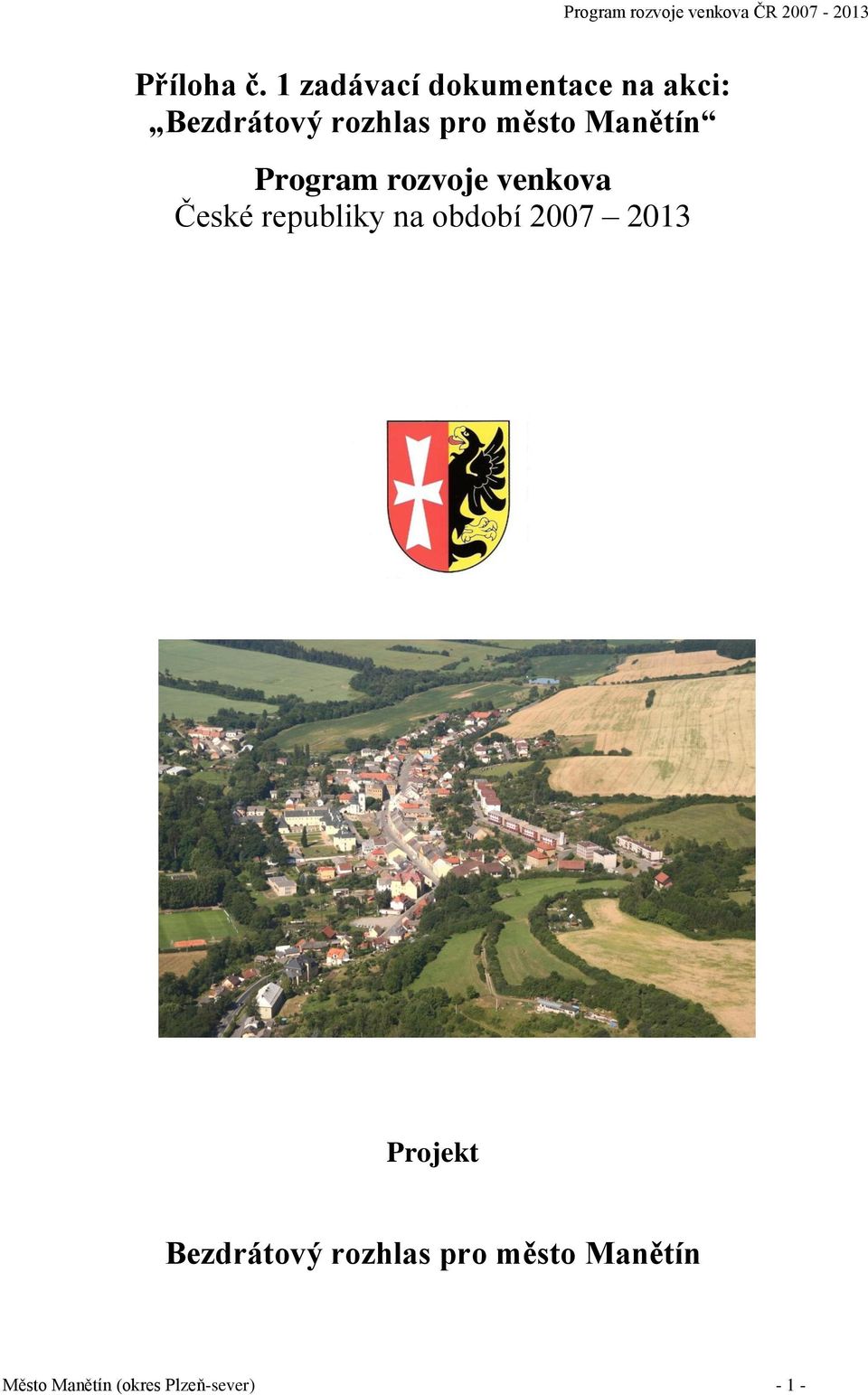

1 Příloha č. 1 zadávací dokumentace na akci: Bezdrátový rozhlas pro město Manětín Program rozvoje venkova České republiky na období Projekt Bezdrátový rozhlas pro město Manětín Město Manětín (okres Plzeň-sever) - 1 -

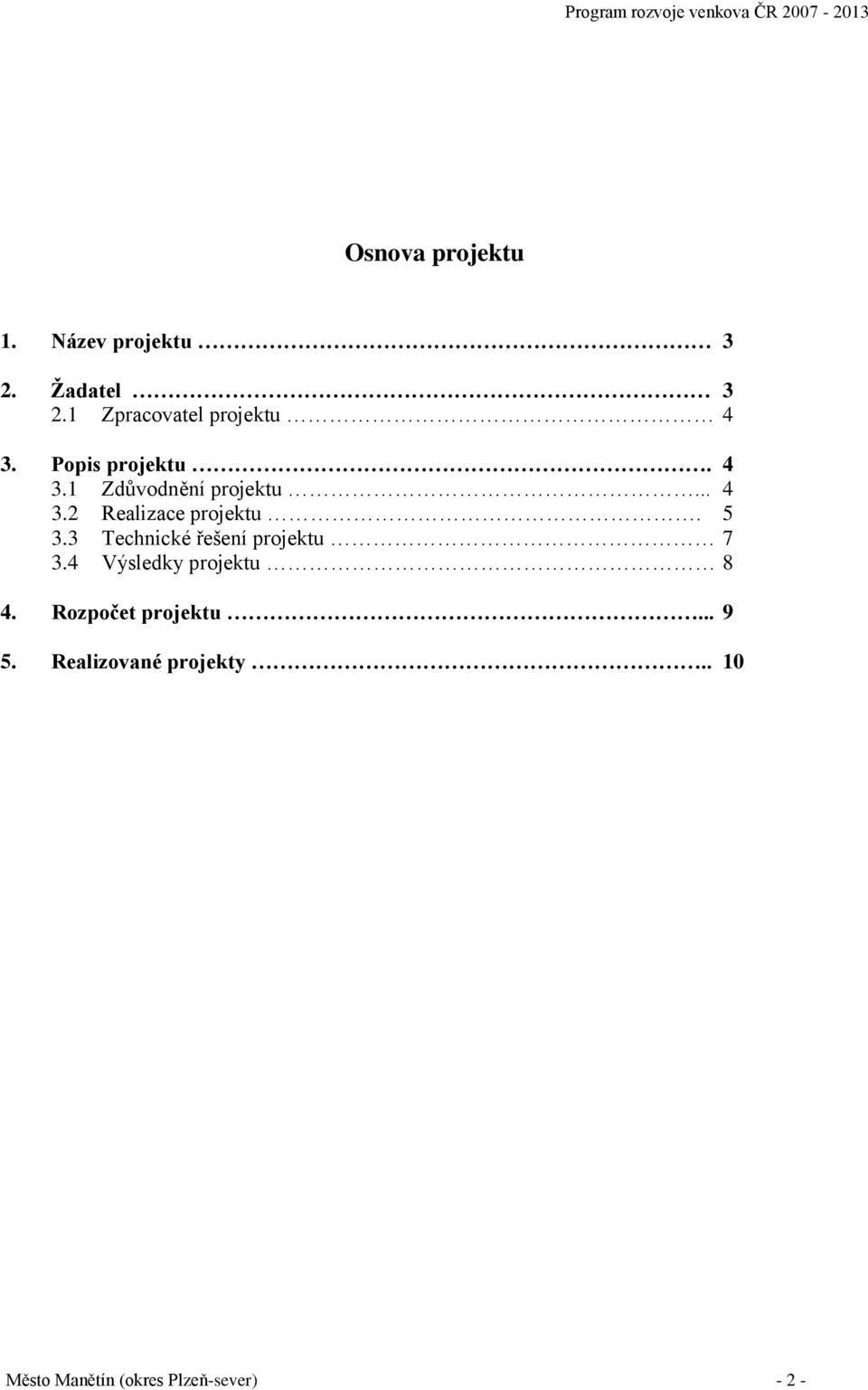

2 Osnova projektu 1. Název projektu 3 2. Žadatel Zpracovatel projektu 4 3. Popis projektu Zdůvodnění projektu Realizace projektu Technické řešení projektu Výsledky projektu 8 4. Rozpočet projektu Realizované projekty.. 10 Město Manětín (okres Plzeň-sever) - 2 -

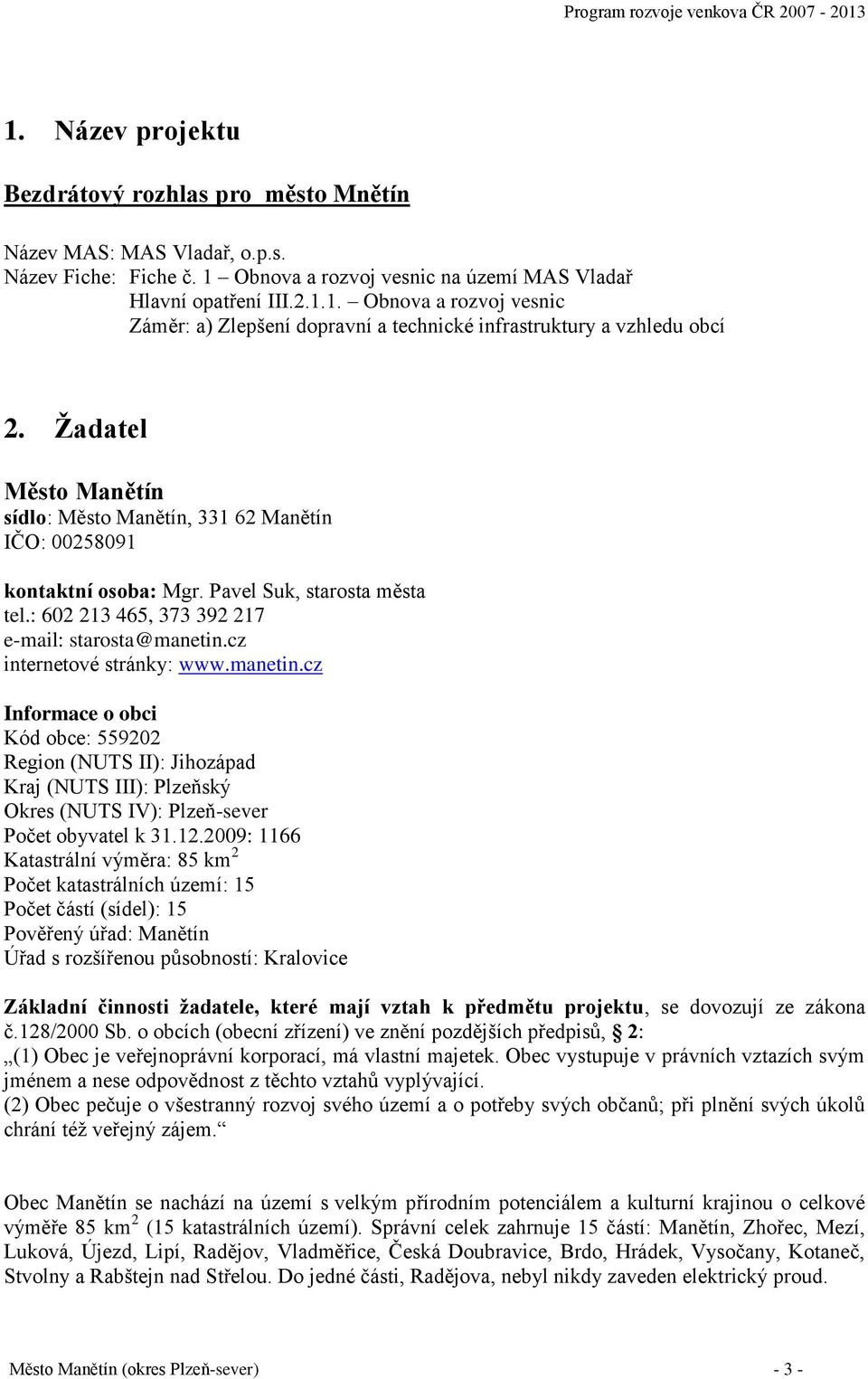

3 1. Název projektu Bezdrátový rozhlas pro město Mnětín Název MAS: MAS Vladař, o.p.s. Název Fiche: Fiche č. 1 Obnova a rozvoj vesnic na území MAS Vladař Hlavní opatření III Obnova a rozvoj vesnic Záměr: a) Zlepšení dopravní a technické infrastruktury a vzhledu obcí 2. Žadatel Město Manětín sídlo: Město Manětín, Manětín IČO: kontaktní osoba: Mgr. Pavel Suk, starosta města tel.: , starosta@manetin.cz internetové stránky: Informace o obci Kód obce: Region (NUTS II): Jihozápad Kraj (NUTS III): Plzeňský Okres (NUTS IV): Plzeň-sever Počet obyvatel k : 1166 Katastrální výměra: 85 km 2 Počet katastrálních území: 15 Počet částí (sídel): 15 Pověřený úřad: Manětín Úřad s rozšířenou působností: Kralovice Základní činnosti žadatele, které mají vztah k předmětu projektu, se dovozují ze zákona č.128/2000 Sb. o obcích (obecní zřízení) ve znění pozdějších předpisů, 2: (1) Obec je veřejnoprávní korporací, má vlastní majetek. Obec vystupuje v právních vztazích svým jménem a nese odpovědnost z těchto vztahů vyplývající. (2) Obec pečuje o všestranný rozvoj svého území a o potřeby svých občanů; při plnění svých úkolů chrání též veřejný zájem. Obec Manětín se nachází na území s velkým přírodním potenciálem a kulturní krajinou o celkové výměře 85 km 2 (15 katastrálních území). Správní celek zahrnuje 15 částí: Manětín, Zhořec, Mezí, Luková, Újezd, Lipí, Radějov, Vladměřice, Česká Doubravice, Brdo, Hrádek, Vysočany, Kotaneč, Stvolny a Rabštejn nad Střelou. Do jedné části, Radějova, nebyl nikdy zaveden elektrický proud. Město Manětín (okres Plzeň-sever) - 3 -

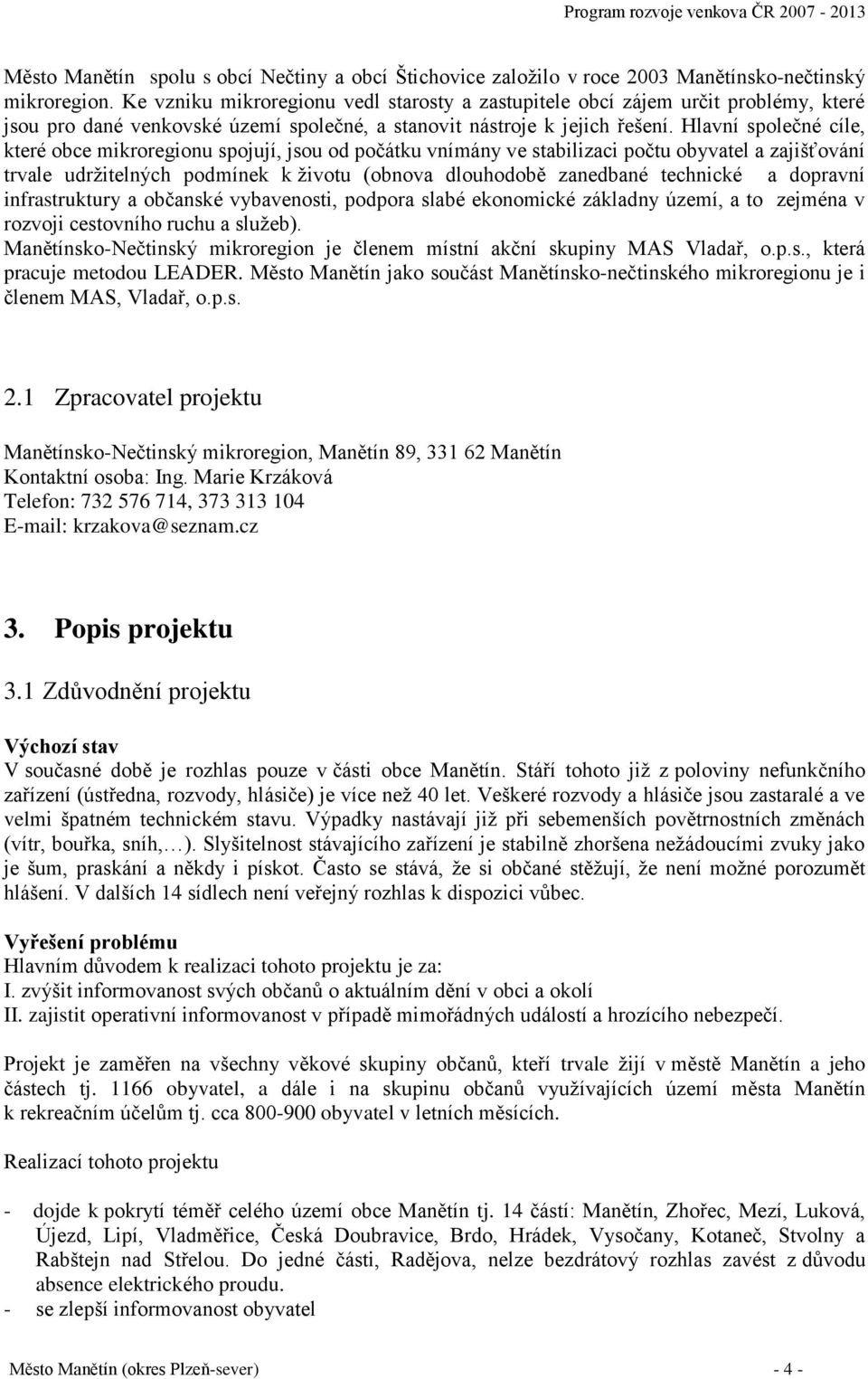

4 Město Manětín spolu s obcí Nečtiny a obcí Štichovice založilo v roce 2003 Manětínsko-nečtinský mikroregion. Ke vzniku mikroregionu vedl starosty a zastupitele obcí zájem určit problémy, které jsou pro dané venkovské území společné, a stanovit nástroje k jejich řešení. Hlavní společné cíle, které obce mikroregionu spojují, jsou od počátku vnímány ve stabilizaci počtu obyvatel a zajišťování trvale udržitelných podmínek k životu (obnova dlouhodobě zanedbané technické a dopravní infrastruktury a občanské vybavenosti, podpora slabé ekonomické základny území, a to zejména v rozvoji cestovního ruchu a služeb). Manětínsko-Nečtinský mikroregion je členem místní akční skupiny MAS Vladař, o.p.s., která pracuje metodou LEADER. Město Manětín jako součást Manětínsko-nečtinského mikroregionu je i členem MAS, Vladař, o.p.s. 2.1 Zpracovatel projektu Manětínsko-Nečtinský mikroregion, Manětín 89, Manětín Kontaktní osoba: Ing. Marie Krzáková Telefon: , krzakova@seznam.cz 3. Popis projektu 3.1 Zdůvodnění projektu Výchozí stav V současné době je rozhlas pouze v části obce Manětín. Stáří tohoto již z poloviny nefunkčního zařízení (ústředna, rozvody, hlásiče) je více než 40 let. Veškeré rozvody a hlásiče jsou zastaralé a ve velmi špatném technickém stavu. Výpadky nastávají již při sebemenších povětrnostních změnách (vítr, bouřka, sníh, ). Slyšitelnost stávajícího zařízení je stabilně zhoršena nežádoucími zvuky jako je šum, praskání a někdy i pískot. Často se stává, že si občané stěžují, že není možné porozumět hlášení. V dalších 14 sídlech není veřejný rozhlas k dispozici vůbec. Vyřešení problému Hlavním důvodem k realizaci tohoto projektu je za: I. zvýšit informovanost svých občanů o aktuálním dění v obci a okolí II. zajistit operativní informovanost v případě mimořádných událostí a hrozícího nebezpečí. Projekt je zaměřen na všechny věkové skupiny občanů, kteří trvale žijí v městě Manětín a jeho částech tj obyvatel, a dále i na skupinu občanů využívajících území města Manětín k rekreačním účelům tj. cca obyvatel v letních měsících. Realizací tohoto projektu - dojde k pokrytí téměř celého území obce Manětín tj. 14 částí: Manětín, Zhořec, Mezí, Luková, Újezd, Lipí, Vladměřice, Česká Doubravice, Brdo, Hrádek, Vysočany, Kotaneč, Stvolny a Rabštejn nad Střelou. Do jedné části, Radějova, nelze bezdrátový rozhlas zavést z důvodu absence elektrického proudu. - se zlepší informovanost obyvatel Město Manětín (okres Plzeň-sever) - 4 -

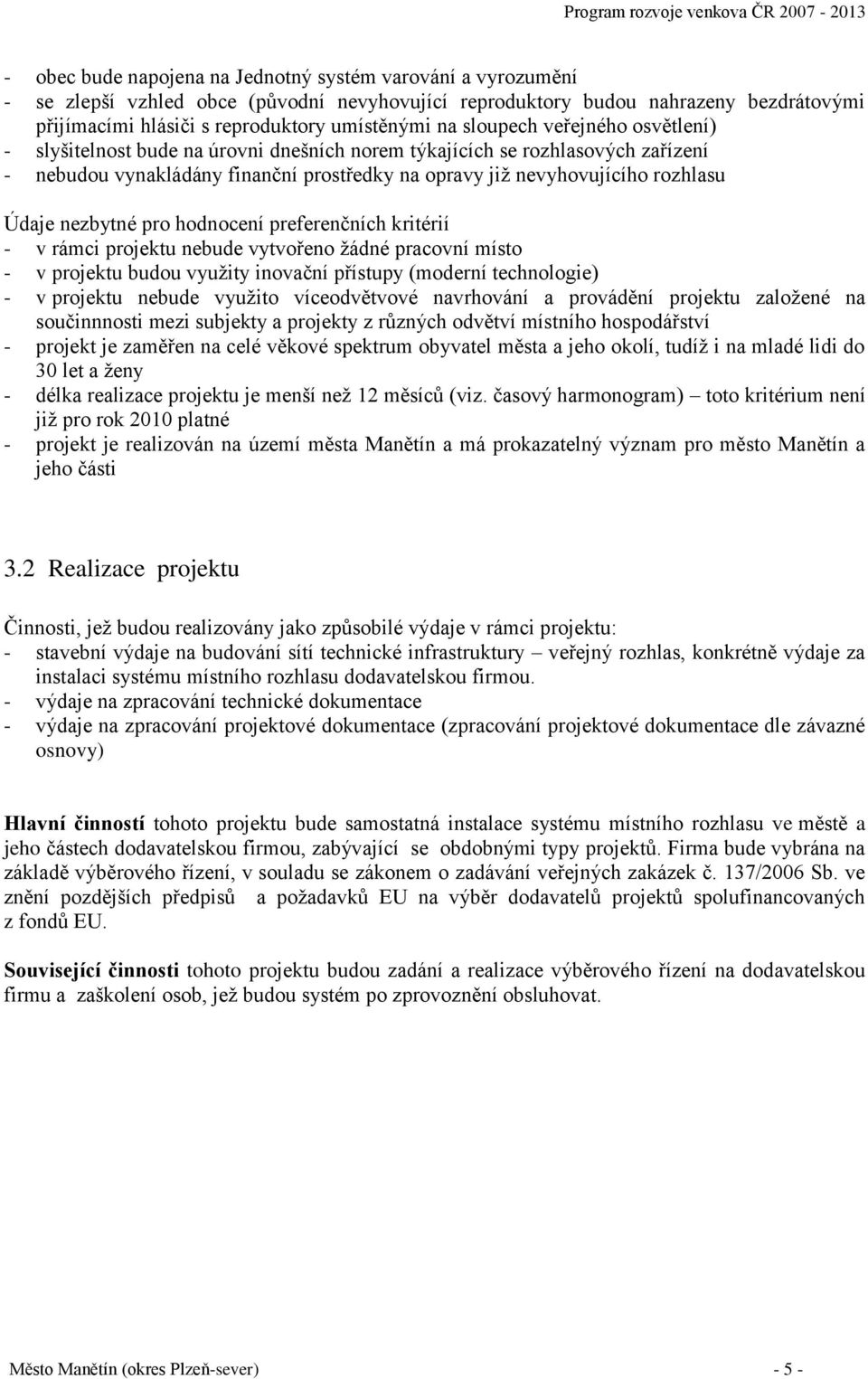

5 - obec bude napojena na Jednotný systém varování a vyrozumění - se zlepší vzhled obce (původní nevyhovující reproduktory budou nahrazeny bezdrátovými přijímacími hlásiči s reproduktory umístěnými na sloupech veřejného osvětlení) - slyšitelnost bude na úrovni dnešních norem týkajících se rozhlasových zařízení - nebudou vynakládány finanční prostředky na opravy již nevyhovujícího rozhlasu Údaje nezbytné pro hodnocení preferenčních kritérií - v rámci projektu nebude vytvořeno žádné pracovní místo - v projektu budou využity inovační přístupy (moderní technologie) - v projektu nebude využito víceodvětvové navrhování a provádění projektu založené na součinnnosti mezi subjekty a projekty z různých odvětví místního hospodářství - projekt je zaměřen na celé věkové spektrum obyvatel města a jeho okolí, tudíž i na mladé lidi do 30 let a ženy - délka realizace projektu je menší než 12 měsíců (viz. časový harmonogram) toto kritérium není již pro rok 2010 platné - projekt je realizován na území města Manětín a má prokazatelný význam pro město Manětín a jeho části 3.2 Realizace projektu Činnosti, jež budou realizovány jako způsobilé výdaje v rámci projektu: - stavební výdaje na budování sítí technické infrastruktury veřejný rozhlas, konkrétně výdaje za instalaci systému místního rozhlasu dodavatelskou firmou. - výdaje na zpracování technické dokumentace - výdaje na zpracování projektové dokumentace (zpracování projektové dokumentace dle závazné osnovy) Hlavní činností tohoto projektu bude samostatná instalace systému místního rozhlasu ve městě a jeho částech dodavatelskou firmou, zabývající se obdobnými typy projektů. Firma bude vybrána na základě výběrového řízení, v souladu se zákonem o zadávání veřejných zakázek č. 137/2006 Sb. ve znění pozdějších předpisů a požadavků EU na výběr dodavatelů projektů spolufinancovaných z fondů EU. Související činnosti tohoto projektu budou zadání a realizace výběrového řízení na dodavatelskou firmu a zaškolení osob, jež budou systém po zprovoznění obsluhovat. Město Manětín (okres Plzeň-sever) - 5 -

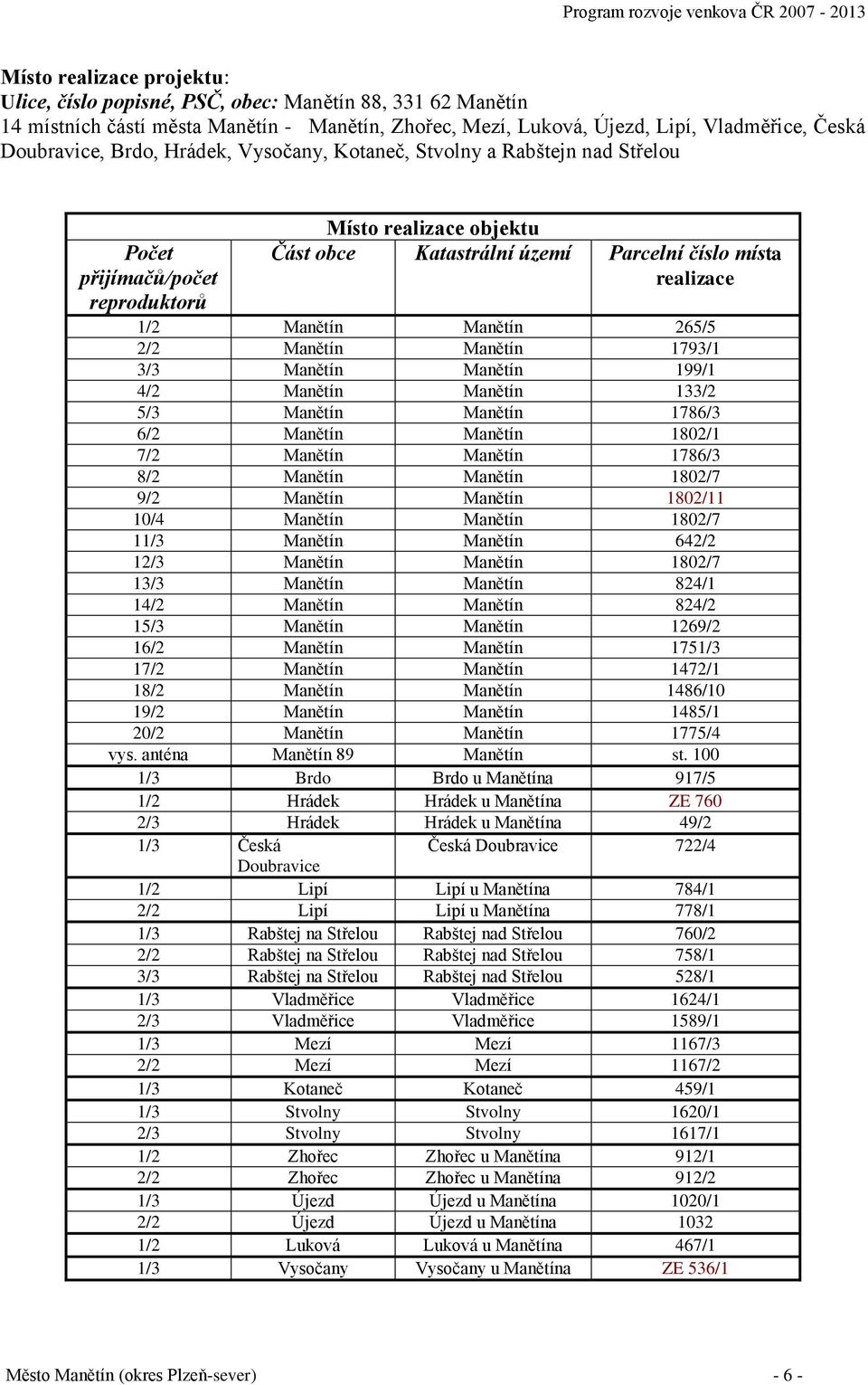

6 Místo realizace projektu: Ulice, číslo popisné, PSČ, obec: Manětín 88, Manětín 14 místních částí města Manětín - Manětín, Zhořec, Mezí, Luková, Újezd, Lipí, Vladměřice, Česká Doubravice, Brdo, Hrádek, Vysočany, Kotaneč, Stvolny a Rabštejn nad Střelou Počet přijímačů/počet reproduktorů Místo realizace objektu Část obce Katastrální území Parcelní číslo místa realizace 1/2 Manětín Manětín 265/5 2/2 Manětín Manětín 1793/1 3/3 Manětín Manětín 199/1 4/2 Manětín Manětín 133/2 5/3 Manětín Manětín 1786/3 6/2 Manětín Manětín 1802/1 7/2 Manětín Manětín 1786/3 8/2 Manětín Manětín 1802/7 9/2 Manětín Manětín 1802/11 10/4 Manětín Manětín 1802/7 11/3 Manětín Manětín 642/2 12/3 Manětín Manětín 1802/7 13/3 Manětín Manětín 824/1 14/2 Manětín Manětín 824/2 15/3 Manětín Manětín 1269/2 16/2 Manětín Manětín 1751/3 17/2 Manětín Manětín 1472/1 18/2 Manětín Manětín 1486/10 19/2 Manětín Manětín 1485/1 20/2 Manětín Manětín 1775/4 vys. anténa Manětín 89 Manětín st /3 Brdo Brdo u Manětína 917/5 1/2 Hrádek Hrádek u Manětína ZE 760 2/3 Hrádek Hrádek u Manětína 49/2 1/3 Česká Česká Doubravice 722/4 Doubravice 1/2 Lipí Lipí u Manětína 784/1 2/2 Lipí Lipí u Manětína 778/1 1/3 Rabštej na Střelou Rabštej nad Střelou 760/2 2/2 Rabštej na Střelou Rabštej nad Střelou 758/1 3/3 Rabštej na Střelou Rabštej nad Střelou 528/1 1/3 Vladměřice Vladměřice 1624/1 2/3 Vladměřice Vladměřice 1589/1 1/3 Mezí Mezí 1167/3 2/2 Mezí Mezí 1167/2 1/3 Kotaneč Kotaneč 459/1 1/3 Stvolny Stvolny 1620/1 2/3 Stvolny Stvolny 1617/1 1/2 Zhořec Zhořec u Manětína 912/1 2/2 Zhořec Zhořec u Manětína 912/2 1/3 Újezd Újezd u Manětína 1020/1 2/2 Újezd Újezd u Manětína /2 Luková Luková u Manětína 467/1 1/3 Vysočany Vysočany u Manětína ZE 536/1 Město Manětín (okres Plzeň-sever) - 6 -

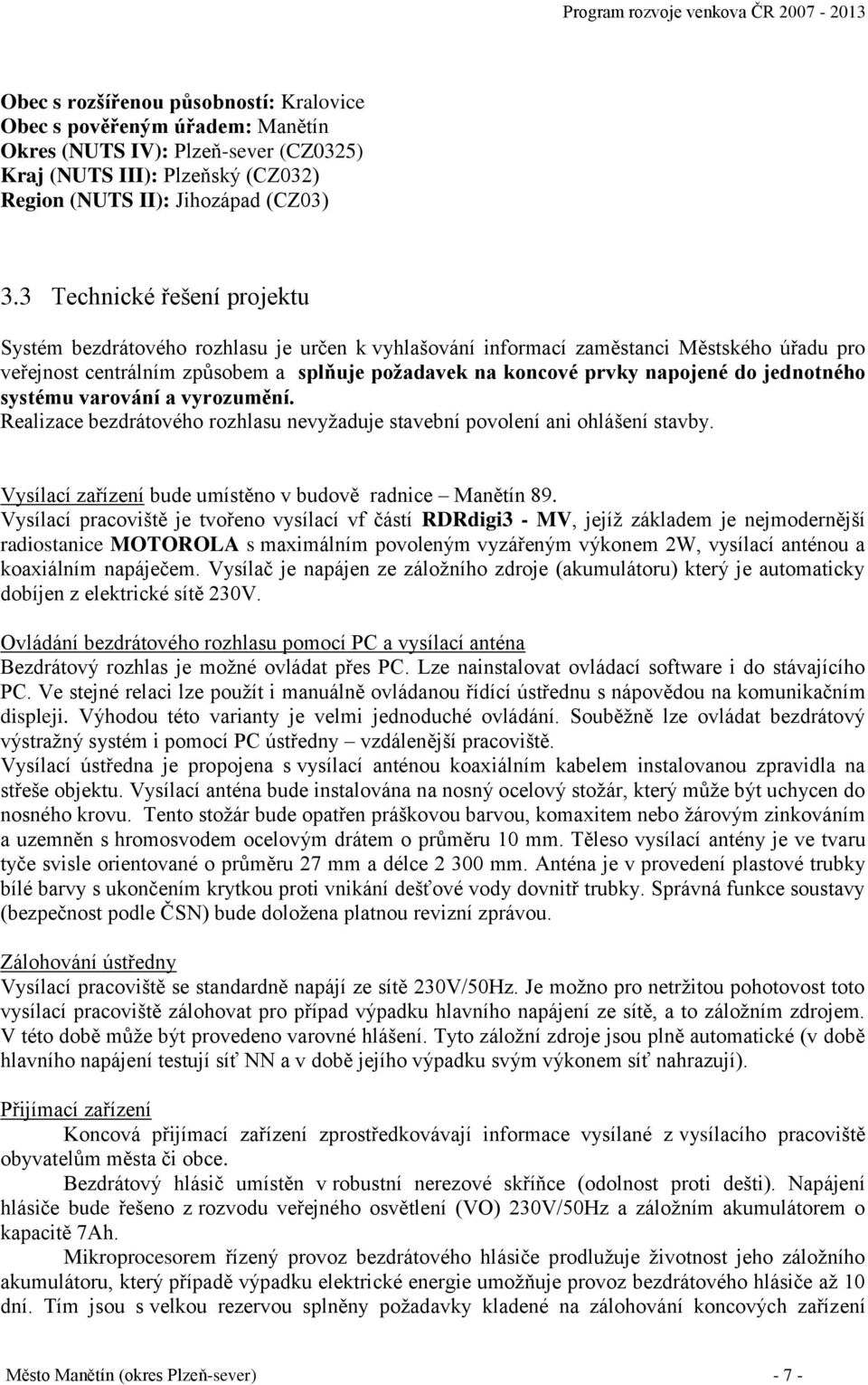

7 Obec s rozšířenou působností: Kralovice Obec s pověřeným úřadem: Manětín Okres (NUTS IV): Plzeň-sever (CZ0325) Kraj (NUTS III): Plzeňský (CZ032) Region (NUTS II): Jihozápad (CZ03) 3.3 Technické řešení projektu Systém bezdrátového rozhlasu je určen k vyhlašování informací zaměstanci Městského úřadu pro veřejnost centrálním způsobem a splňuje požadavek na koncové prvky napojené do jednotného systému varování a vyrozumění. Realizace bezdrátového rozhlasu nevyžaduje stavební povolení ani ohlášení stavby. Vysílací zařízení bude umístěno v budově radnice Manětín 89. Vysílací pracoviště je tvořeno vysílací vf částí RDRdigi3 - MV, jejíž základem je nejmodernější radiostanice MOTOROLA s maximálním povoleným vyzářeným výkonem 2W, vysílací anténou a koaxiálním napáječem. Vysílač je napájen ze záložního zdroje (akumulátoru) který je automaticky dobíjen z elektrické sítě 230V. Ovládání bezdrátového rozhlasu pomocí PC a vysílací anténa Bezdrátový rozhlas je možné ovládat přes PC. Lze nainstalovat ovládací software i do stávajícího PC. Ve stejné relaci lze použít i manuálně ovládanou řídící ústřednu s nápovědou na komunikačním displeji. Výhodou této varianty je velmi jednoduché ovládání. Souběžně lze ovládat bezdrátový výstražný systém i pomocí PC ústředny vzdálenější pracoviště. Vysílací ústředna je propojena s vysílací anténou koaxiálním kabelem instalovanou zpravidla na střeše objektu. Vysílací anténa bude instalována na nosný ocelový stožár, který může být uchycen do nosného krovu. Tento stožár bude opatřen práškovou barvou, komaxitem nebo žárovým zinkováním a uzemněn s hromosvodem ocelovým drátem o průměru 10 mm. Těleso vysílací antény je ve tvaru tyče svisle orientované o průměru 27 mm a délce mm. Anténa je v provedení plastové trubky bílé barvy s ukončením krytkou proti vnikání dešťové vody dovnitř trubky. Správná funkce soustavy (bezpečnost podle ČSN) bude doložena platnou revizní zprávou. Zálohování ústředny Vysílací pracoviště se standardně napájí ze sítě 230V/50Hz. Je možno pro netržitou pohotovost toto vysílací pracoviště zálohovat pro případ výpadku hlavního napájení ze sítě, a to záložním zdrojem. V této době může být provedeno varovné hlášení. Tyto záložní zdroje jsou plně automatické (v době hlavního napájení testují síť NN a v době jejího výpadku svým výkonem síť nahrazují). Přijímací zařízení Koncová přijímací zařízení zprostředkovávají informace vysílané z vysílacího pracoviště obyvatelům města či obce. Bezdrátový hlásič umístěn v robustní nerezové skříňce (odolnost proti dešti). Napájení hlásiče bude řešeno z rozvodu veřejného osvětlení (VO) 230V/50Hz a záložním akumulátorem o kapacitě 7Ah. Mikroprocesorem řízený provoz bezdrátového hlásiče prodlužuje životnost jeho záložního akumulátoru, který případě výpadku elektrické energie umožňuje provoz bezdrátového hlásiče až 10 dní. Tím jsou s velkou rezervou splněny požadavky kladené na zálohování koncových zařízení Město Manětín (okres Plzeň-sever) - 7 -

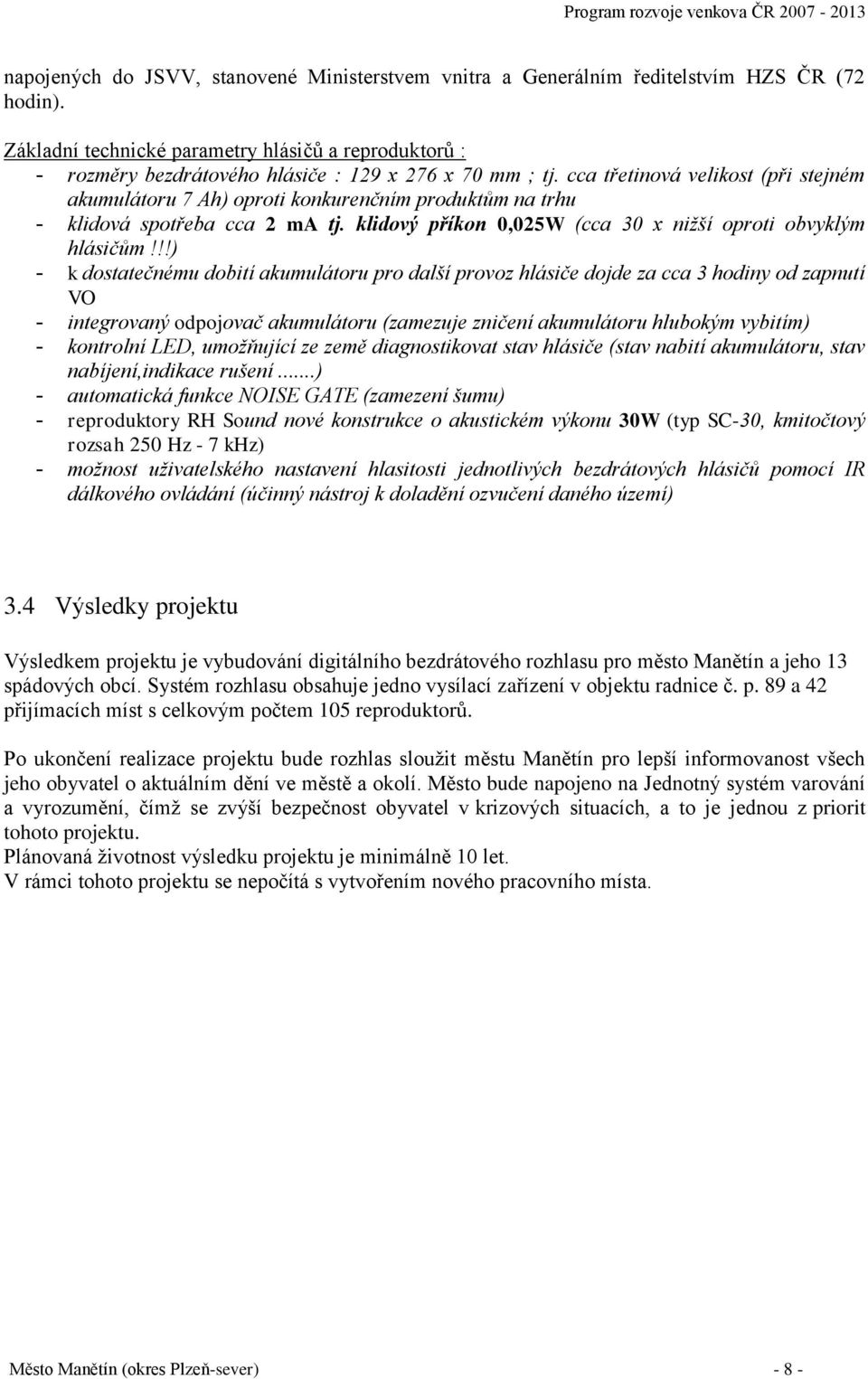

8 napojených do JSVV, stanovené Ministerstvem vnitra a Generálním ředitelstvím HZS ČR (72 hodin). Základní technické parametry hlásičů a reproduktorů : - rozměry bezdrátového hlásiče : 129 x 276 x 70 mm ; tj. cca třetinová velikost (při stejném akumulátoru 7 Ah) oproti konkurenčním produktům na trhu - klidová spotřeba cca 2 ma tj. klidový příkon 0,025W (cca 30 x nižší oproti obvyklým hlásičům!!!) - k dostatečnému dobití akumulátoru pro další provoz hlásiče dojde za cca 3 hodiny od zapnutí VO - integrovaný odpojovač akumulátoru (zamezuje zničení akumulátoru hlubokým vybitím) - kontrolní LED, umožňující ze země diagnostikovat stav hlásiče (stav nabití akumulátoru, stav nabíjení,indikace rušení...) - automatická funkce NOISE GATE (zamezení šumu) - reproduktory RH Sound nové konstrukce o akustickém výkonu 30W (typ SC-30, kmitočtový rozsah 250 Hz - 7 khz) - možnost uživatelského nastavení hlasitosti jednotlivých bezdrátových hlásičů pomocí IR dálkového ovládání (účinný nástroj k doladění ozvučení daného území) 3.4 Výsledky projektu Výsledkem projektu je vybudování digitálního bezdrátového rozhlasu pro město Manětín a jeho 13 spádových obcí. Systém rozhlasu obsahuje jedno vysílací zařízení v objektu radnice č. p. 89 a 42 přijímacích míst s celkovým počtem 105 reproduktorů. Po ukončení realizace projektu bude rozhlas sloužit městu Manětín pro lepší informovanost všech jeho obyvatel o aktuálním dění ve městě a okolí. Město bude napojeno na Jednotný systém varování a vyrozumění, čímž se zvýší bezpečnost obyvatel v krizových situacích, a to je jednou z priorit tohoto projektu. Plánovaná životnost výsledku projektu je minimálně 10 let. V rámci tohoto projektu se nepočítá s vytvořením nového pracovního místa. Město Manětín (okres Plzeň-sever) - 8 -

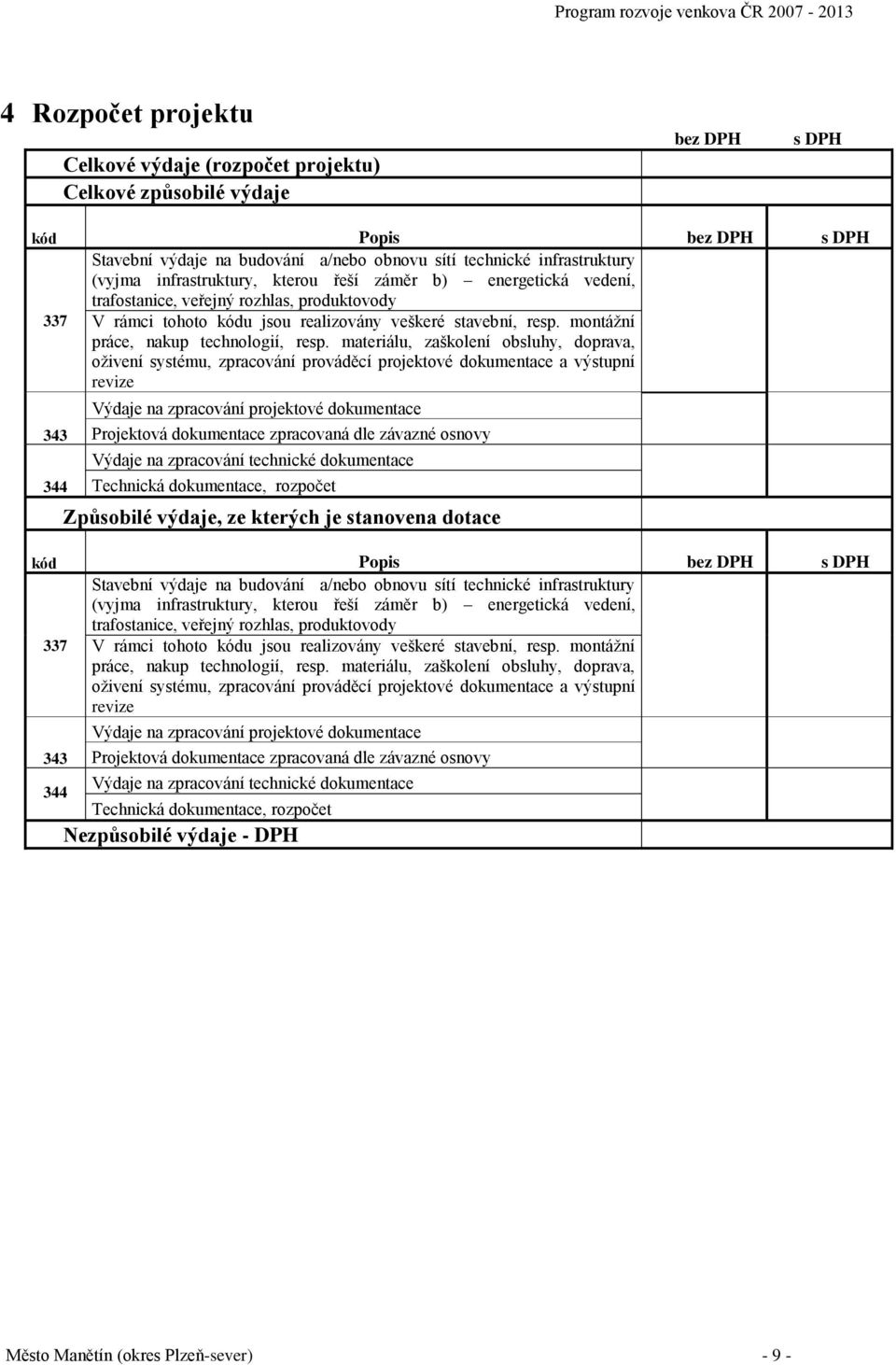

9 4 Rozpočet projektu Celkové výdaje (rozpočet projektu) Celkové způsobilé výdaje bez DPH s DPH kód Popis bez DPH s DPH 337 Stavební výdaje na budování a/nebo obnovu sítí technické infrastruktury (vyjma infrastruktury, kterou řeší záměr b) energetická vedení, trafostanice, veřejný rozhlas, produktovody V rámci tohoto kódu jsou realizovány veškeré stavební, resp. montážní práce, nakup technologií, resp. materiálu, zaškolení obsluhy, doprava, oživení systému, zpracování prováděcí projektové dokumentace a výstupní revize Výdaje na zpracování projektové dokumentace Projektová dokumentace zpracovaná dle závazné osnovy Výdaje na zpracování technické dokumentace Technická dokumentace, rozpočet Způsobilé výdaje, ze kterých je stanovena dotace kód Popis bez DPH s DPH 337 Stavební výdaje na budování a/nebo obnovu sítí technické infrastruktury (vyjma infrastruktury, kterou řeší záměr b) energetická vedení, trafostanice, veřejný rozhlas, produktovody V rámci tohoto kódu jsou realizovány veškeré stavební, resp. montážní práce, nakup technologií, resp. materiálu, zaškolení obsluhy, doprava, oživení systému, zpracování prováděcí projektové dokumentace a výstupní revize Výdaje na zpracování projektové dokumentace Projektová dokumentace zpracovaná dle závazné osnovy Výdaje na zpracování technické dokumentace Technická dokumentace, rozpočet Nezpůsobilé výdaje - DPH Město Manětín (okres Plzeň-sever) - 9 -

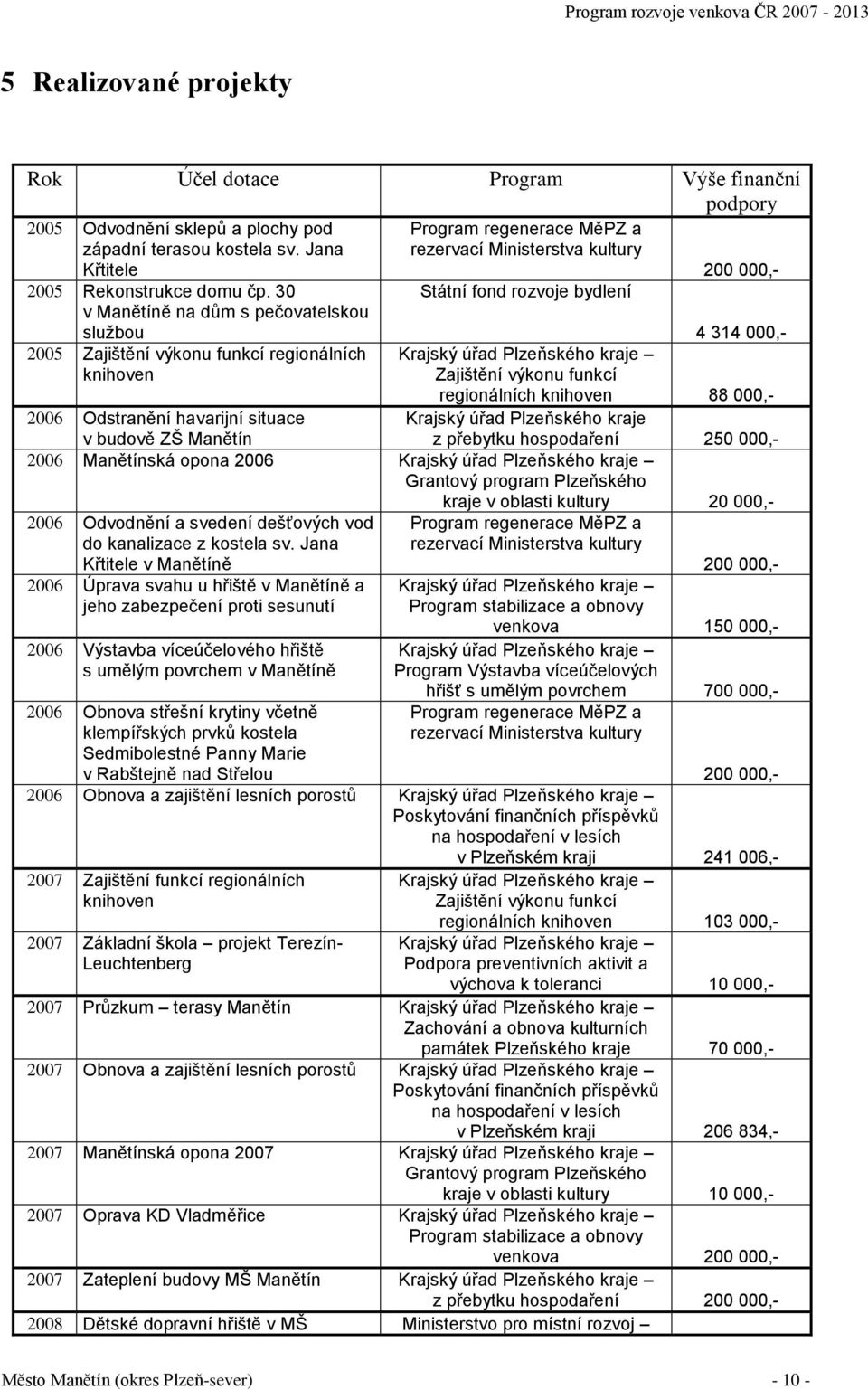

10 5 Realizované projekty Rok Účel dotace Program Výše finanční podpory 2005 Odvodnění sklepů a plochy pod západní terasou kostela sv. Jana Křtitele 2005 Rekonstrukce domu čp. 30 v Manětíně na dům s pečovatelskou službou 2005 Zajištění výkonu funkcí regionálních knihoven Program regenerace MěPZ a rezervací Ministerstva kultury Státní fond rozvoje bydlení , ,- Zajištění výkonu funkcí regionálních knihoven , Odstranění havarijní situace Krajský úřad Plzeňského kraje v budově ZŠ Manětín z přebytku hospodaření , Manětínská opona 2006 Grantový program Plzeňského 2006 Odvodnění a svedení dešťových vod do kanalizace z kostela sv. Jana Křtitele v Manětíně 2006 Úprava svahu u hřiště v Manětíně a jeho zabezpečení proti sesunutí 2006 Výstavba víceúčelového hřiště s umělým povrchem v Manětíně 2006 Obnova střešní krytiny včetně klempířských prvků kostela Sedmibolestné Panny Marie v Rabštejně nad Střelou kraje v oblasti kultury ,- Program regenerace MěPZ a rezervací Ministerstva kultury ,- Program stabilizace a obnovy venkova ,- Program Výstavba víceúčelových hřišť s umělým povrchem ,- Program regenerace MěPZ a rezervací Ministerstva kultury 2006 Obnova a zajištění lesních porostů Poskytování finančních příspěvků na hospodaření v lesích 2007 Zajištění funkcí regionálních knihoven 2007 Základní škola projekt Terezín- Leuchtenberg ,- v Plzeňském kraji ,- Zajištění výkonu funkcí regionálních knihoven ,- Podpora preventivních aktivit a výchova k toleranci , Průzkum terasy Manětín Zachování a obnova kulturních památek Plzeňského kraje , Obnova a zajištění lesních porostů Poskytování finančních příspěvků na hospodaření v lesích v Plzeňském kraji , Manětínská opona 2007 Grantový program Plzeňského kraje v oblasti kultury , Oprava KD Vladměřice Program stabilizace a obnovy venkova , Zateplení budovy MŠ Manětín z přebytku hospodaření , Dětské dopravní hřiště v MŠ Ministerstvo pro místní rozvoj Město Manětín (okres Plzeň-sever)

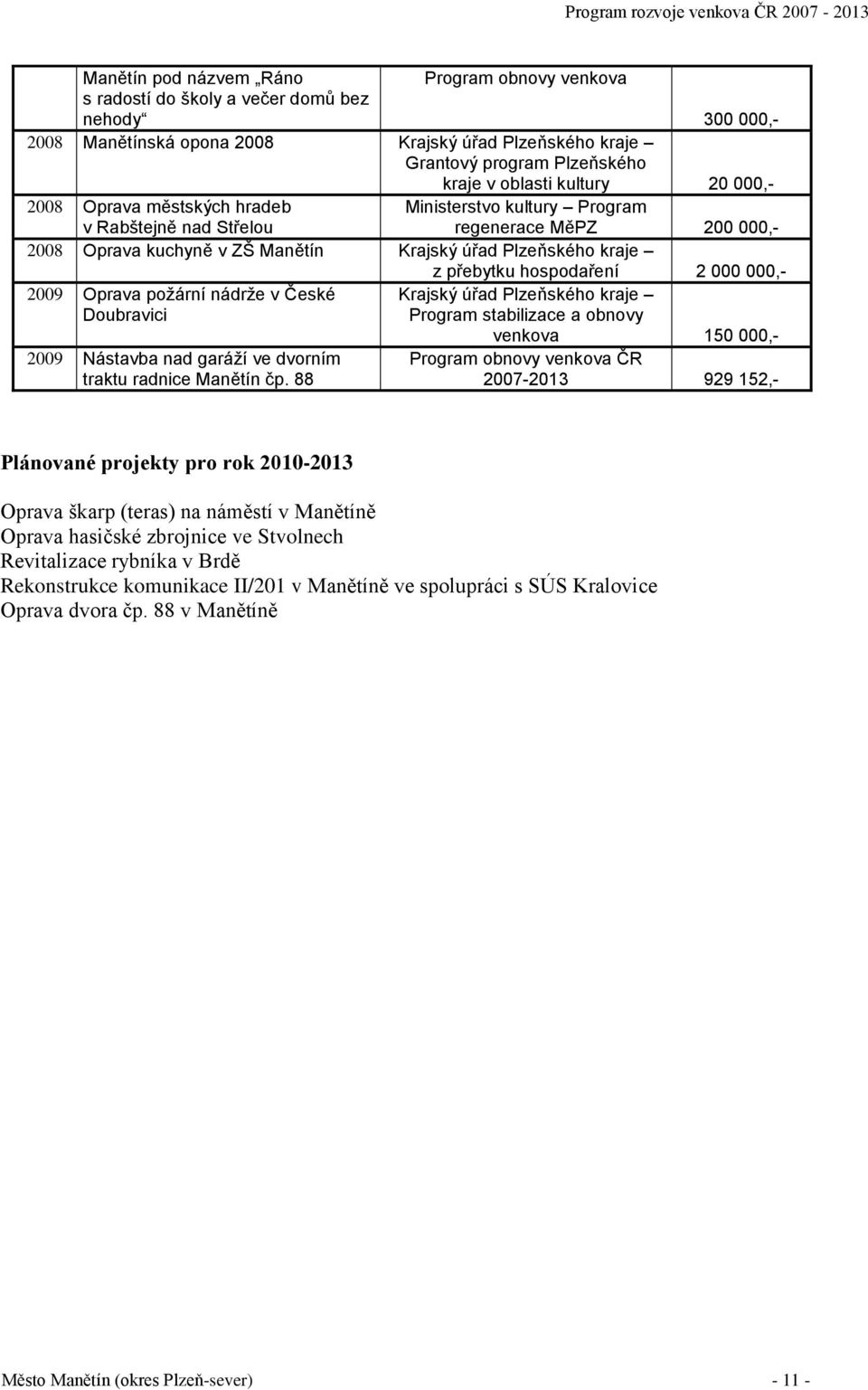

11 Manětín pod názvem Ráno Program obnovy venkova s radostí do školy a večer domů bez nehody , Manětínská opona 2008 Grantový program Plzeňského kraje v oblasti kultury , Oprava městských hradeb Ministerstvo kultury Program v Rabštejně nad Střelou regenerace MěPZ , Oprava kuchyně v ZŠ Manětín z přebytku hospodaření , Oprava požární nádrže v České Doubravici 2009 Nástavba nad garáží ve dvorním traktu radnice Manětín čp. 88 Program stabilizace a obnovy venkova ,- Program obnovy venkova ČR ,- Plánované projekty pro rok Oprava škarp (teras) na náměstí v Manětíně Oprava hasičské zbrojnice ve Stvolnech Revitalizace rybníka v Brdě Rekonstrukce komunikace II/201 v Manětíně ve spolupráci s SÚS Kralovice Oprava dvora čp. 88 v Manětíně Město Manětín (okres Plzeň-sever)
