1 ROPA, ZEMNÍ PLYN

2 Zopakuj si: Fosilní paliva - uhlí W1Sk

3 Poslechni si: Nezkreslená věda: Ropa 6rF0

4 ROPA - ložisko

5 ROPA je směs kapalných uhlovodíků nejčastěji hnědá až černá vzniká rozkladem živočichů a rostlin bez přístupu kyslíku ve vodě nerozpustná má menší hustotu než voda

6 Ropa v přírodním stavu

7 těží se z vrtů do zemského povrchu nebo mořského dna z vrtů vytéká sama nebo se odčerpává

8 Hlavice těžebního vrtu Ropa, plyn a voda vytékají na povrch pod tlakem ložiska bez pomoci pumpy, vytěžené produkty odtékají potrubím směrem doprava k procesní stanici.

9 Čerpání ropy pomocí pumpy

10 Schematické znázornění těžby ropy z vrtu na souši pomocí ropného čerpadla.

11 Ropa se dopravuje ropovody

12 Přes moře ropu dopravují tankery

13 ZPRACOVÁNÍ ROPY v ropných rafinériích frakční destilací frakce = směsi uhlovodíků s blízkou teplotou varu frakce: plynné uhlovodíky benzin petrolej palivo pro trysková letadla plynový olej výroba motorové nafty mazut vakuovou destilací se z něj získává asfalt

14 ROPA - zpracování

15

16 Pro výrobu benzínu, motorové nafty, leteckého paliva a topného oleje ze surové ropy je nutné ji nejprve rozložit na jednotlivé složky. To se provádí v ropných rafinériích destilačním procesem: surová ropa je při atmosférickém tlaku nejprve zahřátá v trubkovém ohřívači na teplotu asi 370 C, která způsobí její odpařování. Výpary surové ropy jsou přenášeny do destilační kolony (tzv. rektifikační kolona), ve které mohou výpary stoupat a ochlazovat se. Různé uhlovodíky pak kondenzují v různých výškách podle jejich bodu varu a mohou být odsávány samostatně.

17 Teploty 400 C nejsou v procesu atmosférické destilace překračovány, jinak by došlo k degradaci složek surové ropy (krakování). Mazut je neodpařený zbytek při frakční destilaci ropy za atmosférického tlaku, který se dále destiluje za sníženého tlaku. Se snížením tlaku se teploty varu jednotlivých složek výrazně snižují, což umožňuje oddělit jednotlivé složky bez jejich tepelné degradace. Vakuovou destilací se z mazutu získávají především minerální oleje a asfalt. Mazut se také používá jako palivo v tepelných elektrárnách, lodích a parních lokomotivách. Oleje, zde ropné minerální oleje, se používají jako mazadla olejových strojů a technických zařízení, uplatňují se též jako ochrana kovů před korozí. Z olejů se dále získává parafín a vazelína. Asfalt se používá zejména k úpravě povrchu silnic a ve stavebnictví jako izolační materiál proti vlhkosti.

18

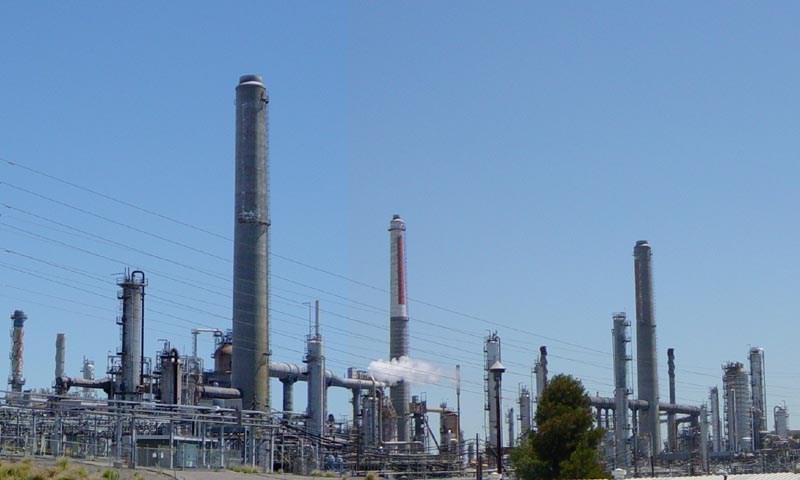

19 Ropná rafinérie

20 ZEMNÍ PLYN doprovází ložiska ropy i uhlí hlavní složkou je methan CH 4 hořlavý, bezbarvý, nejedovatý, bez zápachu (z bezpečnostních důvodů se provádí jeho odorizace)

21 ekologické palivo při hoření zemního plynu vzniká mnohem méně dýmu a CO 2 než při spalování uhlí CH O 2 CO H 2 O

22 stlačený zemní plyn (CNG) palivo pro pohon motorových vozidel

23 Zápis do sešitu: Ropa je směs kapalných uhlovodíků nejčastěji hnědá až černá vzniká rozkladem živočichů a rostlin bez přístupu kyslíku ve vodě nerozpustná má menší hustotu než voda těží se z vrtů do zemského povrchu nebo mořského dna zpracování ropy: - v ropných rafinériích frakční destilací - frakce = směsi uhlovodíků s blízkou teplotou varu - frakce: plynné uhlovodíky benzin petrolej palivo pro trysková letadla plynový olej výroba motorové nafty mazut vakuovou destilací se z něj získává asfalt Do sešitu si nakresli ložisko ropy obrázek v pravém horním rohu.
