1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT _VY_32_INOVACE_BRY103 Ing.Milena Bryolová Ročník: 3. Předmět: Téma: Anotace: Technologie Plyny pro svařování plamenem Prezentace je určena pro stavební obory především obor klempíř pro stavební výrobu. Studenti se v prezentaci seznámí s jednotlivými druhy plynů, které se používají pro svařování a s jejich výrobou

2 Plyny používané při svařování plamenem (Plyny hoření podporující) Kyslík (chemická značka O 2 ) bezbarvý plyn bez zápachu nehořlavý, ale hoření podporuje pro plamenové svařování musí být kyslík čistý alespoň 99% Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 2

3 Kyslík (chemická značka O 2 ) nejedovatý při styku s olejem nebo jinými mastnotami je výbušný kapalný kyslík je průhledná modrá kapalina pro technické účely se vyrábí destilací kapalného vzduchu (Lindeho metoda), který má tři složky: dusík 79%, kyslík 21%, argon 1% Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 3

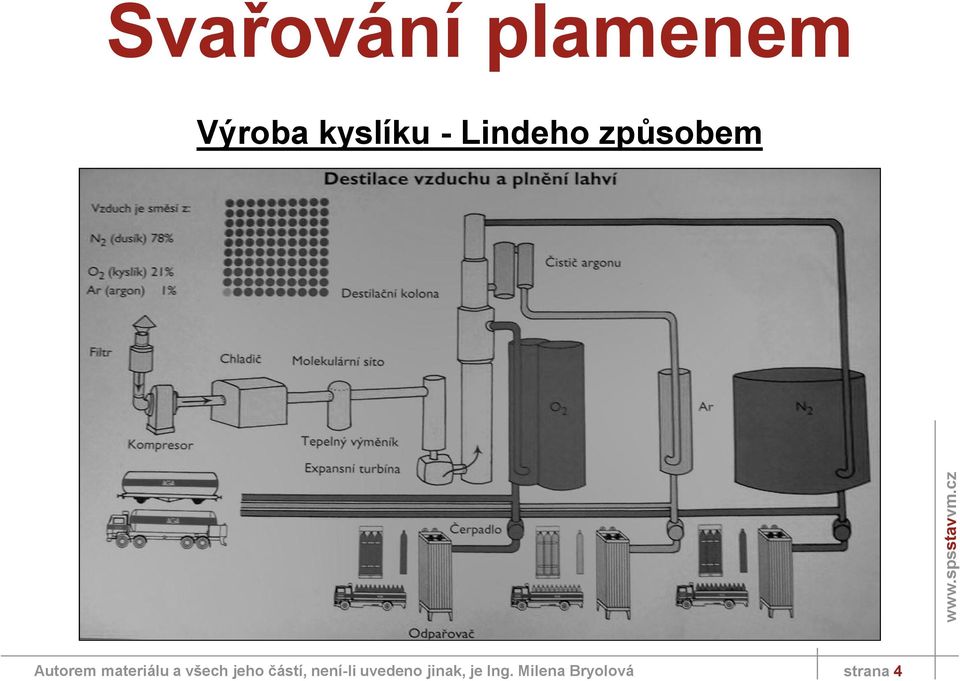

4 Výroba kyslíku - Lindeho způsobem Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 4

5 Plyny používané při svařování plamenem (Plyny hořlavé) Acetylen (chemická značka C 2 H 2 ) hořlavý plyn výrazným zápachem po česneku (technický acetylén. chemicky čistý acetylén je bez zápachu při atmosferickém tlaku a normální teplotě hoří acetylén bílým svítivým plamenem s velkým vývinem sazí Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 5

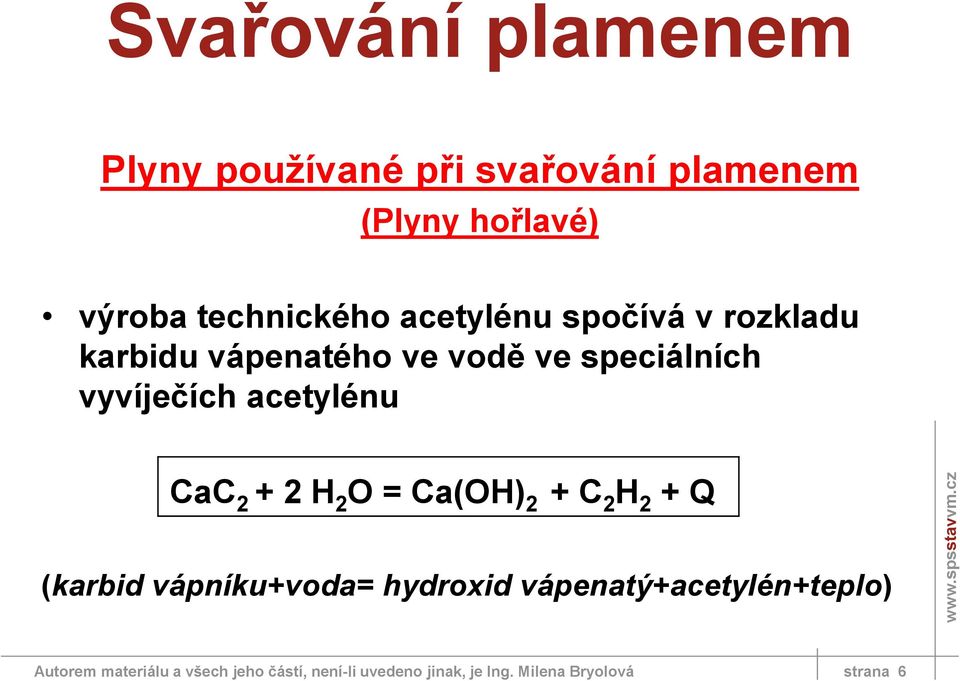

6 Plyny používané při svařování plamenem (Plyny hořlavé) výroba technického acetylénu spočívá v rozkladu karbidu vápenatého ve vodě ve speciálních vyvíječích acetylénu CaC H 2 O = Ca(OH) 2 + C 2 H 2 + Q (karbid vápníku+voda= hydroxid vápenatý+acetylén+teplo) Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 6

7 Výroba acetylenu Svařování obloukové Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 7

8 Vyvíječe pro výrobu acetylenu Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 8

9 Plyny používané při svařování plamenem (Plyny hořlavé) Vodík (chemická značka H 2) hořlavý plyn bez barvy a zápachu je netoxický hoří neviditelným plamenem světle žluté barvy výjimečně se používá pro svařování tenkých plechů a olova častěji je používaný pro řezání materiálů větších tlouštěk přepravuje se ve vysokotlakých lahvích teplota a intenzita plamene je nižší než u acetylénu Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 9

10 Plyny používané při svařování plamenem (Plyny hořlavé) Propan (chemická značka C 3 H 8 a butan C 4 H 10) nejedovaté těžší než vzduch, zapáchající po sírovodíku s kyslíkem tvoří třaskavou směs pro praktické použití se užívá většinou jejich směs získávají se jako vedlejší zplodiny při výrobě benzinu přepravují se v tlakových lahvích v kapalném stavu pro svařování se používají jen výjimečně nejčastěji se používají k ohřevu a pájení Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 10

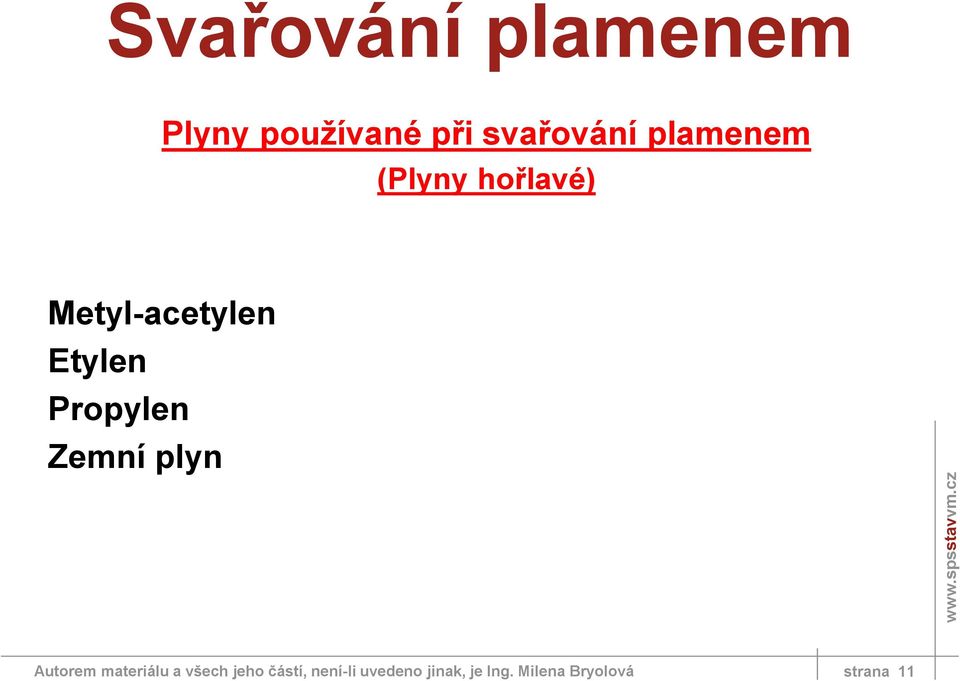

11 Plyny používané při svařování plamenem (Plyny hořlavé) Metyl-acetylen Etylen Propylen Zemní plyn Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 11

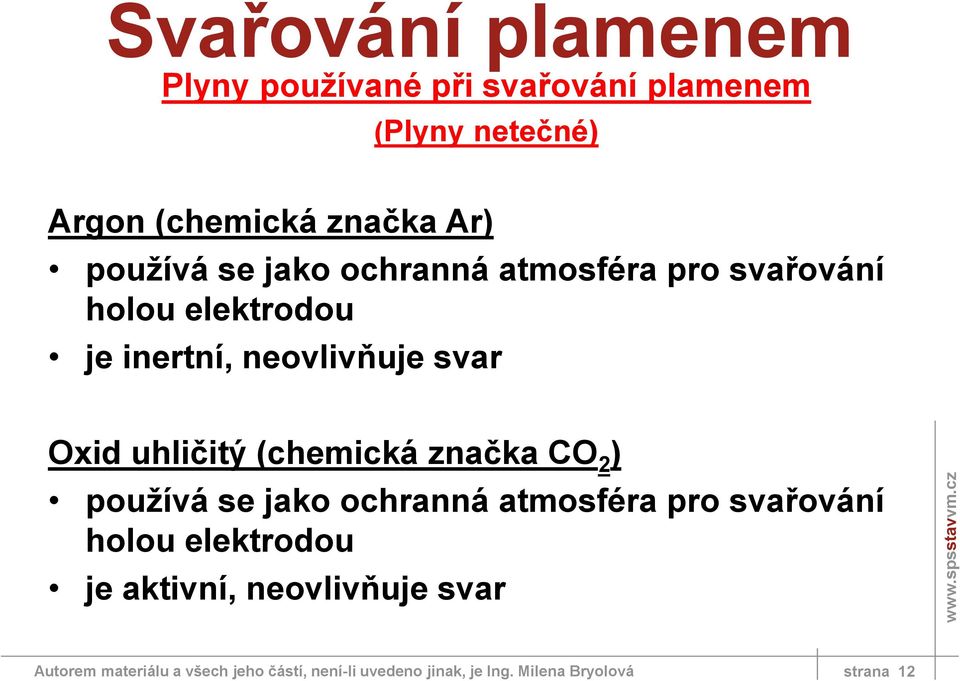

12 Plyny používané při svařování plamenem (Plyny netečné) Argon (chemická značka Ar) používá se jako ochranná atmosféra pro svařování holou elektrodou je inertní, neovlivňuje svar Oxid uhličitý (chemická značka CO 2 ) používá se jako ochranná atmosféra pro svařování holou elektrodou je aktivní, neovlivňuje svar Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 12

13 Klíčová slova:!!! kyslík, acetylen, Lindeho metoda, vyvíječe acetylenu, vodík, argon!!!? Otázky k opakování: 1) Vlastnosti a výroba kyslíku 2) Jaké vlastnosti má acetylen? 3) Jakým způsobem se acetylen vyrábí? 4) Vyjmenujte další druhy hořlavých plynů? 5) K čemu jsou používány netečné plyny a čí jsou charakteristické? Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 13

14 Použité zdroje a odkazy: Ing. Václav Minarčík, Plamenové svařování,1.vydání,praha: Scientia,1997.ISBN Ing.A.Frischherz, Ing.P.Skop,Mgr.J. Knourek,Technologie zpracování kovů 1 základní poznatky, 1.vydání české vydání, Správa přípravy učňů Praha, nakladatelství Wahlberg Praha, ISBN Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Milena Bryolová strana 14
