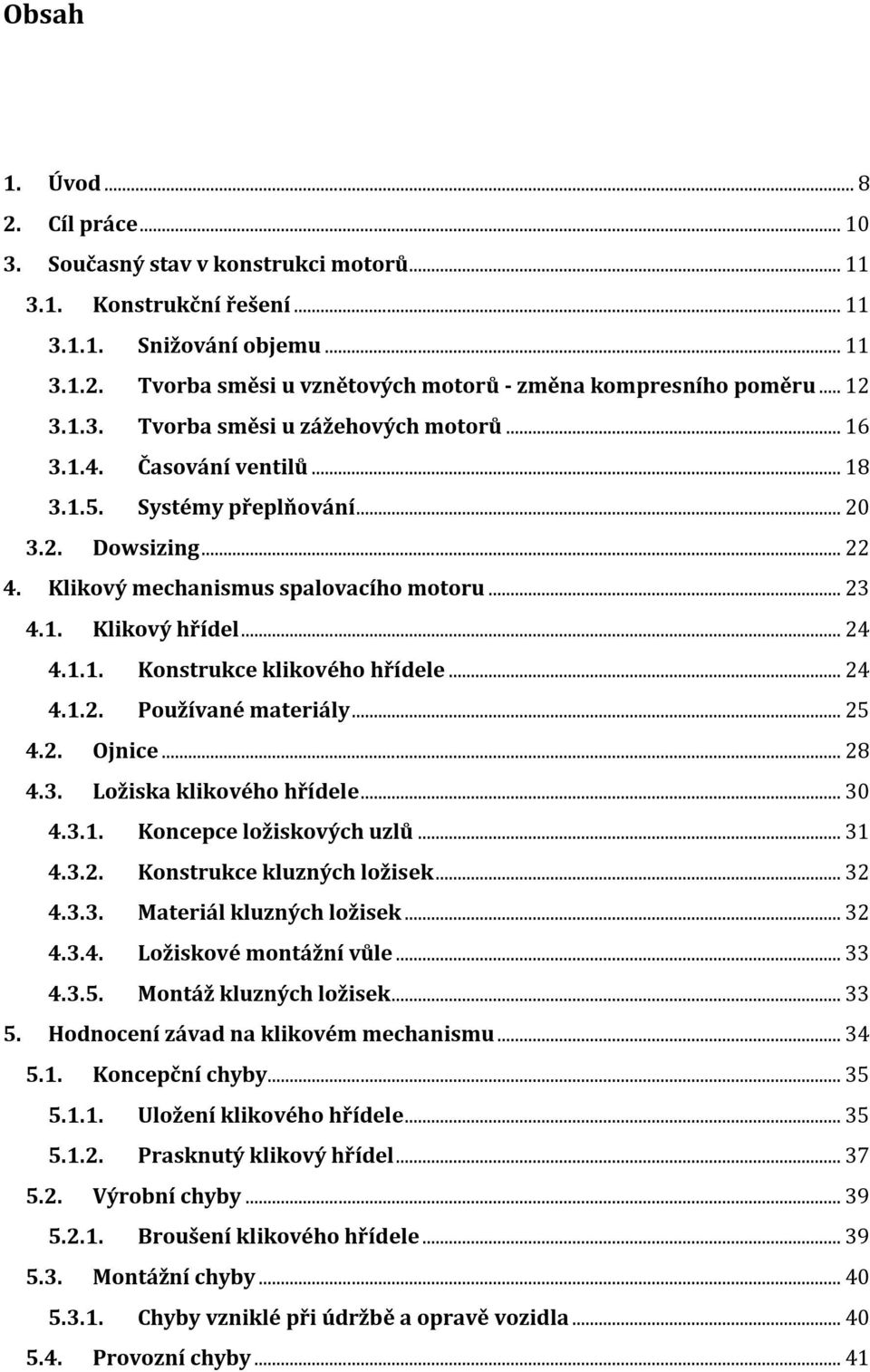

6 Obsah 1. Úvod Cíl práce Současný stav v konstrukci motorů Konstrukční řešení Snižování objemu Tvorba směsi u vznětových motorů - změna kompresního poměru Tvorba směsi u zážehových motorů Časování ventilů Systémy přeplňování Dowsizing Klikový mechanismus spalovacího motoru Klikový hřídel Konstrukce klikového hřídele Používané materiály Ojnice Ložiska klikového hřídele Koncepce ložiskových uzlů Konstrukce kluzných ložisek Materiál kluzných ložisek Ložiskové montážní vůle Montáž kluzných ložisek Hodnocení závad na klikovém mechanismu Koncepční chyby Uložení klikového hřídele Prasknutý klikový hřídel Výrobní chyby Broušení klikového hřídele Montážní chyby Chyby vzniklé při údržbě a opravě vozidla Provozní chyby... 41

7 Dvouhmotý setrvačník Tlumiče torzního kmitání Chyby vzniklé nevyvážením Poškození kluzných ložisek Závěr Seznam literatury Seznam obrázků

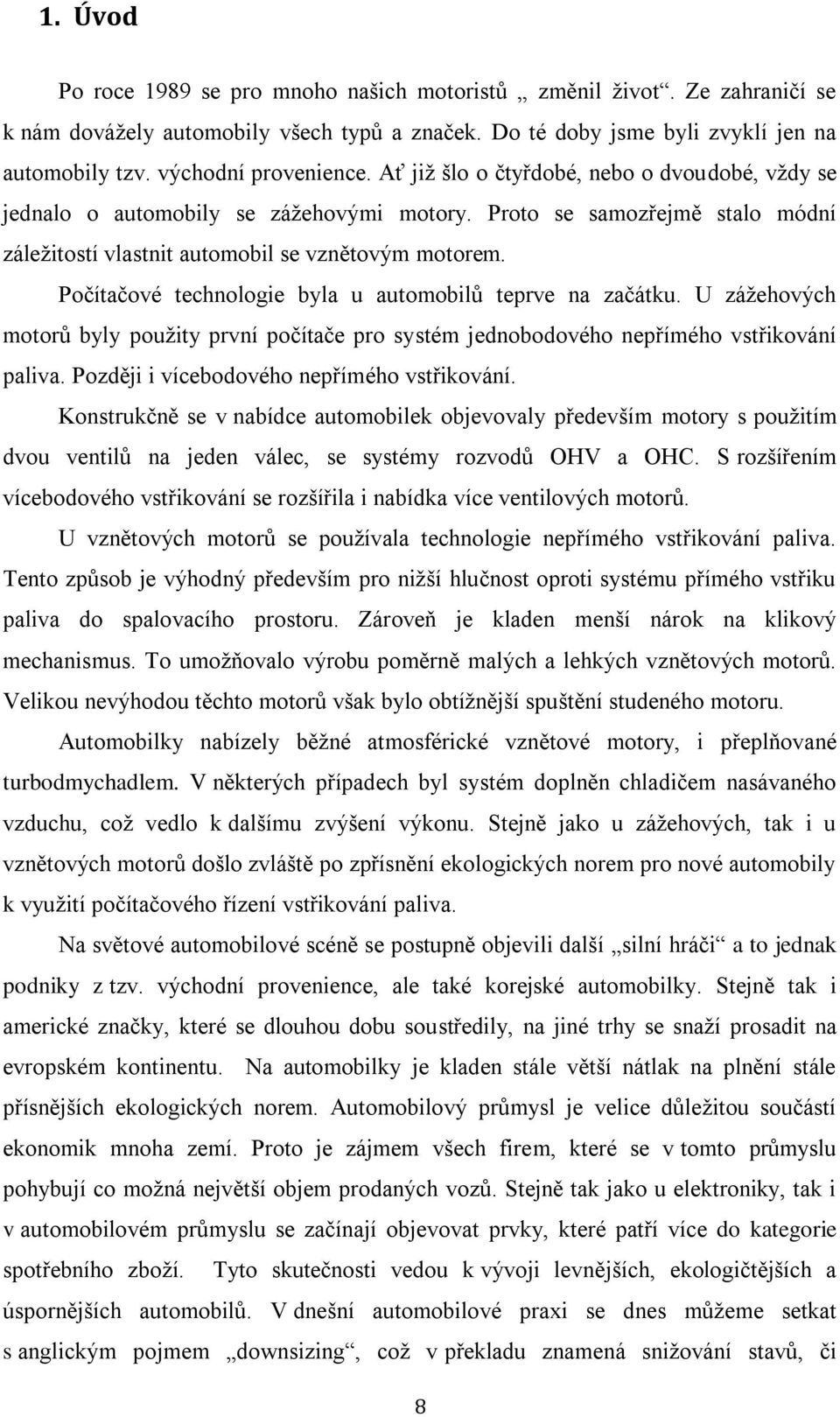

8 1. Úvod Po roce 1989 se pro mnoho našich motoristů změnil život. Ze zahraničí se k nám dovážely automobily všech typů a značek. Do té doby jsme byli zvyklí jen na automobily tzv. východní provenience. Ať již šlo o čtyřdobé, nebo o dvoudobé, vždy se jednalo o automobily se zážehovými motory. Proto se samozřejmě stalo módní záležitostí vlastnit automobil se vznětovým motorem. Počítačové technologie byla u automobilů teprve na začátku. U zážehových motorů byly použity první počítače pro systém jednobodového nepřímého vstřikování paliva. Později i vícebodového nepřímého vstřikování. Konstrukčně se v nabídce automobilek objevovaly především motory s použitím dvou ventilů na jeden válec, se systémy rozvodů OHV a OHC. S rozšířením vícebodového vstřikování se rozšířila i nabídka více ventilových motorů. U vznětových motorů se používala technologie nepřímého vstřikování paliva. Tento způsob je výhodný především pro nižší hlučnost oproti systému přímého vstřiku paliva do spalovacího prostoru. Zároveň je kladen menší nárok na klikový mechanismus. To umožňovalo výrobu poměrně malých a lehkých vznětových motorů. Velikou nevýhodou těchto motorů však bylo obtížnější spuštění studeného motoru. Automobilky nabízely běžné atmosférické vznětové motory, i přeplňované turbodmychadlem. V některých případech byl systém doplněn chladičem nasávaného vzduchu, což vedlo k dalšímu zvýšení výkonu. Stejně jako u zážehových, tak i u vznětových motorů došlo zvláště po zpřísnění ekologických norem pro nové automobily k využití počítačového řízení vstřikování paliva. Na světové automobilové scéně se postupně objevili další silní hráči a to jednak podniky z tzv. východní provenience, ale také korejské automobilky. Stejně tak i americké značky, které se dlouhou dobu soustředily, na jiné trhy se snaží prosadit na evropském kontinentu. Na automobilky je kladen stále větší nátlak na plnění stále přísnějších ekologických norem. Automobilový průmysl je velice důležitou součástí ekonomik mnoha zemí. Proto je zájmem všech firem, které se v tomto průmyslu pohybují co možná největší objem prodaných vozů. Stejně tak jako u elektroniky, tak i v automobilovém průmyslu se začínají objevovat prvky, které patří více do kategorie spotřebního zboží. Tyto skutečnosti vedou k vývoji levnějších, ekologičtějších a úspornějších automobilů. V dnešní automobilové praxi se dnes můžeme setkat s anglickým pojmem downsizing, což v překladu znamená snižování stavů, či 8

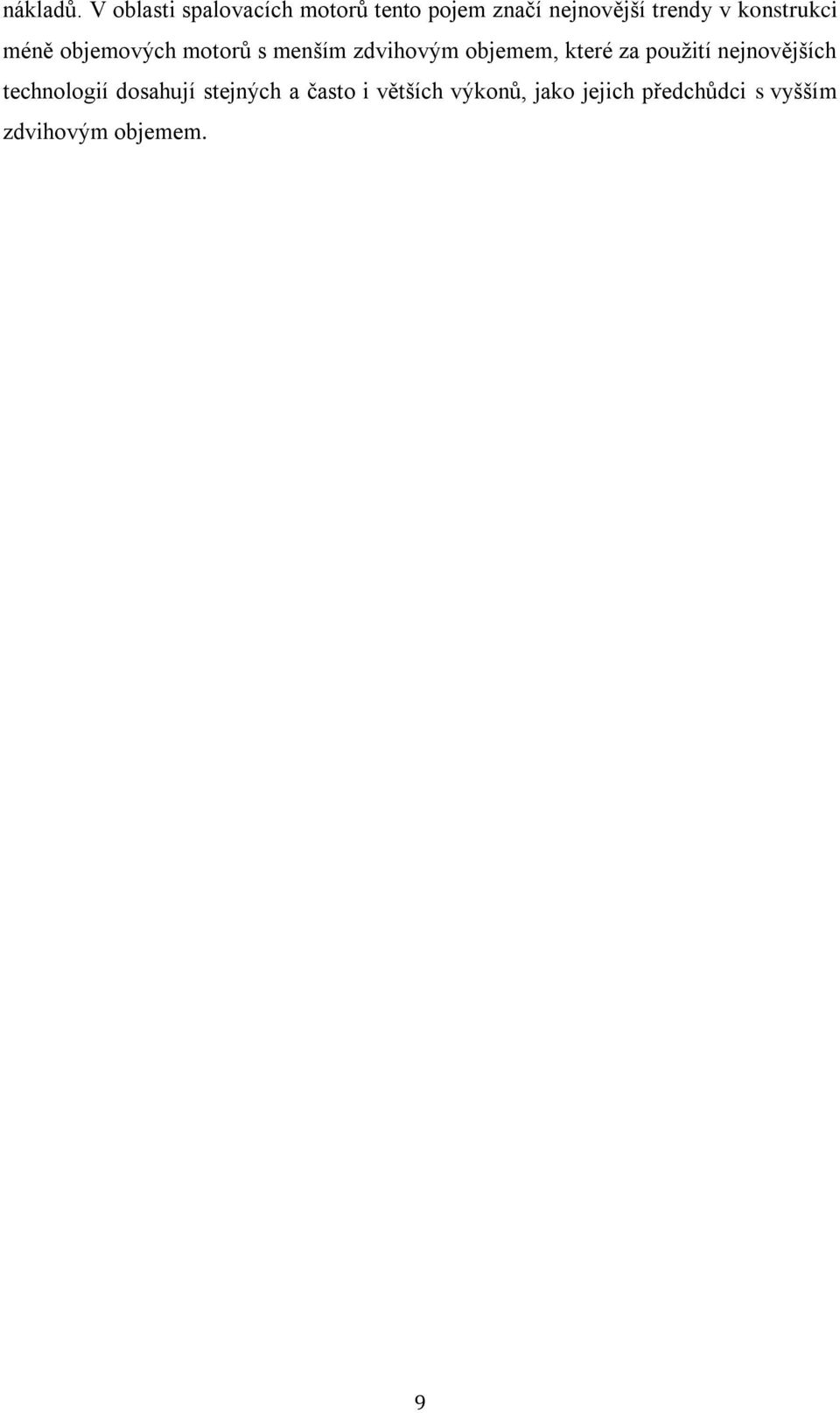

9 nákladů. V oblasti spalovacích motorů tento pojem značí nejnovější trendy v konstrukci méně objemových motorů s menším zdvihovým objemem, které za použití nejnovějších technologií dosahují stejných a často i větších výkonů, jako jejich předchůdci s vyšším zdvihovým objemem. 9

10 2. Cíl práce Cílem této práce je přiblížit současný stav konstrukce motorů dnešních osobních automobilů, konkrétně jejich srovnání se staršími typy motorů. Další část práce bude zaměřena na hodnocení konkrétní funkční skupiny spalovacího motoru, analýzu závad na jednotlivých částech a zhodnocení těchto defektů z hlediska jejich příčin. V závěru práce budou popsány způsoby předcházení těmto defektům. 10

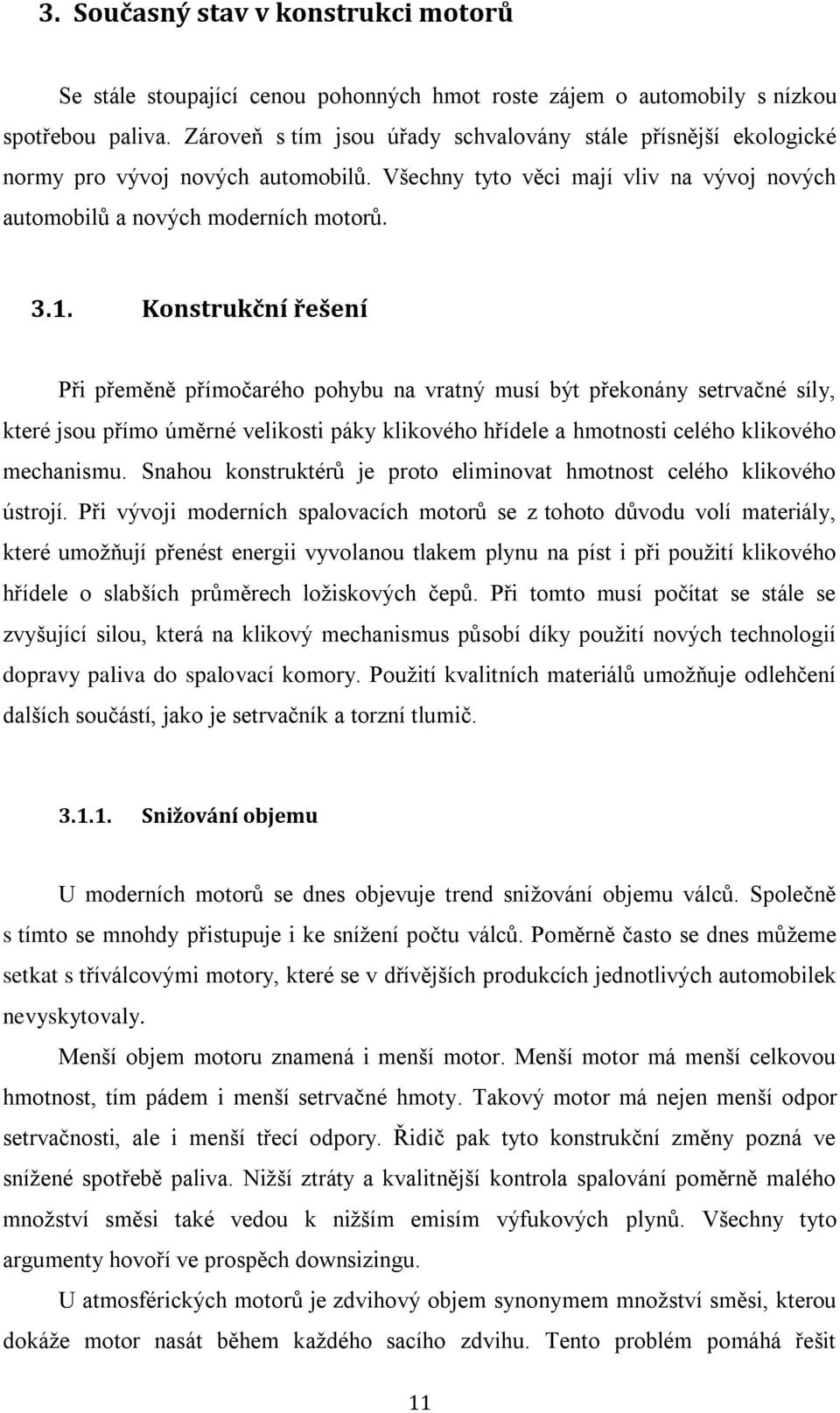

11 3. Současný stav v konstrukci motorů Se stále stoupající cenou pohonných hmot roste zájem o automobily s nízkou spotřebou paliva. Zároveň s tím jsou úřady schvalovány stále přísnější ekologické normy pro vývoj nových automobilů. Všechny tyto věci mají vliv na vývoj nových automobilů a nových moderních motorů Konstrukční řešení Při přeměně přímočarého pohybu na vratný musí být překonány setrvačné síly, které jsou přímo úměrné velikosti páky klikového hřídele a hmotnosti celého klikového mechanismu. Snahou konstruktérů je proto eliminovat hmotnost celého klikového ústrojí. Při vývoji moderních spalovacích motorů se z tohoto důvodu volí materiály, které umožňují přenést energii vyvolanou tlakem plynu na píst i při použití klikového hřídele o slabších průměrech ložiskových čepů. Při tomto musí počítat se stále se zvyšující silou, která na klikový mechanismus působí díky použití nových technologií dopravy paliva do spalovací komory. Použití kvalitních materiálů umožňuje odlehčení dalších součástí, jako je setrvačník a torzní tlumič Snižování objemu U moderních motorů se dnes objevuje trend snižování objemu válců. Společně s tímto se mnohdy přistupuje i ke snížení počtu válců. Poměrně často se dnes můžeme setkat s tříválcovými motory, které se v dřívějších produkcích jednotlivých automobilek nevyskytovaly. Menší objem motoru znamená i menší motor. Menší motor má menší celkovou hmotnost, tím pádem i menší setrvačné hmoty. Takový motor má nejen menší odpor setrvačnosti, ale i menší třecí odpory. Řidič pak tyto konstrukční změny pozná ve snížené spotřebě paliva. Nižší ztráty a kvalitnější kontrola spalování poměrně malého množství směsi také vedou k nižším emisím výfukových plynů. Všechny tyto argumenty hovoří ve prospěch downsizingu. U atmosférických motorů je zdvihový objem synonymem množství směsi, kterou dokáže motor nasát během každého sacího zdvihu. Tento problém pomáhá řešit 11

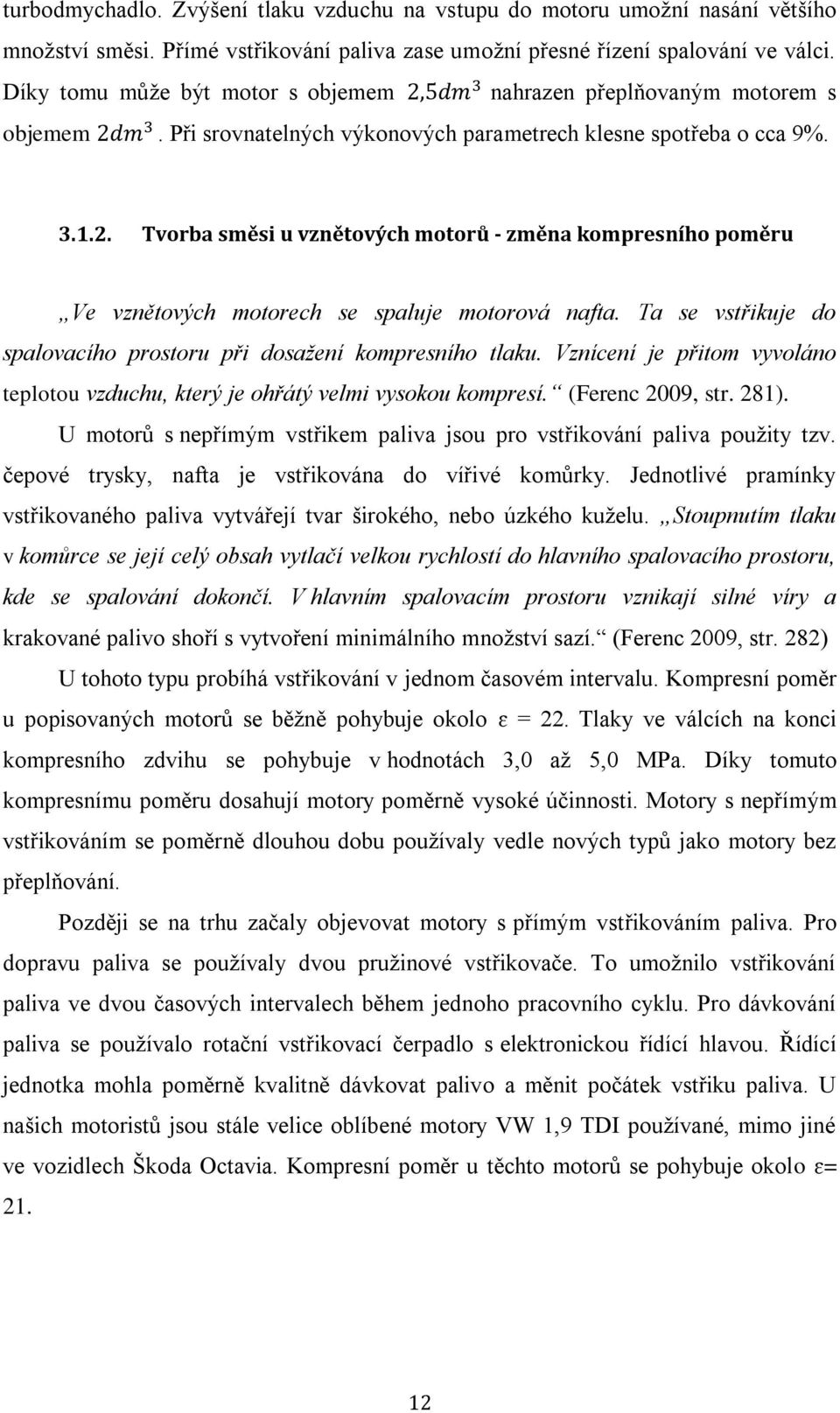

12 turbodmychadlo. Zvýšení tlaku vzduchu na vstupu do motoru umožní nasání většího množství směsi. Přímé vstřikování paliva zase umožní přesné řízení spalování ve válci. Díky tomu může být motor s objemem nahrazen přeplňovaným motorem s objemem. Při srovnatelných výkonových parametrech klesne spotřeba o cca 9% Tvorba směsi u vznětových motorů - změna kompresního poměru Ve vznětových motorech se spaluje motorová nafta. Ta se vstřikuje do spalovacího prostoru při dosažení kompresního tlaku. Vznícení je přitom vyvoláno teplotou vzduchu, který je ohřátý velmi vysokou kompresí. (Ferenc 2009, str. 281). U motorů s nepřímým vstřikem paliva jsou pro vstřikování paliva použity tzv. čepové trysky, nafta je vstřikována do vířivé komůrky. Jednotlivé pramínky vstřikovaného paliva vytvářejí tvar širokého, nebo úzkého kuželu. Stoupnutím tlaku v komůrce se její celý obsah vytlačí velkou rychlostí do hlavního spalovacího prostoru, kde se spalování dokončí. V hlavním spalovacím prostoru vznikají silné víry a krakované palivo shoří s vytvoření minimálního množství sazí. (Ferenc 2009, str. 282) U tohoto typu probíhá vstřikování v jednom časovém intervalu. Kompresní poměr u popisovaných motorů se běžně pohybuje okolo ɛ = 22. Tlaky ve válcích na konci kompresního zdvihu se pohybuje v hodnotách 3,0 až 5,0 MPa. Díky tomuto kompresnímu poměru dosahují motory poměrně vysoké účinnosti. Motory s nepřímým vstřikováním se poměrně dlouhou dobu používaly vedle nových typů jako motory bez přeplňování. Později se na trhu začaly objevovat motory s přímým vstřikováním paliva. Pro dopravu paliva se používaly dvou pružinové vstřikovače. To umožnilo vstřikování paliva ve dvou časových intervalech během jednoho pracovního cyklu. Pro dávkování paliva se používalo rotační vstřikovací čerpadlo s elektronickou řídící hlavou. Řídící jednotka mohla poměrně kvalitně dávkovat palivo a měnit počátek vstřiku paliva. U našich motoristů jsou stále velice oblíbené motory VW 1,9 TDI používané, mimo jiné ve vozidlech Škoda Octavia. Kompresní poměr u těchto motorů se pohybuje okolo ɛ=

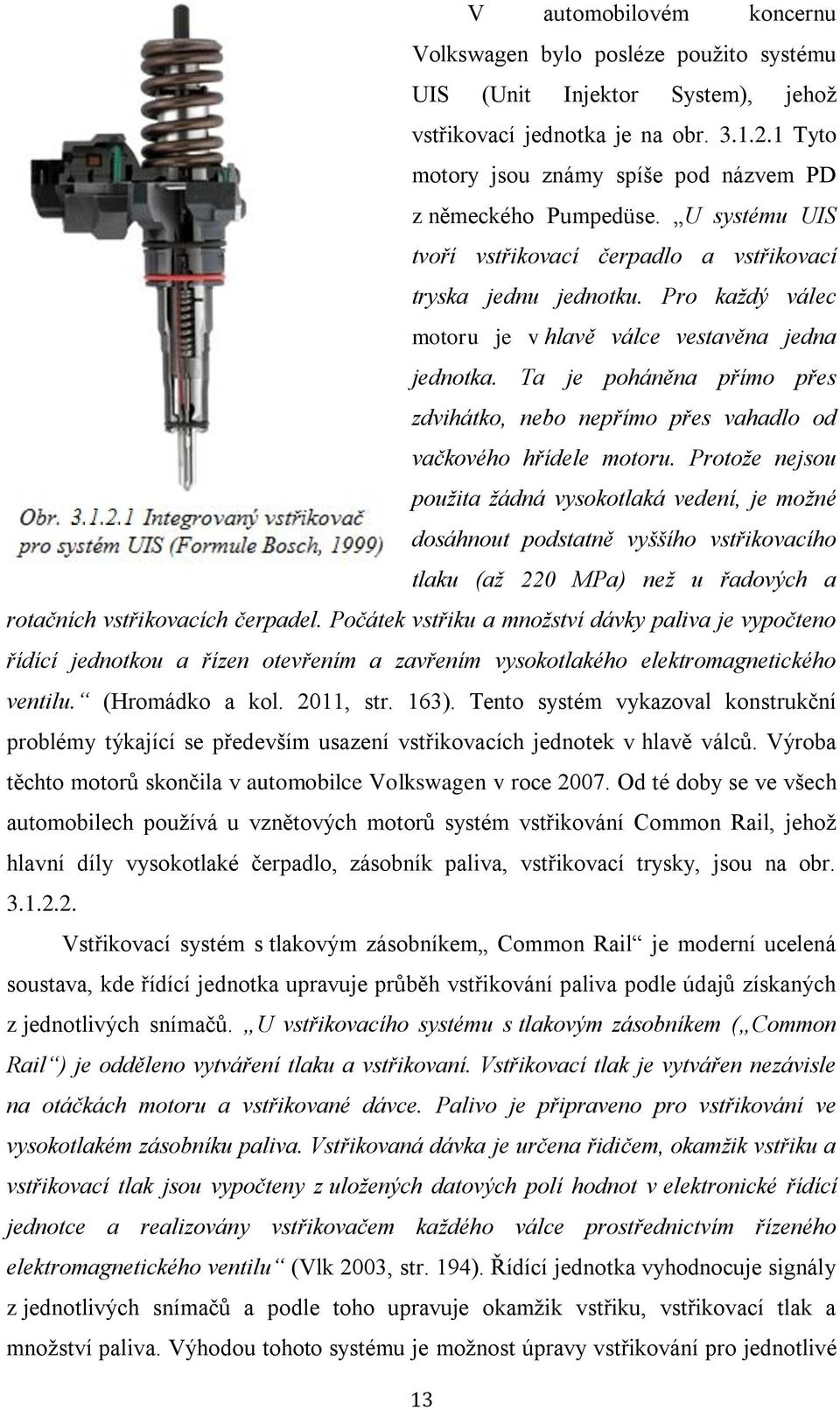

13 V automobilovém koncernu Volkswagen bylo posléze použito systému UIS (Unit Injektor System), jehož vstřikovací jednotka je na obr Tyto motory jsou známy spíše pod názvem PD z německého Pumpedüse. U systému UIS tvoří vstřikovací čerpadlo a vstřikovací tryska jednu jednotku. Pro každý válec motoru je v hlavě válce vestavěna jedna jednotka. Ta je poháněna přímo přes zdvihátko, nebo nepřímo přes vahadlo od vačkového hřídele motoru. Protože nejsou použita žádná vysokotlaká vedení, je možné dosáhnout podstatně vyššího vstřikovacího tlaku (až 220 MPa) než u řadových a rotačních vstřikovacích čerpadel. Počátek vstřiku a množství dávky paliva je vypočteno řídící jednotkou a řízen otevřením a zavřením vysokotlakého elektromagnetického ventilu. (Hromádko a kol. 2011, str. 163). Tento systém vykazoval konstrukční problémy týkající se především usazení vstřikovacích jednotek v hlavě válců. Výroba těchto motorů skončila v automobilce Volkswagen v roce Od té doby se ve všech automobilech používá u vznětových motorů systém vstřikování Common Rail, jehož hlavní díly vysokotlaké čerpadlo, zásobník paliva, vstřikovací trysky, jsou na obr Vstřikovací systém s tlakovým zásobníkem Common Rail je moderní ucelená soustava, kde řídící jednotka upravuje průběh vstřikování paliva podle údajů získaných z jednotlivých snímačů. U vstřikovacího systému s tlakovým zásobníkem ( Common Rail ) je odděleno vytváření tlaku a vstřikovaní. Vstřikovací tlak je vytvářen nezávisle na otáčkách motoru a vstřikované dávce. Palivo je připraveno pro vstřikování ve vysokotlakém zásobníku paliva. Vstřikovaná dávka je určena řidičem, okamžik vstřiku a vstřikovací tlak jsou vypočteny z uložených datových polí hodnot v elektronické řídící jednotce a realizovány vstřikovačem každého válce prostřednictvím řízeného elektromagnetického ventilu (Vlk 2003, str. 194). Řídící jednotka vyhodnocuje signály z jednotlivých snímačů a podle toho upravuje okamžik vstřiku, vstřikovací tlak a množství paliva. Výhodou tohoto systému je možnost úpravy vstřikování pro jednotlivé 13

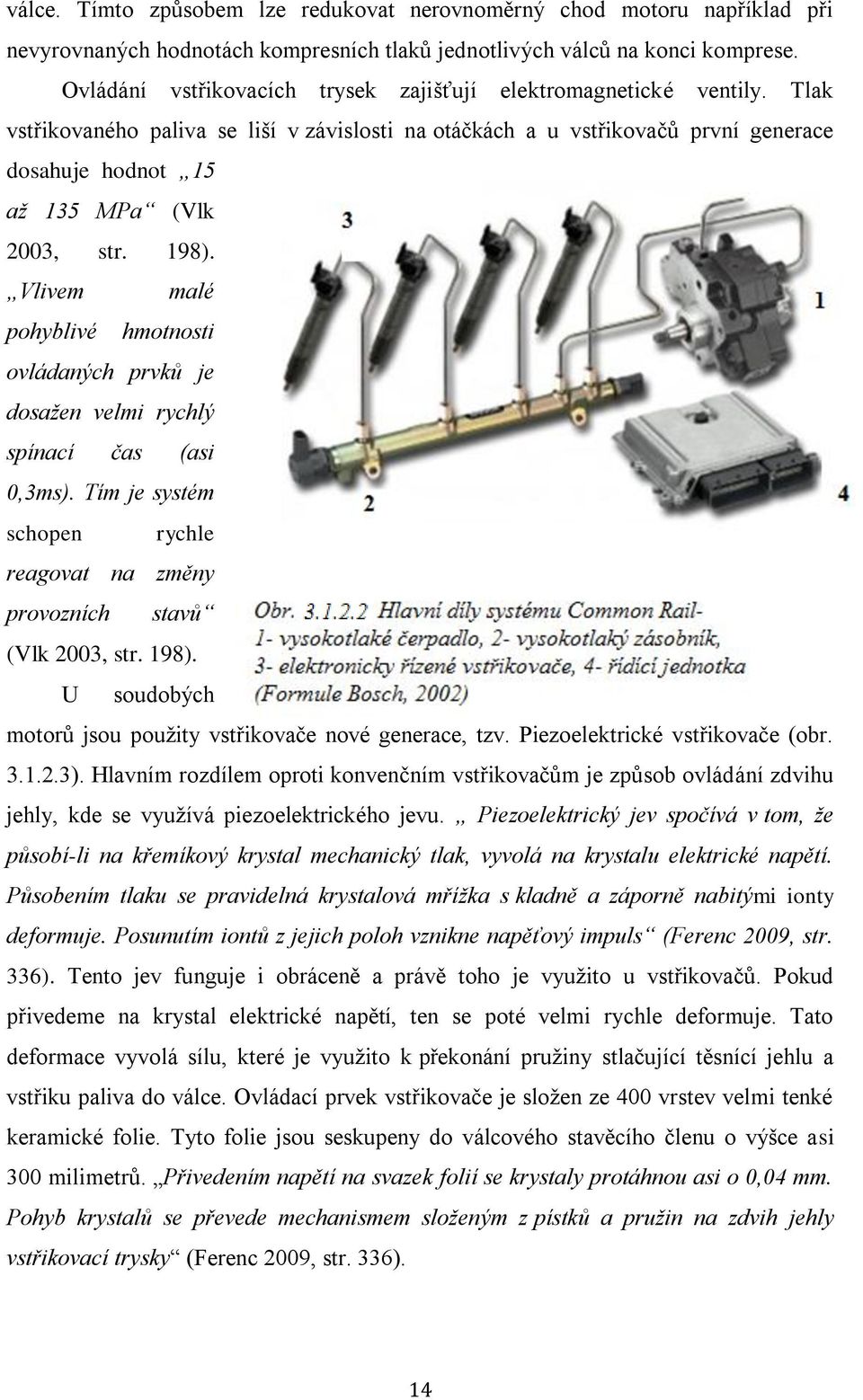

14 válce. Tímto způsobem lze redukovat nerovnoměrný chod motoru například při nevyrovnaných hodnotách kompresních tlaků jednotlivých válců na konci komprese. Ovládání vstřikovacích trysek zajišťují elektromagnetické ventily. Tlak vstřikovaného paliva se liší v závislosti na otáčkách a u vstřikovačů první generace dosahuje hodnot 15 až 135 MPa (Vlk 2003, str. 198). Vlivem malé pohyblivé hmotnosti ovládaných prvků je dosažen velmi rychlý spínací čas (asi 0,3ms). Tím je systém schopen rychle reagovat na změny provozních stavů (Vlk 2003, str. 198). U soudobých motorů jsou použity vstřikovače nové generace, tzv. Piezoelektrické vstřikovače (obr ). Hlavním rozdílem oproti konvenčním vstřikovačům je způsob ovládání zdvihu jehly, kde se využívá piezoelektrického jevu. Piezoelektrický jev spočívá v tom, že působí-li na křemíkový krystal mechanický tlak, vyvolá na krystalu elektrické napětí. Působením tlaku se pravidelná krystalová mřížka s kladně a záporně nabitými ionty deformuje. Posunutím iontů z jejich poloh vznikne napěťový impuls (Ferenc 2009, str. 336). Tento jev funguje i obráceně a právě toho je využito u vstřikovačů. Pokud přivedeme na krystal elektrické napětí, ten se poté velmi rychle deformuje. Tato deformace vyvolá sílu, které je využito k překonání pružiny stlačující těsnící jehlu a vstřiku paliva do válce. Ovládací prvek vstřikovače je složen ze 400 vrstev velmi tenké keramické folie. Tyto folie jsou seskupeny do válcového stavěcího členu o výšce asi 300 milimetrů. Přivedením napětí na svazek folií se krystaly protáhnou asi o 0,04 mm. Pohyb krystalů se převede mechanismem složeným z pístků a pružin na zdvih jehly vstřikovací trysky (Ferenc 2009, str. 336). 14

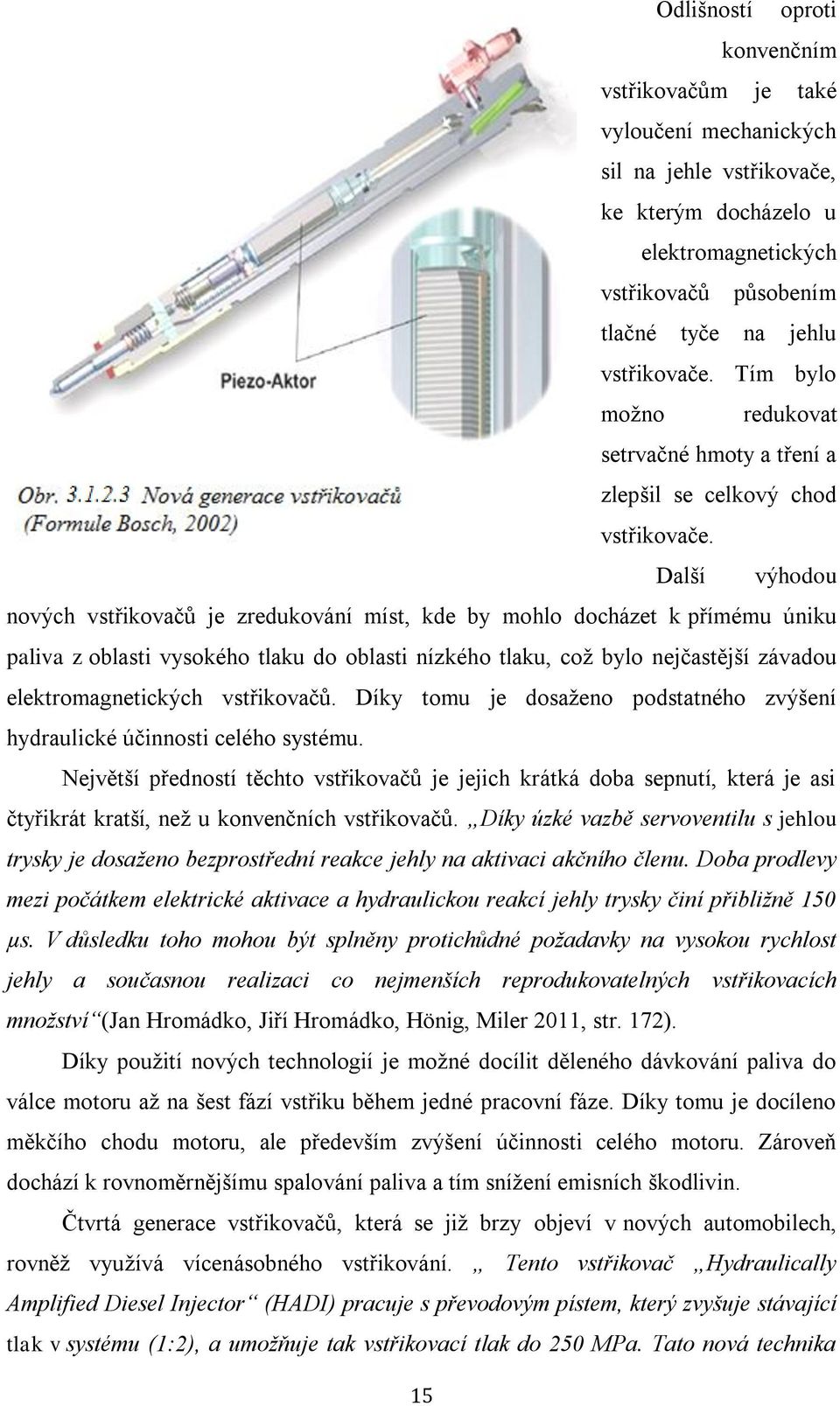

15 Odlišností oproti konvenčním vstřikovačům je také vyloučení mechanických sil na jehle vstřikovače, ke kterým docházelo u elektromagnetických vstřikovačů působením tlačné tyče na jehlu vstřikovače. Tím bylo možno redukovat setrvačné hmoty a tření a zlepšil se celkový chod vstřikovače. Další výhodou nových vstřikovačů je zredukování míst, kde by mohlo docházet k přímému úniku paliva z oblasti vysokého tlaku do oblasti nízkého tlaku, což bylo nejčastější závadou elektromagnetických vstřikovačů. Díky tomu je dosaženo podstatného zvýšení hydraulické účinnosti celého systému. Největší předností těchto vstřikovačů je jejich krátká doba sepnutí, která je asi čtyřikrát kratší, než u konvenčních vstřikovačů. Díky úzké vazbě servoventilu s jehlou trysky je dosaženo bezprostřední reakce jehly na aktivaci akčního členu. Doba prodlevy mezi počátkem elektrické aktivace a hydraulickou reakcí jehly trysky činí přibližně 150 µs. V důsledku toho mohou být splněny protichůdné požadavky na vysokou rychlost jehly a současnou realizaci co nejmenších reprodukovatelných vstřikovacích množství (Jan Hromádko, Jiří Hromádko, Hönig, Miler 2011, str. 172). Díky použití nových technologií je možné docílit děleného dávkování paliva do válce motoru až na šest fází vstřiku během jedné pracovní fáze. Díky tomu je docíleno měkčího chodu motoru, ale především zvýšení účinnosti celého motoru. Zároveň dochází k rovnoměrnějšímu spalování paliva a tím snížení emisních škodlivin. Čtvrtá generace vstřikovačů, která se již brzy objeví v nových automobilech, rovněž využívá vícenásobného vstřikování. Tento vstřikovač Hydraulically Amplified Diesel Injector (HADI) pracuje s převodovým pístem, který zvyšuje stávající tlak v systému (1:2), a umožňuje tak vstřikovací tlak do 250 MPa. Tato nová technika 15

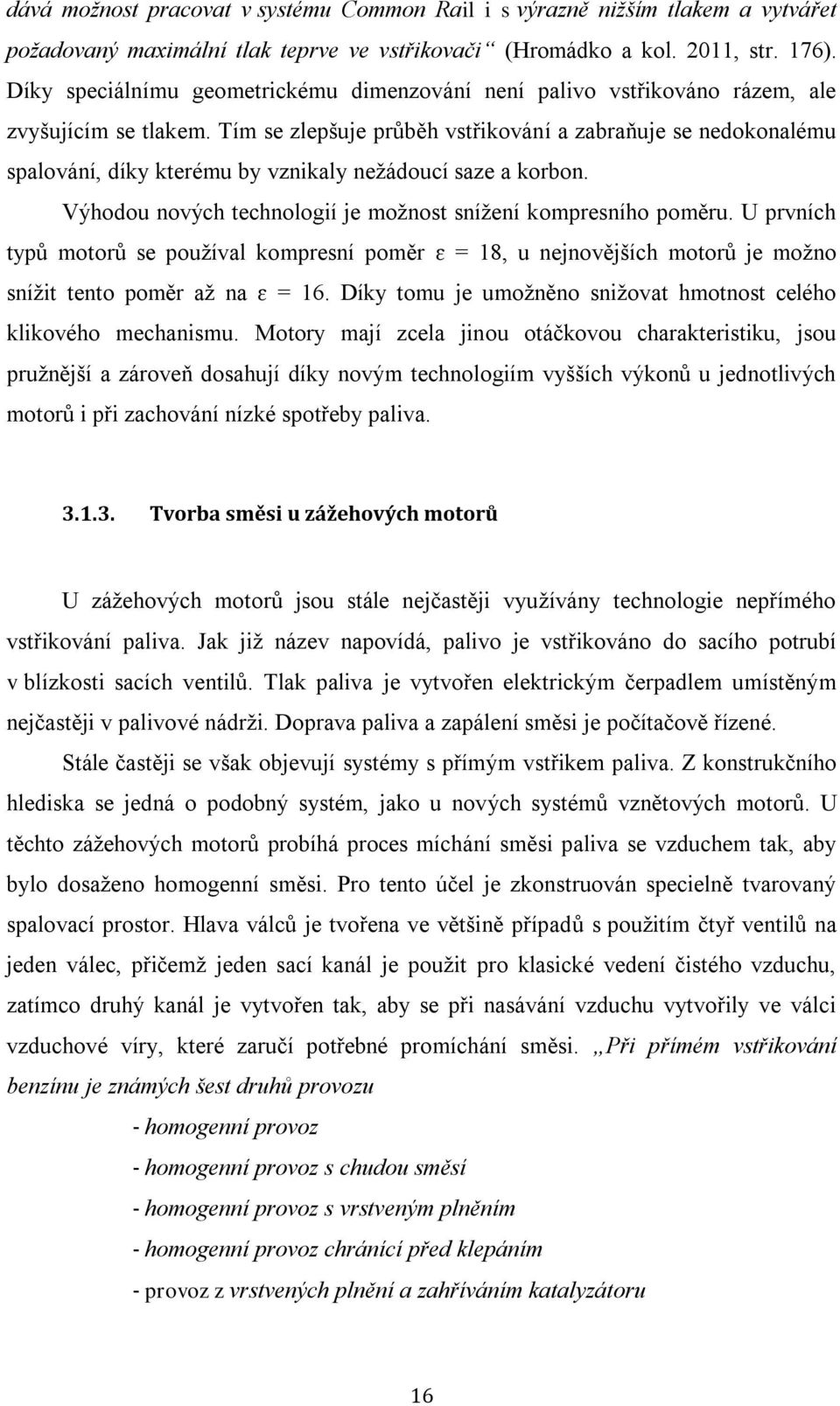

16 dává možnost pracovat v systému Common Rail i s výrazně nižším tlakem a vytvářet požadovaný maximální tlak teprve ve vstřikovači (Hromádko a kol. 2011, str. 176). Díky speciálnímu geometrickému dimenzování není palivo vstřikováno rázem, ale zvyšujícím se tlakem. Tím se zlepšuje průběh vstřikování a zabraňuje se nedokonalému spalování, díky kterému by vznikaly nežádoucí saze a korbon. Výhodou nových technologií je možnost snížení kompresního poměru. U prvních typů motorů se používal kompresní poměr ɛ = 18, u nejnovějších motorů je možno snížit tento poměr až na ɛ = 16. Díky tomu je umožněno snižovat hmotnost celého klikového mechanismu. Motory mají zcela jinou otáčkovou charakteristiku, jsou pružnější a zároveň dosahují díky novým technologiím vyšších výkonů u jednotlivých motorů i při zachování nízké spotřeby paliva Tvorba směsi u zážehových motorů U zážehových motorů jsou stále nejčastěji využívány technologie nepřímého vstřikování paliva. Jak již název napovídá, palivo je vstřikováno do sacího potrubí v blízkosti sacích ventilů. Tlak paliva je vytvořen elektrickým čerpadlem umístěným nejčastěji v palivové nádrži. Doprava paliva a zapálení směsi je počítačově řízené. Stále častěji se však objevují systémy s přímým vstřikem paliva. Z konstrukčního hlediska se jedná o podobný systém, jako u nových systémů vznětových motorů. U těchto zážehových motorů probíhá proces míchání směsi paliva se vzduchem tak, aby bylo dosaženo homogenní směsi. Pro tento účel je zkonstruován specielně tvarovaný spalovací prostor. Hlava válců je tvořena ve většině případů s použitím čtyř ventilů na jeden válec, přičemž jeden sací kanál je použit pro klasické vedení čistého vzduchu, zatímco druhý kanál je vytvořen tak, aby se při nasávání vzduchu vytvořily ve válci vzduchové víry, které zaručí potřebné promíchání směsi. Při přímém vstřikování benzínu je známých šest druhů provozu - homogenní provoz - homogenní provoz s chudou směsí - homogenní provoz s vrstveným plněním - homogenní provoz chránící před klepáním - provoz z vrstvených plnění a zahříváním katalyzátoru 16

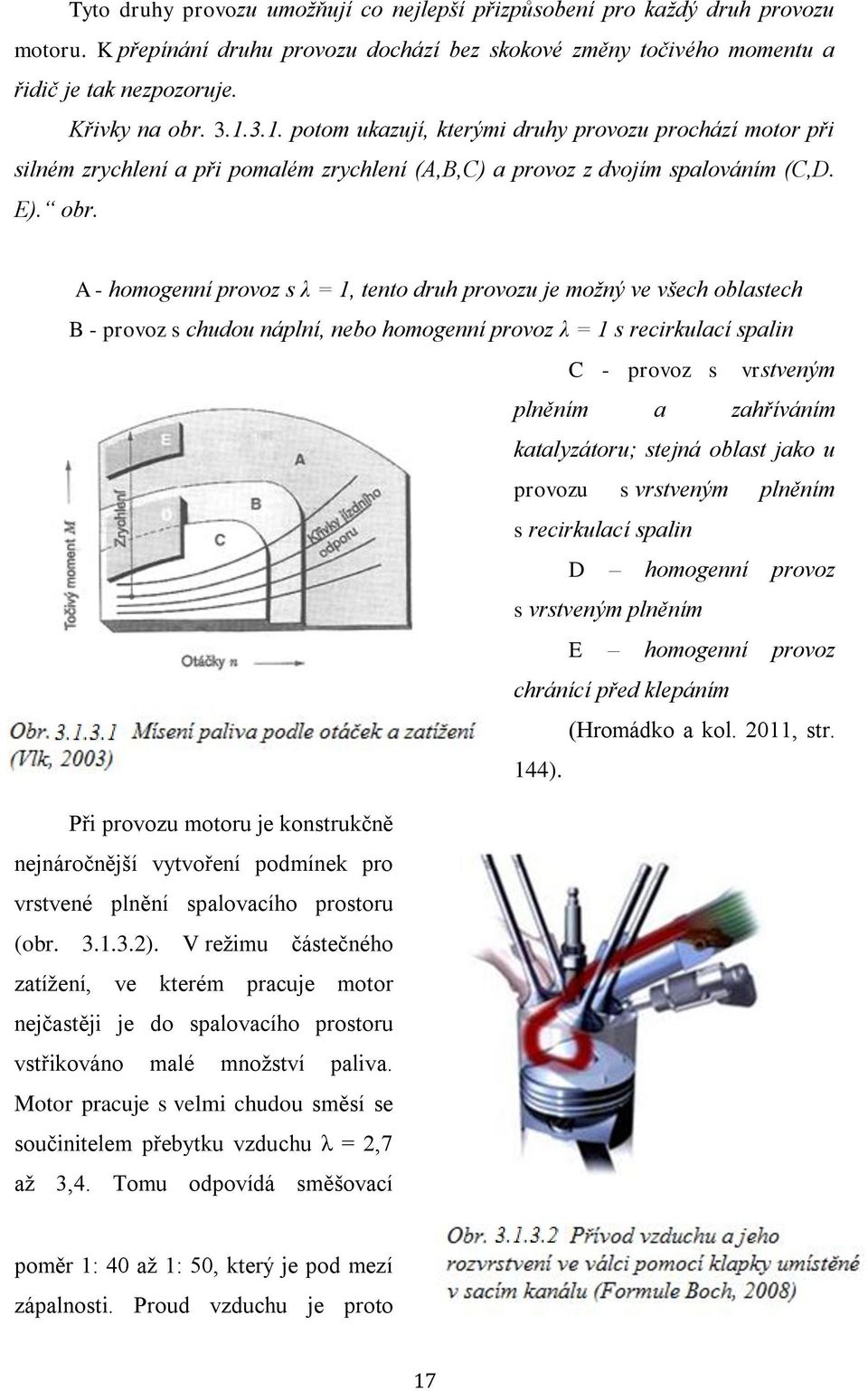

17 Tyto druhy provozu umožňují co nejlepší přizpůsobení pro každý druh provozu motoru. K přepínání druhu provozu dochází bez skokové změny točivého momentu a řidič je tak nezpozoruje. Křivky na obr potom ukazují, kterými druhy provozu prochází motor při silném zrychlení a při pomalém zrychlení (A,B,C) a provoz z dvojím spalováním (C,D. E). obr. A - homogenní provoz s λ = 1, tento druh provozu je možný ve všech oblastech B - provoz s chudou náplní, nebo homogenní provoz λ = 1 s recirkulací spalin C - provoz s vrstveným plněním a zahříváním katalyzátoru; stejná oblast jako u provozu s vrstveným plněním s recirkulací spalin D homogenní provoz s vrstveným plněním E homogenní provoz chránící před klepáním (Hromádko a kol. 2011, str. 144). Při provozu motoru je konstrukčně nejnáročnější vytvoření podmínek pro vrstvené plnění spalovacího prostoru (obr ). V režimu částečného zatížení, ve kterém pracuje motor nejčastěji je do spalovacího prostoru vstřikováno malé množství paliva. Motor pracuje s velmi chudou směsí se součinitelem přebytku vzduchu λ = 2,7 až 3,4. Tomu odpovídá směšovací poměr 1: 40 až 1: 50, který je pod mezí zápalnosti. Proud vzduchu je proto 17

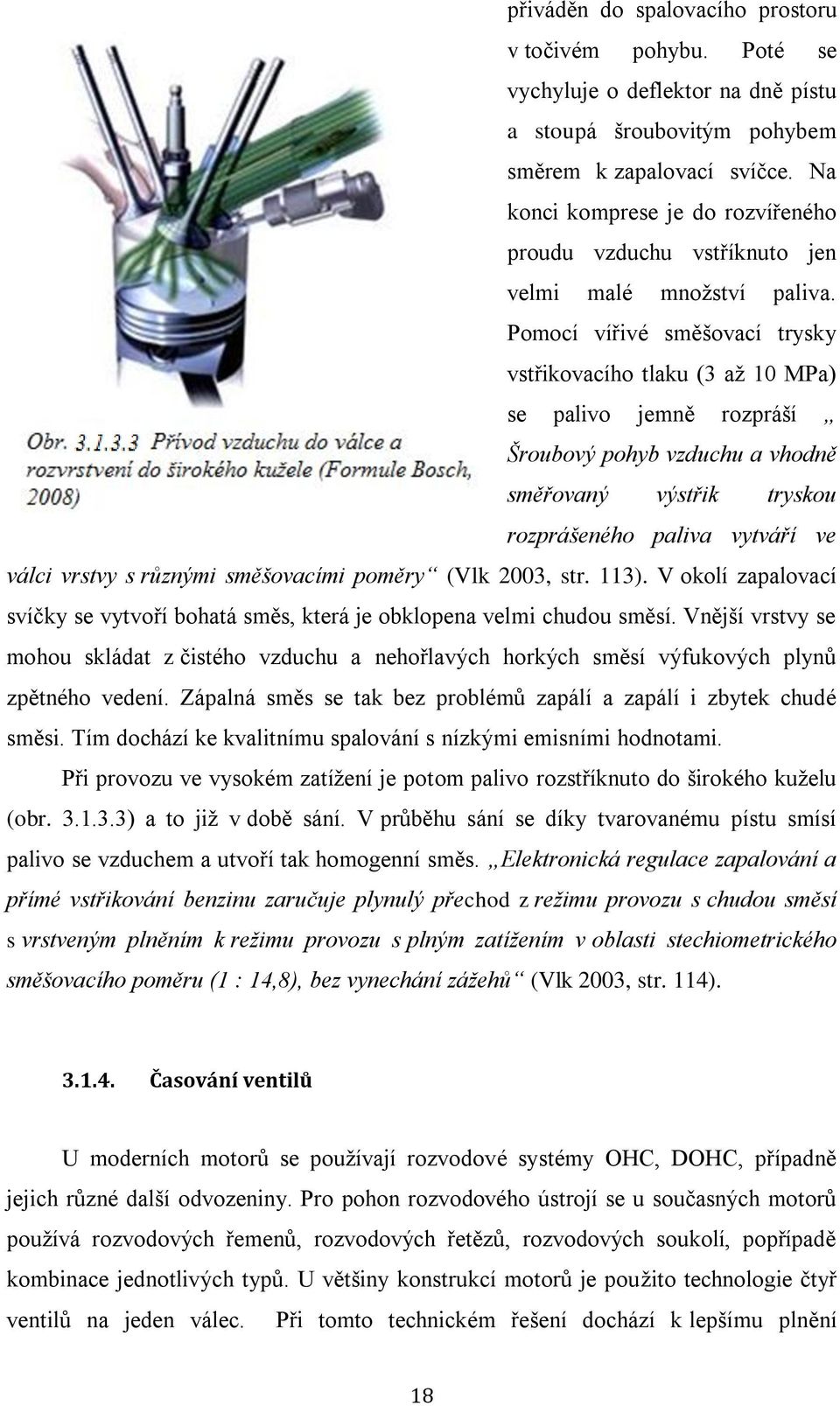

18 přiváděn do spalovacího prostoru v točivém pohybu. Poté se vychyluje o deflektor na dně pístu a stoupá šroubovitým pohybem směrem k zapalovací svíčce. Na konci komprese je do rozvířeného proudu vzduchu vstříknuto jen velmi malé množství paliva. Pomocí vířivé směšovací trysky vstřikovacího tlaku (3 až 10 MPa) se palivo jemně rozpráší Šroubový pohyb vzduchu a vhodně směřovaný výstřik tryskou rozprášeného paliva vytváří ve válci vrstvy s různými směšovacími poměry (Vlk 2003, str. 113). V okolí zapalovací svíčky se vytvoří bohatá směs, která je obklopena velmi chudou směsí. Vnější vrstvy se mohou skládat z čistého vzduchu a nehořlavých horkých směsí výfukových plynů zpětného vedení. Zápalná směs se tak bez problémů zapálí a zapálí i zbytek chudé směsi. Tím dochází ke kvalitnímu spalování s nízkými emisními hodnotami. Při provozu ve vysokém zatížení je potom palivo rozstříknuto do širokého kuželu (obr ) a to již v době sání. V průběhu sání se díky tvarovanému pístu smísí palivo se vzduchem a utvoří tak homogenní směs. Elektronická regulace zapalování a přímé vstřikování benzinu zaručuje plynulý přechod z režimu provozu s chudou směsí s vrstveným plněním k režimu provozu s plným zatížením v oblasti stechiometrického směšovacího poměru (1 : 14,8), bez vynechání zážehů (Vlk 2003, str. 114) Časování ventilů U moderních motorů se používají rozvodové systémy OHC, DOHC, případně jejich různé další odvozeniny. Pro pohon rozvodového ústrojí se u současných motorů používá rozvodových řemenů, rozvodových řetězů, rozvodových soukolí, popřípadě kombinace jednotlivých typů. U většiny konstrukcí motorů je použito technologie čtyř ventilů na jeden válec. Při tomto technickém řešení dochází k lepšímu plnění 18

19 spalovacího prostoru i s potřebným prouděním proudu vzduchu. Zároveň dochází k účinnějšímu vyprazdňování válců. Často se však můžeme setkat s variabilními rozvody. Jedná se o proměnné časování sacího vačkového hřídele. Tento systém lze samozřejmě použít v případě odděleného sacího a výfukového vačkového hřídele. Okamžik uzavření sacího ventiluje rozhodující pro maximální plnění válce v závislosti na otáčkách. Při dřívějším uzavření sacího ventilu je dosaženo nejlepšího plnění při nízkých otáčkách, při pozdějším uzavření se posouvá do vyššího rozsahu otáček (Vlk 2003, str. 401). Při proměnném časování otevření a zavření sacích ventilů se zlepší plnění spalovacího prostoru ve všech otáčkách. To zlepšuje průběh točivého momentu, snižují se škodliviny ve výfukových plynech a zároveň se snižuje spotřeba paliva díky kvalitnější tvorbě směsi a tím i lepšímu spalování. U výkonnějších motorů se používá plně variabilní systém, kdy se mnění poloha vačkového hřídele sacích i výfukových ventilů proti poloze klikového hřídele. Konstrukce variabilního časování ventilů jsou použity u každého motoru jiné. V zásadě lze tyto mechanismy rozdělit variabilní časování vačkového hřídele hydraulické, mechanické, nebo elektromechanické. Na obrázcích a je potom znázorněn nejčastější systém, který využívá mazací tlak motorového oleje, jehož tok je řízen elektromagnetickým ventilem. Často používanou technologií u moderních motorů jsou posuvné vačky na vačkovém hřídeli. Jednotlivé vačky 19

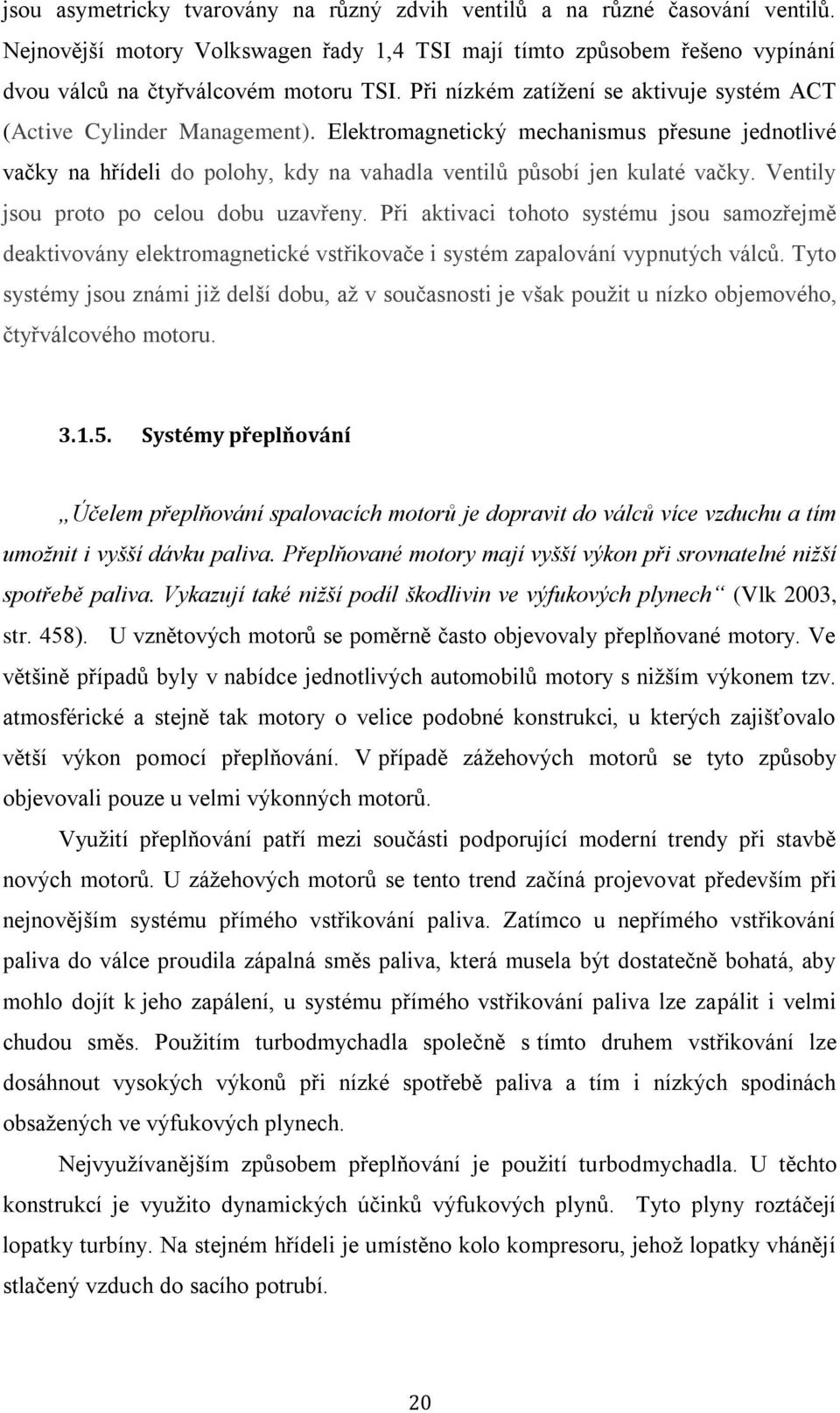

20 jsou asymetricky tvarovány na různý zdvih ventilů a na různé časování ventilů. Nejnovější motory Volkswagen řady 1,4 TSI mají tímto způsobem řešeno vypínání dvou válců na čtyřválcovém motoru TSI. Při nízkém zatížení se aktivuje systém ACT (Active Cylinder Management). Elektromagnetický mechanismus přesune jednotlivé vačky na hřídeli do polohy, kdy na vahadla ventilů působí jen kulaté vačky. Ventily jsou proto po celou dobu uzavřeny. Při aktivaci tohoto systému jsou samozřejmě deaktivovány elektromagnetické vstřikovače i systém zapalování vypnutých válců. Tyto systémy jsou známi již delší dobu, až v současnosti je však použit u nízko objemového, čtyřválcového motoru Systémy přeplňování Účelem přeplňování spalovacích motorů je dopravit do válců více vzduchu a tím umožnit i vyšší dávku paliva. Přeplňované motory mají vyšší výkon při srovnatelné nižší spotřebě paliva. Vykazují také nižší podíl škodlivin ve výfukových plynech (Vlk 2003, str. 458). U vznětových motorů se poměrně často objevovaly přeplňované motory. Ve většině případů byly v nabídce jednotlivých automobilů motory s nižším výkonem tzv. atmosférické a stejně tak motory o velice podobné konstrukci, u kterých zajišťovalo větší výkon pomocí přeplňování. V případě zážehových motorů se tyto způsoby objevovali pouze u velmi výkonných motorů. Využití přeplňování patří mezi součásti podporující moderní trendy při stavbě nových motorů. U zážehových motorů se tento trend začíná projevovat především při nejnovějším systému přímého vstřikování paliva. Zatímco u nepřímého vstřikování paliva do válce proudila zápalná směs paliva, která musela být dostatečně bohatá, aby mohlo dojít k jeho zapálení, u systému přímého vstřikování paliva lze zapálit i velmi chudou směs. Použitím turbodmychadla společně s tímto druhem vstřikování lze dosáhnout vysokých výkonů při nízké spotřebě paliva a tím i nízkých spodinách obsažených ve výfukových plynech. Nejvyužívanějším způsobem přeplňování je použití turbodmychadla. U těchto konstrukcí je využito dynamických účinků výfukových plynů. Tyto plyny roztáčejí lopatky turbíny. Na stejném hřídeli je umístěno kolo kompresoru, jehož lopatky vhánějí stlačený vzduch do sacího potrubí. 20

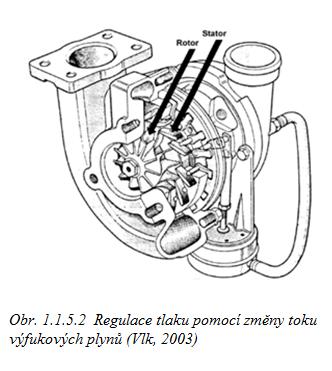

21 Starší typy turbodmychadel byly konstrukčně řešeny tak, aby dosahovaly velkého výkonu při poměrně nízkých otáčkách. Moderní turbodmychadla mají menší rozměry. Tím je dosaženo nižší hmotnosti turbinového a kompresorového kola, což umožňuje mnohem lepší dynamiku přechodu z nízkých otáček do vysokých otáček k maximálnímu výkonu turbodmychadla. Nižší hmotnost společně s menším obsahem plochy při stejné rychlosti výfukových plynů dosáhnout vyšších otáček turbodmychadla a tím i většího výkonu. Regulace tlaku je řešena usměrňováním toku výfukových plynů vedoucích do turbínové skříně na lopatky, nebo přímo do výfuku. Nejjednodušším řešením je použití přepouštěcího ventilu (obr ), při jehož otevření odchází plyny cestou nejmenšího odporu, tedy do výfuku. Ventil je ovládaný přetlakem, který stlačí pružinu a otevře tento ventil, nebo nepřímo pomocí elektromagnetického ventilu. Ten ovládá přepouštěcí ventil turbodmychadla. Další možností je plynulá regulace toku plynů přímo v turbínové skříni (obr ). Rotačně uložené lopatky se mohou otáčet na stěně turbíny, tím je usměrňováno množství a rychlost proudících plynů. Při malém natočení lopatek je průřez pro proudění plynů malý, tím se zvýší rychlost proudění a otáčky turbíny. Při vyšších otáčkách se vstupní průřez zvětší, proto se turbínové kolo otáčí pomaleji a sníží se tlak 21

22 přeplňování. Toto řešení umožňuje co nejlepší využití energie výfukových plynů a dosažení rychlého nárůstu točivého momentu motoru při jeho akceleraci (Hromádko a kol. 2011, str. 284). Tato konstrukce je využívána především u výkonnějších verzí. Nevýhodou systému je postupné zatuhnutí otočných lopatek, ke kterému dochází především při krátkých jízdách a při velmi úsporné jízdě, kdy jsou lopatky nastaveny v jedné poloze a nedochází k jejich otáčení. V případě prudké akcelerace se lopatky neotočí dostatečně rychle, proto nenaroste tlak v sacím potrubí v dostatečné velikosti a v dostačující rychlosti. Řídící jednotka tuto prodlevu vyhodnotí jako možnou závadu na řízení turbodmychadla a proto celý systém odpojí. O tomto stavu se hovoří, jako o nouzovém stavu chodu motoru. Ovládání popsané regulace zajišťuje podtlakový regulační ventil. Velikost podtlaku je potom řízen řídící jednotkou pomocí elektromagnetického ventilu. U některých automobilů je pro přesnější regulaci použita elektrický akční člen, který ovládá natáčení lopatek přímo, bez využití podtlaku. Při stlačení vzduchu dojde ke zvýšení jeho teploty Z termomechanické rovnice pro izobarický děj ( Groda, Vítěz, 2008) je patrné, že zvýšení účinnosti turbodmychadla lze dosáhnout ochlazením nasávaného vzduchu. Proto se často vkládá mezi dmychadlovou skříň a sání motoru vkládá chladič stlačeného vzduchu, tzv. mezichladič. Snížením teploty stlačeného vzduchu se zvýší jeho objemové množství, tlačené do válce motoru. Ochlazení je prováděno na teplotu blízkou teplotě před stlačením (Vlk 2003, str. 478) Dowsizing Všechny systémy popsané v předchozím textu jsou dnes využívány při vývoji a výrobě moderních motorů. Na obrázcích a je patrný výsledek provedených změn. Jedná se o otáčkové charakteristiky zážehového motoru 1,4 TSI a vznětového motoru 1.6 TDI, montovaných například ve vozech Škoda Octavia. 22

23 Především u zážehového motoru1,4 TSI, který dosahuje výkonu 92 KW je vidět nárůst točivého momentu již v nízkých otáčkách. Od 1500 min. -1 točivý moment konstantní až do otáček 4000 min. -1. Díky tomu lze s automobilem jezdit v nízkých otáčkách. V tomto režimu lze s automobilem jezdit za velice příznivé spotřeby paliva při tvorbě nízkých emisí ve výfukových plynech. Vznětový motor je 1,6 TDI, dosahující výkonu 72 KW dosahuje maximálního točivého momentu od 1900 do otáček 2500 min. -1. Díky dostatečnému výkonu již při otáčkách 2500 min. -1 lze i s tímto motorem jezdit velice efektivně již při nízkých otáčkách. Oba zmiňované motory jsou velice dobrým příkladem využití dowsizingu ve vývoji konstrukce moderních spalovacích motorů. 4. Klikový mechanismus spalovacího motoru Zvyšování výkonu moderních motorů zároveň znamená větší nárok na únosnost materiálu. Nejvíce namáhanou skupinou je píst společně s ojnicí, která působí na klikový hřídel. Klikový hřídel pístového spalovacího motoru zabezpečuje spolu s ojnicí kinematický převod přímočarého pohybu pístu na pohyb rotační. Klikový hřídel přejímá na čepu kliky sílu převedenou z pístů přes pístní čepy a přes ojnici a předává ji dále na setrvačník, spojku apod. Současně zabezpečuje konstrukce klikového hřídele i částečné vyvážení setrvačných sil a momentů posuvných a rotujících částí pomocí protizávaží, pohon rozvodu, příslušenství a pomocných agregátů motoru. (Vlk 2003, str. 282). 23

24 4.1. Klikový hřídel Stále větší požadavky na snižování vibrací motorů vede k tomu, že klikové hřídele moderních spalovacích motorů jsou navrhovány s ohledem na minimalizaci torzního a ohybového kmitání. Samozřejmostí také zůstává správné dimenzování klikového hřídele z pevnostního a únavového hlediska. Uložení klikového hřídele je pro nejčastější čtyřválcový motor provedeno na pěti hlavních ložiscích Konstrukce klikového hřídele Klikový hřídel se skládá z hlavních čepů, které rotují po kluzných ložiskách v klikové skříni. Tyto čepy jsou umístěny v ose otáčení klikového hřídele. Další součástí jsou ojniční čepy, na kterých jsou uloženy hlavy ojnic. Hlavní a ojniční čepy jsou spojeny rameny kliky. Na výstupní straně klikového hřídele je upevněn setrvačník, na kterém je nejčastěji umístěn spojkový mechanismus. Na protilehlé straně se nachází hnací kolo vačkového hřídele, případně i pohon olejového čerpadla. Zcela na konci je potom umístěn torzní tlumič kmitů, jehož součástí je řemenice pro pohon ostatních agregátů jako například alternátor, vodní čerpadlo apod. Konstrukční řešení klikových hřídelí je určeno mnoha faktory a to počet válců, vzájemná poloha os válců a pořadí zapalování motoru. Podle typu motoru je možné rozlišit klikové hřídele určené pro řadové motory, pro motory se skloněnými válci (V motory) a motory s protiběžnými písty (Box motory) (Hromádko a kol. 2011, str. 95). Dalším rozdělením klikových hřídelů je na dělené a nedělené. V případě motorů pro osobní automobily mohou být protizávaží konstrukčně vyřešeny jako součást součástí klikového hřídele, nebo jsou na klikový hřídel namontovány. Tato technologie se používá jen v ojedinělých případech, kdy konstrukce motoru nedovoluje jinou možnost. Ve většině případů se používají monolitické klikové hřídele, jejichž výroba je ekonomicky výhodnější. Hlavní čep slouží pro uložení klikového hřídele do klikové skříně. Rozměry čepu jsou určeny pevností materiálu, tlakem na povrchu čepu, velikostí torzního namáhání způsobené točivým momentem a velikostí torzním kmitání klikového hřídele. Ojniční čep přenáší síly z pístu přes ojnici na klikový hřídel. Na jednom ojničním čepu je uložena jedna ojnice. U šestiválcových motorů s umístěním válců do V jsou 24

25 dva ojniční čepy umístěny přímo vedle sebe. Jejich osy jsou však předsazené. Díky tomuto řešení jsou pootočení klikové hřídele mezi jednotlivými zážehy stejná. Díky tomu je docíleno rovnoměrnějšího chodu motoru. Pro rozměr ojničního čepu je rozhodující především jeho pevnost vůči maximálnímu tlaku plynů, které na něho působí přes píst a ojnici. Čep je namáhán také na ohyb, zároveň je zatěžován kmitočtem vlastního klikového hřídele. Velikost redukovaných hmotností torzní soustavy je ovlivněna hmotností ojničního čepu, proto je snahou konstruktérů použití co možná nejmenších ojničních čepů. Rameno klikového hřídele spojuje jednotlivé hlavní a ojniční čepy. V případě staršího uložení klikového hřídele na třech hlavních ložiscích, případně u šestiválcových motorů spojují ramena dva ojniční čepy s hlavními čepy. Těžiště ramene se umísťuje co možná nejblíže k ose rotace. Proti ramenům jsou umístěny protizávaží. Ty slouží k odlehčení hlavních ložisek od zatížení způsobeného odstředivými silami. S ohledem na konstrukci jednotlivých motorů a klikových hřídelů se ramena a protizávaží obrábějí pouze v případě nutnost. V opačném případě se jejich povrch vzhledem k jejich poměrně složitému tvaru nijak neobrábí. Další rozdíl je způsob rozvodu mazacího oleje. Buď je olej přiváděn z horní části jednoho ložiskového uzlu hlavního čepu, odkud je rozveden dále do jednotlivých ložiskových uzlů, nebo je přívod mazacího oleje do jednotlivých hlavních ložiskových uzlů, odkud je rozváděn mazacími kanály v klikovém hřídeli pouze do ložiskových uzlů ojničních ložisek. Tento způsob je rozšířen především pro menší zeslabení materiálu. V některých případech se používá kombinace obou způsobů. Tím je umožněno použití mazacích kanálů o menších průměrech Používané materiály Materiály pro klikové hřídele se volí podle zátěže a výkonu motoru a podle výrobního procesu. Klikové hřídele v motorech určených pro osobní automobily jsou kované, nebo lité. 25

26 Litiny Výhodou litinových klikových hřídelů je především jejich větší ohybová tuhost a schopnost použitého materiálu tlumit přenášené vibrace. Nevýhodou je nutnost navrhování větších průměrů jednotlivých čepů a zároveň větších přechodových poloměrů mezi jednotlivými rameny a čepy. Z výrobního hlediska jsou výhodné malé přídavky na následné opracování, které jsou při odlévání dostatečné. Lité klikové hřídele se používají u vznětových i zážehových motorů, převážně jsou však použity u méně zatížených motorů s menším výkonem. Materiál používaný pro výrobu klikových hřídelů je například vysoce kvalitní litina s kuličkovým grafitem, což je vysoce jakostní materiál, u kterého lze najít přednosti ocelí na odlitky a zároveň předností litiny s lupínkovým grafitem. Tento materiál má velmi vysoké hodnoty meze kluzu a tažnosti. Při spojení s vysokou pevností v tahu jsou litiny s kuličkovým grafitem srovnatelné s ocelí. Zároveň si zachovává vlastnosti litiny s lupínkovým grafitem, jako je schopnost tlumit přenášené vibrace, menší vrubová citlivost a výborné třecí vlastnosti. Litina je samozřejmě velice dobře slévatelná s výbornou obrobitelností. Předností těchto litin je rovněž vyšší hodnota modulu pružnosti E, která se pohybuje mezi až MPa. V porovnání s litinou s lupínkovým grafitem jsou pevnostní charakteristiky u litin s kuličkovým grafitem méně závislé na tloušťce stěny odlitku.(ptáček a kol. 2002, str. 167). Příklady použití tohoto druhu litiny s kuličkovým grafitem uvádí tabulka Tab Použití litiny s kuličkovým grafitem (Ptáček a kol., 2002) Označení litiny Tloušťka stěny Použití odlitků odlitku[mm] EN-GLS až 100 i více (ČSN ) EN-GLS až 100 i více (ČSN ) EN-GLS až 100 i více Součásti silničních vozidel a zemědělských strojů, na tělesa armatur a jiné dynamicky namáhané odlitky Součásti silničních vozidel a zemědělských strojů, na převodové skříně, tělesa armatur a jiné dynamicky namáhané odlitky Součástky staticky dynamicky namáhané, na vodící a kluzné lišty, tělesa armatur, na 26

27 (ČSN ) EN-GLS až 100 (ČSN ) EN-GLS (ČSN ) 5 až 75 válečky rovnaček a podávací válečky, na převodové skříně Součásti namáhané mechanicky a otěrem, na klikové a vačkové hřídele, na ozubená kola, válce, na písty a pístní kroužky apod. Součásti značně namáhané mechanicky a otěrem, na ozubená kola a vačkové hřídele, na oběžná a rozváděcí kola čerpadel, na brzdové bubny EN-GLS (ČSN ) 5 až 35 Součásti značně mechanicky namáhané a odolné proti otěru Kované klikové hřídele Další možností je výroby klikových hřídelí pomocí kování. Této technologie je použito především při konstrukci vidlicových motorů s umístěním válců do V, nebo motorů o menším objemu, ale s velkým výkonem. Právě tyto parametry jsou sledovány u moderních motorů, proto jsou dnes tyto klikové hřídele velice často používány. Kované hřídele se vyrábí nejčastěji z materiálů 12050, 15131, 16342, (Hromádko a kol. 2011, str. 96). U více zatěžovaných motorů jsou pro výrobu určeny materiály , Ty jsou poté zušlechtěny na pevnost 800 až 950 MPa. Oceli k lití U moderních motorů jsou dnes často používány klikové hřídele lité z oceli. Jedná se o legované oceli. Tyto mají dostatečné parametry pro použití v nových motorech. Tvrdost materiálů se pohybuje na hranici 300 HV, což odpovídá pevnosti 940 MPa. U více zatížených motorů jsou jednotlivé čepy kaleny. Tím je dosaženo tvrdosti až 500 HV (tvrdost podle Vickerse, ČSN ), což odpovídá pevnosti 1480MPa. (přepočet proveden dle ČSN EN ISO 18265). V přiložené tabulce a je popsán 27

28 materiál pro výrobu klikové hřídele používané v motorech Mercedes 2,2 CDi, které dosahují výkonů od 65 až 120 KW. Jedná se o materiál 30 Mn5, respektive Tab Materiálový rozbor klikového hřídele Mercedes 2,2 CDi, 1. část ( Přečková, 2012) Prvek C S Mn Si P Cu Si Cr % 0,40 0,054 1,49 0,53 0,009 0,12 0,087 0,11 Tab Materiálový rozbor klikového hřídele Mercedes 2,2 CDi, 2. část ( Přečková, 2012) Prvek Mo V Ti Co Nb W As Sn % 0,022 <0,003 <0,005 0,013 <0,001 <0,005 0,007 0, Ojnice Ojnice slouží k přenosu sil mezi pístem a klikovým hřídelem. U čtyřdobého motoru je ojnice namáhána proměnnou silou na tah i na tlak. Při provozu vzniká na ojnici: - tlakové namáhání působící podélně přes píst a ojniční čep - ohybové namáhání na dřík ojnice z důvodu neustálého kývavého pohybu dříku kolem ojničního čepu - namáhání vzniklé od setrvačných sil, vznikající následkem periodicky se měnící rychlosti pístu, Tyto síly se projevují jako tlakové a tahové síly v podélném směru Vzhledem k časové proměnlivosti působících silových účinků je ojnice namáhána únavově (Hromádko a kol. 2011, str. 92). Základním požadavkem na ojnici je vysoká torzní tuhost horního oka pro uložení pístního čepu a spodního oka sloužící jako ložiskový uzel pro uložení ojničního ložiska na klikovém hřídeli. Při konstrukci je na ojnici z hlediska minimalizace posuvných sil kladen důraz na co možná nejmenší hmotnost. Zároveň jsou pro ojnici jasně vymezeny požadavky a to zejména na velikost spodního ojničního oka. Jeho velikost musí být dostatečná, aby byly dodrženy požadavky na dostatečnou tuhost. Zároveň je tato 28

29 velikost limitována průměrem válce, kterým se musí toto oko při montáži prosunout při montáži a demontáži ojnice a pístu. Přílišné dimenzování ojničního oka zvětšuje nevyváženou rotující hmotu klikového ústrojí, což se může nepříznivě projevit na zatížení ložisek a na dynamice motoru (torzní kmitání) (Matějovský, Novák, Němec 1994, str. 72). Pro výrobu ojnic jsou použity velmi kvalitní materiály, které jsou schopny přenést zmiňované tlaky a síly při poměrně malé velikosti ojnic. Nejčastěji jsou použity chromniklové oceli, případně temperované oceli. U závodních vysokootáčkových motorů jsou používány ojnice vyrobeny z titanových slitin. Pro výrobu ojnic se používá technologie zápustkového kování. Další možnou technologií je slinutí práškové oceli. Použití této technologie je výhodnější pro možnou redukci velikosti dílu a zároveň snížení její hmotnosti. Konstrukčně lze ojnici rozdělit na tři díly: - ojniční oko (oko pro pístní čep) - hlava ojnice (slouží jako ložiskový uzel pro ojniční ložisko na klikovém hřídeli) - dřík ojnice (spojuje ojniční oko a hlavu ojnice) Ojniční oko V ojničním oku je uložen pístní čep, který spojuje ojnici s pístem. Toto spojení je kluzné, v ojničním oku je zalisováno pouzdro, které slouží jako kluzné ložisko pro zmiňované kluzné uložení čepu. U zážehových motorů se často používá pevné uložení pístního čepu, kdy je pístní čep uložen v ojničním oku s přesahem. Pístní čep je v tomto případě suvně uložen v pístu. Ojniční oko se konstruuje jako nedělené. Dřík ojnice Tento díl ojnice slouží ke spojení ojničního oka a hlavy ojnice. Zároveň je zatěžován tlakem a tahem. Pro odlehčení ojnice je použit profil dříku I. Toto provedení splňuje nejlépe potřebné nároky. Pro omezení možné únavové deformace jsou všechny přechody mezi dříkem a ostatními díly hladké a zaoblené. 29

30 V některých případech je dříkem veden mazací kanál na přívod mazacího oleje. U moderních motorů se od tohoto kanálu ustupuje z důvodu možného snížení pevnosti celé ojnice. Hlava ojnice V hlavě ojnice je umístěno kluzné ojniční ložisko. Z tohoto důvodu je třeba zachovat její dostatečnou tuhost a tvarovou stálost tak, aby nedocházelo k nadměrnému opotřebení ojničního ložiska. Hlava ojnice je ve většině případů dělená. Obě části jsou spojeny pomocí šroubového spoje. Pro přesné spojení obou dílu při jejich kompletaci je použito různých druhů zajištění. V dřívější praxi se využívalo kalibrovaných šroubů, kolíků, případně ozubených dělících ploch. Nejčastějším dnes využívaným způsobem je využití řízeného lomu při výrobě ojnice. To zajišťuje zcela přesnou identifikaci jednotlivých dílů a zároveň jejich usazení proti sobě. Vzniklý lom musí být křehký a nesmí nastat žádná plastická deformace (Vlk 2003, str. 279). Šroubové spoje jsou utaženy na předepsaný utahovací moment odpovídající spoji s dynamickým zatížením. Dělení je provedeno kolmo k ose dříku ojnice. V některých případech je použito dělení hlavy ojnice šikmo od osy dříku a to pod úhlem až. Tento způsob je využit především u vidlicových a boxerových motorů a to z montážních důvodů Ložiska klikového hřídele Klikový hřídel je uložen v kluzných ložiscích. Jejich výhodou je tišší chod, větší životnost, především nižší náklady na výrobu. Další předností proti valivým ložiskům je menší zastavěný prostor potřebný pro jejich použití. Jejich nevýhoda spočívá ve větších nárocích na dostatečné mazání. Dále vyžadují větší tuhost ložiskových uzlů. Pro styk s kluzným ložiskem jsou na klikovém hřídeli jednotlivé čepy. Ty jsou povrchově opracovány tak, aby hrubost povrchu těchto funkčních ploch dosahovala R a = 0,2 až 0,4 µm. Přesnost opracování ložiskových pánví je potom R a =0,4 až 0,8 µm. Makro- i mikrogeometrie funkčních ploch ložiskových uzlů musí být tím lepší, čím tvrdší je povrch čepu a ložiskový materiál a čím vyšší jsou provozní otáčky (Matějovský, Novák, Němec 1994, str. 67). 30

31 Koncepce ložiskových uzlů Pro spolehlivost a funkčnost kluzného uložení je důležitá celková konstrukce ložiskových uzlů. Celá konstrukce musí být dostatečně dimenzovaná tak, aby zůstala po celou dobu provozu tuhá a aby nedocházelo k jejich deformaci. Tuto podmínku lze poměrně snadno splnit u hlavních ložisek klikového hřídele. U ojničních ložisek je tento problém vyřešen tenkovrstvými ložisky. Díky tomu lze zachovat dostatečnou šířku ojničních těles tak, aby byla zaručena jeho dostatečná tuhost. Víka pro uložení ložisek jsou konstrukčně řešeny jako jednotlivé díly a jsou vyrobeny z oceli, případně litiny a to i při požití bloku motoru z hliníkové slitiny. V některých případech je pro uložení klikového hřídele použito děleného bloku motoru. Dělící plochy bloku jsou umístěny ve středu uložení klikového hřídele. Tento způsob je více odolný proti normálovému i smykovému napětí. V případě použití bloku z lehkých hliníkových slitin je tento materiál použit na oba díly bloku motoru. Otvory pro uložení kluzných ložisek jsou opracovány ve staženém stavu. Ložisková víka musí přesně dosedat na protilehlou část ložiskového tělesa. Pro zajištění geometrické přesnosti uložení ložiskových pánví se používá zajištění pomocí šikmých zámků, pravoúhlých zámků, šikmým zubeným zámkem, nebo lícovanými kolíky, případně lícovanými šrouby. U moderních motorů se často používá u ojničních uložení dělení ojničního oka řízeným lomem. Tato technologie je výhodná pro jedinečnost jednotlivých lomů, které zaručuje nezaměnitelnost jednotlivých dílů a zároveň je dostatečně zaručena odolnost proti posunu jednotlivých dílů. Ke spojení ložiskových vík s ložiskovými tělesy se používají předepsané šrouby, nebo matice. Na každou ložiskovou pánev jsou určeny ve většině případů dva šrouby či matice. U moderních motorů se častěji používají šrouby a to na upevnění hlavních i ojničních ložiskových pánví. Osy ojničních šroubů jsou umístěny co možná nejblíže čepu klikového hřídele. Šrouby se utahují asi na trojnásobek největší dynamické provozní síly, který zajišťuje trvalý silový styk obou částí ( předepjatý šroubový spoj s tahovým přepjetím) (Matějovský, Novák, Němec 1994, str. 68). V případě hlavních ložiskových pánví především u motorů s uspořádáním válců do V se doplňuje spojení pomocí bočních šroubů pro zvětšení této silové vazby. Utažení jednotlivých dílů ložiskových uzlů je nutné provést přesně podle montážních pokynů. Ty jsou vypočteny podle rovnice v tahu. U starší konstrukce motorů byly využívány šrouby, jejichž utažení bylo vypočteno s nižším předpětím, u 31

32 moderních konstrukcí je využita montáž šroubů s předpětím. U těchto šroubů dochází k deformaci. Proto je nutné při montáži jednotlivých ložiskových uzlů použít vždy nové Konstrukce kluzných ložisek Kluzná ložiska pro klikovou hřídel lze rozdělit na ojniční, hlavní radiální ložiska a axiální ložiska, které jsou uloženy v hlavním uložení klikového hřídele. Ojniční ložiska podle způsobu mazání válce motoru mohou být vybaveny otvory pro rozstřikové mazání a nejsou vybaveny mazací drážkou pro přívod mazacího oleje. U starších motorů byly ložiska vybaveny zajišťovacím výstupkem, který se vsadil do vyfrézované drážky v hlavě ojnice. Toto zajištění sloužilo k přesnému usazení ojničního ložiska a zároveň bránilo proti otočení ložiska v uložení ojnice při provozu. U moderních motorů se tyto zámky ve většině případů již nepoužívají. Hlavní ložiska podle způsobu přívodu mazacího oleje šířky ložiskových uzlů jsou ve středu ložiskových pánví vytvořeny mazací drážky, které slouží k přívodu oleje z horního uložení klikového hřídele do spodní pánve, které je více namáhaná. Ložiska jsou vybaveny zajišťovacím výstupkem popisovaným u ojničního ložiska. Axiální ložiska na klikový hřídel působí podélné síly a to především od strany setrvačníku, kde je ve většině případů upevněna spojka. Proto musí být součástí uložení klikového hřídele i axiální ložiska. Tyto ložiska jsou nejčastěji dělená ve tvaru půlměsíce. Ložiska jsou usazena v jednom uložení hlavního radiálního ložiska a to z obou stran tak, aby bylo zaručeno přesné axiální uložení klikového hřídele. Ložiska jsou uložena v horním či spodním uložení hlavního ložiska, případně po celém obvodu uložení jednoho ložiskového uzlu. Ložisko je uloženo jako plovoucí, proto je vždy zajištěno proti otočení. V častých případech je axiální ložisko konstrukčně vyřešeno jako součást hlavního radiálního ložiska Materiál kluzných ložisek Základní materiál kluzných ložisek je ocel, která je u radiálních ložisek vytvarována do tvaru pánve. Do této ocelové pánve se nalijí nebo naspékají olověné bronzy, hliníková výstelka se naválcuje (Matějovský, Novák, Němec 1994, str. 68). 32
