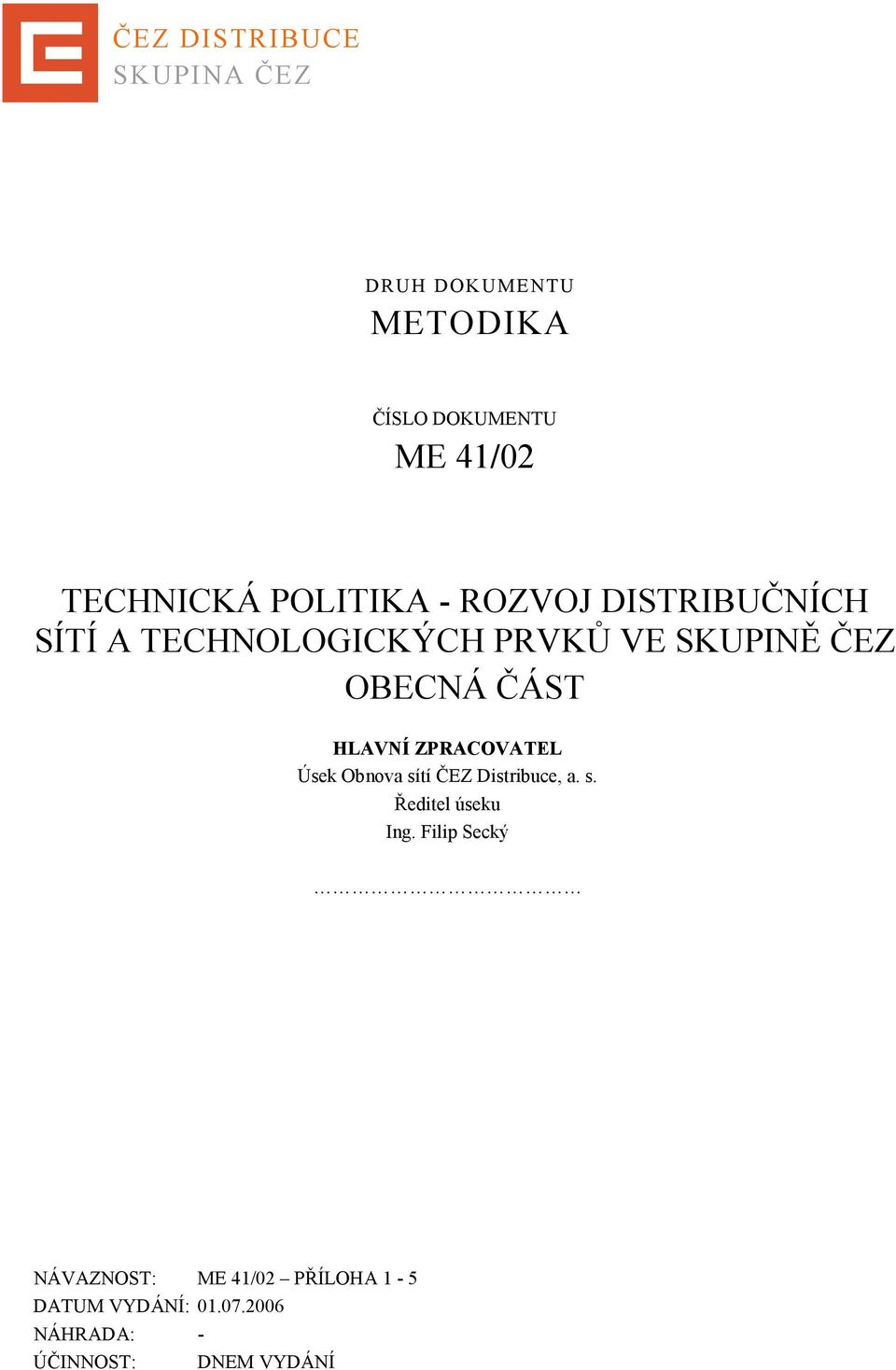

1 ČEZ DISTRIBUCE SKUPINA ČEZ DRUH DOKUMENTU METODIKA ČÍSLO DOKUMENTU ME 41/02 TECHNICKÁ POLITIKA - ROZVOJ DISTRIBUČNÍCH SÍTÍ A TECHNOLOGICKÝCH PRVKŮ VE SKUPINĚ ČEZ OBECNÁ ČÁST HLAVNÍ ZPRACOVATEL Úsek Obnova sítí ČEZ Distribuce, a. s. Ředitel úseku Ing. Filip Secký NÁVAZNOST: ME 41/02 PŘÍLOHA 1-5 DATUM VYDÁNÍ: NÁHRADA: - ÚČINNOST: DNEM VYDÁNÍ

2 OBSAH 1 ÚVODNÍ USTANOVENÍ Účel ROZSAH ZÁVAZNOSTI ZÁKLADNÍ POJMY A ZKRATKY Základní pojmy Zkratky TECHNICKÁ POLITIKA Parametry sítí Parametry sítí vvn Parametry distribučních sítí vn Parametry distribučních sítí nn Trendy zatížení dle kategorie odběrů pro bytové objekty Uvažované stupně elektrizace bytů pro jednotlivé typy zástavby Města centrální oblasti Města sídliště Města vilové čtvrti, okrajové obce Venkovské obce Hodnoty měrného zatížení pro uvažované stupně elektrizace bytového odběru a typy zástavby Typ zástavby: Města centrální oblasti Typ zástavby: Města sídliště Typ zástavby: Města vilové čtvrti, okrajové obce Typ zástavby: Venkovské obce KONCEPCE PRVKOVÁ Standardizace materiálů PPN vazba na standardy SEZNAM PŘÍLOH Strana 2 (celkem 13)

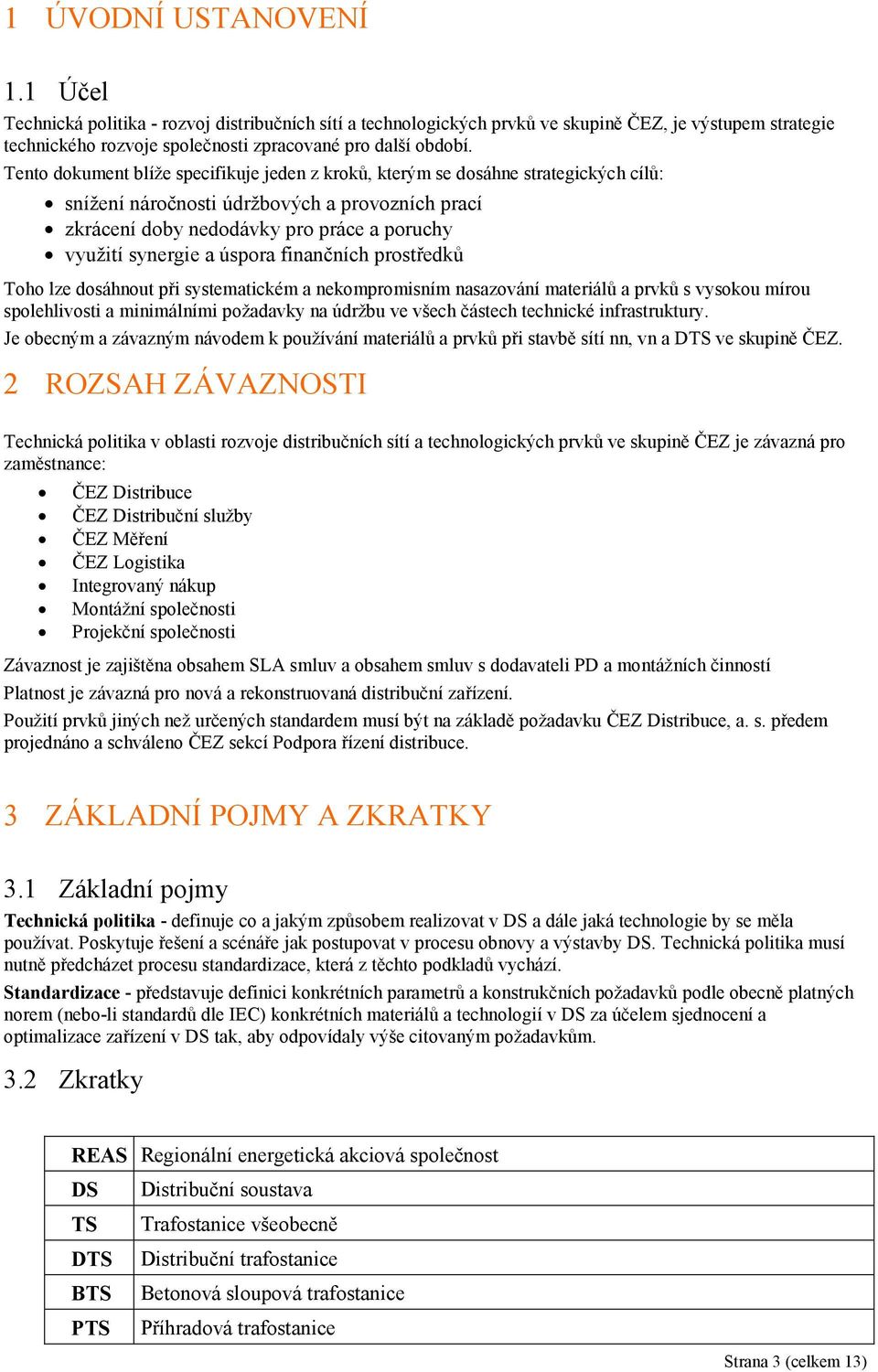

3 1 ÚVODNÍ USTANOVENÍ 1.1 Účel Technická politika - rozvoj distribučních sítí a technologických prvků ve skupině ČEZ, je výstupem strategie technického rozvoje společnosti zpracované pro další období. Tento dokument blíže specifikuje jeden z kroků, kterým se dosáhne strategických cílů: snížení náročnosti údržbových a provozních prací zkrácení doby nedodávky pro práce a poruchy využití synergie a úspora finančních prostředků Toho lze dosáhnout při systematickém a nekompromisním nasazování materiálů a prvků s vysokou mírou spolehlivosti a minimálními požadavky na údržbu ve všech částech technické infrastruktury. Je obecným a závazným návodem k používání materiálů a prvků při stavbě sítí nn, vn a DTS ve skupině ČEZ. 2 ROZSAH ZÁVAZNOSTI Technická politika v oblasti rozvoje distribučních sítí a technologických prvků ve skupině ČEZ je závazná pro zaměstnance: ČEZ Distribuce ČEZ Distribuční služby ČEZ Měření ČEZ Logistika Integrovaný nákup Montážní společnosti Projekční společnosti Závaznost je zajištěna obsahem SLA smluv a obsahem smluv s dodavateli PD a montážních činností Platnost je závazná pro nová a rekonstruovaná distribuční zařízení. Použití prvků jiných než určených standardem musí být na základě požadavku ČEZ Distribuce, a. s. předem projednáno a schváleno ČEZ sekcí Podpora řízení distribuce. 3 ZÁKLADNÍ POJMY A ZKRATKY 3.1 Základní pojmy Technická politika - definuje co a jakým způsobem realizovat v DS a dále jaká technologie by se měla používat. Poskytuje řešení a scénáře jak postupovat v procesu obnovy a výstavby DS. Technická politika musí nutně předcházet procesu standardizace, která z těchto podkladů vychází. Standardizace - představuje definici konkrétních parametrů a konstrukčních požadavků podle obecně platných norem (nebo-li standardů dle IEC) konkrétních materiálů a technologií v DS za účelem sjednocení a optimalizace zařízení v DS tak, aby odpovídaly výše citovaným požadavkům. 3.2 Zkratky REAS Regionální energetická akciová společnost DS TS DTS BTS PTS Distribuční soustava Trafostanice všeobecně Distribuční trafostanice Betonová sloupová trafostanice Příhradová trafostanice Strana 3 (celkem 13)

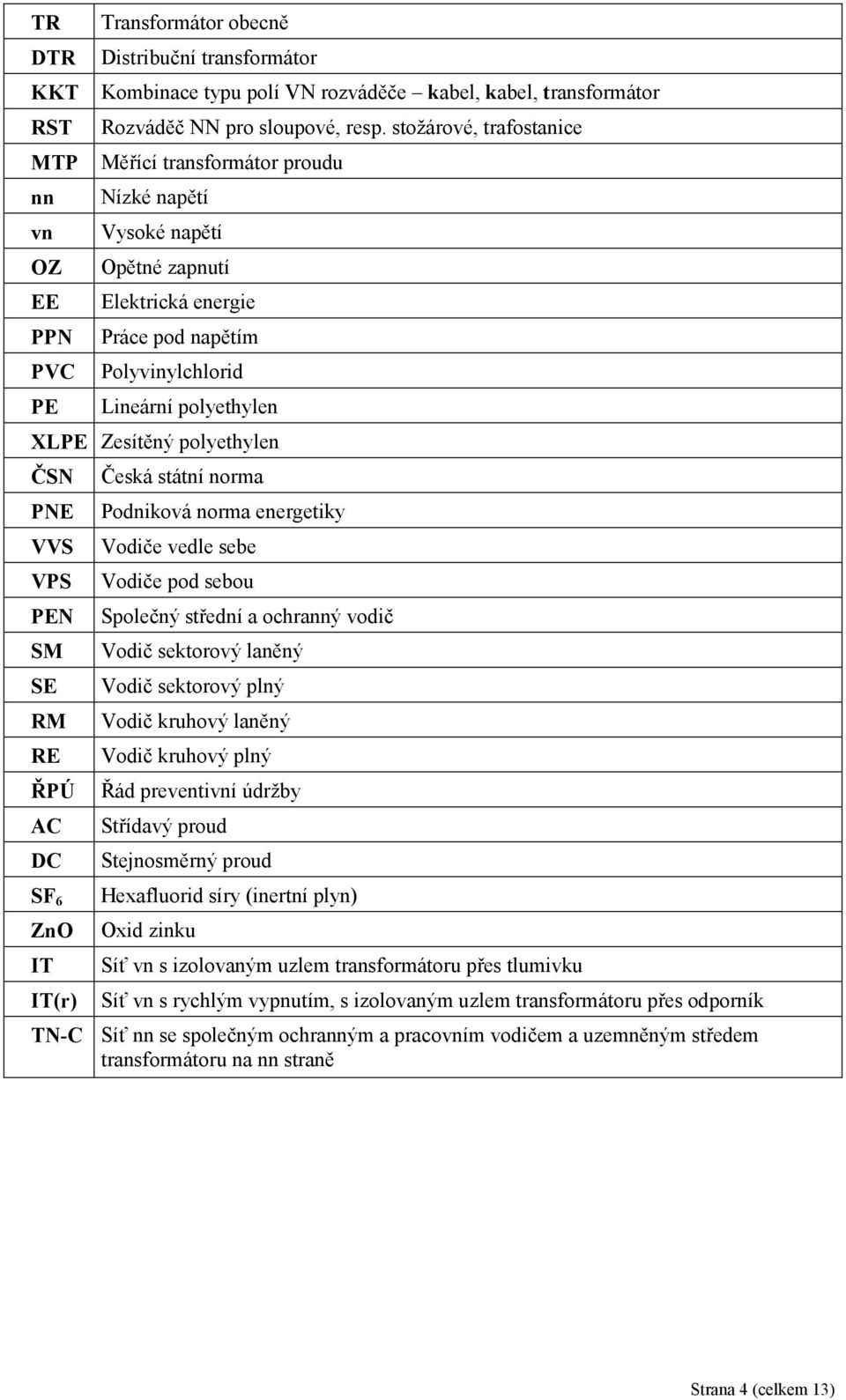

4 TR DTR KKT RST MTP nn vn OZ EE PPN PVC PE Transformátor obecně Distribuční transformátor Kombinace typu polí VN rozváděče kabel, kabel, transformátor Rozváděč NN pro sloupové, resp. stožárové, trafostanice Měřící transformátor proudu Nízké napětí Vysoké napětí Opětné zapnutí Elektrická energie Práce pod napětím Polyvinylchlorid Lineární polyethylen XLPE Zesítěný polyethylen ČSN PNE VVS VPS PEN SM SE RM RE ŘPÚ AC DC SF 6 ZnO IT IT(r) Česká státní norma Podniková norma energetiky Vodiče vedle sebe Vodiče pod sebou Společný střední a ochranný vodič Vodič sektorový laněný Vodič sektorový plný Vodič kruhový laněný Vodič kruhový plný Řád preventivní údržby Střídavý proud Stejnosměrný proud Hexafluorid síry (inertní plyn) Oxid zinku Síť vn s izolovaným uzlem transformátoru přes tlumivku Síť vn s rychlým vypnutím, s izolovaným uzlem transformátoru přes odporník TN-C Síť nn se společným ochranným a pracovním vodičem a uzemněným středem transformátoru na nn straně Strana 4 (celkem 13)

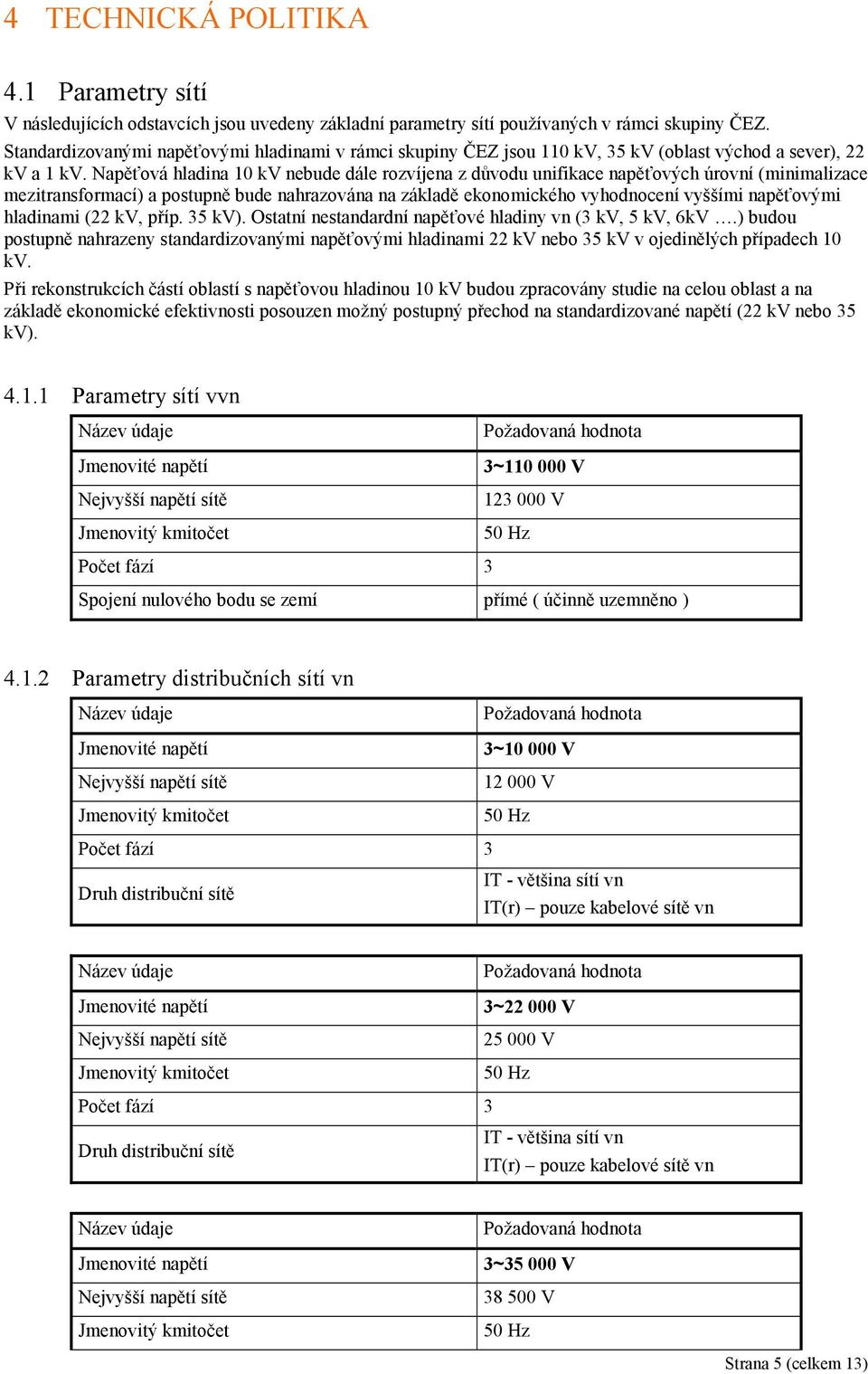

5 4 TECHNICKÁ POLITIKA 4.1 Parametry sítí V následujících odstavcích jsou uvedeny základní parametry sítí používaných v rámci skupiny ČEZ. Standardizovanými napěťovými hladinami v rámci skupiny ČEZ jsou 110 kv, 35 kv (oblast východ a sever), 22 kv a 1 kv. Napěťová hladina 10 kv nebude dále rozvíjena z důvodu unifikace napěťových úrovní (minimalizace mezitransformací) a postupně bude nahrazována na základě ekonomického vyhodnocení vyššími napěťovými hladinami (22 kv, příp. 35 kv). Ostatní nestandardní napěťové hladiny vn (3 kv, 5 kv, 6kV.) budou postupně nahrazeny standardizovanými napěťovými hladinami 22 kv nebo 35 kv v ojedinělých případech 10 kv. Při rekonstrukcích částí oblastí s napěťovou hladinou 10 kv budou zpracovány studie na celou oblast a na základě ekonomické efektivnosti posouzen možný postupný přechod na standardizované napětí (22 kv nebo 35 kv) Parametry sítí vvn Název údaje Jmenovité napětí Nejvyšší napětí sítě Jmenovitý kmitočet Požadovaná hodnota 3~ V V 50 Hz Počet fází 3 Spojení nulového bodu se zemí přímé ( účinně uzemněno ) Parametry distribučních sítí vn Název údaje Jmenovité napětí Nejvyšší napětí sítě Jmenovitý kmitočet Požadovaná hodnota 3~ V V 50 Hz Počet fází 3 Druh distribuční sítě IT - většina sítí vn IT(r) pouze kabelové sítě vn Název údaje Jmenovité napětí Nejvyšší napětí sítě Jmenovitý kmitočet Požadovaná hodnota 3~ V V 50 Hz Počet fází 3 Druh distribuční sítě IT - většina sítí vn IT(r) pouze kabelové sítě vn Název údaje Jmenovité napětí Nejvyšší napětí sítě Jmenovitý kmitočet Požadovaná hodnota 3~ V V 50 Hz Strana 5 (celkem 13)

6 Počet fází 3 Druh distribuční sítě IT - většina sítí vn IT(r) pouze kabelové sítě vn Parametry distribučních sítí nn Název položky Jmenovité napětí Požadovaná hodnota 400/230 V Nejvyšší napětí sítě Un + 10 % Jmenovitý kmitočet Rozvod v distribuční síti Druh distribuční sítě 50 Hz 4 vodičový (L1, L2, L3, PEN) TN-C 4.2 Trendy zatížení dle kategorie odběrů pro bytové objekty Výkonové podklady byly zpracovány EGÚ Brno pro časové úrovně, které popisují: výchozí stav (r. 2000) výhledový stav (r. 2015) Uvažované stupně elektrizace bytů pro jednotlivé typy zástavby Základní stupně elektrizace A odběr el. pro: základní spotřebiče B1 B2 C 1 nižší stupeň C 2 vyšší stupeň A + el. vaření B1 + el. ohřev TUV B2 + el. vytápění B2 + el. vytápění Strana 6 (celkem 13)

7 Města centrální oblasti kategorie elektrizace jednotné smíšené složení odběru bez el. vytápění stupeň podíl jednotlivých kategorií (%) elektrizace A B1 B2 A 100% B1 100% B2 100% C1 (nižší stupeň) C2 (vyšší stupeň) s el. C1 100 % vytápěním C2 100 % bez el. 30 % B1 70 % 30 % vytápění 30 % B2 70 % 30 % s el. 30 % C1 70 % 30 % vytápěním 30 % C2 70 % 30 % Města sídliště Uvažují se stejné stupně elektrizace jako pro města centrální oblasti (kap ) Města vilové čtvrti, okrajové obce kategorie složení stupeň podíl jednotlivých kategorií (%) elektrizace odběru elektrizace A B1 B2 C1 C2 A 100 % jednotné bez el. vytápění B1 100 % B2 100 % bez el. vytápění 30 % B1 70 % 30 % 10 % C1 65 % 25 % 10 % 20 % C1 55 % 25 % 20 % smíšené s vytápěním 40 % C1 40 % 20 % 40 % elektřinou 60 % C1 30 % 10 % 60 % (nižší stupeň) 80 % C1 15 % 5 % 80 % jednotné 100 % C1 100 % 10 % C2 65 % 25 % 10 % 20 % C2 55 % 25 % 20 % s vytápěním smíšené 40 % C2 40 % 20 % 40 % elektřinou 60 % C2 30 % 10 % 60 % (vyšší stupeň) 80 % C2 15 % 5 % 80 % jednotné 100 % C2 100 % Venkovské obce Uvažují se stejné stupně elektrizace jako pro města vilové čtvrti nebo okrajové obce (viz kap ) Strana 7 (celkem 13)

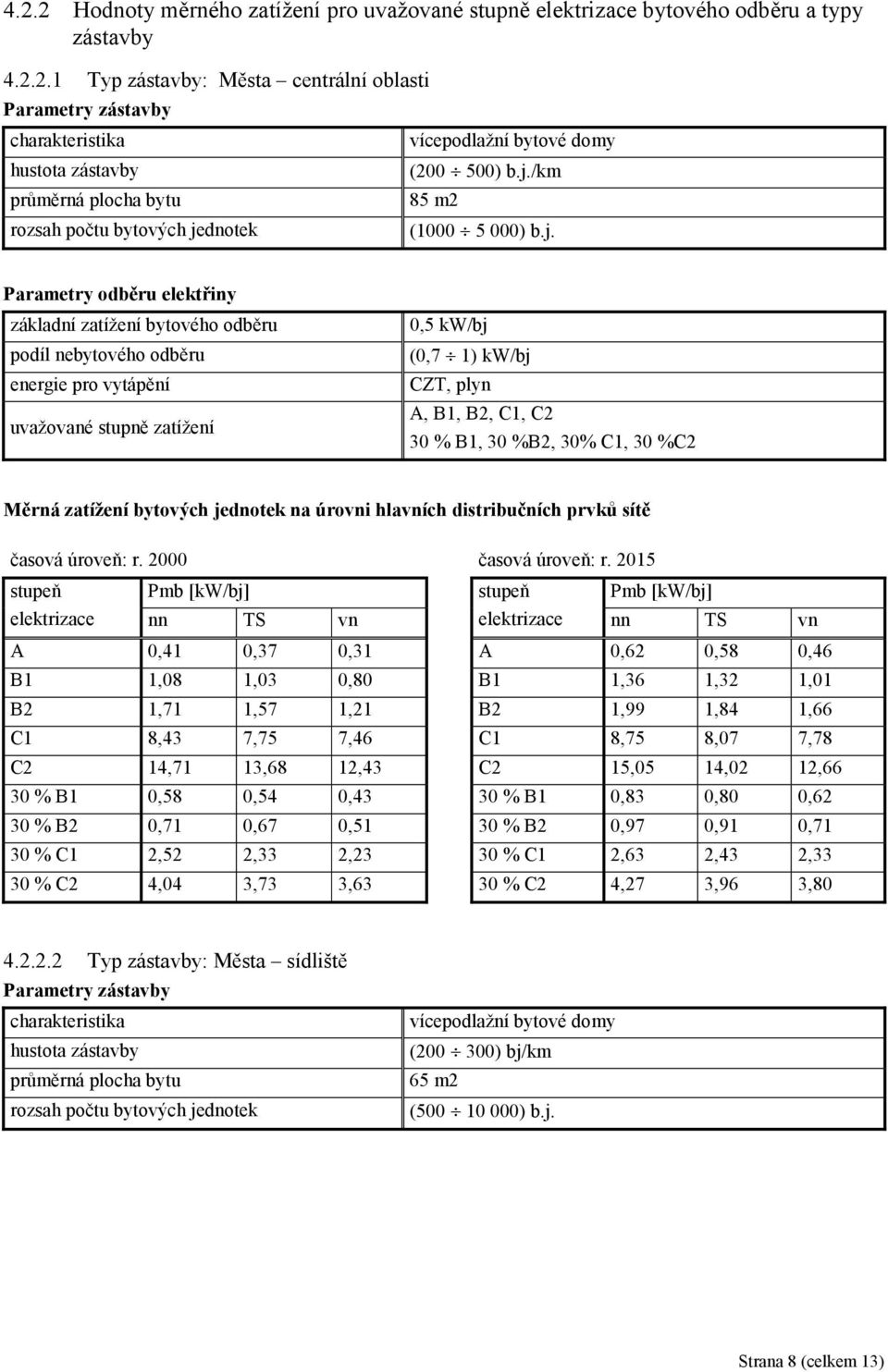

8 4.2.2 Hodnoty měrného zatížení pro uvažované stupně elektrizace bytového odběru a typy zástavby Typ zástavby: Města centrální oblasti Parametry zástavby charakteristika hustota zástavby průměrná plocha bytu rozsah počtu bytových jednotek vícepodlažní bytové domy ( ) b.j./km 85 m2 ( ) b.j. Parametry odběru elektřiny základní zatížení bytového odběru podíl nebytového odběru energie pro vytápění uvažované stupně zatížení 0,5 kw/bj (0,7 1) kw/bj CZT, plyn A, B1, B2, C1, C2 30 % B1, 30 %B2, 30% C1, 30 %C2 Měrná zatížení bytových jednotek na úrovni hlavních distribučních prvků sítě časová úroveň: r časová úroveň: r stupeň Pmb [kw/bj] elektrizace nn TS vn stupeň Pmb [kw/bj] elektrizace nn TS vn A 0,41 0,37 0,31 A 0,62 0,58 0,46 B1 1,08 1,03 0,80 B1 1,36 1,32 1,01 B2 1,71 1,57 1,21 B2 1,99 1,84 1,66 C1 8,43 7,75 7,46 C1 8,75 8,07 7,78 C2 14,71 13,68 12,43 C2 15,05 14,02 12,66 30 % B1 0,58 0,54 0,43 30 % B1 0,83 0,80 0,62 30 % B2 0,71 0,67 0,51 30 % B2 0,97 0,91 0,71 30 % C1 2,52 2,33 2,23 30 % C1 2,63 2,43 2,33 30 % C2 4,04 3,73 3,63 30 % C2 4,27 3,96 3, Typ zástavby: Města sídliště Parametry zástavby charakteristika hustota zástavby průměrná plocha bytu rozsah počtu bytových jednotek vícepodlažní bytové domy ( ) bj/km 65 m2 ( ) b.j. Strana 8 (celkem 13)

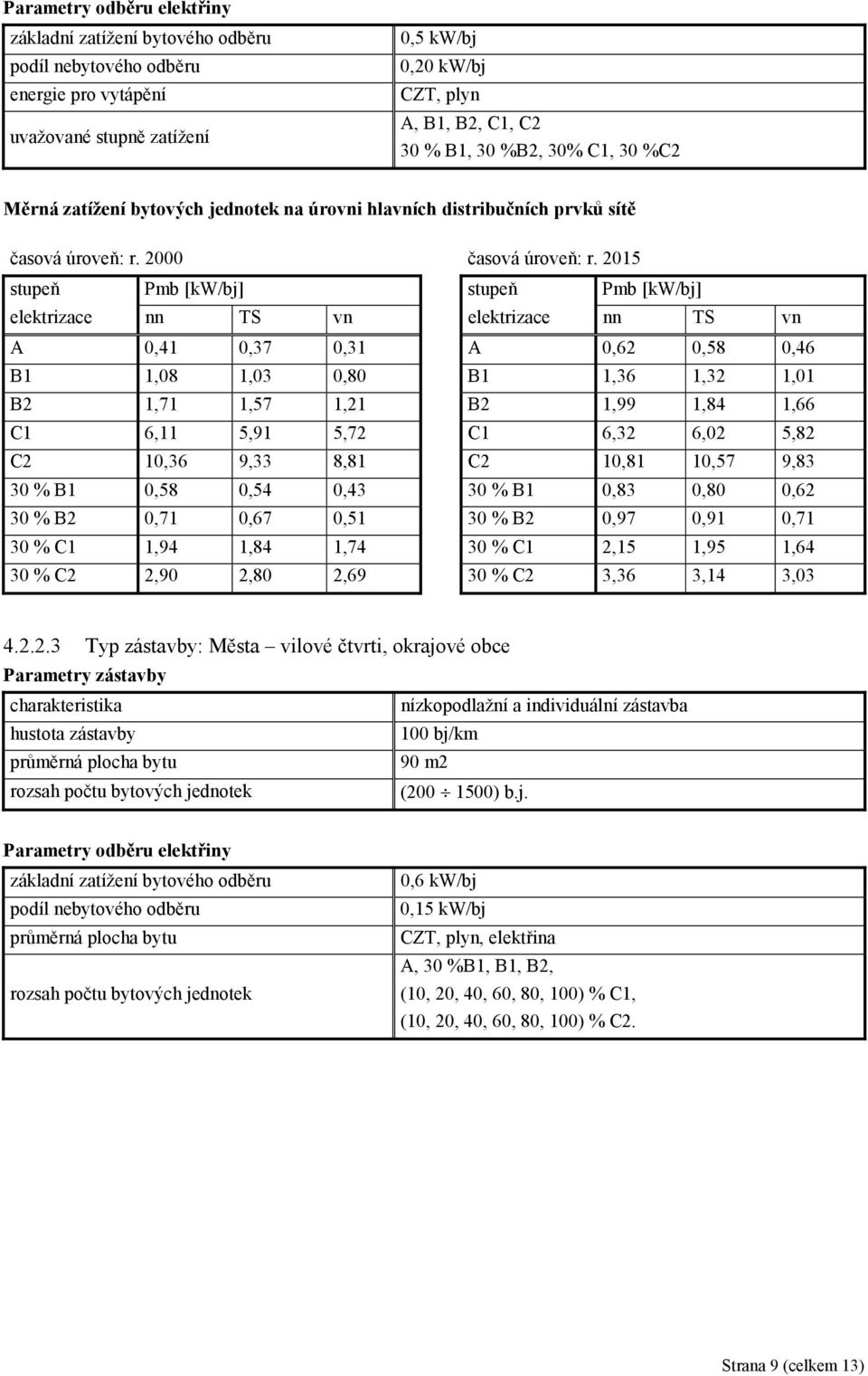

9 Parametry odběru elektřiny základní zatížení bytového odběru podíl nebytového odběru energie pro vytápění uvažované stupně zatížení 0,5 kw/bj 0,20 kw/bj CZT, plyn A, B1, B2, C1, C2 30 % B1, 30 %B2, 30% C1, 30 %C2 Měrná zatížení bytových jednotek na úrovni hlavních distribučních prvků sítě časová úroveň: r časová úroveň: r stupeň Pmb [kw/bj] stupeň Pmb [kw/bj] elektrizace nn TS vn elektrizace nn TS vn A 0,41 0,37 0,31 A 0,62 0,58 0,46 B1 1,08 1,03 0,80 B1 1,36 1,32 1,01 B2 1,71 1,57 1,21 B2 1,99 1,84 1,66 C1 6,11 5,91 5,72 C1 6,32 6,02 5,82 C2 10,36 9,33 8,81 C2 10,81 10,57 9,83 30 % B1 0,58 0,54 0,43 30 % B1 0,83 0,80 0,62 30 % B2 0,71 0,67 0,51 30 % B2 0,97 0,91 0,71 30 % C1 1,94 1,84 1,74 30 % C1 2,15 1,95 1,64 30 % C2 2,90 2,80 2,69 30 % C2 3,36 3,14 3, Typ zástavby: Města vilové čtvrti, okrajové obce Parametry zástavby charakteristika nízkopodlažní a individuální zástavba hustota zástavby 100 bj/km průměrná plocha bytu 90 m2 rozsah počtu bytových jednotek ( ) b.j. Parametry odběru elektřiny základní zatížení bytového odběru podíl nebytového odběru průměrná plocha bytu rozsah počtu bytových jednotek 0,6 kw/bj 0,15 kw/bj CZT, plyn, elektřina A, 30 %B1, B1, B2, (10, 20, 40, 60, 80, 100) % C1, (10, 20, 40, 60, 80, 100) % C2. Strana 9 (celkem 13)

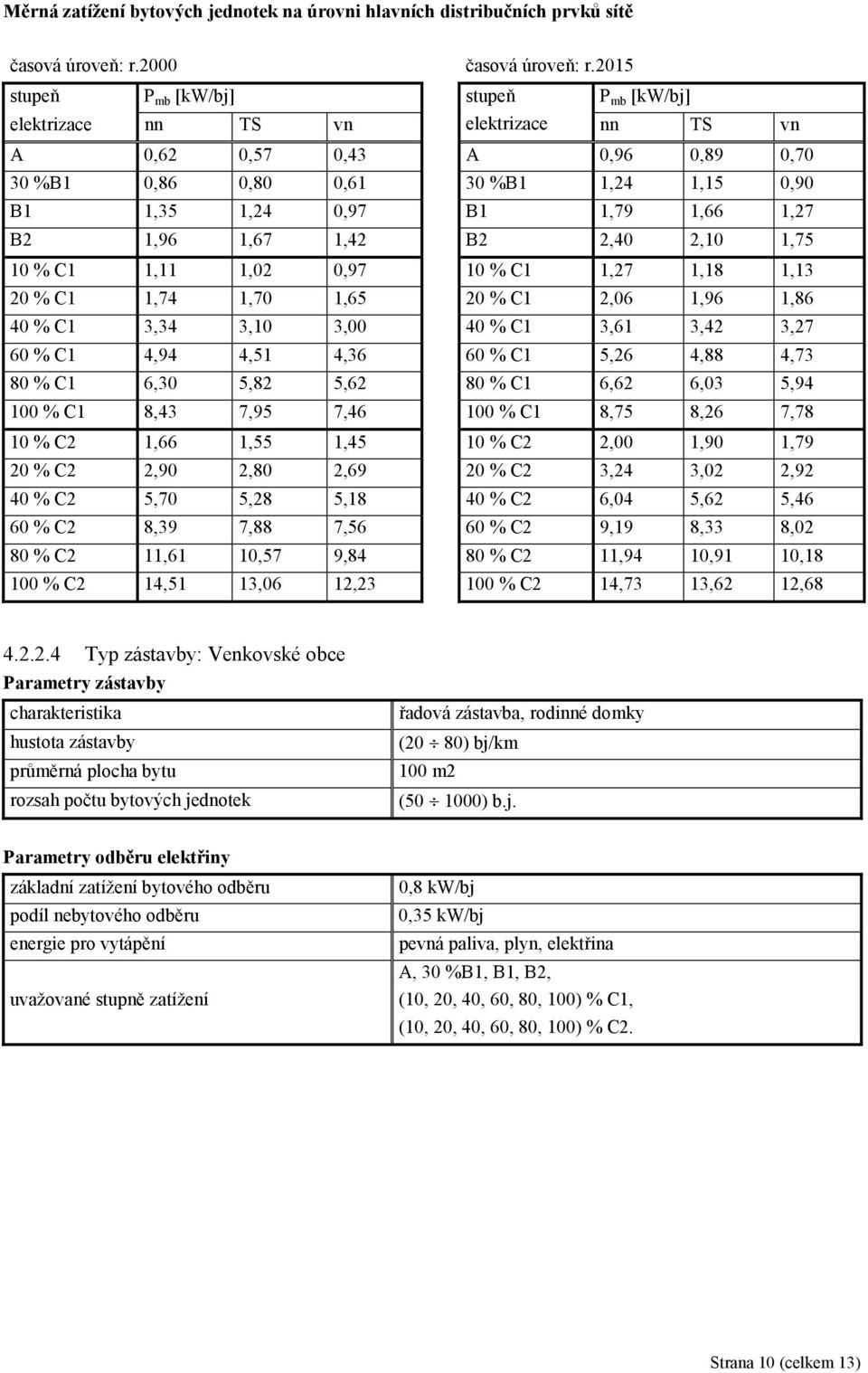

10 Měrná zatížení bytových jednotek na úrovni hlavních distribučních prvků sítě časová úroveň: r.2000 časová úroveň: r.2015 stupeň P mb [kw/bj] stupeň P mb [kw/bj] elektrizace nn TS vn elektrizace nn TS vn A 0,62 0,57 0,43 A 0,96 0,89 0,70 30 %B1 0,86 0,80 0,61 30 %B1 1,24 1,15 0,90 B1 1,35 1,24 0,97 B1 1,79 1,66 1,27 B2 1,96 1,67 1,42 B2 2,40 2,10 1,75 10 % C1 1,11 1,02 0,97 10 % C1 1,27 1,18 1,13 20 % C1 1,74 1,70 1,65 20 % C1 2,06 1,96 1,86 40 % C1 3,34 3,10 3,00 40 % C1 3,61 3,42 3,27 60 % C1 4,94 4,51 4,36 60 % C1 5,26 4,88 4,73 80 % C1 6,30 5,82 5,62 80 % C1 6,62 6,03 5, % C1 8,43 7,95 7, % C1 8,75 8,26 7,78 10 % C2 1,66 1,55 1,45 10 % C2 2,00 1,90 1,79 20 % C2 2,90 2,80 2,69 20 % C2 3,24 3,02 2,92 40 % C2 5,70 5,28 5,18 40 % C2 6,04 5,62 5,46 60 % C2 8,39 7,88 7,56 60 % C2 9,19 8,33 8,02 80 % C2 11,61 10,57 9,84 80 % C2 11,94 10,91 10, % C2 14,51 13,06 12, % C2 14,73 13,62 12, Typ zástavby: Venkovské obce Parametry zástavby charakteristika hustota zástavby průměrná plocha bytu rozsah počtu bytových jednotek řadová zástavba, rodinné domky (20 80) bj/km 100 m2 ( ) b.j. Parametry odběru elektřiny základní zatížení bytového odběru podíl nebytového odběru energie pro vytápění uvažované stupně zatížení 0,8 kw/bj 0,35 kw/bj pevná paliva, plyn, elektřina A, 30 %B1, B1, B2, (10, 20, 40, 60, 80, 100) % C1, (10, 20, 40, 60, 80, 100) % C2. Strana 10 (celkem 13)

11 Měrná zatížení bytových jednotek na úrovni hlavních distribučních prvků sítě časová úroveň: r.2000 časová úroveň: r.2015 stupeň Pmb [kw/bj] stupeň Pmb [kw/bj] elektrizace nn TS vn elektrizace nn TS vn A 0,62 0,57 0,43 A 0,96 0,89 0,70 30 %B1 0,86 0,80 0,61 30 %B1 1,24 1,15 0,90 B1 1,35 1,24 0,97 B1 1,79 1,66 1,27 B2 1,96 1,67 1,42 B2 2,40 2,10 1,75 10 % C1 1,21 1,16 1,11 10 % C1 1,42 1,32 1,27 20 % C1 2,13 2,04 1,94 20 % C1 2,34 2,19 2,10 40 % C1 3,97 3,59 3,49 40 % C1 4,29 3,90 3,81 60 % C1 5,82 5,33 5,23 60 % C1 6,24 5,75 5,55 80 % C1 7,46 6,98 6,78 80 % C1 7,99 7,30 7, % C1 10,08 8,92 8, % C1 10,50 9,45 8,86 10 % C2 1,87 1,76 1,66 10 % C2 2,09 1,99 1,88 20 % C2 3,42 3,21 3,11 20 % C2 3,59 3,44 3,28 40 % C2 6,63 6,01 5,91 40 % C2 7,08 6,58 6,13 60 % C2 10,36 9,22 8,70 60 % C2 10,93 9,56 9,04 80 % C2 13,57 12,12 11,40 80 % C2 14,03 12,35 11, % C2 16,58 15,23 14, % C2 17,14 15,57 14,54 Strana 11 (celkem 13)

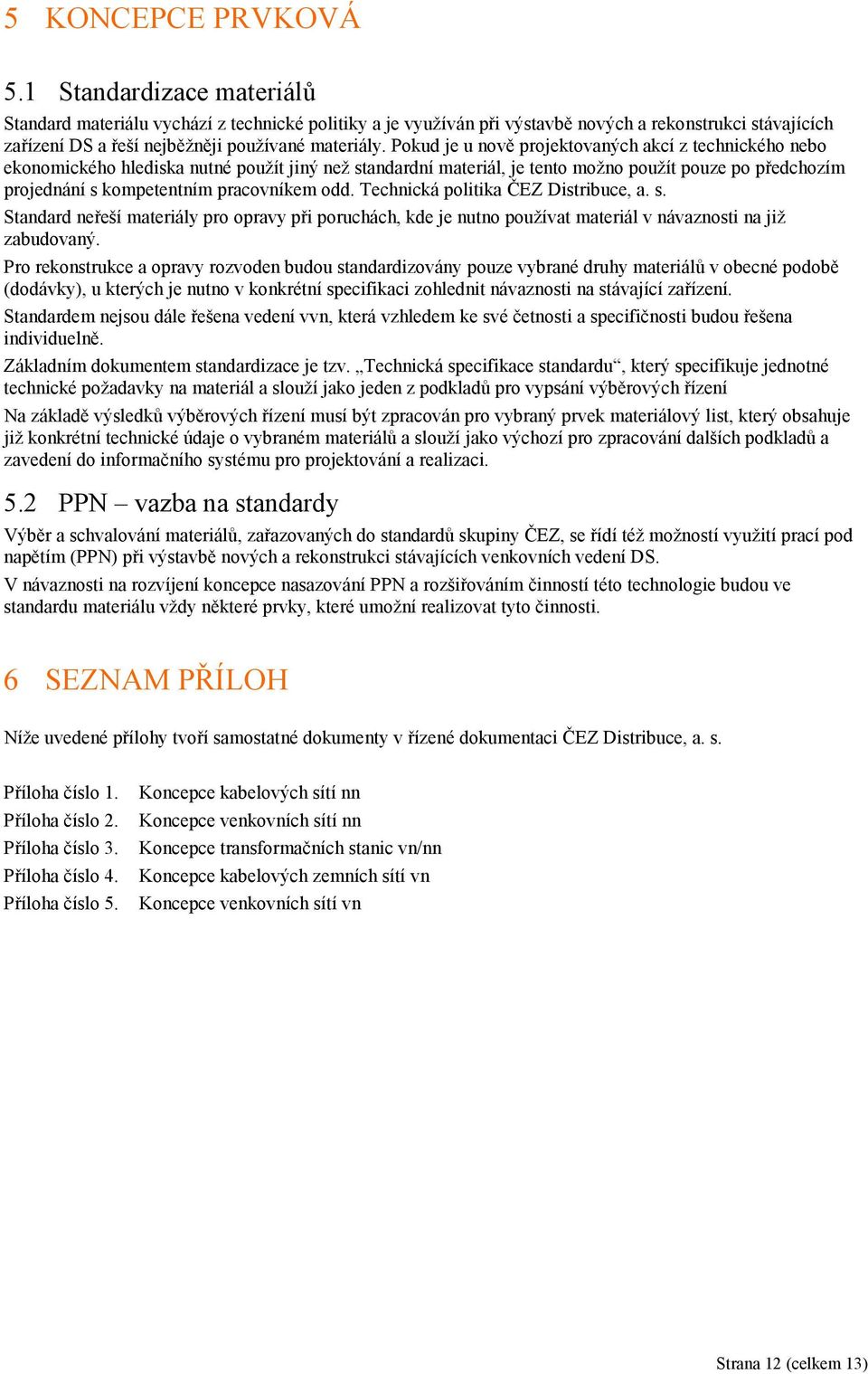

12 5 KONCEPCE PRVKOVÁ 5.1 Standardizace materiálů Standard materiálu vychází z technické politiky a je využíván při výstavbě nových a rekonstrukci stávajících zařízení DS a řeší nejběžněji používané materiály. Pokud je u nově projektovaných akcí z technického nebo ekonomického hlediska nutné použít jiný než standardní materiál, je tento možno použít pouze po předchozím projednání s kompetentním pracovníkem odd. Technická politika ČEZ Distribuce, a. s. Standard neřeší materiály pro opravy při poruchách, kde je nutno používat materiál v návaznosti na již zabudovaný. Pro rekonstrukce a opravy rozvoden budou standardizovány pouze vybrané druhy materiálů v obecné podobě (dodávky), u kterých je nutno v konkrétní specifikaci zohlednit návaznosti na stávající zařízení. Standardem nejsou dále řešena vedení vvn, která vzhledem ke své četnosti a specifičnosti budou řešena individuelně. Základním dokumentem standardizace je tzv. Technická specifikace standardu, který specifikuje jednotné technické požadavky na materiál a slouží jako jeden z podkladů pro vypsání výběrových řízení Na základě výsledků výběrových řízení musí být zpracován pro vybraný prvek materiálový list, který obsahuje již konkrétní technické údaje o vybraném materiálů a slouží jako výchozí pro zpracování dalších podkladů a zavedení do informačního systému pro projektování a realizaci. 5.2 PPN vazba na standardy Výběr a schvalování materiálů, zařazovaných do standardů skupiny ČEZ, se řídí též možností využití prací pod napětím (PPN) při výstavbě nových a rekonstrukci stávajících venkovních vedení DS. V návaznosti na rozvíjení koncepce nasazování PPN a rozšiřováním činností této technologie budou ve standardu materiálu vždy některé prvky, které umožní realizovat tyto činnosti. 6 SEZNAM PŘÍLOH Níže uvedené přílohy tvoří samostatné dokumenty v řízené dokumentaci ČEZ Distribuce, a. s. Příloha číslo 1. Příloha číslo 2. Příloha číslo 3. Příloha číslo 4. Příloha číslo 5. Koncepce kabelových sítí nn Koncepce venkovních sítí nn Koncepce transformačních stanic vn/nn Koncepce kabelových zemních sítí vn Koncepce venkovních sítí vn Strana 12 (celkem 13)

13 Strana 13 (celkem 13)
