1 Odborný seminář Ochrana distribučních sítí Revize a kontroly všeobecně, prohlídka, zkoušení, měření Ing. Jaroslav Rynda Kongresový sál č.217 budovy ČSVTS Novotného lávka 5 Praha listopad 2010

2 Distribuční sítě a základní sledované parametry při výchozí revizi Sítě venkovní a kabelové, elektrické stanice, DTS Členění systémů nad 1 kv Sítě s nepřímo uzemněným uzlem IT Sítě s přímo uzemněným uzlem TT Členění systémů do 1 kv Sítě uzemněné TT Sítě s uzemněným uzlem a vyvedeným vodičem PEN - sítě TN-C Sledované parametry Celistvost, spojitost PE vodičů Přechodové odpory spojů Velikost poruchové smyčky Uzemnění, měrný odpor půdy Izolační odpor Dotykové a krokové napětí I a Neopomenutené Ochrana před atmosférickým přepětí Strana 2

3 Ochrana před přepětím v distribučních sítích ČSN Použití ochran před přepětím v silových zařízeních (1987) ČSN Ochrana elektrických zařízení před přepětím (1984) ČSN Elektrické instalace budov Část 4-44: Bezpečnost Ochrana před rušivým napětím a elektromagnetickým rušením Kapitola 443: Ochrana proti atmosférickým nebo spínacím přepětím PNE Navrhování a umisťování svodičů přepětí v distribučních sítích do 1 kv PNE Navrhování a umisťování svodičů přepětí v distribučních sítích nad 1 kv - do 45 kv PNE Navrhování a umisťování svodičů přepětí v distribučních sítích 110 kv? Vnitřní předpisy jednotlivých distribučních společností Strana 3

4 Svodiče přepětí v sítích do 1 kv Omezovače přepětí Bleskojistky Strana 4

5 Zásady pro umisťování a připojování Venkovní vedení V rozváděči NN nebo na transformovně (ve vývodech NN) nebo na prvním podpěrném bodě vedení od transformovny. Ve venkovních vedeních po 500 m za podmínky, že žádný podpěrný bod sítě nesmí být vzdálen od omezovačů přepětí více než 250 m. Na přechodech z venkovních vedení do zemního kabelového vedení (netýká se přípojek kratších než 250 m). Dále se umístí svodiče přepětí na místech s častým výskytem úderů blesku. Strana 5

6 Venkovní vedení - holé - izolované Schází přizemnění PEN a vzpěra konzole VVS Strana 6

7 Venkovní vedení - holé - izolované Strana 7

8 Zásady pro umisťování a připojování Kabelové vedení V kabelových sítích do 1 kv se ochrana před atmosférickým přepětím a před spínacím přepětím běžně neprovádí. Pouze ve zdůvodněných případech Strana 8

9 Zásady pro umisťování a připojování Strana 9

10 Zásady pro umisťování a připojování Strana 10

11 Svodiče přepětí v sítích nad 1 kv do 45 kv Omezovače přepětí Ochranná jiskřiště Ventilové bleskojistky Vyfukovací bleskojistky Zemnící výběhová lana Strana 11

12 Zásady pro umisťování a připojování Délka vodičů k připojení omezovačů k chráněnému zařízení musí být co nejkratší Připojení k uzemnění páskovým vodičem (páskové vodiče mají menší indukčnost a impulsní úbytky přepětí na nich jsou menší) Funkce svodiče přepětí chránící zařízení musí být zachována i při vyjmutých pojistkách VN Strana 12

13 Přechod venkovního vedení do kabelového vedení Strana 13

14 Přechod venkovního vedení do kabelu Koncové kabelové DTS napájené z venkovního vedení Přechodový podpěrný bod Přechodový podpěrný bod Omezovač přepětí Omezovač přepětí DTS koncová DTS koncová Omezovač přepětí Kabelové zaústění delší než 40 m z venkovního vedení do distribuční transformovny Kabelové zaústění kratší než 40 m z venkovního vedení do distribuční transformovny Strana 14

15 Holé venkovní vedení Strana 15

16 Izolované venkovní vedení Strana 16

Měření zemniče, měrného odporu půdy - návod výrobce měřícího přístroje - PNE 33 0000-1 - ČSN 33 3201 Množství zemniče z pásku se volí

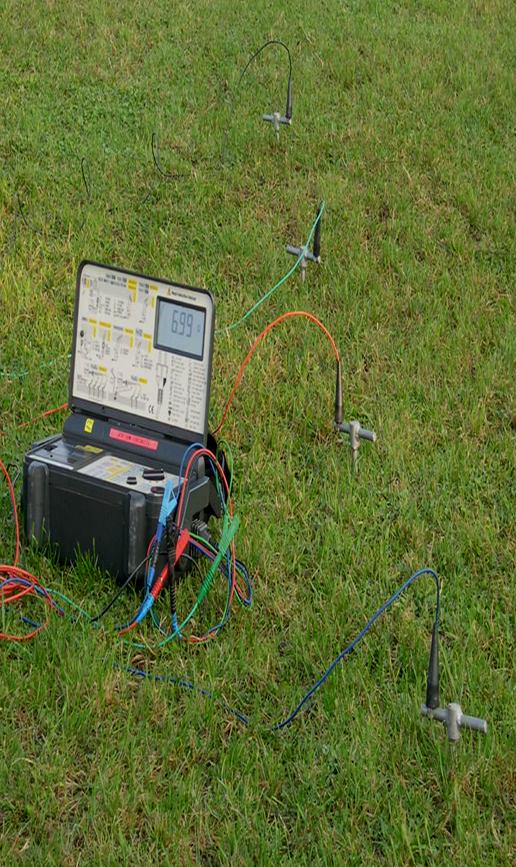

17 Měření zemniče, měrného odporu půdy - návod výrobce měřícího přístroje - PNE ČSN Množství zemniče z pásku se volí dle rezistivity půdy: 25 m pro půdy o rezistivitě do 500 Ωm a 50 m pro půdy o rezistivitě nad 500 Ωm. Měření měrného odporu půdy Strana 17

18 Děkuji za pozornost. Ing. Jaroslav Rynda Strana 18
