PADS návrh jednoduchého regulátoru

Transkript

1 PADS návrh jednoduchého regulátoru zpracováno podle:

2 Schéma - 1. Začneme spuštěním PADS Logic z příslušného adresáře Start > Programs > Mentor Graphics SDD > PADS2005 SP2 > System Design > PADS Logic.

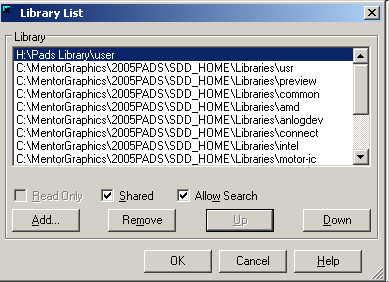

3 Schéma - 2. Ujistěte se v Library manageru, že máte zavedenu uživatelskou knihovnu. File > Library

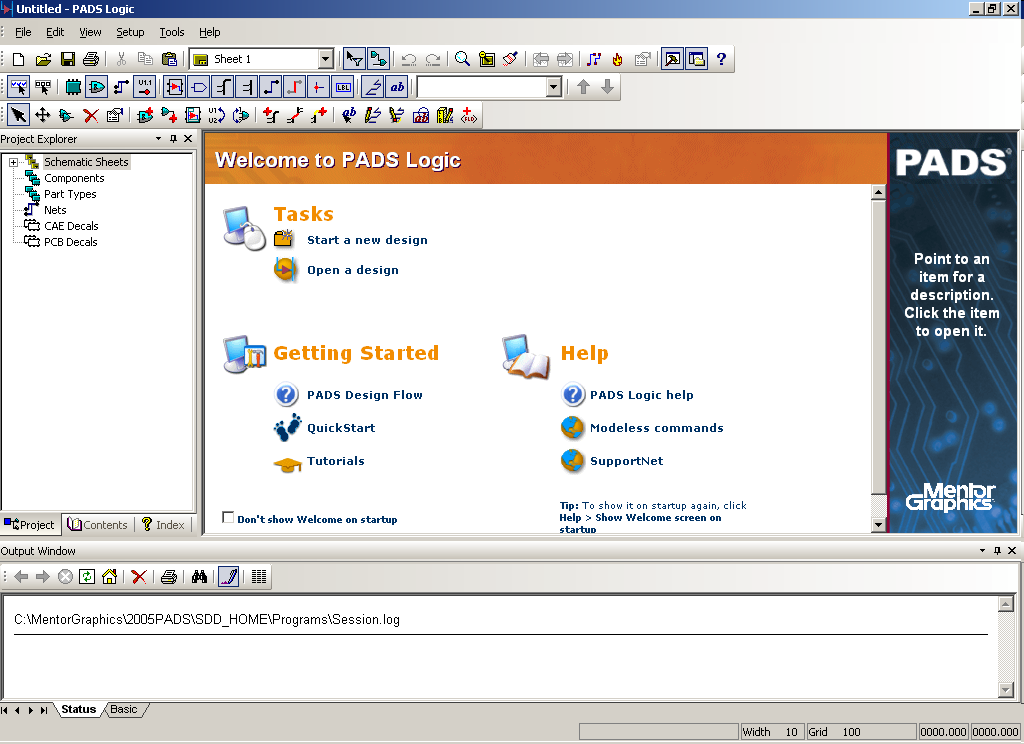

4 Schéma - 3. Otevřete nový návrh volbou File > New. Okno bude vypadat nějak takto.

5 Schéma - 4. Pomocí Add part přidejte do schématu regulátor napětí LM2675. Kliknutím na tlačítko na návrhové liště otevřete okno Add part Pro nalezení součástky LM2675 potřebujete vybrat ze seznamu knihoven uživatelskou kihovnu Zvolte H:\Pads Library\user Přesvědčete se, že pole Item obsahuje jednu hvězdičku a stiskněte Apply.Tímto filtrem zobrazíte pouze součástky ve vaší uživatelské knihovně. Okno bude vypadat jako tohle vpravo.

6 Schéma - 5. Po stisknutí tlačítka Add se u kurzoru v okně návrhu objeví schématická značka součástky LM2675. ESC zruší režim přidávání součástek.

7 Schéma - 6. Přidejte do schématu kondenzátory. Opět otevřete okno Add Part a ze v seznamu vyberte knihovnu Misc. Zadejte CAP* a Apply; tím se zobrazí dané knihovně pouze součástky začínající na CAP Vyberte součástku s názvem CAP7343 a přidejte pomocí Add. Posuňte okno, aby bylo schéma vidět.

8 Schéma - 7. Jeden kondenzátor umístěte vlevo od regulátoru a druhý dále vpravo.

9 Schéma - 8 Z okna Add part přidejte kondenzátor CAP1206 a okno zavřete. Před umístěním otočte značku poomocí CTRL+ R o 90.

10 Schéma - 9. Přidejte do schématu cívku a diodu podle obrázku dole. Pro cívku použijte součástku IND-; obojí z knihovny Misc.

11 Schéma Přidejte hodnoty součástek. Ujistěte se, že je zapnuta volaba výběru součástky tím, že kliknete na prázdnou oblast a z pravého tlačítka zvolíte Select gates. Také toho lze dosáhnout kliknutím na tlačítku na liště filtru. Dvojklikem na značce levého kondenzátoru se otevře okno Properties. Kliknutím na tlačítku Attributes se otevře okno atributů součástek

12 Schéma V poli Value doplňte hodnotu 100 uf. Stiskem OK uzavřete okno Part Attributes a vrátíte se do okna Part properties. Ve výchozím nastavení se hodnota CAP7343 ve schématu neobjeví změnu provedete stiskem tlačítka Visibility v následujícím okně. Zobrazení hodnoty kondenzátoru umožníte zaškrtnutím Value v pravé straně okna.

13 Schéma - 12 Schéma nyní vypadá takto:

14 Schéma Opakujte tento postup a zadejte následující hodnoty. Pravý kondenzátor 100 uf, prostřední 0.01 uf, cívka 33 uh

15 Schéma Změňte pouzdra přiřazená cívce a diodě. Obě součástky mají výchozí nastavení jako klasické změníme je na SMD. Dvojklikem na cívce otevřete okon Part properties, kde tlačítkem Decals otevřete okno přiřazení pouzder. Po stisknutí Browse se otevře okno Get PCB decal from Library, které funguje obdobně jako okno Add part.

16 Schéma Pouzdro pro cívku má označení IND7 a je v knihovně Common Zvolíme toto pouzdro a stiskneme OK. Pak dejte Ok v okně PCB Decal Assignment a zavřete okno part Properties. Opakujte pro diodu volbou DIODE2 z knihovny Common.

17 Schéma Nyní do schématu přidáme dva dvoupinové konektory jeden pro vstupní napětí 12 V a druhý pro 3,3V výstup. Z okna Add Part vyberte connect knihovnu a do pole Items filter zadejte Header*. Ze se seznamu pak vyberte a vložte Header02. S každým pinem konektoru systém pracuje jako se samostatným hradlem v IO a musí být tedy vkládán jednotlivě. Dva piny dejte vlevo a dva vpravo (zrcadlově otočte).

18 Schéma Schéma nyní vypadá takto:

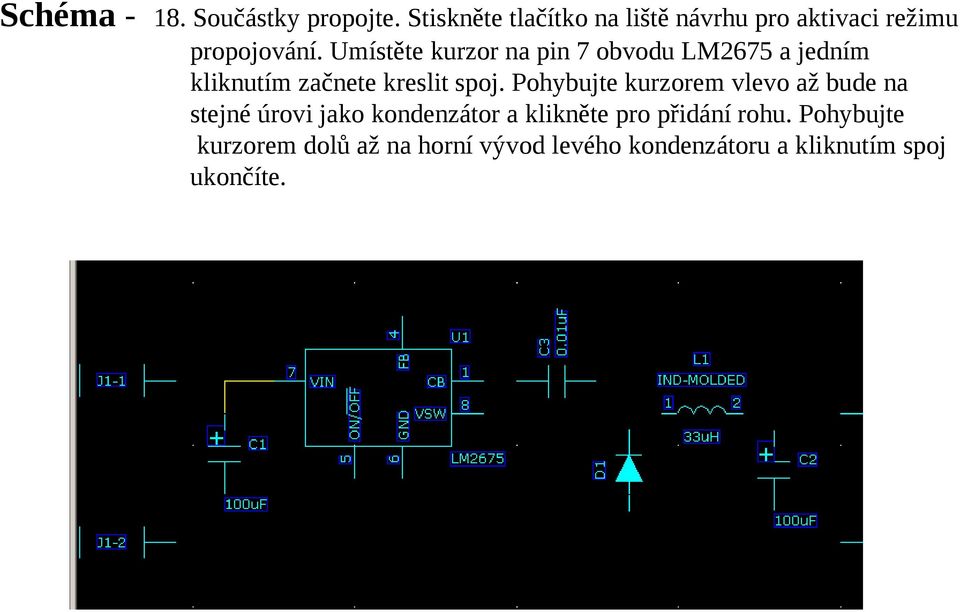

19 Schéma Součástky propojte. Stiskněte tlačítko na liště návrhu pro aktivaci režimu propojování. Umístěte kurzor na pin 7 obvodu LM2675 a jedním kliknutím začnete kreslit spoj. Pohybujte kurzorem vlevo až bude na stejné úrovi jako kondenzátor a klikněte pro přidání rohu. Pohybujte kurzorem dolů až na horní vývod levého kondenzátoru a kliknutím spoj ukončíte.

20 Schéma Pokračujte s přidáváním spojů až je obvod celý zapojen. Pro odstranění špatně položených spojů se ujistěte, že filtr selekce umožňuje výběr spojů. Klikněte na spoji, který chcete odstranit a stiskněte DEL. Můžete také aktivavat režim Del tlačítkem na liště.

21 Schéma Přidání napájení a země. Začněte natahovat spoj z nejspodnějšího spoje dolů a z kontextového menu zvolte Ground a umístěte kliknutím. Podobným způsobem vložte napájení. Začněte na spoji s pinem 7 obvodu LM2675 a táhněte spoj nahoru. Z kontextového menu zvolte Power a kliknutím umístěte. Opakujte u spoje z pravého horního pinu konektoru.

22 Schéma Schéma nyní vypadá takto:

23 Schéma Standardně jsou všechna napájení automaticky připojena ke spoji se jménem +5V. V našem schématu to změníme dvojklikem na levém symbolu napájení - otevře se okno Net Properties. Do pole Net name zadáme +12V a zaškrtneme čtvereček Nat Name Label. Potvrdíme tlačítkem OK.

24 Schéma Hotové schéma, které nyní vypadá takto, uložíme.
