CE - Prohlášení Prohlašujeme, že TEAC MEDIA SYSTEMS IP-20 USB Telefon splňuje následující normy a dokumenty: EMC Directive 89/336 / EEC

Transkript

1 CE - Prohlášení Prohlašujeme, že TEAC MEDIA SYSTEMS IP-20 USB Telefon splňuje následující normy a dokumenty: EMC Directive 89/336 / EEC EN : A1 : A2 : 2003 EN : A1 : A2 : 2003 Toto prohlášení je založeno na výsledcích testů EMV - Laboratoří. Všechny uvedené texty a ilustrace byly vytvořeny s největší pečlivostí. TEAC MEDIA SYSTEMS přesto nemůže převzít žádnou právní nebo jinou zodpovědnost za možné chybně uvedené informace a za jimi způsobené případné následky. V případě že se objeví rušení zvukového signálu, způsobené například silnými rádiovými vlnami (například z mobilních telefonů) doporučujeme zeslabit mikrofon USB telefonu. Pokud budete mít speciální otázky na tento produkt a nenaleznete jejich řešení, můžete zkusit nalézt informace na našich webových stránkách. 1

2 IP-20 Návod k použití 2

3 Vybavení ČESKY TEAC MEDIA SYSTEMS IP-20 USB Telefon je praktické a jednoduché komunikační zařízení. Můžete si užívat telefonování přes internet stejně jako u klasického telefonního přístroje. IP-20 nabízí jednoduchý komfort a neuvěřitelnou úsporu nákladů u mezinárodních hovorů. Přejeme vám hodně zábavy s vaším IP-20 USB Telefonem! Váš TEAC MEDIA SYSTEMS Team Bezpečnostní instrukce 1. Než začnete s telefonem pracovat, prosím ujistěte se že máte správně nainstalován software. 2. Prosím používejte zařízení v dobře odvětrávaných místnostech, mimo místa s vysokými teplotami, přímé sluneční záření a mimo prašné a znečištěné prostředí. Také se vyhněte pokládání přístroje na žhavé zařízení, které by mohly telefon poškodit. Poznámky k USB rozhraní: 1. Některé USB Master Controller rozhraní mohou mít vliv na audio výstup a vysílat určitý přerušovaný signál jež způsobí ztrátu dat během přenosu. K tomuto dochází pouze výjimečně a to pouze u USB 1.1 a starších. 2. Pokud zapojíte telefon do jiného USB portu než který jste použili během instalace, systém nemusí zařízení rozpoznat dokud jej nezapojíte do správného. Ikona v pravém dolním rohu obrazovky počítače vám oznámí, zda bude zařízení pracovat správně. Systémové požadavky 1. PC s 200 MHz CPU nebo lepší s USB rozhraním 2. 64MB RAM 3. 10MB nebo více místa na pevném disku 4. Operační systém: Windows 98/ME/2000/XP 5. Internetové připojení LAN, ADSL, ISDN, 33.6K modem a lepší 3

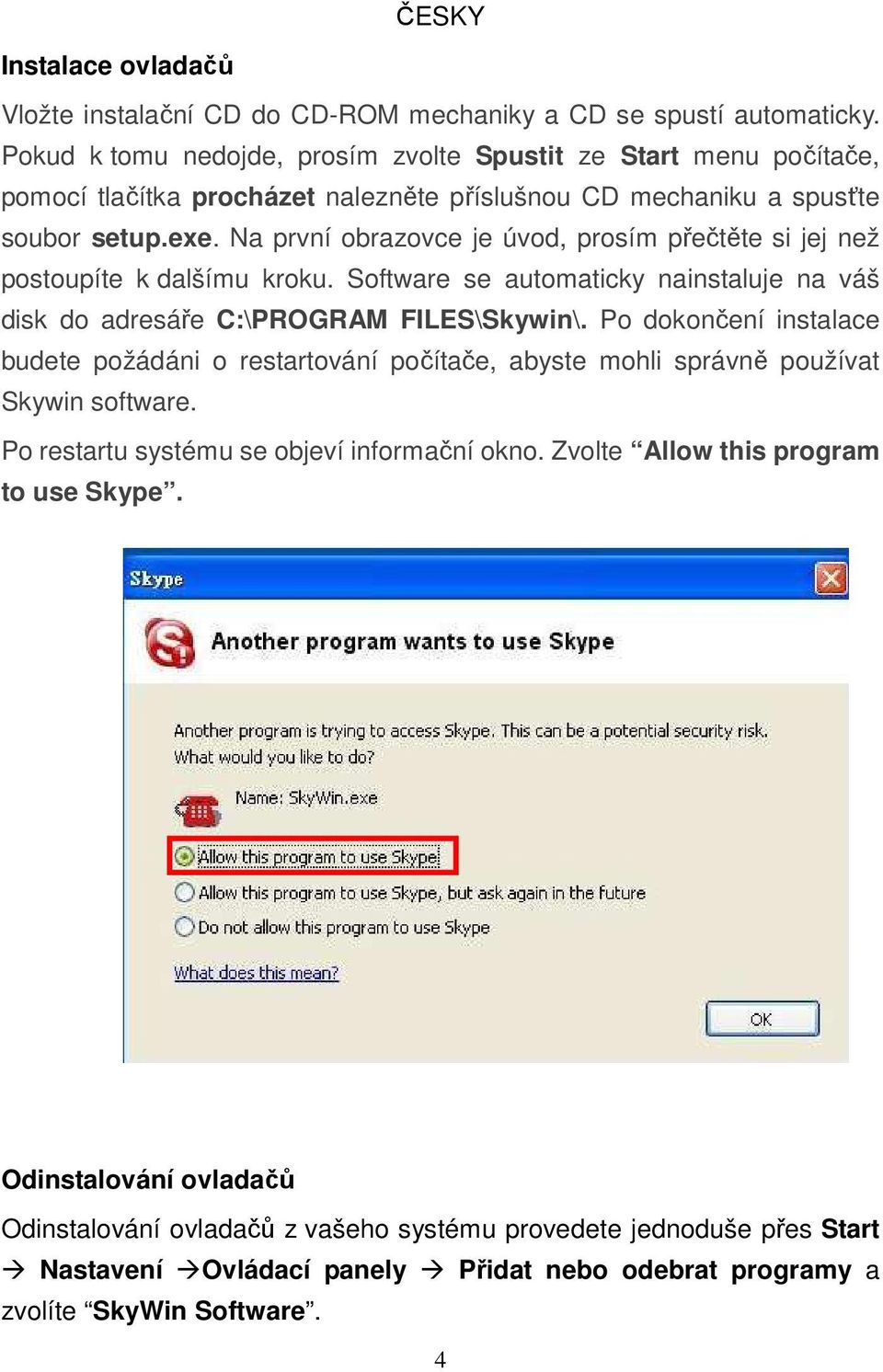

4 Instalace ovladačů Vložte instalační CD do CD-ROM mechaniky a CD se spustí automaticky. Pokud k tomu nedojde, prosím zvolte Spustit ze Start menu počítače, pomocí tlačítka procházet nalezněte příslušnou CD mechaniku a spusťte soubor setup.exe. Na první obrazovce je úvod, prosím přečtěte si jej než postoupíte k dalšímu kroku. Software se automaticky nainstaluje na váš disk do adresáře C:\PROGRAM FILES\Skywin\. Po dokončení instalace budete požádáni o restartování počítače, abyste mohli správně používat Skywin software. Po restartu systému se objeví informační okno. Zvolte Allow this program to use Skype. Odinstalování ovladačů Odinstalování ovladačů z vašeho systému provedete jednoduše přes Start Nastavení Ovládací panely Přidat nebo odebrat programy a zvolíte SkyWin Software. 4

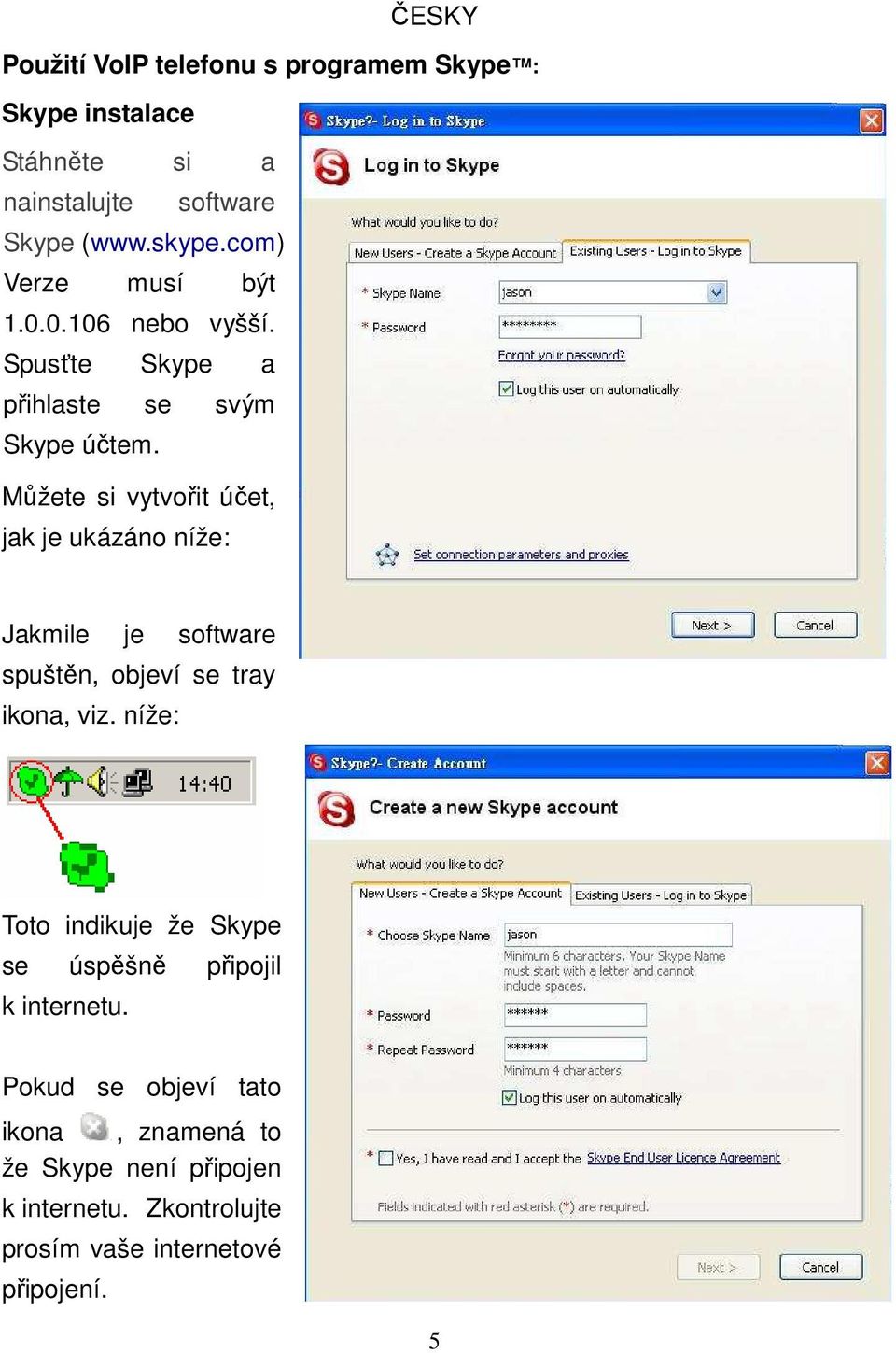

5 Použití VoIP telefonu s programem Skype : Skype instalace Stáhněte si a nainstalujte software Skype ( Verze musí být nebo vyšší. Spusťte Skype a přihlaste se svým Skype účtem. Můžete si vytvořit účet, jak je ukázáno níže: Jakmile je software spuštěn, objeví se tray ikona, viz. níže: Toto indikuje že Skype se úspěšně připojil k internetu. Pokud se objeví tato ikona, znamená to že Skype není připojen k internetu. Zkontrolujte prosím vaše internetové připojení. 5

6 Připojení IP-20 k PC Připojte váš USB telefon k počítači, LCD displej bude ukazovat čas a systémová tray ikona se změní na: Volání přes VoIP internet telefon Volání jinému Skype uživateli (PC na PC) Přidejte si Skype uživatele do kontaktů. Přiřaďte si k němu rychlé vytáčení, například 11. Na přístroji zadejte číslo a volejte: Zmáčkněte S pro volání přes Skype. Zmáčkněte "1" a "1" na telefonu, toto číslo pak bude zobrazeno v adresáři programu Skype. Zmáčkněte pro volání a pak pro ukončení hovoru. Volání na klasickou telefonní linku (PC na telefon) Zmáčkněte "00" + "předčíslí" + "telefonní číslo" a poté Například: voláme na Taiwan, Taipei, zmáčkneme , a poté Předčíslí státu Předčíslí Telefonní číslo Poznámka: Pro používání těchto služeb si musíte nejprve pořídit SkypeOut kredit. Příchozí volání Když telefon zvoní, máte příchozí hovor, zmáčkněte zmáčkněte pro příjem hovoru nebo pro odmítnutí hovoru. 6

7 Klávesy Popis funkcí 0~9 Tlačítko 0~9 # Tlačítko # * Tlačítko * Zesílení hlasitosti (funguje jen v průběhu hovoru) Ztlumení hlasitosti (funguje jen v průběhu hovoru) Hold C S Info Změna nastavení nebo další volba. Například: pokud zvolíte RING TONE, stiskněte toto tlačítko pro změnu vyzvánění. Změna nastavení nebo předchozí volba. Například: pokud zvolíte RING TONE, stiskněte toto tlačítko pro změnu vyzvánění. Volba v MENU doprava. Volba v MENU doleva. Podržení aktuálního hovoru. Když je tlačítko aktivováno, slyší druhý účastník hovoru libovolnou melodii kterou mu zvolíte. se také zobrazí na LCD displeji. Mazání posledního zadaného čísla na displeji. Volání přes Skype software. Zobrazuje informace o volané osobě, včetně telefonního čísla mobilního telefonu, domovského a pracovního čísla. Volání a příjem hovoru. Vstup do funkčního menu. Odmítnutí hovoru. Výstup z funkčního menu. 7

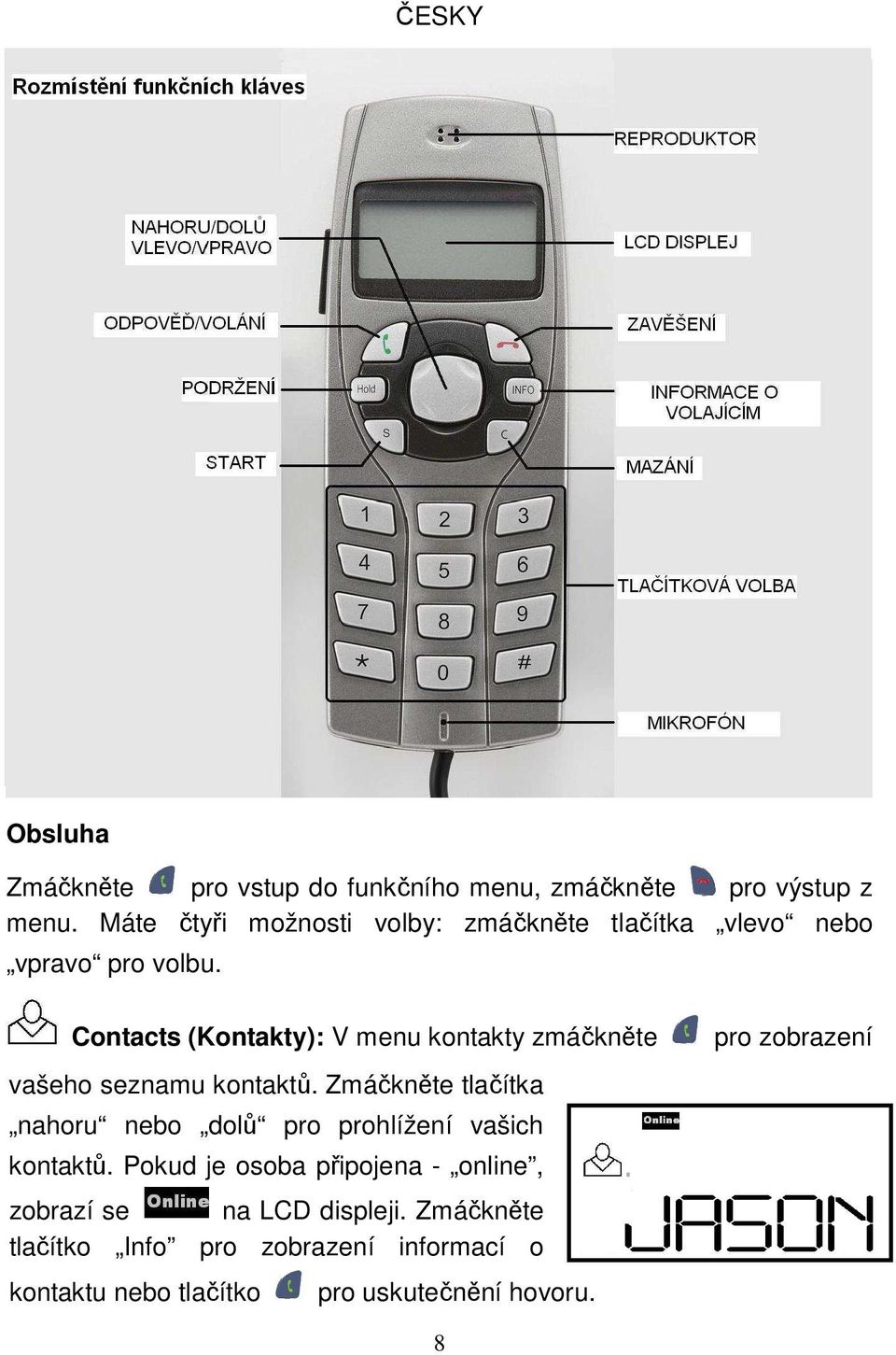

8 Obsluha Zmáčkněte pro vstup do funkčního menu, zmáčkněte pro výstup z menu. Máte čtyři možnosti volby: zmáčkněte tlačítka vlevo nebo vpravo pro volbu. Contacts (Kontakty): V menu kontakty zmáčkněte vašeho seznamu kontaktů. Zmáčkněte tlačítka nahoru nebo dolů pro prohlížení vašich kontaktů. Pokud je osoba připojena - online, zobrazí se na LCD displeji. Zmáčkněte tlačítko Info pro zobrazení informací o kontaktu nebo tlačítko pro uskutečnění hovoru. pro zobrazení 8

9 Miss call (Zmeškané hovory): V tomto menu zmáčkněte pro volbu zmeškaných hovorů. Pro prohlížení použijte tlačítka nahoru a dolů. Pro výstup z menu stiskněte. Call list (Volaná čísla): V tomto menu stiskněte pro seznam vámi volaných čísel. Pro prohlížení použijte tlačítka nahoru a dolů. Option (Nastavení): V tomto menu stiskněte pro nastavení funkcí telefonu. Máte šest možností volby. Pro prohlížení použijte tlačítka nahoru a dolů, dále stiskněte pro vstup do nastavení. Tato nastavení je nutno vždy uložit stisknutím tlačítka. Například: zvolíte-li jako své vyzvánění tón číslo 20, musíte jej potvrdit tlačítkem, čímž se uloží vaše aktuální nastavení. Možnosti VOL SET: RING VOL: NAME SET: KEY TONE: RING SET: HOLD SET: Nastavuje hlasitost reproduktoru při volání. Zmáčkněte nahoru pro zesílení nebo dolů pro zeslabení. Maximální hlasitost je 7. Nastavuje hlasitost vyzvánění. Zmáčkněte nahoru pro zesílení nebo dolů pro zeslabení. Můžete nastavit, zda chcete v seznamu kontaktů vidět přezdívky nebo celá jména uživatelů. Vypíná nebo zapíná tóny tlačítek (ON / OFF). Nastavení tónu vyzvánění (21 možností). Zmáčkněte nahoru nebo dolů pro volbu vašeho oblíbeného tónu. Melodie při podržení hovoru (10 možností + mlčení). Zmáčkněte nahoru nebo dolů pro volbu čekajícího tónu. 9

10 Nejčastější dotazy: 1. Během hovoru je zvuk přehráván prostřednictvím zvukové karty počítače, místo přes USB telefon. Řešení: Otevřete hlavní okno programu Skype, zvolte File -> Options zvolte kartu Hand/headsets. Nastavte Audio In, Audio Out a Ringing na USB Audio Device. 2. Po nainstalování USB telefonu se z počítačových reproduktorů neozývá žáden zvuk. Řešení: Na počítači zvolte Start Nastavení Ovládací panely Zvuky a zvuková zařízení a v kartě Zvuk ( ) nastavte pro Přehrávání a Záznam zvuku jako výchozí zařízení vaši zvukovou kartu počítače, jak je zobrazeno na obrázku. Technická specifikace: Konektor: Displej: USB verze: Napájení: USB Liquid Crystal Display (LCD) USB 1.1 nebo vyšší USB 10
