Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA FIWRE-S-PDS BOX* BOX + DIN35-LOCK* ** napájení ze sběrnice

Rozměr: px
Začít zobrazení ze stránky:

Download "Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA FIWRE-S-PDS BOX* BOX + DIN35-LOCK* ** napájení ze sběrnice"

Transkript

1 BOX* BOX + DIN35-* Digitální modulace 1x SC/PC optický konektor 2x data BUS 1x relé NO/NC Přepěťová ochrana Proudová ochrana napájení Provozní teplota 40 C do +70 C OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ * VDC** -BOX/12* VDC** -BOX/12* VDC** * součástí balení je držák DIN35- pro montáž na DIN35 ** napájení ze sběrnice Připojení ke sběrnici KEYBUS systému DSC POWER Sběrnice KEYBUS RED. +13,85V M1 M2 systémové klávesnice a moduly Připojení ke sběrnici BUS systému PARADOX EVO Sběrnice EVO RED. +KPD COM. DTM. CKM. 1x MM/SM 1 Připojení ke sběrnicím systému SATEL INTEGRA Sběrnice INTEGRA DT1 CK1 1x MM/SM 1 M1 M1 +12V COM. DTM. CKM. M2 systémové klávesnice a moduly M2 Kompatibilní systémové klávesnice a moduly 1 max. 5/5km (MM/SM) Exp1 Exp2 1/7

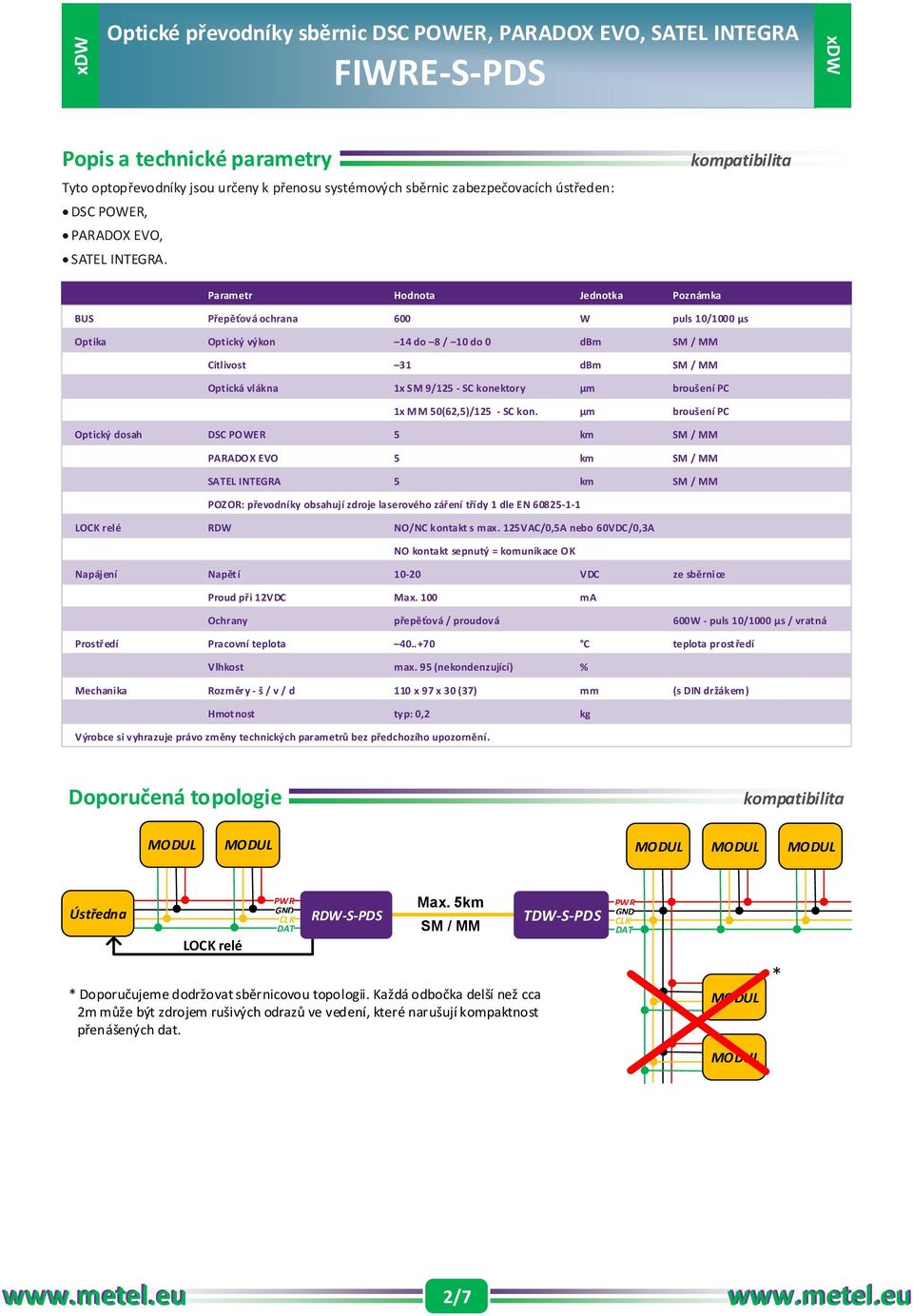

2 Popis a technické parametry Tyto optopřevodníky jsou určeny k přenosu systémových sběrnic zabezpečovacích ústředen: DSC POWER, PARADOX EVO, SATEL INTEGRA. Parametr Hodnota Jednotka Poznámka BUS Přepěťová ochrana 600 W puls 10/1000 μs Optika Optický výkon 14 do 8 / 10 do 0 dbm SM / MM Citlivost 31 dbm SM / MM Optická vlákna 1x SM 9/125 - SC konektory µm broušení PC 1x MM 50(62,5)/125 - SC kon. µm broušení PC Optický dosah DSC POWER 5 km SM / MM PARADOX EVO 5 km SM / MM SATEL INTEGRA 5 km SM / MM POZOR: převodníky obsahují zdroje laserového záření třídy 1 dle EN relé RDW NO/NC kontakt s max. 125VAC/0,5A nebo 60VDC/0,3A NO kontakt sepnutý = komunikace OK Napájení Napětí VDC ze sběrnice Proud při 12VDC Max. 100 ma Ochrany přepěťová / proudová 600W - puls 10/1000 μs / vratná Prostředí Pracovní teplota C teplota prostředí Vlhkost max. 95 (nekondenzující) % Mechanika Rozměry - š / v / d 110 x 97 x 30 (37) mm (s DIN držákem) Hmotnost typ: 0,2 kg Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. Doporučená topologie Ústředna relé PWR DAT Max. 5km SM / MM PWR DAT * Doporučujeme dodržovat sběrnicovou topologii. Každá odbočka delší než cca 2m může být zdrojem rušivých odrazů ve vedení, které narušují kompaktnost přenášených dat. * 2/7

3 73,00 73,00 -S-PDS + DIN35-30,00 -S-PDS Wymiary uniwersalność REVIZE: Předsériová verze Sériová produkce 3/7

4 COM TYPE: -BO X/12 COD E: Připojení ke sběrnici KEYBUS systému DSC POWER RED BLK YEL GRN Max. 5km SM / MM - 13,85 VDC + RED BLK YEL GRN TYPE: -BO X/12 4/7

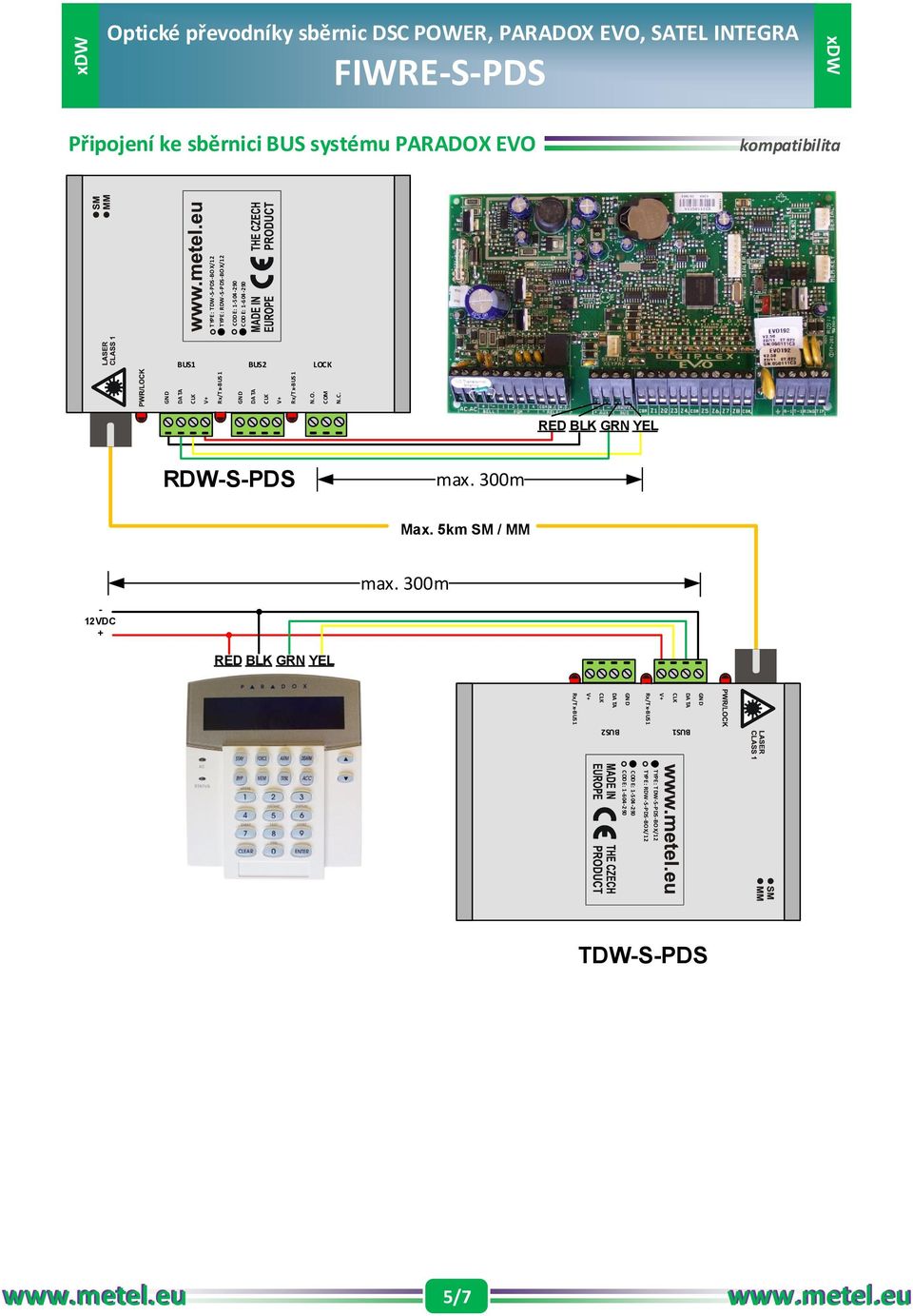

5 COM TYPE: -BO X/12 Připojení ke sběrnici BUS systému PARADOX EVO RED BLK GRN YEL Max. 5km SM / MM - 12VDC + RED BLK GRN YEL TYPE: -BO X/12 COD E: COD E: /7

6 CO M TYPE: -BO X/12 Připojení ke sběrnicím systému SATEL INTEGRA COM +KPD DTM CKM DT1 CK1 Max. 5km SM / MM EXPANDER EXPANDER +12V COM DAT - 12VDC + +KPD COM CKM DTM TYPE: -BO X/12 6/7

7 Rychlý instalační manuál REV: Optopřevodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA 1. Montáž RDW-PDS umístěte na straně ústředny. TDW-PDS umístěte na straně modulů (klávesnice, exp....) Převodník připevněte na určené místo, buďto na rovný podklad nebo na lištu DIN Připojte napájení 12VDC ze sběrnice na straně ústředny a ze stejnosměrného zdroje na straně modulů mezi svorky a, připojení napájení je signalizováno rozsvícením žluté LED POWER. Přepěťové ochrany jsou uzemněny přes svorku. 3. Připojte optické vlákno zakončené konektorem SC (broušení PC). Po propojení TDW-PDS a RDW-PDS zhasne LED. Dosah optického vlákna je max. 5km pro SM i MM vlákno. Použití větší vzdálenosti se nedoporučuje. 4. Připojte signálová vedení postupujte podle typu zabezpečovacího systému dle obrázků na následujících stránkách. Datové linky připojte do -PDS na svorky DATA a. 5. Popis signalizace LED PWR - rozsvícením detekuje napájení LED - rozsvícením detekuje: sepnutí relé přerušení optiky závadu na vzdáleném zařízení LED Rx/Tx1 - datová linka - blikáním červené LED Tx - vysílání dat - blikáním zelené LED Rx - příjem dat LED Rx/Tx2 - datová linka - blikáním červené LED Tx - vysílání dat - blikáním zelené LED Rx - příjem dat TDW-PDS Tx nm Rx nm RDW-PDS Tx nm Rx nm ZEM DATA < VDC ZEM DATA < VDC DATA Rx/Tx- DATA Rx/Tx- TYPE: -BOX/12 TYPE: -BOX/12 CODE: CODE: RELÉ max. 125VAC/0,5A max. 60VDC/0,3A VE STAVU -BEZNAPĚŤÍ -PORUCHA VZDÁLENÉHO ZAŘÍZENÍ -PŘERUŠENÍ OPTIKY JE SPOJENO COM A NC. V PROVOZNÍM BEZPORUCHOVÉM STAVU JE SPOJENO COM A NO. COM 7/7
