Průmyslové managed switche LAN-RING

Transkript

1 Průmyslové managed e LAN-RING Použity pouze průmyslové součástky s rozsahem teplot ºC BOX RACK IP65 Průmyslové managed e LAN-RING tvoří ucelený systém zařízení vhodných zejména pro rozsáhlé CCTV a zabezpečovací systémy. Použité přepěťové ochrany vstupů a výstupů umožňují nasazení LAN- RING ů v průmyslovém i venkovním prostředí. Při napájení ze zdrojů METEL sérií SU, ML nebo z 19" van RACK/3U je poskytována záruka 5 let na poškození e až do úrovně přerušení plošného spoje. I Digitální vstupy Switche* jsou osazeny dvěma digitálními vstupy typu NC/NO kontakt nebo aktivace napětím (TTL), které mohou po naprogramování aktivovat relé na jiném i(ích) nebo I/O modulech LAN-485 a. Funkce digitálních vstupů se programuje lokálně přes USB port nebo vzdáleně po LAN softwarem SIMULand. I Kruhová topologie I MM/SM univerzální I Digitální vstupy I Programovatelné relé I port I Redundantní vstup napájení I Přepěťové ochrany I Provozní teplota C I Management I Podpora PoE I Kruhová topologie Kruhová topologie zajišťuje prostřednictvím vlastního protokolu LAN-RING aktivaci záložního spoje do 30ms. Maximální počet ů na kruhu je omezen pouze datovou propustností kruhu. Dle propustnosti optického kruhu rozlišujeme série 2G a 200M. I MM/SM univerzální Switche série 2G a 200M jsou univerzálně použitelné pro MM i SM vlákna. Optické porty mají integrovanou technologií vlnového multiplexu (WDM). Optický kruh je tak vždy tvořen pouze jedním SM nebo MM vláknem. I Programovatelné relé Switche* jsou osazeny relé, které může být aktivováno řadou různých událostí jako například výpadkem spojení po LAN nebo, se/rozepnutím více kontaktů (funkce OR / AND), přerušením optického kruhu, přerušením komunikace na, teplotou, ztrátou kamery Funkce relé lze programovat lokálně přes USB port nebo vzdáleně po LAN softwarem SIMULand. V menu Remap, Vstupy, Výstupy lze nastavit invertování, logické operace AND, OR, filtrování na vstupní straně a nastavení časové konstanty pro sepnutí relé atd. Další možností, jak aktivovat relé, je přímo z aplikace SIMULand a to vložením objektu Virtuální tlačítko na pracovní plochu. Je možný i opačný způsob, tj. digitální vstup na i nebo jiném I/O modulu může aktivovat Virtuální výstup na obrazovce SIMULandu. * kromě 2G REV: /16

2 Průmyslové managed e LAN-RING 6x LAN-RING 2Gbps 6x 2G E LAN-RING 2Gbps 2G E 6x 6x 6x 6x 6x 6x LAN-RING 200Mbps 6x 2G E LAN-RING 200Mbps 200M E 6x 6x 6x 6x 6x REV: /16

3 Průmyslové managed e LAN-RING I port Port může fungovat ve dvou základních režimech: Režim pro propojení 2 a více externích zařízení, LAN-RING I Přepěťové ochrany Všechny ethernet porty a vstupy napájení jsou osazeny přepěťovými ochranami. Ve venkovním prostředí doporučujeme použít dodatečné přepěťové ochrany (OVP) třídy D dle normy IEC na vstup napájení a gigabit ethernet port. Přepěťovou ochranu napájení lze vyřešit použitím zdrojů SU V případě dodržení těchto doporučení garantujeme záruku 5 let včetně škod způsobených na ích přepětím. Detaily naleznete v aktuálních záručních podmínkách. Fast ethernet 230/48VDC OVP nebo v režimu pro připojení až 15 I/O jednotek (6 digitálních vstupů / 6 relé výstupů). OVP 230VAC Optoporty LAN-RING I Provozní teplota C Všechny LAN-RING e jsou postaveny ze součástek s minimálním teplotním rozsahem od 40 do +85 C a pasivním chlazením bez ventilátorů. I Management Switche lze nastavovat přes lokální USB port (kromě 2G v provedení RACK a IP65) nebo aplikací vzdáleného managementu SIMULand. I Redundantní vstup napájení Switche jsou pro případ výpadku hlavního napájení osazeny vstupem pro záložní napájení. I Podpora PoE Všechny 10/100M ethernet porty podporují PoE standard dle IEEE 802.3af s výstupním výkonem až 15,4W. Při napájení koncových zařízení software SIMULand umožňuje nastavit následující provozní režimy PoE: Provozní režimy PoE: Popis Zapnuto Výstupní výkon až 15.4W Možnosti napájení ů bez použití PoE: Hlavní napájení 10-60VDC nebo 10-30VAC Vypnuto Restart PoE vypnuto HW restart konc. zařízení Záložní napájení 10-60VDC Možnosti napájení ů při použití PoE: Hlavní napájení Záložní napájení 48VDC 48VDC REV: /16

4 Průmyslové managed e LAN-RING Optické parametry (typy a 2G E) Parametr Hodnota Jednotka Poznámka Optický výkon dbm Citlivost 22 dbm Optická vlákna 1x SM 9/125 - SC konektory µm max. 20 km mezi komponenty 1x MM 50(62,5)/125 - SC kon. µm max. 2 km mezi komponenty Vlnové délky PORT 6: Tx: 1310 / Rx: 1550 nm PORT 7: Tx: 1550 / Rx: 1310 nm Bezpečnost POZOR: převodníky obsahují zdroje laserového záření třídy 1 dle EN Optické parametry (typy a 200M E) Parametr Hodnota Jednotka Poznámka Optický výkon 14 do 8 / 10 do 0 dbm SM / MM Citlivost 31 / 28 dbm SM / MM Optická vlákna 1x SM 9/125 - SC konektory µm max. 20 km mezi komponenty 1x MM 50 nebo 62,5/125 - SC µm max. 5 km mezi komponenty Vlnové délky PORT 6: Tx: 1310 / Rx: 1550 nm PORT 7: Tx: 1550 / Rx: 1310 nm Bezpečnost POZOR: převodníky obsahují zdroje laserového záření třídy 1 dle EN Elektrické parametry Parametr Hodnota Jednotka Poznámka LAN (UTP) Podporované formáty FE UTP porty: 10BaseT, 100BaseTx UTP porty: 10BaseT, 100BaseTx, 1000BaseTx Ochrana proti přepětí FE porty: hrubá + jemná bleskojistky + transily porty: 600 W Konektory RJ45 Relé výstup Maximální zatížení DC: max. 100V / max. 3A AC: max. 30V / max. 3A Management Lokální USB Vzdálený aplikace SIMULand aplikace pro Windows Napájení bez PoE 8-60 / VDC/AC s PoE 48 VDC Příkon Max. 5 VA bez PoE Ochrany Přepěťová / proudová 2x 1,5 kw (10/1000µs) Prostředí Pracovní teplota ºC teplota prostředí Certifikace TÜV Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. Maximální datový tok na 2G LAN-RING max. 1 Gbps Maximální datový tok na 200M LAN-RING max. 100 Mbps max. 1 Gbps 1x SM (MM) vlákno max. 100 Mbps 1x SM (MM) vlákno Doporučená vytížitelnost je max. 80% Doporučená vytížitelnost je max. 80% REV: /16

5 Průmyslové managed e LAN-RING SIMULand - software vzdáleného managementu SIMULand je aplikace managementu kompatibilní se všemi 200m a 2G i a moduly LAN-485 a. Kromě standardního nastavení VLAN, QoS, rate limiting.slouží k I Visualizaci systému Freeware software SIMULand je aplikace určená k vzdálenému nebo lokálnímu (USB) nastavování ů. Grafická nadstavba dále umožňuje naskenovat a zdokumentovat celý systém včetně kontroly zatížení a stavu jednotlivých segmentů sítě. I Vzdálený hw restart kamer Switche umožňují prostřednictvím funkce Resetování PoE vzdálený hardware restart kamery nebo jiného z PoE napájeného zařízení. I Měření napájecího napětí Napětí na obou napájecích vstupech může být dle potřeby zobrazeno v grafu, naměřené hodnoty logovány do souboru a v případě překročení nastaveného limitu lze aktivovat relé, odeslat apod. I Kontrola stavu PoE SIMULandem můžeme vzdáleně kontrolovat stav PoE, resetovat PoE nebo případně PoE zcela vypnout, REV: /16

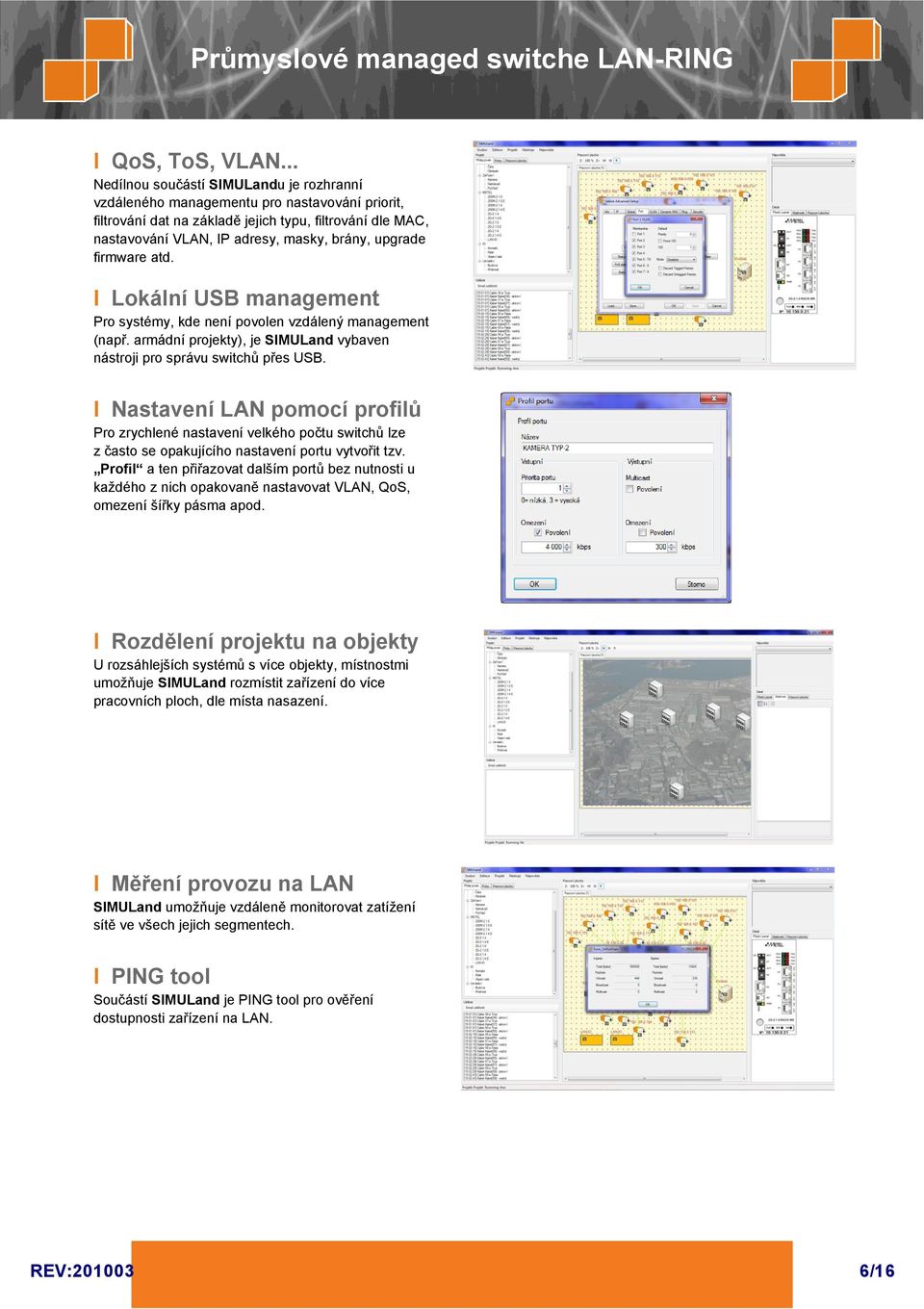

6 Průmyslové managed e LAN-RING I QoS, ToS, VLAN... Nedílnou součástí SIMULandu je rozhranní vzdáleného managementu pro nastavování priorit, filtrování dat na základě jejich typu, filtrování dle MAC, nastavování VLAN, IP adresy, masky, brány, upgrade firmware atd. I Lokální USB management Pro systémy, kde není povolen vzdálený management (např. armádní projekty), je SIMULand vybaven nástroji pro správu ů přes USB. I Nastavení LAN pomocí profilů Pro zrychlené nastavení velkého počtu ů lze z často se opakujícího nastavení portu vytvořit tzv. Profil a ten přiřazovat dalším portů bez nutnosti u každého z nich opakovaně nastavovat VLAN, QoS, omezení šířky pásma apod. I Rozdělení projektu na objekty U rozsáhlejších systémů s více objekty, místnostmi umožňuje SIMULand rozmístit zařízení do více pracovních ploch, dle místa nasazení. I Měření provozu na LAN SIMULand umožňuje vzdáleně monitorovat zatížení sítě ve všech jejich segmentech. I PING tool Součástí SIMULand je PING tool pro ověření dostupnosti zařízení na LAN. REV: /16

7 Průmyslové managed e LAN-RING Průmyslový managed 2x FO 2Gbps 1x 4x FE 1x 2x digitální vstup 1x relé OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ S POE NAPÁJENÍ BEZ POE TAMPER vstup 1 vstup 2 vstup 1 vstup 2 -BOX-PoE VDC 48VDC VDC-AC 10-60VDC ne -RACK-PoE VDC 48VDC VDC-AC 10-60VDC ne -IP65-PoE VDC 48VDC VDC-AC 10-60VDC ano * PoE napájení není u 19" van BREAK-RACK/3U podporováno CD detekce připojeného vlákna ACT detekce aktivity P7 - optický port 2Gbps LAN-RING Tx 1550nm / Rx 1310nm CD detekce připojeného vlákna ACT detekce aktivity P6 - optický port 2Gbps LAN-RING Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! PO4 PO3 PO2 PO1 P4 FA4 FA3 FA2 FA1 Signalizace stavu PoE POx PoE ON FAx chyba PoE P5 - gigabit Ethernet 10/100/1000 BASE-T Lokální USB management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISN ACT LED ACTIVITY P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) I/O PORT B- GND zem A+ RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup B- GND A+ IN 2 IN 1 RELAY P1 PoE -RACK LAN-RING REV: /16

8 Průmyslové managed e LAN-RING Průmyslový managed 2x FO 2Gbps 1x 1x 2x digitální vstup 1x relé OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ S POE NAPÁJENÍ BEZ POE TAMPER vstup 1 vstup 2 vstup 1 vstup 2 2G E-BOX VDC-AC 10-60VDC ne 2G E-RACK VDC-AC 10-60VDC ne 2G E-IP VDC-AC 10-60VDC ano CD detekce připojeného vlákna ACT detekce aktivity P7 - optický port 2Gbps LAN-RING Tx 1550nm / Rx 1310nm CD detekce připojeného vlákna ACT detekce aktivity P6 - optický port 2Gbps LAN-RING Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! P5 - gigabit Ethernet 10/100/1000 BASE-T P5 Lokální USB management USB P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) I/O PORT B- GND zem A+ RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup B- GND A+ IN 2 IN 1 RELAY -RACK 2G E 2G E LAN-RING REV: /16

9 Průmyslové managed e LAN-RING Průmyslový managed 1x 4x FE 1x 2x digitální vstup 1x relé OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ S POE NAPÁJENÍ BEZ POE TAMPER vstup 1 vstup 2 vstup 1 vstup 2 2G E-BOX-PoE VDC 48VDC VDC-AC 10-60VDC ne 2G E-RACK-PoE* VDC 48VDC VDC-AC 10-60VDC ne 2G E-IP65-PoE VDC 48VDC VDC-AC 10-60VDC ano * PoE napájení není u 19" van BREAK-RACK/3U podporováno PO4 PO3 PO2 PO1 FA4 FA3 FA2 FA1 Signalizace stavu PoE POx PoE ON FAx chyba PoE P4 P5 - gigabit Ethernet 10/100/1000 BASE-T Lokální USB management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISN ACT LED ACTIVITY P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) B- GND A+ P1 I/O PORT B- GND zem A+ RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup IN 2 IN 1 RELAY PoE -RACK 2G E 2G E LAN-RING REV: /16

10 Průmyslové managed e LAN-RING Průmyslový managed 1x 8x FE OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ S POE NAPÁJENÍ BEZ POE TAMPER vstup 1 vstup 2 vstup 1 vstup 2 2G E-BOX-PoE VDC 48VDC VDC-AC 10-60VDC ne 2G E-RACK-PoE* VDC 48VDC VDC-AC 10-60VDC ne 2G E-IP65-PoE VDC 48VDC VDC-AC 10-60VDC ano * PoE napájení není u 19" van BREAK-RACK/3U podporováno Switche 2G E budou dostupné od P5 P8 Ethernet 10/100 BASE-T POE porty P1 P4 Ethernet 10/100 BASE-T POE porty P9 - gigabit Ethernet 10/100/1000 BASE-T LED POWER signalizace napájení P4 P3 P2 P1 P8 P7 P6 P5 Signalizace stavu PoE P1-P8 Red = fault Green = ok 2G E 2G E LAN-RING 2G E REV: /16

11 Průmyslové managed e LAN-RING Průmyslový managed 2x FO 200Mbps 1x 4x FE 1x 2x digitální vstup 1x relé OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ S POE NAPÁJENÍ BEZ POE TAMPER vstup 1 vstup 2 vstup 1 vstup 2 -BOX-PoE VDC 48VDC VDC-AC 10-60VDC ne -RACK-PoE* VDC 48VDC VDC-AC 10-60VDC ne -IP65-PoE VDC 48VDC VDC-AC 10-60VDC ano * PoE napájení není u 19" van BREAK-RACK/3U podporováno CD detekce připojeného vlákna ACT detekce aktivity P7 - optický port 200Mbps Tx 1550nm / Rx 1310nm CD detekce připojeného vlákna ACT detekce aktivity P6 - optický port 200Mbps Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! PO4 PO3 PO2 PO1 P4 FA4 FA3 FA2 FA1 Signalizace stavu PoE POx PoE ON FAx chyba PoE P5 - gigabit Ethernet 10/100/1000 BASE-T Lokální USB management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISN ACT LED ACTIVITY P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) I/O PORT B- GND zem A+ RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup B- GND A+ IN 2 IN 1 RELAY P1 PoE -RACK LAN-RING REV: /16

12 Průmyslové managed e LAN-RING Průmyslový managed 2x FO 200Mbps 1x 1x 2x digitální vstup 1x relé OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ S POE NAPÁJENÍ BEZ POE TAMPER vstup 1 vstup 2 vstup 1 vstup 2 200M E-BOX/ VDC-AC 10-60VDC ne 200M E-RACK VDC-AC 10-60VDC ne 200M E-IP65/ VDC-AC 10-60VDC ano CD detekce připojeného vlákna ACT detekce aktivity P7 - optický port 200Mbps Tx 1550nm / Rx 1310nm CD detekce připojeného vlákna ACT detekce aktivity P6 - optický port 200Mbps Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! P5 - gigabit Ethernet 10/100/1000 BASE-T P5 Lokální USB management USB P/R RS 485 P/R LED POWER / RING LED TX(R) / RX(G) I/O PORT B- GND zem A+ RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup B- GND A+ IN 2 IN 1 RELAY -RACK 200M E 200M E LAN-RING REV: /16

13 Průmyslové managed e LAN-RING Napájecí zdroje PoE +48VDC s ochranami třídy D a rozsahem pracovních teplot ºC AL I Hliníkový kryt IP65 I Pasivní chlazení I Ochrana 230VAC třídy D Tyto zdroje jsou určeny pro vnitřní i venkovní instalace s výstupy 48VDC a 24VAC a provozní teplotou Hliníkový kryt IP65 zajišťuje vysoce účinné pasivní chlazení i na přímém slunci. Vstup 230VAC je osazen přepěťovou ochranou třídy (dle IEC ). Typickým místem nasazení jsou venkovní stanoviště ů. OBJEDNACÍ NÁZEV KÓD VSTUP VÝSTUP SU-230/4870H VAC 48VDC Zdroje SU-230/4870H budou dostupné od Parametr Hodnota Jednotka Poznámka Vstup Vstupní napětí 230 VAC Přepěťová ochrana třída D IEC Výstup Výstupní napětí 48 VDC max. 70W Přepěťová ochrana transil 1500 W 10/1000µs Proudová ochrana vratná Prostředí Pracovní teplota ºC Krytí IP65 AL kryt Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění REV: /16

14 Průmyslové managed e LAN-RING Napájecí zdroje PoE VDC s rozsahem pracovních teplot ºC I Montáž na DIN35 I Pasivní chlazení I Účinnost 91% Zdroje ML jsou určeny pro napájení ů ve vnitřních instalacích s montáží na DIN35. Zdroje umožňují regulaci výstupního napětí v rozmezí 48 56VDC. OBJEDNACÍ NÁZEV KÓD VSTUP VÝSTUP ML VAC 48VDC Parametr Hodnota Jednotka Poznámka Vstup Vstupní napětí 230 VAC Odolnost VDE 0160/W2 750V/1.3ms Výstup Výstupní napětí VDC max. 100W Účinnost typ. 91 % Proudová ochrana pojistka T3A15H Prostředí Pracovní teplota ºC Montáž na DIN35 Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. Rozměry Výstupní výkon / teplota REV: /16

15 Průmyslové managed e LAN-RING 19"vany s napájením PoE +48VDC až 500W I Pasivní chlazení I Až 500W napájení PoE I Redundantní vstup napájení OBJEDNACÍ NÁZEV KÓD POZNÁMKA BREAK-RACK/PoE zdroj 100W BREAK-RACK/PoE zdroj 300W dostupné od " vany BREAK-RACK-PoE jsou určeny k osazení až 5 ů LAN-RING a 2ks jednotek nebo LAN generace. BREAK-RACK/PoE zdroj 500W BREAK-FP panel 2 sloty BREAK-FP panel 3 sloty Parametr Hodnota Jednotka Poznámka Vstup Vstupní napětí 230 VAC Přepěťová ochrana třída D IEC Mechnika Sloty pro e / moduly 5 / 2 VDC Šířka / výška / hloubka Proudová ochrana 19" / 3U / 290 mm vratná Prostředí Pracovní teplota ºC Krytí IP20 Hmotnost 100 / 300 / / 3,75 / 4,5 kg Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. BREAK-RACK/PoE 100 BREAK-RACK/PoE 300 BREAK-RACK/PoE VAC 230VAC OVP 230VAC OVP OVP Redundantní vstup 48VDC Redundantní vstupy 48VDC Redundantní vstupy 48VDC Switche kompatibilní s BREAK-RACK/PoE OBJEDNACÍ NÁZEV KÓD MAX. PŘÍKON BEZ POE (W) MAX. PŘÍKON S POE (W) SLOTY -RACK-PoE ,6 3 2G E-RACK G E-RACK-PoE ,6 3 2G E-RACK-PoE ,2 3 -RACK-PoE , M E-RACK Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. REV: /16

16 Průmyslové managed e LAN-RING Al profil...box...ip Napájení Al odlitek REV: /16
