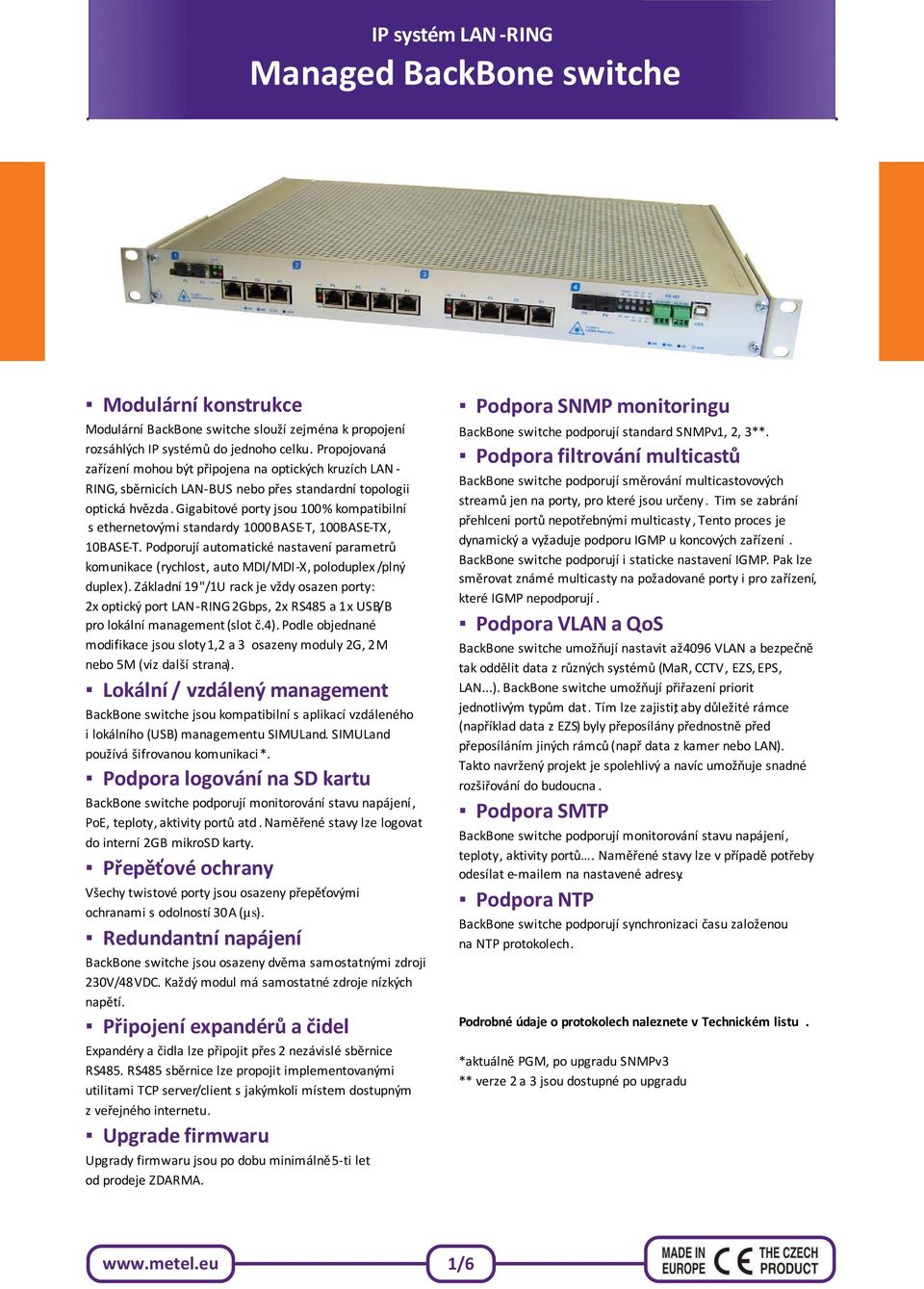

1 Instalační IP systém manuál LANREV: RING IP systém Modulární konstrukce Modulární BackBone switche slouží zejména k propojení rozsáhlých IP systémů do jednoho celku. Propojovaná zařízení mohou být připojena na optických kruzích LAN- RING, sběrnicích LAN-BUS nebo přes standardní topologii optická hvězda. Gigabitové porty jsou 100% kompatibilní s ethernetovými standardy 1000BASE-T, 100BASE-TX, 10BASE-T. Podporují automatické nastavení parametrů komunikace (rychlost, auto MDI/MDI-X, poloduplex/plný duplex). Základní 19"/1U rack je vždy osazen porty: 2x optický port, 2x a 1x USB/B pro lokální management (slot č.4). Podle objednané modifikace jsou sloty 1,2 a 3 osazeny moduly 2G, 2M nebo 5M (viz další strana). Lokální / vzdálený management BackBone switche jsou kompatibilní s aplikací vzdáleného i lokálního (USB) managementu SIMULand. SIMULand používá šifrovanou komunikaci*. Podpora logování na SD kartu BackBone switche podporují monitorování stavu napájení, PoE, teploty, aktivity portů atd. Naměřené stavy lze logovat do interní 2GB mikrosd karty. Přepěťové ochrany Všechy twistové porty jsou osazeny přepěťovými ochranami s odolností 30A (µs). Redundantní napájení BackBone switche jsou osazeny dvěma samostatnými zdroji 230V/48VDC. Každý modul má samostatné zdroje nízkých napětí. Připojení expandérů a čidel Expandéry a čidla lze připojit přes 2 nezávislé sběrnice. sběrnice lze propojit implementovanými utilitami TCP server/client s jakýmkoli místem dostupným z veřejného internetu. Upgrade firmwaru Upgrady firmwaru jsou po dobu minimálně 5-ti let od prodeje ZDARMA. Podpora SNMP monitoringu BackBone switche podporují standard SNMPv1, 2, 3**. Podpora filtrování multicastů BackBone switche podporují směrování multicastovových streamů jen na porty, pro které jsou určeny. Tim se zabrání přehlceni portů nepotřebnými multicasty, Tento proces je dynamický a vyžaduje podporu IGMP u koncových zařízení. BackBone switche podporují i staticke nastavení IGMP. Pak lze směrovat známé multicasty na požadované porty i pro zařízení, které IGMP nepodporují. Podpora VLAN a QoS BackBone switche umožňují nastavit až 4096 VLAN a bezpečně tak oddělit data z různých systémů (MaR, CCTV, EZS, EPS, LAN...). BackBone switche umožňují přiřazení priorit jednotlivým typům dat. Tím lze zajistit, aby důležité rámce (například data z EZS) byly přeposílány přednostně před přeposíláním jiných rámců (např data z kamer nebo LAN). Takto navržený projekt je spolehlivý a navíc umožňuje snadné rozšiřování do budoucna. Podpora SMTP BackBone switche podporují monitorování stavu napájení, teploty, aktivity portů. Naměřené stavy lze v případě potřeby odesílat em na nastavené adresy. Podpora NTP BackBone switche podporují synchronizaci času založenou na NTP protokolech. Podrobné údaje o protokolech naleznete v Technickém listu. *aktuálně PGM, po upgradu SNMPv3 ** verze 2 a 3 jsou dostupné po upgradu 9/36 1/6

Gigabitové porty jsou 100% kompatibilní s ethernetovými standardy 1000BASE-T, 100BASE-TX, 10BASE-T.

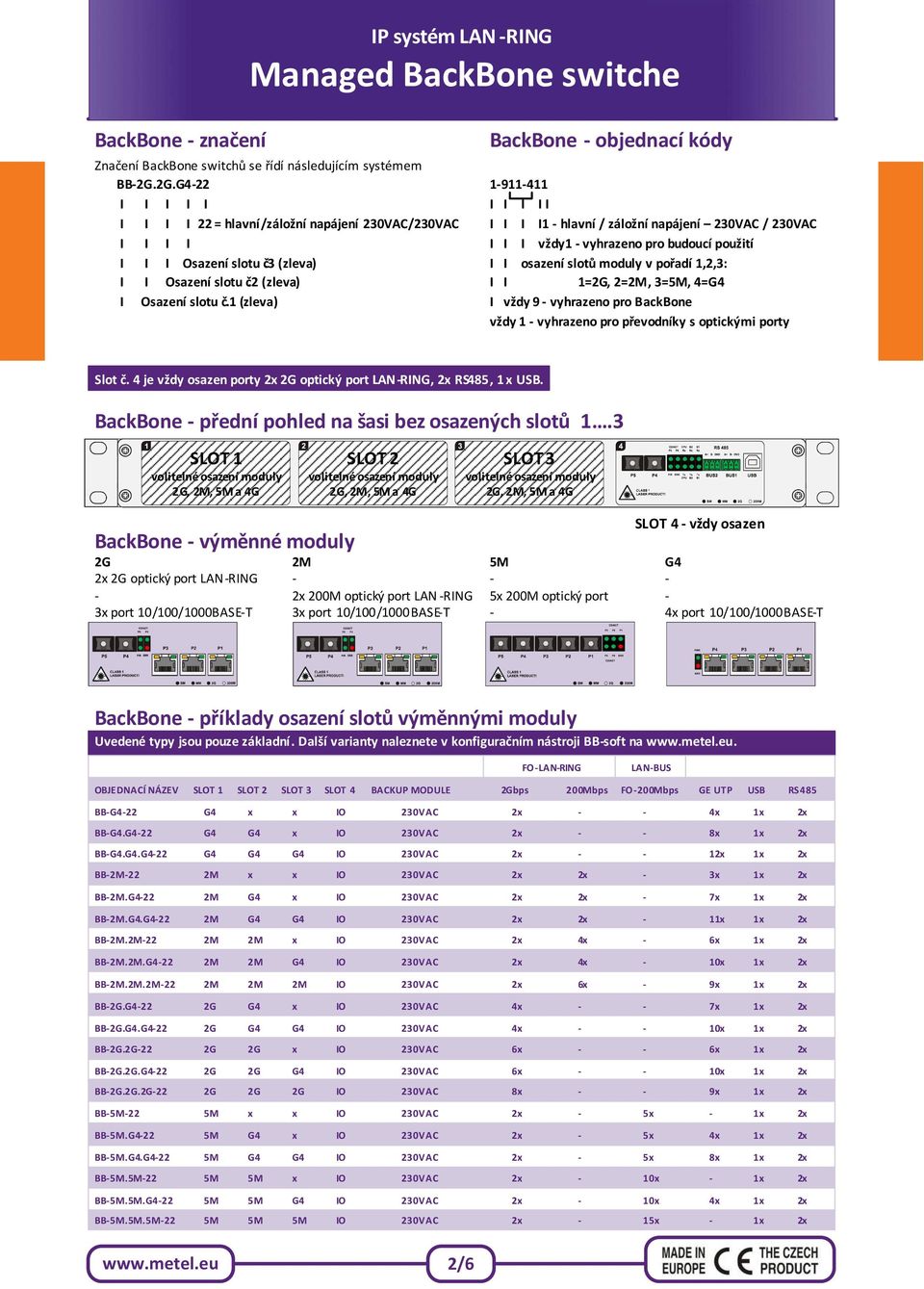

2 BackBone - značení Instalační IP systém manuál LANREV: RING IP systém BackBone - objednací kódy Značení BackBone switchů se řídí následujícím systémem BB-2G.2G.G I I I I I I I I I I I I I I 22 = hlavní/záložní napájení 230VAC/230VAC I I I I 1 - hlavní / záložní napájení 230VAC / 230VAC I I I I I I I vždy 1 - vyhrazeno pro budoucí použití I I I Osazení slotu č.3 (zleva) I I osazení slotů moduly v pořadí 1,2,3: I I Osazení slotu č.2 (zleva) I I 1=2G, 2=2M, 3=5M, 4=G4 I Osazení slotu č.1 (zleva) I vždy 9 - vyhrazeno pro BackBone vždy 1 - vyhrazeno pro převodníky s optickými porty Slot č. 4 je vždy osazen porty 2x 2G optický port, 2x, 1 x USB. BackBone - přední pohled na šasi bez osazených slotů 1.3 SLOT 1 volitelné osazení moduly 2G, 2M, 5M a 4G SLOT 2 volitelné osazení moduly 2G, 2M, 5M a 4G SLOT 3 volitelné osazení moduly 2G, 2M, 5M a 4G SLOT 4 - vždy osazen BackBone - výměnné moduly 2G 2M 5M G4 2x 2G optický port x 200M optický port 5x 200M optický port - 3x port 10/100/1000BASE-T 3x port 10/100/1000BASE-T - 4x port 10/100/1000BASE-T BackBone - příklady osazení slotů výměnnými moduly Uvedené typy jsou pouze základní. Další varianty naleznete v konfiguračním nástroji BB-soft na FO- LAN-BUS OBJEDNACÍ NÁZEV SLOT 1 SLOT 2 SLOT 3 SLOT 4 BACKUP MODULE 200Mbps FO-200Mbps UTP USB BB-G4-22 G4 x x IO 230VAC 2x - - 4x 1x 2x BB-G4.G4-22 G4 G4 x IO 230VAC 2x - - 8x 1x 2x BB-G4.G4.G4-22 G4 G4 G4 IO 230VAC 2x x 1x 2x BB-2M-22 2M x x IO 230VAC 2x 2x - 3x 1x 2x BB-2M.G4-22 2M G4 x IO 230VAC 2x 2x - 7x 1x 2x BB-2M.G4.G4-22 2M G4 G4 IO 230VAC 2x 2x - 11x 1x 2x BB-2M.2M-22 2M 2M x IO 230VAC 2x 4x - 6x 1x 2x BB-2M.2M.G4-22 2M 2M G4 IO 230VAC 2x 4x - 10x 1x 2x BB-2M.2M.2M-22 2M 2M 2M IO 230VAC 2x 6x - 9x 1x 2x BB-2G.G4-22 2G G4 x IO 230VAC 4x - - 7x 1x 2x BB-2G.G4.G4-22 2G G4 G4 IO 230VAC 4x x 1x 2x BB-2G.2G-22 2G 2G x IO 230VAC 6x - - 6x 1x 2x BB-2G.2G.G4-22 2G 2G G4 IO 230VAC 6x x 1x 2x BB-2G.2G.2G-22 2G 2G 2G IO 230VAC 8x - - 9x 1x 2x BB-5M-22 5M x x IO 230VAC 2x - 5x - 1x 2x BB-5M.G4-22 5M G4 x IO 230VAC 2x - 5x 4x 1x 2x BB-5M.G4.G4-22 5M G4 G4 IO 230VAC 2x - 5x 8x 1x 2x BB-5M.5M-22 5M 5M x IO 230VAC 2x - 10x - 1x 2x BB-5M.5M.G4-22 5M 5M G4 IO 230VAC 2x - 10x 4x 1x 2x BB-5M.5M.5M-22 5M 5M 5M IO 230VAC 2x - 15x - 1x 2x 10/36 2/6

I I Osazení slotu č.3 (zleva) I I osazení slotů moduly v pořadí 1,2,3: I I Osazení slotu č.2 (zleva) I I 1=2G, 2=2M, 3=5M, 4=G4 I Osazení slotu č.

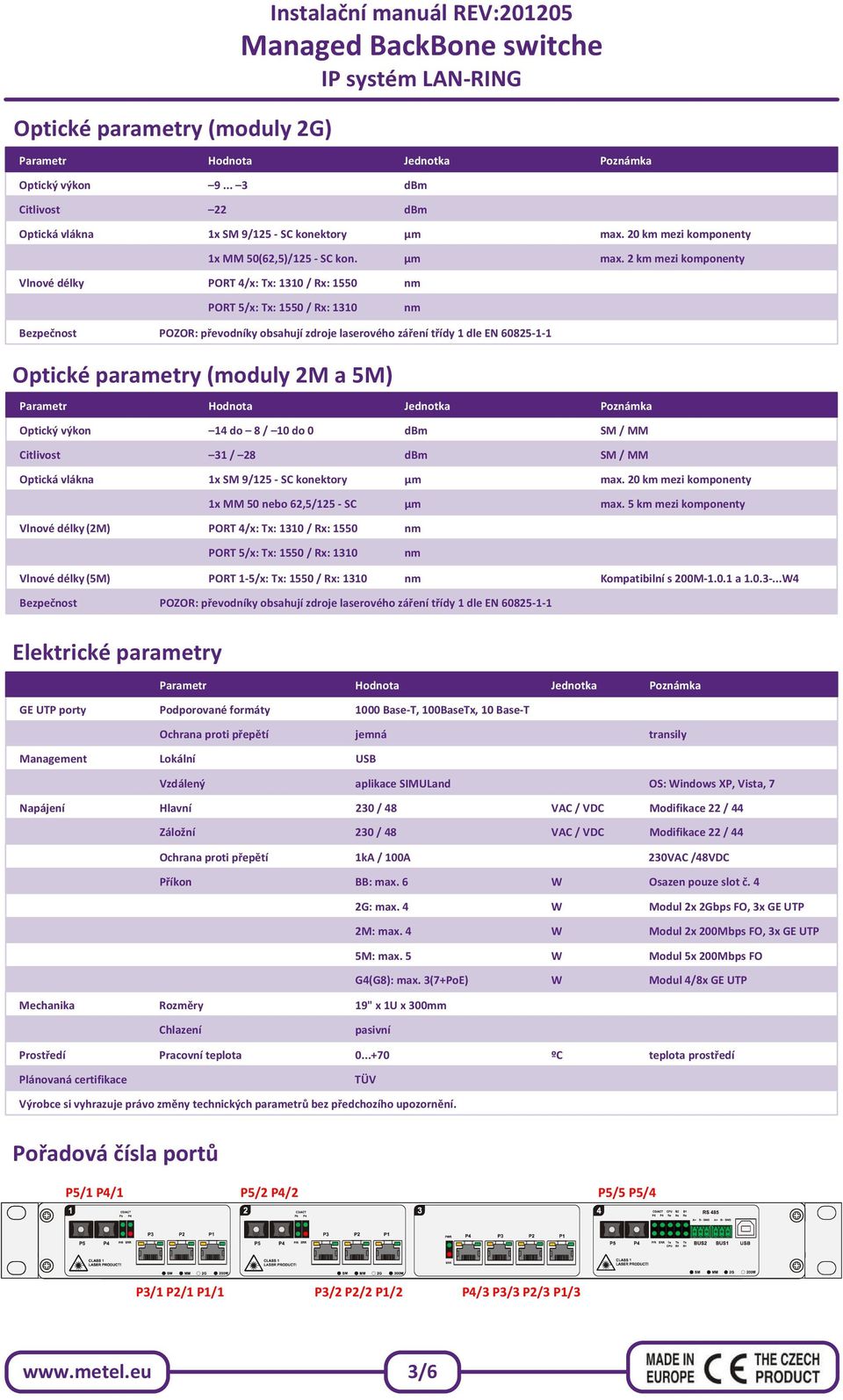

3 Optické parametry (moduly 2G) Instalační manuál REV: IP systém Parametr Hodnota Jednotka Poznámka Optický výkon dbm Citlivost 22 dbm Optická vlákna 1x SM 9/125 - SC konektory µm max. 20 km mezi komponenty 1x MM 50(62,5)/125 - SC kon. µm max. 2 km mezi komponenty Vlnové délky PORT 4/x: Tx: 1310 / Rx: 1550 nm PORT 5/x: Tx: 1550 / Rx: 1310 nm Bezpečnost POZOR: převodníky obsahují zdroje laserového záření třídy 1 dle EN Optické parametry (moduly 2M a 5M) Parametr Hodnota Jednotka Poznámka Optický výkon 14 do 8 / 10 do 0 dbm SM / MM Citlivost 31 / 28 dbm SM / MM Optická vlákna 1x SM 9/125 - SC konektory µm max. 20 km mezi komponenty 1x MM 50 nebo 62,5/125 - SC µm max. 5 km mezi komponenty Vlnové délky (2M) PORT 4/x: Tx: 1310 / Rx: 1550 nm PORT 5/x: Tx: 1550 / Rx: 1310 nm Vlnové délky (5M) PORT 1-5/x: Tx: 1550 / Rx: 1310 nm Kompatibilní s 200M a W4 Bezpečnost POZOR: převodníky obsahují zdroje laserového záření třídy 1 dle EN Elektrické parametry Parametr Hodnota Jednotka Poznámka UTP porty Podporované formáty 1000 Base-T, 100BaseTx, 10 Base-T Ochrana proti přepětí jemná transily Management Lokální USB Vzdálený aplikace SIMULand OS: Windows XP, Vista, 7 Napájení Hlavní 230 / 48 VAC / VDC Modifikace 22 / 44 Záložní 230 / 48 VAC / VDC Modifikace 22 / 44 Ochrana proti přepětí 1kA / 100A 230VAC /48VDC Příkon BB: max. 6 W Osazen pouze slot č. 4 2G: max. 4 W Modul 2x FO, 3x UTP 2M: max. 4 W Modul 2x 200Mbps FO, 3x UTP 5M: max. 5 W Modul 5x 200Mbps FO G4(G8): max. 3(7+PoE) W Modul 4/8x UTP Mechanika Rozměry 19" x 1U x 300mm Chlazení pasivní Prostředí Pracovní teplota ºC teplota prostředí Plánovaná certifikace TÜV Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. Pořadová čísla portů P5/1 P4/1 P5/2 P4/2 P5/5 P5/4 P3/1 P2/1 P1/1 P3/2 P2/2 P1/2 P4/3 P3/3 P2/3 P1/3 3/6

2 km mezi komponenty Vlnové délky PORT 4/x: Tx: 1310 / Rx: 1550 nm PORT 5/x: Tx: 1550 / Rx: 1310 nm Bezpečnost POZOR: převodníky obsahují zdroje laserového záření třídy 1 dle EN 60825-1-1 Optické

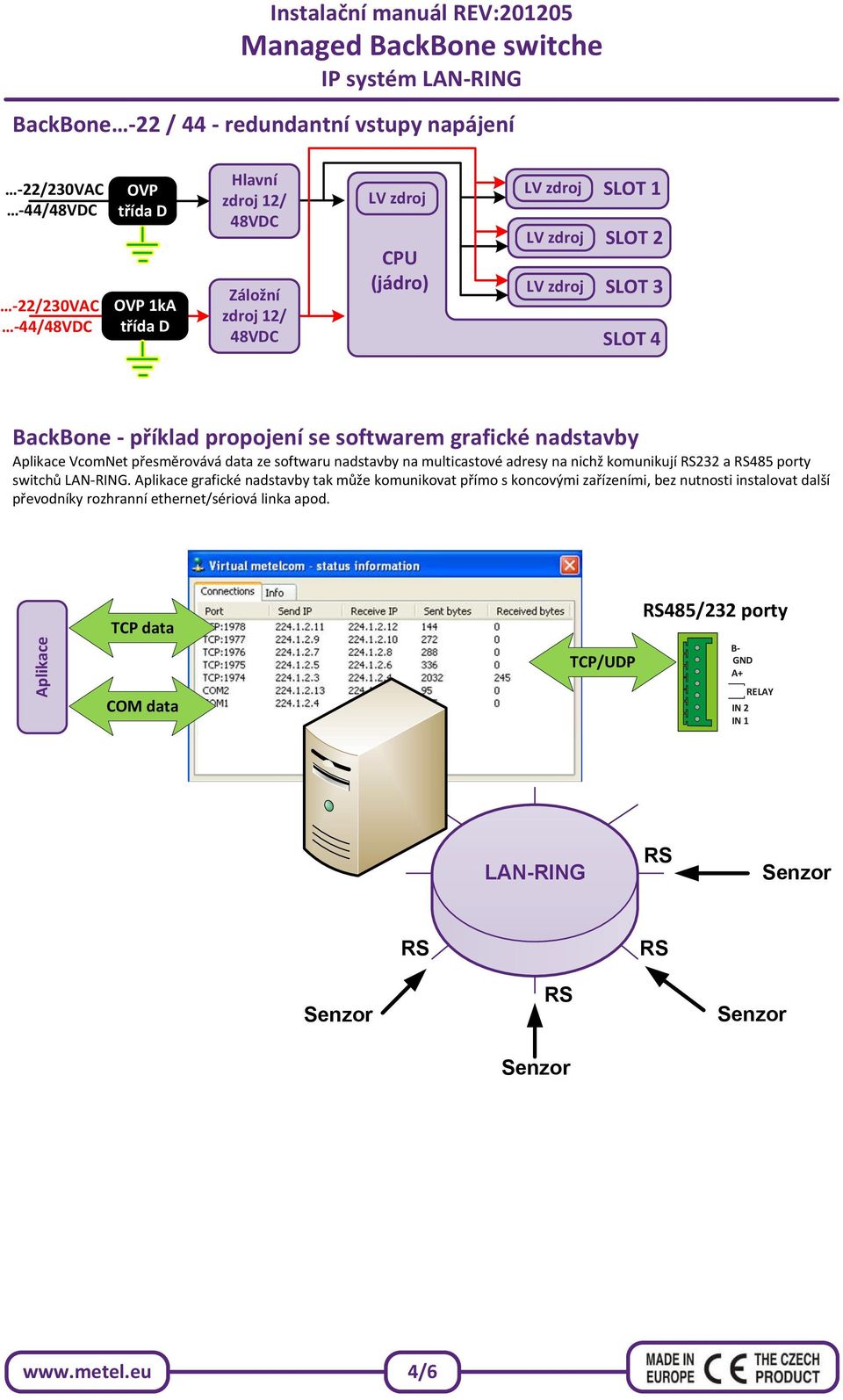

4 Instalační manuál REV: IP systém BackBone -22 / 44 - redundantní vstupy napájení -22/230VAC -44/48VDC -22/230VAC -44/48VDC OVP třída D OVP 1kA třída D Hlavní zdroj 12/ 48VDC Záložní zdroj 12/ 48VDC CPU (jádro) SLOT 1 SLOT 2 SLOT 3 SLOT 4 BackBone - příklad propojení se softwarem grafické nadstavby Aplikace VcomNet přesměrovává data ze softwaru nadstavby na multicastové adresy na nichž komunikují 232 a porty switchů. Aplikace grafické nadstavby tak může komunikovat přímo s koncovými zařízeními, bez nutnosti instalovat další převodníky rozhranní ethernet/sériová linka apod. TCP data /232 porty Aplikace COM data TCP/UDP B- GND A+ IN 2 IN 1 4/6

přesměrovává data ze softwaru nadstavby na multicastové adresy na nichž komunikují 232 a porty switchů.

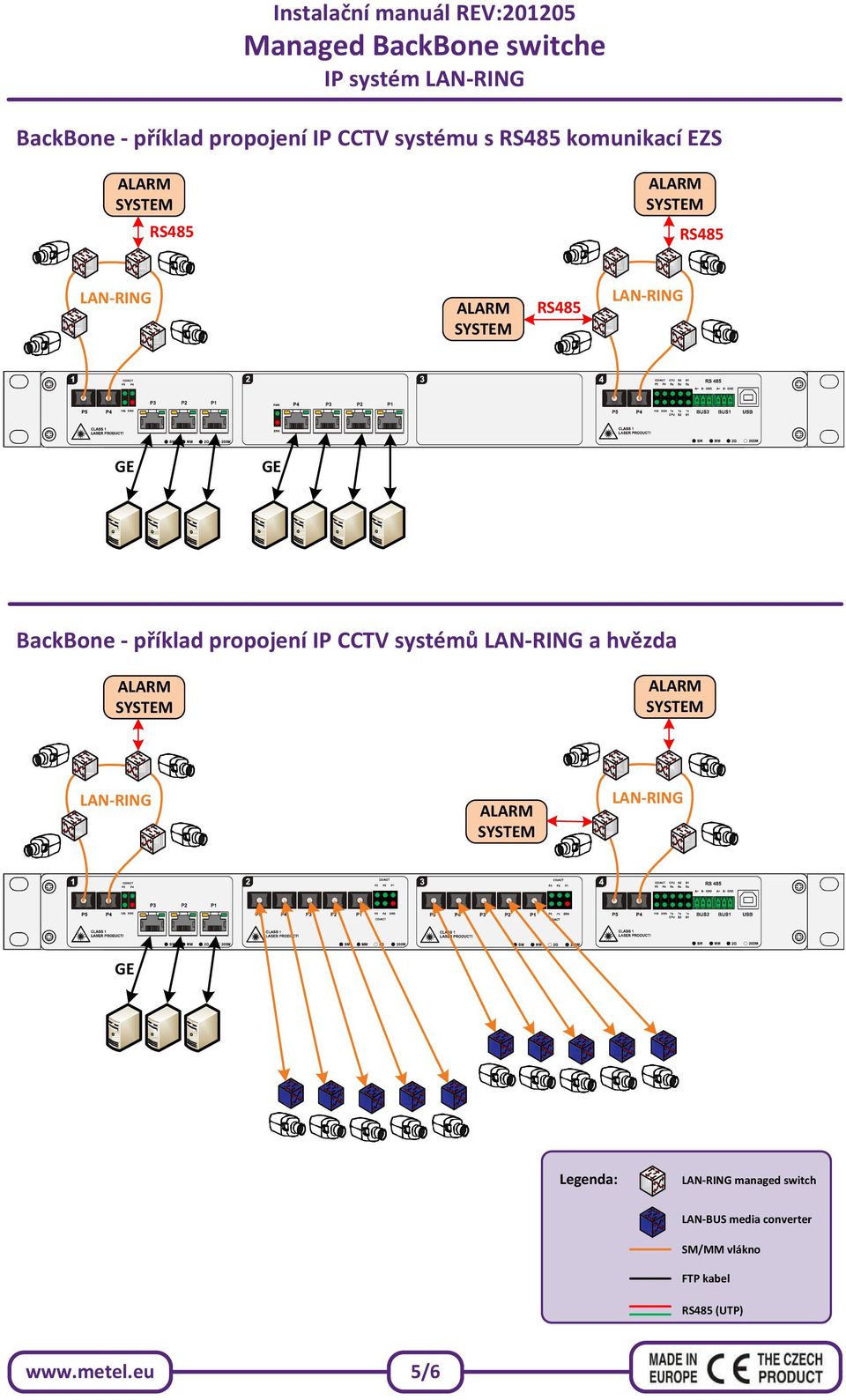

5 Instalační manuál REV: IP systém BackBone - příklad propojení IP CCTV systému s komunikací EZS BackBone - příklad propojení IP CCTV systémů a hvězda Legenda: managed switch LAN-BUS media converter SM/MM vlákno FTP kabel (UTP) 5/6

propojení IP CCTV systémů a hvězda Legenda: managed switch

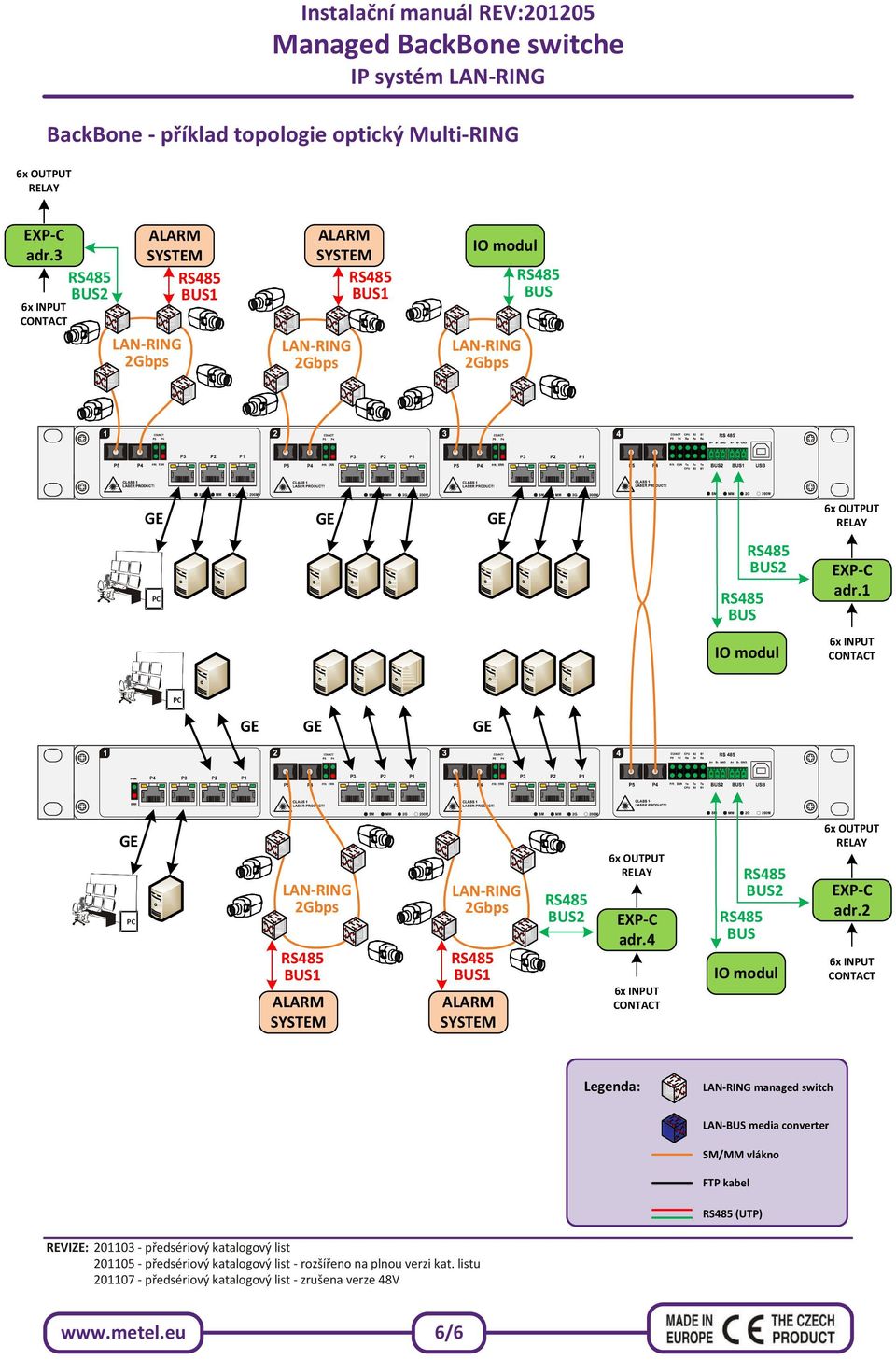

6 6x OUTPUT Instalační manuál REV: IP systém BackBone - příklad topologie optický Multi-RING adr.3 IO modul BUS 6x OUTPUT PC BUS adr.1 IO modul PC PC 6x OUTPUT adr.4 BUS IO modul 6x OUTPUT adr.2 Legenda: managed switch LAN-BUS media converter SM/MM vlákno FTP kabel (UTP) REVIZE: předsériový katalogový list předsériový katalogový list - rozšířeno na plnou verzi kat. listu předsériový katalogový list - zrušena verze 48V 6/6

2 Legenda: managed switch LAN-BUS media converter SM/MM vlákno FTP kabel (UTP) REVIZE: 201103 - předsériový
