Siklu nová generace spojů v E-band pásmu

Transkript

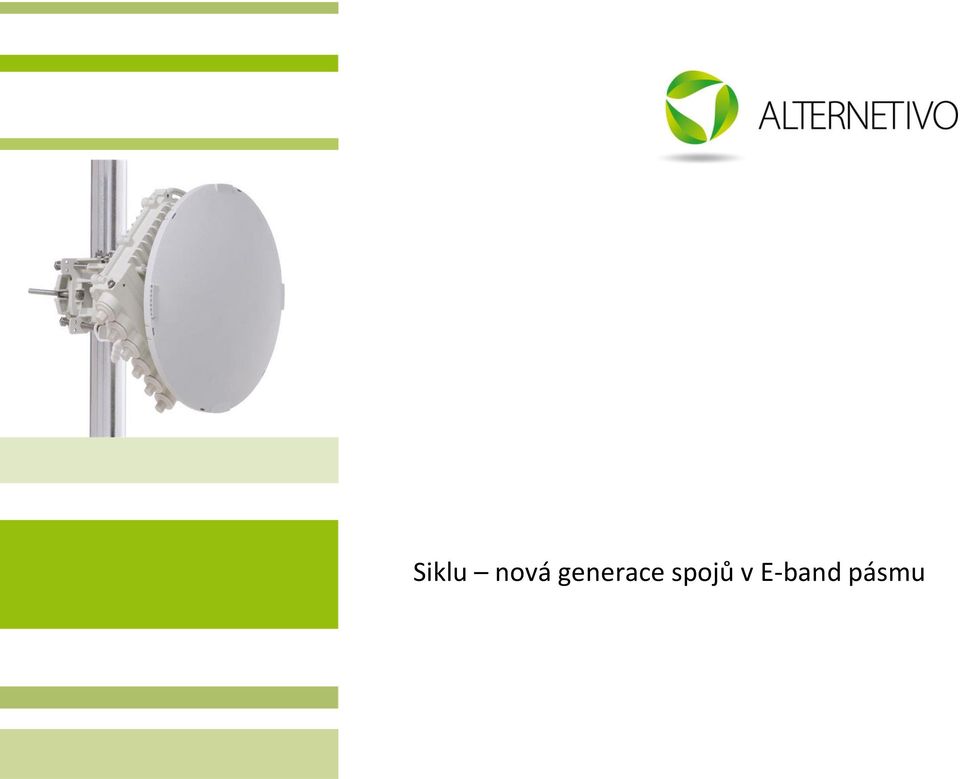

1 Siklu nová generace spojů v E-band pásmu

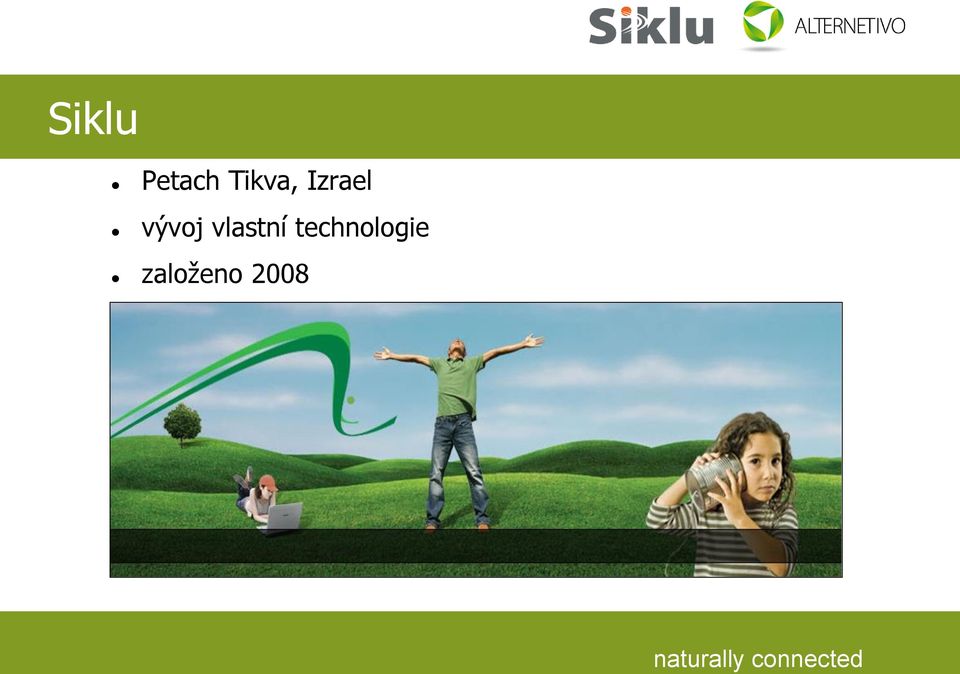

2 Siklu Petach Tikva, Izrael vývoj vlastní technologie založeno 2008

3 Siklu Etherhaul Carrier-grade Ethernet spoj pro páteře mobilních sítí, operátory/isp i podniky Provoz ve volném E-band pásmu 71-76/81-86 GHz Šířka pásma max. 500 MHz 9 nerušících se kanálů Možnost asymetrického režimu 50:50 75:25 90:10 Adaptivní modulace

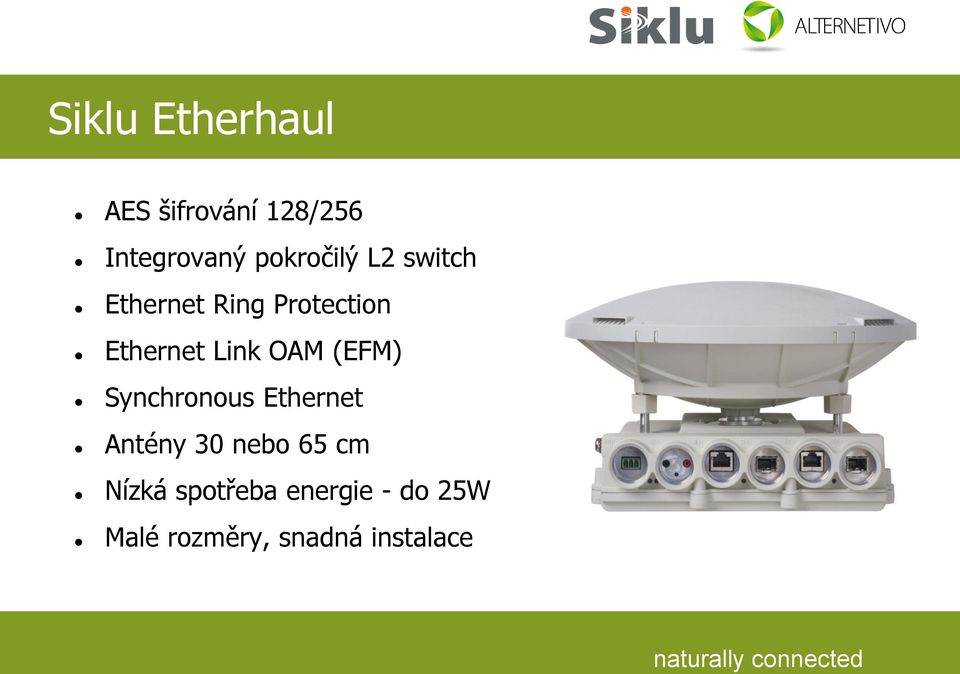

4 Siklu Etherhaul AES šifrování 128/256 Integrovaný pokročilý L2 switch Ethernet Ring Protection Ethernet Link OAM (EFM) Synchronous Ethernet Antény 30 nebo 65 cm Nízká spotřeba energie - do 25W Malé rozměry, snadná instalace

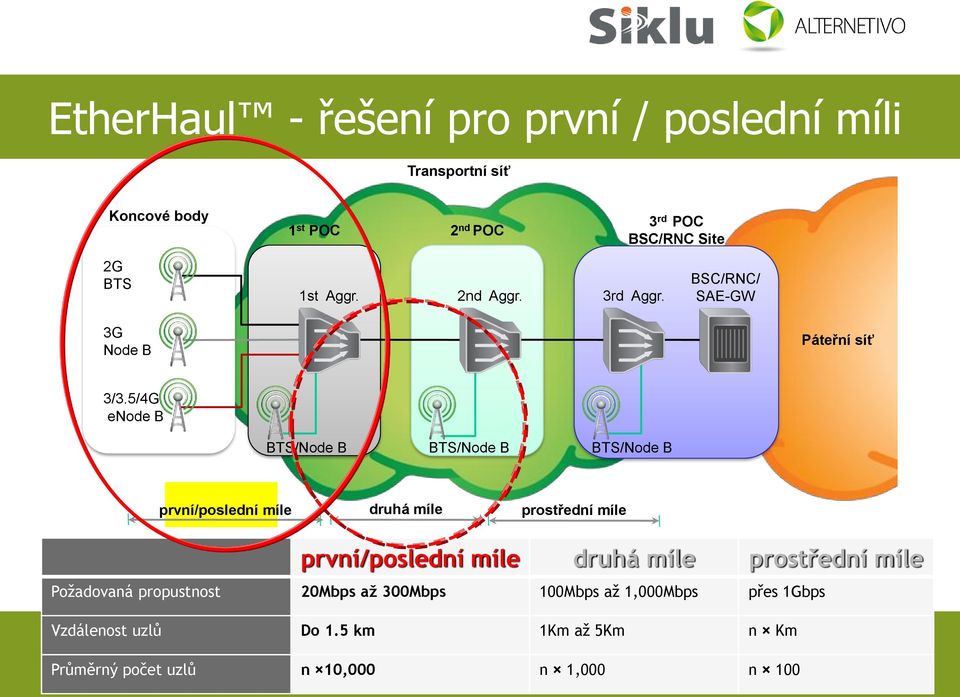

5 EtherHaul - řešení pro první / poslední míli Transportní síť Koncové body 1 st POC 2 nd POC 3 rd POC BSC/RNC Site 2G BTS 1st Aggr. 2nd Aggr. 3rd Aggr. BSC/RNC/ SAE-GW 3G Node B Páteřní síť 3/3.5/4G enode B BTS/Node B BTS/Node B BTS/Node B první/poslední míle druhá míle prostřední míle první/poslední míle druhá míle prostřední míle Požadovaná propustnost 20Mbps až 300Mbps 100Mbps až 1,000Mbps přes 1Gbps Vzdálenost uzlů Do 1.5 km 1Km až 5Km n Km Průměrný počet uzlů n 10,000 n 1,000 n 100

6 EtherHaul - rozšíření optické sítě Rozšíření optické sítě IP/MPLS/Ethernet Transport Network 1 st POC N th POC 1st Aggr. 2nd Aggr. Business Gateway Voice Switch Data Servers Video Distribution Fiber EtherHaul Internet Provider

7 customer equipment Kompaktní a spolehlivá konstrukce All-outdoor unit Ethernet E1/T1 Legacy support (optional IDU) Ethernet Network Processor CMOS Baseband (modem) Single chip Radio Transceiver Škálovatelná a flexibilní podpora různých síťových architektur Nižší spotřeba, kompaktní a spolehlivá konstrukce Jeden chip pro rádio Snadné směrování antény

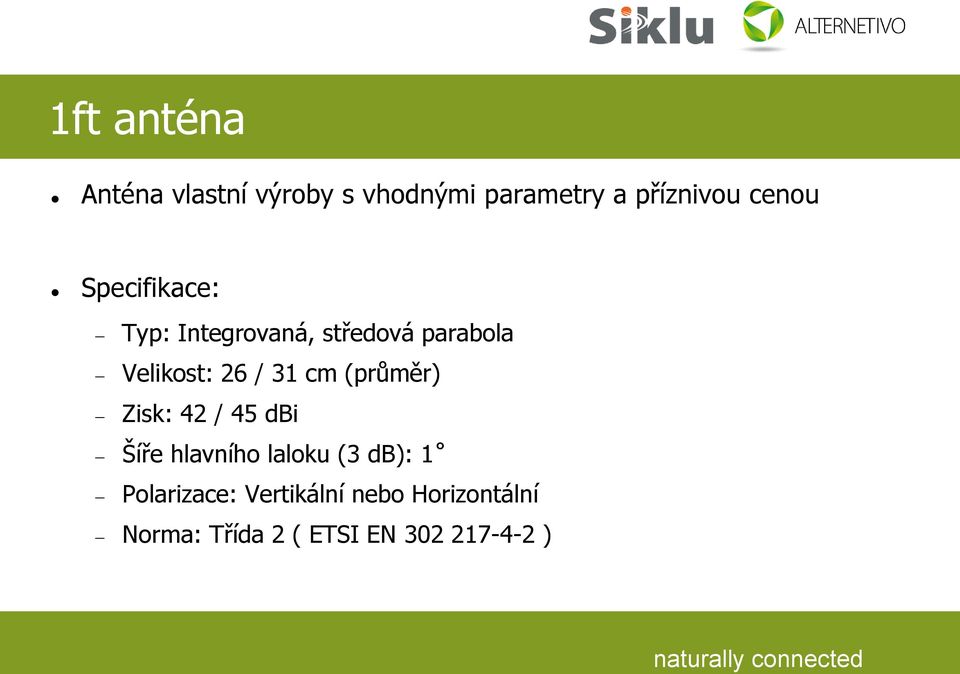

8 1ft anténa Anténa vlastní výroby s vhodnými parametry a příznivou cenou Specifikace: Typ: Integrovaná, středová parabola Velikost: 26 / 31 cm (průměr) Zisk: 42 / 45 dbi Šíře hlavního laloku (3 db): 1 Polarizace: Vertikální nebo Horizontální Norma: Třída 2 ( ETSI EN )

9 2ft anténa Zvýšení dostupnosti spojů na větší vzdálenosti Specifikace: Typ: středová parabola Velikost: 65 cm (průměr) Zisk: 50 dbi Šíře hlavního laloku (3 db): 0,5 Polarizace: Vertikální nebo Horizontální Norma: Třída 2, Třída 3 ( ETSI EN )

10 RF Integrovaný čip Siklu využívá technologii na bázi křemíku a germania (SiGe), která představuje revoluci v návrhu RF systémů Rozsah pracovních frekvencí(ghz): / Zdroj taktu: Vnitřní synthesizer Rozsah kanálů RF: 71+n*0.250, n=1 19 Výběr RF kanálu: pomocí EMS/NMS/CLI Vysílací výkon (obvykle): +5 dbm

11 Efektivní využití spektra Řešení EtherHaul využívá vyšší modulace pro dosažení vyšší přenosové kapacity při dané šířce pásma Použité modulace: 64QAM, 16QAM, QPSK Menší využitá šířka kanálu umožňuje více efektivní a jednoduší plánování spojů Šířka kanálu: 500 MHz, 250 MHz EtherHaul Ostatní

12 Snadno dostupná a rozšířitelná kapacita Řešení EtherHaul je snadno rozšířitelné a umožňuje poskytovatelům zvyšování kapacity sítě společně s růstem jejich potřeb Kapacita spoje EtherHaul 1200 může být rozdělena mezi downstream a upstream symetricky nebo může být rozdělena asymetricky v poměru 75%-25% downstream-upstream Upstream Downstream Upstream Downstream

13 Kapacita Adaptivní šířka pásma, FEC a modulace EtherHaul využívá změnu šířky pásma, korekci chyb a změnu modulace k dosažení maximální možné dostupnosti EtherHaul může získat dodatečných 18 db v bilanci signálu spoje pomocí změny modulace, FEC, šířky kanálu Přenášená data jsou omezována na základě QoS priorit 600 Mbps 99.99% (52.6 min.) 200 Mbps Internet, , background traffic % (26.3 min.) Dostupnost 20 Mbps Streaming media, interactive traffic Voice, synchronization, real-time traffic, signaling and control % (5.3 min.)

14 Vzdálenost, propustnost a dostupnost vzdálenost, propustnost a dostupnost jsou tři spojené nádoby optimální řešení má nejlepší kombinaci těchto tří parametrů vzdálenost teoreticky až několik desítek kilometrů (vzhledem k nízké dostupnosti nepoužitelné) reálně do 10km propustnost zatím max. 1 Gb/s Full Duplex (1 rádio) dostupnost 99,999% (5,26min/rok), 99,99% (52,56min/rok), 99,9% (8,76h/rok)

15 Siklu vzdálenost/propustnost/dostupnost Praha (dle metodiky ITU-T) anténa 60 cm 1795m 1000Mb/s - 99,999% (5 minut/rok) 2400m 1000Mb/s - 99,99% (53 minut/rok) 4560m 1000Mb/s - 99,9% (524minut/rok) 2350m 196Mb/s - 99,999% (5 minut/rok) 3210m 196Mb/s - 99,99% (53 minut/rok) 6550m 196Mb/s - 99,9% (524minut/rok) anténa 30 cm 1085m 1000Mb/s - 99,999% (5 minut/rok) 1390m 1000Mb/s - 99,99% (53 minut/rok) 2335m 1000Mb/s - 99,9% (524minut/rok) 1560m 196Mb/s - 99,999% (5 minut/rok) 2060m 196Mb/s - 99,99% (53 minut/rok) 3780m 196Mb/s - 99,9% (524minut/rok)

16 Management CLI pro úplné nastavení a správu Web-based management interface SNMP v.2 a SNMP v.3 nastavení a dohled

17 Velmi nízká spotřeba Zařízení EtherHaul má velmi nízkou spotřebu 20W Nízká spotřeba umožňuje vyšší spolehlivost systému a menší vyzařované teplo EtherHaul může být napájen pomocí: Standardní IEEE 802.3at-2009 Power over Ethernet Stejnosměrným napětím: VDC

18 Snadná instalace Velmi nízká hmotnost: <3 Kg Může být snadno vynesena na stožár přímo technikem, což šetří čas a peníze Rychlé a snadné směrování antény Po krátkém zaškolení je možné provést směrování v průběhu 15 minut

19 Siklu EH-1200TL Základní verze spoje TDD přenos v pásmu 71-76GHz Kapacita 700Mbps HD Bez licencí na kapacitu Nelze rozšiřovat QPSK a QAM16 26 a 65cm antény 2 combo porty (RJ45 / SFP) Možnost asymetrických režimů

20 Siklu EH-1200T Nejvyšší modulace v E-band pásmu TDD přenos (71-76GHz) Kapacita až 1000Mbps HD Možnost růstu od 100Mbps QPSK, QAM16 a QAM64 26 a 65cm antény 2 combo porty (RJ45 / SFP) Možnost asymetrických režimů

21 Siklu EH-1200F FDD přenos (71-76/81-86GHz) Kapacita až 1000Mbps FD Možnost růstu od 100Mbps QPSK, QAM16 a QAM64 31 a 65cm antény 4 porty (RJ45 / SFP) Až 3x SFP port Novinka na trhu dostupné od 9/2013

22 Siklu EH-600T Budoucí produkt Kompaktní rozměry, hmotnost 1.8kg TDD spoj v pásmu 60 GHz 1000Mbps HD Dosah do 500m Integrovaná anténa se ziskem 32dBi Nízké pořizovací náklady

23 Siklu jednotlivé položky v ceníku Rádia s anténou 30 i 65 cm (1ft, 2ft) EH-1200F-ODU-L + EH-1200F-ODU-H EH-1200T-ODU EH-1200TL-ODU montážní kity licence EH-MK-1ft EH-MK-2ft kapacita Mbps, Mbps, Mbps, Mbps

24 Siklu jednotlivé položky v ceníku licence funkce L2 switch rozšíření o VLAN, Provider Bridge, classification and scheduling, OAM, Ethernet Ring Protection G.8262, G.8264 Synchronous Ethernet AES enkrypce 128/256 rozšíření záruky o 1 rok pro EH-1200F pro EH-1200T pro EH-1200TL

25 Děkuji za Vaši pozornost Kontakty: jméno
