Počítačové sítě. Lekce 5: Základy datových komunikací

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Počítačové sítě. Lekce 5: Základy datových komunikací"

Transkript

1 Počítačové sítě Lekce 5: Základy datových komunikací

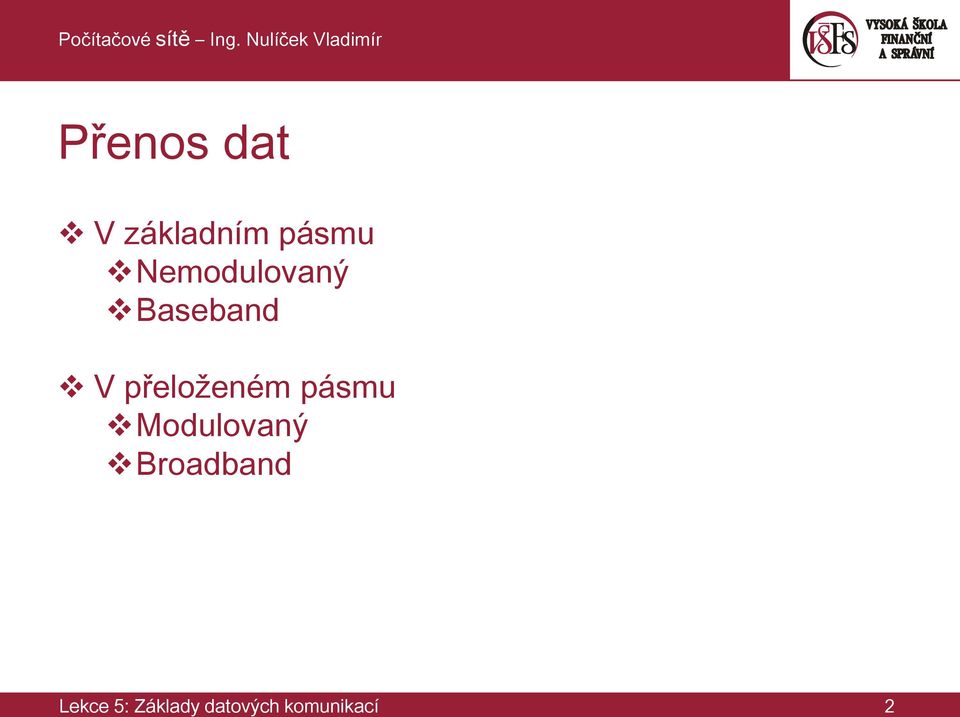

2 Přenos dat V základním pásmu Nemodulovaný Baseband V přeloženém pásmu Modulovaný Broadband Lekce 5: Základy datových komunikací 2

3 Přenos v základním pásmu Lekce 5: Základy datových komunikací 3

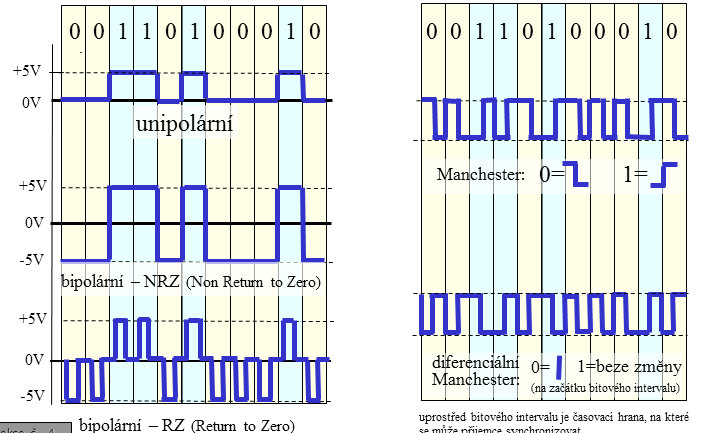

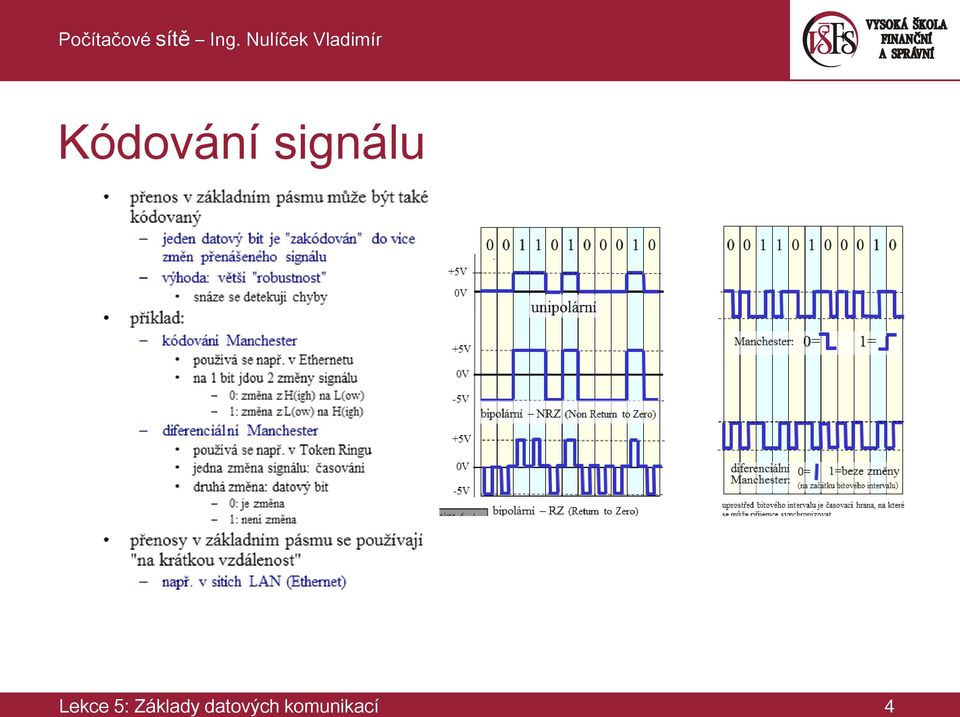

4 Kódování signálu Lekce 5: Základy datových komunikací 4

5 Druhy kódování Lekce 5: Základy datových komunikací 5

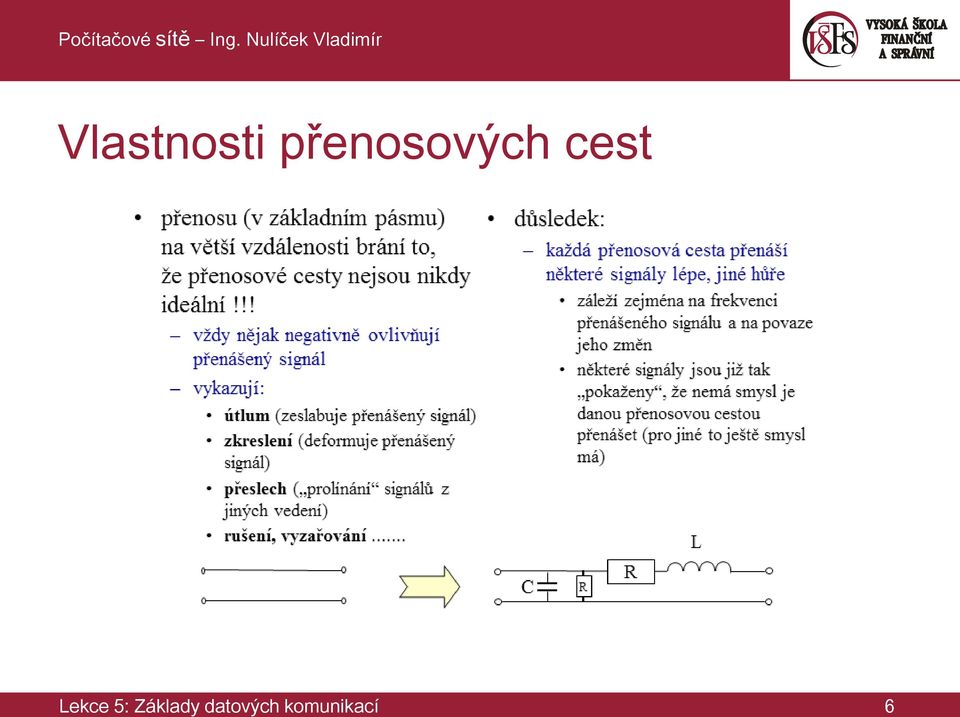

6 Vlastnosti přenosových cest Lekce 5: Základy datových komunikací 6

7 Útlum a zkreslení přenášeného signálu Lekce 5: Základy datových komunikací 7

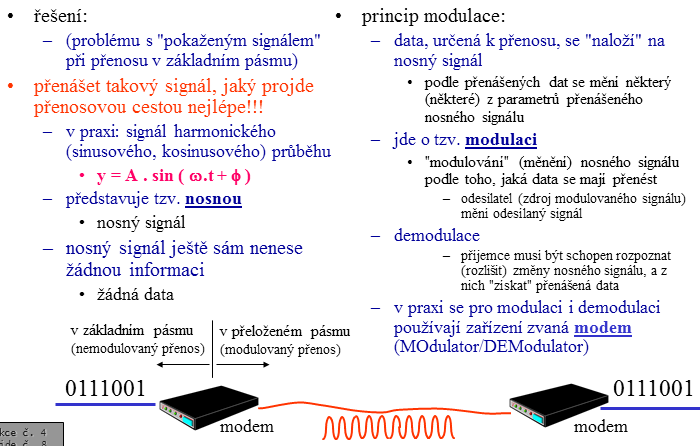

8 Modulace signálu Lekce 5: Základy datových komunikací 8

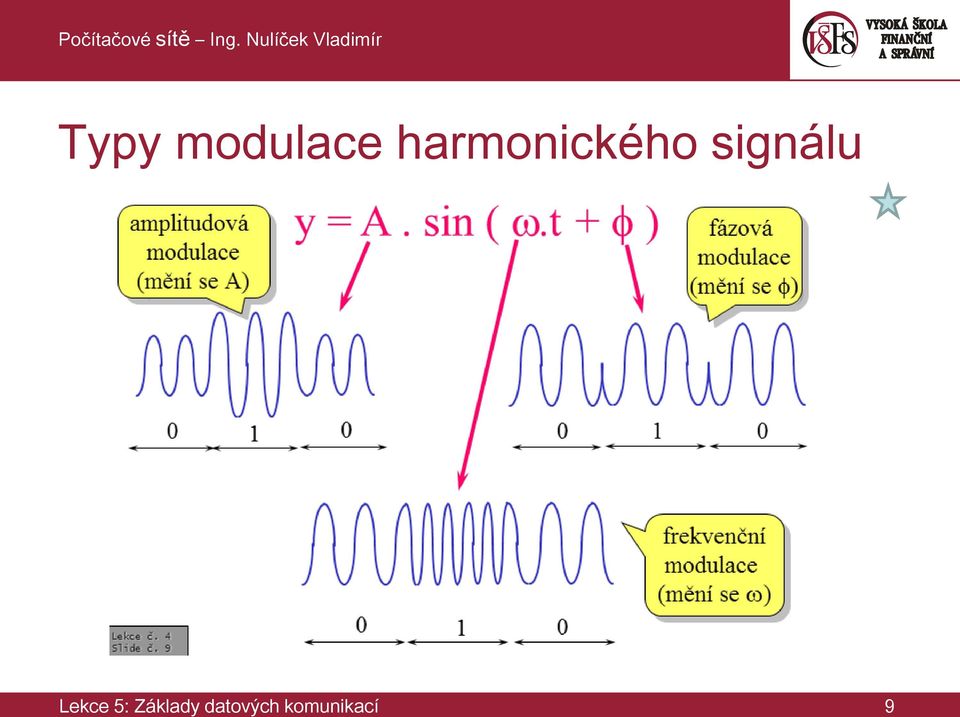

9 Typy modulace harmonického signálu Lekce 5: Základy datových komunikací 9

10 Modulační rychlost (Baud Rate) Počet změn signálu za 1 sekundu Udává se v jednotkách Baud (podle J.M.E.Baudota) Modulační rychlost není totéž co přenosová rychlost (závisí na tom, kolik bitů reprezentuje jedna změna signálu) 1 b/s <> 1 Baud/s Vícestavová modulace Lekce 5: Základy datových komunikací 10

11 Vícestavová modulace Lekce 5: Základy datových komunikací 11

12 Přenosová rychlost Lekce 5: Základy datových komunikací 12

13 Efektivní přenosová rychlost (přenosový výkon) Lekce 5: Základy datových komunikací 13

14 Možnosti zvýšení přenosové rychlosti Lekce 5: Základy datových komunikací 14

15 Šířka přenosového pásma Lekce 5: Základy datových komunikací 15

16 Vliv šířka přenosového pásma na přenášený signál Lekce 5: Základy datových komunikací 16

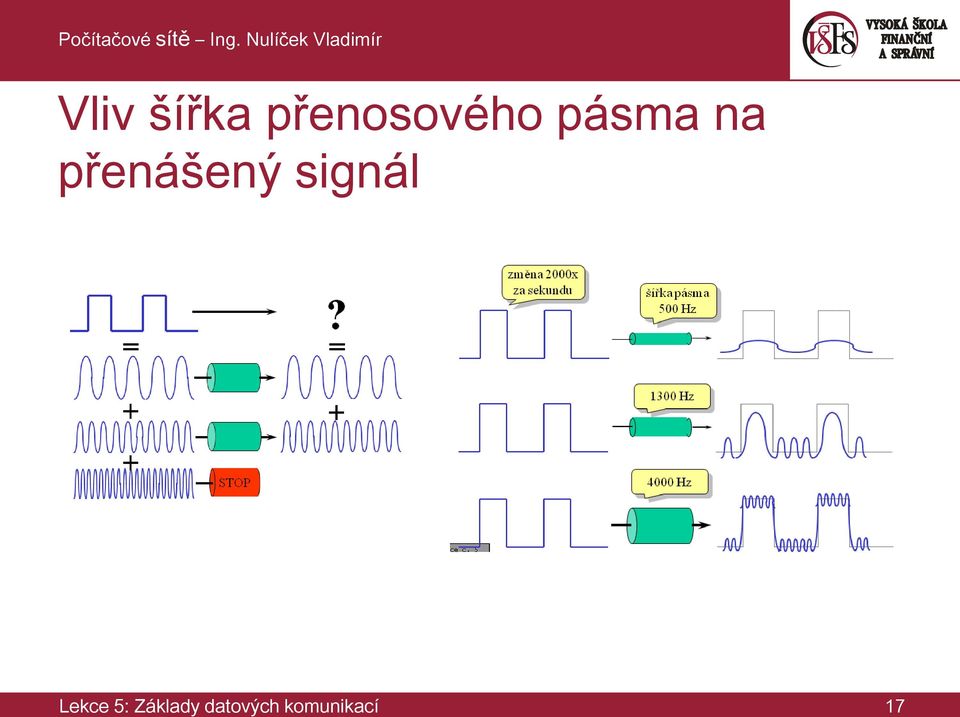

17 Vliv šířka přenosového pásma na přenášený signál Lekce 5: Základy datových komunikací 17

18 Shrnutí Lekce 5: Základy datových komunikací 18

19 Shannonův teorém Lekce 5: Základy datových komunikací 19

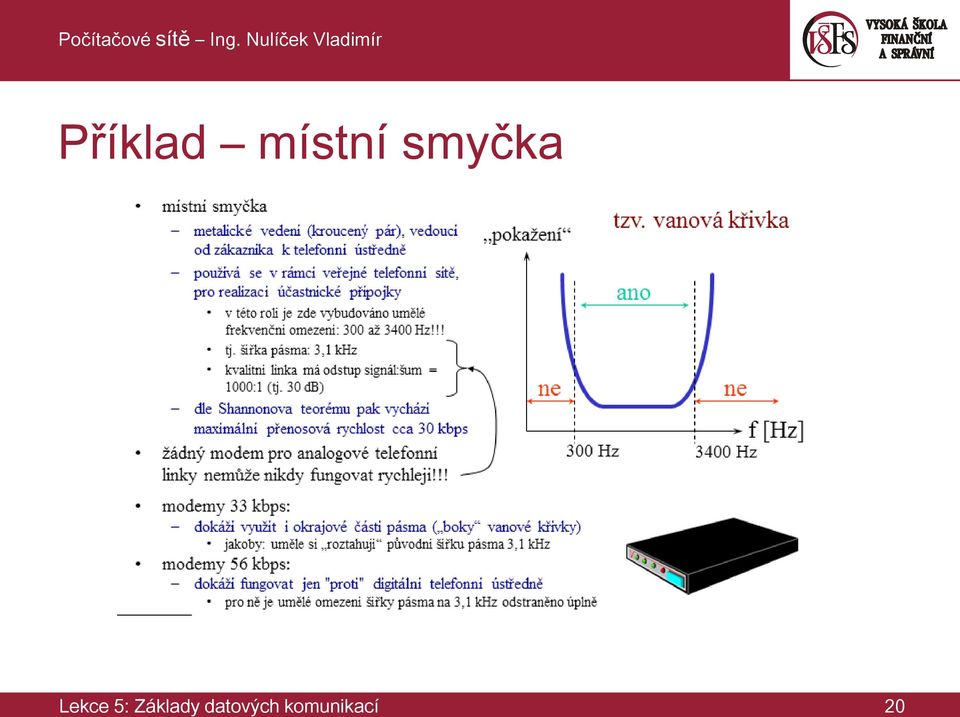

20 Příklad místní smyčka Lekce 5: Základy datových komunikací 20

21 Příklad ADSL Lekce 5: Základy datových komunikací 21

22 Analogový a digitální přenos Lekce 5: Základy datových komunikací 22

23 Představa analogového a digitálního přenosu Lekce 5: Základy datových komunikací 23

24 Modem a codec Lekce 5: Základy datových komunikací 24

25 Výhody digitálního vs. analogového přenosu dat Lekce 5: Základy datových komunikací 25

26 Digitalizace analogového signálu Vzorkování signálu Kvantování signálu Digitální signál Lekce 5: Základy datových komunikací 26

27 Nyqvistův (Shannonův) vzorkovací teorém t v < 1 2 f max t v = interval mezi dvěma vzorky f max = maximální přenášená frekvence Přesná rekonstrukce spojitého, frekvenčně omezeného, signálu z jeho vzorků je možná tehdy, pokud byla vzorkovací frekvence vyšší než dvojnásobek nejvyšší harmonické složky vzorkovaného signálu. V praxi se tedy vzorkovací frekvence volí dvakrát větší plus ještě malá rezerva než je maximální požadovaná přenášená frekvence. V případě použití nižší vzorkovací frekvence může dojít k tzv. aliasingu, kdy rekonstruovaný signál je výrazně odlišný od původního vzorkovaného signálu. Lekce 5: Základy datových komunikací 27

28 Příklad digitalizace tlf. hovoru Lekce 5: Základy datových komunikací 28

29 Digitalizace analogového signálu Lekce 5: Základy datových komunikací 29
