2 Modulace

3 Základní druhy modulace Pro bezdrátový přenos informace na větší vzdálenosti je nutné přenášenou nízkofrekvenční informaci vtisknout (namodulovat) na nosnou vysokofrekvenční elektromagnetickou vlnu. Základní druhy modulace vyplývají z používaného signálu nosné vlny, který může být: a) sinusový b) impulsový

4 Základní druhy modulace s nosným sinusovým signálem Základní parametry sinusového signálu jsou : - amplituda U n - frekvence (kmitočet) W - fázový posuv u n U n sin( Wt ) Pro modulaci platí, že typ modulace je odvozen od toho, který parametr je ovlivňován nf signálem. Ostatní parametry mají konstantní charakter. Ovlivňujeme-li nf modulačním signálem amplitudu Un a kmity se nepřerušují, nastává Amplitudová modulace AM Frekvenční modulace FM Fázová modulace PhM (FáM) U n proměnná; W = konst.; = konst.; W proměnná; U n = konst.; = konst.; - proměnná; U n = konst; W = konst.;

5 Základní druhy modulace s nosným impulsovým signálem Základní parametry impulsového signálu jsou : - amplituda U n - šířka impulsu - š - posunutí náběžné hrany (čela) impulsu od základní polohy - p U (V) U n p š t (s) Pro modulaci platí, že typ modulace je odvozen od toho, který parametr je ovlivňován nf signálem. Ostatní parametry mají konstantní charakter. Ovlivňujeme-li nf modulačním signálem amplitudu Un nastává : Impulsová (pulsní) amplitudová modulace PAM Impulsová (pulsní) šířková modulace PŠM Impulsová (pulsní) polohová modulace PPM U n proměnná; š = konst.; p = konst.; š proměnná; U n = konst.; p = konst.; p - proměnná; U n = konst; š = konst.; Jednotlivé parametry impulsového signálu lze zakódovat číslicovým dvojkovým kódem, pak se jedná o impulsovou kódovou modulaci PCM.

6 Amplitudová modulace AM

7 Amplitudová modulace AM Při amplitudové modulaci se amplituda U n vf nosné vlny mění podle okamžité hodnoty amplitudy U m nízkofrekvenčního modulačního signálu. Kmitočet f (W) i fáze vf nosné vlny zůstávají konstantní. Podmínky amplitudové modulace AM: U n proměnná; W = konst.; = konst.; Obr. 1

8 Amplitudová modulace AM Měřítkem působení modulačního signálu na nosnou je tzv. hloubka modulace m U U m n.100% - U m je amplituda modulačního signálu - U n je amplituda vf nosné vlny Z hlediska účinnosti není vhodné volit hloubku modulace 100 %, neboť pak případný vysílač musí dodávat okamžitý špičkový výkon 4 krát větší než výkon nosné vlny P š =(1+m) 2 P 0. Realizovatelná je i modulace s hloubkou přes 100 % - dochází k tzv. přemodulování. Realizace takové modulace je nesmyslná. Praktická hodnota hloubky modulace se volí %. Obr. 2

9 Amplitudová modulace AM Pokud bychom modulovali nosnou vlnu jedním modulačním kmitočtem, pak by se symetricky kolem kmitočtu nosné v kmitočtovém spektru objevily dva postranní kmitočty (W w) a (W - w). V praxi ovšem obvykle modulujeme určitým kmitočtovým pásmem, pak vzniknou kolem kmitočtu nosné dvě postranní pásma [(W w 1 ) až (W w 2 )] a [(W - w 1 ) až (W - w 2 )]. Každé z postranních pásem nese celou nf informaci. U n Obr. 3 Obr. 4 U n U n m 2 W-w W W w kmitočet W-w 2 W-w 1 W 2w 2 W w 1 W w 2 kmitočet Potřebné kmitočtové pásmo, které vznikne při této modulaci na vysílači je dvojnásobkem nejvyššího modulačního kmitočtu. Moduluje-li se nf akustické pásmo pak platí: w 1 = 20 Hz; w 2 = 20 khz Je- li hodnota frekvence vf signálu např. 1 MHz, pak je šířka kmitočtového pásma 2w 2 40 khz (0,998 1,002 MHz). Podle mezinárodních úmluv je šířka kanálu pro jednotlivý amplitudově modulovaný vysílač 9 khz. Proto je třeba omezit nf pásmo na 4,5 khz. Tato šířka pásma nevyhovuje pro kvalitní přenos hudby. Výhody AM: Nevýhody AM: - snadná realizace, přijímače jsou provozně i výrobně málo nákladné. - malá účinnost, malá šířka pásma, citlivost na rušení amplitudového charakteru.

10 Frekvenční modulace FM

11 Frekvenční (kmitočtová) modulace FM Podmínky frekvenční modulace FM W proměnná; U n = konst.; = konst.; Při frekvenční modulaci se kmitočet vf nosné vlny mění podle okamžité hodnoty amplitudy U m nízkofrekvenčního modulačního signálu. Amplituda U n a fáze vf nosné vlny zůstávají konstantní. Zvyšuje-li se v kladné půlperiodě amplituda U m, zvyšuje se frekvence vf nosné vlny. Zvyšuje-li se v záporné půlperiodě amplituda U m, snižuje se frekvence vf nosné vlny. Obr. 5

12 Frekvenční (kmitočtová) modulace FM Měřítkem působení modulačního signálu je index kmitočtové modulace M M F f - F je kmitočtový zdvih - f je kmitočet modulačního signálu Pro FM modulaci je stanoven kmitočtový zdvih F 50 khz; kmitočet modulačního signálu 15 khz. Pro tyto hodnoty je index kmitočtové modulace M = 3,33. Určení šířky pásma, které je potřeba při kmitočtové modulaci přenést se zjišťuje pomocí Besselových funkcí, proto se hodnota M zaokrouhluje na celé vyšší číslo => M = 4. Kmitočtově modulovaný signál má nekonečně široké spektrum postranních kmitočtů rozložených symetricky kolem kmitočtu nosné, vzájemně vzdálených o modulační kmitočet. Amplitudy těchto postranních kmitočtů, které jsou dány Besselovými funkcemi, nalezneme v matematických tabulkách. Šířku pásma, kterou je potřeba při frekvenční modulaci přenést určujeme tak, aby se obsáhly všechny postranní kmitočty s amplitudou větší než 1 nebo 2 % nosné vlny bez modulace. Z důvodu potřebné šířky pásma je přípustné použití kmitočtové modulace jen na velmi krátkých vlnách. Obr. 6 Výhody FM oproti AM: - Kmitočtově modulovaný signál není citlivý na rušení amplitudového charakteru. Amplituda nenese žádnou informaci, v přijímači je možno zařadit na vstup omezovač amplitudy. - Vysílač je lépe výkonově využit než u AM. - FM modulátor je jednodušší. - Vysílače ležící na blízkých kmitočtech se méně ruší. - FM signál má lepší odstup signál:šum. Optimálního odstupu se dosahuje optimálním využitím kmitočtového zdvihu. Nevýhody FM: -Složitější demodulátor. - Větší šířka přenášeného pásma => použití FM jen v oblasti velmi krátkých vln (VKV)

13 Fázová modulace PhM

14 Fázová modulace PhM Podmínky fázové modulace PhM proměnná; U n = konst.; W = konst.; Při fázové modulaci se fáze vf nosné vlny mění podle okamžité hodnoty amplitudy U m nízkofrekvenčního modulačního signálu. Amplituda U n a kmitočet W vf nosné vlny zůstávají konstantní. Modulující vlnou se mění fáze nosné vlny. Změna fáze může být při kladné okamžité hodnotě modulačního signálu kladná a při záporné změně záporná, popř. naopak. Nejstrmější změna fáze nastává vždy při změně modulující vlny. Tam, kde změna modulující vlny nenastává, nemění se ani fáze nosné vlny. U fázové modulace se obvykle udává fázový zdvih Δφ. Obr. 7

15 Impulsová modulace

16 Základní druhy modulace s nosným impulsovým signálem Základní parametry impulsového signálu jsou : - amplituda U n - šířka impulsu - š - posunutí náběžné hrany (čela) impulsu od základní polohy - p U (V) U n p š t (s) Pro modulaci platí, že typ modulace je odvozen od toho, který parametr je ovlivňován nf signálem. Ostatní parametry mají konstantní charakter. Ovlivňujeme-li nf modulačním signálem amplitudu Un nastává : Impulsová (pulsní) amplitudová modulace PAM Impulsová (pulsní) šířková modulace PŠM Impulsová (pulsní) polohová modulace PPM U n proměnná; š = konst.; p = konst.; š proměnná; U n = konst.; p = konst.; p - proměnná; U n = konst; š = konst.; Jednotlivé parametry impulsového signálu lze zakódovat číslicovým dvojkovým kódem, pak se jedná o impulsovou kódovou modulaci PCM.

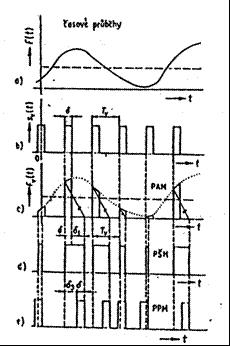

17 PAM - impulsově amplitudová modulace Signál získaný impulsovou amplitudovou modulací (PAM) je tvořen impulsy se stejnou šířkou a periodou, amplituda impulsu sleduje okamžitou hodnotu spojitého vzorkovaného signálu v okamžiku vzorkování. Systém PAM lze použít pouze na kratších přenosových trasách s nízkou hladinou šumu. Obr. 8 vzorkování PAM modulace

18 PŠM - impulsově šířková modulace Při impulsové šířkové modulaci (PŠM) je Informace o amplitudě signálu v okamžiku vzorkování zachycena šířkou impulsů. Amplituda impulsů získaných touto modulací je konstantní a nenese žádnou informaci. Na přijímací straně je proto možno amplitudovým omezením omezit zašumění signálu v tom je přednost PŠM před PAM. Obr. 9 vzorkování PŠM modulace

19 PPM - impulsově polohová modulace Při vytvoření signálu impulsovou polohovou modulací (PPM) je informace o amplitudě vzorků vyjádřena okamžitou polohou (fází) impulsů. Amplituda i šířka impulsů zůstávají stejné a nenesou žádnou informaci. Obr. 10 vzorkování PPM modulace

20 PCM - impulsově kódová modulace Při impulsové kódové modulaci (PCM) odpovídá každé kódové slovo na výstupu kvantizované amplitudě vzorku vstupního signálu. Přínos PCM spočívá v tom, že dvojková soustava PCM signálu má univerzální použití při zpracování i při přenosu informace, a jediným podstatným faktorem z hlediska dekódování PCM signálu je přítomnost či nepřítomnost kódového impulsu v přijatém kódovém slovu. Na příkladu jsou pro názornost použita 2 řádová místa tedy 2 2 = 4 kvantizační hladiny. Jednotlivým vzorkům PAM se přiřadí hodnota vyjádřená v dvojkové soustavě podle příslušné kvantizační hladiny. Předností je tedy především malá citlivost na šum, rušení a snadná regenerace kódovaného signálu jeho tvarováním. Nevýhodou je potřeba vysokých přenosových rychlostí PCM signál vyžaduje několikanásobně širší frekvenční pásmo než vzorkovaný spojitý signál. Zpracování a přenos může být v sériovém nebo paralelním kódu. Paralelní kód umožňuje vysokou přenosovou rychlost snížit. Obr. 11

21 U (V) PCM - impulsově kódová modulace (16 kvantizačních úrovní) t (s)
