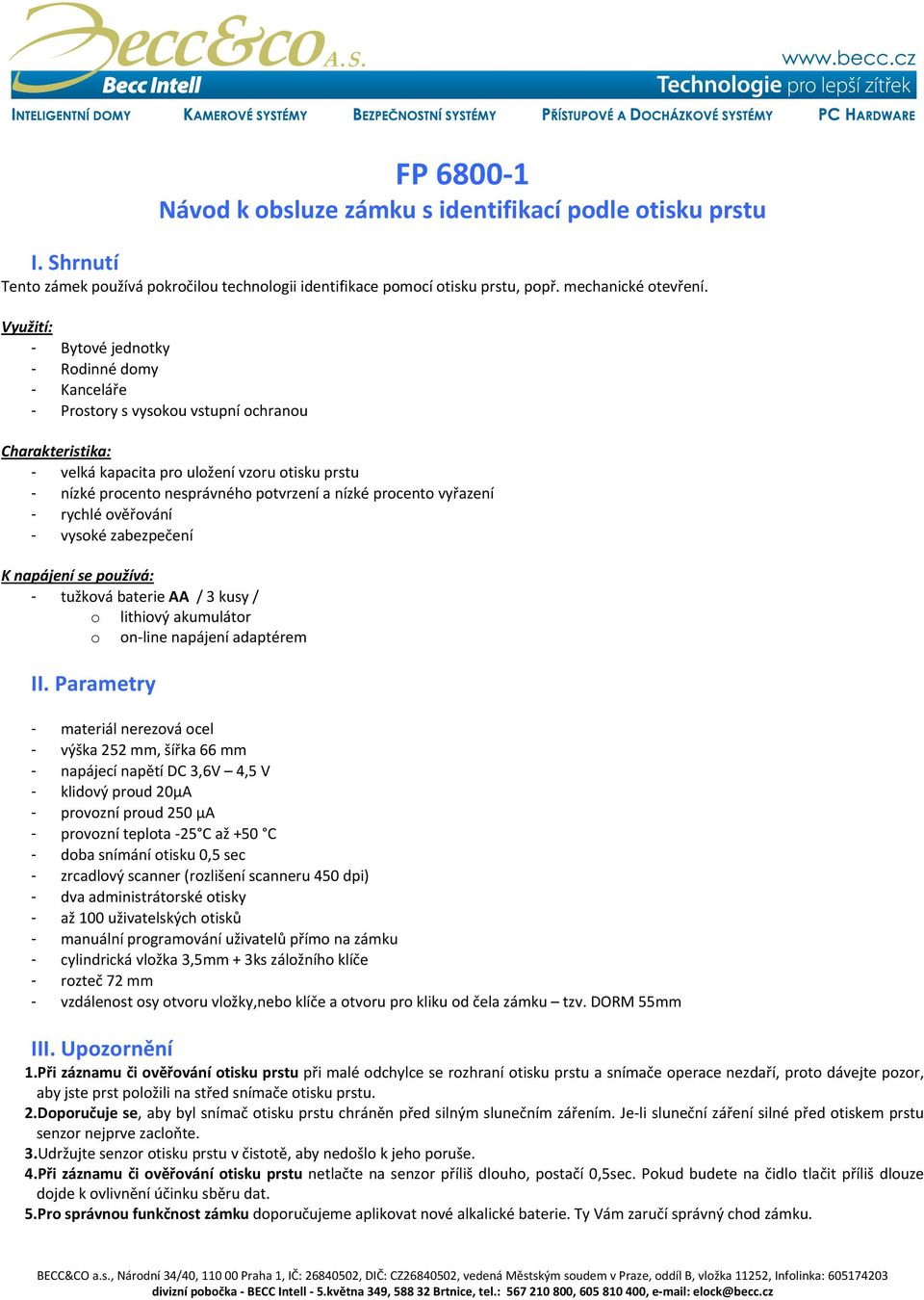

1 FP Návod k obsluze zámku s identifikací podle otisku prstu I. Shrnutí Tento zámek používá pokročilou technologii identifikace pomocí otisku prstu, popř. mechanické otevření. Využití: - Bytové jednotky - Rodinné domy - Kanceláře - Prostory s vysokou vstupní ochranou Charakteristika: - velká kapacita pro uložení vzoru otisku prstu - nízké procento nesprávného potvrzení a nízké procento vyřazení - rychlé ověřování - vysoké zabezpečení K napájení se používá: - tužková baterie AA / 3 kusy / o lithiový akumulátor o on line napájení adaptérem II. Parametry - materiál nerezová ocel - výška 252 mm, šířka 66 mm - napájecí napětí DC 3,6V 4,5 V - klidový proud 20µA - provozní proud 250 µa - provozní teplota 25 C až +50 C - doba snímání otisku 0,5 sec - zrcadlový scanner (rozlišení scanneru 450 dpi) - dva administrátorské otisky - až 100 uživatelských otisků - manuální programování uživatelů přímo na zámku - cylindrická vložka 3,5mm + 3ks záložního klíče - rozteč 72 mm - vzdálenost osy otvoru vložky,nebo klíče a otvoru pro kliku od čela zámku tzv. DORM 55mm III. Upozornění 1.Při záznamu či ověřování otisku prstu při malé odchylce se rozhraní otisku prstu a snímače operace nezdaří, proto dávejte pozor, aby jste prst položili na střed snímače otisku prstu. 2.Doporučuje se, aby byl snímač otisku prstu chráněn před silným slunečním zářením. Je li sluneční záření silné před otiskem prstu senzor nejprve zacloňte. 3.Udržujte senzor otisku prstu v čistotě, aby nedošlo k jeho poruše. 4.Při záznamu či ověřování otisku prstu netlačte na senzor příliš dlouho, postačí 0,5sec. Pokud budete na čidlo tlačit příliš dlouze dojde k ovlivnění účinku sběru dat. 5.Pro správnou funkčnost zámku doporučujeme aplikovat nové alkalické baterie. Ty Vám zaručí správný chod zámku.

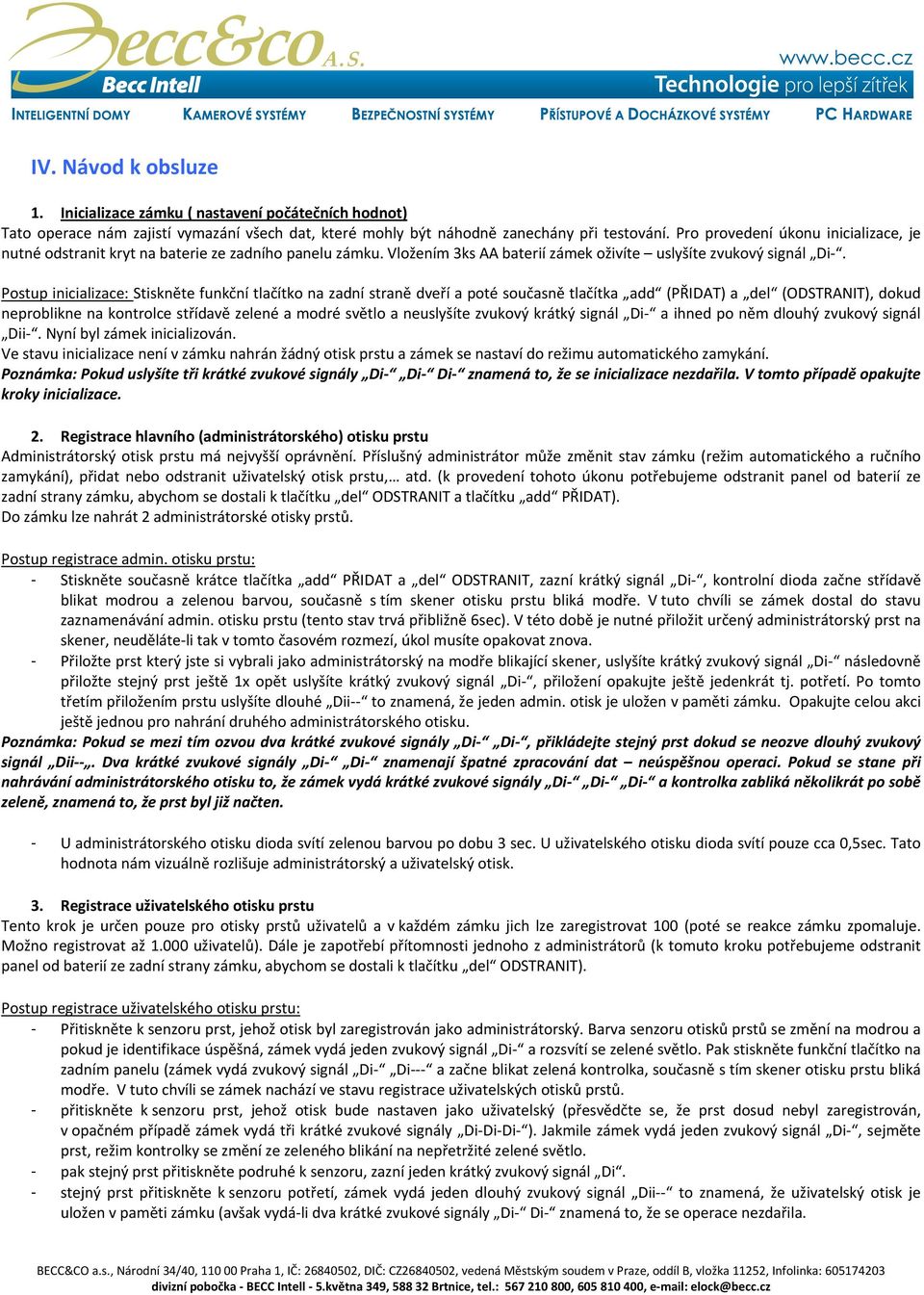

2 IV. Návod k obsluze 1. Inicializace zámku ( nastavení počátečních hodnot) Tato operace nám zajistí vymazání všech dat, které mohly být náhodně zanechány při testování. Pro provedení úkonu inicializace, je nutné odstranit kryt na baterie ze zadního panelu zámku. Vložením 3ks AA baterií zámek oživíte uslyšíte zvukový signál Di. Postup inicializace: Stiskněte funkční tlačítko na zadní straně dveří a poté současně tlačítka add (PŘIDAT) a del (ODSTRANIT), dokud neproblikne na kontrolce střídavě zelené a modré světlo a neuslyšíte zvukový krátký signál Di a ihned po něm dlouhý zvukový signál Dii. Nyní byl zámek inicializován. Ve stavu inicializace není v zámku nahrán žádný otisk prstu a zámek se nastaví do režimu automatického zamykání. Poznámka: Pokud uslyšíte tři krátké zvukové signály Di Di Di znamená to, že se inicializace nezdařila. V tomto případě opakujte kroky inicializace. 2. Registrace hlavního (administrátorského) otisku prstu Administrátorský otisk prstu má nejvyšší oprávnění. Příslušný administrátor může změnit stav zámku (režim automatického a ručního zamykání), přidat nebo odstranit uživatelský otisk prstu, atd. (k provedení tohoto úkonu potřebujeme odstranit panel od baterií ze zadní strany zámku, abychom se dostali k tlačítku del ODSTRANIT a tlačítku add PŘIDAT). Do zámku lze nahrát 2 administrátorské otisky prstů. Postup registrace admin. otisku prstu: - Stiskněte současně krátce tlačítka add PŘIDAT a del ODSTRANIT, zazní krátký signál Di, kontrolní dioda začne střídavě blikat modrou a zelenou barvou, současně s tím skener otisku prstu bliká modře. V tuto chvíli se zámek dostal do stavu zaznamenávání admin. otisku prstu (tento stav trvá přibližně 6sec). V této době je nutné přiložit určený administrátorský prst na skener, neuděláte li tak v tomto časovém rozmezí, úkol musíte opakovat znova. - Přiložte prst který jste si vybrali jako administrátorský na modře blikající skener, uslyšíte krátký zvukový signál Di následovně přiložte stejný prst ještě 1x opět uslyšíte krátký zvukový signál Di, přiložení opakujte ještě jedenkrát tj. potřetí. Po tomto třetím přiložením prstu uslyšíte dlouhé Dii to znamená, že jeden admin. otisk je uložen v paměti zámku. Opakujte celou akci ještě jednou pro nahrání druhého administrátorského otisku. Poznámka: Pokud se mezi tím ozvou dva krátké zvukové signály Di Di, přikládejte stejný prst dokud se neozve dlouhý zvukový signál Dii. Dva krátké zvukové signály Di Di znamenají špatné zpracování dat neúspěšnou operaci. Pokud se stane při nahrávání administrátorského otisku to, že zámek vydá krátké zvukové signály Di Di Di a kontrolka zabliká několikrát po sobě zeleně, znamená to, že prst byl již načten. - U administrátorského otisku dioda svítí zelenou barvou po dobu 3 sec. U uživatelského otisku dioda svítí pouze cca 0,5sec. Tato hodnota nám vizuálně rozlišuje administrátorský a uživatelský otisk. 3. Registrace uživatelského otisku prstu Tento krok je určen pouze pro otisky prstů uživatelů a v každém zámku jich lze zaregistrovat 100 (poté se reakce zámku zpomaluje. Možno registrovat až uživatelů). Dále je zapotřebí přítomnosti jednoho z administrátorů (k tomuto kroku potřebujeme odstranit panel od baterií ze zadní strany zámku, abychom se dostali k tlačítku del ODSTRANIT). Postup registrace uživatelského otisku prstu: - Přitiskněte k senzoru prst, jehož otisk byl zaregistrován jako administrátorský. Barva senzoru otisků prstů se změní na modrou a pokud je identifikace úspěšná, zámek vydá jeden zvukový signál Di a rozsvítí se zelené světlo. Pak stiskněte funkční tlačítko na zadním panelu (zámek vydá zvukový signál Di Di a začne blikat zelená kontrolka, současně s tím skener otisku prstu bliká modře. V tuto chvíli se zámek nachází ve stavu registrace uživatelských otisků prstů. - přitiskněte k senzoru prst, jehož otisk bude nastaven jako uživatelský (přesvědčte se, že prst dosud nebyl zaregistrován, v opačném případě zámek vydá tři krátké zvukové signály Di Di Di ). Jakmile zámek vydá jeden zvukový signál Di, sejměte prst, režim kontrolky se změní ze zeleného blikání na nepřetržité zelené světlo. - pak stejný prst přitiskněte podruhé k senzoru, zazní jeden krátký zvukový signál Di. - stejný prst přitiskněte k senzoru potřetí, zámek vydá jeden dlouhý zvukový signál Dii to znamená, že uživatelský otisk je uložen v paměti zámku (avšak vydá li dva krátké zvukové signály Di Di znamená to, že se operace nezdařila.

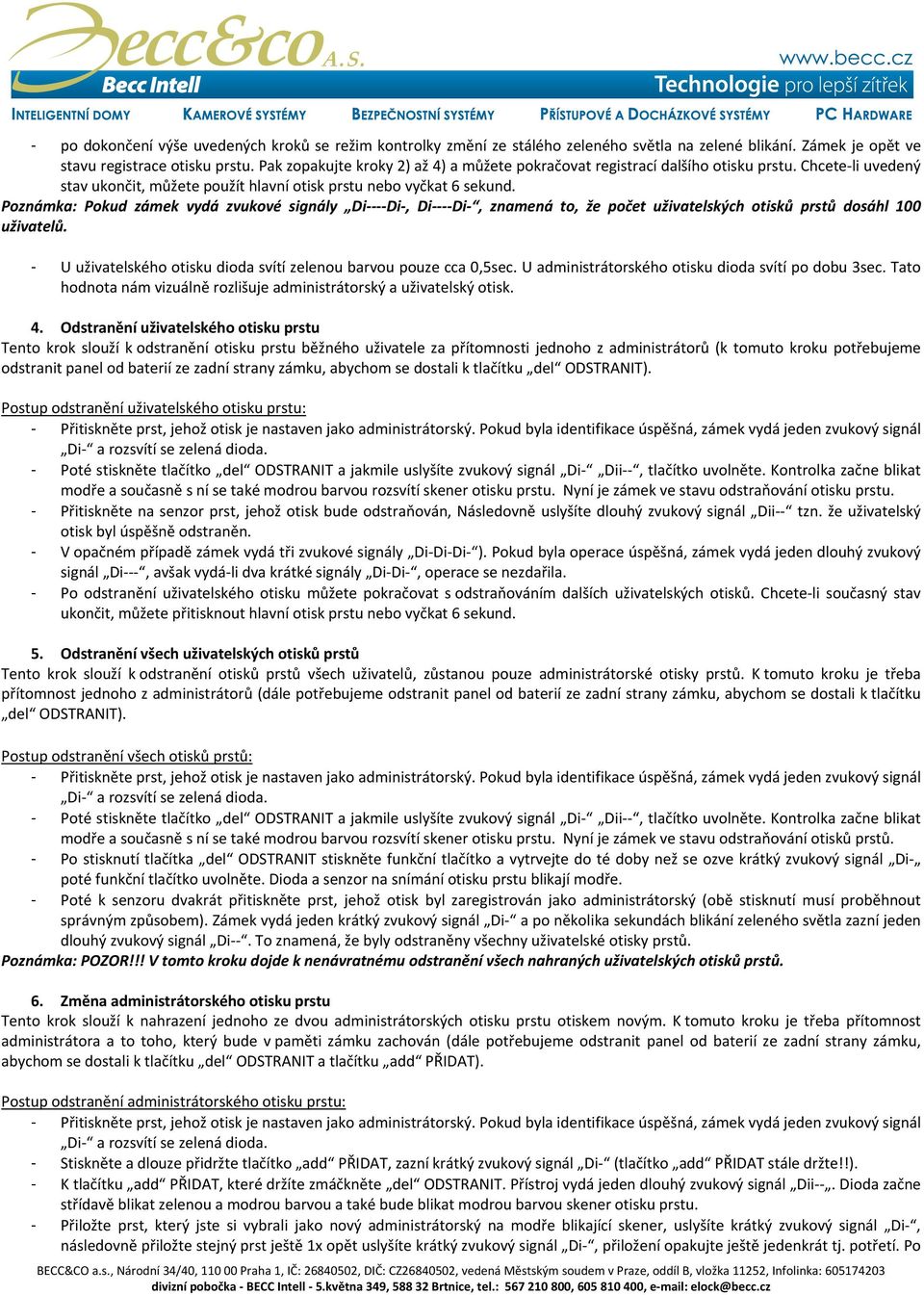

3 - po dokončení výše uvedených kroků se režim kontrolky změní ze stálého zeleného světla na zelené blikání. Zámek je opět ve stavu registrace otisku prstu. Pak zopakujte kroky 2) až 4) a můžete pokračovat registrací dalšího otisku prstu. Chcete li uvedený stav ukončit, můžete použít hlavní otisk prstu nebo vyčkat 6 sekund. Poznámka: Pokud zámek vydá zvukové signály Di Di, Di Di, znamená to, že počet uživatelských otisků prstů dosáhl 100 uživatelů. - U uživatelského otisku dioda svítí zelenou barvou pouze cca 0,5sec. U administrátorského otisku dioda svítí po dobu 3sec. Tato hodnota nám vizuálně rozlišuje administrátorský a uživatelský otisk. 4. Odstranění uživatelského otisku prstu Tento krok slouží k odstranění otisku prstu běžného uživatele za přítomnosti jednoho z administrátorů (k tomuto kroku potřebujeme odstranit panel od baterií ze zadní strany zámku, abychom se dostali k tlačítku del ODSTRANIT). Postup odstranění uživatelského otisku prstu: - Přitiskněte prst, jehož otisk je nastaven jako administrátorský. Pokud byla identifikace úspěšná, zámek vydá jeden zvukový signál Di a rozsvítí se zelená dioda. - Poté stiskněte tlačítko del ODSTRANIT a jakmile uslyšíte zvukový signál Di Dii, tlačítko uvolněte. Kontrolka začne blikat modře a současně s ní se také modrou barvou rozsvítí skener otisku prstu. Nyní je zámek ve stavu odstraňování otisku prstu. - Přitiskněte na senzor prst, jehož otisk bude odstraňován, Následovně uslyšíte dlouhý zvukový signál Dii tzn. že uživatelský otisk byl úspěšně odstraněn. - V opačném případě zámek vydá tři zvukové signály Di Di Di ). Pokud byla operace úspěšná, zámek vydá jeden dlouhý zvukový signál Di, avšak vydá li dva krátké signály Di Di, operace se nezdařila. - Po odstranění uživatelského otisku můžete pokračovat s odstraňováním dalších uživatelských otisků. Chcete li současný stav ukončit, můžete přitisknout hlavní otisk prstu nebo vyčkat 6 sekund. 5. Odstranění všech uživatelských otisků prstů Tento krok slouží k odstranění otisků prstů všech uživatelů, zůstanou pouze administrátorské otisky prstů. K tomuto kroku je třeba přítomnost jednoho z administrátorů (dále potřebujeme odstranit panel od baterií ze zadní strany zámku, abychom se dostali k tlačítku del ODSTRANIT). Postup odstranění všech otisků prstů: - Přitiskněte prst, jehož otisk je nastaven jako administrátorský. Pokud byla identifikace úspěšná, zámek vydá jeden zvukový signál Di a rozsvítí se zelená dioda. - Poté stiskněte tlačítko del ODSTRANIT a jakmile uslyšíte zvukový signál Di Dii, tlačítko uvolněte. Kontrolka začne blikat modře a současně s ní se také modrou barvou rozsvítí skener otisku prstu. Nyní je zámek ve stavu odstraňování otisků prstů. - Po stisknutí tlačítka del ODSTRANIT stiskněte funkční tlačítko a vytrvejte do té doby než se ozve krátký zvukový signál Di poté funkční tlačítko uvolněte. Dioda a senzor na snímání otisku prstu blikají modře. - Poté k senzoru dvakrát přitiskněte prst, jehož otisk byl zaregistrován jako administrátorský (obě stisknutí musí proběhnout správným způsobem). Zámek vydá jeden krátký zvukový signál Di a po několika sekundách blikání zeleného světla zazní jeden dlouhý zvukový signál Di. To znamená, že byly odstraněny všechny uživatelské otisky prstů. Poznámka: POZOR!!! V tomto kroku dojde k nenávratnému odstranění všech nahraných uživatelských otisků prstů. 6. Změna administrátorského otisku prstu Tento krok slouží k nahrazení jednoho ze dvou administrátorských otisku prstu otiskem novým. K tomuto kroku je třeba přítomnost administrátora a to toho, který bude v paměti zámku zachován (dále potřebujeme odstranit panel od baterií ze zadní strany zámku, abychom se dostali k tlačítku del ODSTRANIT a tlačítku add PŘIDAT). Postup odstranění administrátorského otisku prstu: - Přitiskněte prst, jehož otisk je nastaven jako administrátorský. Pokud byla identifikace úspěšná, zámek vydá jeden zvukový signál Di a rozsvítí se zelená dioda. - Stiskněte a dlouze přidržte tlačítko add PŘIDAT, zazní krátký zvukový signál Di (tlačítko add PŘIDAT stále držte!!). - K tlačítku add PŘIDAT, které držíte zmáčkněte del ODSTRANIT. Přístroj vydá jeden dlouhý zvukový signál Dii. Dioda začne střídavě blikat zelenou a modrou barvou a také bude blikat modrou barvou skener otisku prstu. - Přiložte prst, který jste si vybrali jako nový administrátorský na modře blikající skener, uslyšíte krátký zvukový signál Di, následovně přiložte stejný prst ještě 1x opět uslyšíte krátký zvukový signál Di, přiložení opakujte ještě jedenkrát tj. potřetí. Po

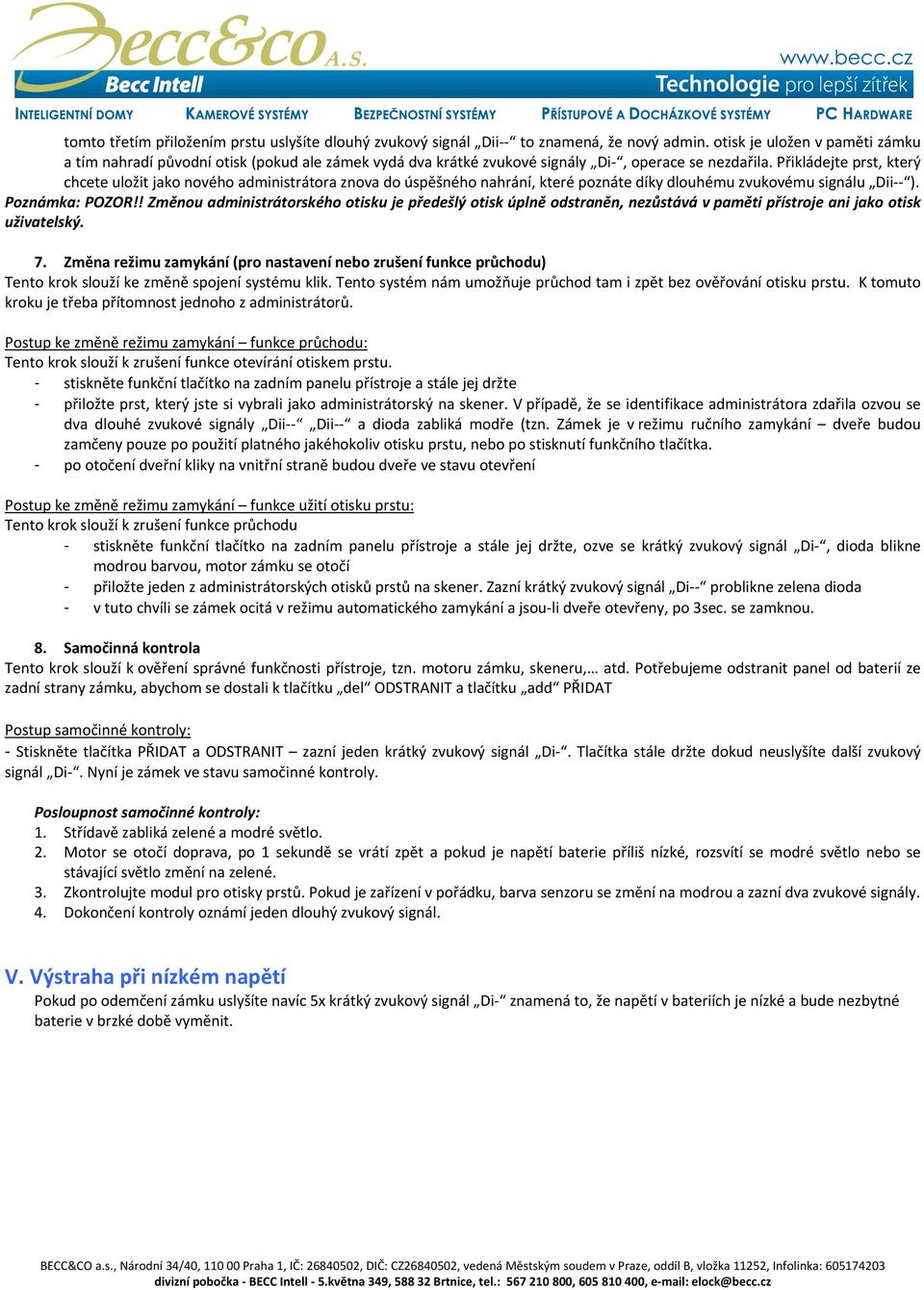

4 tomto třetím přiložením prstu uslyšíte dlouhý zvukový signál Dii to znamená, že nový admin. otisk je uložen v paměti zámku a tím nahradí původní otisk (pokud ale zámek vydá dva krátké zvukové signály Di, operace se nezdařila. Přikládejte prst, který chcete uložit jako nového administrátora znova do úspěšného nahrání, které poznáte díky dlouhému zvukovému signálu Dii ). Poznámka: POZOR!! Změnou administrátorského otisku je předešlý otisk úplně odstraněn, nezůstává v paměti přístroje ani jako otisk uživatelský. 7. Změna režimu zamykání (pro nastavení nebo zrušení funkce průchodu) Tento krok slouží ke změně spojení systému klik. Tento systém nám umožňuje průchod tam i zpět bez ověřování otisku prstu. K tomuto kroku je třeba přítomnost jednoho z administrátorů. Postup ke změně režimu zamykání funkce průchodu: Tento krok slouží k zrušení funkce otevírání otiskem prstu. - stiskněte funkční tlačítko na zadním panelu přístroje a stále jej držte - přiložte prst, který jste si vybrali jako administrátorský na skener. V případě, že se identifikace administrátora zdařila ozvou se dva dlouhé zvukové signály Dii Dii a dioda zabliká modře (tzn. Zámek je v režimu ručního zamykání dveře budou zamčeny pouze po použití platného jakéhokoliv otisku prstu, nebo po stisknutí funkčního tlačítka. - po otočení dveřní kliky na vnitřní straně budou dveře ve stavu otevření Postup ke změně režimu zamykání funkce užití otisku prstu: Tento krok slouží k zrušení funkce průchodu - stiskněte funkční tlačítko na zadním panelu přístroje a stále jej držte, ozve se krátký zvukový signál Di, dioda blikne modrou barvou, motor zámku se otočí - přiložte jeden z administrátorských otisků prstů na skener. Zazní krátký zvukový signál Di problikne zelena dioda - v tuto chvíli se zámek ocitá v režimu automatického zamykání a jsou li dveře otevřeny, po 3sec. se zamknou. 8. Samočinná kontrola Tento krok slouží k ověření správné funkčnosti přístroje, tzn. motoru zámku, skeneru, atd. Potřebujeme odstranit panel od baterií ze zadní strany zámku, abychom se dostali k tlačítku del ODSTRANIT a tlačítku add PŘIDAT Postup samočinné kontroly: Stiskněte tlačítka PŘIDAT a ODSTRANIT zazní jeden krátký zvukový signál Di. Tlačítka stále držte dokud neuslyšíte další zvukový signál Di. Nyní je zámek ve stavu samočinné kontroly. Posloupnost samočinné kontroly: 1. Střídavě zabliká zelené a modré světlo. 2. Motor se otočí doprava, po 1 sekundě se vrátí zpět a pokud je napětí baterie příliš nízké, rozsvítí se modré světlo nebo se stávající světlo změní na zelené. 3. Zkontrolujte modul pro otisky prstů. Pokud je zařízení v pořádku, barva senzoru se změní na modrou a zazní dva zvukové signály. 4. Dokončení kontroly oznámí jeden dlouhý zvukový signál. V. Výstraha při nízkém napětí Pokud po odemčení zámku uslyšíte navíc 5x krátký zvukový signál Di znamená to, že napětí v bateriích je nízké a bude nezbytné baterie v brzké době vyměnit.

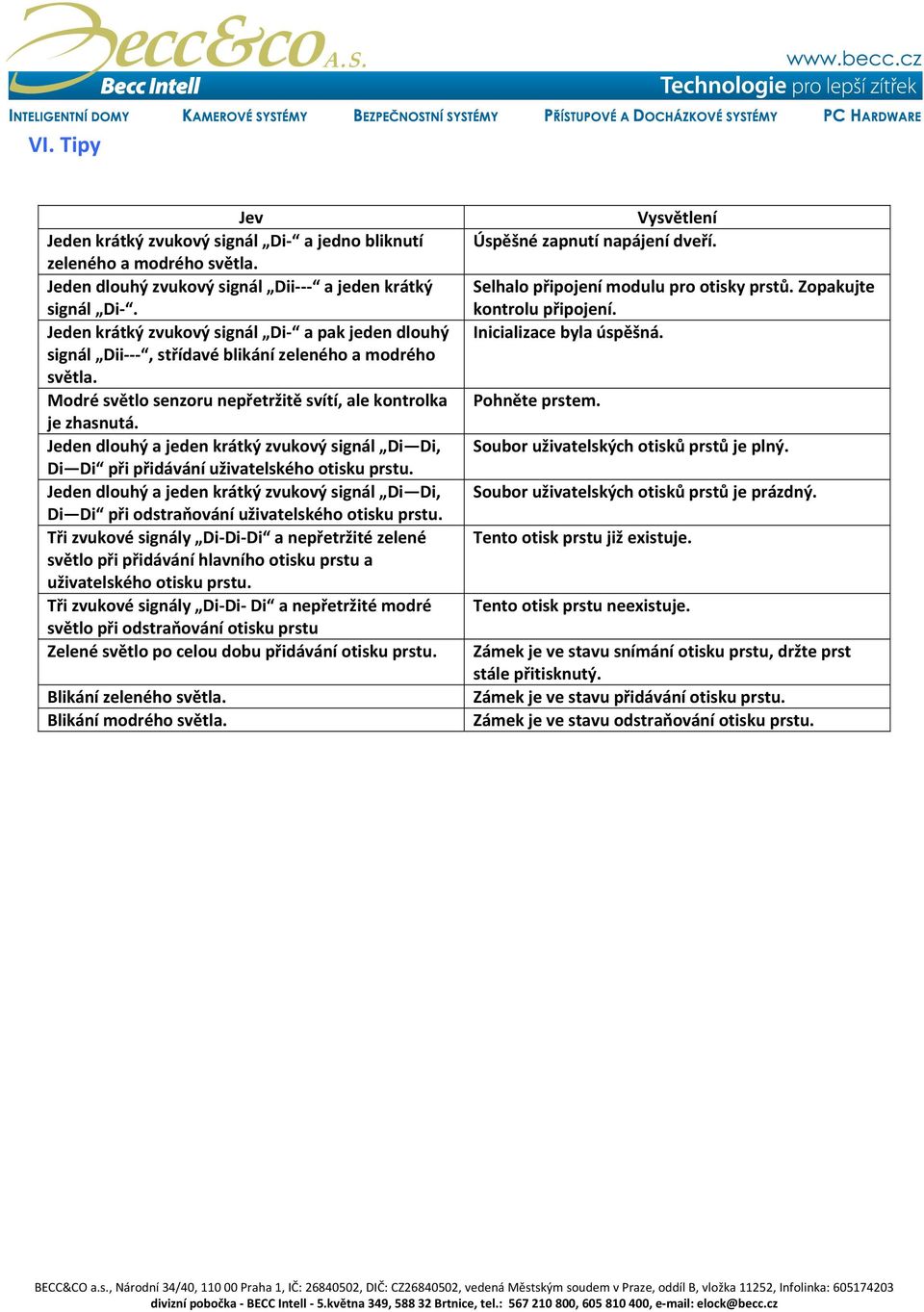

5 VI. Tipy Jev Jeden krátký zvukový signál Di a jedno bliknutí zeleného a modrého světla. Jeden dlouhý zvukový signál Dii a jeden krátký signál Di. Jeden krátký zvukový signál Di a pak jeden dlouhý signál Dii, střídavé blikání zeleného a modrého světla. Modré světlo senzoru nepřetržitě svítí, ale kontrolka je zhasnutá. Jeden dlouhý a jeden krátký zvukový signál Di Di, Di Di při přidávání uživatelského otisku prstu. Jeden dlouhý a jeden krátký zvukový signál Di Di, Di Di při odstraňování uživatelského otisku prstu. Tři zvukové signály Di Di Di a nepřetržité zelené světlo při přidávání hlavního otisku prstu a uživatelského otisku prstu. Tři zvukové signály Di Di Di a nepřetržité modré světlo při odstraňování otisku prstu Zelené světlo po celou dobu přidávání otisku prstu. Blikání zeleného světla. Blikání modrého světla. Vysvětlení Úspěšné zapnutí napájení dveří. Selhalo připojení modulu pro otisky prstů. Zopakujte kontrolu připojení. Inicializace byla úspěšná. Pohněte prstem. Soubor uživatelských otisků prstů je plný. Soubor uživatelských otisků prstů je prázdný. Tento otisk prstu již existuje. Tento otisk prstu neexistuje. Zámek je ve stavu snímání otisku prstu, držte prst stále přitisknutý. Zámek je ve stavu přidávání otisku prstu. Zámek je ve stavu odstraňování otisku prstu.

6 Rychlý návod pro zámek FP ) Identifikace zámku (nastavení počátečních hodnot "RESTART" ) Vymažou se všechna data Postup: A) Stisknout tlačítko FUNKCE stále držet B) Stisknout zároveň tlačítka PŘIDAT a ODSTRANIT Data jsou vymazána 2) Registrace hlavního otisku můžeme registrovat DVA administrátorské otisky Postup: A) Zároveň stisknout tlačítka PŘIDAT a ODSTRANIT B) Na plochu senzoru přiložit otisk prstu 3x po sobě v intervalech, které určí kontrolní dioda. Hlavní otisk je přidán 3) Registrace uživatelského otisku můžeme registrovat 100 otisků, 1000 otisků(menší rychlost) B) Stisknout tlačítko FUNKCE senzor je připravený C) Na plochu senzoru přiložit otisk prstu 3X po sobě v intervalech, které určí kontrolní dioda. Uživatelský otisk je přidán 4) Odstranění uživatelského otisku je nutné odejmout krytku na baterie B) Stisknout tlačítko ODSTRANIT senzor je připravený C) Na plochu senzoru přiložit otisk prstu,který chcete odstranit. uživatelský otisk je odstraněn 5) Odstranění všech uživatelských otisků odstraní se pouze uživatelské otisky B) Stisknout tlačítko ODSTRANIT C) Stisknout tlačítko FUNKCE senzor je připravený D) Na plochu senzoru přiložit otisk(administrátorský) prstu 2X po sobě v intervalech, které určí kontrolní dioda všechny uživatelské otisky jsou odstraněny 6) Změna hlavního otisku(administrátora) dojde k nahrazení jednoho ze dvou admin.otisků otiskem novým. B) Stisknout tlačítko PŘIDAT stále držet C) Stisknout tlačítko ODSRTANIT senzor je připraven D) Na plochu senzoru přiložit otisk prstu,kterým chcete změnit otisk administrátorský. Otisk prstu 3X po sobě přiložit na senzor v intervalech, které určí kontrolní dioda. administrátorský otisk byl změněn 7) Změna režimu zamykání dojde ke změně spojení systému klik Postup: A) Stisknout tlačítko FUNKCE stále držet B) přiložit otisk HLAVNÍ (administrátorský) C) Zazní zvukový signál, který oznamuje změnu režimu režim zamykání /spojení systému klik byl změněn
