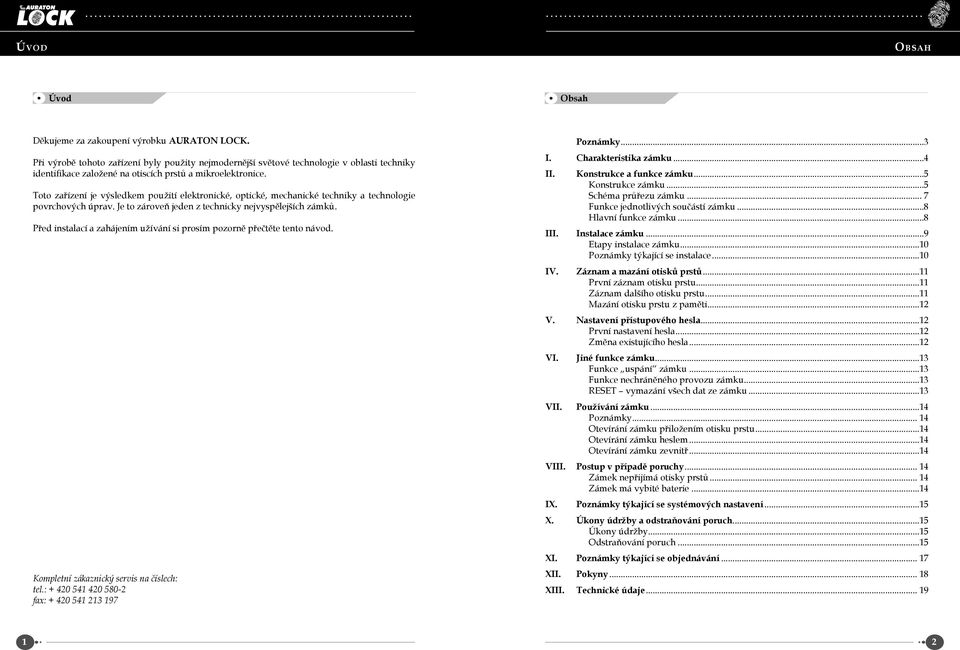

2 ÚVOD OBSAH Úvod Obsah Děkujeme za zakoupení výrobku AURATON LOCK. Při výrobě tohoto zařízení byly použity nejmodernější světové technologie v oblasti techniky identifikace založené na otiscích prstů a mikroelektronice. Toto zařízení je výsledkem použití elektronické, optické, mechanické techniky a technologie povrchových úprav. Je to zároveň jeden z technicky nejvyspělejších zámků. Před instalací a zahájením užívání si prosím pozorně přečtěte tento návod. Kompletní zákaznický servis na číslech: tel.: fax: Poznámky...3 I. Charakteristika zámku...4 II. Konstrukce a funkce zámku...5 Konstrukce zámku...5 Schéma průřezu zámku... 7 Funkce jednotlivých součástí zámku...8 Hlavní funkce zámku...8 III. Instalace zámku...9 Etapy instalace zámku...0 Poznámky týkající se instalace...0 IV. Záznam a mazání otisků prstů... První záznam otisku prstu... Záznam dalšího otisku prstu... Mazání otisku prstu z paměti... V. Nastavení přístupového hesla... První nastavení hesla... Změna existujícího hesla... VI. Jiné funkce zámku...3 Funkce uspání zámku...3 Funkce nechráněného provozu zámku...3 RESET vymazání všech dat ze zámku...3 VII. Používání zámku...4 Poznámky... 4 Otevírání zámku přiložením otisku prstu...4 Otevírání zámku heslem...4 Otevírání zámku zevnitř...4 VIII. Postup v případě poruchy... 4 Zámek nepřijímá otisky prstů... 4 Zámek má vybité baterie...4 IX. Poznámky týkající se systémových nastavení...5 X. Úkony údržby a odstraňování poruch...5 Úkony údržby...5 Odstraňování poruch...5 XI. Poznámky týkající se objednávání... 7 XII. Pokyny... 8 XIII. Technické údaje... 9

3 POZNÁMKY CHARAKTERISTIKA ZÁMKU Poznámky I Charakteristika zámku Charakteristika zámku Před zahájením práce se zámkem Auraton LOCK se prosím seznamte s níže uvedenými informacemi. - Používejte alkalické baterie s vysokou kapacitou. - Nepoužívejte staré a nové baterie zároveň. - Baterie vyměňte ihned, jakmile zámek začne hlásit vybití baterií. - Po nainstalovaní zámku je třeba zadat první otisk prstu (viz kapitola Záznam otisků prstů ). - Dokud nezaznamenáme první otisk prstu, bude se zámek otevírat po stisknutí tlačítka START. - Implicitní heslo zámku je 0. Je třeba je co nejrychleji změnit na vlastní (viz kapitola Nastavení přístupového hesla ). Pohodlné použití: Pro tento zámek nepotřebujete klíč. Postačí prst, který bude identifikován a srovnán se vzorem. Bude-li vše souhlasit, zámek se okamžitě otevře. Toto řešení je ideální - klíče se mohou ztratit nebo být ukradeny. Zámek Auraton Lock nabízí pohodlí a bezpečnost. Navrženo se zřetelem na bezpečnost: Zámek byl navržen s plným zohledněním zásad protipožární bezpečnosti a BOZP. Dveře mohou být kdykoliv otevřeny zevnitř, což umožňuje rychlou evakuaci z ohrožené místnosti. Správa přístupu se snadnou obsluhou: Přidávání nových uživatelů, mazání a veškerá jiná nastavení zámku se provádějí přímo na klávesnici umístěné na zámku. Každou operaci lze provést do 0 sekund a nevyžaduje to zvláštní dovednosti ani zdlouhavé nacvičování. Zcela postačí přečtení návodu. Mimořádná odolnost: Zámek je vybaven skenerem otisků prstů, jehož součástí je nerozbitné sklo odolné proti poškrábání. Zámek je antistatický a odolný vůči fyzickému poškození, jako je například škrábání, údery kladivem, pokusy o vandalismus. Může být využíván ve vnějších prostorách, je však potřeba jej chránit před přímým působením vody a vlhkosti. Klíč pro nouzové otevírání (volitelně u modelů se symbolem K ): Podobně jako u standardních zámků lze dveře otevřít pomocí klíče. Dálkový ovladač otevírání dveří (volitelně u modelů se symbolem RC ): Pomocí ovladače lze zámek otevřít, aniž by bylo nutné se k němu přibližovat. Funguje jen zevnitř a představuje usnadnění pro otevírání dveří osobám vcházejícím do místnosti zabezpečené zámkem Auraton LOCK. Kapacita paměti: Lze uložit 99 různých vzorů otisků prstů. Na objednávku je dostupná verze zámku s možností uložení 640 vzorů otisků prstů. Vnitřní blokáda: Dveře lze zablokovat zevnitř pomocí západky. Takto uzavřené dveře nelze zvenčí nijak otevřít. Heslo: Heslo je alternativním způsobem otevírání zámku. Může mít nanejvýš 0 číslic. 3 4

4 KONSTRUKCE A FUNKCE ZÁMKU KONSTRUKCE A FUNKCE ZÁMKU Konstrukce a funkce zámku Zdvojená soustava napájení: Zámek je napájen pomocí 5 alkalických baterií AA,5V. Energie postačí pro cca 4000 operací se zámkem. V případě vybití baterie je třeba využít nouzovou napájecí zásuvku umístěnou pod krytem klávesnice pro zadávání hesla. Nouzovým zdrojem energie je standardní 9V baterie. Po jejím připojení můžeme otevřít zámek pomocí otisku prstu nebo hesla. Režim spánku pro zamezení zbytečným manipulacím se zámkem: Více než 5-násobné přiložení chybného otisku prstu aktivuje režim spánku zámku. Po dobu 5 minut bude zámek neaktivní, což znemožňuje potenciální hry se zámkem. Funkci spánku je třeba aktivovat (viz kapitola Jiné funkce zámku ). Estetický vzhled: Zařízení je navrženo v souladu s pravidly ergonomie. Stálobarevný povrch se podrobuje úpravám s použitím nejnovějších technologií. II. Konstrukce a funkce zámku kryt baterie přijímač signálu infračerveného dálkového ovládání (volitelně na objednávku) vnitřní klika ozdobný kroužek podložka kličky západky klička západky A. Konstrukce zámku Nákres těla zámku a názvosloví součástí. Zadní strana zámku (vnitřní část) zelená dioda žlutá dioda červená dioda skener tlačítko START Tělo zámku: Nacházejí se zde všechny vnitřní a vnější součásti, deska a kryt zámku. Vnitřní část: Obsahuje soustavu vnitřního napájení, přijímač dálkového ovládání, vnitřní kliku a kličku západky. kryt klávesnice vnější klika Vnější část: Obsahuje identifikátor otisku prstu (skener), světelný ukazatel, klávesnici pro zadávání hesla, zásuvku pro vnější napájení a vnější kliku. šroub upevňující kryt klávesnice ozdobný kroužek Pětizápadkové jádro: Nachází se v něm šikmý a čtvercový jazýček, bezpečnostní jazýček, západka a další. Přední strana zámku (vnější část) 5 6

5 KONSTRUKCE A FUNKCE ZÁMKU KONSTRUKCE A FUNKCE ZÁMKU B Schéma průřezu zámku na otisk prstu vložka západky kryt vložky západky šroub jádro zámku šroub kryt baterie baterie LR6 Am3 AA/,5 V upevňovací šrouby C Funkce jednotlivých součástí - Vnitřní napájení: napájí čtecí soustavu pro otisky prstů a heslo. - Identifikátor otisku prstu (skener): skenování a identifikace otisků prstu. - Světelný ukazatel: popisuje stav operace. - červená dioda signalizuje neúspěšnou operaci. - žlutá dioda - signalizuje probíhající zpracování dat. - zelená dioda signalizuje zdárně ukončenou operaci. - Klávesnice pro zadávání hesla: v případě poškození skeneru slouží klávesnice pro zadávání hesla k nouzovému otevření zámku. - Zásuvka vnějšího napájení: umožňuje napájení soustavy v případě poruchy vnitřního napájení. - Klička západky: uzamyká dveře zevnitř. světelný ukazatel vnější kryt zásuvka D Hlavní funkce zámku.. Pod čísly 0, 0, 03 se ukládají vzory otisků prstů označené jako otisky administrátora. Přiložení prstu s takovýmto otiskem umožňuje nejen otevřít zámek, ale také zaznamenávat nebo mazat vzory otisků prstů jiných uživatelů v paměti zámku. Administrátorem může být jedna, dvě nebo tři různé osoby.. Uzamykání dveří zevnitř. Klička západky umožňuje uzamknout dveře zevnitř. Po otočení kličkou zapadne čtvercová západka a dveře jsou uzamčeny zevnitř. Dokud je západka blokována, zámek nelze otevřít ani přiložením otisku prstu ani zadáním hesla. skener tlačítko START klávesnice pro zadávání hesla kryt klávesnice zásuvka pro vnější napájení (9V) vnější klika šroub upevňující kryt klávesnice pouzdro na baterie vnější kryt upevňovací šrouby vnitřní klika klička západky šroub podložky podložka kličky západky 3. Nouzový signál slabého napájení. Pokud napájecí napětí klesne pod 4.55V, zazní po uzavření zámku zvukový signál Di oznamující zhoršení napájení. Zároveň bliká červená dioda. V této situaci je třeba co nejrychleji vyměnit baterie v zámku. 4. Zdvojený systém otevírání. Zámek má dvě soustavy otevírání. Hlavní soustava umožňuje otevírání na základě otisku prstu a nouzová soustava umožňuje otevření zámku pomocí hesla z klávesnice. 5. Klíč nouzového otevírání (dostupný volitelně u modelů s označením K ). Klíč dovoluje otevřít zámek tradičním způsobem. 6. Ochrana před vloupáním. Tělo zámku je vybaveno pětizápadkovým systémem zamykání. Takovéto řešení chrání zámek před otevřením zasunováním cizích těles nebo vypáčením. 7. Funkce spánku znemožňuje mnohočetné pokusy o otevření. Systém otisků prstů zahrnuje funkci spánku znemožňující nepovolaným osobám opakované pokusy o otevření dveří. Po pětinásobném přiložení nesprávného otisku prstu se skener uspí na pět minut. (Spuštění funkce spánku je popsáno v kapitole Jiné funkce zámku ). 7 8

6 INSTALACE ZÁMKU INSTALACE ZÁMKU III Instalace zámku A. Schéma instalační šablony (šablona se dodává spolu se zámkem) B. Etapy instalace zámku. První etapa Přiložte instalační šablonu ke dveřím a vyrovnejte odpovídající otvory a středovou linii vůči dveřím, následně vyvrtejte otvory. Druhá etapa Zkontrolujte, zda umístění instalačních otvorů odpovídá otvorům těla zámku. Pokud ano, spojte jednotlivé části těla zámku a přišroubujte je šrouby. Následně zkontrolujte polohu prohlubně zámku. Třetí etapa Vyjměte vložky a zkontrolujte umístění všech upevňovacích otvorů. Následně upevněte na dveře vnější části zámku. Čtvrtá etapa Zasuňte pouzdra spojující vnitřní a vnější část kliky. Spojení musí být přesné a spolehlivé. Následně spojte čtvercovou osu s osou kličky západky. Ujistěte se, že je vnitřní a vnější část kliky přesně spojena s tělem zámku. Po provedení těchto činností utáhněte upevňovací šrouby vnitřní a vnější části kliky. Pátá etapa Nainstalujte baterie v souladu s vyznačenou polaritou. Následně utáhněte šroub upevňující kryt baterií. Šestá etapa Před nastavením soustavy zkontrolujte, zda byla instalace provedena správně. Stiskněte tlačítko START. Až začne zelená lampička blikat, přetočte kliku za účelem otevření zámku. C Poznámky týkající se instalace. - Kliku zámku je třeba zabezpečit, aby nedošlo k poškození elektrického obvodu. - Dávejte pozor, aby byla průchodka vložek správně vložena. - Čtvercová osa musí být vysunuta na správné straně, v souladu s označením (nápis UP směřuje nahoru). - Baterie je třeba nainstalovat v souladu s vyznačenou polaritou. - Instalační otvory ve dveřích a krytu zámku by měly být vyvrtány kolineárně. Polohu těchto otvorů je třeba vyznačit přesně. - Otvor západky zámku by měl umožňovat přesný a nerušený pohyb šikmého jazýčku. 9 0

7 ZÁZNAM A MAZÁNÍ OTISKŮ PRSTŮ NASTAVENÍ PŘÍSTUPOVÉHO HESLA IV Záznam a mazání otisků prstů C Mazání otisku prstu z paměti. A První záznam otisku prstu. B. Spuštění systému. Stiskněte tlačítko Add. Zelená dioda se na okamžik rozsvítí, následně třikrát blikne a zazní zvuk Di. To znamená, že systém spustil funkci záznamu.. Přiložení otisku prstu. Když bliká skener a zároveň žlutá dioda, přiložíme ke skeneru prst, jehož otisk chceme zaznamenat. Po zhasnutí diody můžeme prst vzdálit. 3. Opětovné přiložení otisku prstu. V okamžiku, kdy zabliká žlutá dioda a zazní dva zvukové signály Di-Di, světlo skeneru zabliká. Nyní je třeba ještě jednou přiložit stejný prst. Zazní-li třikrát zvukový signál Di a zároveň bliká zelená dioda, znamená to, že byl otisk prstu úspěšně zaznamenán. První zaznamenaný otisk prstu uloží systém pod číslem 0 a přiřadí mu status otisku administrátora. Záznam dalšího otisku prstu.. Spuštění systému. Stiskněte tlačítko Add. Zelená dioda se na okamžik rozsvítí, následně zazní zvukový signál Di. To znamená, že systém spustil funkci záznamu.. Přiložení otisku administrátora. V době, kdy bliká žlutá dioda a svítí světlo skeneru, je třeba přiložit otisk administrátora. Po zhasnutí světla skeneru můžeme prst vzdálit. Opakovaný zvukový signál Di-Di znamená, že byl otisk prstu úspěšně uložen. 3. Zadání kódu. Nyní je třeba dvakrát zadat kód, který má být přiřazen novému vzoru otisku prstu. Například pokud chceme přiřadit kód 0, zadáme 00, pokud chceme přiřadit kód 8, zadáme 88. Zvukový signál Di označuje úspěšné uložení kódu. Poznámka: ) Kód může být číslo v rozsahu od 0 do 99. ) K jednomu kódu může být přiřazen jen jeden vzor otisku prstu. 3) Různé vzory otisků prstů musí mít přiřazeny různé kódy. 4. Přiložení otisku prstu. Když bliká světlo skeneru a zároveň žlutá dioda, přiložíme ke skeneru prst, jehož otisk chceme zaznamenat. Po zhasnutí lampy skeneru můžeme prst vzdálit. 5. Opětovné přiložení otisku prstu. V okamžiku, kdy bliká žlutá dioda a zazní dva zvukové signály Di-Di, světlo skeneru opět zabliká. Nyní je třeba ještě jednou přiložit stejný prst. Zazní-li třikrát zvukový signál Di a zároveň bliká zelená dioda, znamená to, že byl nový otisk prstu úspěšně zaznamenán. Poznámka: Pokud se při provádění výše popsaných činností rozsvítí červené světlo a zazní zvukový signál Di-Di-Di-Di, znamená to, že operace neproběhla úspěšně. V tomto případě je třeba stanovit příčinu a opakovat výše popsané činnosti. Pokud další pokus skončí také neúspěšně, je třeba změnit prst a zkusit to znovu.. Spuštění systému. Za účelem spuštění systému stiskněte tlačítko Del. Rozsvítí se červená dioda a světlo skeneru jednou blikne, následně zazní zvukový signál Di. To znamená, že systém spustil funkci mazání vzoru otisku prstu z paměti.. Přiložení otisku administrátora. V době, kdy bliká žlutá dioda a svítí lampa skeneru, je třeba přiložit otisk administrátora. Po zhasnutí lampy skeneru můžeme prst vzdálit. Opakovaný zvukový signál Di-Di znamená úspěšné přihlášení administrátora do systému. 3. Mazání vzoru otisku prstu z paměti. Dvakrát zadejte kód otisku prstu, který má být odstraněn. Například: chceme-li odstranit vzor s kódem 08, zadáme Opakovaný zvukový signál Di-Di a tři bliknutí zelené diody označují, že byl otisk prstu úspěšně vymazán. Čtyři opakování zvukového signálu Di-Di-Di-Di označují, že se operace nezdařila. V tomto případě je třeba stanovit příčinu neúspěchu a zopakovat výše popsané činnosti. V Nastavení přístupového hesla Heslo lze sestavit z číslic od 0 do 9. Je dobré používat desetimístné heslo (což je jeho maximální délka), aby byla zajištěna co nejvyšší bezpečnost. Zajistěte, aby bylo heslo utajeno před cizími osobami. Optimální je, aby heslo znala jen osoba s administrátorským prstem. Heslo nikam nezapisujte. A První nastavení hesla. Implicitní heslo dveřního zámku je nastaveno na 0. Při nastavování nového hesla je třeba nejprve stisknout tlačítko 0 a následně *. Poté zadáme nové heslo a znovu stiskneme tlačítko *. Po třech bliknutích zelené diody je třeba zadat ještě jednou stejné heslo a opět stisknout tlačítko *. V tomto případě tři bliknutí zelené diody znamenají, že operace nastavení hesla proběhla úspěšně. Pokud však třikrát zabliká červená dioda, znamená to, že se operace nezdařila a je třeba ji zopakovat. Například, pokud má mít heslo podobu 34, měla by operace jeho nastavení proběhnout následovně: 0*34* 34* Nyní lze po zadání 34 # otevřít zámek. B Změna existujícího hesla. Před změnou hesla je třeba nejprve zadat staré heslo a poté stisknout *. Po třech bliknutích zelené diody můžeme zadat nové heslo. Poté znovu stiskneme tlačítko *, ještě jednou zadáme nové heslo pro jeho ověřování a po třech bliknutích zelené diody ještě jednou stiskneme tlačítko *. Například, pokud mělo původní heslo podobu 34 a nové má být 3456, proběhne operace nastavení hesla následovně: 34* 3456 * 3456* Pokud zelená dioda třikrát blikne, znamená to, že operace proběhla úspěšně. Nyní lze zadáním 3456 # zámek otevřít. Tři bliknutí červené diody znamenají neúspěch této operace.

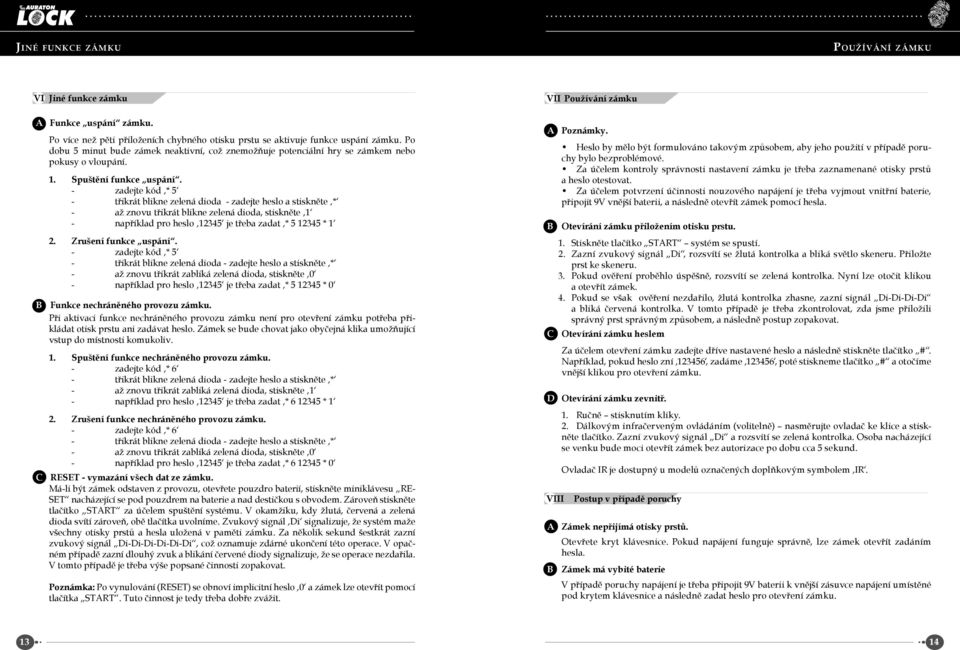

8 JINÉ FUNKCE ZÁMKU POUŽÍVÁNÍ ZÁMKU VI Jiné funkce zámku VII Používání zámku A Funkce uspání zámku. Po více než pěti přiloženích chybného otisku prstu se aktivuje funkce uspání zámku. Po dobu 5 minut bude zámek neaktivní, což znemožňuje potenciální hry se zámkem nebo pokusy o vloupání.. Spuštění funkce uspání. - zadejte kód * 5 - třikrát blikne zelená dioda - zadejte heslo a stiskněte * - až znovu třikrát blikne zelená dioda, stiskněte - například pro heslo 345 je třeba zadat * *. Zrušení funkce uspání. - zadejte kód * 5 - třikrát blikne zelená dioda - zadejte heslo a stiskněte * - až znovu třikrát zabliká zelená dioda, stiskněte 0 - například pro heslo 345 je třeba zadat * * 0 B Funkce nechráněného provozu zámku. Při aktivaci funkce nechráněného provozu zámku není pro otevření zámku potřeba přikládat otisk prstu ani zadávat heslo. Zámek se bude chovat jako obyčejná klika umožňující vstup do místnosti komukoliv.. Spuštění funkce nechráněného provozu zámku. - zadejte kód * 6 - třikrát blikne zelená dioda - zadejte heslo a stiskněte * - až znovu třikrát zabliká zelená dioda, stiskněte - například pro heslo 345 je třeba zadat * *. Zrušení funkce nechráněného provozu zámku. - zadejte kód * 6 - třikrát blikne zelená dioda - zadejte heslo a stiskněte * - až znovu třikrát zabliká zelená dioda, stiskněte 0 - například pro heslo 345 je třeba zadat * * 0 C RESET - vymazání všech dat ze zámku. Má-li být zámek odstaven z provozu, otevřete pouzdro baterií, stiskněte miniklávesu RE- SET nacházející se pod pouzdrem na baterie a nad destičkou s obvodem. Zároveň stiskněte tlačítko START za účelem spuštění systému. V okamžiku, kdy žlutá, červená a zelená dioda svítí zároveň, obě tlačítka uvolníme. Zvukový signál Di signalizuje, že systém maže všechny otisky prstů a hesla uložená v paměti zámku. Za několik sekund šestkrát zazní zvukový signál Di-Di-Di-Di-Di-Di, což oznamuje zdárné ukončení této operace. V opačném případě zazní dlouhý zvuk a blikání červené diody signalizuje, že se operace nezdařila. V tomto případě je třeba výše popsané činnosti zopakovat. Poznámka: Po vynulování (RESET) se obnoví implicitní heslo 0 a zámek lze otevřít pomocí tlačítka START. Tuto činnost je tedy třeba dobře zvážit. A Poznámky. Heslo by mělo být formulováno takovým způsobem, aby jeho použití v případě poruchy bylo bezproblémové. Za účelem kontroly správnosti nastavení zámku je třeba zaznamenané otisky prstů a heslo otestovat. Za účelem potvrzení účinnosti nouzového napájení je třeba vyjmout vnitřní baterie, připojit 9V vnější baterii, a následně otevřít zámek pomocí hesla. B Otevírání zámku přiložením otisku prstu.. Stiskněte tlačítko START systém se spustí.. Zazní zvukový signál Di, rozsvítí se žlutá kontrolka a bliká světlo skeneru. Přiložte prst ke skeneru. 3. Pokud ověření proběhlo úspěšně, rozsvítí se zelená kontrolka. Nyní lze otočit klikou a otevřít zámek. 4. Pokud se však ověření nezdařilo, žlutá kontrolka zhasne, zazní signál Di-Di-Di-Di a bliká červená kontrolka. V tomto případě je třeba zkontrolovat, zda jsme přiložili správný prst správným způsobem, a následně postup zopakovat. C Otevírání zámku heslem Za účelem otevření zámku zadejte dříve nastavené heslo a následně stiskněte tlačítko #. Například, pokud heslo zní 3456, zadáme 3456, poté stiskneme tlačítko # a otočíme vnější klikou pro otevření zámku. D Otevírání zámku zevnitř. VIII. Ručně stisknutím kliky.. Dálkovým infračerveným ovládáním (volitelně) nasměrujte ovladač ke klice a stiskněte tlačítko. Zazní zvukový signál Di a rozsvítí se zelená kontrolka. Osoba nacházející se venku bude moci otevřít zámek bez autorizace po dobu cca 5 sekund. Ovladač IR je dostupný u modelů označených doplňkovým symbolem IR. Postup v případě poruchy A Zámek nepřijímá otisky prstů. Otevřete kryt klávesnice. Pokud napájení funguje správně, lze zámek otevřít zadáním hesla. B Zámek má vybité baterie V případě poruchy napájení je třeba připojit 9V baterii k vnější zásuvce napájení umístěné pod krytem klávesnice a následně zadat heslo pro otevření zámku. 3 4

9 POZNÁMKY TÝKAJÍCÍ SE SYSTÉMOVÝCH NASTAVENÍ. POZNÁMKY TÝKAJÍCÍ SE SYSTÉMOVÝCH NASTAVENÍ IX Poznámky týkající se systémových nastavení. Při uvádění zámku do provozu nemusí systém ověřovat otisky prstů ani heslo. K otevření zámku postačí samotné stisknutí tlačítka START. Z výroby je nastaveno heslo 0. Otisky prstů a heslo je tedy třeba definovat ihned po nainstalovaní zámku, aby byla zajištěna odpovídající bezpečnost. - Otisky prstů s čísly 0, 0, 03 zaznamenané systémem jsou považovány za administrátorské otisky, všechny ostatní patří běžným uživatelům. Právo k záznamu a mazání otisků prstů běžných uživatelů v paměti systému se aktivuje jen po přiložení administrátorského otisku. Otisk prstu běžného uživatele umožňuje jen otevření zámku. Za účelem zajištění odpovídající bezpečnosti systému by měly mít administrátorská práva jen zodpovědné osoby. - Po použití minitlačítka RESET je třeba vrátit kryt baterií zpět na své místo. XI Úkony údržby a odstraňování poruch. A. Úkony údržby. Každodenní údržba může přispět k prodloužení životnosti zámku a ke zvýšení jeho spolehlivosti.. Baterie je třeba vyměňovat, kdykoliv postřehneme pokles napětí napájení.. Používání hesla se předpokládá jen v případě nouze. Postranní osoby by neměly heslo znát. 3. Je třeba používat baterie s vysokou kapacitou, což zajistí dlouhodobou funkčnost zařízení. 4. Při výměně baterií je třeba dávat pozor, aby nedošlo ke zkratu zajistěte správné uzemnění a dodržujte polaritu. 5. Za účelem zajištění odpovídající bezpečnosti při užívání zámku je třeba pravidelně zaznamenávat a měnit otisky prstů uživatelů a heslo. 6. Za účelem zajištění správné práce zámku je po jeho otevření pomocí hesla nutno opět spustit systém paměti otisků prstů. 7. Je zakázáno čistit zámek benzínem nebo acetonem, nevystavujte jej působení prchavých látek. Zámek lze čistit flanelovým hadříkem zvlhčeným vodou s mýdlem. Při tom nesmí dojít k vniknutí vody dovnitř zámku, mohla by způsobit poškození elektroniky. B. Odstraňování poruch. Nesprávná manipulace se zámkem a jeho nesprávné provozování může vést k poruchám. Č. Závada Příčina závady Způsob řešení problému Po otevření zámku jej nelze uzavřít. Po spuštění systému svítí červená kontrolka a zní zvukový signál Di. Zámek byl otevřen, ale systém stále opakuje stejné operace. Přestože bylo stisknuto tlačítko Start, systém nelze spustit. Někdy lze zámek otevřít přiložením otisku prstu a jindy ne. Otisk prstu nelze vymazat. Po instalaci dveřního zámku se šikmý jazýček vysunuje, ale do nesprávné výšky. Nepodařilo se zaznamenat otisk prstu. Po spuštění systému nelze identifikovat ani srovnávat otisky prstů. Po výměně baterií kontrolka indikuje správnou činnost, ale zámek se neotevírá. Při otevírání zámku se klika a konektor správně nekryjí. - poškození elektromechanické spojky - Poškozené prvky obvodu - zásuvka není správně zapojena - poškozené prvky obvodu. Kontaktujte servis. Kontaktujte servis. Zkontrolujte kontakty zásuvky. Kontaktujte servis. - tlačítko Start se nevrátilo do neutrální polohy Stiskněte tlačítko Start pro jeho vrácení do neutrální polohy. - poškozené prvky obvodu Otevřete zámek pomocí hesla a opravte jej nebo kontaktujte servis. - otisk prstu je příliš nezřetelný a tím těžko identifikovatelný a srovnatelný - byl přiložen nesprávný otisk administrátora - tlačítko Reset má vadný kontakt - nedostačující šířka instalačního otvoru zámku - pohyb kliky se blokuje - tlačítka mají vadný kontakt - Chyba při přikládání otisku administrátora nebo nesprávně přiložený prst - poškozené baterie - poškození elektromechanického konektoru - vadné baterie - poškozené spojení klíče s klikou - Klíč se nevrací do počáteční polohy. Zadejte otisk jiného prstu. Zopakujte operaci. Kontaktujte servis. Opravte vyhotovení otvoru. Opravte mechanické součásti jádra zámku nebo kontaktujte servis. Zkontrolujte prvky obvodu. - Znovu přiložit otisk administrátora a správně přitlačit prst ke skeneru. Kontaktujte servis. Vyměňte kliku. Poznámka: Pokud nemůžete odstranit poruchu sami, obraťte se na dodavatele nebo zákaznický servis: tel , fax , obchod@lars.cz Tabulka na další stránce Vám může pomoci s jejich odstraňováním. 5 6

10 POZNÁMKY TÝKAJÍCÍ SE OBJEDNÁVÁNÍ POKYNY XI Poznámky týkající se objednávání Před podáním objednávky je třeba zkontrolovat následující podrobnosti: zda se jedná o pravé nebo levé dveře, otevírané ven nebo dovnitř. XII. Pokyny Je důležité, aby byl prst přikládán ve středové části skeneru. správná poloha prstu dovnitř dovnitř ven ven Vnitřní dveře levostranné Vnější dveře levostranné nesprávná poloha prstu dovnitř dovnitř ven ven Vnitřní dveře pravostranné Vnější dveře pravostranné 7 8

11 TECHNICKÉ ÚDAJE ZÁPIS ZÁZNAMU OTISKŮ PRSTŮ XIII Technické údaje Zápis záznamu otisků prstů Pro jistotu je třeba uložit alespoň dva různé otisky pro každou osobu. Občas může být prst sloužící jako klíč poraněný nebo pošpiněný, a tudíž nečitelný. Vlastnost Rozměry Kapacita paměti Specifikace Pravděpodobnost chybných odmítnutí 0.0% Pravděpodobnost chybných přijetí 0.000% Čas zpracování Ovládání zámku Dynamická spotřeba energie Vnitřní 6x80x5 mm Vnější 6x80x3(38) mm Standardně 99 otisků - sekundy Skrze konektor 70mA-300mA Statická spotřeba energie < µa Doba fungování baterií Požadované napájení Konstrukční materiál operací 5 alkalických baterií AA (,5V) Nerezavějící ocel Provozní teplota C Přípustná okolní vlhkost 0% - 80% Příjmení kód otisku prstu Otisk prstu 9 0
