e-scooter DTL058 Záruční a servisní knížka

Transkript

1 e-scooter DTL058 Záruční a servisní knížka

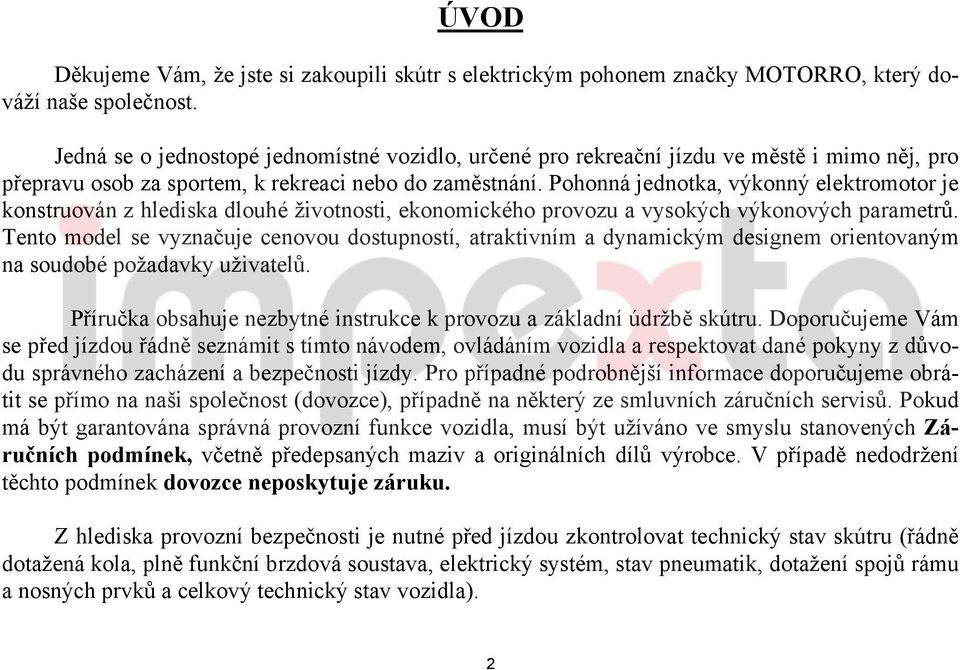

2 ÚVOD Děkujeme Vám, že jste si zakoupili skútr s elektrickým pohonem značky MOTORRO, který dováží naše společnost. Jedná se o jednostopé jednomístné vozidlo, určené pro rekreační jízdu ve městě i mimo něj, pro přepravu osob za sportem, k rekreaci nebo do zaměstnání. Pohonná jednotka, výkonný elektromotor je konstruován z hlediska dlouhé životnosti, ekonomického provozu a vysokých výkonových parametrů. Tento model se vyznačuje cenovou dostupností, atraktivním a dynamickým designem orientovaným na soudobé požadavky uživatelů. Příručka obsahuje nezbytné instrukce k provozu a základní údržbě skútru. Doporučujeme Vám se před jízdou řádně seznámit s tímto návodem, ovládáním vozidla a respektovat dané pokyny z důvodu správného zacházení a bezpečnosti jízdy. Pro případné podrobnější informace doporučujeme obrátit se přímo na naši společnost (dovozce), případně na některý ze smluvních záručních servisů. Pokud má být garantována správná provozní funkce vozidla, musí být užíváno ve smyslu stanovených Záručních podmínek, včetně předepsaných maziv a originálních dílů výrobce. V případě nedodržení těchto podmínek dovozce neposkytuje záruku. Z hlediska provozní bezpečnosti je nutné před jízdou zkontrolovat technický stav skútru (řádně dotažená kola, plně funkční brzdová soustava, elektrický systém, stav pneumatik, dotažení spojů rámu a nosných prvků a celkový technický stav vozidla). 2

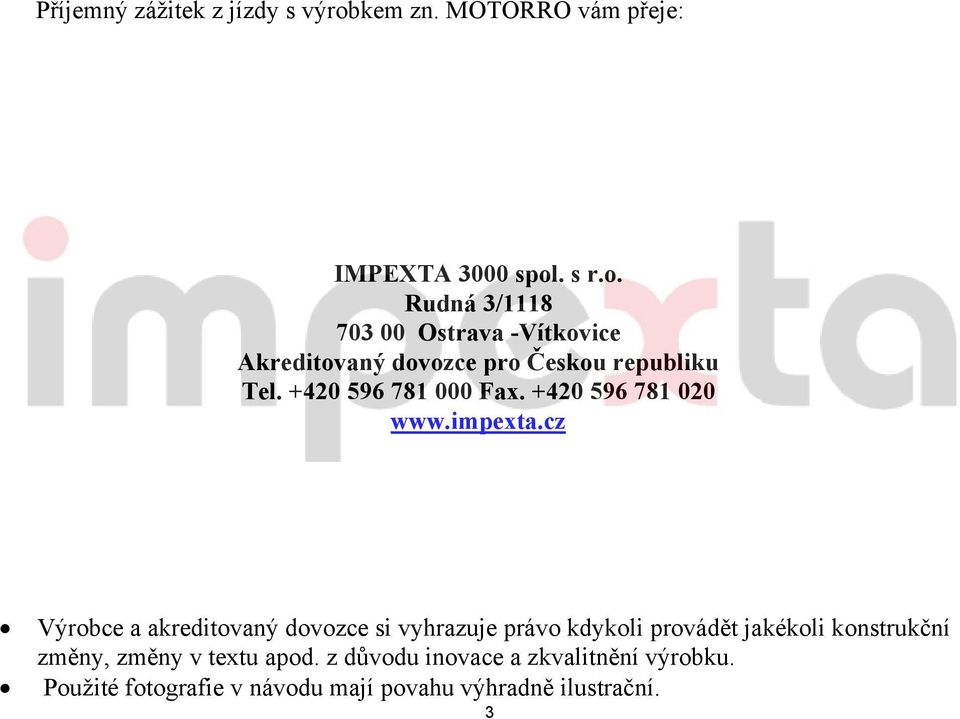

3 Příjemný zážitek z jízdy s výrobkem zn. MOTORRO vám přeje: IMPEXTA 3000 spol. s r.o. Rudná 3/ Ostrava -Vítkovice Akreditovaný dovozce pro Českou republiku Tel Fax Výrobce a akreditovaný dovozce si vyhrazuje právo kdykoli provádět jakékoli konstrukční změny, změny v textu apod. z důvodu inovace a zkvalitnění výrobku. Použité fotografie v návodu mají povahu výhradně ilustrační. 3

4 STRUČNÝ OBSAH ÚVOD... 2 ZÁKLADNÍ INFORMACE... 6 BEZPEČNOSTNÍ UPOZORNĚNÍ... 8 POPIS ZÁKLADNÍCH ČÁSTÍ... 9 OVLÁDACÍ PRVKY PŘEDNÍ ČÁSTI HLAVNÍ JISTIČ ELEKTRICKÉHO OKRUHU, SPÍNACÍ SKŘÍNKA ELEKTROMOTOR, BRZDY, ÚLOŽNÝ PROSTOR DOBÍJENÍ AKUMULÁTORU JAK ŘÍDIT DOPORUČENÁ ZÁKLADNÍ ÚDRŽBA UMÝVÁNÍ ZÁKLADNÍ TECHNICKÉ PARAMETRY DTL SCHÉMA ELEKTRICKÉHO ZAPOJENÍ

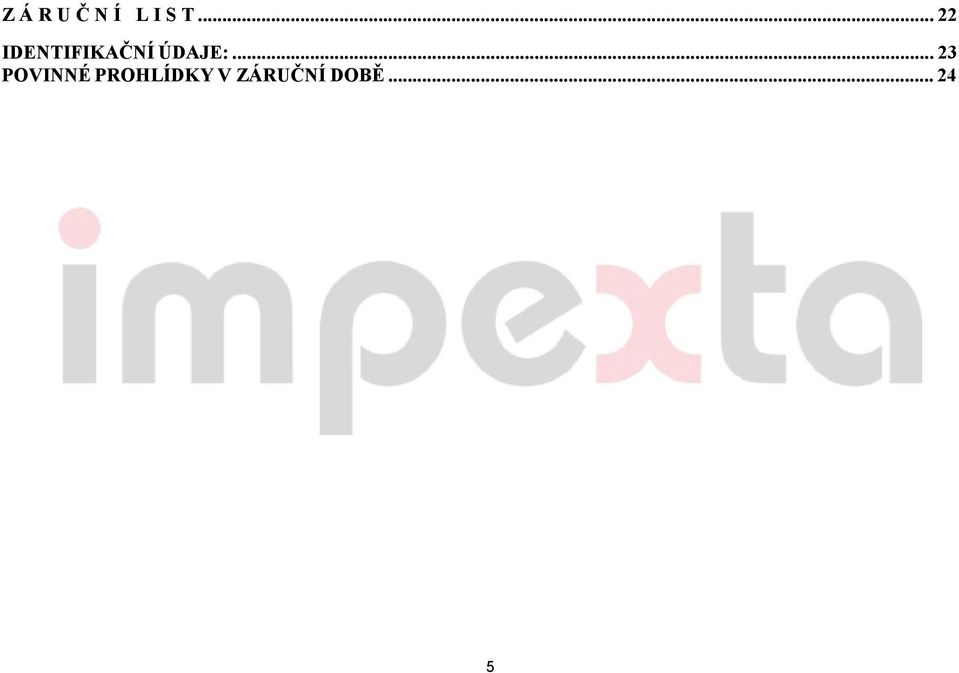

5 Z Á R U Č N Í L I S T IDENTIFIKAČNÍ ÚDAJE: POVINNÉ PROHLÍDKY V ZÁRUČNÍ DOBĚ

6 ZÁKLADNÍ INFORMACE 1. Před používáním skútru se řádně seznamte s jeho funkcemi a obsluhou 2. Nedovolte užívání osobám, které nejsou seznámeny s obsluhou. Předejdete tím možnému poškození, havárii či ublížení na zdraví 3. K zajištění bezpečnosti prosím překontrolujte před každou jízdou stav a funkčnost brzdové soustavy 4. Používejte pouze originální akumulátor, dodávaný výrobcem (dovozcem). Dobíjejte jej vždy v dobře větrané místnosti originální nabíječkou, dodanou s výrobkem. Zajistěte dostatečný přísun vzduchu k nabíječce, nepokládejte na ni během nabíjecího procesu žádné předměty. Předejdete tak možnému samovznícení či požáru 5. Opotřebovaný (vyřazený) akumulátor odevzdejte vždy prodejci či na příslušné sběrné místo. Chráníte tím životní prostředí 6. Informace ke zpětnému odběru autobaterií Koneční uživatelé mohou odevzdat použitou auto či motobaterii na našich pobočkách, případně přímo kontaktovat společnost REMA Battery ( Na těchto stránkách najdete více informací ohledně systému zpětného odběru baterií a akumulátorů. 6

7 7. V případě poškození kola a jeho výměně vždy pečlivě dotáhněte zajišťovací matice, překontrolujte funkčnost brzdového systému 8. Z důvodu řádného a bezpečného používání našeho výrobku prosím nedemontujte žádné části skútru 9. Elektrický skútr je dopravní prostředek, k jeho užívání je nutné příslušné řidičské oprávnění. Dodržujte prosím dopravní předpisy. Je-li to možné, využívejte k jízdě pomalý jízdní pruh. 10. V jakýchkoli neobvyklých podmínkách může uživatel kdykoli klíčkem uzavřít elektrický okruh a vypnout tak elektrický pohon k zajištění bezpečnosti 11. Dovozce poskytuje na skútr 2letou záruku dle Občanského zákoníku za podmínek dodržení předepsaných servisních prohlídek a dodržování režimu jízdy stanovených výrobcem. Akumulátor je zařazen v kategorii spotřební materiál a je na něj poskytována 6-ti měsíční záruka (viz Záruční list). Upozornění: Pokud je klíček v pozici IGNITION, zadní kolo je ve styku s vozovkou a řidič nesedí na sedadle, nikdy neotáčejte rukojetí plynu!!! Mohlo by dojít k vážnému poškození motocyklu či zranění osob 7

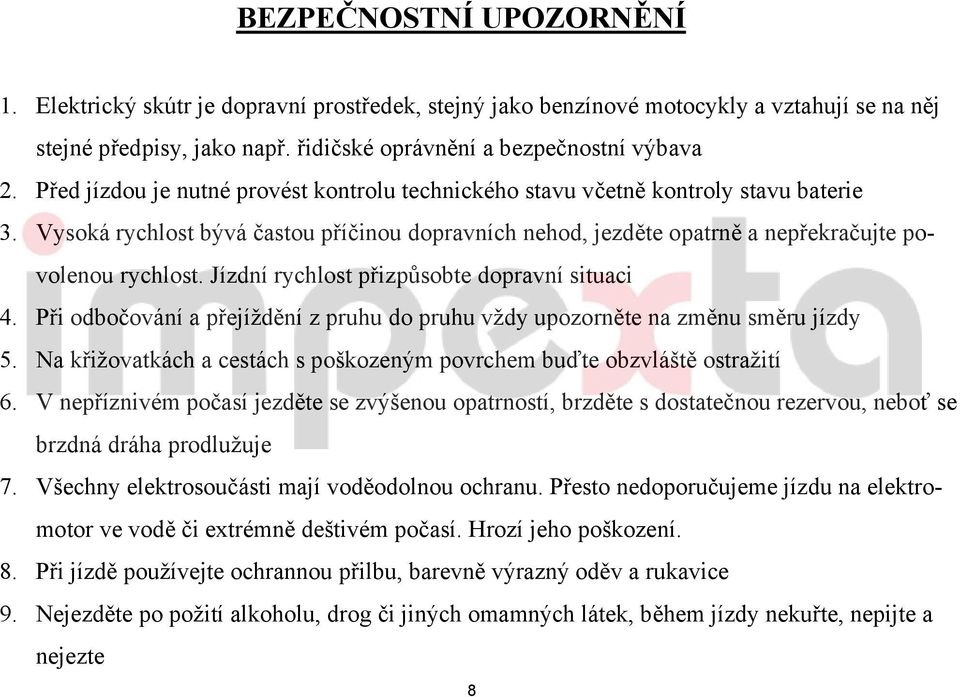

8 BEZPEČNOSTNÍ UPOZORNĚNÍ 1. Elektrický skútr je dopravní prostředek, stejný jako benzínové motocykly a vztahují se na něj stejné předpisy, jako např. řidičské oprávnění a bezpečnostní výbava 2. Před jízdou je nutné provést kontrolu technického stavu včetně kontroly stavu baterie 3. Vysoká rychlost bývá častou příčinou dopravních nehod, jezděte opatrně a nepřekračujte povolenou rychlost. Jízdní rychlost přizpůsobte dopravní situaci 4. Při odbočování a přejíždění z pruhu do pruhu vždy upozorněte na změnu směru jízdy 5. Na křižovatkách a cestách s poškozeným povrchem buďte obzvláště ostražití 6. V nepříznivém počasí jezděte se zvýšenou opatrností, brzděte s dostatečnou rezervou, neboť se brzdná dráha prodlužuje 7. Všechny elektrosoučásti mají voděodolnou ochranu. Přesto nedoporučujeme jízdu na elektromotor ve vodě či extrémně deštivém počasí. Hrozí jeho poškození. 8. Při jízdě používejte ochrannou přilbu, barevně výrazný oděv a rukavice 9. Nejezděte po požití alkoholu, drog či jiných omamných látek, během jízdy nekuřte, nepijte a nejezte 8

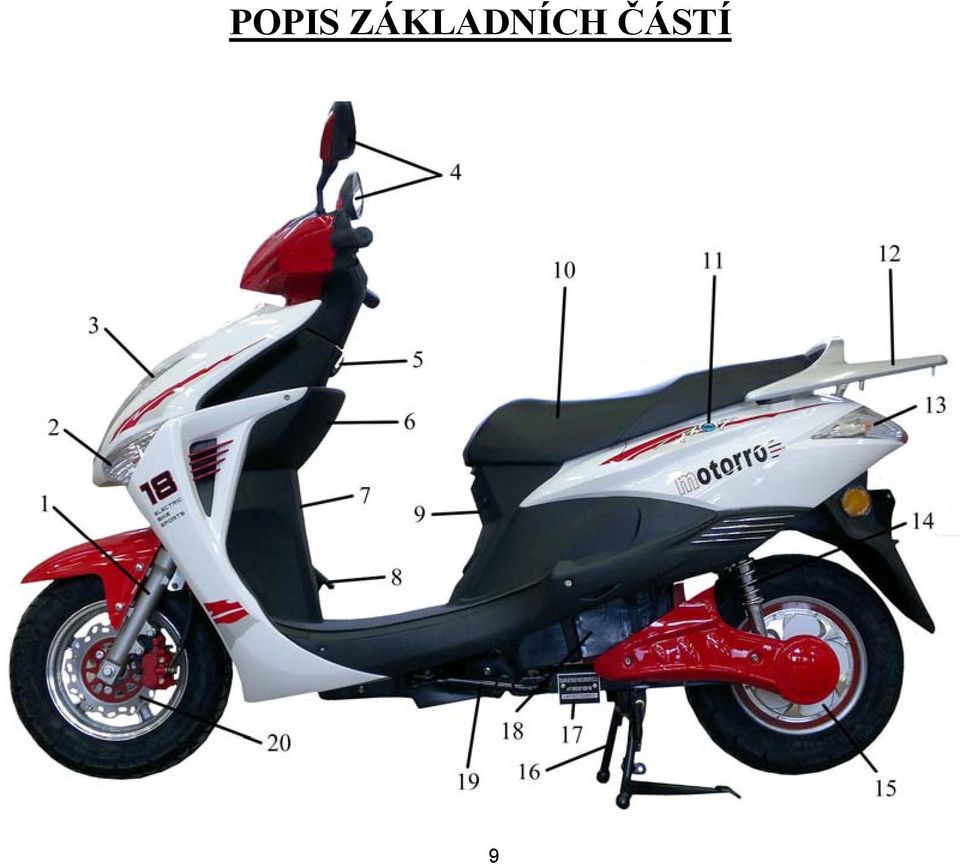

9 POPIS ZÁKLADNÍCH ČÁSTÍ 9

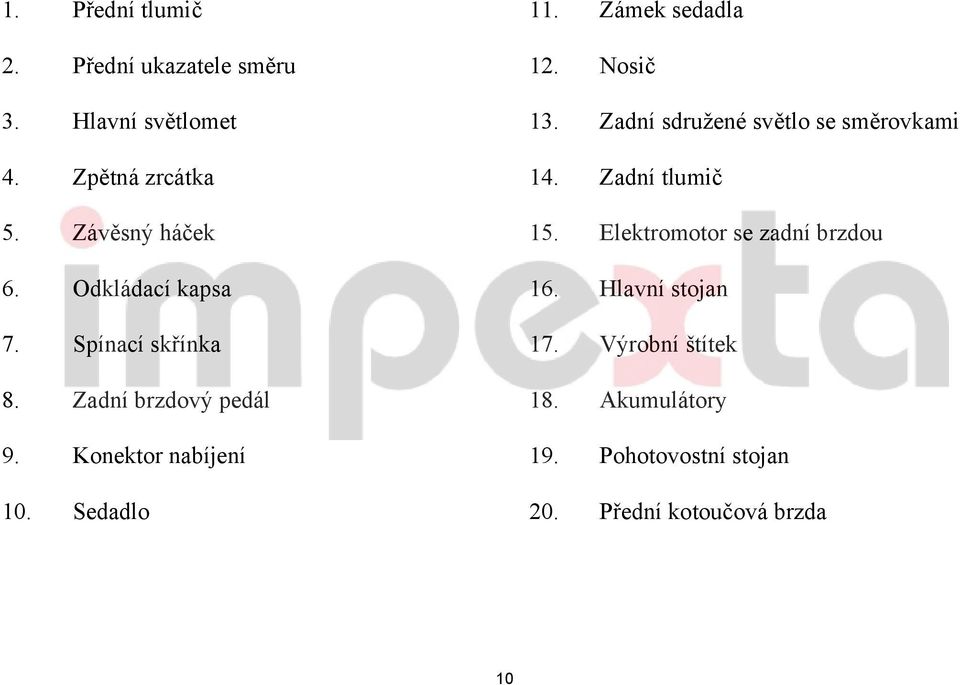

10 1. Přední tlumič 2. Přední ukazatele směru 3. Hlavní světlomet 4. Zpětná zrcátka 5. Závěsný háček 6. Odkládací kapsa 7. Spínací skřínka 8. Zadní brzdový pedál 9. Konektor nabíjení 10. Sedadlo 11. Zámek sedadla 12. Nosič 13. Zadní sdružené světlo se směrovkami 14. Zadní tlumič 15. Elektromotor se zadní brzdou 16. Hlavní stojan 17. Výrobní štítek 18. Akumulátory 19. Pohotovostní stojan 20. Přední kotoučová brzda 10

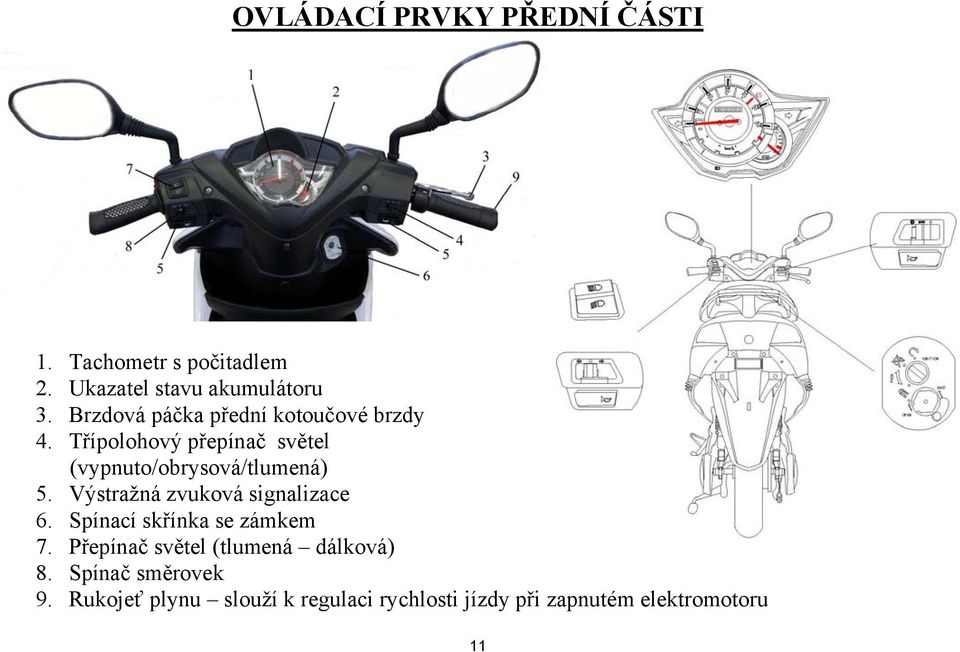

11 OVLÁDACÍ PRVKY PŘEDNÍ ČÁSTI 1. Tachometr s počitadlem 2. Ukazatel stavu akumulátoru 3. Brzdová páčka přední kotoučové brzdy 4. Třípolohový přepínač světel (vypnuto/obrysová/tlumená) 5. Výstražná zvuková signalizace 6. Spínací skřínka se zámkem 7. Přepínač světel (tlumená dálková) 8. Spínač směrovek 9. Rukojeť plynu slouží k regulaci rychlosti jízdy při zapnutém elektromotoru 11

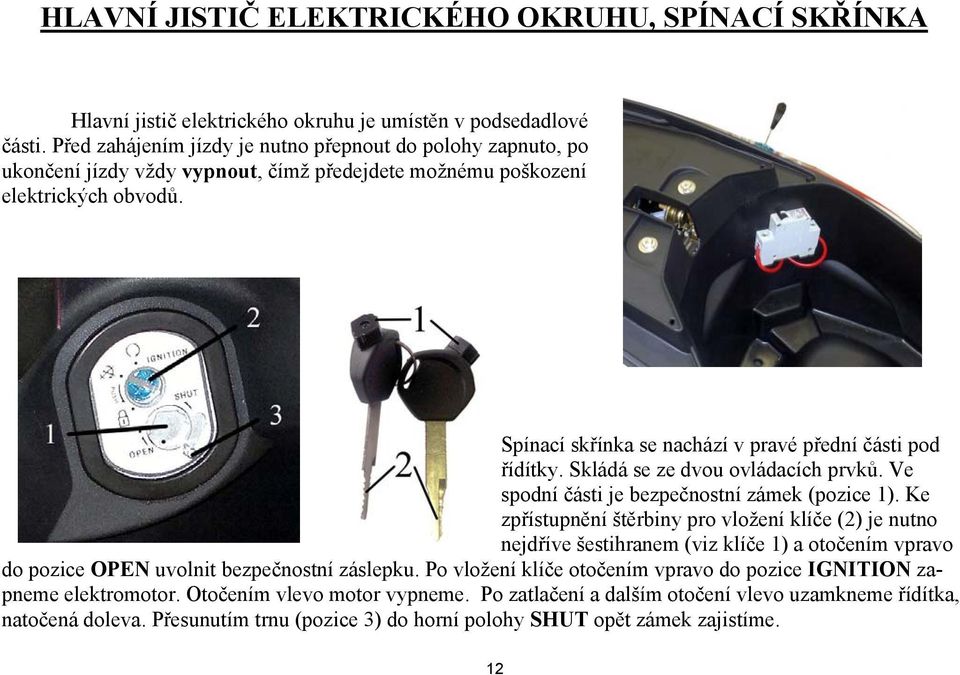

12 HLAVNÍ JISTIČ ELEKTRICKÉHO OKRUHU, SPÍNACÍ SKŘÍNKA Hlavní jistič elektrického okruhu je umístěn v podsedadlové části. Před zahájením jízdy je nutno přepnout do polohy zapnuto, po ukončení jízdy vždy vypnout, čímž předejdete možnému poškození elektrických obvodů. Spínací skřínka se nachází v pravé přední části pod řídítky. Skládá se ze dvou ovládacích prvků. Ve spodní části je bezpečnostní zámek (pozice 1). Ke zpřístupnění štěrbiny pro vložení klíče (2) je nutno nejdříve šestihranem (viz klíče 1) a otočením vpravo do pozice OPEN uvolnit bezpečnostní záslepku. Po vložení klíče otočením vpravo do pozice IGNITION zapneme elektromotor. Otočením vlevo motor vypneme. Po zatlačení a dalším otočení vlevo uzamkneme řídítka, natočená doleva. Přesunutím trnu (pozice 3) do horní polohy SHUT opět zámek zajistíme. 12

13 ELEKTROMOTOR, BRZDY, ÚLOŽNÝ PROSTOR 1. Elektromotor se zadní bubnovou brzdou 2. Seřizovací šroub brzdy 3. Zadní stavitelné tlumiče - pomocí speciálního klíče je možné seřídit tuhost (není součástí dodávky). 1. Brzdový pedál zadní brzdy 2. Pohotovostní stojan 3. Výrobní identifikační štítek 4. Hlavní stojan 1. Přední kotoučová brzda 2. Přední tlumič 13 Úložný prostor pod sedadlem

14 DOBÍJENÍ AKUMULÁTORU 1. Přepněte klíč spínací skřínky do polohy OFF a vytáhněte jej 2. Hlavní jistič v podsedadlovém prostoru musí být zapnutý 3. Zapojte konektor nabíječky do konektoru na skútru (viz foto) 4. Připojte nabíječku k elektrické sítu 220V 5. Nabíjení je signalizováno červenou kontrolní diodou na nabíjecím adaptéru 6. Přibližná doba nabíjení na plnou kapacitu se pohybuje v rozmezí 6 8 hodin 7. Plné nabití je signalizováno změnou barvy kontrolky z červené na zelenou 8. Odpojte nabíječku od sítě a skútru 9. Vložte klíček do spínačky a přepněte do polohy IGNITION 10. Překontrolujte stav nabití na ukazateli přístrojového panelu 14

15 Dodávaná nabíječka je plně automatická. Dobíjení akumulátoru je signalizováno červenou kontrolkou. Při plného nabití přejde kontrolka do zelena a nedochází již k dalšímu přebíjení. Poté je nutné odpojit nabíječku od elektrické sítě. Běžné nabíjení by nemělo trvat déle než 8 hodin. V chladných místnostech dochází k poklesu kapacity o 20 30% a doba dobíjení se může prodloužit. Vysoké vybití snižuje životnost baterie. Pokud je nabíjení delší než 12 hodin nebo dochází k většímu přehřívání, může se již jednat o provozní opotřebení, což není chápáno jako výrobní vada a předmět záruky. Doporučujeme nechat si akumulátor překontrolovat ve specializovaném autorizovaném středisku, kde Vám doporučí další postup, příp. výměnu akumulátoru za nový. Upozornění: Akumulátor dobíjejte vždy v dobře větrané místnosti. Při nabíjení dochází k zahřívání akumulátoru i nabíječky. Zajistěte dostatečný přísun vzduchu k nabíječce, nepokládejte na ni během nabíjecího procesu žádné předměty. Předejdete tak možnému samovznícení či požáru. Zabraňte přístupu nepovolovaných osob a dětí k akumulátoru i nabíječce. Baterii udržujte v plně nabitém stavu. Taktéž pokud skútr nepoužíváte, je nutné provádět pravidelnou kontrolu (případně dobití) každých 14 dnů. V opačném případě hrozí nevratné poškození baterie, což není chápáno jako záruční závada. 15

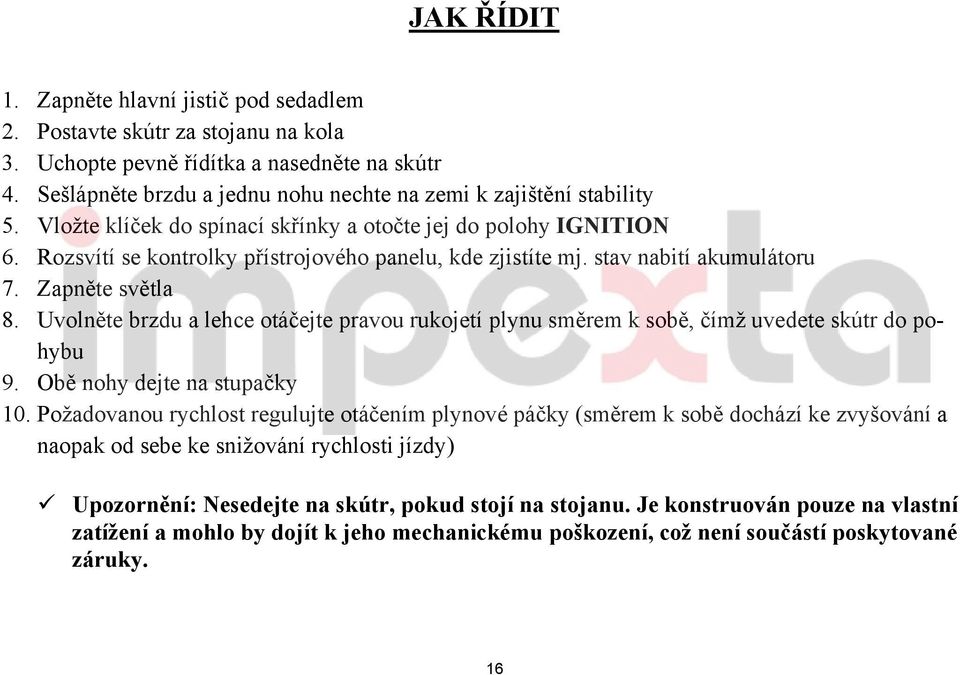

16 JAK ŘÍDIT 1. Zapněte hlavní jistič pod sedadlem 2. Postavte skútr za stojanu na kola 3. Uchopte pevně řídítka a nasedněte na skútr 4. Sešlápněte brzdu a jednu nohu nechte na zemi k zajištění stability 5. Vložte klíček do spínací skřínky a otočte jej do polohy IGNITION 6. Rozsvítí se kontrolky přístrojového panelu, kde zjistíte mj. stav nabití akumulátoru 7. Zapněte světla 8. Uvolněte brzdu a lehce otáčejte pravou rukojetí plynu směrem k sobě, čímž uvedete skútr do pohybu 9. Obě nohy dejte na stupačky 10. Požadovanou rychlost regulujte otáčením plynové páčky (směrem k sobě dochází ke zvyšování a naopak od sebe ke snižování rychlosti jízdy) Upozornění: Nesedejte na skútr, pokud stojí na stojanu. Je konstruován pouze na vlastní zatížení a mohlo by dojít k jeho mechanickému poškození, což není součástí poskytované záruky. 16

17 DOPORUČENÁ ZÁKLADNÍ ÚDRŽBA Pravidelná kontrola a údržba je nezbytnou součástí řádného a bezporuchového chodu stroje. V případě zjištění jakýchkoli závad neprodleně navštivte Vašeho prodejce. Záruční list obsahuje rozpis povinných prohlídek a kontrol, které jsou podmínkou k poskytnutí záruky. V průběhu záruční doby je zakázán jakýkoli zásah osoby nebo neautorizovaného servisu do technického stavu skútru a provádění jakýchkoliv úprav. Je zakázáno provádět změny výrobku oproti stavu v jakém byl navržen a výrobcem homologován. Doporučená denní kontrola: Brzdový systém účinnost Pneumatiky předepsaný tlak a poškození (opotřebení) Kola dotažení matic Dotažení spojovacích prvků rámu a nosných prvků Elektrický systém světla, akumulátor Celkový technický stav vozidla V případě zjištění jakékoli vady se prosím kontaktujte se svým prodejcem. 17

18 UMÝVÁNÍ Vytáhněte klíček ze zapalování a vypněte hlavní jistič Ze skútru odstraňte nečistoty a bláto proudící vodou. Při větším znečištění je možno omýt čisticím prostředkem nebo saponátem pro mytí automobilů. K umývání používejte měkkou textilií nebo houbu, čímž předejdete možnému poškození laku a plastů. Po umytí je nejlépe zbytky vody vyfoukat stlačeným vzduchem, případně dokonale vysušit měkkým hadříkem. Taktéž je vhodné ošetřit lak, plasty, kovové a pryžové části konzervačními a ochrannými prostředky, čímž prodloužíte životnost a řádnou dlouhodobou funkčnost. UPOZORNĚNÍ: o Před umývání se ujistěte, že je odpojen elektrický okruh o Vyvarujte se vniknutí vody do elektrických komponentů. Zabráníte tak možnému následnému poškození o Skútr řádně vysušte o Uvědomte si, že po umývání je snížena účinnost brzdového systému. Přizpůsobte proto jízdu této skutečnosti o V případě užívání skútru v zimních měsících je nutno provádět uvedenou údržbu po každé jízdě (dovozce neodpovídá za případnou korozi způsobenou zimními posypovými prostředky) 18

19 V případě jakýchkoli nejasností při užívání neváhejte kontaktovat Vašeho prodejce, případně přímo příslušné pracovníky dovozce. Rádi Vám zodpovíme Vaše dotazy a budeme Vám plně nápomocni v řešení Vašich problémů. Bližší informace i seznam servisních středisek naleznete na našich internetových stránkách Přejeme Vám mnoho šťastných kilometrů bez nehody a co nejpříjemnější zážitek při užívání skútru s elektrickým pohonem značky MOTORRO. 19

20 ZÁKLADNÍ TECHNICKÉ PARAMETRY DTL058 Délka 1855 mm Šířka 640 mm Výška 1110 mm Rozvor 1300 mm Provozní hmotnost 100 kg Nejvyšší povolená hmotnost 250 kg Motor bezkartáčkový náboj Druh pohonu pohon zadního kola Výkon elektromotoru 1000W 60V Kola, pneumatiky (př., z.) 3,5-10/3,5-10 palce Brzdy - přední kotoučová - zadní bubnová Tlumiče hydraulické tlakové, pružina Nejvyšší povolená rychlost 45 km/h Dojezd na 1 nabití max. 65 km (v závislosti na jízdních podmínkách, členitosti terénu, zatížení apod.) Baterie 60V/20AH LEAD-ACID POWER BATTERY (5 cell) Přední světlomet 12V 35/35W Brzdové světlo 12V 21/5W Směrovky 12V 10W 20

21 SCHÉMA ELEKTRICKÉHO ZAPOJENÍ 21

22 Z Á R U Č N Í L I S T Vážený zákazníku, jsme potěšeni Vaším rozhodnutím si zakoupit elektrický skútr DTL058, který dováží naše společnost. Naším přáním je Vaše maximální spokojenost. Z tohoto důvodu Vám doporučujeme před uvedením vozidla do provozu si pečlivě prostudovat přiložený návod k použití a podmínky záruky. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nedodržování nemůžeme uznat případnou reklamaci. Další informace Vám poskytne naše společnost IMPEXTA 3000 spol. s r. o. Ostrava, tel , fax , info@impexta.cz. Záruční podmínky: Na níže uvedený výrobek poskytuje prodávající záruku po dobu dvou let od data prodeje (nebo od data expedice prodejci) kupujícímu konečnému uživateli. Reklamaci je nutno uplatnit bez odkladu ve smyslu Občanského zákoníku. V případě uplatnění reklamace (dle novely Občanského zákoníku, zákon 136/2002), spočívá důkazní břemeno v měsíci záruční doby na spotřebiteli. Stanovisko k reklamaci a případné odstranění uznané vady bude provedeno do 30 dní. Záruka se vztahuje pouze na vady způsobené vadami materiálu nebo výrobní vadou výrobku. Nárok na záruku je možné uplatnit pouze po předložení tohoto záručního listu a originálu kupního dokladu (faktura, účtenka) s typovým označením výrobku, datem prodeje a razítkem prodejce. Řádně vyplněný Záruční list s originálem kupního dokladu je podmínkou uznání záruky dle 620 odst. 1 Občanského zákoníku. Prodávající neodpovídá za závady způsobené mechanickým poškozením či jiným nešetrným nebo nesprávným používáním (překračování stanovené maximální rychlosti, používáním skútru v rozporu s návodem výrobce), zanedbanou údržbou (např. nedodržení povinných servisních prohlídek, používání neoriginálních náhradních dílů), vnější událostí (živelnou pohromou, havárií apod.), byl-li výrobek kupujícím pozměněn oproti stavu v jakém byl navržen a homologován nebo byl-li proveden zákrok neautorizovaným servisem či jinými osobami. 22

23 Záruka se také nevztahuje na části podléhající běžnému opotřebení (obložení brzd a spojky, lanka, pryžové části, pneumatiky, žárovky a akumulátory) a části vykazující nadměrné opotřebení v důsledku nesprávného užívání výrobku či neprovádění běžné údržby (dotahování šroubů a matic, seřízení, pravidelná údržba akumulátoru, seřízení vůle ovládacích prvků apod.). Z důvodu provedení záručního servisu je nutno skútr dopravit ihned po zjištění závady prodejci (viz seznam autorizovaných servisů - aktualizace na na náklady majitele. Reklamace bude vyřízena bez zbytečného odkladu nejpozději do 30 kalendářních dnů ode dne doručení do servisu. Vyžaduje-li vyřízení reklamace projednání s výrobcem, bude vyřízena nejpozději do 60 kalendářních dnů od jejího doručení. Tento Záruční list má povahu prohlášení o podmínkách záruky a záruční době podle Občanského zákoníku vůči subjektům nepodnikatelským. Podmínky záruky a záruční doba podle Obchodního zákoníku vůči podnikatelským subjektům se stanovují na 6 měsíců ze strany dovozce. IDENTIFIKAČNÍ ÚDAJE: Model: Výrobní číslo: Barva: Datum prodeje: Zákazník byl poučen o obsluze a manipulaci s výrobkem Souhlasím s podmínkami, uvedenými v záručním listě Podpis kupujícího: Prodávající, podpis a razítko: 23

24 POVINNÉ PROHLÍDKY V ZÁRUČNÍ DOBĚ 1. prohlídka po 10 nabíjecích cyklech nebo do 45 dnů* 2. prohlídka do 12 měsíců Datum prohlídky: Razítko autorizovaného servisu, podpis: Datum prohlídky: Razítko autorizovaného servisu, podpis: LEGENDA: * podle toho, co nastane dříve Povinné náplně, spotřební materiál a servisní práci hradí zákazník. Uvedené povinné prohlídky jsou podmínkou pro uznání záruky! 24

25 25

26 26

27 Impexta 3000 spol. s r. o
