NÁVOD K OBSLUZE. Digitální multimetr VC-140 Obj. č.:

Transkript

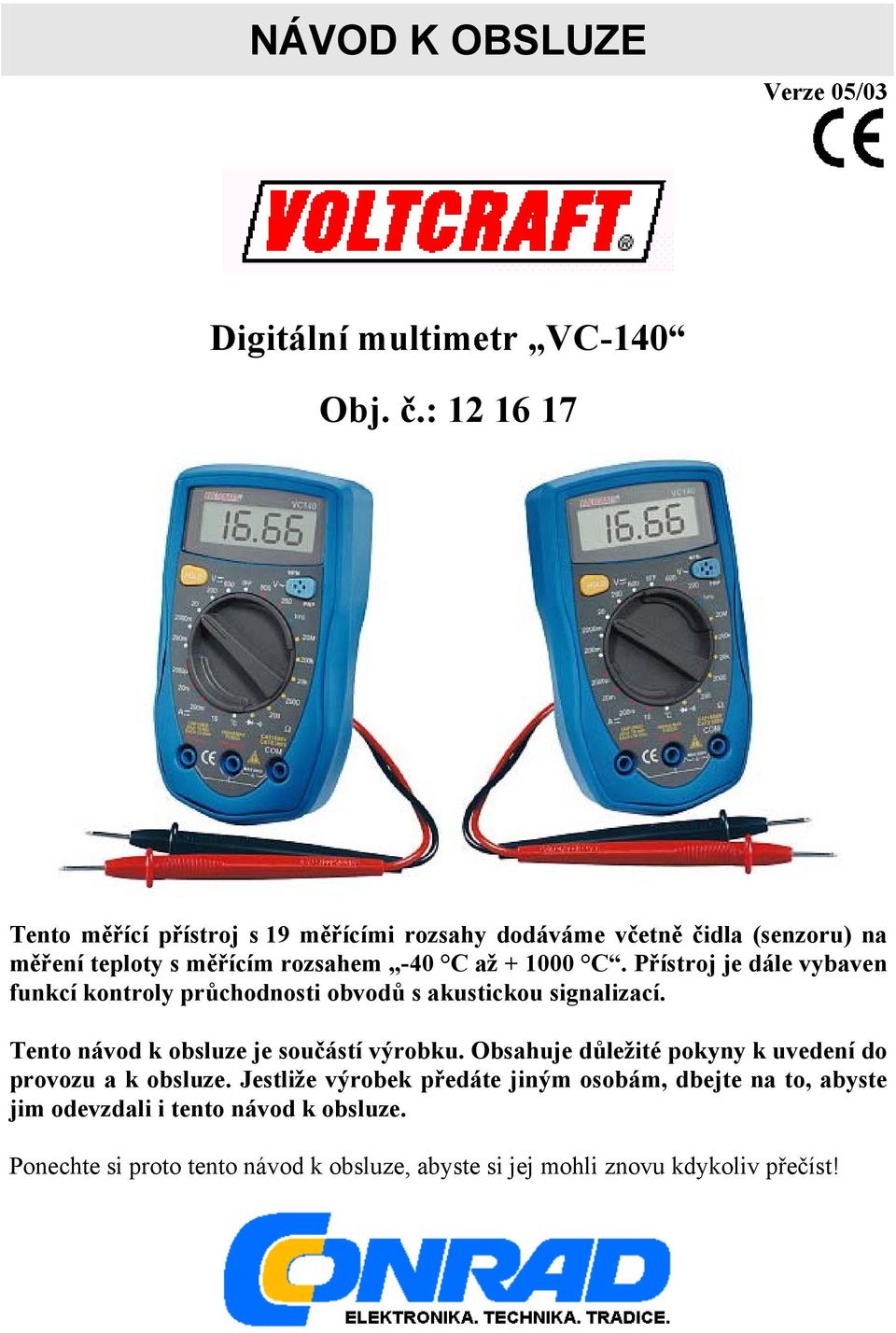

1 NÁVOD K OBSLUZE Verze 05/03 Digitální multimetr VC-140 Obj. č.: Tento měřící přístroj s 19 měřícími rozsahy dodáváme včetně čidla (senzoru) na měření teploty s měřícím rozsahem -40 C až C. Přístroj je dále vybaven funkcí kontroly průchodnosti obvodů s akustickou signalizací. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

2 Obsah Strana ÚVOD... 3 ÚČEL POUŽITÍ MĚŘÍCÍHO PŘÍSTROJE VC OVLÁDACÍ PRVKY PŘÍSTROJE... 5 POPIS OVLÁDACÍCH PRVKŮ PŘÍSTROJE... 5 BEZPEČNOSTNÍ PŘEDPISY... 6 ZACHÁZENÍ S PŘÍSTROJEM, UVEDENÍ DO PROVOZU... 7 A VLOŽENÍ (VÝMĚNA) BATERIE... 7 B - VÝMĚNA POJISTKY... 8 C - PŘIPOJENÍ MĚŘÍCÍCH KABELŮ... 8 D UVEDENÍ MĚŘÍCÍHO PŘÍSTROJE DO PROVOZU (ZAPNUTÍ PŘÍSTROJE)... 8 E POPIS OBJÍMKY (PATICE) PRO PŘIPOJENÍ TRANZISTORU... 9 F OTOČNÝ PŘEPÍNAČ... 9 G PODRŽENÍ ZOBRAZENÍ NAMĚŘENÉ HODNOTY NA DISPLEJI HOLD... 9 H ÚDAJE NEBO SYMBOLY ZOBRAZOVANÉ NA DISPLEJI... 9 PROVÁDĚNÍ MĚŘENÍ A - MĚŘENÍ STEJNOSMĚRNÝCH NAPĚTÍ B - MĚŘENÍ STŘÍDAVÝCH NAPĚTÍ C - MĚŘENÍ STEJNOSMĚRNÝCH PROUDŮ D - MĚŘENÍ VELIKOSTI ODPORU (REZISTORŮ) E - TESTOVÁNÍ DIOD A AKUSTICKÁ KONTROLA PRŮCHODNOSTI OBVODŮ F - TEST TRANZISTORŮ MĚŘENÍ ZESILOVACÍHO ČINITELE HFE G - MĚŘENÍ TEPLOTY (S PŘILOŽENÝM TEPLOTNÍM ČIDLEM A ADAPTÉREM) VYŘAZENÍ (LIKVIDACE) PŘÍSTROJE PORUCHY PŘÍSTROJE A JEJICH ODSTRANĚNÍ ÚDRŽBA PŘÍSTROJE A KALIBRACE TECHNICKÉ ÚDAJE, TOLERANCE MĚŘENÍ, MAX. VSTUPNÍ VELIČINY TECHNICKÉ ÚDAJE TOLERANCE MĚŘENÍ MAXIMÁLNÍ VSTUPNÍ VELIČINY, OCHRANA PROTI PŘETÍŽENÍ

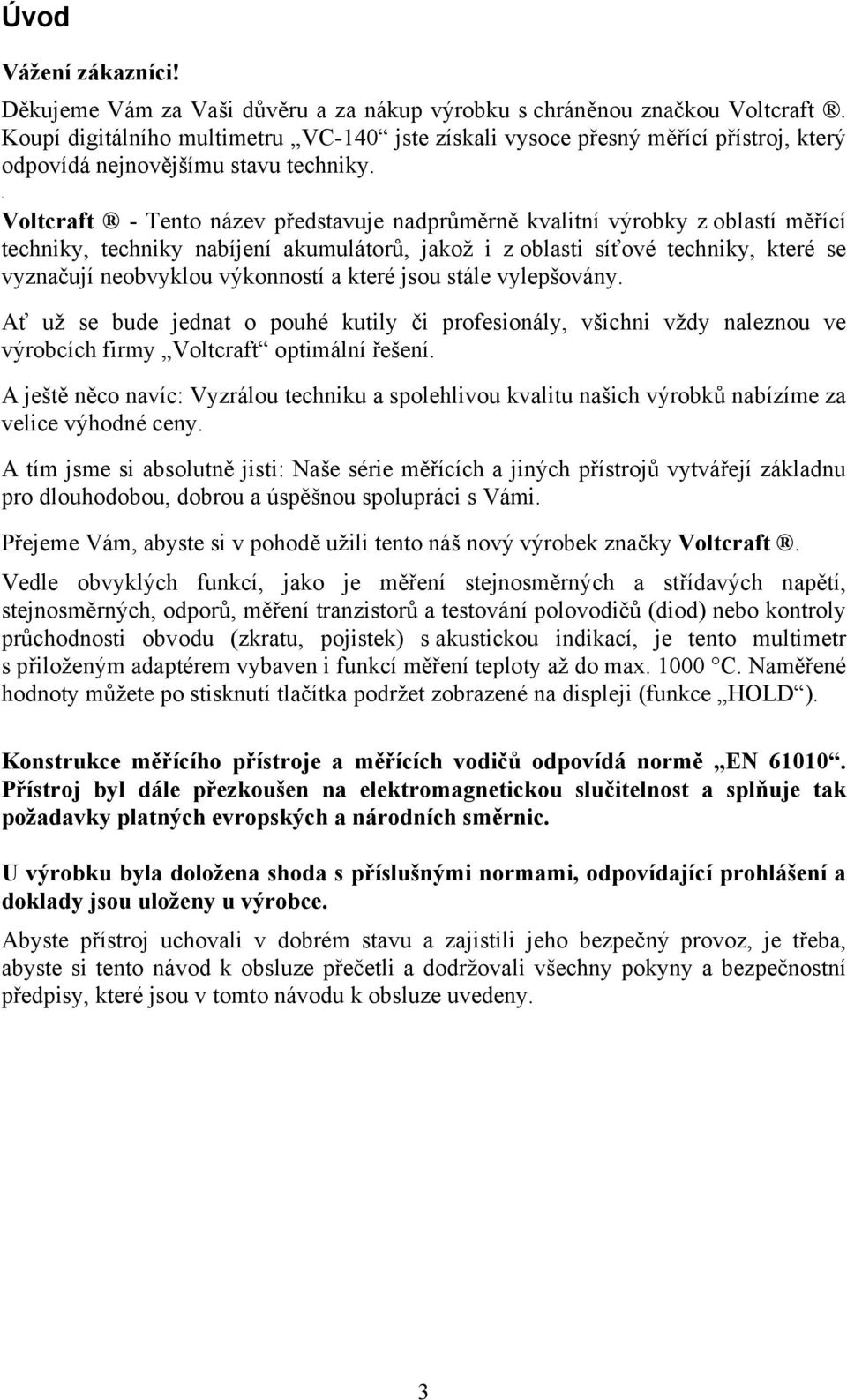

3 Úvod Vážení zákazníci! Děkujeme Vám za Vaši důvěru a za nákup výrobku s chráněnou značkou Voltcraft. Koupí digitálního multimetru VC-140 jste získali vysoce přesný měřící přístroj, který odpovídá nejnovějšímu stavu techniky.. Voltcraft - Tento název představuje nadprůměrně kvalitní výrobky z oblastí měřící techniky, techniky nabíjení akumulátorů, jakož i z oblasti síťové techniky, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať už se bude jednat o pouhé kutily či profesionály, všichni vždy naleznou ve výrobcích firmy Voltcraft optimální řešení. A ještě něco navíc: Vyzrálou techniku a spolehlivou kvalitu našich výrobků nabízíme za velice výhodné ceny. A tím jsme si absolutně jisti: Naše série měřících a jiných přístrojů vytvářejí základnu pro dlouhodobou, dobrou a úspěšnou spolupráci s Vámi. Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft. Vedle obvyklých funkcí, jako je měření stejnosměrných a střídavých napětí, stejnosměrných, odporů, měření tranzistorů a testování polovodičů (diod) nebo kontroly průchodnosti obvodu (zkratu, pojistek) s akustickou indikací, je tento multimetr s přiloženým adaptérem vybaven i funkcí měření teploty až do max C. Naměřené hodnoty můžete po stisknutí tlačítka podržet zobrazené na displeji (funkce HOLD ). Konstrukce měřícího přístroje a měřících vodičů odpovídá normě EN Přístroj byl dále přezkoušen na elektromagnetickou slučitelnost a splňuje tak požadavky platných evropských a národních směrnic. U výrobku byla doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy u výrobce. Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste si tento návod k obsluze přečetli a dodržovali všechny pokyny a bezpečnostní předpisy, které jsou v tomto návodu k obsluze uvedeny. 3

4 Účel použití měřícího přístroje VC 140 1) Měření stejnosměrných napětí až do max. 600 V DC, galvanicky oddělených od síťového napětí v přepěťové kategorii I, v 5 rozsazích. 2) Měření střídavých napětí až do max. 600 V AC, galvanicky oddělených od síťového napětí v přepěťové kategorii I, ve 2 rozsazích. 3) Měření stejnosměrných a střídavých napětí až do max. 300 V, v přepěťové kategorii II. 4) Měření stejnosměrných proudů až do max. 10 A po dobu max. 10 sekund (bez jištění) v 5 rozsazích. 5) Měření odporů (rezistorů) až do 20 MΩ v 5 rozsazích. 6) Testování diod (polovodičů) a akustická kontrola průchodnosti obvodů. 7) Měření zesilovacího činitele tranzistorů hfe 8) Měření teploty v rozsahu od 40 C do C Měření ve vlhkých prostorách nebo ve venkovním prostředí či v nepříznivých podmínkách okolí není dovoleno. Mezi nepříznivé okolní podmínky patří: - vlhkost (mokro) nebo příliš vysoká vzdušná vlhkost,. - prach nebo hořlavé plyny, výpary ředidel rozpouštědel, - bouřka nebo bouřkové podmínky, silná elektrostatická pole atd. Jiný způsob používání než bylo uvedeno výše by mohl vést k poškození tohoto přístroje (těchto přístrojů). Kromě jiného je toto spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby (přepojování)! Dodržujte bezpodmínečně bezpečnostní předpisy! 4

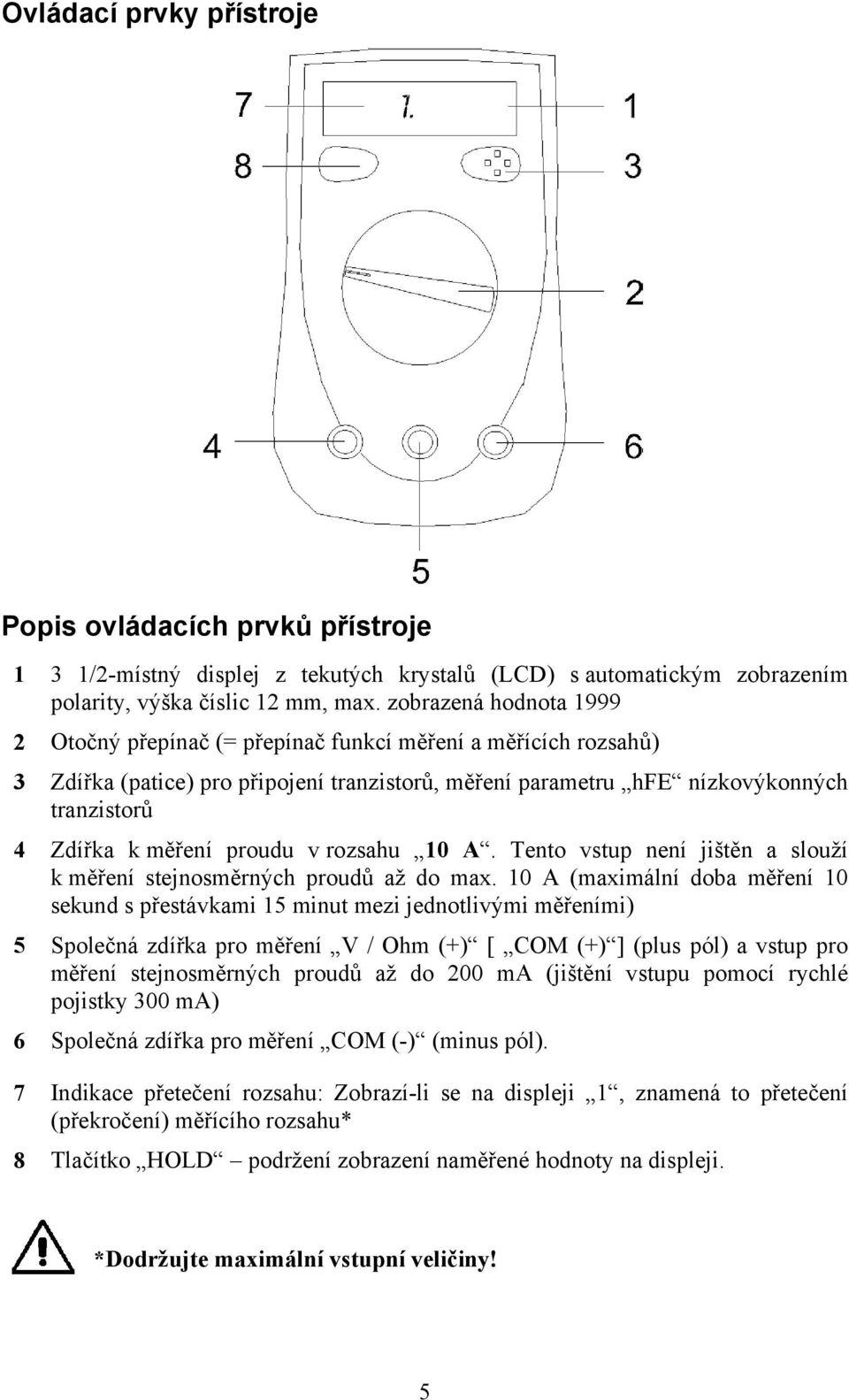

5 Ovládací prvky přístroje Popis ovládacích prvků přístroje 1 3 1/2-místný displej z tekutých krystalů (LCD) s automatickým zobrazením polarity, výška číslic 12 mm, max. zobrazená hodnota Otočný přepínač (= přepínač funkcí měření a měřících rozsahů) 3 Zdířka (patice) pro připojení tranzistorů, měření parametru hfe nízkovýkonných tranzistorů 4 Zdířka k měření proudu v rozsahu 10 A. Tento vstup není jištěn a slouží k měření stejnosměrných proudů až do max. 10 A (maximální doba měření 10 sekund s přestávkami 15 minut mezi jednotlivými měřeními) 5 Společná zdířka pro měření V / Ohm (+) [ COM (+) ] (plus pól) a vstup pro měření stejnosměrných proudů až do 200 ma (jištění vstupu pomocí rychlé pojistky 300 ma) 6 Společná zdířka pro měření COM (-) (minus pól). 7 Indikace přetečení rozsahu: Zobrazí-li se na displeji 1, znamená to přetečení (překročení) měřícího rozsahu* 8 Tlačítko HOLD podržení zobrazení naměřené hodnoty na displeji. *Dodržujte maximální vstupní veličiny! 5

6 Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. Měřící přístroj smí být používán v proudových okruzích, které jsou samostatně jištěny 10 A, nebo ve kterých nepřekročí napětí hodnotu 35 V DC (příkon 350 VA). Měřící přístroj nesmí být používán v instalacích kategorie přepětí III (3) podle normy IEC 664. Měřící přístroj a měřící kabely nemají ochranu proti elektrickému oblouku (IEC , odstavec ). Při měření do max. 600 V DC nebo 600 V ef AC (rms) musí být zajištěno galvanické oddělení od síťového napětí = přepěťová kategorie I (CAT 1). V přepěťové kategorii II (CAT 2) je dovoleno měření pouze do max. 300 V DC nebo 300 V ef AC (rms). Měřící přístroje a jejich příslušenství nejsou hračky a nepatří tak do dětských rukou! V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. Ve školách, v učňovských zařízeních a amatérských dílnách by mělo být kontrolováno zacházení s měřícími přístroji odpovědným odborným personálem. Buďte zvláště opatrní při měření střídavých napětí větších než 25 V (AC) nebo stejnosměrných větších než 35 V (DC). Při dotyku vodičů již s těmito napětími můžete utrpět životu nebezpečný úraz elektrickým proudem. Proto před měřením nejdříve vypněte zdroj proudu měřeného objektu, spojte (propojte) měřící přístroj se zdrojem proudu, na přístroji nastavte požadovaný měřící rozsah a poté zapněte zdroj proudu. Po ukončení měření zdroj proudu vypněte a přístroj odpojte od měřeného objektu. Před každým měřením napětí zkontrolujte, zda není přístroj přepnut na jiná měření (měření odporu, test diod atd.) Před každou změnou měřícího rozsahu musejí být hroty měřících kabelů odpojeny / vzdáleny od zdroje proudu. Před každým měření zkontrolujte přístroj a měřící kabely, zda nejsou poškozeny. K měření používejte jen kabely, které jsou k měřícímu přístroji přiloženy. Jen tyto jsou přípustné. Aby nedošlo k úrazu elektrickým proudem, dbejte na to, abyste se během měření ani nepřímo nedotkli měřících hrotů a měřených přípojů. Maximální napětí proti zemi jakéhokoliv vstupu měřícího přístroje nesmí v žádném případě překročit hodnoty 300 V DC nebo 300 V ef AC (rms) v kategorii přepětí II. 6

7 Nepracujte s přístrojem v prostorách s nepříznivými okolními podmínkami, ve kterých se nacházejí nebo kde by se mohly vyskytovat hořlavé plyny, výpary nebo zvířený prach. S ohledem na vlastní nebezpečí dbejte na to, aby se přístroj nebo měřící kabely neorosily či nezvlhly. Nedovolte (neprovádějte) měření v bezprostřední blízkosti: a) silných magnetických polí (reproduktory, magnety), b) elektromagnetických polí (transformátory, motory, cívky, relé, stykače, elektromagnety atd.), c) elektrostatických polí (náboje / výboje), d) vysílacích zařízení nebo vysokofrekvenčních generátorů. V těchto případech by mohlo dojít ke zkreslení naměřených hodnot. Nepracujte s přístroje ve vlhkém prostředí. S ohledem na Vaši bezpečnost nesmějí být přístroj a měřící kabely vlhké nebo orosené. Pokud předpokládáte, že by měření neproběhlo bez nebezpečí, vypněte přístroj a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze bezpečně používat tehdy, když: - přístroj vykazuje viditelná poškození, - přístroj nepracuje (nefunguje) a - jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo - byl vystaven těžkému namáhání při přepravě. Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). Zacházení s přístrojem, uvedení do provozu A Vložení (výměna) baterie Přístroj je napájen jednou destičkovou baterií 9 V. Pokud se na displeji objeví symbol výměny baterie, musíte provést její výměnu cca do 8 hodin. Postupujte následovně: - Odpojte měřící přístroj od měřeného okruhu, vytáhněte z přístroje všechny měřící kabely. - Vypněte měřící přístroj. - Vhodným křížovým šroubovákem vyšroubujte šroubek krytu bateriového pouzdra na zadní straně přístroje. - Nyní nadzvedněte opatrně kryt. Baterie je v bateriovém pouzdře zajištěna úchytkou. Nadzvedněte opatrně tuto úchytku vhodným šroubovákem. - Novou baterii vložte do pouzdra správnou polaritou (na krytu vyznačené značky + a - ). Zajistěte baterii opět úchytkou (musí zapadnout). - Po provedené výměně zavřete opět opatrně bateriové pouzdro přístroje. Dejte pozor na to, aby při vkládání baterie nedošlo k zdeformování pružných kontaktů v měřícím přístroji. 7

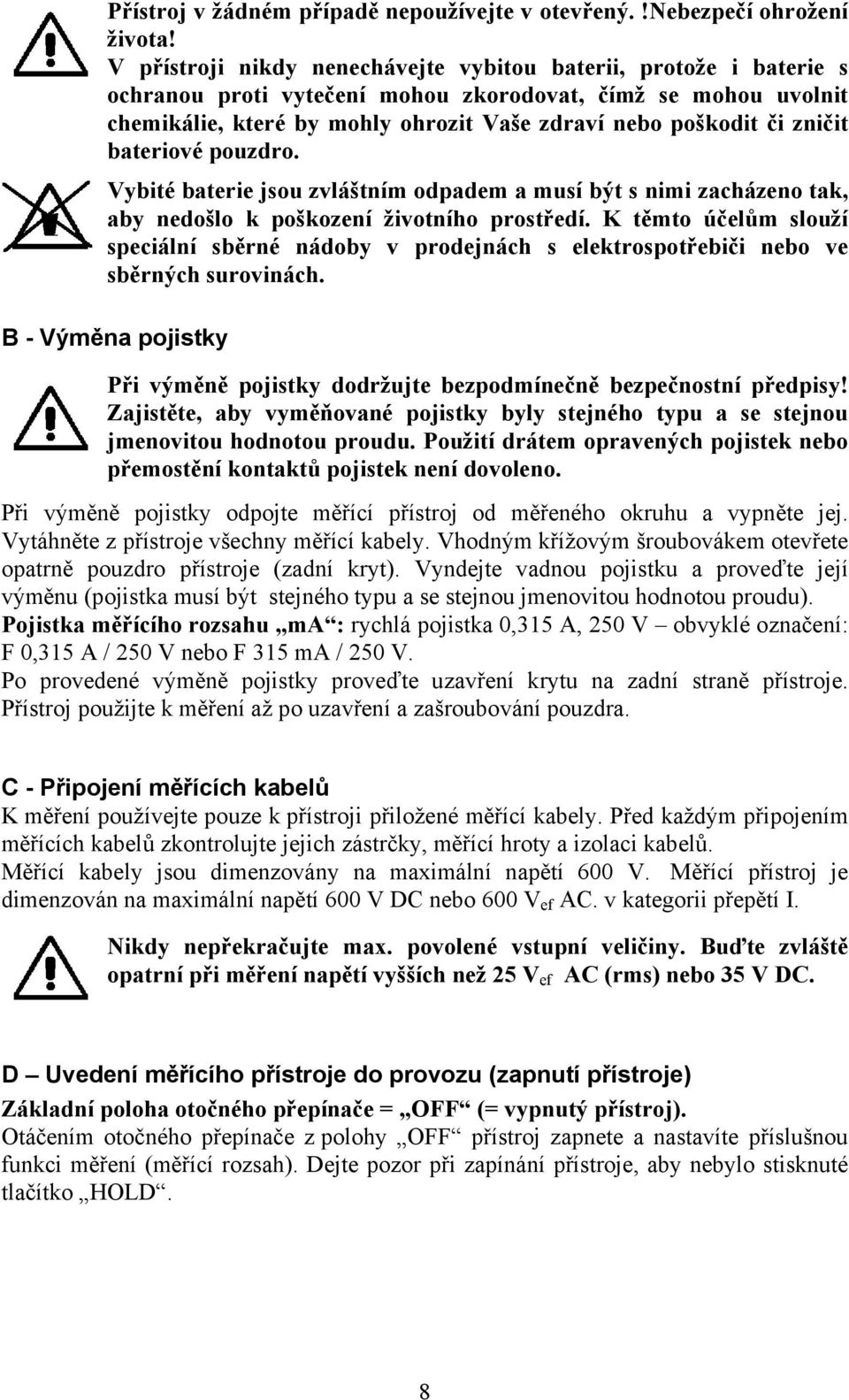

8 Přístroj v žádném případě nepoužívejte v otevřený.!nebezpečí ohrožení života! V přístroji nikdy nenechávejte vybitou baterii, protože i baterie s ochranou proti vytečení mohou zkorodovat, čímž se mohou uvolnit chemikálie, které by mohly ohrozit Vaše zdraví nebo poškodit či zničit bateriové pouzdro. Vybité baterie jsou zvláštním odpadem a musí být s nimi zacházeno tak, aby nedošlo k poškození životního prostředí. K těmto účelům slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. B - Výměna pojistky Při výměně pojistky dodržujte bezpodmínečně bezpečnostní předpisy! Zajistěte, aby vyměňované pojistky byly stejného typu a se stejnou jmenovitou hodnotou proudu. Použití drátem opravených pojistek nebo přemostění kontaktů pojistek není dovoleno. Při výměně pojistky odpojte měřící přístroj od měřeného okruhu a vypněte jej. Vytáhněte z přístroje všechny měřící kabely. Vhodným křížovým šroubovákem otevřete opatrně pouzdro přístroje (zadní kryt). Vyndejte vadnou pojistku a proveďte její výměnu (pojistka musí být stejného typu a se stejnou jmenovitou hodnotou proudu). Pojistka měřícího rozsahu ma : rychlá pojistka 0,315 A, 250 V obvyklé označení: F 0,315 A / 250 V nebo F 315 ma / 250 V. Po provedené výměně pojistky proveďte uzavření krytu na zadní straně přístroje. Přístroj použijte k měření až po uzavření a zašroubování pouzdra. C - Připojení měřících kabelů K měření používejte pouze k přístroji přiložené měřící kabely. Před každým připojením měřících kabelů zkontrolujte jejich zástrčky, měřící hroty a izolaci kabelů. Měřící kabely jsou dimenzovány na maximální napětí 600 V. Měřící přístroj je dimenzován na maximální napětí 600 V DC nebo 600 V ef AC. v kategorii přepětí I. Nikdy nepřekračujte max. povolené vstupní veličiny. Buďte zvláště opatrní při měření napětí vyšších než 25 V ef AC (rms) nebo 35 V DC. D Uvedení měřícího přístroje do provozu (zapnutí přístroje) Základní poloha otočného přepínače = OFF (= vypnutý přístroj). Otáčením otočného přepínače z polohy OFF přístroj zapnete a nastavíte příslušnou funkci měření (měřící rozsah). Dejte pozor při zapínání přístroje, aby nebylo stisknuté tlačítko HOLD. 8

9 E Popis objímky (patice) pro připojení tranzistoru Tato zdířka se 4 kontakty je symetricky popsána: (B) = báze, (E) = emitor a (C) = kolektor tranzistoru. Příslušné přiřazení vývodů jednotlivých tranzistorů zjistíte podle katalogu (tranzistorů). F Otočný přepínač Otočný přepínač slouží k nastavení různých funkcí měření, jako je měření proudu nebo napětí, měření odporu, testování diod atd. Otočným přepínačem nesmíte během měření v žádném případě otáčet, neboť byste mohli tímto zničit měřící přístroj nebo ohrozit Váš život elektrickým proudem při napětích vyšších než 25 V AC nebo 35 V DC. V celém kruhu kolem otočného přepínače jsou uspořádány různé měřící rozsahy - funkce (počínaje od OFF po směru otáčení hodinových ručiček). Tyto funkce lze zvolit (nastavit) jeho otáčením: V= = Měření stejnosměrného napětí (2 rozsahy) V = Měření střídavého napětí (2 rozsahy) hfe = Měření zesilovacího činitele tranzistoru / = Testování diod a akustická zkouška průchodnosti obvodu C = Měření teploty A= = Měření stejnosměrného proudu (5 rozsahů 200 µa až 10 A ) Ω = Měření odporu (5 rozsahů) G Podržení zobrazení naměřené hodnoty na displeji HOLD Stisknutím tlačítka HOLD vlevo pod displejem provedete podržení zobrazení aktuálně naměřené hodnoty na displeji (tlačítko zaskočí). Tuto funkci vypnete opětovným stisknutím tlačítka HOLD. Tím uvolníte zobrazení na displeji pro další měření. H Údaje nebo symboly zobrazované na displeji Testování diod Hodnota, která se zobrazí na displeji, představuje napětí v propustném směru při testovacím proudu cca 1 ma. Měřící rozsah: 0 až cca 2,0 V. Záporná polarita Zaměníte-li měřící kabely nebo v případě záporné polarity, pak se na displeji před naměřenou hodnotou zobrazí znaménko minus -. Testování tranzistorů Při testování tranzistorů se na displeji přístroje zobrazí hodnota zesilovacího činitele hfe. 9

10 Provádění měření A - Měření stejnosměrných napětí Nikdy nepřekračujte max. povolené vstupní veličiny. Maximální hodnota = 600 V DC (nebo AC) při galvanickém oddělení od síťového napětí v kategorii přepětí I nebo 300 V DC (300 V ef DC) v kategorii přepětí II. Nedotýkejte se žádných zapojení nebo jejich částí, pokud měříte vyšší napětí než 25 V ef AC (rms) nebo 35 V DC. Při měření stejnosměrných napětí postupujte následovně: 1. Zapojte při vypnutém přístroji měřící kabely do přístroje správnou polaritou. Červený kabel připojte do zdířky V/Ω, černý kabel do zdířky COM Zkontrolujte správný kontakt ve zdířkách. 2. Otočný přepínač přepněte nejprve do polohy pro nejvyšší měřící rozsah napětí (tedy 600 V) v oblasti otočného přepínače V=. (5 měřících rozsahů: 200 mv, 2000 mv, 20 V, 200 V, 600 V). 3. Dotkněte se měřícími hroty měřeného objektu (zátěže, zapojení atd.). 4. Na displeji měřícího přístroje se zobrazí naměřená hodnota napětí. Pokud se před naměřenou hodnotou na displeji objeví -, je naměřené napětí záporné (nebo byly prohozeny měřící kabely). Všechny rozsahy měření stejnosměrného napětí V= vykazují vstupní odpor 10 MΩ. Upozornění! Protože je měřící vstup velmi citlivý, může se stát, že se při volně položených měřících kabelech (bez spojení s měřeným objektem) zobrazí na displeji nějaké hodnoty (tzv. přeludné hodnoty ). Tento jev či úkaz je normální a zmizí, jakmile začnete provádět normální měření. Toto upozornění platí i pro měření střídavých napětí. B - Měření střídavých napětí Nikdy nepřekračujte max. povolené vstupní veličiny. napětí). Maximální hodnota = 600 V DC (nebo AC) při galvanickém oddělení od síťového napětí v kategorii přepětí I nebo 300 V DC (300 V ef DC) v kategorii přepětí II. Nedotýkejte se žádných zapojení nebo jejich částí, pokud měříte vyšší napětí než 25 V ef AC (rms) nebo 35 V DC. Při měření střídavých napětí postupujte následovně: 1. Zapojte při vypnutém přístroji měřící kabely. Červený kabel připojte do zdířky V/Ω, černý kabel do zdířky COM Zkontrolujte správný kontakt ve zdířkách. 2. Otočný přepínač přepněte nejprve do polohy pro nejvyšší měřící rozsah napětí (tedy 600 V) v oblasti otočného přepínače V~ (2 měřící rozsahy: 200 V, 600 V). 3. Dotkněte se měřícími hroty měřeného objektu (zátěže, zapojení atd.). 4. Na displeji měřícího přístroje se zobrazí naměřená hodnota napětí. Oba rozsahy měření střídavého napětí V~ vykazují vstupní odpor 5 MΩ paralelně ke kapacitě < 20 pf. 10

11 C - Měření stejnosměrných proudů Při měření stejnosměrných proudů postupujte následovně: 1. Zapojte při vypnutém přístroji měřící kabely do přístroje správnou polaritou. Červený kabel připojte do zdířky ma, v případě že budete měřit proud do hodnoty 200 ma nebo do zdířky 10 A, v případě že budete měřit proud od hodnoty 200 ma do 10 A. Černý kabel do zdířky COM Zkontrolujte správný kontakt ve zdířkách. 2. Otočný přepínač přepněte do polohy požadovaného měřícího rozsahu v oblasti A= (5 měřících rozsahů: 200 µa, 2000 µa, 20 ma, 200 ma, 10 A). 3. Zapojte měřící kabely do série s měřeným objektem (viz obrázek). Neprovádějte nikdy měření proudů v okruzích, kde by se vyskytovalo větší napětí než 35 V DC, aby nedošlo k poškození přístroje a pro Vás nevzniklo nebezpečí ohrožení Vašeho života vysokým napětím. Neměřte v žádném případě proudy větší než 10 A. Při měření proudů do 10 A musejí být měřené okruhy samostatně jištěny 10 A a jejich příkon nesmí překročit hodnotu 350 VA. Maximální doba měření je v tomto případě 10 sekund s 15-minutovými přestávkami mezi jednotlivými měřeními (z důvodů ochlazení bočníku). 11

12 D - Měření velikosti odporu (rezistorů) Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly pod napětím. Při měření odporů postupujte následovně: 1. Zapojte při vypnutém přístroji měřící kabely. Červený kabel připojte do zdířky V/Ω, černý kabel do zdířky COM Zkontrolujte správný kontakt ve zdířkách. 2. Otočný přepínač přepněte do polohy požadovaného měřícího rozsahu v oblasti Ω (5 měřících rozsahů: 200 Ω, 2000 Ω, 20 kω, 200 kω, 20 Ω). 3. Zkontrolujte měřící kabely, zda nejsou poškozené (přerušené) tak, že vytvoříte mezi oběma měřícími hroty kontakt (zkrat). Na displeji se musí zobrazit hodnota odporu asi 0,1 až 0,2 Ω (odpor měřících vodičů). 4. Dotkněte se (spojte) měřícími hroty měřeného objektu. Pokud by měla být předpokládaná hodnota odporu menší než cca 10 Ω, musíte od naměřené hodnoty odečíst hodnotu odporu měřících kabelů. 5. Na displeji měřícího přístroje se zobrazí naměřená hodnota odporu. Upozornění! Pokud provádíte měření odporu, dávejte pozor na to, aby měřící body, kterých se dotýkáte měřícími hroty, nebyly pokryty nečistotou, olejem, pájecím lakem (kalafunou) nebo podobnými látkami. Takovéto okolnosti mohou měření zkreslit. Při měření odporů (rezistorů) větších než cca 1 MΩ se může stát, že bude chvíli trvat, než se na displeji ustalí správně naměřená hodnota (než dojde k jejímu stabilizování ). Jestliže se na displeji objeví hodnota 1, znamená to, že jste překročili měřící rozsah nebo že byl (nebo je) měřený obvod (okruh) přerušen. 12

13 E - Testování diod a akustická kontrola průchodnosti obvodů Při testování diod dbejte na to, aby dioda nebo obvod, do kterého je dioda zapojena, byly bezpodmínečně bez napětí. Veškeré okolní kondenzátory (kapacity) musejí být vybity. Při testování diod nebo polovodičů nebo při provádění kontroly průchodnosti obvodů bez napětí / při kontrole pojistek, svodu kabelů či vodičů postupujte následovně: 1. Zapojení měřících kabelů je v tomto případě stejné jako při měření odporů. 2. Přepněte otočný přepínač do polohy se symbolem diody / 3. Při volně položených nebo k objektu nepřipojených měřících kabelech či při kontrole vysokoohmických (nebo přerušených) polovodičových součástek a jiných obvodů se na displeji zobrazí symbol 1 (přetečení rozsahu). Totéž se zobrazí i v případě přerušeného obvodu, u kterého provádíte zkoušku jeho průchodnosti. Při kontrole průchodnosti obvodu se z přístroje ozve při vnitřním odporu obvodu menším než cca 70 Ω akustický signál. Tento akustický signál se ozve rovněž u defektní diody (u diody, která má zkrat). Připojte měřící hroty k polovodičové součástce (nesmí být pod napětím) nebo k diodě. Hrotem červeného kabelu se dotkněte anody, hrotem černého kabelu se současně dotkněte katody (tato bývá zpravidla označena barevným kroužkem, bodem nebo podobně). Nyní provedete kontrolu (měření) v propustném směru: Bude-li přechod PN v pořádku, naměříte u křemíkové diody v propustném směru napětí o hodnotě vyšší než cca 0,6 V DC. U germaniové diody pak 0,6 až 3 V. Objeví-li se na displeji místo naměřeného napětí symbol 1, je dioda přerušená nebo jste prohodili měřící kabely (černý kabel jste přiložili k anodě, červený ke katodě).. U svítivých diod (LED) naměříte v propustném směru napětí 1,2 až 1,5 V DC. Jedná-li se o LED s nízkou spotřebou proudu (Low-Current-Led), může měřící proud přístroje tuto diodu rozsvítit. Pokud nyní měřící hroty zaměníte (prohodíte), tedy červený kabel přiložíte na katodu a černý na anodu, překontrolujete tímto způsobem takzvaný závěrný směr diody (dioda by neměla propouštět proud). Pokud se na displeji objeví nějaká hodnota napětí, pak jste v tomto případě připojili měřící kabely nesprávným způsobem (obráceně) nebo je dioda vadná. Objeví-li se na displeji symbol 1 (při správně připojených měřících kabelech), je dioda v pořádku (má vysoký vnitřní odpor). 13

14 F - Test tranzistorů měření zesilovacího činitele hfe Patice (objímka) pro měření tranzistorů není chráněna proti přetížení. K měření tranzistorů NPN a PNP je určena 4-konektorová objímka (patice). 1. Odpojte měřící kabely. 2. Otočný přepínač přepněte do polohy hfe. 3. Do objímky (patice) na přístroji zastrčte správným způsobem vývody měřeného tranzistoru: (B) = báze, (E) = emitor, (C) = kolektor. Obsazení vývodů tranzistoru zkontrolujte v příslušném katalogu. Některé tranzistory jsou opatřeny rezistory (odpory) báze-emitor, čímž může dojít ke zkreslení měření. Naměřená hodnota hfe není absolutně přesná. Vypovídá pouze o skutečnosti, zda je tranzistor v pořádku. Skutečné zesílení tranzistoru závisí na pracovním proudu. Tento multimetr přivede na bázi tranzistoru proud až 10 µa při napětí U CE 3 V. Multimetr změří proud kolektoru tranzistoru a takto naměřený proud přepočítá na hodnotu hfe. Tímto způsobem nelze měřit tranzistory, které jsou zapojeny v obvodu. Tímto multimetrem nelze měřit zesilovací činitel unipolárních tranzistorů a tranzistorů FET. Pokud budou vývody měřeného tranzistoru příliš tlusté a nebude je možno zasunout do patice, nezkoušejte tyto vývody zatlačit do objímky násilím, mohli byste ji poškodit. Měření hfe reaguje na výkyvy a změny teploty. Jakmile uchopíte tranzistor prsty a zastrčíte jej do objímky, Vaše prsty tento tranzistor ohřejí, čímž může dojít ke změně naměřené hodnoty. Pokud bude zobrazení naměřené hodnoty nestabilní, pak vyndejte tranzistor z měřícího přístroje a před novým měřením jej nechte ochladit na pokojovou teplotu. 14

15 G - Měření teploty (s přiloženým teplotním čidlem a adaptérem) K měření teploty potřebujete k přístroji přiložený senzor NiCrNi (nikl-chrom-nikl). Rozsah měření teploty se nachází v rozmezí - 40 C až C. Rozhodující při měření teploty je, že měřící přístroj nemůže být vystaven nízkým nebo vysokým teplotám (mimo rozsah zaručené přesnosti měřícího přístroje + 18 C až + 28 C). Těmto teplotám můžete vystavit pouze hrot teplotního čidla. Při měření teploty postupujte následujícím způsobem: 1. Zapojte banánky teplotního čidla (adaptér s banánky 4 mm) do přístroje správnou polaritou. Červený do zdířky V/Ω, černý do zdířky COM (-). Zkontrolujte správný kontakt ve zdířkách. 2. Otočný přepínač přepněte do polohy C. Po krátké zahřívací fázi se měřící přístroj přepne do režimu měření teploty. 3. Přiložte (ponořte) hrot senzoru (termočlánku) k měřenému objektu (do měřeného média), které nesmějí být pod napětím. Přidržte hrot senzoru na povrchu objektu (ponořený do média) tak dlouho, dokud se na displeji přístroje neustálí zobrazení naměřené teploty (cca 30 sekund nebo méně). Neměřte teplotu žádných objektů pod napětím. Mohlo by dojít ke zničení přístroje. 15

16 Vyřazení (likvidace) přístroje Pokud digitální multimetr po vložení baterie (destičková baterie 9 V) nefunguje, neexistuje-li již žádná možnost jeho opravy, musí být přístroj vyřazen (zlikvidován) podle platných zákonných předpisů. Poruchy přístroje a jejich odstranění Digitální multimetr VC-140 byl zkonstruován podle nejnovějšího stavu techniky. Přesto se však mohou objevit problémy nebo závady. Z tohoto důvodu popisujeme v následující tabulce, jak některé z těchto poruch sami a poměrně snadno odstraníte. Dodržujte bezpodmínečně bezpečnostní předpisy! Závada Nelze provádět žádné měření: Žádné zobrazení na displeji při zapnutém přístroji: Nelze měřit proud: Možná příčina a její odstranění Mají měřící kabely pevný kontakt ve zdířkách přístroje? Není vybitá baterie? Není stisknuté tlačítko HOLD? Je v pořádku pojistka měření proudu v rozsahu 200 ma. Dodržujte bezpodmínečně bezpečnostní předpisy! Při otvírání krytů nebo vyjímání dílů, i když je to možné provést pouhou rukou, mohou být uvolněny součásti a díly, které jsou pod napětím. Pod napětím mohou zůstat i místa pro připojení. Před justováním (cejchováním), údržbou a opravami nebo před výměnou dílů či konstrukčních prvků musí být přístroj odpojen ode všech zdrojů napětí a měřících okruhů, pokud je nezbytné jeho otevření. Pokud se nedá zabránit justování (cejchování), údržbě a opravám při otevřeném přístroji pod napětím, mohou toto provádět pouze kvalifikované síly, které byly poučeny o možných nebezpečích a které byly obeznámeny s jednoznačnými předpisy, které jsou s tímto spojeny. Kondenzátory v přístroji mohou zůstat nabity, i když byl přístroj odpojen ode všech zdrojů napětí a měřících okruhů. Údržba přístroje a kalibrace Aby byla zaručena přesnost přístroje na velmi dlouhou dobu, měla by se provést jednou za rok kalibrace přístroje (například v některém z našich servisních středisek). Jinak přístroj VC-140 kromě občasné výměny baterie (případně pojistky) a příležitostného čištění, nevyžaduje žádnou údržbu. K čištění přístroje nebo okénka displeje používejte čistý, antistatický a suchý čistící hadřík bez žmolků. K čištění nepoužívejte žádné uhličitanové čistící prostředky, benzín, alkohol nebo podobné látky. Mohli byste tak porušit povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění též nepoužívejte nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod. 16

17 Technické údaje, tolerance měření, max. vstupní veličiny Technické údaje Displej: Max. četnost měření: Max. vstupní proud DC: 3 1/2 - místný LCD (z tekutých krystalů), max. zobrazená hodnota 1999, automatické zobrazení polarity, výška číslic 12 mm 2,5 měření za sekundu 10 A, max. 10 sekund Provozní teplota: 0 C až + 40 C Skladovací teplota: Vstupní odpor: Relativní vlhkost vzduchu: - 10 C až + 50 C (s vyjmutou baterií) > 10 MΩ Max. 80 %, nekondenzující (do 31 C) Max. 50 %, nekondenzující od 31 C do 40 C Teplota pro zaručenou přesnost: + 23 C ± 5 K (stupně Kelvina) Typ použité baterie: Hmotnost: Rozměry (š x v x h): 1 x destičková baterie 9 V, typ NEDA 1604 nebo 6F22 9V (alkalická) cca 150 g (bez příslušenství) 74 x 129 x 39 mm (bez měřících kabelů) Tolerance měření Přesnost se uvádí v ± (% odečtení + počet míst = digit(s) = dgt(s)) Přesnost po dobu 1 roku při teplotě + 23 C ± 5 K, při relativní vlhkosti vzduchu menší než 75 %, nekondenzující. Zahřívací doba přístroje činí 1 minutu. Funkce Měřící rozsah Přesnost Rozlišení měření Stejnosměrné 200 mv ± (0,5 % + 2 dgts) 100 µv napětí 2 V " mv 20 V " mv 200 V " mv 6000 V ± (0,8 % + 2 dgts) 1 V Vstupní odpor: cca 10 MΩ Střídavé 200 V ± (1,2 % + 10 dgts) 100 mv napětí 600 V ± (1,2 % + 10 dgts) 1 V Vstupní odpor: cca 5 MΩ. Platí pro frekvenční rozsah 40 Hz až 400 Hz Stejnosměrný 2000 µa ± (1,0 % + 2 dgts) 1 µa proud 20 ma ± (1,0 % + 2 dgts) 10 µa 200 ma ± (1,2 % + 2 dgts) 100 µa 10 A ± (2,2 % + 5 dgts) 10 ma 17
