1 Radek Lacina

2 Obsah Historický vývoj Jednotlivé technologie 3D technologie Zobracovací zařízení Budoucnost

3 Historie Bratři Lumiérové 1895 patentován kinematograf 35 mm film, 16 fps (převzato od Edisona) Film doprovázen hudbou, později přímo hudba pro film

4 Filmový pás Němý film Zvukový film Barevný film Širokoúhlý film

5 Počátky záznamu telev. vysílání Německo a Anglie r Telerecording 16mm film 50x rychleji než u zvuku Magnetofonový pásek ¼

6 Ampex Kalifornie v roce 1954 Páska 2 Příčný záznam Složitý systém velká váha I přesto světově rozšířené

7 Záznam v šikmé stopě Cesta k rozšíření až do domácnosti Úhel 180 a přepínání půlsnímků Šíře pásky 2, 1, ¾, ½, ¼ a 8mm Cívkové video VT-700

8 Záznam tel. obrazu na disk John Lodgie Baird televizní průkopník Realizace až v 70letech společnost Teldec Deska 1500 ot/min, 10 min Jen nahrávat Neprosadil

9 Analogový film- VHS Video Home Systém od JVC, Sony Páska šířky 12,7mm Konkurence Betamax, Philips Režimy SP, LP, EP, SLP čtyřhlavý videorekordér Monofonní a stereofonní zvuk

10 Revoluce ve světě videa Digitální video Dostupnost širšímu okruhu

11 Záznam digitálního videa objektiv + optika čip (CCD, CMOS) A/D převodník úprava signálu v obrazovém procesoru uložení komprimovaného signálu v záznamové části

12

13 Hloubka ostrosti závislá na velikosti snímače a parametrech objektivu

14 Snímací čip Nový trend = 3 CCD čipy místo jednoho Před každým z čipů barevný filtr Jednočipové kamery barevná mozaika

15 Kompaktní disk Data uloženy ve spirále Vlnová délka 785nm Průměr - 12 cm a 8 cm, tloušťka 1,2 mm Různé druhy CD DVD

16 Blu-ray Třetí generace optických disků Vlnová délka 405 nm Od firmy Sony a Philips Velká kapacita Lepší kvalita než DVD rozdíl na větších úhlopříčkách televizorů Formáty - Pal, NTSC, 720p a 1080i/p Šestikanálový zvuk i osmi

17 3D technologie 3D kamera A - zracadla rozdělující obraz pro kamery B, C) snímací kamery D) společné ovládání obou kamer E) náhledový monitor 65 mm

18 3D zobrazení Pravidlo: zachování paralaxy Pravidlo: mizení objektů

19 Způsoby projekce Anaglyf a pasivní

20 Aktivní

21 3D Autostereoskopický monitor Bez použití brýlí Použití LCD monitoru Speciální fólie láme směr obrazu Nevýhoda dojem ze 3D v určité pozici

22 Match moving Integrace do reálného světa pomocí počítačoě vytvořených objektů 3D tracking Match moving - Avatar

23 Hardwarová zařízení CRT obrazovka LCD obrazovka Plazma obrazovka OLED obrazovka Čtyř barevné obrazovky Projekční zařízení IMAX

24 CRT obrazovka 1 - Elektronové dělo (emitor) 2 - Svazky elektronů 3 - Zaostřovací cívky 4 - Vychylovací cívky 5 - Připojení anody 6 - Maska pro oddělení paprsků pro červenou,zelenou a modrou část zobrazovaného obrazu 7 - Luminoforová vrstva s červenými, zelenými a modrými oblastmi 8 - Detail luminoforové vrstvy, nanesené z vnitřní strany obrazovky

25 LCD technologie Obrazovka z tekutých krystalů (LCD) Tranzistory (TFT) ovlivňují natočení tekutých krystalů, kterými prochází světlo

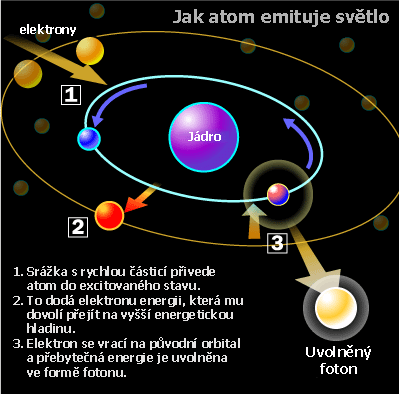

26 Plazma obrazovka Elektronem se vybudí atom plynu a vznikne plynový iont Z plynového iontu se uvolní foton

27 OLED obrazovka Organický materiál emituje světlo určité barvy, pokud se na něj přivede stejnosměrné napětí Každá buňka miniaturní LED

28 Čtyř barevná obrazovka 3 barvy 16 miliónů barev 4 barvy 4,2 miliard barev Lidské oko okolo 10 miliónů barev a tři základní barvy Barvy živější spíše jen pro profesionály Marketing

29 Promítací zařízení K projekci je potřeba zdroj světla (např. u IMAXu xenonové výbojky 7-15 kw)

30 CRT projekce 3 projekční obrazovky Každá promítá v jedné ze základních barev (RGB) Výsledný obraz je složen na projekční ploše

31 Rotující barevný kotouč obarví světlo Digital Micro-mirror Device (DMD) obsahuje pohyblivá zrcátka, která určují množství odraženého obarveného světla U LED projekce lampa nahrazena LED diodami DLP, LED projekce

32 LCD panel obsahuje tekuté krystaly, kterými podle jejich natočení prochází světlo LCD projekce

33 LCoS projekce Hybrid mezi LCD a DLP, snaží se vzít z obojího to nejlepší Od LCoS displeje se světlo odráží (narozdíl od LCD panelu, kterým prochází)

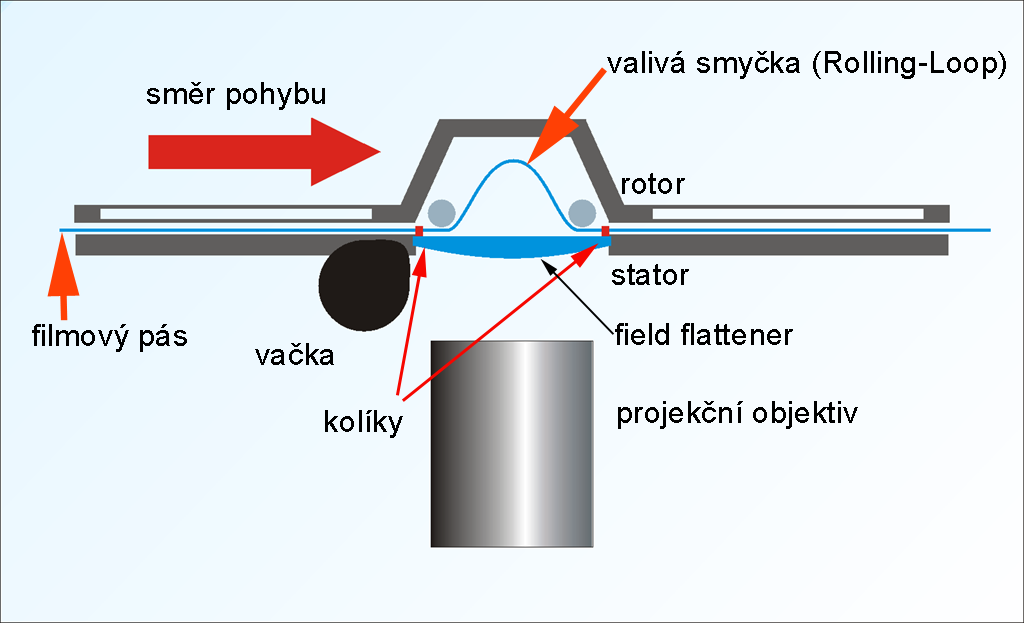

34 IMAX Image MAXimum maximum obrazu 70 mm X 35 mm--- > lepší rozlišení a větší obraz Plátno 22x16 m Rozlišení 10000x7000 obrazových bodů Několik systémů

35 IMAX - obraz Díky filmovému negativu Větší políčka 3x rychleji Formáty 1570, 1070 GOTO, 570

36 Budoucnost Kanadští vědci ohebný mobil PaperPhone ohýbací gesta Skvělá čitelnost, min. spotřeba, odolnost Pomalé překreslování
