1 Zobrazovací technologie Podle: CRT Cathode Ray Tube Všechny tyto monitory i jejich nástupci s úhlopříčkou až 24 a rozlišením bodů, byly vybaveny obrazovkami typu CRT (Cathode Ray Tube), které se vyznačují vyšší spotřebou, velkými rozměry i hmotností a neustálým blikáním dle nastavené obnovovací frekvence. Ta se pohybovala od šedesáti do 120 Hz, přičemž nejčastěji se používaly frekvence kolem Hz. Typickým průvodním znakem dlouhého sezení před CRT monitorem byla únava a až pálení očí. Nebylo také jednoduché vyrobit CRT obrazovku bez geometrických vad a s perfektní konvergencí barev. Výhodou byl ale vysoký kontrastní poměr, kterého dnešní LCD panely dosahují jen stěží, rychlá odezva, věrné zobrazení barev a vynikající pozorovací úhly. Před nástupem LCD panelů vévodily stolům velké a těžké CRT monitory s úhlopříčkou až 24 Obraz na monitoru vzniká pomocí vysílání tří elektronových paprsků ze tří elektronových děl, které jsou usměrňovány pomocí elektromagnetického pole vychylovacích cívek. Paprsky pak dopadají na stínítko (což je vlastně součást vzduchoprázdné obrazovky) potažené fosforem. Elektrony díky usměrnění dopadají přesně na určené místo, které se na určitou chvíli rozzáří. Ve své době se uplatňovaly tři typy stínítek (masek) delta, štěrbinová a trinitron, přičemž nejkvalitnější obraz poskytovaly monitory typu trinitron. Daní za obraz (Sony Trinitron/Mitsubishi Diamondtron/ LG Flatron) takřka bez zakřivení byly dva nenápadné vodorovné korekční proužky zhruba ve třetinách obrazovky. Schéma CRT obrazovky (zdroj Wikipedia): 1. Elektronové dělo (emitor) 2. Svazky elektronů 3. Zaostřovací cívky 4. Vychylovací cívky 5. Připojení anody 6. Maska pro oddělení paprsků pro červenou, zelenou a modrou část zobrazovaného obrazu 7. Luminoforová vrstva s červenými, zelenými a modrými oblastmi 8. Detail luminoforové vrstvy, nanesené z vnitřní strany obrazovky

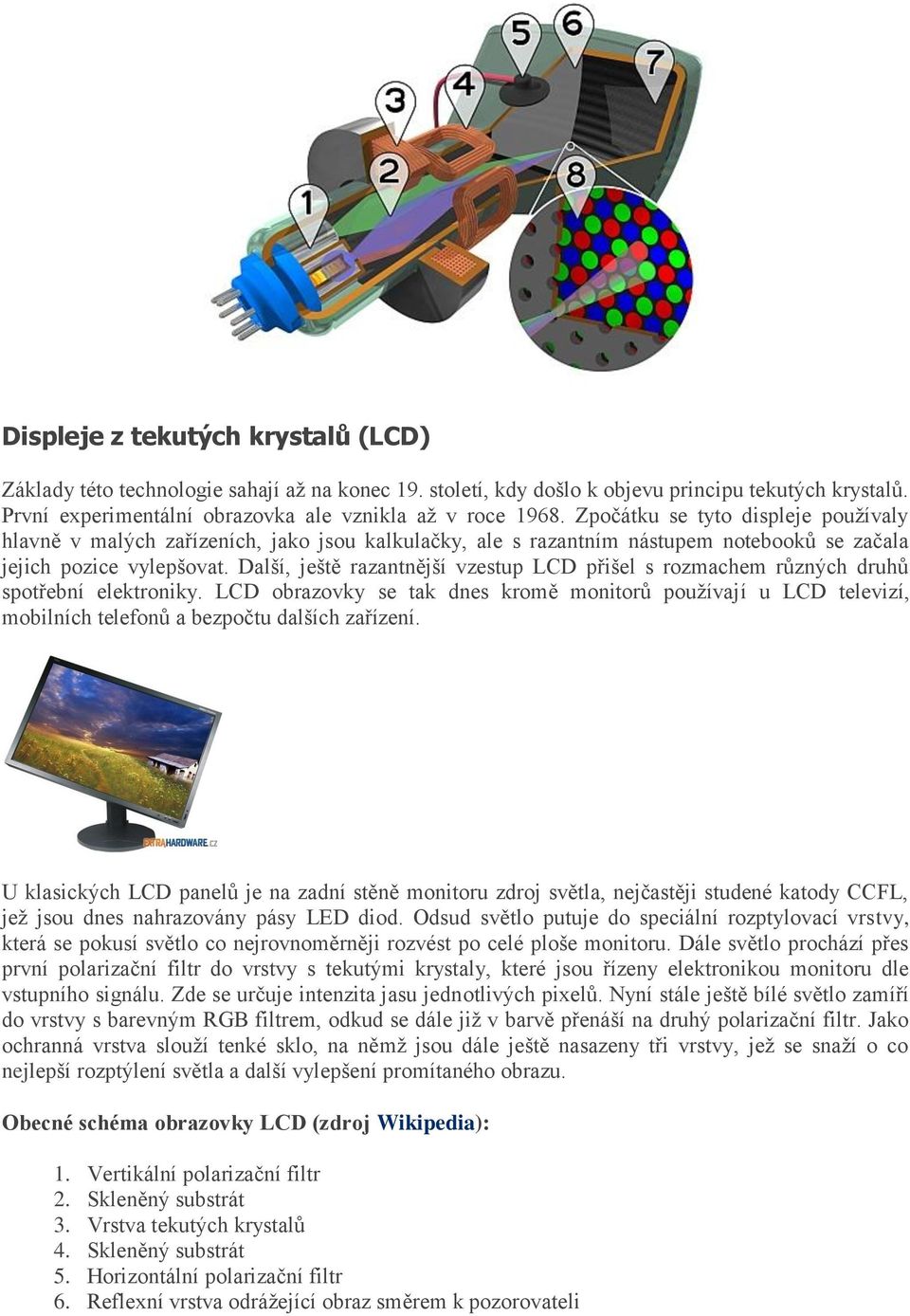

2 Displeje z tekutých krystalů (LCD) Základy této technologie sahají až na konec 19. století, kdy došlo k objevu principu tekutých krystalů. První experimentální obrazovka ale vznikla až v roce Zpočátku se tyto displeje používaly hlavně v malých zařízeních, jako jsou kalkulačky, ale s razantním nástupem notebooků se začala jejich pozice vylepšovat. Další, ještě razantnější vzestup LCD přišel s rozmachem různých druhů spotřební elektroniky. LCD obrazovky se tak dnes kromě monitorů používají u LCD televizí, mobilních telefonů a bezpočtu dalších zařízení. U klasických LCD panelů je na zadní stěně monitoru zdroj světla, nejčastěji studené katody CCFL, jež jsou dnes nahrazovány pásy LED diod. Odsud světlo putuje do speciální rozptylovací vrstvy, která se pokusí světlo co nejrovnoměrněji rozvést po celé ploše monitoru. Dále světlo prochází přes první polarizační filtr do vrstvy s tekutými krystaly, které jsou řízeny elektronikou monitoru dle vstupního signálu. Zde se určuje intenzita jasu jednotlivých pixelů. Nyní stále ještě bílé světlo zamíří do vrstvy s barevným RGB filtrem, odkud se dále již v barvě přenáší na druhý polarizační filtr. Jako ochranná vrstva slouží tenké sklo, na němž jsou dále ještě nasazeny tři vrstvy, jež se snaží o co nejlepší rozptýlení světla a další vylepšení promítaného obrazu. Obecné schéma obrazovky LCD (zdroj Wikipedia): 1. Vertikální polarizační filtr 2. Skleněný substrát 3. Vrstva tekutých krystalů 4. Skleněný substrát 5. Horizontální polarizační filtr 6. Reflexní vrstva odrážející obraz směrem k pozorovateli

3 Blokové zapojení panelu LCD: Plazma ideální televize? S nástupem velkoplošných televizí s úhlopříčkou 42 a vyšší jste se mohli začít setkávat s plazmovými obrazovkami. Jejich obraz byl velmi vstřícný ke kvalitě našeho televizního vysílání, a tak si plazmové obrazovky získaly poměrně velkou oblibu. Oproti LCD obrazovkám mají navíc vynikající podání černé barvy. Měly také rychlejší odezvu a větší kontrast, což se ale u moderních LCD televizí poměrně stírá. Nevýhodou je vyšší spotřeba a hmotnost. Plazmový displej se skládá ze dvou velkých skleněných desek, mezi nimiž najdete maličké komůrky s elektrodou, které jsou naplněny silně ionizovanou směsí vzácných plynů neonu a xenonu (plazmou). Když televizi zapnete, elektroda přivede do plynu proud a v plazmě se uvolní volné elektrony. Kladné ionty a záporné elektrony se začnou srážet, což způsobí, že se ionty dostanou do excitovaného stavu a uvolní foton. Na čelní straně každé komůrky je nanesena vrstva speciálních chemikálií luminoforů, které po uvolnění fotonů začnou zářit červenou, zelenou nebo modrou barvou. Kombinací těchto tří barev vzniká obrazový bod. Překrytím červené, zelené a modré lze vytvořit jakoukoliv barvu viditelného spektra včetně realistické černé.

4 Schéma PDP (Plasma Display Panel, zdroj Wikipedia): 1. Přední skleněná vrstva 2. Dielektrická vrstva s elektrodami 3. Jeden pixel tvořený třemi RGB subpixely 4. Dielektrická vrstva s elektrodami 5. Zadní skleněná vrstva HD, HD ready a Full HD V podstatě dnes asi nenajdete v obchodě velkoplošnou televizi, která by na sobě neměla nápis HD Ready nebo Full HD. Pro laika jen zanedbatelný rozdíl, který ale může vést k velkému rozčarování. Zkratkou HD Ready se totiž označují televize, jejichž obrazovka má ve většině případů rozlišení (často i 768) bodů (plazma) nebo bodů v případě LCD. Pokud se budete u takovéto obrazovky dívat jen na televizi a pouštět si videa z DVD přehrávače, budete nejspíš spokojeni. Pokud ji ale budete chtít použít jako monitor, nastane velký problém, protože dnešní počítače neumí vyslat do televize toto rozlišení (neplatí pro rozlišení px). Výsledný obraz tak může být neostrý, či jinak deformovaný, což jistě na celkovém zážitku nepřidá. Jediným univerzálním řešením je pořízení Full HD (či HD ready p) televize, které mají u plazmy i LCD shodné rozlišení bodů (označované také jako p), které každý moderní počítač ve svém repertoáru má. V takovém případě se nemusíte bát připojit počítač ani skrze HDMI rozhraní, které vám do televize přenese jak obraz, tak i zvuk. Zároveň si budete v případě adekvátního zdroje i zblízka moci vychutnat velmi jemný obraz, který vám HD Ready televize rozhodně neposkytnou. Krátký přehled v historii používaných rozlišení a jejich označení

5 Textový režim Grafický režim Označení karty Počet barev (počet znaků) (počet bodů) MDA mono (1 bit) CGA (2 bity) mono (1 bit) Hercules mono (1 bit) EGA (4 bity) (4 bity) VGA (24 bitů) SVGA (16 bitů) (8 bitů) (8 bitů) TIGA ( bitů) Typická rozlišení pro různé úhlopříčky Úhlopříčka Rozlišení Poměr stran 15" :3 17" " " " " " :3 21,5" 22" " 24" 24" 26" 27" 30"
