1 Zlepšení podmínek pro vzdělávání na středních školách Operačního programu Vzdělávání pro konkurenceschopnost Název a adresa školy: Integrovaná střední škola Cheb, Obrněné brigády 6, Cheb Číslo projektu: CZ.1.07/1.5.00/ Číslo a název klíčové aktivity: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Číslo DUM: VY_32_INOVACE_10Dos_1 Název DUM: Monitory Jméno autora: Zdeněk Dostál Ročník: 2. Předmět: Hardware Vzdělávací obor: kterýkoliv Klíčová slova: Monitor, LCD, Plasma, OLED Anotace: Seznamuje se základy fungování monitorů Druh učebního materiálu: Prezentace Očekávaný výstup: Pochopení fungování monitoru Metodika učebního materiálu: Prezentaci spusťte klávesou F5

2 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Zdeněk Dostál Monitory

3 Co je to? základní výstupní elektronické zařízení sloužící k zobrazování textových a grafických informací je-li připojen k počítači, je propojen s grafickou kartou může být připojen i k dalším zařízením nebo do nich přímo integrován monitor může být také součástí samostatného počítačového terminálu

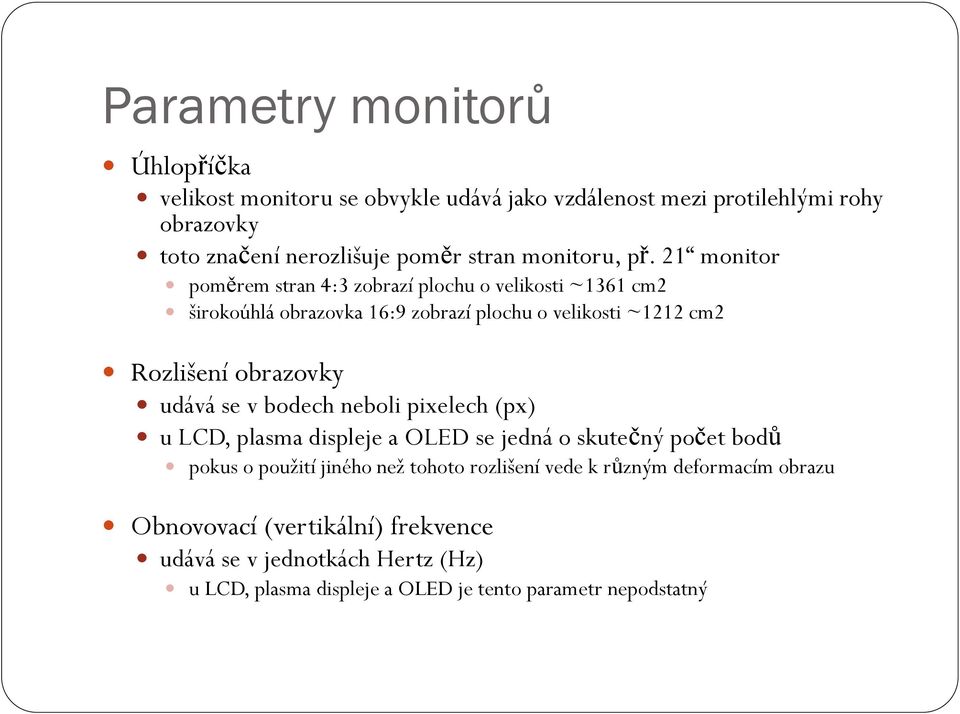

4 Parametry monitorů Úhlopříčka velikost monitoru se obvykle udává jako vzdálenost mezi protilehlými rohy obrazovky toto značení nerozlišuje poměr stran monitoru, př. 21 monitor poměrem stran 4:3 zobrazí plochu o velikosti ~1361 cm2 širokoúhlá obrazovka 16:9 zobrazí plochu o velikosti ~1212 cm2 Rozlišení obrazovky udává se v bodech neboli pixelech (px) u LCD, plasma displeje a OLED se jedná o skutečný počet bodů pokus o použití jiného než tohoto rozlišení vede k různým deformacím obrazu Obnovovací (vertikální) frekvence udává se v jednotkách Hertz (Hz) u LCD, plasma displeje a OLED je tento parametr nepodstatný

5 Parametry monitorů Doba odezvy udává se v jednotkách milisekund (ms) doba, za kterou se bod na LCD monitoru rozsvítí a zhasne Vstupy současnosti se používají D-sub (15pinový, analogový) DVI (kombinovaný digitální a analogový) HDMI (digitální pro přenos videa ve vysokém rozlišení, zpětně kompatibilní s DVI) oddělené RGB (analogové) vstupy Display Port (digitální pro přenos videa ve vysokém rozlišení, zpětně kompatibilní s DVI a HDMI) Další parametry elektrická spotřeba udávaná ve Wattech (W) rozteč bodů pozorovací úhly hmotnost atd.

6 Aditivní míchání barev aditivní míchání barev je takový způsob míchání barev, kdy se jednotlivé složky barev sčítají a vytváří světlo větší intenzity výsledná intenzita se rovná součtu intenzit jednotlivých složek pracuje se se třemi základními barvami: červená, zelená a modrá aditivní míchání barev odpovídá vzájemnému prolínání tří barevných kuželů světla ze tří reflektorů na bílém plátně Obr. 1 část plátna, která je osvětlená rovnoměrně všemi třemi reflektory, je bílá

7 LCD (Liquid Crystal Display) tenké a ploché zobrazovací zařízení skládající se z omezeného (velikostí monitoru) počtu barevných nebo monochromatických pixelů seřazených před zdrojem světla nebo reflektorem LCD monitory nemají žádný negativní vliv na zrak člověka každý pixel LCD se skládá z molekul tekutých krystalů uložených mezi dvěma průhlednými elektrodami a mezi dvěma polarizačními filtry, přičemž osy polarizace jsou na sebe kolmé 1. polarizační filtr vertikální 2. matrice s elektrodami 3. matrice z tekutých krystalů 4. matrice s napájecími elektrodami 5. polarizační filtr horizontální 6. zdroj světla Obr. 2

8 Funkce LCD Jakmile dopadne světlo na první filtr, dojde k jeho polarizaci. Molekuly každé vrstvy vedou přijaté světlo směrem k další vrstvě. Když prochází světlo těmito vrstvami tekutých krystalů, molekuly také mění rovinu kmitání světla, a to tak, aby odpovídala jejich vlastnímu úhlu. Jakmile tedy světlo dorazí ke vzdálené části hmoty tekutých krystalů, kmitá pod stejným úhlem jako poslední vrstva molekul. Pokud je poslední vrstva sesouhlasena s polarizačním filtrem - světlo prochází. V opačném případě vidíte na obrazovce tmu. Pokud molekuly tekutých krystalů vystavíte elektrickému náboji, změní svůj směr. Po opětovném srovnání, začnou měnit úhel světla, které jimi prochází, a tento úhel nebude již odpovídat úhlu vrchního polarizačního filtru. Takovou oblast displeje nemůže procházet žádné světlo, a proto bude tmavé. Obr. 3

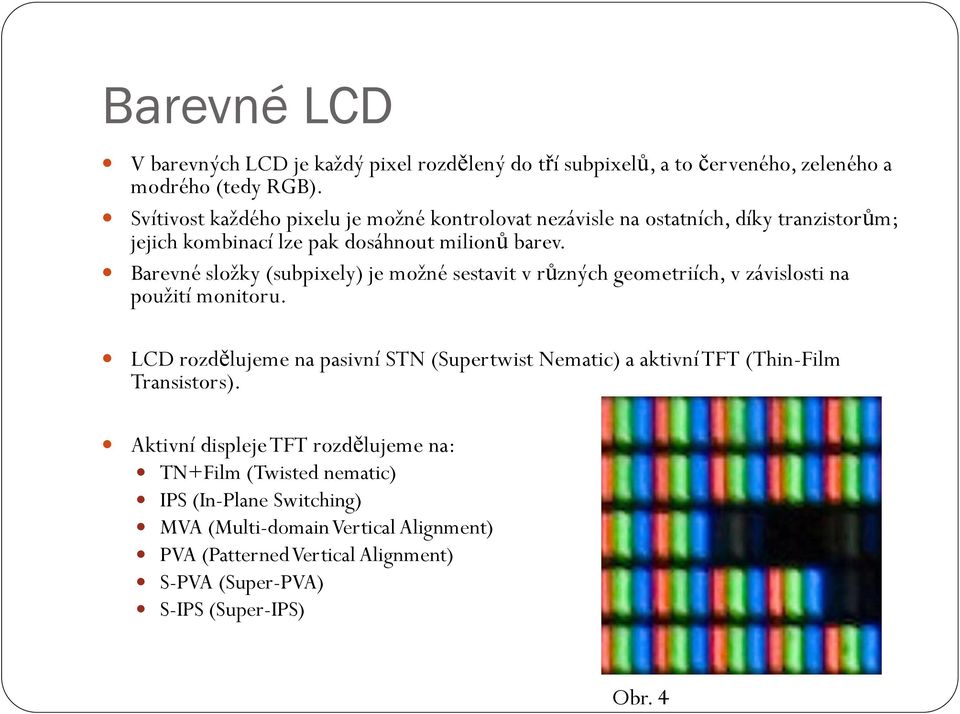

9 Barevné LCD V barevných LCD je každý pixel rozdělený do tří subpixelů, a to červeného, zeleného a modrého (tedy RGB). Svítivost každého pixelu je možné kontrolovat nezávisle na ostatních, díky tranzistorům; jejich kombinací lze pak dosáhnout milionů barev. Barevné složky (subpixely) je možné sestavit v různých geometriích, v závislosti na použití monitoru. LCD rozdělujeme na pasivní STN (Supertwist Nematic) a aktivní TFT (Thin-Film Transistors). Aktivní displeje TFT rozdělujeme na: TN+Film (Twisted nematic) IPS (In-Plane Switching) MVA (Multi-domain Vertical Alignment) PVA (Patterned Vertical Alignment) S-PVA (Super-PVA) S-IPS (Super-IPS) Obr. 4

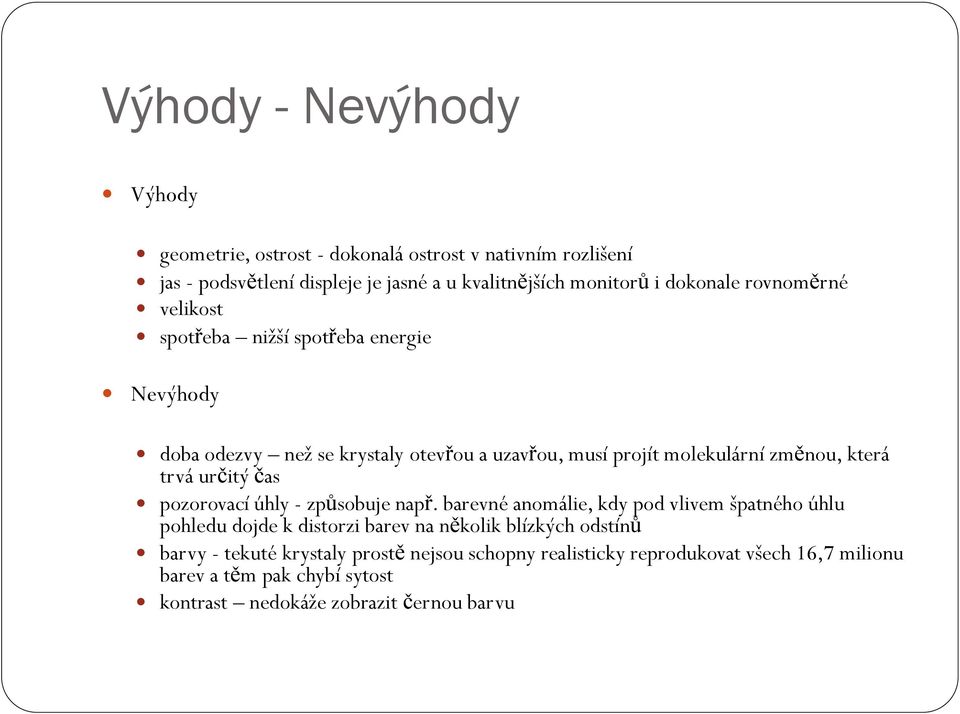

10 Výhody - Nevýhody Výhody geometrie, ostrost - dokonalá ostrost v nativním rozlišení jas - podsvětlení displeje je jasné a u kvalitnějších monitorů i dokonale rovnoměrné velikost spotřeba nižší spotřeba energie Nevýhody doba odezvy než se krystaly otevřou a uzavřou, musí projít molekulární změnou, která trvá určitý čas pozorovací úhly - způsobuje např. barevné anomálie, kdy pod vlivem špatného úhlu pohledu dojde k distorzi barev na několik blízkých odstínů barvy - tekuté krystaly prostě nejsou schopny realisticky reprodukovat všech 16,7 milionu barev a těm pak chybí sytost kontrast nedokáže zobrazit černou barvu

11 Plasma je to typ plochého zobrazovacího zařízení používaná pro televizory s velkou úhlopříčkou (minimálně 80 cm). název plazmová je odvozen od použité technologie využívající malé buňky s elektricky nabitými částicemi ionizovaného plynu Obr. 5

12 Funkce plasma displeje do obou zobrazovacích elektrod je pouštěno střídavé napětí když je napětí iniciováno, je indukován výboj, který začne ionizovat plyn a vytvářet plazmu po vzniku plazmy získají nabité částice díky elektrickému poli kinetickou energii a začnou do sebe narážet neon a xenon jsou přivedeny do excitovaného stavu a po návratu elektronu do svého orbitalu uvolní ultrafialové záření díky tomuto záření pak excitují atomy luminoforu a ty uvolní viditelné světlo v každém pixelu jsou tři různě barevné luminofory, jejichž kombinací vzniká výsledná barva červený, zelený a modrý luminofor musí být ovládány zvlášť a navíc v mnoha úrovních intenzity, abychom dostali co největší škálu zobrazovaných barev standardní metoda určuje 256 úrovní zobrazovaných barev subpixelu

13 Výhody - Nevýhody Výhody jas a kontrast - poskytuje realistický obraz s vynikajícím podáním černé zorný úhel - vysoký kontrast při sledování z libovolného odezva pohybu dokáže zobrazovat bez problémů rychlé pohyby Barvy - podání barev je kvalitní jak ve světlých tak tmavých scénách Nevýhody statický obraz - postupné vypalování obrazu na stínítko monitoru odraz panelu - skleněný kryt chránící displej, při dopadu světla pod určitým úhlem, se bude obraz nepříjemně lesknout spotřeba - spotřeba těchto displejů je vyšší

14 OLED (Organic light-emitting diode) displej využívá technologii organických elektroluminiscenčních diod technologie pochází z roku 1987, kdy jí vyvinula firma Eastman Kodak používá se především v přístrojích jako mobilní telefony nebo MP3 přehrávače Existují dva základní druhy displeje s pasivní matricí (PMOLED - Passive Matrix Organic Light Emitting Diode) displeje s aktivní matricí (AMOLED - Active Matrix Organic Light Emitting Diode). Displeje s pasivní matricí - PMOLED jsou jednodušší používají se především tam, kde je třeba zobrazit například pouze text vhodné především pro displeje menších úhlopříček Displeje s aktivní matricí AMOLED jsou vhodné pro graficky náročné aplikace s velkým rozlišením, tedy zobrazování videa a grafiky struktura je podobná jako u TFT typů LCD displejů výhody oproti PMOLED vyšší zobrazovací frekvence ostřejší vykreslení obrazu a nižší spotřeba nevýhody složitější struktura displeje vyšší cena

15 Další varianty OLED PHOLED (Phosphorescent OLED) technologie fosforeskujících OLED dosahuje 4 větší účinnosti než normální OLED technologie využívá principu elektrické fosforescence, která převádí až 100 % elektrické energie na světlo WOLED (White OLED) dosahují vysoké účinnosti generování světla 30 lm/w, při zachování možnosti měnit jeho FOLED (Flexibilní OLED) OLED struktura je místo na skle umístěna na pružném materiálu TOLED (Transparentní OLED) tato technologie umožňuje vytvořit displej s až 80% průchodností světla průhlednost je dosažena transparentní katodou, anodou i podložkou (skleněná nebo plastová Stárnutí OLED displeje není stejné pro všechny barvy životnost modré je asi hodin životnost zelené je asi hodin životnost červené přibližně hodin
