1 KABELOVÉ ROZVODY V POŽÁRNÍ BEZPEČNOSTI STAVEB Spojení složek IZS v liniových a podzemních stavbách Ing. Jan Čapek

2 Okruhy přednášky Nově i o kabelových rozvodech pro rádiová spojení Krátký úvod k rádiovému spojení složek IZS Problematika šíření rádiových signálů Příklady možných řešení Příklady instalací na vybraných stavbách v ČR a SR.

3 Úvodní poznámky - komplikovanější stavby vyžadují řešení pro spojení složek IZS - dosud u nás nebyla tato problematika řešena - typické stavby, kterých se problematika spojení dotýká - analogové a digitální systémy

4 Úvod do problematiky spojení IZS Druhy spojení z hlediska dislokace účastníků Spojení mezi operačními středisky a štáby Spojení pohyblivých služeb s operačním střediskem Spojení v místě mimořádné události

5 Úvod do problematiky spojení IZS

6 Problematika šíření rádiových signálů

7 Problematika šíření rádiových signálů

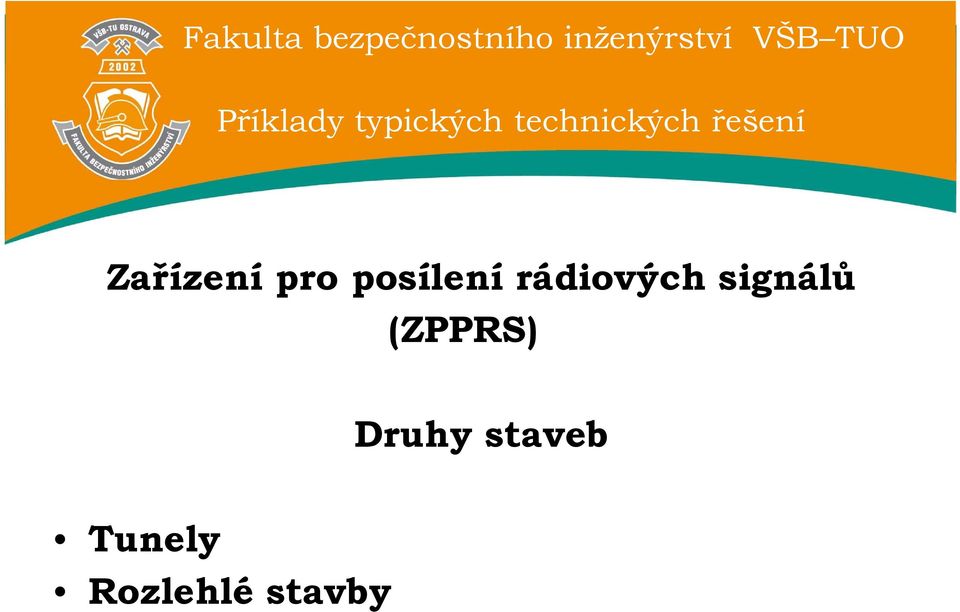

8 Příklady typických technických řešení Zařízení í pro posílení í rádiových signálů (ZPPRS) Druhy staveb Tunely Tunely Rozlehlé stavby

9 Příklady typických technických řešení

10

11 Příklady typických technických řešení

12

13

14 Typická technická řešení z pohledu pořizovacích a provozních nákladů ZPPRS Dělené Obsahuje pouze pasivní část rozvodu bez aktivních prvků, aktivní prvky si přiveze jednotka IZS a připojí přes přípojný bod Komplexní Plně vybavené ZPPRS, trvale funkční, energeticky závislé.

15 Projektování a realizace Legislativní podpora ZPPRS jako požárně bezpečnostní zařízení Specifika při projektování ZPPRS rozvody VF signálů vyzařovací kabel návod výrobce dohled

16 Projektování a realizace Legislativní podpora Nařízení Evropského parlamentu a Rady (EU) č.305/2011, o stavebních výrobcích, Příloha I, kapitola 2 Požární bezpečnost, odst. d) a e). Vyhláška č. 246/2001 Sb., 2 bod 3, spojovací a komunikační technika je věcným prostředkem požární ochrany Vyhláška č. 23/2008 Sb. se změnami ve Vyhlášce č. 268/2011 Sb., 2 požaduje, aby stavba splňovala technické podmínky požární ochrany na zabezpečení stavby jednotkami požární ochrany, které jsou stanoveny v ČSN (pokud vyhláška č. 246/2001 Sb., nestanoví jinak). ČSN ze dne a se Změnou 1 z (kapitola 12) - Zde je uvedeno, že zařízení pro účinné vedení protipožárního zásahu požárními jednotkami zahrnují (dle bodu "c"" článku k 12.1) 1) technická opatření a zařízení. í ČSN ze dne a se Změnou 1 z (kapitola 13) Zařízení pro protipožární zásah Technické podmínky TP 98 s účinností od Technologické vybavení tunelů pozemních komunikací schválené MD ČR

17 Projektování a realizace Příklad formulace požadavku územně příslušného HZS v rámci povolování olo stavby: Pro zabezpečení spolehlivého bezdrátového spojení složek IZS při záchranných a hasebních činnostech, pokud se toto prokáže jako nezbytné, požadujeme instalovat rádiové zařízení, které umožní přímé spojení účastníků do všech prostor objektu, zejména do suterénních prostor, do prostorů únikových cest, do prostorů výtahových šachet, v místech nástupních ploch, apod. V rámci projekční přípravy je nutno zvolené a navržené technické řešení v dostatečném předstihu konzultovat s odbornými útvary jednotlivých složek IZS (u HZS MSK oddělení KIS komunikační a informační systémy). Do DZP je nutno, mimo jiné, vhodně a přehledně graficky zaznačit Přípojný bod pasivního anténního systému pro IDR převaděč (nezávislý digitální opakovač, systém nezávislého převaděčového módu rádiového přenosu).

18 Projektování a realizace ZPPRS jako požárně bezpečnostní zařízení Svým charakterem se nejvíce přibližuje požárně bezpečnostnímu zařízení (PBZ) Svým nezastupitelným významem by mělo být vyhrazeným PBZ Takto může být specifikováno v požárně bezpečnostním řešení stavby (PBŘ) Jak určit, zda bude potřeba? provést měření v rozestavěné stavbě renomovanou firmou nechat zpracovat emulaci šíření VF signálů Projekt a realizaci provést kvalifikovanou firmou Funkční zkouška

19 Projektování a realizace Specifika při projektování a realizaci ZPPRS Pro realizaci silnoproudých kabelových vedení existuje norma ČSN IEC , která řeší posuzování funkčnosti systému při požáru. Nesplnění normy ČSN IEC nic nevypovídá o funkčnosti rádiového vyzařovacího systému jako celku, pokud byl zasažen požárem. Pro koaxiální VF vedení je uplatnitelná pouze v částech parametrů týkajících se reakce na oheň Funkční integrita zde nemá zcela význam, poškození kabelu teplem neznamená při vhodném návrhu systému, že spojení nebude fungovat Metodika zkoušek k prokázání funkčnosti rádiového systému při požáru (RCD Radiokomunikace, RCM )

20 Měření vyzřeného výkonu dle ČSN EN Uspořádáni pracoviště k RCM

21 Projektování a realizace Provedení a označení přípojného bodu u dělených ZPPRS

22 Projektování a realizace Provedení komplexního ZPPRS v tunelech

23 Příklady instalací na vybraných stavbách v ČR a SR Zkoušky v tunelu Klimkovice

24 Příklady instalací na vybraných stavbách v ČR a SR Směrová anténa v pražském Metru

25 Příklady instalací na vybraných stavbách v ČR a SR Dohledová technologie v tunelu Libouchec

26 Příklady instalací na vybraných stavbách v ČR a SR PTO a anténní systém tunel Cholupice

27 Příklady instalací na vybraných stavbách v ČR a SR Montáž vyzařovacího kabelu

28 Staré Hradiště Staré Hradiště Ing. Tomáš Ditrt, tel: , Ing. Libor Daněk, tel: , danek@rcd.cz

29 Alkep Control s.r.o. Roháčova 1139/ Ostrava Bc. Martin Čapek, tel: , Ing. Jan Čapek, tel: ,

30 Děkuji za pozornost.
