Ochrana a prevence před požárem ve vztahu k elektrickým instalacím

Transkript

1 Ochrana a prevence před požárem ve vztahu k elektrickým instalacím Seminář Elektroinstalace v občanské a průmyslové výstavbě z hlediska požární bezpečnosti mjr. Ing. Ivana Nováčková HZS Plzeňského kraje

2 Obsah - Požáry od elektrických zařízení - Elektrické kabely v podmínkách požáru - Požadavky na volně vedené kabelové rozvody - Elektrická zařízení s funkcí při požáru - Napájení a vypínání PBZ - Závady v projektové dokumentaci a při realizaci staveb

3 Požáry od el. zařízení Požáry od el.zařízení vznikají nejčastěji od přehřátého povrchu a od el.jiskry nebo oblouku. K oběma nepříznivým jevům dochází zejména působením účinků el.zkratu, přetížením sítě, přechodovými odpory a vlivem tepelných účinků el. spotřebičů

4 Požáry od el. zařízení Důvody požárů: nedbalost při dodržování dobrého technického stavu zařízení nepovolená a neodborná údržba a zásahy do zařízení nedodržení zásad při používání a obsluze použití elektrického spotřebiče s nedostatečným krytím (IP) do určeného prostředí.

5 Požáry od el. zařízení Co je nejčastěji porušeno: zákon č. 133/1985 Sb., o požární ochraně, ve znění pozdějších předpisů 5 Povinnosti právnických osob a podnikajících fyzických osob - odst.(1) písm. c) dodržovat technické podmínky a návody vztahující se k požární bezpečnosti výrobků nebo činností

6 Požáry od el. zařízení Co je nejčastěji porušeno: zákon č. 133/1985 Sb., o požární ochraně, ve znění pozdějších předpisů 17 Základní povinnosti fyzických osob Odst. (1) Fyzická osoba je povinna a) Počínat si tak, aby nedocházelo ke vzniku požáru, zejména při používání tepelných, elektrických, plynových a jiných spotřebičů.. Odst. (3) Fyzická osoba nesmi b) provádět práce, které mohou vést ke vzniku požáru, pokud nemá odbornou způsobilost požadovanou pro výkon takových práci zvláštními právními předpisy

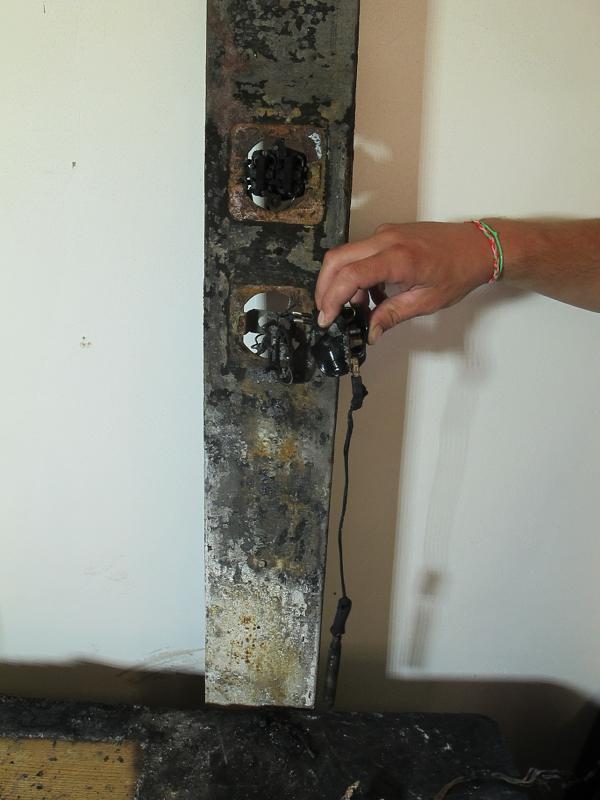

7 požár RD od zásuvky v rozvodové liště

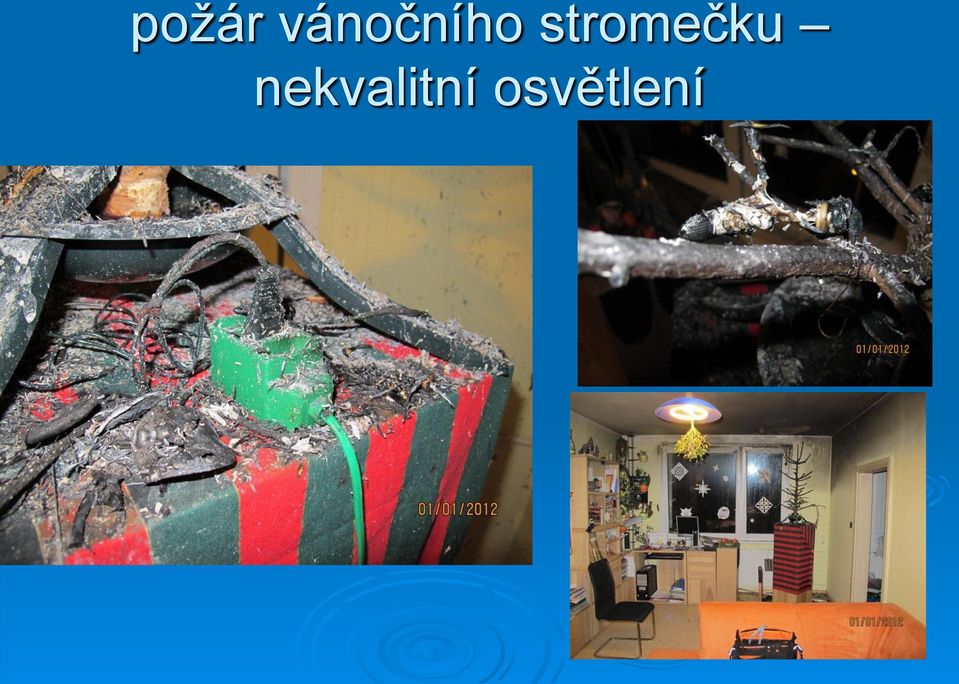

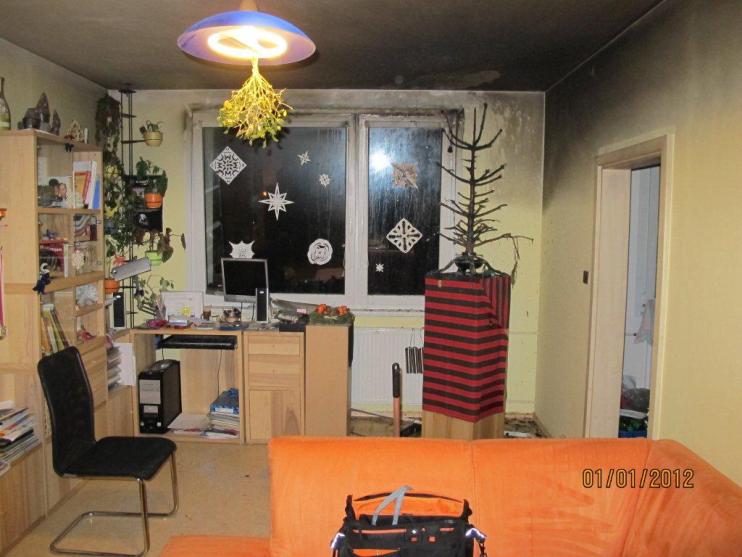

8 požár vánočního stromečku nekvalitní osvětlení

9

10 Průtokový ohřívač?

11 Elektrická energie je ročně příčinou 8-10 % požárů. Stárnoucí elektroinstalace, která se stává rostoucím problémem. Stárnutí materiálů, tvrdnutí a praskání izolací, uvolňování spojů těmito způsoby ztrácí elektroinstalace časem funkčnost a nemůže dále sloužit původnímu účelu výstavby v 60. a 70. letech podle platných norem tehdejší doby, určených především pro osvětlení a malé spotřebiče. Časté, vypínání jističů, které bývá zapříčiněno přetěžováním obvodů, které byly původně navrženy na nižší zatížení. Přetěžování zásuvek používáním adaptérů ( rozdvojek ) rovněž představuje riziko požáru. Uvolněné zásuvky jestliže jsou zásuvky upevněny na zdi volně, měly by být dotaženy. Vytahování zástrček způsobuje opotřebení elektroinstalace a následné uvolňování kontaktů může způsobit přehřívání spojů a případně může dojít i k požáru.

12 Elektrické kabely v podmínkách požáru Priority z pohledu požární bezpečnosti : 1) Zajistit funkčnost požárně bezpečnostních zařízení 2) Prosazovat použití kabeláže, která eliminuje v případě požáru výskyt složek, které mají negativní vliv na lidské zdraví

13 Elektrické kabely v podmínkách požáru Vyhláška č. 23/2008 Sb., ve znění vyhlášky č. 268/2011 Sb. 9 odst. 1 Elektrické zařízení, jehož chod je při požáru nezbytný k ochraně osob, zvířat nebo majetku, musí být navrženo tak, aby byla při požáru zajištěna dodávka elektrické energie za podmínek stanovených českými technickými normami uvedenými v příloze č. 1 (...): ČSN PBS Nevýrobní objekty, ČSN PBS Výrobní objekty, ČSN PBS Kabelové rozvody, ČSN PBS Společná ustanovení. Druhy a vlastnosti volně vedených vodičů a kabelů elektrických rozvodů jsou uvedeny v příloze č. 2 vyhlášky.

14 Elektrické kabely v podmínkách požáru Kapitola 12.9 ČSN resp. Kapitola ČSN Obecný požadavek, aby požárně bezpečnostní zařízení měla zajištěnou dodávku elektrické energie alespoň ze dvou na sobě nezávislých napájecích zdrojů Elektrická zařízení sloužící k protipožárnímu zabezpečení objektu se připojují samostatným vedením z přípojkové skříně nebo hlavního rozvaděče a to tak, aby zůstala funkční po celou požadovanou dobu i při odpojení ostatních elektrických zařízení v objektu.

15 Elektrické kabely v podmínkách požáru Vodiče a kabely zajišťující funkci a ovládání zařízení sloužících k protipožárnímu zabezpečení stavebních objektů: a) mohou být volně vedeny prostory a požárními úseky bez požárního rizika, včetně chráněných únikových cest, pokud vodiče a kabely splňují třídu funkčnosti P15-R a jsou třídy reakce na oheň B2ca s1, d0; nebo b) mohou být volně vedeny prostory a požárními úseky s požárním rizikem, pokud kabelové trasy splňují třídu funkčnosti požadovanou PBŘ s ohledem na dobu funkčnosti požárně bezpečnostních zařízení a jsou třídy reakce na oheň alespoň B2ca s1,d0; nebo c) musí být uloženy i chráněny tak, aby nedošlo k porušení jejich funkčnosti a pokud odpovídají ČSN IEC mohou být např. vedeny pod omítkou s krytím nejméně 10 mm, popř. vedeny v samostatných drážkách, uzavřených truhlících i šachtách a kanálech určených pouze pro elektrické vodiče a kabely, nebo mohou být chráněny protipožárními nástřiky, popř. deskami z výrobků třídy reakce na oheň A1 nebo A2, rovněž tloušťky nejméně 10 mm apod.; tyto ochrany mají vykazovat požární odolnost EI 30 DP1, pokud se nepožaduje v konkrétních podmínkách jiná odolnost

16 Požadavky na volně vedené kabelové rozvody Vyhláška č. 23/2008 Sb., ve znění vyhlášky č. 268/2011 Sb., Příloha č. 2 Volně vedenými vodiči a kabely se rozumí nechráněné elektrické rozvody (nikoli pohyblivé), které jsou vystaveny možným účinkům požáru a jejichž uložení a ochrana neodpovídá podmínkám stanoveným českými technickými normami uvedenými v příloze (...). (stavebně neoddělené kabelové trasy, které jsou vystaveny možným účinkům požáru v posuzovaném požárním úseku.) Pokud se v požárním úseku nachází více prostorů, je nutno pro požární úsek splnit veškeré požadavky pro jednotlivé prostory. Kabely a vodiče funkční při požáru se instalují tak, aby alespoň po dobu požadovaného zachování funkce nebyly při požáru narušeny okolními prvky nebo systémy, například jinými instalačními a potrubními rozvody, stavebními konstrukcemi a dílci.

17 Požadavky na volně vedené kabelové rozvody Požadavky na volně vedené kabelové trasy z hlediska PO v souladu s vyhláškou č. 23/2008 Sb., ve znění vyhlášky č. 268/2011 Sb. Funkčnost kabelových tras ZP 27/ Celistvost obvodů ČSN IEC 60331, Funkční schopnost pro nouzové obvody ČSN EN Reakce na oheň rozhodnutí Komise 2000/147/ES ve znění rozhodnutí Komise 2006/751/ES + Vertikální šíření plamene ČSN EN 50266, ČSN EN 60332

18

19

20

21 Požadavky na volně vedené kabelové rozvody ČSN :2009 Požadavky na funkční integritu kabelových tras, sloužících pro napájení požárně bezpečnostních zařízení, jsou součástí požárně bezpečnostního řešení stavby a obsahují zejména: přehled požárně bezpečnostních zařízení a zařízení, která musejí zůstat v případě požáru funkční, s uvedením doby, po kterou mají být tato zařízení funkční (stanoví zpracovatel PBŘ stavby); stanovení požadavků na technická a technologická zařízení, která musejí zůstat v případě požáru funkční s uvedením doby jejich funkčnosti (stanoví zpravidla technolog). zařízení pro akustické vyhlášení poplachu 30 min B2ca, PH30-R klapka pro větrání CHÚC 15 minut B2cas1d0, P15-R SHZ 60 minut B2ca, P60-R

22 Elektrická zařízení s funkcí při požáru nouzové osvětlení Elektrická požární signalizace Stabilní, polostabilní a doplňková hasicí zařízení, Evakuační výtah Otevírání otvorů pro přívod vzduchu pro CHÚC, Otevírání odvodů pro odvod kouře pro CHÚC funkční vybavení dveří Zařízení pro odvod tepla a kouře

23 Elektrická zařízení s funkcí při požáru Nejstěžejnější částí pro funkce všech elektrických systémů je napojení PBZ na zdroje elektrické energie a zajištění druhých zdrojů pro tato zařízení V objektech jsou dodávány nejběžněji tyto druhé zdroje nebo jejich kombinace: Dieselagregát při požadavku přibližně více než 50 kw Lokální baterie v jednotlivých zařízeních Centrální UPS s maximálním výkonem přibližně do 40-50kW

24 Napájení a vypínání PBZ Při zásahu je nutné zajistit rychlou a bezpečnou odstávku napájení běžné elektroinstalace a přitom zachovat v činnosti požární systémy mající požadavek na funkci při požáru. Při požáru, tj. při vypnutém hlavním vypínači elektrické energie, je požadavek na dodávku elektrické energie pro zařízení s požadovanou činností ze dvou na sobě nezávislých zdrojů.

25 Napájení a vypínání PBZ CENTRAL STOP vypne veškerou elektroinstalaci pro nepožární účely. Tento vypínač je využíván prakticky při každém zásahu jednotkami HZS. V objektu po vypnutí tohoto vypínače jsou v provozu pouze požární systémy (EPS, nouzové osvětlení, CHÚC, SOZ, SHZ a atd..), které jsou napojené kabely se zajištěnou funkcí při požáru a většinou z rozvaděče RPO tento rozvaděč je tedy zapojen PŘED hlavním vypínačem CENTRAL STOP. CENTRAL STOP vypíná i běžnou spotřebu, který je zálohována pro případ běžného výpadku (odpojí tato zařízení i od druhých zdrojů).

26 Napájení a vypínání PBZ TOTAL STOP vypne veškerou elektroinstalaci, tzn. jednak běžnou nepožární spotřebu, ale i požárně bezpečnostní zařízení a vypne i přívody od druhých zdrojů (tj. přívod od DA, UPS). TOTAL STOP je nutné aktivovat POUZE V NOUZOVÉ SITUACI, kdy je ohrožen život porušenou elektroinstalací požárně bezpečnostního zařízení. Nerozumné aktivování TOTAL STOPu by mělo za následek např. při hasebním zásahu ukončení činnosti SHZ (pokud nemá dieselové čerpadlo, odpojení přetlakového větrání CHÚC, nucené části OTK a jednoznačně by zhoršilo podmínky pro hasební zásah, nehledě na skutečnost, že v objektech bez činnosti SHZ jsou narušeny hranice požárních úseků, jsou sníženy odolnosti konstrukcí a podobně.

27

28

29 Napájení a vypínání PBZ Pro ovládání vypínání objektu jsou navrhovány jednoduše funkční tlačítkové vypínače - tlačítka vypínání pro zasahující hasiče a obsluhu, které jsou umisťovány na nejvhodnější místa jednak pro zasahující hasiče (např. do rozvodny RPO, nebo k ústředně EPS blízko hlavní zásahové cesty pro objekt) a dále pro obsluhu objektu, která může také v krizových situacích vypnout elektrickou energii. Obsluha musí v takovém případě být důsledně poučena, jakým způsobem má v krizových situacích postupovat tak, aby nedošlo k fatálnímu selhání napájení systémů při vypnutí TOTAL STOPem.

30 Závady v projektové dokumentaci a při realizaci staveb Projektant elekro či PBŘ neumí použít ČSN Projektová dokumentace nedostatečně uvádí požadavky na kabelové trasy (obzvláště pro CS a TS ) CS vypne i běžné napájení PBZ s funkcí při požáru, které v tu chvíli funguje jen z náhradního zdroje Záměna funkce CS a TS CS a TS navržen vyjímáním nožových pojistek umístění kabelové trasy s požadovanou funkční integritou pod jiná technická zařízení budovy (vzduchotechnika, apod.), která v případě pádu strhnou kabelovou trasu. kabelové trasy pro vypínací prvky CS a TS nejsou navrženy/provedeny jako trasy s funkční integritou použití stávajících (necertifikovaných) kabelových žlabů a kabelových lávek pro kabelové trasy s požadovanou funkční integritou
