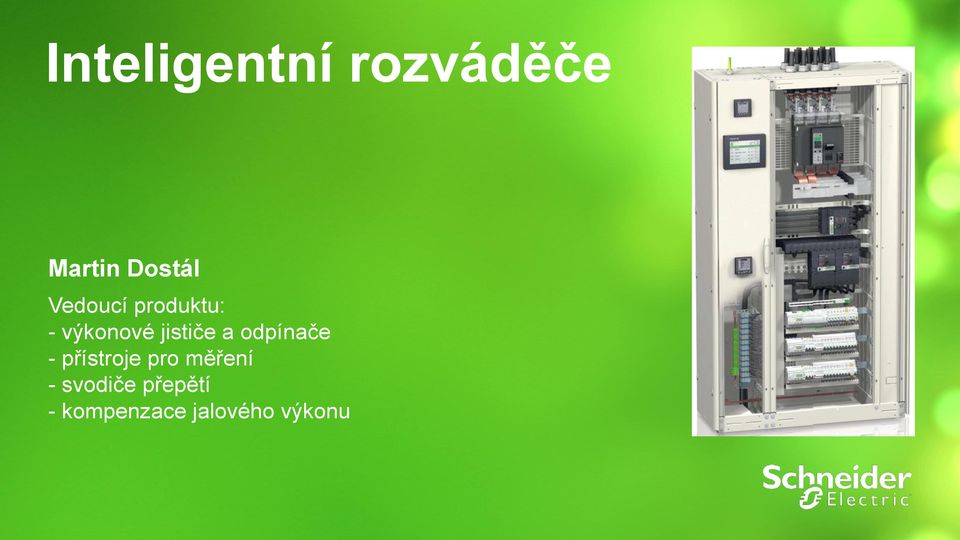

1 Inteligentní rozváděče Martin Dostál Vedoucí produktu: - výkonové jističe a odpínače - přístroje pro měření - svodiče přepětí - kompenzace jalového výkonu 1

2 Efektivní využívání energií v budovách Energetická efektivita budovy Požadavky na: Monitorování spotřeby Efektivní využívání energie Zajištěnost napájení Diagnostika poruch a údržba 2

3 Měření: Elektroměry řady iem3000

4 Měření: Multimetry a analyzátory sítě PM5000

5 Měření: Jističe Compact NSX, Masterpact > Přesné měření elektrických parametrů > I, U, P, f, cos Phi, E, THD (harm. zkreslení) > Měření proudu třída 1 (včetně měřicích transformátorů) > Energie: třída 2 (včetně měřicích transformátorů) > Nastavitelné alarmy > Historie a diagnostika > Opotřebení kontaktů > Úroveň zatížení > Teplota > Časově označená historie událostí 5

6 Analýza provozního stavu tepelné přetěžování 6

7 Analýza provozního stavu harmonické zkreslení 7

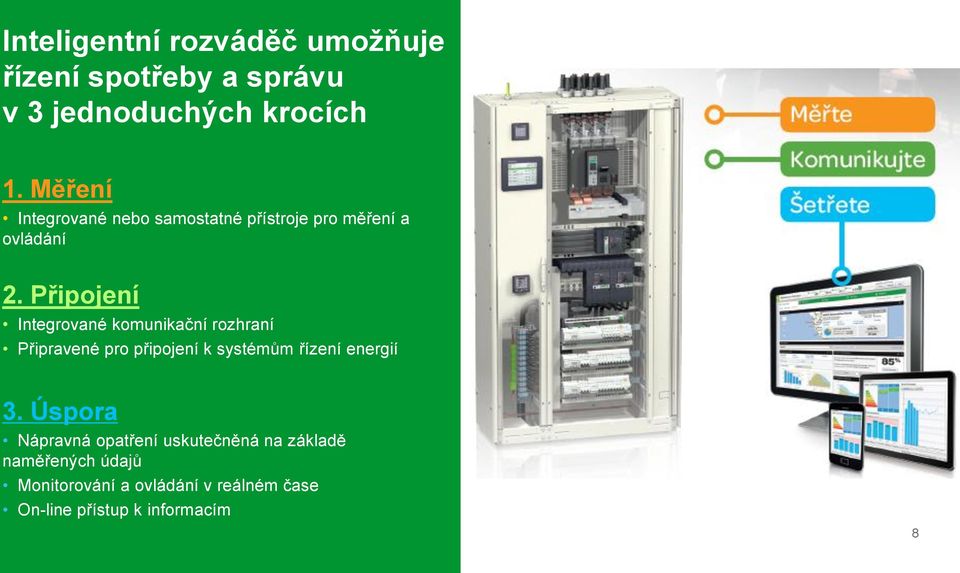

8 Inteligentní rozváděč umožňuje řízení spotřeby a správu v 3 jednoduchých krocích 1. Měření Integrované nebo samostatné přístroje pro měření a ovládání 2. Připojení Integrované komunikační rozhraní Připravené pro připojení k systémům řízení energií 3. Úspora Nápravná opatření uskutečněná na základě naměřených údajů Monitorování a ovládání v reálném čase On-line přístup k informacím Confidential Property of Schneider Electric 8

9 Zjednodušení komunikační architektury 9

10 Připojení: Zjednodušení komunikační architektury > Posun k Ethernet IP > Standard > Jednoduchý > Rychlejší > Bezpečnejší / Spolehlivejší > Umožňuje jednoduché připojení na Cloud s vysokou úrovní servisných služeb > Architektura připravená do budoucna Jednotná architektura sítě v budově 10

11 Modulární přístroje - Acti9 Smartlink 11

12 Acti9 Smartlink Modbus Stav Zap./Vyp. Stav Vyp. poruchou Počet cyklů Vyp./Zap. Počet vypnutí poruchou Provozní hodiny Stav Zap./Vyp. Počet sepnutí Provozní hodiny Zap/Opětovné zap. obvodu Počet impulzů Spotřebovaná energie Indikace toku výkonu Ochrana MCB: Modulární jističe RCD: Proudové chrániče Ovládání ict: Stykače itl: Impulzné relé Reflex: Kombinovaný jistič se stykačem RCA: Dálkové ovládání (pro MCB nebo RCD) 12

13 Nový Acti9 Smartlink Ethernet 2 analogové vstupy Napájení 24 VDC 0-10V / 4-20 ma Snímač teploty Snímač CO2 Snímač osvětlení Ethernetový port MODBUS TCP/IP (server) Web stránky pro uvedení do provozu a údržbu Napájení 24 VDC Modbus Gateway 1. Až 8 Smartlink Modbus nebo Modbus iem3xxx => zobrazené na Web stránkach 2. Trasparentní gateway pro jakýchkoliv 8 Modbus zařízení 7 kanálů Napájení 24 VDC 2 vstupy - 1 výstup 13

14 Acti9 Smartlink Ethernet 14

15 Smartlink s regulátorem účiníku VarplusLogic Acti9 Smartlink Ethernet A9XMEA08 Neukončený kabel Ti24 870mm A9XCAU06 Je-li potřeba delší kabel, použijte otevřený konektor: A9XC2412 N 230Vac Kontakt alarmu vyžaduje 230Vac Schéma zapojení regulátoru VarplusLogic VL6 nebo VL12 Nízkoúrovňové relé A9A

16 Nový Acti9 Smartlink Ethernet funkce gateway BMS, EMS, Scada, xxx.xxx.xxx.xxx Ethernet / Modbus Gateway Sním. T, Modbus Až 8 Modbus slave Plug and play se Smartlink Modbus 16

17 Nový Acti9 Smartlink Ethernet Webserver 17

18 Výkonové jističe rozhraní IFE / IFM 18

19 IFE základní vlastnosti > Komunikační rozhraní pro výkonové jističe NN (Compact NSX, Compact NS, Masterpact) > Umožňuje připojit jistič na Ethernet > Každý jistič s IFE má svojí IP adresu > Umožňuje vyčítat stavy, naměřené hodnoty a ovládat jistič > Umožňuje komunikaci s I/O modulem a přenesení údajů z I/O na Ethernet > Dvě provedení > IFE > IFE + Gateway (brána) 19

20 IFE nová architektura Vysoko výkonný gateway pro Modbus TCP (a Ethernet IP) přes ULP Vysoko výkonný Ethernet pro Masterpact Programovatelné I/O, informace o stavu jističe v šasi Připojení zařízení z Modbusu Připojení Plug & Play 20

21 IFE Webserver > Monitoring/Ovládánie/Diagnostika/Údržba 21

22 Zobrazovací modul FDM121, FDM128 22

23 FDM121 základní vlastnosti > ULP zobrazovací a ovládací modul > Zobrazuje: > Měřené veličiny > Stav jističe > Diagnostiku a údaje údržby > Připojení pouze k 1 jističi > Compact NSX > Compact NS > Masterpact NT/NW > Plug&Play > Montáž do výřezu v rozváděči nebo pomocí adaptéru do otvoru 22 mm 23

24 FDM121 připojení více přístrojů? 24

25 FDM128 základní vlastnosti > Ethernetový zobrazovací modul (IP zařízení, ne ULP jako FDM121) > Připojení až 8 zařízení > Compact NSX > Compact NS > Masterpact > Modulární přístroje připojené prostřednictvím Smartlink (1 Smartlink = 1 zařízení) > Plug&Play > Montáž do otvoru 22 mm > Funkce Autodiscovery 25

26 FDM128 základní vlastnosti > Ovládání zařízení (jističů, stykačů,...) > Zobrazování stavů > Zobrazovaní měřených hodnot jističů s integrovaným měřením > Alarmy > Údržba > Údaje z I/O modulu 26

27 FDM128 komunikační architektura > Připojení pomocí > IFE Gateway > Acti9 Smartlink IP gateway > Powerlogic EGX300 > IFE > Acti9 Smartlink IP > Podporuje zařízení > Compact NSX > Compact NS > Masterpact NT/NW > Smartlink IP > Smartlink Modbus 27

28 FDM128 komunikační architektura > Jen jedna povolená kombinace Master/Slave (1 Modbus SL gateway) 28

29 Aplikační I/O Modul 29

30 I/O modul základní vlastnosti > Modul vstupů/výstupů pro jističe NN (Compact NSX, Compact NS, Masterpact) > Umožňuje spínat výstupy na základe údajů z jističe > ULP zařízení (propojení s jističem kabelem ULP) > Přes ULP kabel je možné připojit k IFE rozhraní a komunikovat údaje na Ethernet > 6 digitálních vstupů > 3 releové výstupy (5 A/250 V) > 1 analogový vstup pro teplotní čidlo PT100 > Předdefinované funkce nebo programovatelné uživatelem > Možnost připojit až 2 I/O moduly k 1 IFE 30

31 I/O modul zapojení IFE Modul Ethernetové rozhraní Vzdialený monitoring a ovládání přes Ethernet Integrovaný Webserver Zasílání alarmů přes FDM Front Display Module Lokální zobrazení a ovládání IO Modul Aplikačný modul pro jističe NN Plug N Play RJ 45 ULP kabel Jistič Spoušť Micrologic BSCM Breaker Status and Communication Module 31

32 I/O modul nastavení a zobrazení stavu > Nastavení přes RSU SW > Údaje z I/O viditelné přes FDM128 nebo IFE Webserver 32

33 Energetický server - Com X

34 Com X 200 základní vlastnosti > Komunikační rozhraní > Sbírá a posílá údaje > Certifikace Achilles bezpečnost sítí > Com X 200 sbírá údaje: > Spotřebu z elektroměrů s impulzním výstupem > Ze zařízení připojených k Ethernetu > Z Modbus zařízení připojených přímo ke Com X > Může být použito jako Modbus TCP/Modbus SL gateway > Není možné vyčítat údaje z podřazených rozhraní > Logování dat nastavitelné v intervalu 1-60 min > Posílání dat přes Ethernet, Wifi, GPRS 34

35 Com X 200 vstupy / výstupy > 6 digitálních vstupů (DI) > DI mohou být napájené přímo ComX-em (k dispozici 12 VDC výstup) > 2 analogové vstupy (AI) > Přesnost 1% pro PT100 nebo PT1000 anebo 0,5% pro 0-10 V nebo 4-20 ma > AI mohou být napájeny přímo ComX-em (k dispozici 24 VDC výstup) Snímače teploty a ovzduší Hlavní měření 35

36 Com X 200 doplňky pro připojení > Wifi > Připojení k existující síti přes Wifi - při použití GPRS není možné použít Wifi > ComX jako vstupní bod (brána) do rozváděče - umožňuje nastavovat zařízení přes Wifi > GPRS > Připojení k internetu pomocí GPRS > Externí anténa pro zlepšení signálu především v kovových rozváděčích 36
