1 Přehled aplikace přístrojů UMG Panelová měřidlo Systém I/O Ethernet RS232 RS485 Všeobecně Digitální měřidla umožňují komfortní odečet a správu naměřených hodnot. Samozřejmostí je množství logických funkcí a uživatelských nastavení. Multimetry Janitza Široká paleta výrobků UMG umožňuje výběr vhodného přístroje pro sledování a řízení odběru elektrické energie tak, aby odpovídal specifickým požadavkům odběrného místa. Vyšší řady měřidel umožňují vyhodnocovat kvalitu elektrické energie. Měřidla jsou vybavena množstvím vstupů a výstupů, umožňující dálkové ovládání, odečet dat, sledování online hodnot a správu dat. Součástí dodávky je také kon figu rač ní a vyhodnocovací software, umožňující nejenom pohodlné ovládání přístroje, ale také snadnou aktualizaci firmware. Komunikace Přístroje disponují RS485/ RS232 (Modbus, Profibus), řady 507 a 510 také protokol Ethernet. Popis Digitální multimetry Janitza představují hi-tech za příznivou cenu, s vysokou třídou přesnosti pro podružná i fakturační měření, množstvím funkcí a pokrokovou komunikací s PC a servery. V nabídce je široká paleta zařízení s určením pro měření v rozvaděčích až po analyzátory sítě. V ceně dodávky je konfigurační a vyhodnocovací software, umožňující provést analýzu odběru a kvality elektrické energie podle platných EN a ČSN s registrací záběrových proudů, krátkodobých poklesů a přerušení, měřením napětí a proudu na všech fázích plus pomocné měření na N vodiči. Samozřejmostí u všech UMG je měření harmonických, které jsou díky nelinárním spotřebičům přítomny v napájecích sítích ve vysokém měřítku. Přístroje disponují vnitřní pamětí, komunikací RS485, RS232. Řady 507 a 510 mají integrovaný webserver a mohou být připojeny do sítě Ethernet jako standardní počítač. Design je kompaktní, pro snadnou montáž do dveřeí, připadně na DIN lištu. UMG 96 Univerzální multimetr s komunikací RS485/232, digitální výstupy. UMG 503 Univerzální multimetr s komunikací RS485/232, přepínač tarifů. UMG 505 Univerzální multimetr s komunikací RS485/232/LON. UMG 507 Záznam a zobrazení přechodových jevů, Ethernet, integrovaná logika. UMG 510 Pokročilý analyzátor sítě, vyhodnocovací software součástí dodávky.

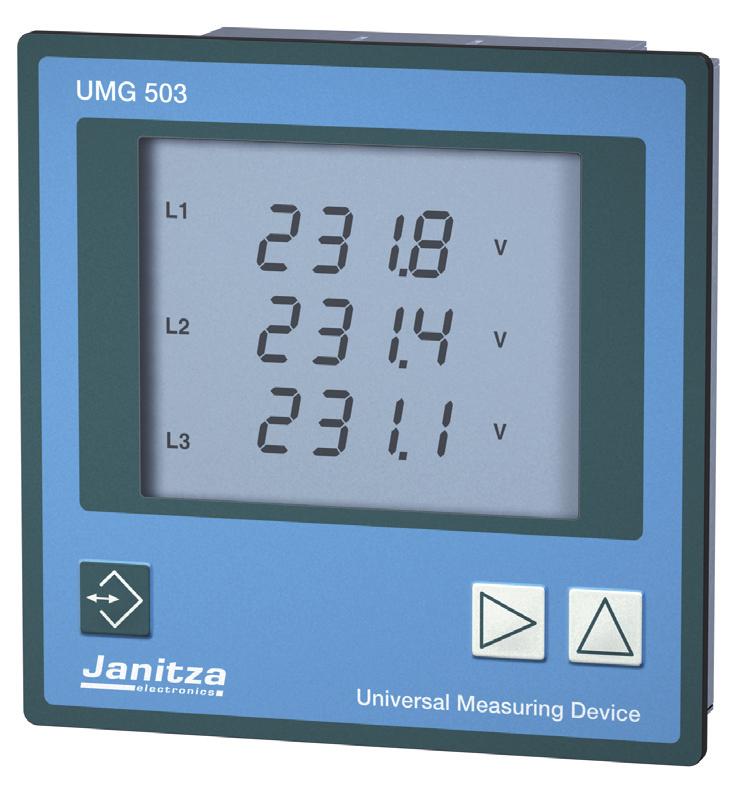

2 Typ UMG 96L UMG 96 UMG 96S UMG 503 Objednací kód ( ) ( ) L LG LS S OV V Rozsah měření L-N, AC V, (16-80V) * V, (60-276V) * V ( V) * V Rozsah měření L-L, AC V, (28-139V) * V, (85-135V) * V V Napájecí napětí L-N, AC V, (45-80V) * V, (49-76V) * V( / V) - - Pomocné napětí - - pouze verze V DC, 18-33V AC V AC V DC *1 Třívodičové/Čtyřvodičové měření -/ -/ -/ / Kvadranty 4 (pouze pro výkon) 4 4 Náhodné vzorkování Počet vzorků/s Čas průměrování ms Nepřetržitéměření Řád harmonických V/A - - 1, THD V in % - - THD I in % - - Měření symetrie - - Měření sym. složek Okamžitý flikr Short/long term flikr Transientní jevy Události (trigger events) - - Přesnost V, A +-1% vmb +-1% vmb -0,5% vmb +-0,2% vmb Třída měření činné práce Počítač provozních hodin Týdenní přepínací hodiny - - Pomocný vstup *3 1 Digitální vstupy Digitální výstupy *3 - Reléové výstupy Analogové vstupy - - Analogové výstupy (2) (2) *3 1 Vstup teplotních čidel Integrovaná logika - Komparátor Komparátor Komparátor Paměť min/max hodnot Kapacita paměti Počet uložených hodnot Interní hodiny Bimetalická funkce A/kW Záznamník poruch Power Management Software - - PSWbasic/Professional PSWbasic/Professional Rozhraní RS 232 (Modbus RTU) ISDN-Router - - RS 485 (Modbus RTU) Modbus-Gateway - - Profibus DP *3 *3 *3 M-Bus LON Ethernet Webserver / Protokoly Modbus RTU - - Profibus DP V *3 *3 *3 LonTalk - - Modbus TCP/IP volitelně další napětí 2 - možné kombinace I/O: a) 2 digitální výstupy, b) 2 digitální vstupy, c) 2 analogové výstupy, d) digitální+analogový výstup, e) digitální výstup + digitální vstup 3 - volitelná položka 160k 160k 128k 80k 320k 128k 80k 128k 80k 320k 320k 12

3 Objednací kód Typ UMG 505 UMG 507 UMG 510 UMG 604 MD MD LN LN L EL AD P E EP L E P EP Rozsah měření L-N, AC V V 5-500V V Rozsah měření L-L, AC V V 8-870V V Napájecí napětí L-N, AC Pomocné napětí V AC, V DC * V AC, V DC * V AC, V DC V AC, V DC Třívodičové/Čtyřvodičové měření / / / / Kvadranty Náhodné vzorkování Počet vzorků/s Čas průměrování ms Nepřetržitéměření - Řád harmonických V/A , THD V in % THD I in % Měření symetrie Měření sym. složek Okamžitý flikr Short/long term flikr Transientní jevy 70 μs 50 μs Události (trigger events) Přesnost V, A -0,2% vmb 0,2% rng 0,2% rdg+0,02% rng 0,2% rdg + 0,02%rng Třída měření činné práce ,5S (../5A), 1 (../1A) Počítač provozních hodin - - Týdenní přepínací hodiny - Jasic Pomocný vstup Digitální vstupy Digitální výstupy Reléové výstupy Analogové vstupy Analogové výstupy Vstup teplotních čidel Integrovaná logika Komparátor Komparátor Komparátor Jasic Paměť min/max hodnot Kapacita paměti 128MB 16 MB RAM 128 MBFlash 256k 16MB 256k 256k 16MB 16MB Počet uložených hodnot 320k 18k 1,000k 18k 18k 1,000k 1,000k 5,000k 5,000k Interní hodiny Bimetalická funkce A/kW - - Záznamník poruch - Power Management - Software PSWbasic/Profess. PSWbasic/Professional PAS510 GridVis Rozhraní RS 232 (Modbus RTU) ISDN-Router RS 485 (Modbus RTU) Modbus-Gateway Profibus DP M-Bus LON Ethernet Webserver / - -/- -/- -/- -/- -/- / -/- -/- / / /- - - Protokoly Modbus RTU Profibus DP V LonTalk Modbus TCP/IP volitelně další napětí, 3 - volitelná položka

4 UMG dokonalost v digitálním měření Rozhraní a protokoly Modbus RTU (RS232 nebo RS485) Profibus DP V0/V1 2 reléové výstupy 250 V AC pro hlídání limitů U,I, P a podobně 1 impulzní výstup pro vysílání impulzů činné nebo jalové elektrické práce 1 analogový výstup proudová smyčka O/4-20 ma Paměť 128/512 kbyte pro 80k/320k měřených hodnot s datem a časem 1 pomocný vstup pro reset dosaženého čtvrthodinového maxima přepnutí tarufu synchronizace interních hodin Příklad komunikace PC.. až 31 zařízení RS232 RS485 Příklad komunikace Com Server (TCP/IP) Ethernet TCP/IP 100 Base Příklad optické sítě RS485 RS485 RS485.. až 31 zařízení na server Poznámka: Com Server je vhodný pouze pro lokální sítě.. až 31 zařízení na linku 14

5 UMG analýza síte a řízení maxima Rozhraní a protokoly Modbus RTU (RS232 nebo RS485) LON s 55 SNVTS 4 digitální vstupy impulzní vstupy synchronizace hodin 5 digitálních výstupů signalizace limitů U, I, P apod dálkové ovládání impulzní výstupy pro jalovou a činnou elektrickou práci 4 analogové výstupy proudová smyčka O/4-20 ma Paměť 512 kbyte pro 320k hodnot s datem a časem Týdenní přepínací hodiny 99 kanálů digitální výstup Programování limitů pomocí tří logických komparátorů minimální ON time překročení prahů programovatelná hystereze inrange out of range oba prahy překročeny oba prahy příliš nízké Sběrnice dat ProData Tento přístroj zajišťuje efektivní management spotřeby energie, zemního plynu, tepla a umožňuje zpracování souhrných dat ve vyhodnovacím software. K datům z přístrojů UMG lze snadno načítat i hodnoty z ostatních impulzních měřidel (elektřiny, plynu, tepla, vody). Naměřená data jsou pak načítána a zpracována v programu PSW Proffesional. Nabízí odečet dat z množství libovolných měřidel (např. impulzních) v reálném čase a jejich přenos do programu pro správu dat. Spotřeba ZP Činná/ jalová energie Spotřeba vody Modbus Spotřeba tepla RS232 Činná energie LON Reléové výstupy Modem GSM Signál 0 (4) - 20 ma Teplotní čidlo

6 UMG detekce krátkodobých přerušení Highlights Interní web server - podpora, JAVA, ActiveX, Flash MX Zasílá automaticky s naměřenými daty podporuje WAGO decentrální I/O systém přes RS485 a Modbus TCP Detekce krátkodobých poklesů a přerušení 10 ms pro U a I Záznamník měřených hodnot (každých 200 ms) Teplotní vstup pro PT100/1000, KTY 83, 84 Připojení do DSL/ISDN routeru 6 digitálních vstupů impulzní vstupy synchronizace hodin vstup logického alarmu reset čtvrthodinového maxima 6 digitálních výstupů signalizace limitů U, I, P apod dálkové ovládání impulzní výstupy pro jalovou a činnou elektrickou práci alarmový výstup pro krátkodobá přerušení s reakcí 10 ms Logické výstupy výstupy pro funkci Emax (řízení čtvrthodinového maxima) 2 analogové výstupy proudová smyčka O/4-20 ma Paměť 256 kbyte pro 18k měřených hodnot s datem a časem Paměť 16 MByte pro 1000k měřených hodnot s datem a časem Rozhraní RS232 RS485 Ethernet Protokoly Profibus DP V0 Modbus RTU a TCP/IP (Port 502, Port 8000) SMTP, HTTP, DNS, NTP Týdenní přepínací hodiny 24 kanálů digitální výstupy odesílání u Programování limitů pomocí šestnácti logických komparátorů v okně, v okně s hysterezí mimo okno, mimo okno s hysterezí nad limetem, nad limitem s hysterezí pod limitem, podlimetem s hysterezí nastavitelné časy pro aktivaci a délku alarmu 16

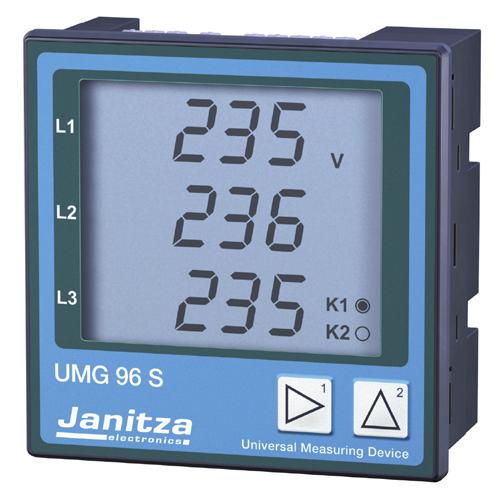

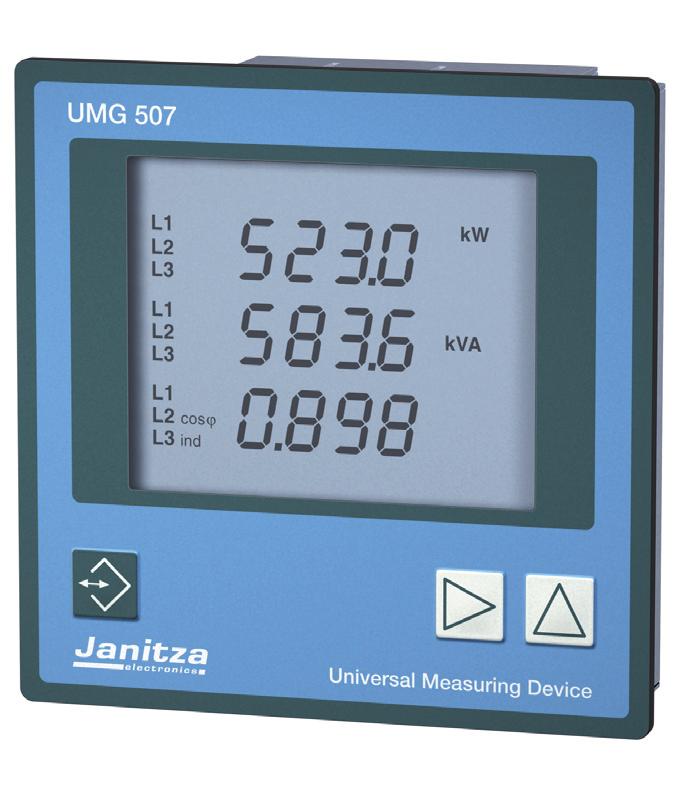

7 UMG analýza kvality podle EN Highlights Interní web server - podpora, JAVA, ActiveX, Flash MX Detekce krátkodobých poklesů a přerušení 10 ms pro U a I Detekce a záznam vlnového diagramu tranzientních jevů od 0,07 ms Záznamník měřených hodnot (každých 200 ms) Připojení do DSL/ISDN routeru 8 digitálních vstupů impulzní vstupy start/ukončení záznamu 5 digitálních výstupů signalizace limitů U, I, P apod dálkové ovládání impulzní výstupy pro jalovou a činnou elektrickou práci alarmový výstup pro krátkodobá přerušení s reakcí 10 ms Rozhraní RS232 RS485 Ethernet Protokoly Profibus DP V0 Modbus RTU a TCP/IP (Port 502, Port 8000) SMTP, HTTP, DNS, NTP, DHCP Paměť 128 MByte pro 5000k měřených hodnot s datem a časem Snímky čelních panelů přístrojů UMG 96 S, 505 a 510

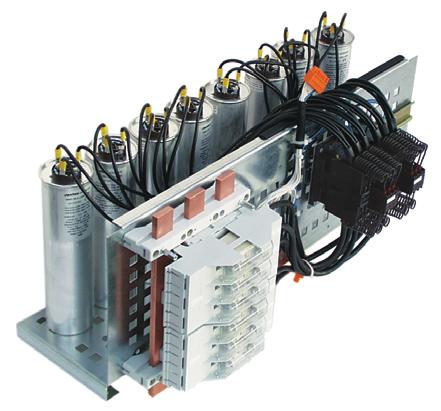

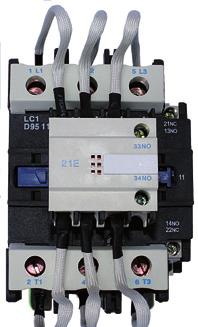

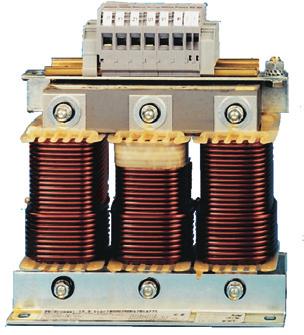

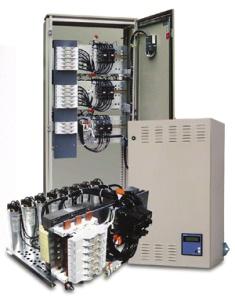

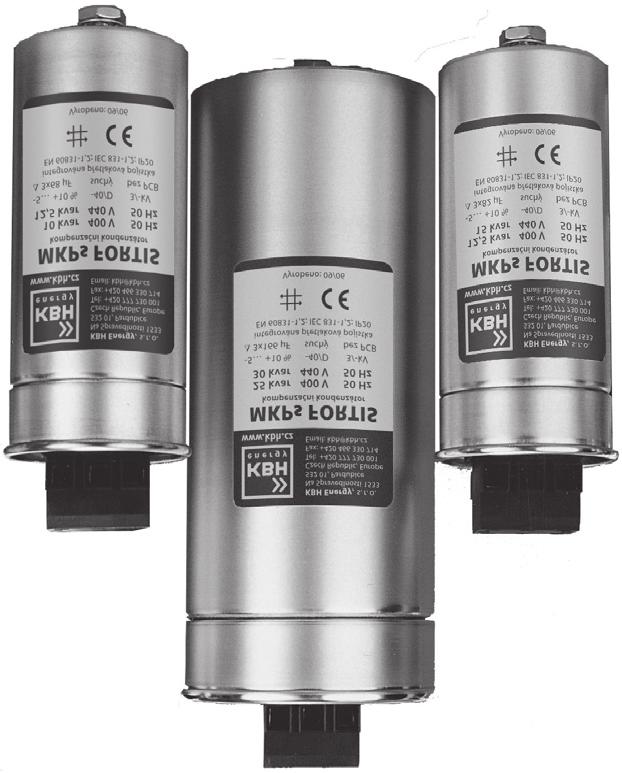

8 18 RS 232 Kondenzátory MKP FORTIS suché, plynové Stykače VIVO KBH odporové spínání KBH Energy výrobní program Kompenzace jalového výkonu Dálkové sledování Systémy řízení provozu závodu (PLC) Modem Kompenzační bloky a rozvaděče KBH RS 232 / RS 485 / LON 2 reléové výstupy 1 vstup pro teplotní čidlo 1 analogový vstup Řízení jalového výkonu 16 Impulzních vstupů Hlídání maxima ProData Sběrnice dat Pro Data datový převodník Internet / Pevná síť/ GSM Měření a analýza Procont Energy Management Tlumivky VINDEX ochranné, filtrační dekompenzační UMG 96 S / 503 / 505 / 507 Spotřeba činné a jalové energie, analýza harmonických, digitální vstupy, výstupy, řízení spotřebičů, hlídání maxim, interní paměť, komunikace Modbus, Profibus, Ethernet..., interní paměť, plně integrované se software Podružná měření provozů, linek či spotřebičů RS 485 Modem Měření rozvodných závodů Vstupy/výstupy Řízení odběru el. energie Analýza sítě UMG 507 Ethernet Router PSWbasic/professional Přehled sortimentu KBH Energy s.r.o. dodavatel
