Motorola MC55A0 stručný návod k použití

Transkript

1 Motorola MC55A0 stručný návod k použití

2 1. Popis zařízení Obr. 1 obecný popis 1. Tlačítko skeneru 2. Ovládání hlasitosti 3. Mikrofon 4. Tlačítko zapnutí 5. Konektor pro připojení kabelu 6. Klávesnice 7. Tlačítko skeneru 8. Dotykový displej 9. LED dioda (indikace skenování) 10. LED dioda (indikace nabíjení) 11. LED dioda (indikace sítě) 12. Reproduktor telefonu 13. Pásek 14. Baterie 15. Západka baterie 16. Blesk fotoaparátu 17. Fotoaparát 18. Sklo skeneru 19. Uchycení stylusu 20. Tlačítko skeneru 21. Akční tlačítko 22. Stylus 23. Reproduktor Reset: Podržte tlačítko zapnutí po dobu delší 5 sekund. 2. LED indikace (LED diody) LED diody: 1. LED dioda skenování: Červená => právě se skenuje; Zelená => kód úspěšně přečten 2. LED dioda nabíjení: Pomalé oranžové blikání => nabíjení; Svítí oranžově => nabito; Rychle oranžově bliká => chyba při nabíjení 3. LED dioda sítě: Zelená => RF aktivní

3 3. Možné rozložení klávesnice Obr. 2 klávesnice Modré a oranžové funkce tlačítek: Numerická kl. Modré fce. => stiskněte modré tlačítko a následujte příslušnou klávesou (pouze 1x) Oranžové fce. => stiskněte oranžové tlačítko a všem následujícím tlačítkům bude přiřazena oranžová fce. => pro zrušení stiskněte opět oranžové tlačítko 1. Přijmout hovor 2. navigační tlačítka 3. Tlačítka, jímž je přiřazována aktuální funkce (vždy vlevo a vpravo dole na obrazovce) 4. Tlačítko skeneru 5. Konec hovoru 6. Oranžové tlačítko (zpřístupní sekundární funkce kláves => zobrazeny na klávesách oranžově) 7. Podsvícení 8. Modré tlačítko (zpřístupní sekundární funkce kláves => zobrazeny na klávesách modře) 9. Ok 10. Start menu Modré a oranžové funkce tlačítek (Alfa-numerická klávesnice) : Modré fce. => Pokud stisknete modré tlačítko 1x => pouze následující klávesa (1) bude mít přiřazenou modrou fci., pokud stisknu 2x modré tlačítko, všechny následující budou mít přiřazenou modrou fci. => deaktivace 1x stisknutím modrého tlačítka Oranžové fce. => stejné jako u modrých fcí.

4 4. Vložení baterie 1. Vložte baterii nejdříve spodní částí (musí zapadnout do výřezů) 2. Domáčkněte lehce horní část => cvakne pojistka baterie (zaklapne se) 3. Umístěte zpět pásek na ruku 5. Vyjmutí baterie 1. Vypněte zařízení a odstraňte pásek na ruku 2. Posuňte pojistku baterie doprava 3. Vyjměte za stálého držení pojistky baterii ven 6. Možností dobíjení baterie - baterii je možno dobíjet v zařízení a to buď v 1 nebo 4 dokové stanici nebo ve 4 slotové nabíječce na baterie od společnosti Motorola určené pro daný typ zařízení.

5 7. Připojení mobilního terminálu k počítači Použijte k připojení dokovací stanici + USB kabel + na počítači program Microsoft ActiveSync 4.5 (nejnovější verzi stahujte z => který vás již sám provede samotnou instalací. 8. Ochrana displeje Firma Motorola doporučuje používat na dotykový displej krycí fólii, která snižuje riziko poškrábání a jiných mechanických poškození displeje zařízení.

6 9. Instalace SD karty Vyjměte baterii Zvedněte gumovou krytku Posunutím uvolněte a otevřete dvířka SIM karty Otevřete dvířka SD karty Vložte opatrně SD kartu správnou stranou (její vrchní strana musí po zavření být vidět) Zavřete dvířka SD karty Zavřete dvířka SIM karty a posunutím uzamkněte Vraťte zpět gumovou krytku Vraťte baterii 10. Instalace SIM karty Vyjměte baterii Zvedněte gumovou krytku Posunutím uvolněte a otevřete dvířka SIM karty Vložte opatrně SIM kartu správnou stranou (viz obr. 2) Zavřete dvířka SIM karty a posunutím uzamkněte Vraťte zpět gumovou krytku Vraťte baterii 11. Vložení PIN kódu: Zapněte zařízení Klikněte na Start => Telefon Vložte PIN kód, který jste získali od poskytovatele sítě Klikněte na OK

7 12. Zapnutí funkce Telefon 1. Spusťte manažera bezdrátových sítí: Kliknutím na ikonu, která je vidět na výchozí obrazovce (vpravo dole). nebo Na výchozí obrazovce klikněte na ikonu (na horní liště ) a spusťte manažera bezdrátových sítí. 2. V manažeru bezdrátových sítí zapněte funkci Telefon. Ikona signálu se změní z (funkce vypnuta) na (nepřipojeno k síti) a pak na (vyhledávám síť). Pokud proběhne vše v pořádku a jste v dosahu signálu, změní se po chvíli ikona na (připojeno). 13. Vypnutí funkce Telefon 1. Spusťte manažera bezdrátových sítí: Kliknutím na ikonu, která je vidět na výchozí obrazovce (vpravo dole). nebo Na výchozí obrazovce klikněte na ikonu (na horní liště ) a spusťte manažera bezdrátových sítí. 2. V manažeru bezdrátových sítí vypněte funkci Telefon. 14. Příslušenství Komunikační a dobíjecí jednotka USB pro 1 terminál a jednu náhradní baterii Dobíječka pro 4 baterie Komunikační a dobíjecí jednotka pro 4 terminály

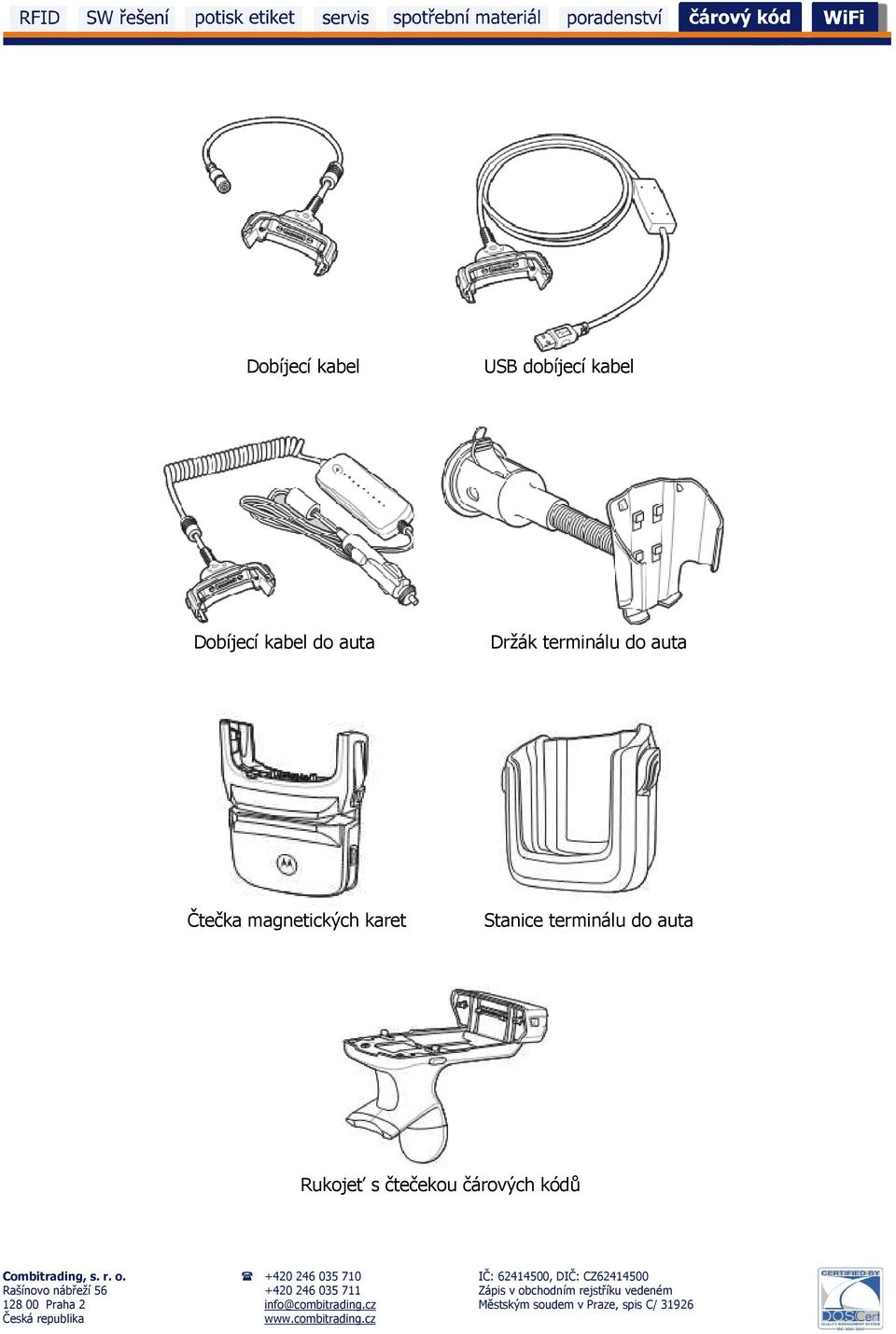

8 Dobíjecí kabel USB dobíjecí kabel Dobíjecí kabel do auta Držák terminálu do auta Čtečka magnetických karet Stanice terminálu do auta Rukojeť s čtečekou čárových kódů

9 15. Jak správně snímat Spustíme aplikaci pro čtení kódů Nasměrujeme zařízení směrem na kód Zmačkneme tlačítko skeneru Zaměříme laserem celý čárový kód (o úspěšném přečtení nás informuje zelená dioda) Uvolníme tlačítko skeneru

10 16. Jak správně používat fotoaparát Spusťte aplikace fotoaparátu => Start->Programy->Obrázky&Videa->Fotoaparát Namiřte zařízení na objekt, abyste ho celý viděli na displeji Zmačkněte tlačítko ENTER Držte tlačítko ENTER dokud vás zvuk neinformuje o úspěšném vyfocení 17. Používání aplikací a GPS Vyhledání signálu ze satelitů může nějakou chvíli trvat Nejlépe se přijímá signál ze satelitů venku za bezoblačného počasí Bez čistého výhledu na oblohu může být nemožné lokalizovat aktuální polohu pomocí GPS Nejdříve získejte signál ze satelitů, než se dáte do pohybu V době nepotřeby GPS aplikaci pro navigaci vždy ukončete z důvodu úspory baterie 18. Vyvarujte se extrémním polohám při snímání
