1 HTemp-485 Box2 Teplotní a vlhkostní čidlo pro vnitřní použití na sběrnici RS-485 s jednoduchým komunikačním protokolem CZ

2 Popis zařízení HTemp-485 je čidlo teploty a vlhkosti komunikující po sběrnici RS-485. Čidlo je určeno pro vertikální (svislou) montáž na zeď do vnitřních prostor. Naměřená teplota i vlhkost je posílána přímo ve C (nebo v % RH) jednoduchým textovým protokolem. Na jednu 4vodičovou sběrnici lze připojit až 26 čidel tohoto typu nebo až 32 čidel dohromady. Sběrnice používá 4 vodiče, na dvou je standardní linka RS-485, zbylé dva vodiče jsou určeny pro napájení čidel. Jednotlivá čidla mohou být napájena z vnějšího zdroje a mohou být propojena pouze dvěma vodiči linky RS-485. Komunikační linka RS-485 funguje až do vzdálenosti 1200 m. Čidlo teploty využívá k měření teploty integrovaný prvek s přesností ± 0,5 C, vlhkost je měřena také interním senzorem s přesností ± 2%. Na modulu HTemp-485 je umístěna kontrolka, která signalizuje bliknutím právě probíhající měření teploty nebo vlhkosti. Pro zachování jednoduchosti komunikačního protokolu a kompatibilitě s čidlem Temp-485 se měření teploty a vlhkosti provádí jako 2 nezávislá měření, každé na jiné RS-485 adrese. Pro minimalizování vlivu ztrátového tepla napájecího zdroje a pro široké možnosti napájení je čidlo vybaveno spínaným napájecí zdrojem. Základní vlastnosti Měření relativní vlhkosti v rozsahu 0% až 100%. Měření teploty v rozsahu -10 C až +70 C. Adresu čidla lze nastavovat zkratovacími propojkami (jumper), nebo v terminálovém SETUP režimu. Každé čidlo je z výroby kalibrováno. Komunikace po lince RS-485. Indikace měření kontrolkou. Jednoduchý komunikační protokol. Snadná instalace na stěnu. Minimální proudová spotřeba, napájení nestabilizovaným napětím. Čidla jsou primárně určena pro spolupráci s SNMP teploměrem Poseidon. Měření teploty odděleno od elektroniky. Možnost Terminace RS-485 volitelná DIP switchem. Jednoduchá mechanická instalace na zeď. Připojovací vodiče lze přivést po zdi v liště, nebo zespodu z instalační krabice. Použité wago svorky usnadňují manipulaci s připojovacími vodiči. Aplikace Rozsáhlé teplotní měřící systémy. Měření a regulace v průmyslu. Měření teplot skladů, výrobních a obytných prostor. Po připojení k Poseidonu měření v technologických prostorech a přenos dat po Ethernetu. 2

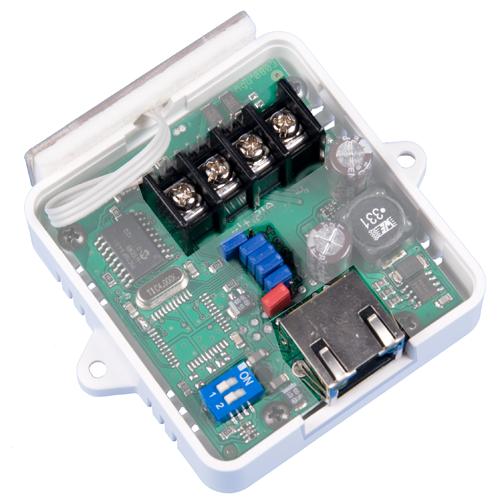

3 Parametry Sensor Vnější zlacený senzor teploty B A RJ45 / Svorky Připojení RS-485 sběrnice a napájení. GND +12V ADRESA Propojky nastavení adresy na RS-485 DIP přepínač DIP přepínač zapíná terminaci RS-485 linky Kontrolky Žlutá: Power OK Zelená: Komunikace po RS B (-) 5 A (+) Not used Not used 485 B return RS-485 Industrial bus A return 7 GND Ground 8 +12V Power 3

4 Rozsah měřené teploty C až +70 C Přesnost měření teploty ± 0,8 C (rozlišení 0,01 C) Rozsah měřené relativní vlhkosti, % až 100% Přesnost měření relativní vlhkosti % v rozsahu 0% až 90% (20 C až 40 C) Nastavení komunikační adresy RS Jumperem nebo ze SETUP režimu Napájecí napětí V až +30V DC, ochrana proti přepólování Proudový odběr typ. 10 ma, max. 50 ma dle linky RS-485 Připojení vodičů Svorkovnice / RJ45 Vnější rozměry krabičky:. 80 x 64 x 67 mm (IP 20) Instalace na zeď:.. Připevnění čidla pomocí dvou šroubů do zdi Rozsah komunikačních adres čidla... Adresa v rozsahu A/a.. Z/z (s výjimkou T/t ) Způsob nastavení adresy čidla.. Mechanickými propojkami nebo v režimu SETUP Nastavení komunikační adresy čidla. Mechanickými propojkami nebo v režimu SETUP + Nastavení propojkami (jumpery). Na propojkách nastavena hodnota A/a až Z/z + Nastavení v režimu SETUP.. Nastavení z terminálu po RS-485 v SETUP režimu, na propojkách (jumpers) musí být nastavena hodnota Adr by SETUP, Zakončení linky RS Volitelně (DIP1, DIP2), včetně odporů definujících klidový stav linky 4

5 Nastavení adresy čidla Na použitém protokolu linky RS-485 se čidlo teploty a vlhkosti chovají jako dvě zcela nezávislá zařízení. Celé čidlo tedy používá dvě adresy na lince RS-485 a odpovídá na dotazy na dvou adresách. Propojkami se ale nastavuje pouze jedna adresa z rozsahu A.. Z (kromě T ), tato adresa je pak použita pro adresaci teplotního měření. Druhá adresa pro měření vlhkosti je vždy odvozena jako malé písmeno. Senzor vlhkosti je tedy umístěn v rozsahu adres a.. z (kromě t ). Obě adresy čidla lze nastavit také v režimu SETUP, ale adresa zde nastavená, je použita pouze, pokud je na jumperovém poli nastavena hodnota Adr by SETUP. Tuto adresu lze také nastavit příkazem po lince RS-485. Pokud je na poli jumperů nastavena adresa z rozsahu A/a.. Z/z, je vždy použita tato adresa! A4 A3 A2 A1 A0 Address A4 A3 A2 A1 A0 Address A4 A3 A2 A1 A0 Address X X X X X Adr by SETUP X O X O O K/k O X O O X V/v X X X X O A/a X O O X X L/l O X O O O W/w X X X O X B/b X O O X O M/m O O X X X X/x X X X O O C/c X O O O X N/n O O X X O Y/y X X O X X D/d X O O O O O/o O O X O X Z/z X X O X O E/e O X X X X P/p O O X O O Adr by SETUP X X O O X F/f O X X X O Q/q O O O X X Adr by SETUP X X O O O G/g O X X O X R/r O O O X O Adr by SETUP X O X X X H/h O X X O O S/s O O O O X Adr by SETUP X O X X O I/i O X O X X Adr by SETUP O O O O O Adr by SETUP X O X O X J/j O X O X O U/u Vysvětlivky: O (open) = propojka rozpojena, X (close) = propojka propojena jumperem Adresa A/a znamená, že adresa A je použita pro měření teploty a a pro měření vlhkosti Adresa T/t je zakázaná, pokud ji nastavíte, použije se adresa ze SETUPu 5

6 Režim SETUP čidla Čidlo používá pro složitější nastavení jednoduchý režim SETUP prostřednictvím terminálu na RS-485. Pro běžné použití režim SETUP nepotřebujete a postačí nastavení adresy čidla propojkami A0 A4. Spuštění režimu Setup Nastavte propojky do pozice Adr by SETUP (např. všechny osazeny nebo žádná osazená). Zkontrolujte, že pozice Adr by SETUP je nastavena pouze u jednoho čidla na lince RS-485. Připojte se terminálem na sériový port (9600 8N1). Zapněte napájení čidla (kontrolka 2x blikne). Během prvních 30 sekund po zapnutí napájení odešlete do čidla alespoň 30x znak u (malé u) (kontrolka se rozsvítí červeně). V terminálu objeví režim výpis obrazovky režimu SETUP, jako je naznačeno na obrázku. Pokud se vám nedaří, zkontrolujte: Máte v pořádku napájení čidel (svítí LED)? Máte nastavenu na propojkách kombinaci Adr by SETUP (kontrolka po zapnutí napájení bliká 2x)? Zkontrolujte nastavení terminálu (9600 8N1). Funguje Vám převodník RS-232 / RS-485? Podporuje přepínání směru? Odesíláte skutečně cca 30x znak u (malé u)? Zkoušíte se do režimu SETUP dostat opravdu maximálně do 30 sekund po zapnutí napájení? 6

7 Režim SETUP V rámečku je vidět textový výpis z terminálu, když je čidlo v režimu Setup. Prvním písmenem se vždy zavolá funkce nastavení daného parametru, parametry jsou popsány dále. ############ HTEMP485 SETUP ############ #********** FW version: 1.02 **********# T: Device address: A/a Actual temperature: C Actual humidity: 41.49% CT: Temperature calibration (CTR for calibration reset) Actual cal. constant: C CH: Humidity calibration (CHR for calibration reset) Actual cal. constant: -0.01% D: Outgoing delay (0=disable): 0s X: Exit setup ########### ########### HTEMP485> T: Device address Nastavení adresy teplotního čidla v povoleném rozsahu A.. Z s vyjímkou T. Tato nastavená hodnota bude brána v úvahu pouze, pokud budou propojky (A0 až A4) pro definici adresy nastaveny na pozici Adr by SETUP. Jinak čidlo používá a v SETUPu zobrazuje hodnotu nastavenou na propojkách. CT: Temperature calibration Kalibrace měření teploty pomocí posunu měřící křivky. CH: Humidity calibration Kalibrace měření vlhkosti pomocí posunu měřící křivky. D: Outgoing delay V nastaveném intervalu [ ] sekund odesílá do linky RS-485 informaci o hodnotě teploty a vlhkosti ve formátu: (například pro adresu A/a *A C*a039.19%<CR> kde <CR> je hodnota 0D hex). V defaultním nastavení je funkce vypnutá = nastavena na interval 0. X: Exit setup Vyskočí ze SETUP režimu a pokračuje v běžném provozu. Příklad: Pro nastavení adresy senzoru na Z/z vložte z terminálu Z<CR>. 7

8 Komunikační protokol Čidla pracují v systému dotaz odpověď. Doba odezvy na lince je maximálně 50 ms. Komunikační sběrnice. RS-485 Rozsah adres... A až Z (26 adres) adresy pro čtení teploty a až z (26 adres) adresy pro čtení vlhkosti Komunikace... ASCII, popsána dále Doba odezvy... max. 50 ms na příkaz Max. mezi-znakové prodlevy... max. 10 ms mezi jednotlivými znaky příkazu Rychlost baud Počet datových bitů... 8 Parita... žádná Počet stopbitů... 1 Čtení teploty Funkce Formát příkazu Příklad Dotaz na hodnotu teploty T<adresa>I TAI Odpověď od čidla (vše OK) *<adresa><teplota><cr> *A C Odpověď od čidla (chyba) *<adresa>err<cr> *AErr <adresa> je znak rozsahu A.. Z s výjimkou T, <CR> je znak 0xD nebo 13 dec - ukončení řádku, <teplota> je ve formátu *A+025.5C nebo *A C. Čtení vlhkosti Funkce Formát příkazu Příklad Dotaz na hodnotu T<adresa>I TaI Odpověď od čidla (vše OK) *<adresa><vlhkost><cr> *a048.19% Odpověď od čidla (chyba) *<adresa>err<cr> *aerr <adresa> je znak rozsahu a.. z s výjimkou t, <CR> je znak 0xD nebo 13 dec - ukončení řádku, <vlhkost> je ve formátu *a048.19%. Identifikace zařízení Funkce Formát příkazu Příklad Dotaz na typ zařízení T<adresa>? TA? Odpověď od čidla (vše OK) *<adresa><identifikace><cr> *ATHMP 2 <Identifikace> HTemp-485 (čidlo teploty) THMP 2 HTemp-485 (čidlo vlhkosti)... HTMP 2 Poznámka: Číslo 2 udává verzi FW čidla. 8

9 Nastavení adresy čidla Tato funkce funguje pouze v případě, že čidlo má na propojkách nastavenu kombinaci Adr by SETUP. Pokud je propojkami napevno nastavena adresa, čidlo příkaz ignoruje. Na RS-485 lince musí být pouze jedno čidlo, které lze takto nastavit, jinak dojde ke kolizi.. Funkce Formát příkazu Příklad Přiřaď čidlu novou adresu T#<nová adresa> T#A Odpověď od čidla (vše OK) *<nová adresa>ok<cr> *AOK Odpověď od čidla (chyba) *<stará adresa>err<cr> *BErr <adresa> je znak rozsahu A.. Z s výjimkou T, <cr> je znak 0xD nebo 13 dec - ukončení řádku, Poznámka: Nastavujete adresu HTemp-485, které používá adresy dvě (jednu pro teplotní čidlo, druhou pro čidlo vlhkosti). Tímto příkazem ale nastavujte vždy pouze adresu v podobě velkého písmene, druhá adresa (totéž písmeno v malém provedení) se již nastaví automaticky. Praktické poznámky Pokud Vám zařízení v terminálovém režimu neodpovídá, je to dáno minimálním meziznakovým zpožděním. Pokud příkazy odesíláte z klávesnice, jsou mezi jednotlivými znaky příliš dlouhé mezery a čidlo takový příkaz odmítne. Připravte si proto příkazy jako sekvenci do makra a odešlete ji najednou. Kde najdete makra v doporučeném programu Hercules a Terminal, vidíte na obrázcích. Pokud nastavujete adresu příkazem T#A, který obsahuje znak #, je třeba tento znak zdvojit, protože tento znak se často v makrech používá pro vložení decimální hodnoty znaku. 9

10 Jak připojit HTemp-485 k Poseidonu 1) Připojte čidlo HTemp-485 pomocí portu s RS-485 2) Pokud již sběrnice RS-485 z tohoto čidla nikam nepokračuje, nastavte DIP přepínače DIP1=ON, DIP2=ON. 3) Nastavte pomocí propojek (jumper) na čidle adresu, kterou nepoužívá žádné jiné čidlo na této lince RS ) Zkontrolujte na Poseidonu, že má nastaveni DIP2=ON, čímž je zapnuta RS-485 5) Připojte se Terminálového SETUP režimu teploměru Poseidon, který je k dispozici pomocí dvou způsobů: RS-232 Setup (Poseidon DIP1=ON, Port2 připojen do PC na RS-232, Poseidon nutno vypnout a znovu zapnout) TCP Setup na portu 99 (Pokud je povolen a Poseidon DIP3=Off, stačí použít připojení typu Telnet na port 99) V režimu Setup zvolte volbu (3).. RS-485(Temp-485) a spusťte autodetekci čidel, která najde a vypíše RS-485 adresy všech nalezených čidel. Adresa se vypisuje dvakrát, jako malé i jako velké písmeno. Pokud Poseidon vypsal i adresu, kterou jste na čidle nastavili, je vše OK. 6) Volbou (x) exit vyskočte z režimu Setup a nyní již uvidíte hodnotu čidla vypsanou na WWW stránce prohlížeče na IP adrese Poseidonu. Praktické zkušenosti a tipy Jakou použít kabeláž? Pro pospojování čidel se jako ekonomicky výhodný jeví kroucený TP kabel, užívaný pro počítačové sítě, který obsahuje čtyři kroucené páry. V praxi jsou často použity jen dva páry, a tak lze jeden z kroucených párů použít pro přenos linky RS-485. Pro napájení doporučujeme vyhradit jeden pár pro kladný a jeden pár pro záporný pól napájení. Umístění čidel Čidla předpokládají umístění na stěně vždy měřícím čidlem směrem dolů. Doba reakce čidla vlhkosti Je třeba počítat s tím, že na zvýšení vlhkosti čidlo reaguje téměř okamžitě, ale směrem dolů je reakce podstatně pomalejší. 10

11 Nastavení adresy 11

12 Připojení senzoru Čidlo teploty a vlhkosti HTemp-485 lze připojit na sběrnici RS-485 několika způsoby: Přímé připojení na 4 vodiče Používá se v rozlehlých skladech, vyžaduje zkušenosti s připojováním RS485 sběrnice. Doporučujeme pouze velmi zkušeným uživatelům, nebo instalačním firmám. RJ45 Připojení senzorů proti rozbočovači S-Hub nebo jeden teploměr přímo do RJ45 konektoru s RS-485 na jednotce Poseidon RJ45 / přímo - Připojení více senzorů rozbočovačem S-Hub Pro připojení čidla na TP kabel s konektorem RJ45 nepotřebujete konvertor Poseidon B-Cable. TP kabel s konektorem RJ45 můžete připojit přímo do svorkovnice. Pokud připojujete pouze jedno čidlo, použijte konfiguraci "LAST" (detail zapojení). Pokud připojujete čidla do jednotky S-Hub, použijte pro všechna čidla kromě posledního konfiguraci "MIDDLE" (detail zapojení): Svorky: GND (-) = RJ45: 7 (hnědo/bílá) Svorky: Vcc (+) = RJ45: 8 (hnědá) Svorky: RS-485 (A) = RJ45: 5 (modro/bílá) + 6 (zelená) Svorky: RS-485 (B) = RJ45: 4 (modrá) + 5 (zeleno/bílá) Na obrázku je předchozí verze čidla, připojení kabelů je shodné. Detaily o připojení přímo na RJ45 kabel najdete ve spodní části na stránce Poseidon B-Cable 12

13 Obsah dodávky Kompletní dodávka obsahuje tyto položky: Teplotní a vlhkostní čidlo HTemp-485 Box2 Bezpečnost práce Zařízení odpovídá požadavkům norem platných v ČR, je provozně odzkoušeno a je dodáváno v provozuschopném stavu. Pro udržení zařízení v tomto stavu je nutno řídit se dále uvedenými požadavky na bezpečnost provozu a údržbu zařízení. Pokud nebude zařízení užíváno způsobem jaký doporučuje výrobce může dojít k porušení ochrany kterou zařízení poskytuje! Zařízení nesmí být nadále používáno zejména pokud: Je viditelně poškozeno Řádně nepracuje Uvnitř zařízení jsou uvolněné díly Bylo vystaveno déletrvající vlhkosti, nebo zmoklo Bylo nekvalifikovaně opravováno neautorizovaným personálem Použije-li se zařízení jiným než určeným způsobem, může být ochrana poskytovaná zařízením narušena. Vypínač nebo jistič a prostředky nadproudové ochrany musí byt součástí nadřazeného konstrukčního celku. V případě jakýchkoliv problémů s instalací a zprovozněním se můžete obrátit na technickou podporu: s.r.o. support@hwg.cz U Pily Praha 4 Tel Pro kontakt na technickou podporu si připravte přesný typ vašeho zařízení (naleznete na výrobním štítku). 13
