1 VUT v Brně Fakulta strojního inženýrství Hlavňové palné zbraně úvodní cvičení Róbert Jankových (jankovych@fme.vutbr.cz ) Brno, 27. září 2012

2 Osnova 1. Školení z bezpečnosti práce se zbraní a střelivem 2. Provozní řád střelnice TRIGGER service bezpečná manipulace se zbraní a střelivem 3. Semestrální práce zadání 4. Závěrečný test ukázka

3 Studijní literatura

4 Bezpečná manipulace se zbraněmi a střelivem jako proces Zdravotní způsobilost Střelecká způsobilost Znalost zbraní a střeliva Znalost provozního řádu střelnice Kontrola zbraně před střelbou Proces bezpečné manipulace Nabití zbraně Střelba na terč Kontrola zbraně po střelbě Neohrožení sebe a ostatních osob Neohrožení okolí (majetku, životního prostředí,...)

5 Střelba - speciální typ senzomotorického výkonu schopnost zaujmout vhodný střelecký postoj, potřebná míra koncentrace, schopnost přesně zamířit zbraň, zvládnutí správné motoriky prstu při spouštění a při výstřelu. KAŽDÝ VÝSTŘEL JE SAMOSTATNÝ POHYBOVÝ VÝKON KAŽDÝ VÝSTŘEL VYŽADUJE ZNAČNOU ÚROVEŇ SEBEKONTROLY

6 vyhláška Ministerstva zdravotnictví č. 493/2002 Sb., příloha č. 1 schopnost správně ovládat zbraň a střelivo posuzována správcem střelnice/instruktorem různé stupně zdravotního omezení sebekontrola Zdravotní způsobilost

7 Střelecká způsobilost -4,0-3,0-2,0-1,0 0,0 1,0 2,0 3,0 4,0

8 Způsobilost procesu střelby (shooting process capability) schopnost procesu střelby trvale zasahovat požadovaný cíl. - ve smyslu požadavku, aby každý zásah byl v definovaném cíli (např. v kruhu o poloměru 200 mm) a - ve smyslu požadavku, aby každý zásah měl minimální vzdálenost od těžiště definovaného cíle (záměrný bod)

9 Zdroje variability procesu střelby body zásahu Střelec Vlastní zbraň Střelivo Výsledek procesu střelby Zaměřovač Závažnost situace Prostředí -40

10 T = 200 mm Poloměr zásahu na vzdálenost d d y d r d x 2 d y 2 d x d r 0

11 Poloměr zásahu Jankových Pi vz série Série střelby 1. série 2.série 3. série 4. série 5. série Proměnná Číslo zásahu a čas střelby x[mm] y[mm] r[mm] 70,7 78,1 63,2 25 x[mm] y[mm] r[mm] 60,8 50,0 44,7 25 x[mm] y[mm] r[mm] 41,2 67,1 53,9 25 x[mm] y[mm] r[mm] 26,9 55,9 44,7 25 x[mm] y[mm] r[mm] 36,1 55,9 51,

12 Index způsobilosti série Série střelby Proměnná Číslo zásahu a čas střelby Poloměr zásahu série Směrod. odchylka poloměru 25 x[mm] série 25 y[mm] r[mm] 70,7 78,1 63,2 70,69 7,4285 d c s požadavek na střelbu variabilita procesu střelby na vzdálenost d 25 s r n i 1 ( 25 r i n 1 25 r) 2 25 c s s 25 r r 1,32

13 Index způsobilosti procesu střelby 25 c s s r r směrodatná odchylka procesu 25 R 25 R 25 s r d 2 1,693

14 Série střelby Proměnná Číslo zásahu a čas střelby Poloměr série Charakteristiky procesu střelby Směrod. odchylka poloměru Rozpětí poloměru série Index způsobilosti série Požadavek F=200 Směrod. odchylka poloměru Index způsobilosti 25 x[mm] série 25 y[mm] ,32 25 r[mm] 70,7 78,1 63,2 70,69 7, , x[mm] série 25 y[mm] ,95 25 r[mm] 60,8 50,0 44,7 51,85 8, , x[mm] série 25 y[mm] ,18 12,4792 1,25 25 r[mm] 41,2 67,1 53,9 54,05 12, , x[mm] série 25 y[mm] ,31 25 r[mm] 26,9 55,9 44,7 42,52 14, , x[mm] série 25 y[mm] ,69 25 r[mm] 36,1 55,9 51,0 47,65 10, ,8462 PRŮMĚRY 53, , ,1273 1,

15 Statistický význam indexu způsobilosti -4,0-3,0-2,0-1,0 0,0 1,0 2,0 3,0 4,0

16 Statistický význam vypočteného indexu způsobilosti 6(1,25) p p 7,5 u 2 3,75 F(3,75) 3,75 f ( u) du 0, ,75

17 Znalost zbraní a střeliva Konstrukce a funkce zbraně a střeliva Ovládací prvky dané zbraně Činnost při kontrole zbraně před střelbou Činnost při nabíjení a zajištění zbraně Činnost při střelbě Činnost při vzniku závady Činnost po ukončení střelby (kontrola zbraně po střelbě, odložení zbraně na určené místo)

18 Pistole konstrukce, funkce, ovládací prvky

19 Kontrola zbraně před střelbou 1/3 Proces bezpečné manipulace Kontrola zbraně před střelbou Nabití zbraně Střelba na terč Kontrola zbraně po střelbě Činnost zahájena pouze po povelu NABÍJET! vyjmutí zásobníku (2/3), kontrola, zda pohyb závěru je při ruční manipulaci bez závad, zda na zbrani nejsou podezřelá/ nedovolená poškození (3/3), kontrola, zda ve zbrani (nábojové komoře, nábojišti, šachtě pro zásobník, ) není náboj (3/3)

20 Vyjmutí zásobníku 2/3 Uchopte pistoli do pravé ruky a zamiřte její hlaveň do prostoru Vašeho terče! (Správné uchopení proveďte tak, že otevřenou dlaň střílející ruky položte na rukojeť pistole tak, aby se ukazováček opíral o lučík pistole a palec a zbývající tři prsty pevně podebraly její rukojeť! Pistoli při zvedání v ruce natáčejte tak, aby její hlaveň neustále mířila na terč! ) Palcem střílející ruky (nebo palcem volné ruky) stiskněte zádržku zásobníku! (Zásobník se uvolní a vypadne z rámu). Volnou rukou vyjměte zásobník z rámu a odložte ho před sebe!

21 Kontrola funkce a stavu závěru, zda ve zbrani není náboj 3/3 Volnou rukou stáhněte závěr do zadní polohy a pohledem překontrolujte nábojovou komoru a další prostory, zda se ve zbrani nenachází náboj! Závěr pusťte! (Závěr se působením pružiny vrátí do přední polohy). Při stahování závěru a při jeho uvolnění kontrolujte, zda pohyb závěru je bez závad! (Po uvolnění závěru musí kohout zůstat v zadní, napnuté poloze. Pohyb závěru musí být plynulý bez zadrhávání) Pistoli odložte na původní místo tak, aby hlaveň mířila směrem k terči!

22 Proces bezpečné manipulace Nabití zbraně 1/4 Kontrola zbraně před střelbou Nabití zbraně Střelba na terč Kontrola zbraně po střelbě Naplnění zásobníku Vložení zásobníku do zbraně Zasunutí 1. náboje do nábojové komory Zajištění zbraně Zaujetí vyčkávací polohy se zbraní

23 Naplnění zásobníku 2/4 Zásobník uchopte volnou rukou ústím nahoru! Položte první náboj na přední část podavače a stlačte jej směrem dolů a dozadu, až se dotkne zadní stěny zásobníku! Další náboj umístěte na předcházející a zasuňte stejným způsobem! Je vhodné palcem ruky, která drží zásobník, poněkud stlačit sloupec nábojů při vkládání dalších nábojů. Zásobník ponechte v nestřílející ruce!

24 Vložení zásobníku do zbraně a zasunutí 1. náboje do nábojové komory 3/4 Střílející rukou uchopte pistoli a zamiřte ji na svůj terč! Po namíření hlavně na terč vsuňte plný zásobník do pistole a přesvědčte se, že je zachycen zádržkou zásobníku! Palcem a ohnutým ukazováčkem volné ruky uchopte drážkovanou část závěru! Závěr rázně stáhněte směrem dozadu až na doraz a vypusťte! (Bicí mechanismus zůstane napnutý a do nábojové komory je zasunut náboj. Nyní je pistole nabita).

25 Zajištění zbraně a zaujetí vyčkávací polohy 4/4 Palcem střílející ruky přesuňte pojistku směrem nahoru do zajištěné polohy, až se zakryje červená značka! (Tím je zablokován spoušťový mechanismus a závěr, takže není možné vystřelit, ani pohybovat se závěrem). Přitáhněte pistoli k tělu tak, že ji držíte střílející rukou a volnou rukou ji podepřete v místě zásobníku! Při změně polohy stále udržujete hlaveň namířenou směrem k terči! Čekejte na povel řídícího střelby k zahájení střelby.

26 Proces bezpečné manipulace Střelba na Kontrola zbraně před střelbou Nabití zbraně Střelba na terč Kontrola zbraně po střelbě terč 1/7 Činnost zahájena pouze po povelu Na terč pálit! Zamíření pistole na terč (1/7) Obouručné uchopení pistole (doporučeno pro začátečníky) (1/7) Zaujetí (úprava) střeleckého postoje (3/7) Odjištění pistole a přesné zamíření (4/7) Mířená střelba prst na spoušť, kontrolování zamíření, zadržení dechu, spouštění (5/7-7/7)

27 Zamíření pistole na terč, obouručné uchopení pistole 2/7 Pistoli předsuňte před sebe a zamiřte na terč! Dlaň střílející ruky posuňte maximálně nahoru do oblouku pod ostruhou, aby držení pistole bylo dostatečně pevné, ale nikoliv křečovité! Ukazováček ponechte až do okamžiku před spouštěním volně položený ze strany na lučíku! Volnou ruku přiložte tak, že dlaň a prsty těsně obepínají spodní část střílející ruky!

28 Zaujetí (úprava) střeleckého postoje 3/7 Zaujměte (opravte) svůj střelecký postoj! (Pro začátečníka střílejícího obouruč je nejvhodnější čelní postoj, kdy jsou mírně pokrčená kolena, noha na opačné straně střílející ruky je mírně předsunuta. Optimální rozkročení nohou do stran si každý zvolí sám v rozmezí cm. Horní polovina těla je nevýrazně nakloněna dopředu tak, aby hlava a ramena byly před boky. Obě ruce jsou napnuté v loktech, ale ne křečovitě. Hlava by neměla být předkloněna, zakloněna ani skloněna ke straně.)

29 Odjištění pistole a přesné zamíření 4/7 Palcem střílející ruky nebo palcem volné ruky přesuňte pojistku směrem dolů do odjištěné polohy! Proveďte přesné zamíření! (tj. nastavení záměrné (spojnice oko muška - hledí cíl) na střed cíle, což znamená nastavení vrcholu mušky a středu hledí do osy se středem desítky.)

30 Mířená střelba 5/7 Přesuňte ukazováček střílející ruky na spoušť! Překontrolujte správnost zamíření! (Základem správného míření otevřenými mířidly je vzájemná poloha hledí a mušky, nazvaná rovná muška. Znamená to, že muška je umístěna v hledí tak, aby její horní hrana byla ve stejné výši jako horní hrana hledí a přesně uprostřed zářezu hledí. Tato horní linie hran hledí a mušky musí být rovnoběžná se zemí. Zraková ostrost je soustředěná na mušku.)

31 Správnost dýchání, zadržení dechu 6/7 Ověřte správnost dýchání! (Dýchací pohyby vyvolávají pohyb pistole a změny v zamíření. Proto se zásadně míří a spouští při zadržení dechu, a to v takzvané apnoické pauze, tedy v přirozeně vznikající přestávce mezi nádechem a výdechem.optimální doba míření, tedy od začátku míření do spuštění, by neměla být delší než asi 6-12 sekund. Po posledním normálním výdechu proveďte hlubší nádech, zadržení dechu, nenásilné prodloužení apnoické pauzy se současným přesným navedením zbraně do středu terče!

32 Spouštění výstřel 7/7 Pomalu a plynule, bez zastavení, stlačujte spoušť až do okamžiku výstřelu! (Spouštění je rozhodující pro přesnost výstřelu. Při plynulém (bez zastavení) stlačování spouště okamžik výstřelu přesně neurčujeme, je náhodný ). Doba stlačování spouště by neměla trvat déle než asi 1,5-2,5 sekundy, ale po nácviku postačí také asi 0,5 1 sekunda. Po výstřelu začněte normálně dýchat, uvolněte spoušť a činnosti k dalším výstřelům zopakujte! (Po posledním výstřelu zůstane závěr zachycen za svůj záchyt v zadní poloze).

33 Proces bezpečné manipulace Kontrola po Kontrola zbraně před střelbou Nabití zbraně Střelba na terč Kontrola zbraně po střelbě střelbě 1/3 Činnost zahájena pouze po povelu K prohlídce zbraň! Vyjmutí zásobníku, kontrola řídícím střelby (2/3) Uvolnění závěru (3/3) Uvolnění bicího ústrojí (3/3) Vložení zásobníku a odložení zbraně (3/3) Přivolání terče (3/3)

34 Spouštění výstřel 2/3 Po posledním výstřelu uvolněte spoušť, přitáhněte si k tělu pistoli a čekejte na pokyn řídícího střelby! (např. K prohlídce zbraň! ) Palcem střílející ruky (nebo palcem volné ruky) stiskněte zádržku zásobníku! (Zásobník se uvolní a vypadne z rámu) Volnou rukou vyjměte zásobník z rámu a přiložte ho k výhoznému okénku na závěru pistole! (Řídící střelby provede kontrolu zásobníku i nábojové komory. V případě potřeby si polohu pistole nebo zásobníku upraví tak, aby spolehlivě zjistil, že zásobník i komora jsou bez nábojů).

35 Spouštění výstřel 3/3 Po obdržení pokynu od řídícího střelby (např. V pořádku, pistoli můžete uvést do původního stavu! : Palcem střílející ruky (nebo palcem volné ruky) stiskněte záchyt závěru! (Závěr je uvolněn a působením vratné pružiny se vrátí do pření polohy). Palcem volné ruky přidržte kohoutek, stlačte spoušť a opatrně spusťte kohout do přední polohy! Vložte zásobník a odložte pistoli na původní místo! Přivolejte svůj terč!

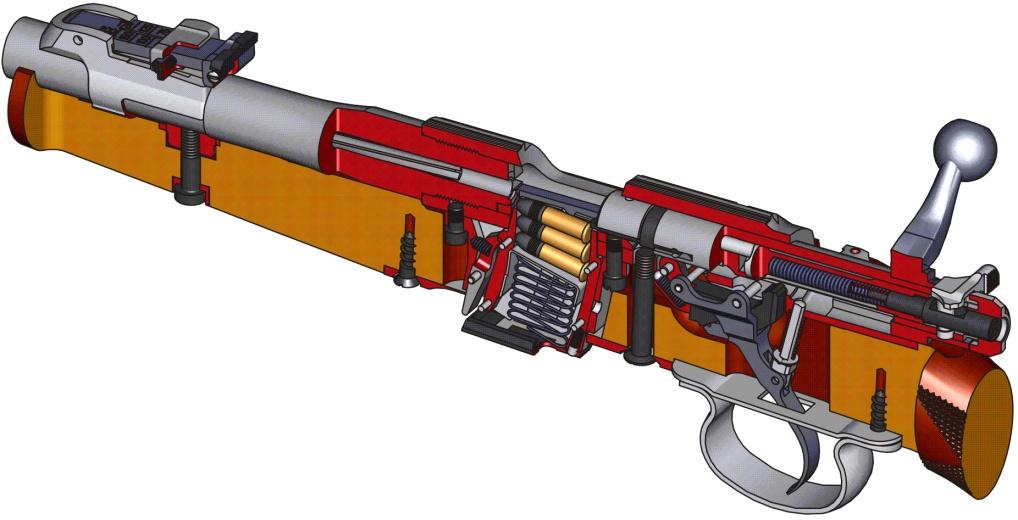

36 Malorážka CZ 452, 453

37 Brno 801,2

38 Hodnocení předmětu Klasifikovaný zápočet (zápočet) je udělen na základě zápočtového testu (13 otázek z probrané látky na přednáškách 50%) a vypracované semestrální práce - 50%). Téma semestrální práce se musí vázat k problematice probírané v rámci cvičení a student si jej volí sám. Hodnotí se originalita, rozsah a úroveň splnění náležitostí závěrečné práce. Kontrolní otázky z 1. Přednášky (Základy konstrukce hlavňových palných zbraní): Objasněte klasifikaci střelných zbraní podle druhu Objasněte pojem hlavňová palná zbraň Objasněte klasifikace HPZ dle stupně automatizace

39 Ukázka otázek do testu z T1 Podle stupně automatizace dělíme hlavňové palné zbraně na a) jednoranové a opakovací, částečně automatizované, samonabíjecí, automatické b) automatické a neautomatické (ruční) c) jednoranové, zlamovací, částečně automatizované, samonabíjecí, automatické Hlavňová palná zbraň je a) druh palné zbraně u které dochází k pohonu střely v uzavřeném proměnném objemu hlavně b) druh střelné automatické nebo neautomatická (ruční) kulové, brokové nebo kombinované zbraně c) druh palné zbraně u které dochází k pohonu střely chemicko-tepelnou přeměnou střeliviny

40 Semestrální práce 1 Studie zbraní Přehled konstrukčních principů současných pistolí, revolverů, malorážek, plynových zbraní, loveckých brokovnic, loveckých kulovnic, kombinovaných zbraní, sportovních zbraní (vybrat jeden druh, příp. zajímavou zbraň). Konstrukční princip zvolené pistole, revolveru, malorážky, plynové zbraně, lovecké brokovnice, lovecké kulovnice, kombinované zbraně, sportovní zbraně. Vytvoření projektu dané části nebo celku ve vhodném sw prostředí (inventor, autocad, ) Sportovní a lovecké zbraně / zlamovací Zpracovat přehled sportovních/loveckých zbraní daného druhu, kategorie a jejich konstrukce (TTD, výrobce, patentová ochrana a užitný/průmyslový vzor jednotlivého produktu, teritoria výroby zbraní, cena atd.). Pažby loveckých a sportovních zbraní Zpracovat přehled pažeb současných výrobců loveckých/sportovních zbraní (konstrukce, materiál, povrchová úprava). Vytvořit návrh jednotypových schémat vyráběných pažeb a navrhnout postup jejich hodnocení pro různé účely.
