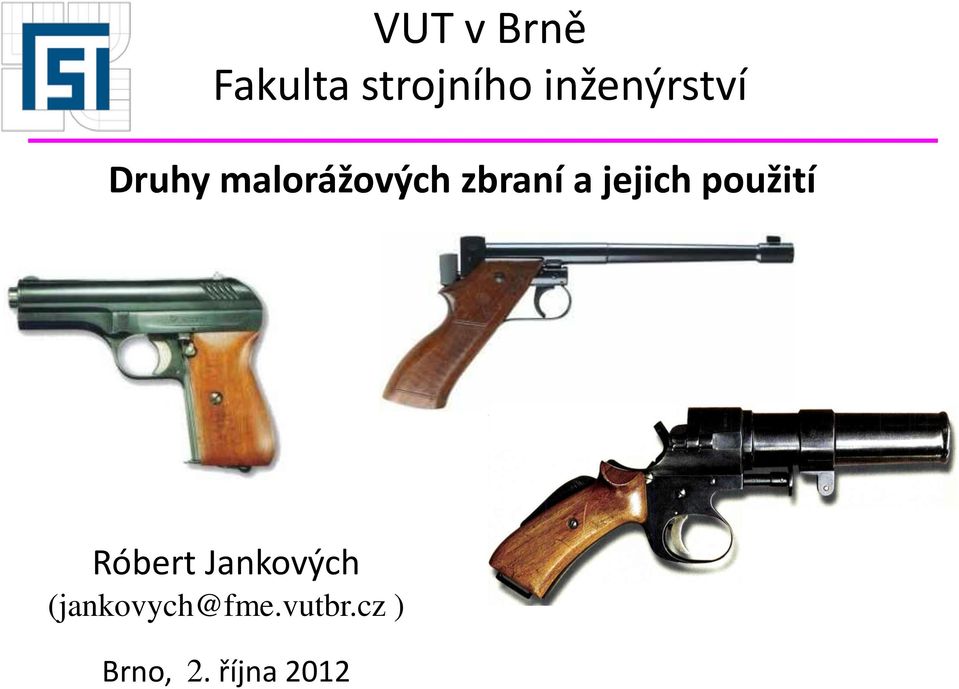

1 VUT v Brně Fakulta strojního inženýrství Druhy malorážových zbraní a jejich použití Róbert Jankových (jankovych@fme.vutbr.cz ) Brno, 2. října 2012

2 Studijní literatura

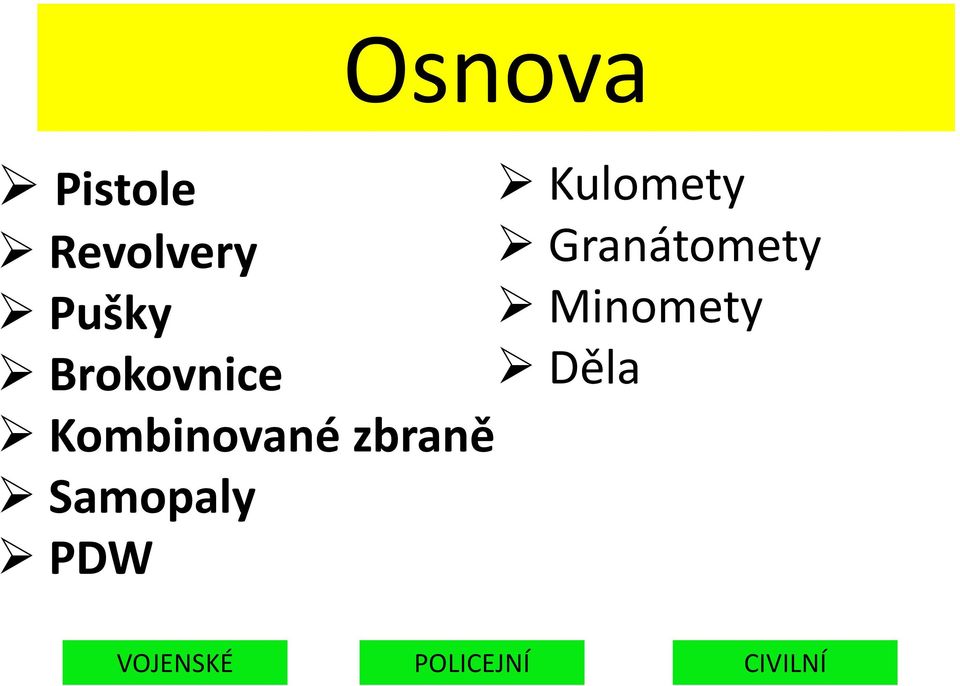

3 Osnova Pistole Kulomety Revolvery Granátomety Pušky Minomety Brokovnice Děla Kombinované zbraně Samopaly PDW VOJENSKÉ POLICEJNÍ CIVILNÍ

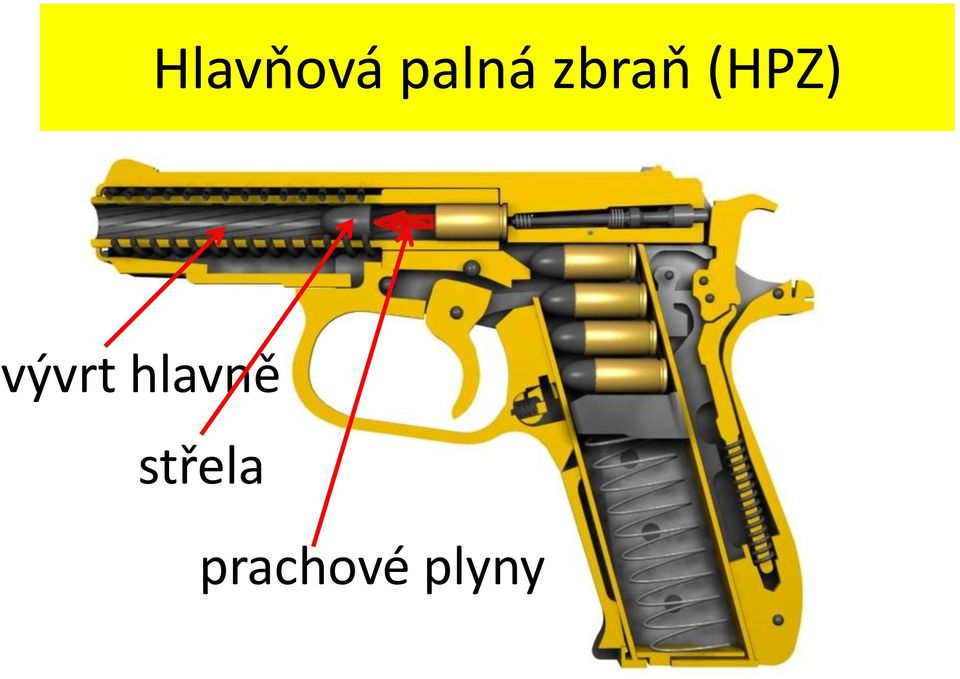

4 Hlavňová palná zbraň (HPZ) vývrt hlavně střela prachové plyny

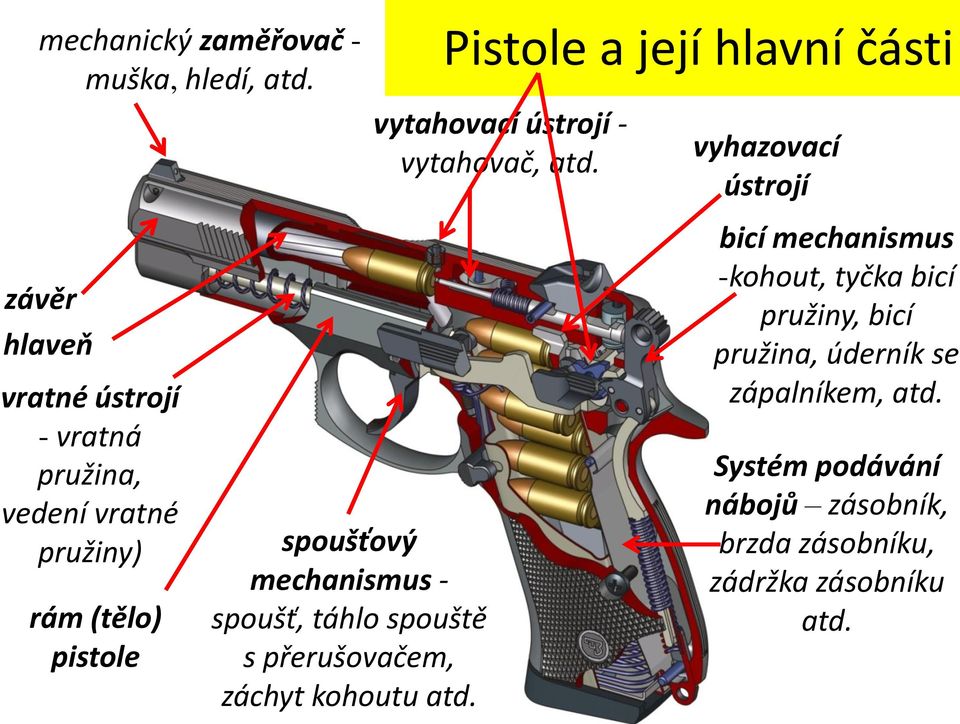

5 mechanický zaměřovač - muška, hledí, atd. závěr hlaveň vratné ústrojí - vratná pružina, vedení vratné pružiny) rám (tělo) pistole spoušťový mechanismus - spoušť, táhlo spouště s přerušovačem, záchyt kohoutu atd. Pistole a její hlavní části vytahovací ústrojí - vytahovač, atd. vyhazovací ústrojí bicí mechanismus -kohout, tyčka bicí pružiny, bicí pružina, úderník se zápalníkem, atd. Systém podávání nábojů zásobník, brzda zásobníku, zádržka zásobníku atd.

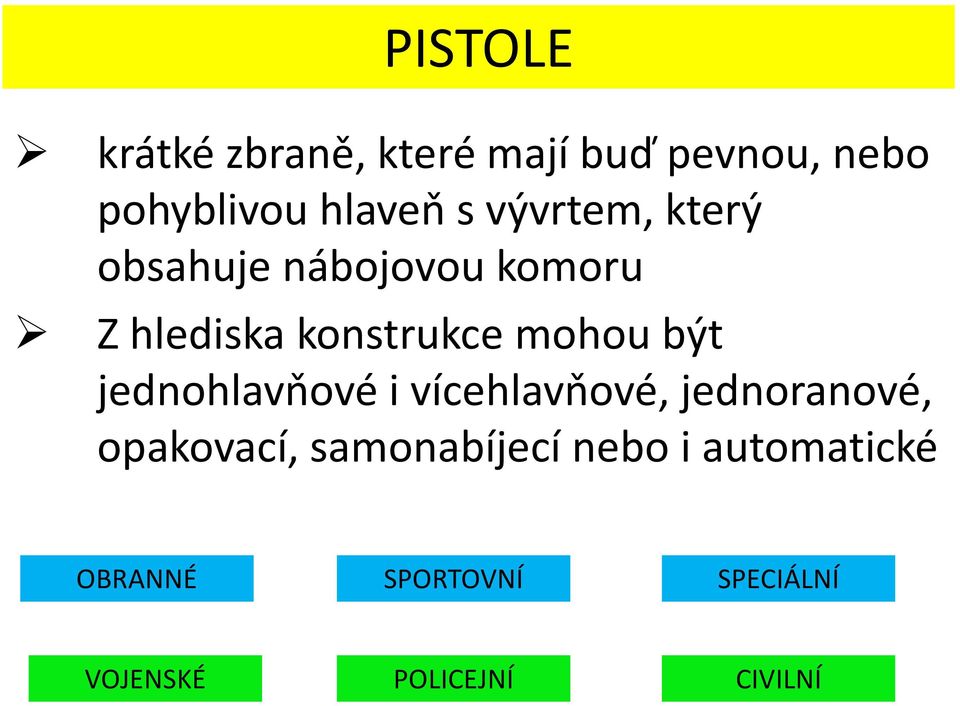

6 PISTOLE krátké zbraně, které mají buď pevnou, nebo pohyblivou hlaveň s vývrtem, který obsahuje nábojovou komoru Z hlediska konstrukce mohou být jednohlavňové i vícehlavňové, jednoranové, opakovací, samonabíjecí nebo i automatické OBRANNÉ SPORTOVNÍ SPECIÁLNÍ VOJENSKÉ POLICEJNÍ CIVILNÍ

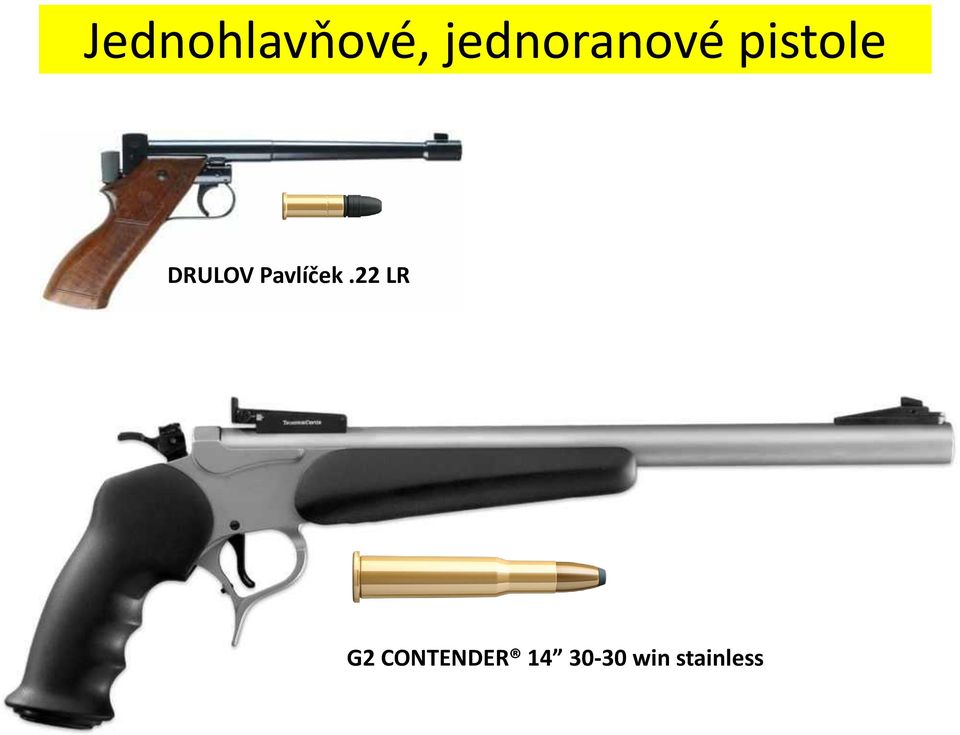

7 Jednohlavňové, jednoranové pistole DRULOV Pavlíček.22 LR G2 CONTENDER win stainless

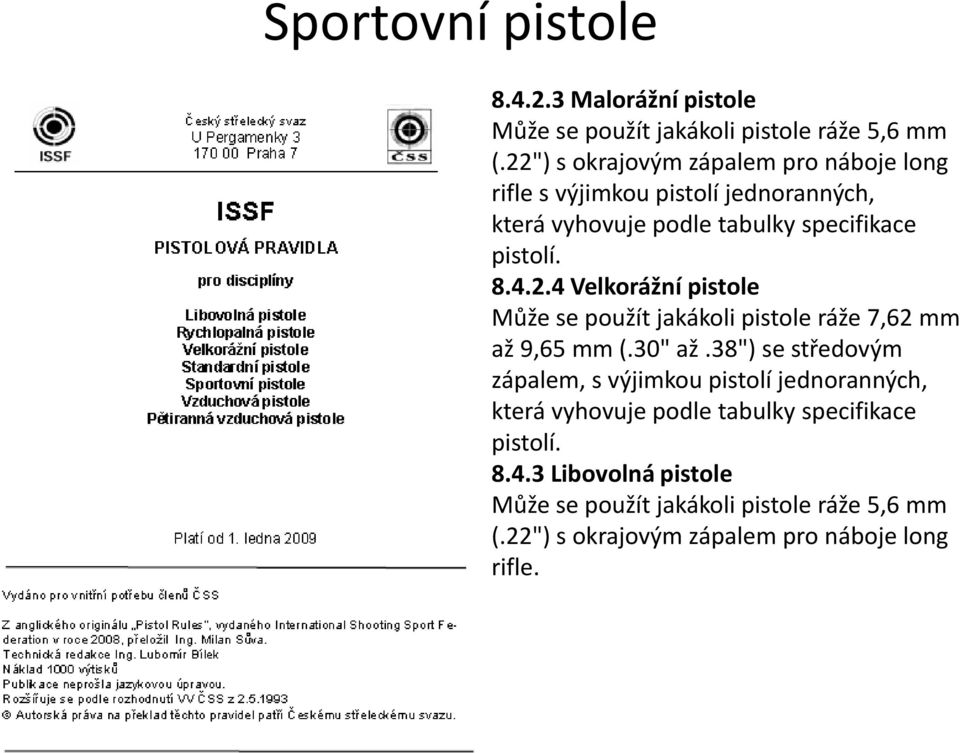

8 Sportovní pistole Malorážní pistole Může se použít jakákoli pistole ráže 5,6 mm (.22") s okrajovým zápalem pro náboje long rifle s výjimkou pistolí jednoranných, která vyhovuje podle tabulky specifikace pistolí Velkorážní pistole Může se použít jakákoli pistole ráže 7,62 mm až 9,65 mm (.30" až.38") se středovým zápalem, s výjimkou pistolí jednoranných, která vyhovuje podle tabulky specifikace pistolí Libovolná pistole Může se použít jakákoli pistole ráže 5,6 mm (.22") s okrajovým zápalem pro náboje long rifle.

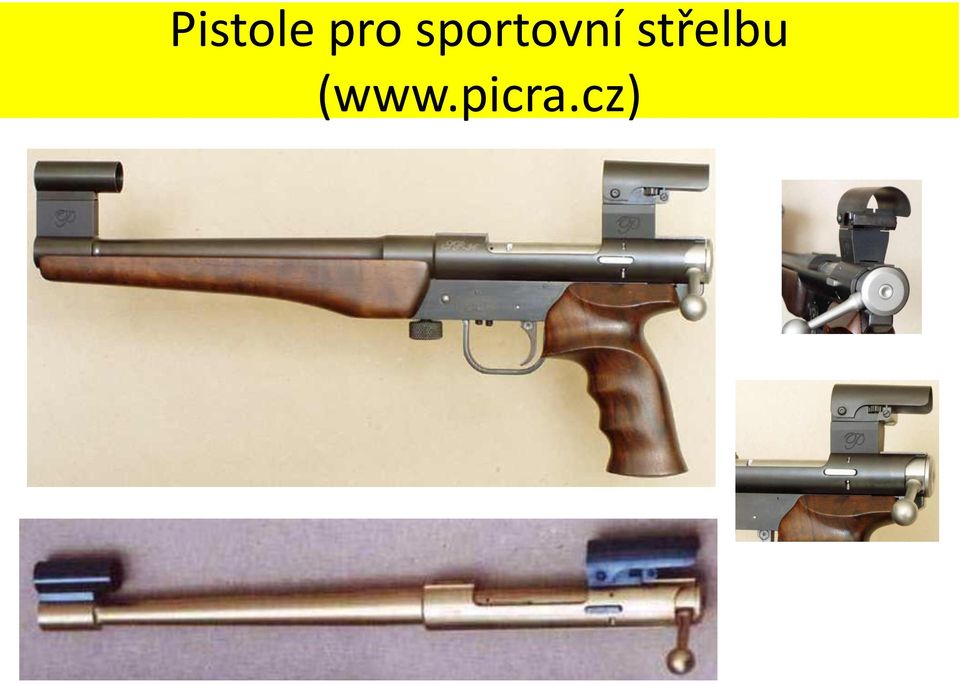

9 Pistole pro sportovní střelbu (

10

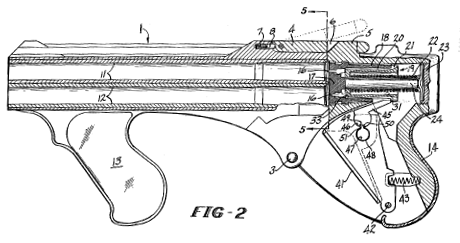

11 Vícehlavňové pistole ( Cobra Derringer Multi 4 Barrel Set-.22LR/.22Magnum/.25 Auto/.32 Auto

12 Opakovací pistole Gaulois No. 1

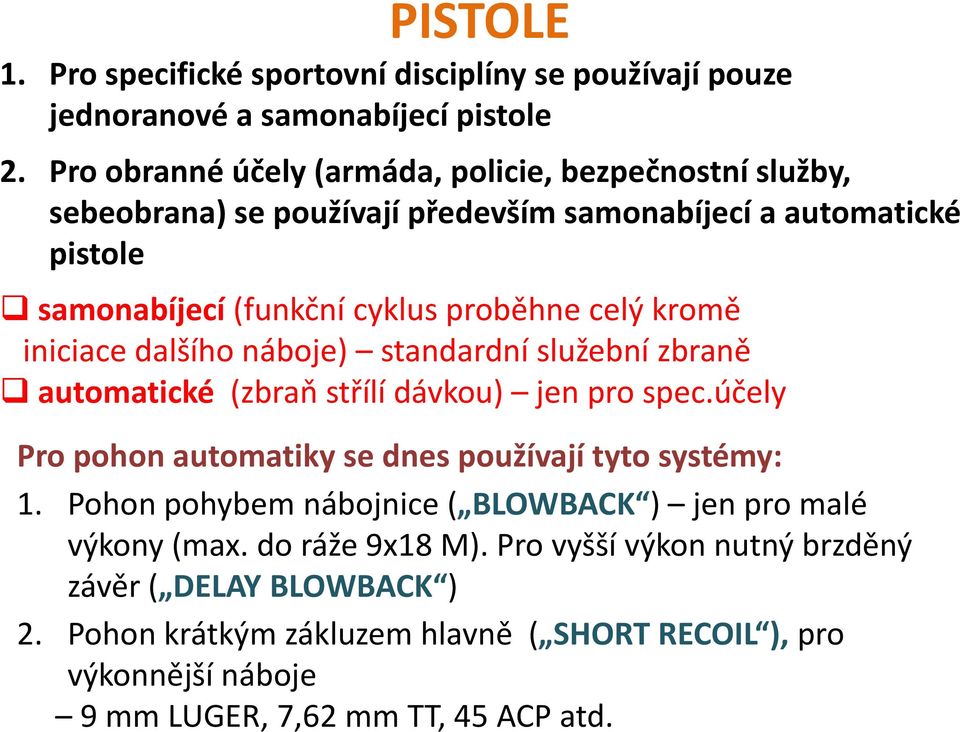

13 Pro pohon automatiky se dnes používají tyto systémy: 1. Pohon pohybem nábojnice ( BLOWBACK ) jen pro malé výkony (max. do ráže 9x18 M). Pro vyšší výkon nutný brzděný závěr ( DELAY BLOWBACK ) 2. Pohon krátkým zákluzem hlavně ( SHORT RECOIL ), pro výkonnější náboje 9 mm LUGER, 7,62 mm TT, 45 ACP atd. PISTOLE 1. Pro specifické sportovní disciplíny se používají pouze jednoranové a samonabíjecí pistole 2. Pro obranné účely (armáda, policie, bezpečnostní služby, sebeobrana) se používají především samonabíjecí a automatické pistole samonabíjecí (funkční cyklus proběhne celý kromě iniciace dalšího náboje) standardní služební zbraně automatické (zbraň střílí dávkou) jen pro spec.účely

14 PISTOLOVÉ NÁBOJE pro obrané účely 9 mm Makarov (vz.82) 9 mm LUGER (9x19 NATO) 7,62 TT (7,62x33) 9x19 7,65x17 Browning

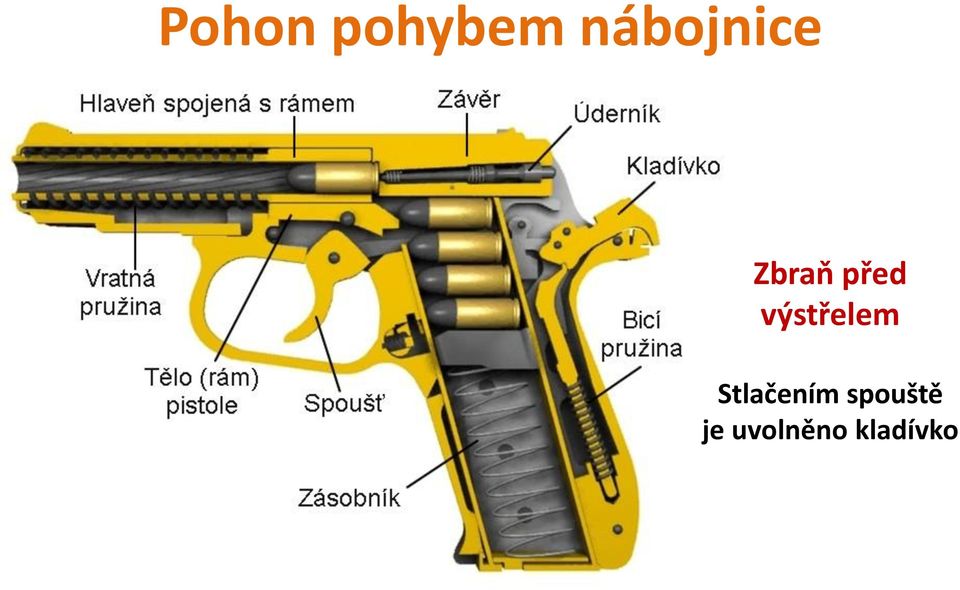

15 Pohon pohybem nábojnice Zbraň před výstřelem Stlačením spouště je uvolněno kladívko

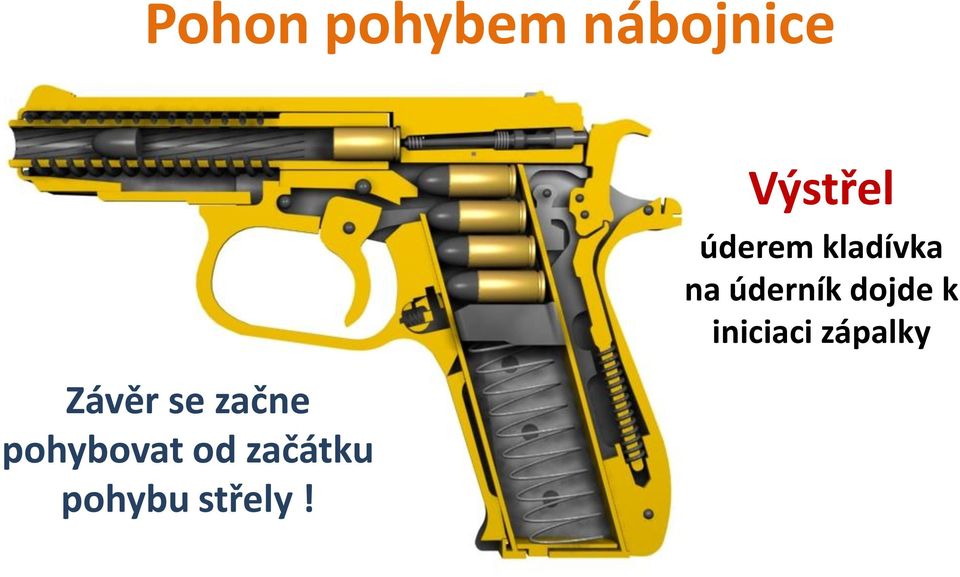

16 Pohon pohybem nábojnice Závěr se začne pohybovat od začátku pohybu střely! Výstřel úderem kladívka na úderník dojde k iniciaci zápalky

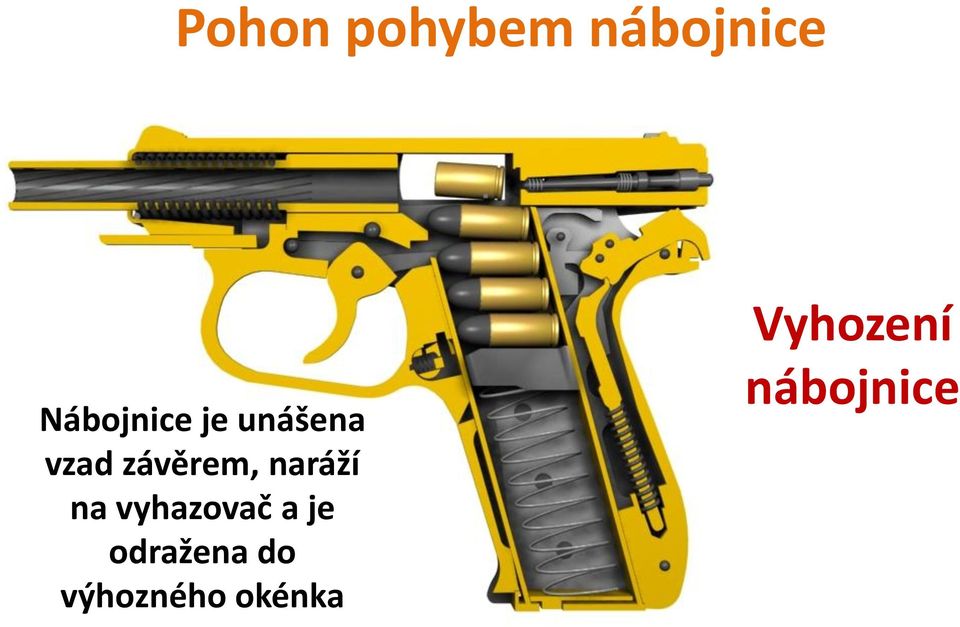

17 Pohon pohybem nábojnice Nábojnice je unášena vzad závěrem, naráží na vyhazovač a je odražena do výhozného okénka Vyhození nábojnice

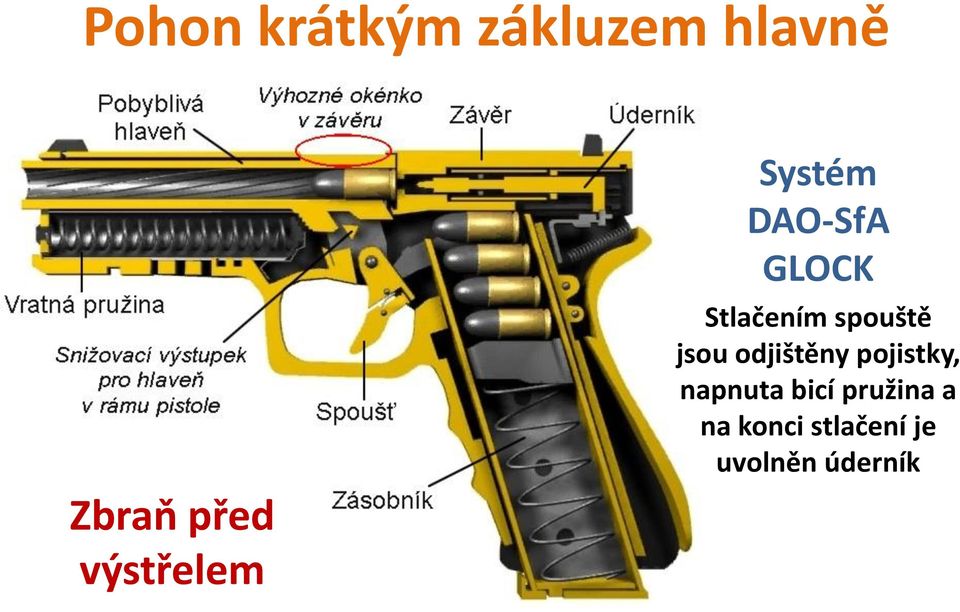

18 Pohon krátkým zákluzem hlavně Zbraň před výstřelem Systém DAO-SfA GLOCK Stlačením spouště jsou odjištěny pojistky, napnuta bicí pružina a na konci stlačení je uvolněn úderník

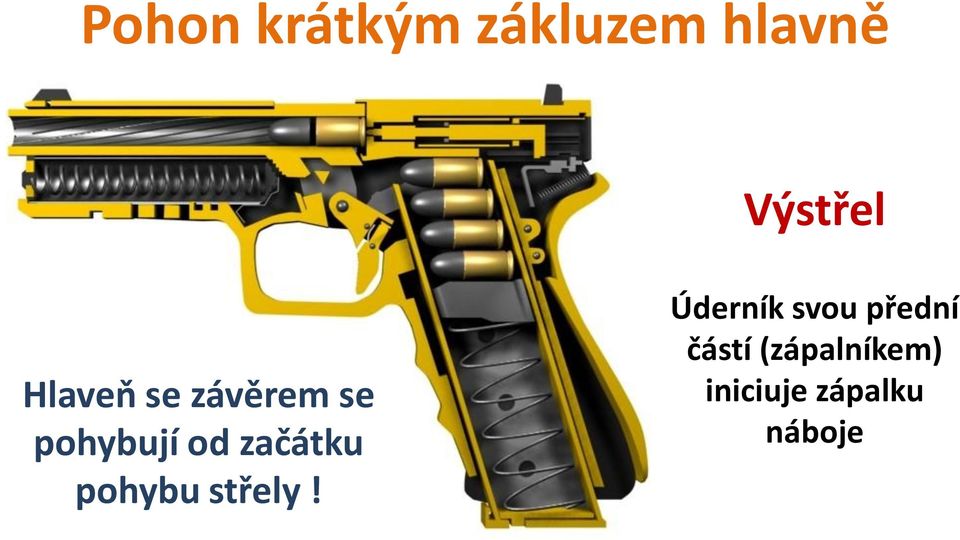

19 Pohon krátkým zákluzem hlavně Výstřel Hlaveň se závěrem se pohybují od začátku pohybu střely! Úderník svou přední částí (zápalníkem) iniciuje zápalku náboje

20 Pohon krátkým zákluzem hlavně Odemčení Hlaveň se po krátkém zákluzu (pohybu vzad) odpojí od závěru - blok hlavně se vysune z výhozného okénka)

21 Funkční diagram a cyklogram zbraně Cyklogram FN HP FD CZ 75 Čas FD GLOCK-17

22 CZ 75 Jedna z nejrozšířenějších pistolí světa, vysoce hodnocena, vyrobeno přes milion kusů ve všech verzích. Zavedena u Policie ČR (CZ 75D Compact aj.) i armády (CZ 75 B, BD, SP-01 Phantom-Tactical) CZ-75 standard CZ-75 BD

23 CZ 75 SP-01 Zbraň mistrů světa v bojové střelbě podle pravidel IPSC CZ-75 SP-01 Shadow Od této zbraně odvozeny sportovní a služební varianty SP-01 SHADOW (SHADOW Dualtone), SP-01 PHANTOM, resp. SP- 01 TACTICAL (pro AČR)

24 CZ 75 P-07 DUTY Nová generace služebních pistolí CZ-75 v rozměru COMPACT CZ 75 P-07 DUTY Nový spoušťový mechanismus (zlepšený průběh odporu spouště) lepší možnosti v použití ovládacích prvků zbraně nízká hmotnost (plastový rám) lepší ergonomie

25 GLOCK 17 GLOCK-17 standard Nejrozšířenější pistole světa (přes 5 mil. Ks) Vysoká bezpečnost při značné pohotovosti systém Safe Action (variace DAO) nemá manuální pojistku nízká hmotnost (platový rám) dobrá ergonomie (stálá inovace úchopu) rozsáhlé příslušenství

26 GLOCK 17 Originální systém zajištění bezpečnosti zbraně systém Safe Action (SfA) je variací známého systému DAO pouze spoušťové napínání (bezpečnost a pohotovost) Pro dosažení přiměřeného zdvihu a odporu spouště je bicí pružina předepnuta při nabití zbraně, přičemž energie pružiny v tomto stavu nedovoluje iniciaci náboje 3 stupně jištění, přičemž všechny pojistky se při zamýšleném odpálení automaticky odjišťují Pojistky: úderníková spoušťová spoušťové páky

27 GLOCK 17 POJISTKY Pojistka spoušťové páky Pojistka spouště Pojistka Úderníku (zápalníku)

28 Další rozšířené samonabíjecí pistole 7,62 mm TT-33 (Type 54) 7,62x25 Tokarev 7,65 mm Walther PP / CZ-50, 70 7,65x17 (7,65 Browning) 9mm PM 9x18 Makarov 9 mm H&K USP 9x19 (9 Luger) 9 mm Beretta 92 9x19 (9 Luger) 9 mm FN HP 9x19 (9 Luger) 9 mm Walther P-38 9x19 (9 Luger) 45 COLT 1911A1 aj. 45 ACP, 45 AUTO (11,43)

29 7,62 mm TT-33 (Tokarev) Náboj Tokarev 7,62x25 mm Klasická pistole Browningova typu s krátkým zákl. hlavně vyrobená ve velkém počtu před i po 2.sv.válce zejména v Číně jako Type 51 a 54

30 7,65 mm Walther PP Walther PP Walther PPK Český Walther CZ-50

31 9 mm H&K USP HK P8 Vojenská verze USP HK-USP řez

32 9 mm FN HP (systém Browning s výkyvnou hlavní) Předobraz moderních pistolí krátký zákluz systém SA střel.pohotovost (vyobrazena britská verze L9A1)

33 TTD vybraných pistolí srovnání v kategorii obranná pistole Označení Náboj (střela 7,5g) v 0 [m. s -1 ] E 0 [J] Hmotnost [kg] Kapacita zásobníku CZ 75 BD 9 x , CZ 75 P07 DUTY 9 x , H&K USP 9 x , Glock 17 9 x , Beretta 92 S 9 x , SIG P226 9 x ,830 13

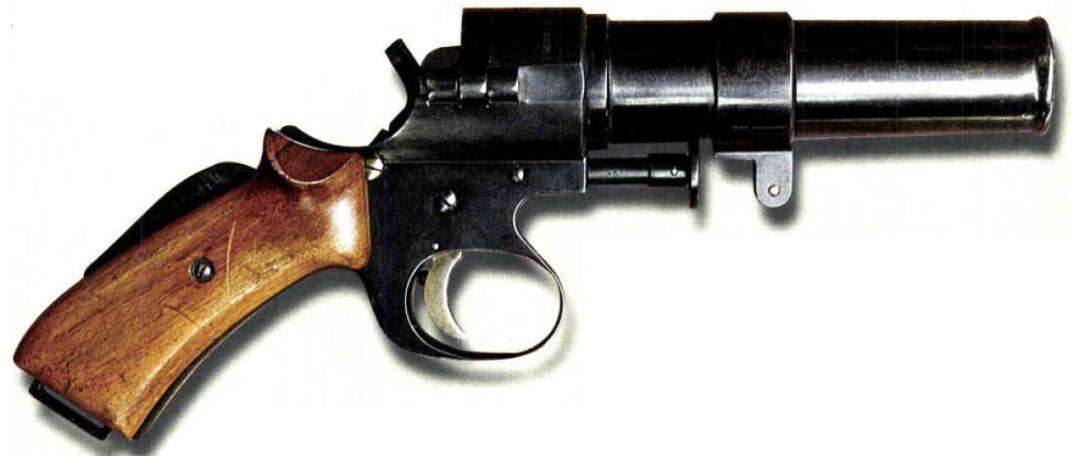

34 Speciální pistole signální (ČSR-ČR) 34,5 mm signální pistole vz ,5 mm signální pistole vz ,5 mm signální pistole vz. 44/67 26,5 mm signální pistole vz. 44/81

35 hlaveň Pušky a jejich hlavní části mechanický, příp i optický zaměřovač - muška, hledí, chránítko mušky atd. Systém podávání nábojů - nábojová schránka, dno schránky, západka dna schránky atd. bicí mechanismus - úderník, pružina úderníku, atd.) pouzdro závěru (lůžko) spoušťový mechanismus - spoušť, páka spouště, páka napínáčku, stavěcí šroub napínáčku, záchyt úderníku atd.) závěr typu Mauser pažba úplná - pažba, botka, poutka řemene atd)

36 Vytahovací ústrojí, vyhazovací ústrojí vytahovací ústrojí 15 Vytahovač 16 Kroužek vytahovače Vyhazovací ústrojí 44 Vyhazovač 45 Čep vyhazovače 46 Pružina vyhazovače 47 Kulička

37 Puška Vojenské Policejní LOVECKÉ SPORTOVNÍ speciální pušky (také karabiny, útočné pušky, kulovnice, odstřelovací pušky), kterými jsou dlouhé zbraně s drážkovaným vývrtem. Z hlediska stupně automatizace mohou být jednoranové, opakovací, samonabíjecí nebo VOJENSKÉ automatické POLICEJNÍ CIVILNÍ VOJENSKÉ A POLICEJNÍ Klasické vojenské pušky (opakovací), karabiny, útočné pušky Odstřelovací pušky Protitankové pušky, odstřelovací pušky pro speciální účely

38 Kulovnice jednohlavňová lovecká dlouhá zbraň s drážkovaným vývrtem určená pro střelbu kulovými náboji (dle ČSN ) z hlediska stupně automatizace je můžeme rozdělit na jednoranové, opakovací, samonabíjecí můžeme je také dělit podle počtu hlavní na jednohlavňové, dvouhlavňové, tříhlavňové a čtyřhlavňové. Dvojhlavňové a tříhlavňové lovecké zbraně s kulovými hlavněmi mají speciální názvy dvoják (dvě kulové hlavně vedle sebe), kulová kozlice (dvě kulové hlavně nad sebou), kulový troják (tří kulové hlavně)

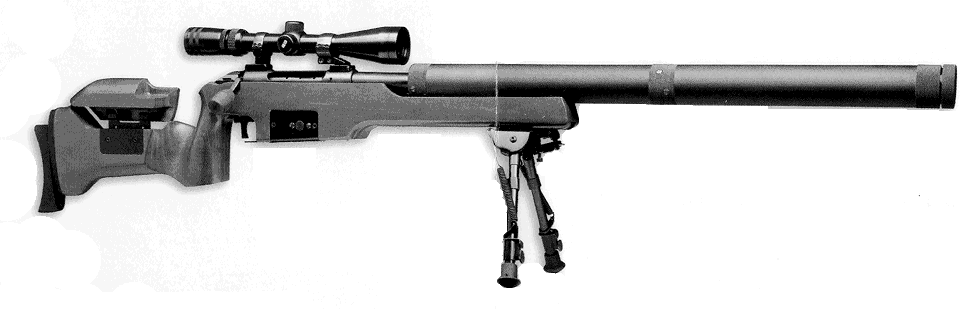

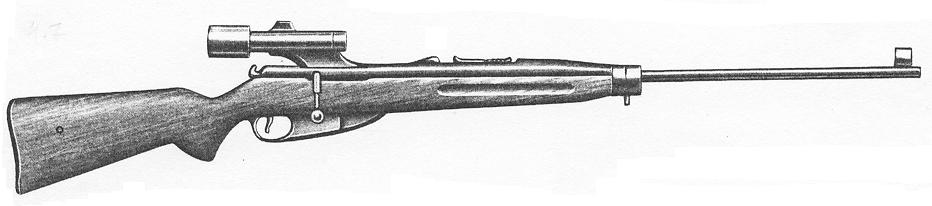

39 308 (308 W Subsonic) odstřelovací puška CZ 700 Odstřelovací pušky vývoj v ČR po 2.s.v. 7,62mm odstřelovací puška vz.54 7,62mm SN odstřelovací puška SVD Dragunov

40 DRUHY PĚCHOTNÍCH ZBRANÍ ve smyslu klasifikace NATO NAAG, skupina LCG-1 (Výzbroj sesednutého vojáka) Osobní zbraně - AP, PDW Základní zbraně jednotlivce - IW, OICW (puška, samopal) Lehké podpůrné zbraně LSW (SAW) Střední podpůrné zbraně - GPMG Středně těžké podpůrné zbraně HMG,OCSW, AG Doplňkové zbraně - OPu, G, RPTZ, BB Tato prezentace je spolufinancována Evropským sociálním fondem a státním rozpočtem České republiky.

41 Vojenské členění ZÁKLADNÍ ZBRANĚ JEDNOTLIVCE Individual Weapon (IW) Základní zbraní jednotlivce soudobé pěchoty je útočná puška (assault rifle), v těchto puškových rážích (převažují malé ráže a zkrácené náboje, nově také návrat puškových nábojů standardního výkonu) u spec. jednotek i samopal (dříve základní) AKM

42 ZÁKLADNÍ ZBRANĚ JEDNOTLIVCE Individual Weapon (IW) Náboje Útočných pušek 7,62x54R (rus) - 1 7,62x51 NATO - 2 7,62x39 (rus) - 3 5,45x39 (rus) - 4 5,56x45 NATO - 5 5,8x42 (China) 6,8x43 (US) - exp.

43 ZÁKLADNÍ ZBRANĚ JEDNOTLIVCE Soudobé modulární útočné pušky v projektech NATO (AP) Alternativní použití ráží 5,56x45 mm 7,62x51 mm Několik délek hlavní pro každou ráži SCAR-L SCAR-H HK416 HK417

44 Brokovnice a jejich hlavní části hlavňový svazek předpažbí úplné - lišta předpažbí, předpažbí, atd. mechanický zaměřovač - přední muška, muška, záměrná lišta, atd. Vytahovací a vyhazovací mechanismus - vyhazováky, atd.) závěrový mechanismus - dvojitý hák, tečně uspořádané horní uzamykání typu Kersten, páka otevírací atd. spoušťový mechanismus typu Blitz - spoušť pro horní a dolní hlaveň, záchyty kladívek, pojistné záchyty atd. bicí mechanismus - kladívka, bicí pružiny atd. pažba úplná - pažba, malá botka, atd.

45 Klasifikace brokovnic (dle účelu) OBRANNÉ LOVECKÉ SPORTOVNÍ speciální Vojenské Policejní Pro sebeobranu Klasifikace brokovnic (dle stupně automatizace) Klasifikace brokovnic (dle počtu hlavní) Klasifikace brokovnic (dle ráže)

46 Kombinované zbraně kombinované zbraně, tj. především lovecké zbraně se dvěma a více hlavněmi, hlavně mají (většinou) různý vývrt (ČSN ) kombinované palné zbraně - Kombinovaná zbraň je palná zbraň s hlavní (hlavněmi) pro střelbu kulovými náboji nebo kulovými střelami, případně speciálními náboji nebo střelami pro kulovou zbraň a s hlavní (hlavněmi) pro střelbu brokovými náboji, případně speciálními náboji pro brokovou zbraň (Z119/2002)

47 dvojka broková kozlice brokový troják dvoják kulová kozlice kulový troják obojetnice kulobroková kozlice troják dvojákový troják trojče trojáček čtyřče

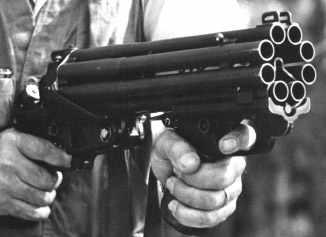

48

49 Samopaly Soudobé samopaly jako zbraň jednotlivce u speciálních jednotek (armáda a policie) a speciálních bezpečnostních služeb MP5SD2 Micro UZI PARA MP5A3 H&K MP5K-N (Navy)

50 PDW - OSOBNÍ ZBRANĚ PDW na mikrorážový náboj Ráže v zemích NATO: 5,7 x 28 mm (doporučeno) 4,6 x 30 mm 5,7x28 mm (FN SS190)

51 TTD vybraných zbraní v kategorii PDW Označení Náboj v 0 [m. s -1 ] Délka zbr. [mm] Hmotnost [kg] Kapacita zásobníku MP-7 4,6x /590 1,8 20, 40 P-90 5,7x28 SS PP2000 9x19, 7N (AP střela 4,2g) 340/582 1,4 20, 30 SAAB/Bofors CBJ- MS 6,5x /566 2,9 20, 30 Type 05 PDW 5,8x ,2 50

52 Ukázka otázek do testu z T2 9 x 19 (Luger) je označení ráže náboje a znamená, že: a) průměr vývrtu hlavně zbraně pro tento náboj v polích je přibližně 9 mm a délka nábojnice 19 mm, b) průměr střely tohoto náboje je maximálně 9 mm a délka nábojnice je přibližně 19 mm, c) nábojová komora zbraně pro tento náboj má průměr 9 mm a délku 19 mm. Střelivo je a) souhrnné označení nábojů a nábojek do hlavňových palných zbraní b) souhrnné označení nábojů, nábojek a střel do střelných zbraní c) souhrnné označení nábojů do střelných zbraní

53 Ukázka otázek do testu z T3 Lovecká dlouhá zbraň se dvěma kulovými hlavněmi vedle sebe je a) dvoják b) dvojka c) dvojáček Pistole z hlediska konstrukce mohou být a) jednohlavňové i dvouhlavňové, jednoranové, opakovací, samonabíjecí nebo i automatické b) jednohlavňové i vícehlavňové, opakovací a samonabíjecí c) jednohlavňové i vícehlavňové, jednoranové, opakovací, samonabíjecí nebo i automatické
