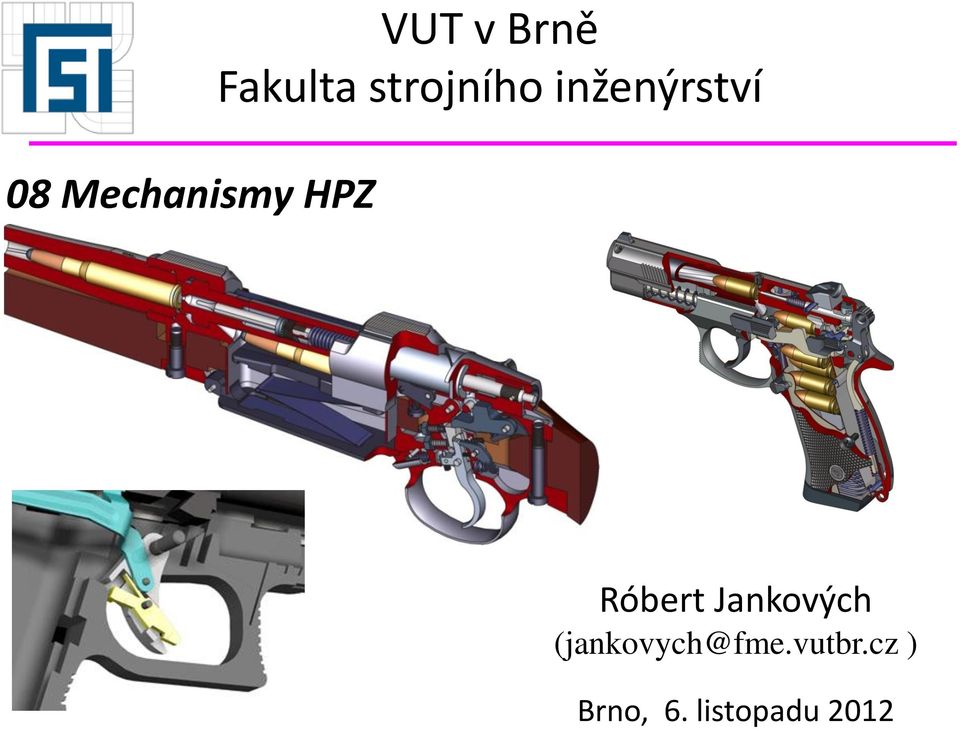

1 08 Mechanismy HPZ VUT v Brně Fakulta strojního inženýrství Róbert Jankových (jankovych@fme.vutbr.cz ) Brno, 6. listopadu 2012

2 Studijní literatura

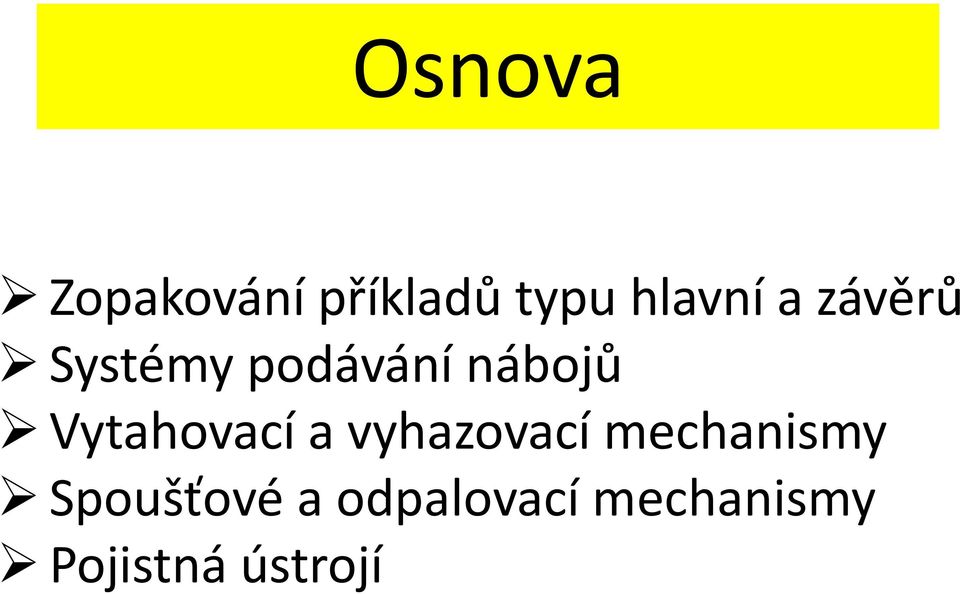

3 Osnova Zopakování příkladů typu hlavní a závěrů Systémy podávání nábojů Vytahovací a vyhazovací mechanismy Spoušťové a odpalovací mechanismy Pojistná ústrojí

4 mechanický zaměřovač - muška, hledí, atd. Pistole a její hlavní části vytahovací ústrojí - vytahovač, atd. vyhazovací ústrojí hlaveň Závěrový mechanismus (závěr + vratné ústrojí - vratná pružina, vedení vratné pružiny) rám (tělo) pistole spoušťový mechanismus - spoušť, táhlo spouště s přerušovačem, záchyt kohoutu atd. bicí mechanismus -kohout, tyčka bicí pružiny, bicí pružina, úderník se zápalníkem, atd. Systém podávání nábojů zásobník, brzda zásobníku, zádržka zásobníku atd.

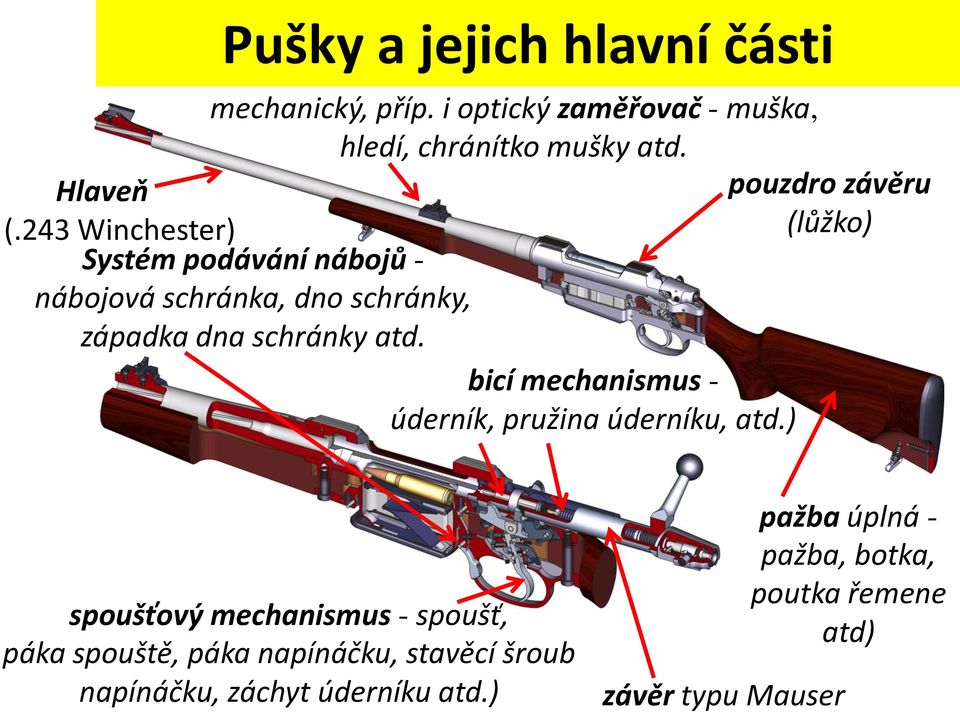

5 Pušky a jejich hlavní části mechanický, příp. i optický zaměřovač - muška, hledí, chránítko mušky atd. Hlaveň (.243 Winchester) Systém podávání nábojů - nábojová schránka, dno schránky, západka dna schránky atd. bicí mechanismus - úderník, pružina úderníku, atd.) pouzdro závěru (lůžko) spoušťový mechanismus - spoušť, páka spouště, páka napínáčku, stavěcí šroub napínáčku, záchyt úderníku atd.) závěr typu Mauser pažba úplná - pažba, botka, poutka řemene atd)

6 Vytahovací ústrojí, vyhazovací ústrojí vytahovací ústrojí 15 Vytahovač 16 Kroužek vytahovače Vyhazovací ústrojí 44 Vyhazovač 45 Čep vyhazovače 46 Pružina vyhazovače 47 Kulička

7 hlavňový svazek Brokovnice CZ 581 a její hlavní části předpažbí úplné - lišta předpažbí, předpažbí, atd. mechanický zaměřovač - přední muška, muška, záměrná lišta, atd. Vytahovací a vyhazovací mechanismus - vyhazováky, atd.) závěrový mechanismus lůžkový závěr, čtyřnásobný, dvojitý hák, tečně uspořádané horní uzamykání typu Kersten, páka otevírací atd. spoušťový mechanismus typu Blitz - spoušť pro horní a dolní hlaveň, záchyty kladívek, pojistné záchyty atd. bicí mechanismus - kladívka, bicí pružiny atd. pažba úplná - pažba, malá botka, atd.

8 Systémy podávání nábojů - činnosti doprava náboje ke zbrani doprava náboje do nábojiště doprava náboje do nábojové komory

9 Systémy podávání nábojů - druhy zásobníkový, u kterého je energie pro dopravu náboje do nábojiště akumulována v pružině, pásový, u kterého je energie pro dopravu náboje do nábojiště odebírána hlavnímu funkčnímu členu automatiky zbraně, dopravníkový, u kterého je dlouhý nábojový pás nahrazen krátkým, spojeným (nekonečným) nábojovým pásem pro kterého pohyb využíváme vnější zdroj energie.

10 Zásobníkové systémy podávání Podle způsobu umístění nábojů a vnějšího tvaru zásobníku (schránky) rozlišujeme zásobníky (schránky): skříňové, bubnové, diskové, trubicové.

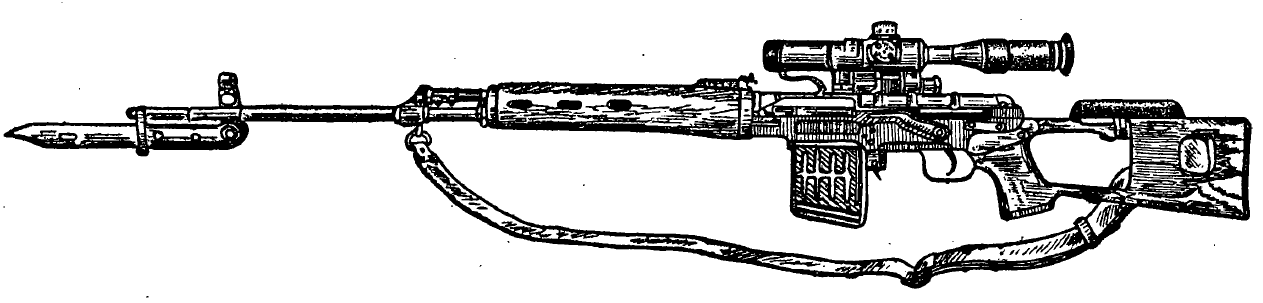

11 Skříňové zásobníky 1 - pouzdro zásobníku 2 - dno zásobníku 3 - pojistka dna zásobníku 4 - pružina podavače 5 - podavač 6 - přídržky nábojů 7 - výstupek pro uchycení v pouzdru závěru 8 - opěrný výstupek 9 - výstupek podavače

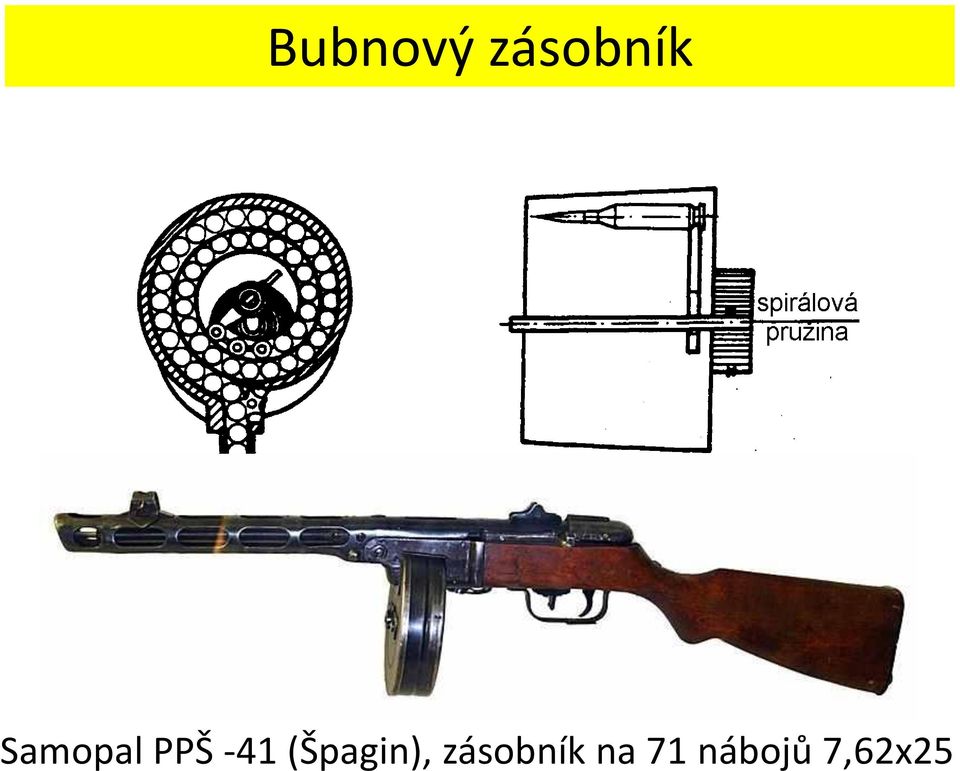

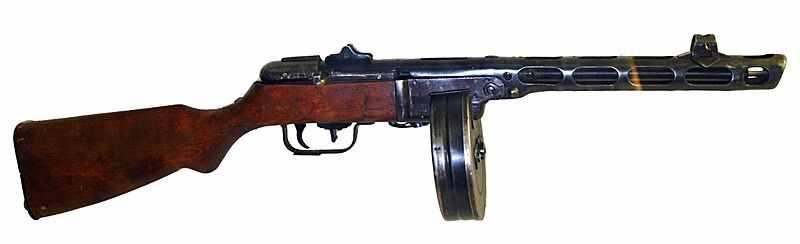

12 Bubnový zásobník Samopal PPŠ -41 (Špagin), zásobník na 71 nábojů 7,62x25

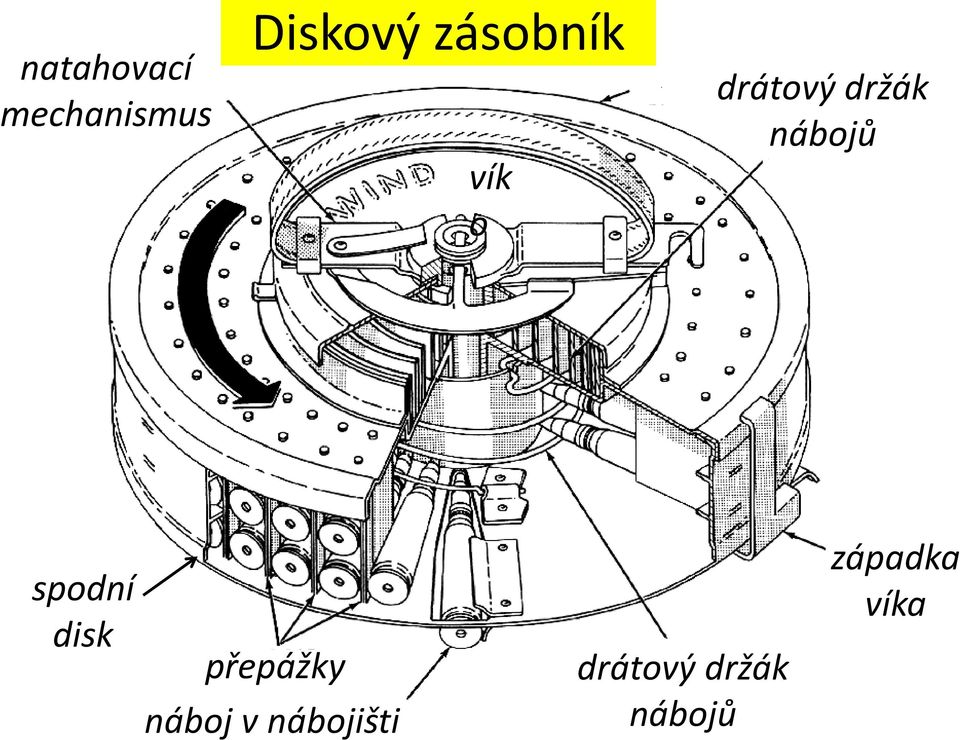

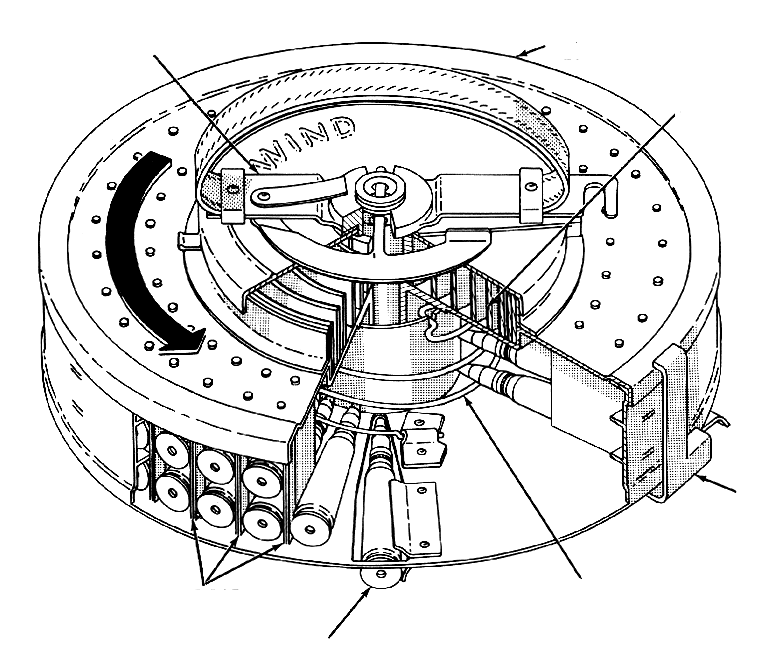

13 natahovací mechanismus Diskový zásobník vík o drátový držák nábojů spodní disk přepážky náboj v nábojišti drátový držák nábojů západka víka

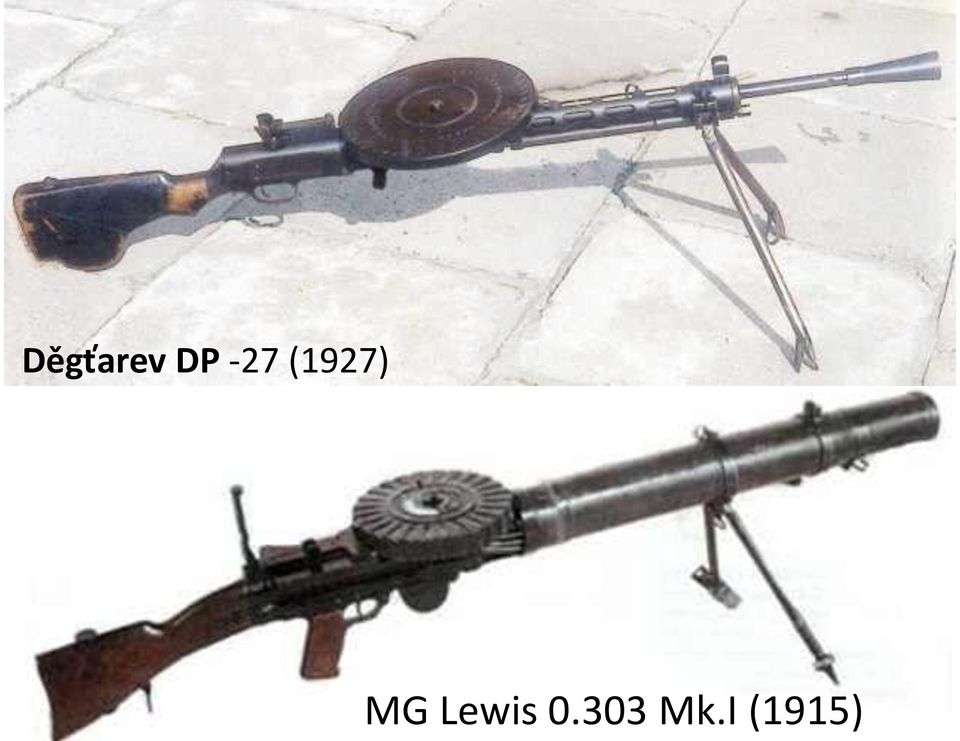

14 Děgťarev DP -27 (1927) MG Lewis Mk.I (1915)

15 Trubkový zásobník CZ 712 / CZ 912

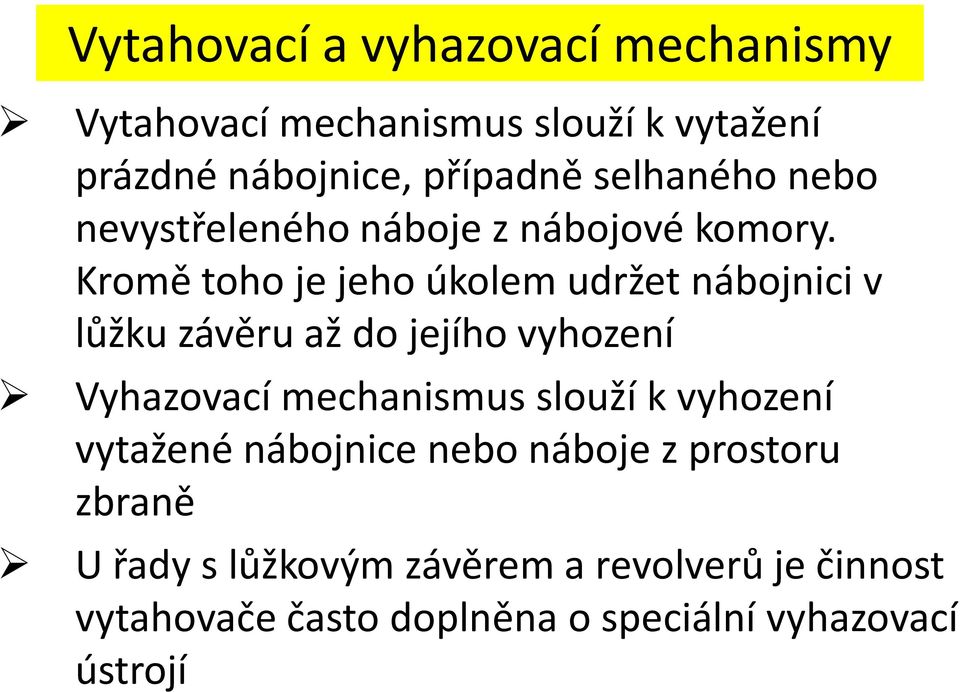

16 Vytahovací a vyhazovací mechanismy Vytahovací mechanismus slouží k vytažení prázdné nábojnice, případně selhaného nebo nevystřeleného náboje z nábojové komory. Kromě toho je jeho úkolem udržet nábojnici v lůžku závěru až do jejího vyhození Vyhazovací mechanismus slouží k vyhození vytažené nábojnice nebo náboje z prostoru zbraně U řady s lůžkovým závěrem a revolverů je činnost vytahovače často doplněna o speciální vyhazovací ústrojí

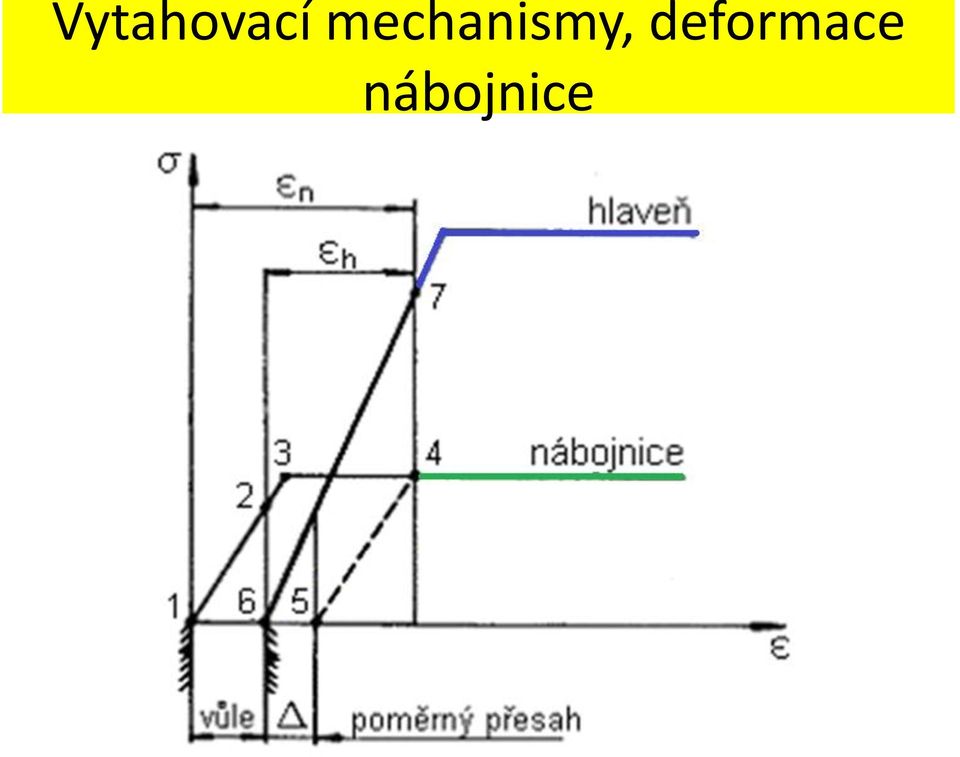

17 Vytahovací mechanismy, deformace nábojnice

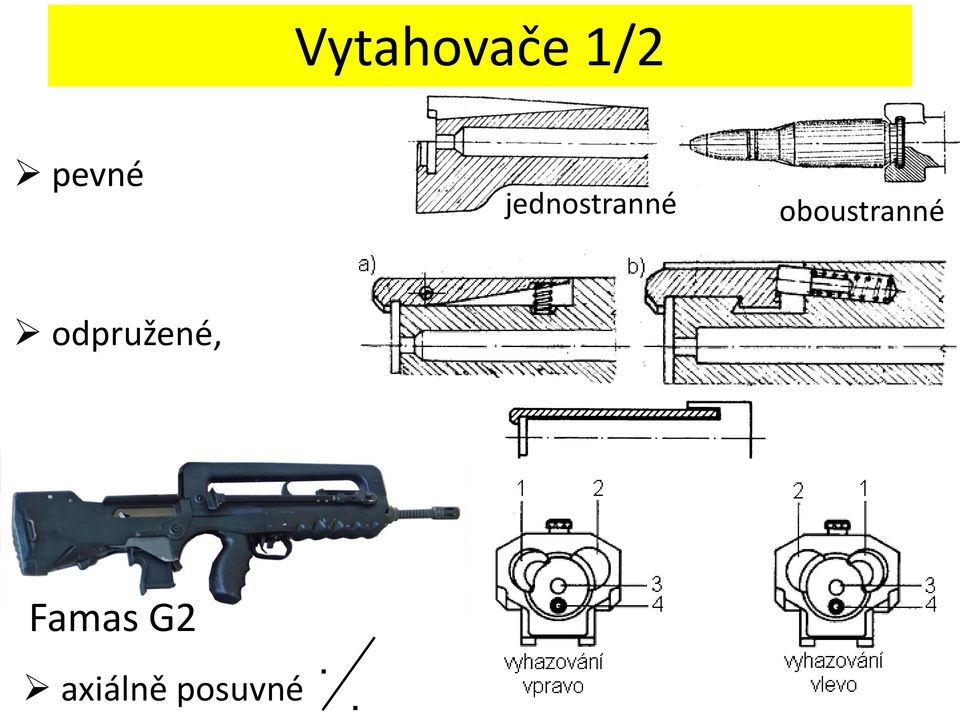

18 Vytahovače 1/2 pevné jednostranné oboustranné odpružené, Famas G2 axiálně posuvné..

19 Vytahovače 2/2 axiálně posuvné kulobroková kozlice CZ 584

20 Vyhazovací mechanismy Vyhazovače umístěné v pouzdru závěru nebo v pouzdru zbraně Vyhazovače umístěné na závěru

21 Kombinovaná vytahovací a vyhazovací ústrojí 1/2 1 - kladívko vyhazovače 2 - vytahovač a vyhazovač 3 - napínací páka

22 Kombinovaná vytahovací a vyhazovací ústrojí 2/2

23 Iniciační, spoušťová a pojistná ústrojí Iniciační ústrojí (odpalovací) slouží k iniciaci zápalky (zápalkového šroubu, zápalkové slože). Spoušťové ústrojí musí spolehlivě zajišťovat bicí mechanismus v napnuté (příp. i jiné definované) poloze, jeho uvolnění a příp. i napínání. Obecně musí zabezpečovat také možnost střelby jednotlivě, dávkou příp. i omezenou dávkou apod. (např. volbu kadence, volbu druhu náboje atd.). Pojistná ústrojí zajišťují funkční bezpečnost zbraně nejčastěji tím, že zabezpečují zbraň proti: nezamýšlenému spuštění (odpálení), iniciaci při neuzavřeném nebo neuzamčeném závěru, předčasnému odemčení po výstřelu.

24 Mechanická iniciační ústrojí 1/4 Mechanickou iniciaci zabezpečuje bicí mechanizmus pomocí úderníku poháněného: úderníkovou (bicí) pružinou (vlastní bicí pružinou), Otočný pohyb kladívka Přímoběžný pohyb kladívka pružinou předsuvnou příp. hlavňovou, cizím zdrojem energie (elektromagnet, nezávislý pohon apod.)

25 Bicí mechanismus s přímoběžným kladívkem a vlastní bicí pružinou 2/4

26 Kladívkový bicí mechanismus s - otočným pohybem kladívka a vlastní bicí pružinou 3/4

27 Kladívkové bicí mechanismy lůžkových závěrů 4/4 zámky postranní, lůžkové. Postranní zámek pravý (zadní) Lůžkový zámek Anson Deeley Lůžkový zámek Blitz

28 Spoušťová ústrojí

29 Požadavek na průběh odporu spouště Průběh odporu spouště služebních a obranných zbraní

30 Francouzský a německý napínáček

31 Přerušovač

32 7,65mm samopal vzor 61 Škorpion

33 Spoušťové ústrojí ručních palných zbraní - klasifikace podle druhu napínání a uvolňování bicího ústrojí jednočinné (revolverové, s kohoutovým napínáním, s revolverovým napínáním, s napínáním závěrem, Single Action - SA), dvojčinné (s kohoutovým i spoušťovým napínáním, Double Action - DA), pouze se spoušťovým napínáním (Double Action Only - DAO). Modifikované DAO s předepnutým (částečně napnutým bicím ústrojím)

34 Jednočinné SÚ / Single Action - SA Jednočinné SÚ jednočinná spoušť

35 Dvojčinné SÚ / Double Action DA

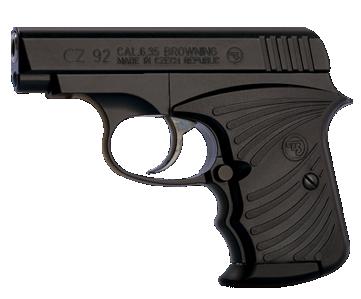

36 Jen spoušťové napínání /Double Action Only - DAO ČZ vz. 45 CZ 92

37 Walther Quick Action QA DA (1.) QA SA (1.) SA (2.)

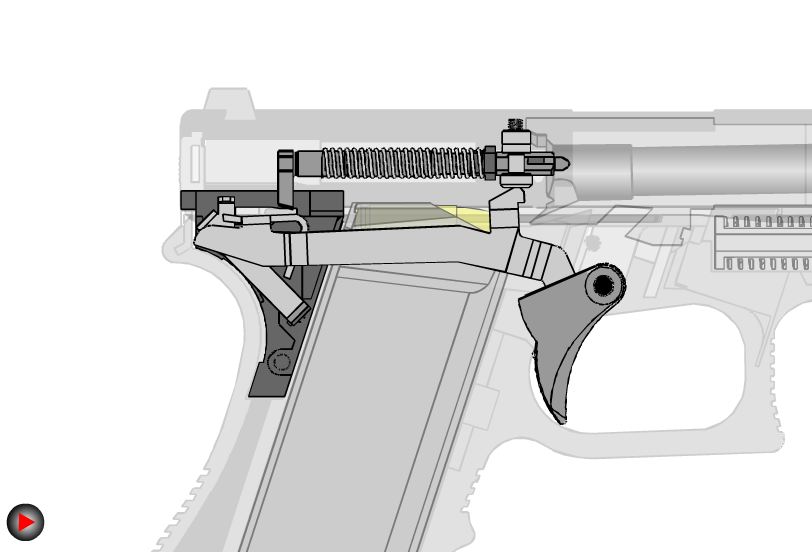

38 Glock Safe Action - SA

39 Pojistná ústrojí -požadavky zajištění proti spuštění při neuzavřeném závěru (u zbraní neuzamčených) a neuzamčeném závěru (u zbraní uzamčených) zabezpečení zbraně proti nezamýšlenému (samovolnému) spuštění informace střelce o napnutém bicím ústrojí, o přítomnosti náboje v hlavni, tzv. výstražníky

40 Zajištění proti spuštění dokud není závěr uzavřen (uzamčen)

41 Pojistné prvky pistolí Glock stojina spouště pojistka spouště 1. pojistka úderníku 2. pojistka úderníku (pádová)

42 Pojistka proti iniciaci při úderu na kohoutek

43 Výstražníky Výstražník jako zadní část úderníku (kulovnice CZ 550) Výstražník ovládaný vytahovačem (7,65 mm Pi CZ vz. 50)

44 Ukázka otázek do testu z T8 Výstražník je mechanismus zbraně, který a) informuje střelce, že zbraň je nabita a zajištěna b) Informuje střelce, že v zásobníku již není další náboj c) informuje střelce o napnutém bicím ústrojí nebo o přítomnosti náboje (nábojnice) v nábojové komoře Spoušťové ústrojí Safe Action SA pistolí Glock je modifikací obecného spoušťového systému a) Single Action SA (jednočinného) b) Double Action DA (dvojčinného) c) Double Action Only DAO (pouze spoušťového napínání)
