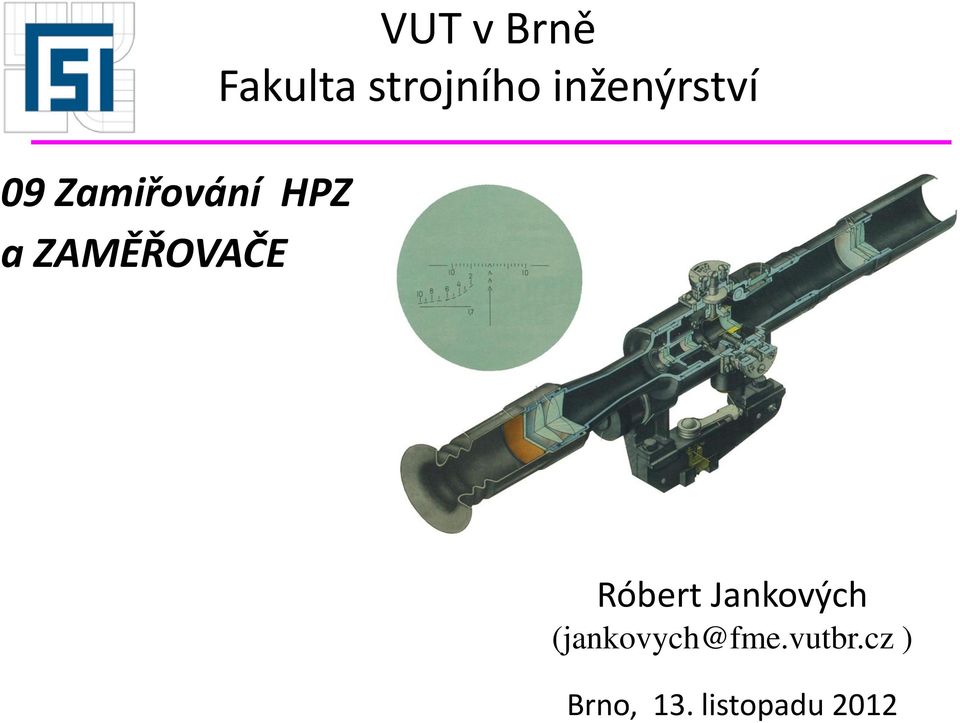

1 09 Zamiřování HPZ a ZAMĚŘOVAČE VUT v Brně Fakulta strojního inženýrství Róbert Jankových (jankovych@fme.vutbr.cz ) Brno, 13. listopadu 2012

2 Studijní literatura

3 Osnova Princip zamiřování zbraní Klasifikace zaměřovačů RPZ Mechanické zaměřovače otevřené Mechanické zaměřovače dioptriové Kolimátorové zaměřovače Dalekohledové zaměřovače Zopakování příkladů typu hlavní, závěrů a mechanismů úplná charakteristika HPZ

4 Princip zamiřování zbraní f úhel náměru (náměr) a záměrný úhel e polohový úhel cíle

5 Zamiřování zaměřovače RPZ

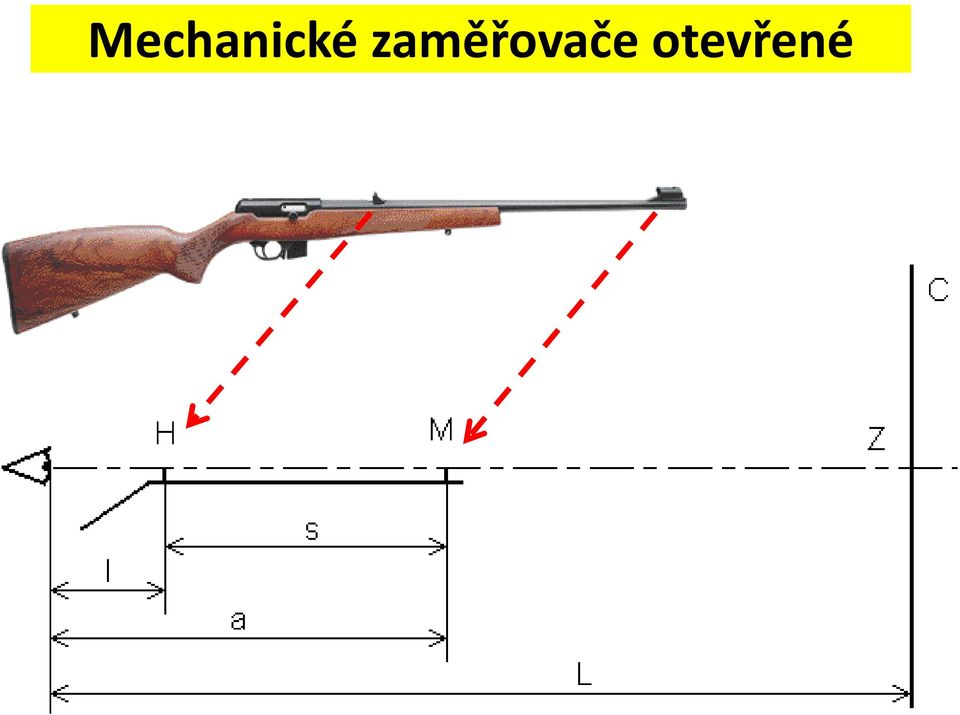

6 Mechanické zaměřovače otevřené

7 Mechanický zaměřovač brokovnice

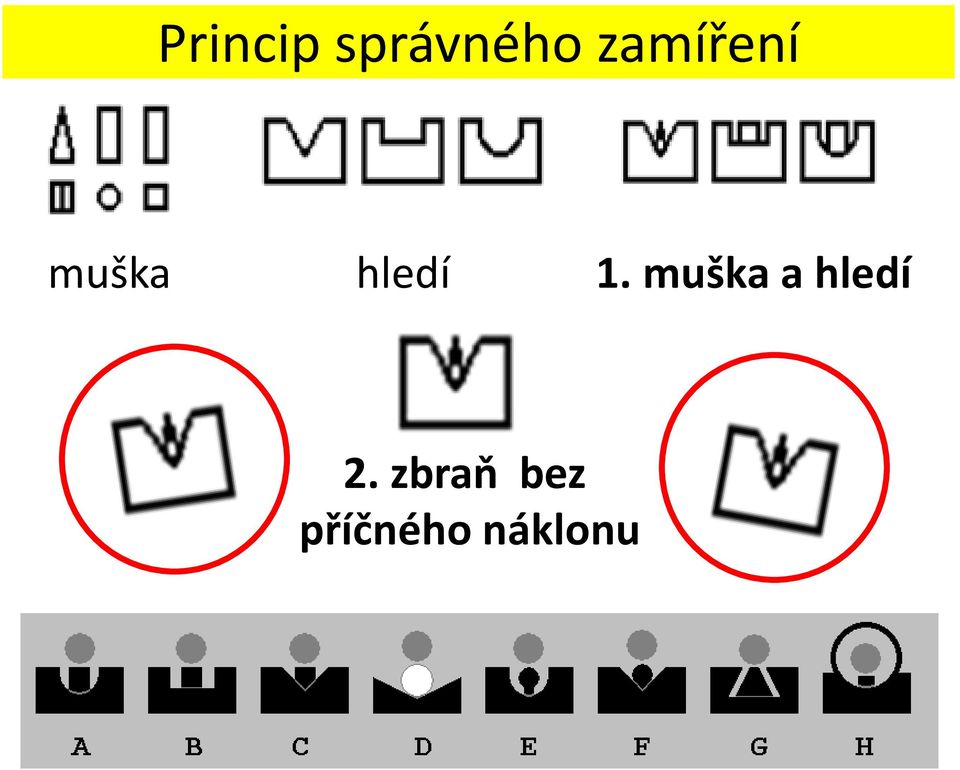

8 Princip správného zamíření muška hledí 1. muška a hledí 2. zbraň bez příčného náklonu

9 Zamíření mechanickým otevřeným zaměřovačem Realizuje se nastavením záměrné na cíl. Z pohledu střelce je zamíření provedeno: nastavením vrcholu mušky a středu hledí do osy s cílem

10 Správnost zamíření u mechanického otevřeného zaměřovače vystavení záměrné znamená nastavení vrcholu mušky do středu hledí. + SPRÁVNĚ - ŠPATNĚ

11 Správné a chybné zamíření mechanickým zaměřovačem otevřeným stavy zamíření a jejich projev na výsledek střelby Zorné pole střelce Situace v terči zaměřovač Poloha zásahu TERČ TERČ

12 Mechanické zaměřovače umožňující nastavení záměrného úhlu hledí rámečkové hledí stupínkové hledí sektorové sektorové hledí s rychlým nastavením daného úhlu

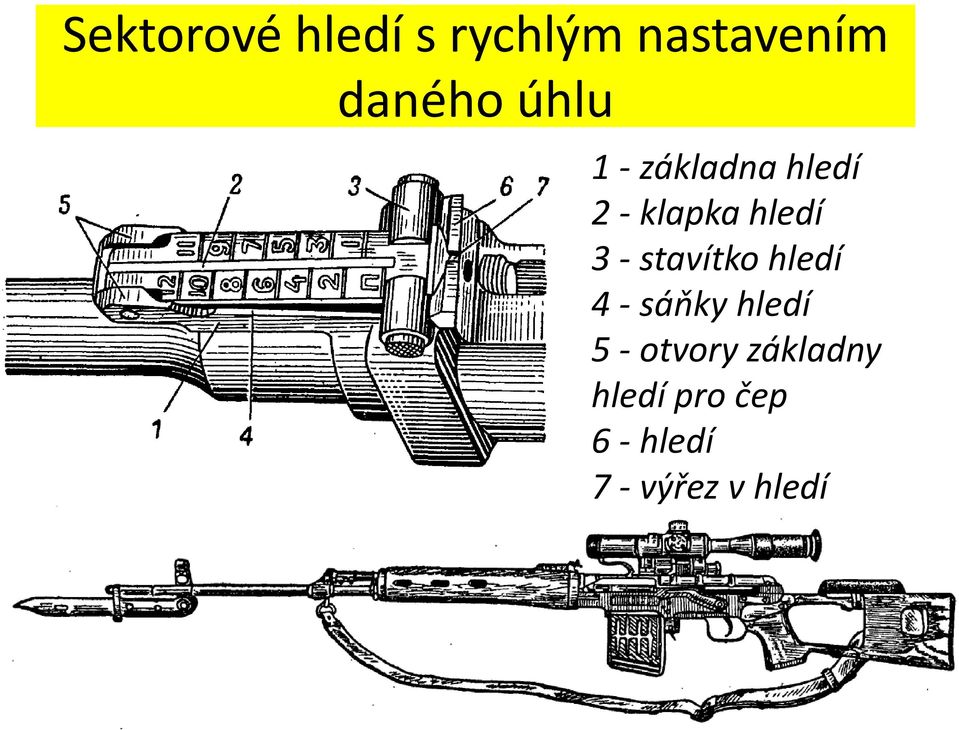

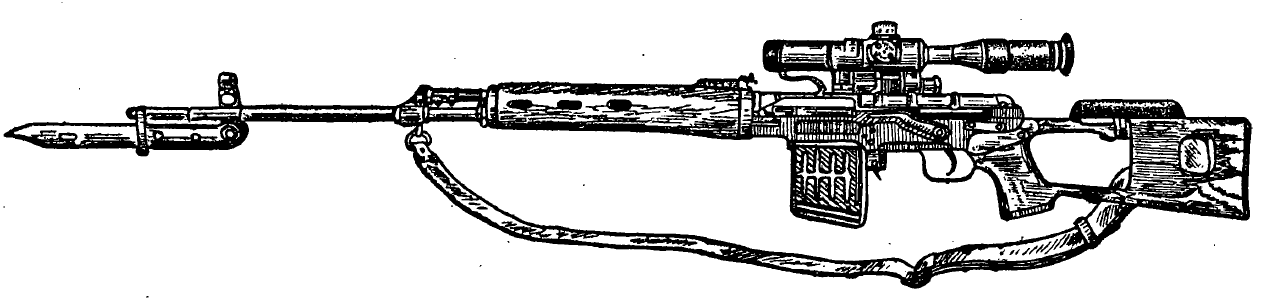

13 Sektorové hledí s rychlým nastavením daného úhlu 1 - základna hledí 2 - klapka hledí 3 - stavítko hledí 4 - sáňky hledí 5 - otvory základny hledí pro čep 6 - hledí 7 - výřez v hledí

14 Mechanické zaměřovače umožňující nastavení nadběhu

15 Mechanické zaměřovače otevřené - zamiřování za zhoršených světelných podmínek řešení kontrastní barva 6 8 fluorescenční barva optická vlákna tritiové ampulky vytvoření vysoce kontrastních nebo svítících bodů na obou prvcích mechanického zaměřovače

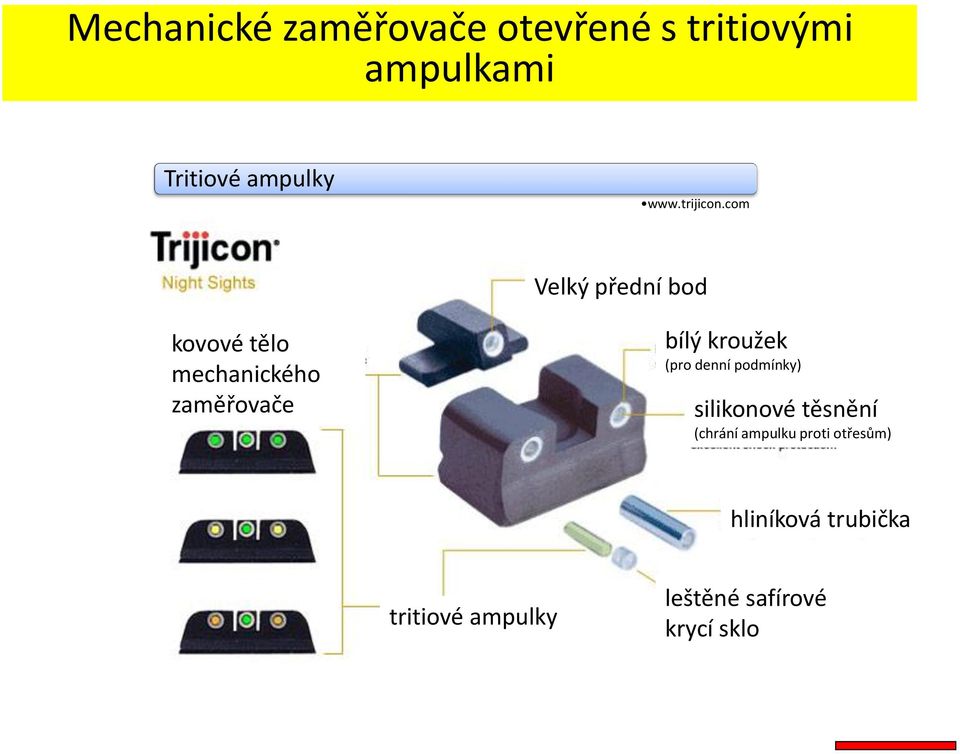

16 Mechanické zaměřovače otevřené s tritiovými ampulkami Tritiové ampulky Velký přední bod kovové tělo mechanického zaměřovače bílý kroužek (pro denní podmínky) silikonové těsnění (chrání ampulku proti otřesům) hliníková trubička tritiové ampulky leštěné safírové krycí sklo

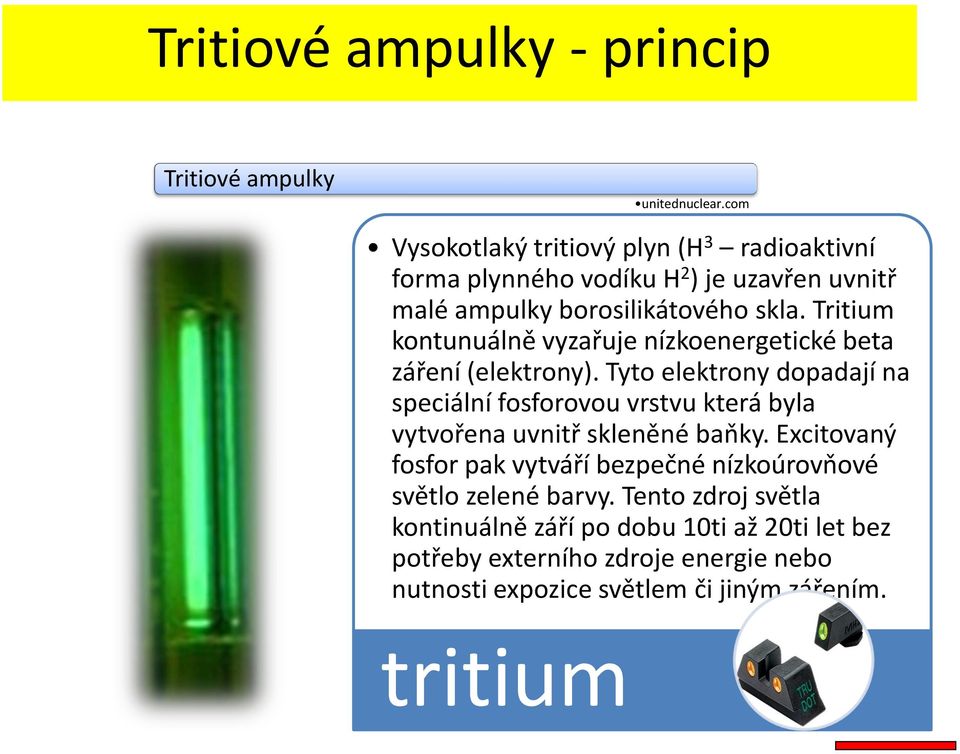

17 Tritiové ampulky - princip Tritiové ampulky unitednuclear.com Vysokotlaký tritiový plyn (H 3 radioaktivní forma plynného vodíku H 2 ) je uzavřen uvnitř malé ampulky borosilikátového skla. Tritium kontunuálně vyzařuje nízkoenergetické beta záření (elektrony). Tyto elektrony dopadají na speciální fosforovou vrstvu která byla vytvořena uvnitř skleněné baňky. Excitovaný fosfor pak vytváří bezpečné nízkoúrovňové světlo zelené barvy. Tento zdroj světla kontinuálně září po dobu 10ti až 20ti let bez potřeby externího zdroje energie nebo nutnosti expozice světlem či jiným zářením. tritium

18 Mechanický otevřený zaměřovač s tritiovými lampami (tritiová miřidla)

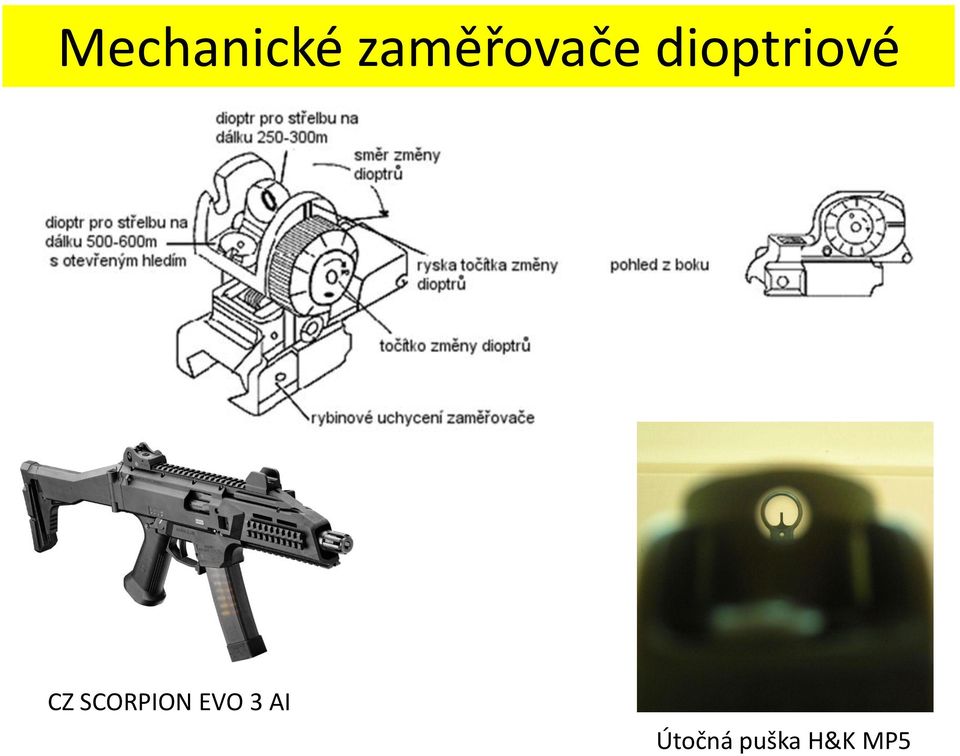

19 Mechanické zaměřovače dioptriové CZ SCORPION EVO 3 AI Útočná puška H&K MP5

20 Dioptriový zaměřovač sportovních zbraní

21 Zamíření dioptriovým (mechanickým) zaměřovačem Realizuje se nastavením záměrné na cíl. Z pohledu střelce je zamíření provedeno: nastavením vrcholu mušky do středu dioptriového hledí do jedné osy s cílem

22 Závěr k mechanickým zaměřovačům U mechanických zaměřovačů je optická záměrná tvořená středem pupily oka, hledím, muškou a cílem (HMC). Hlavní nedostatek těchto zaměřovačů je, že hledí, muška a cíl se nezobrazují ostře. Zvýšení přesnosti zamíření vede přes zobrazení HMC se stejnou ostrostí. Toho je možno v principu dosáhnout: 1. zobrazením záměrné značky do nekonečna v předmětovém prostoru (kolimátorové zaměřovače), 2. promítnutím obrazu cíle do roviny záměrné značky (dalekohledové, CCD, noktovizory, termovizní zaměřovače) 3. promítnutím záměrné značky do roviny cíle (laserové zaměřovače)

23 Kolimátorové zaměřovače osvětlovací soustava OD M Objektiv H α -f

24 Princip zamíření zbraně pomocí kolimátorového zaměřovače 1/2 optická osa kolimátoru náměrná OD objektiv a hlaveň M H osa vývrtu hlavně

25 Kolimátorový zaměřovač neprůhledový f 1 - osvětlení, 2 - matnice, 3 - OD, 4 - objektiv 5 - kloub, 6 - výškový rektifikační mechanismus

26 Princip zamíření pomocí kolimátorového zaměřovače 2/2 Kolimátorový zaměřovač neprůhledový zorné pole střelce

27 Průhledový kolimátorový zaměřovač 1/2

28 Průhledový kolimátorový zaměřovač 2/2 1 - tubus, 3 - polopropustné odrazné vrstvy, 2 - objektiv, 4 - krycí sklo, 5 - laserová dioda

29 Základní části kolimátorového zaměřovače Kolimátorový zaměřovač ZD-Dot (Meopta Přerov)

30 Závěr ke kolimátorovým zaměřovačům Ve srovnání s mechanickými zaměřovači: lepší zamíření za snížené viditelnosti velké zorné pole menší namáhání zraku přesnější zamíření lepší sledování pohyblivých cílů Ve srovnání s dalekohledovými jednoduchost konstrukce cena

31 dalekohled s jednočočkovou převracecí soustavou Dalekohledové zaměřovače s čočkovou převracecí soustavou ½ Johannes Kepler ( , 1600) 1 - objektiv, 2 - okulár, 3 - oko, 4 - předmět, 6 - zvětšený obraz, 7 - tubus f 1 - ohnisková vzdálenost Obj., f 2 - ohnisková vzdálenost OK

32 Dalekohledové zaměřovače s čočkovou převracecí soustavou 2/2 OK x s Obj.

33 Pankratické zaměřovače (zoom)

34 Dalekohledové zaměřovače s hranolovou převracecí soustavou ½ DV Mag 3 (Meopta Přerov)

35 DV Mag 3 řez a optická soustava Dalekohledové zaměřovače s hranolovou převracecí soustavou 2/2

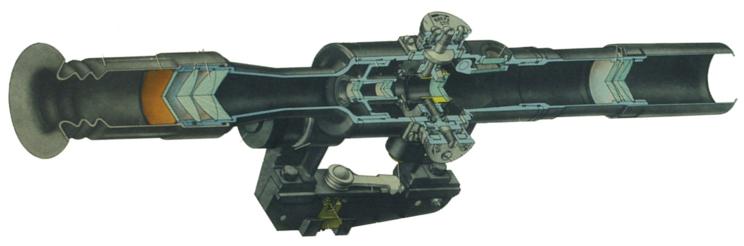

36 Současné použití kolimátoru a zaměřovače

37 Zamíření dalekohledovým nebo kolimátorovým zaměřovačem Realizuje se nastavením záměrné na cíl. Z pohledu střelce je zamíření provedeno: nastavením záměrné značky na cíl

38 Podmínka správného zamíření dalekohledovým zaměřovačem oko musí být (respektive vstupní pupila oka) umístěno právě do místa výstupní pupily dalekohledu objektiv OD okulár VyP

39 Zamíření zaměřovače Poloha střelce a projev na výsledek střelby Poloha střelce Pozorovaný obraz s<p s=p s>p D D oko umístěno je umístěno správně před za a výstupní střelec vidí pupilou úplný obraz dalekohledu, zprostředkovaný dojde optickou k omezení soustavou pozorovaného dalekohledu obrazu zprostředkovaného dalekohledem

40 Význam paralaxy při zamiřování dalekohledovým zaměřovačem 1/2 Velká paralaxa se projeví tak, že není možné zároveň zaostřit na cíl i záměrnou značku. TERČ Zorné pole

41 Význam paralaxy při zamiřování dalekohledovým zaměřovačem 2/2 Při malé paralaxe vidíme obraz cíle i záměrnou značku ostře, ale při zamiřování se projeví jako zdánlivý posun záměrné značky při pohybu oka kolmo na optickou osu dalekohledu poloha oka vůči optické ose zorné pole střelce projev chyby zamíření v terči OD okulár VyP

42 Ukázka otázek do testu z T9 Základem prakticky všech dalekohledových zaměřovačů je a) Keplerův dalekohled b) Galileův dalekohled c) Newtonův dalekohled Dioptriový zaměřovač je druhem a) Mechanického zaměřovače b) Dalekohledového zaměřovače c) Kolimátorového zaměřovače

43 mechanický zaměřovač - muška, hledí, atd. Pistole CZ 75 D Compact vytahovací ústrojí - vytahovač, atd. vyhazovací ústrojí hlaveň Závěrový mechanismus (závěr + vratné ústrojí - vratná pružina, vedení vratné pružiny) rám (tělo) pistole spoušťový mechanismus - spoušť, táhlo spouště s přerušovačem, záchyt kohoutu atd. bicí mechanismus -kohout, tyčka bicí pružiny, bicí pružina, úderník se zápalníkem, atd. Systém podávání nábojů zásobník, brzda zásobníku, zádržka zásobníku atd.
