1 VUT v Brně Fakulta strojního inženýrství T7 Závěry malorážových zbraní Róbert Jankových (jankovych@fme.vutbr.cz ) Brno, 30. října 2012

2 Studijní literatura

3 Osnova 1. Definice závěru HPZ 2. Klasifikace závěrů HPZ 3. Závěry jednoranových a opakovacích zbraní 4. Závěry samonabíjecích a automatických zbraní

4 Závěr HPZ Závěr HPZ je součástí tzv. závěrového uzlu, ve kterém je závěr spojen s hlavní, příp. s hlavní a pouzdrem zbraně závěrový uzel závěr (závěrový šroub zadovky)

5 Závěr /závěrový mechanismus/závěrový systém Závěrem (závěrovým mechanismem, závěrovým systémem) nazýváme souhrn konstrukčních prvků zbraní, které slouží k uzavření (u neuzamčených závěrů) nebo k uzavření a uzamčení (u uzamčených závěrů) hlavně.

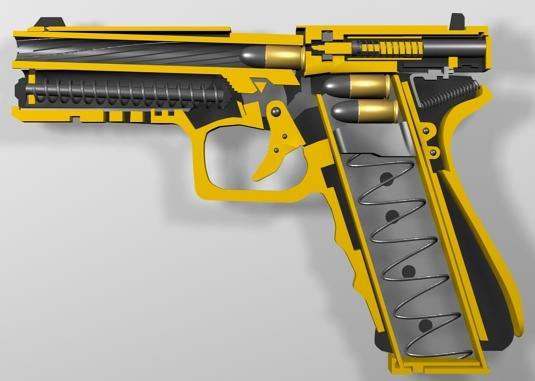

6 Závěr /závěrový mechanismus/závěrový systém Závěrem (závěrovým mechanismem, závěrovým systémem) nazýváme souhrn konstrukčních prvků zbraní, které slouží k uzavření (u neuzamčených závěrů) nebo k uzavření a uzamčení (u uzamčených závěrů) hlavně. +

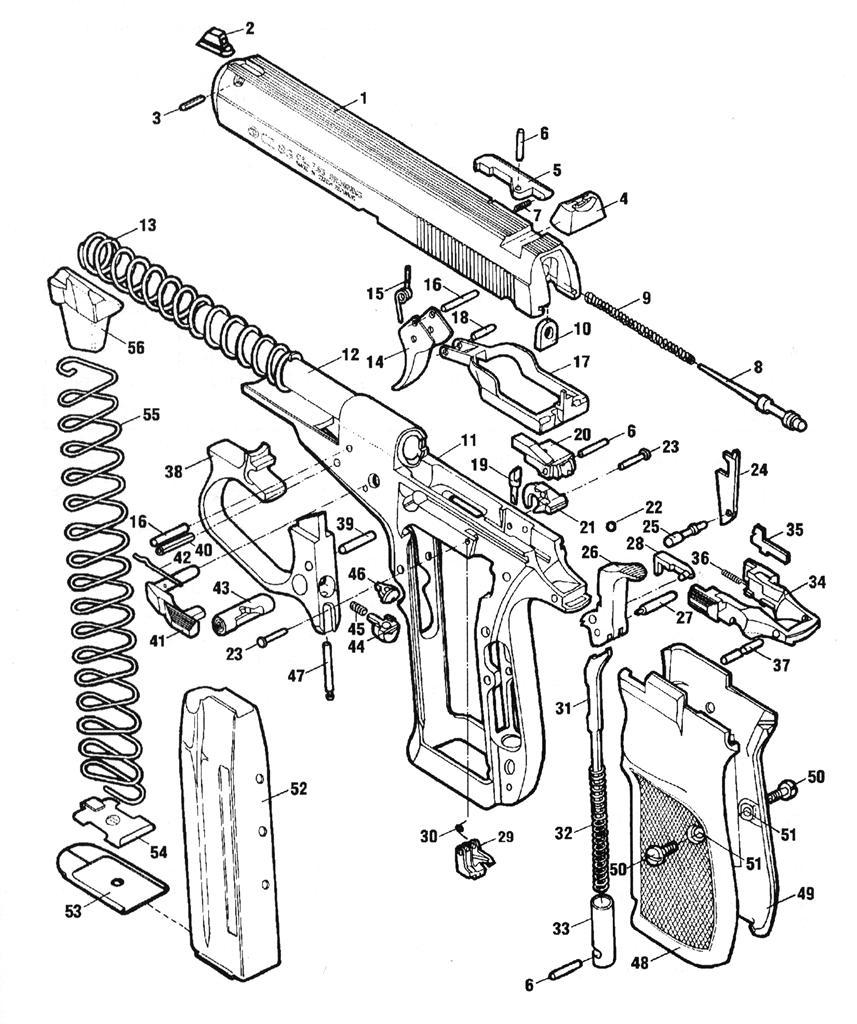

7 Závěrový mechanismus dynamického z.

8 Součástí závěrů je obvykle řada dalších mechanismů/částí vytahovací mechanismus mechanický zaměřovač část bicího mechanismus

9 Klasifikace závěrů podle A.B. ŽUKA 1/2 Systémy neuzamčené Systémy polouzamčené Systémy uzamčené Schéma 3 DRUHY POHONŮ + ZÁVĚRY Z HLEDISKA UZAMČENÍ Schéma 4 Schéma 5

10 Klasifikace závěrů podle A.B. ŽUKA 2/2 Hlaveň s vertikálním snížením Otočná hlaveň Uzamčení pomocí zvláštní součástky Uzamčení pomocí systému pák

11 Klasifikace závěrů HPZ (Fišer M.) Zbraně s neuzamčeným závěrem Zbraně s uzamčeným závěrem

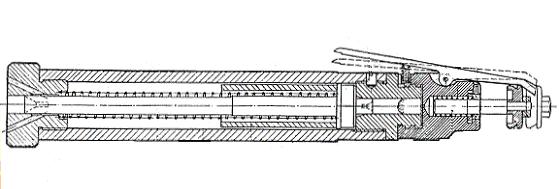

12 Šroubové závěry předovek Dnový šroub s distančním trnem Komorový šroub Závěrový šroub u perkusní předovky

13 Šroubové závěry zadovek

14 sklopné Blokové (záklopkové) závěry otočné Krnka 1869 Wänzel 1867 Remington 1864

15 Klínové závěry systém Sharps

16 Odsuvné závěry otočné (válcové) jednočlenné dvoučlenné přímoběžné s nesenou závorou, s vloženou závorou.

17 Odsuvný závěr otočný 1/2 Jednočlenný odsuvný závěr otočný J. N. Dreyse 1841

18 Odsuvný závěr otočný 2/2 Mauser 1871 Mauser 98k

19 Dvoučlenný odsuvný závěr otočný Mannlicher 1890

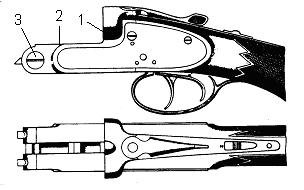

20 Lůžkové závěry 1 - čelo 2 - poduška lůžka 3 - hlavňový čep (šarnýr)

21 Klasifikace lůžkových závěrů uložení hlavně v lůžku (pomocí háků hákové konstrukce, pomocí bočních čepů bezhákové konstrukce) počet uzamykacích prvků (přídavných uzamčení) - jednoduché, dvojnásobné trojnásobné, umístění páky pro ovládání uzamykacího mechanismu

22 Klasifikace lůžkových závěrů uložení hlavně v lůžku pomocí háků jednoduchý hák s podélným uzamykacím klínem (Roux), dvojitý hák s prodlouženým podélným klínem (Purdey) dva háky vedle sebe se spodním klínem (Simson)

23 Klasifikace lůžkových závěrů Bezhákové konstrukce dva krátké boční čepy boční uzamykací výstupky na hlavních (Beretta) dva krátké boční čepy boční uzamykací výstupky v lůžku přídavný dvojitý uzamykací klín (Brno 500)

24 Klasifikace lůžkových závěrů podle počtu uzamykacích prvků Greener Scott jednoduchý Webley - Scott Kersten Beretta (1 čep) Beretta (2 čepy) dvojnásobný Purdey Brennek

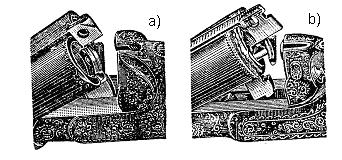

25 Klasifikace lůžkových závěrů Čtyřnásobné závěry Dollova hlava Webleyova drážka Greener-Webleyovo uzamčení

26 Klasifikace lůžkových závěrů umístění páky pro ovládání uzamykacího mechanismu

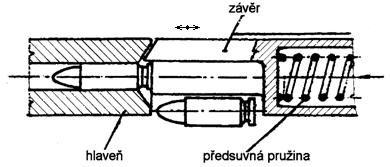

27 Závěry neuzamčené dynamické 1/2

28 Závěry neuzamčené dynamické 2/2 Steyr Mannlicher vz. 1894

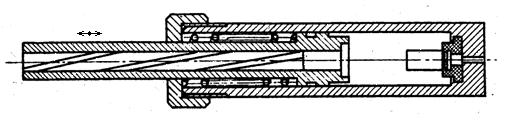

29 Neuzamčené závěry brzděné 1/2 odpor proti hnací síle je zvětšen: předzápalem (iniciace za předkluzu) příčnými drážkami v nábojové komoře dělenou hmotou prachovými plyny převodovým mechanismem (kinematickým převodem)

30 Neuzamčené závěry brzděné 2/2 Útočná puška HK G-3 v nosič závorníku v závorník 4 1

31 Závěry uzamčené 1/ sklopné, otočné, přímoběžné s nesenou závorou, s vloženou závorou, klínové, komorové přesuvné, revolverové, s příčným válcem.

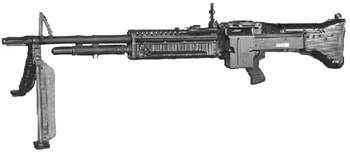

32 Uzamčené závěry otočné 1/2 Kulomet M 60 nosič závorníku

33 Uzamčené závěry otočné 2/2

34 Závěry přímoběžné - s nesenou závorou 1/2

35 Závěry přímoběžné - s nesenou závorou 2/2

36 Závěry přímoběžné - s vloženou závorou 1/2 odemykací kulisa záchyt závěru

37 Závěry přímoběžné - s vloženou závorou 2/2

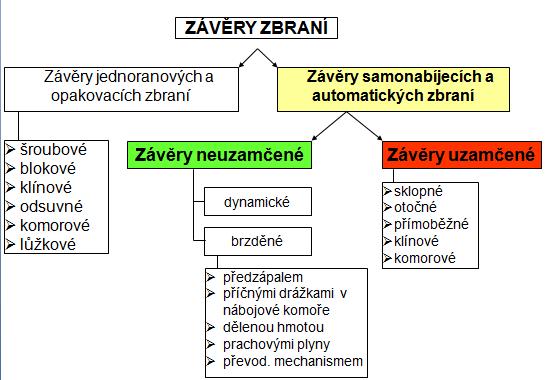

38 ZÁVĚRY ZBRANÍ Závěry jednoranových a opakovacích zbraní Závěry samonabíjecích a automatických zbraní šroubové blokové klínové odsuvné komorové lůžkové Závěry neuzamčené dynamické brzděné předzápalem příčnými drážkami v nábojové komoře dělenou hmotou prachovými plyny převod. mechanismem Závěry uzamčené sklopné otočné přímoběžné klínové komorové

39 Hlaveň je Ukázka otázek do testu z T6 a) základní součástí každé střelné zbraně. Obecně můžeme říci, že hlaveň je určena k udělení počáteční rychlosti střele v zadaném směru, příp. také k udělení stabilizační rotace b) základní součástí každé hlavňové palné zbraně. Obecně můžeme říci, že hlaveň je určena k udělení počáteční rychlosti střele v zadaném směru, příp. také k udělení stabilizační rotace c) základní součástí každé hlavňové zbraně. Obecně můžeme říci, že hlaveň je určena k udělení počáteční rychlosti střele v zadaném směru, příp. také k udělení stabilizační rotace Pojem krytí (K) je poměr počtu zásahů (n T ), vytvořených broky brokového shluku určitého náboje ve svislém kruhu o stanoveném průměru v určité vzdálenosti od ústí brokové zbraně k celkovému počtu broků v náboji (n N ). Krytí se vyjadřuje v procentech podle vztahu: nt a) K 100 n b) c) N N K 100 n T N T n K n n n N 100

40 Ukázka otázek do testu z T7 Dynamický závěr patří mezi a) polouzamčené závěry, u kterých je odpor proti hnací síle, v porovnání s neuzamčenými závěry, vhodným způsobem zvětšen b) neuzamčené závěry, které odporují působící hnací síle pouze vlastní setrvačností, silou předsuvné (vratné) pružiny, pasivními odpory a třením nábojnice v nábojové komoře c) dynamicky brzděné závěry, které odporují působící hnací síle především vlastní setrvačností, silou předsuvné (vratné) pružiny, pasivními odpory a třením nábojnice v nábojové komoře Závěrem (závěrovým mechanismem, závěrovým systémem) nazýváme a) souhrn konstrukčních prvků zbraní, které slouží k zabezpečení funkčního cyklu zbraně, jako např. zasouvání nábojů, iniciace zápalky, vytažení nábojnice apod. b) souhrn konstrukčních prvků zbraní, které slouží k uzavření (u neuzamčených závěrů) nebo k uzavření a uzamčení (u uzamčených závěrů) hlavňové palné zbraně c) souhrn konstrukčních prvků zbraní, které slouží k uzavření (u neuzamčených závěrů) nebo k uzavření a uzamčení (u uzamčených závěrů) hlavně
