1 Počítačový program SciDavis Je to voľne dostupný programový balík (free software), ktorý sa používa na meraniach. Zostrojenie grafu z nameraných hodnôt 1. Po otvorení programu SciDavis, do tabuľky zapíšeme namerané hodnoty (do prvého stĺpca hodnoty nezávislej premennej x a do druhého stĺpca hodnoty závislej premennej y). 2. Pomocou myši zvýrazníme príslušné stĺpce tabuľky, ktoré chceme zobraziť. 3. Vyberieme z hornej lišty ponuku Plot. 4. V príslušnej ponuke zvolíme možnosť Scatter (obr. 1). Obr. 1 Pomocou tohto postupu program zobrazí graf bez regresnej krivky (obr. 2). Obr.2

2 Zmena formátu čísla v stĺpci 1. Klikneme do stĺpca, v ktorom chceme zmeniť formát čísla (napr. chceme zapísať číslo s desiatkami 5, ). 2. Vo vedľajšom okne vyberieme v ponuke Type možnosť Format a zvolíme Scientific (e). Potom v príslušnom stĺpci budú zapisované čísla (napr. 5, ) vo formáte 5,19e+14 (obr. 3). V možnosti Decimal Digits nastavíme počet desatinných miest za desatinnou čiarkou čísla (napr. 4, potom číslo bude mať formát 5, ). Poznámka: Ak sa vedľa tabuľky nezobrazí okno ako na obr. 3, potom pre zmenu formátu čísla použijeme klávesovú skratku (Ctrl +Alt + O) alebo klikneme pravým tlačidlom myši na danom stĺpci, zvolíme možnosť Column Options.... V otvorenom okne pri možnosti Format zvolíme Scientific:1E3, v možnosti Precision: zvolíme počet desatinných miest za desatinnou čiarkou čísla. Obr.3 3. Ak chceme, aby v danom stĺpci bolo číslo zapisované bez desiatkov (napr. 0,076), potom zvolíme možnosť Format Automatic(e). Potom v príslušnom stĺpci budú zapisované čísla vo formáte 0,076 (obr. 4). Poznámka: Ak sa vedľa tabuľky nezobrazí okno ako na obr. 4, potom pre zápis čísla bez desiatkov použijeme klávesovú skratku (Ctrl +Alt + O) alebo klikneme pravým tlačidlom myši na danom stĺpci, zvolíme možnosť Column Options... V okne, ktoré sa otvorí pri možnosti Format zvolíme Default, v možnosti Precision: zvolíme počet desatinných miest za desatinnou čiarkou čísla.

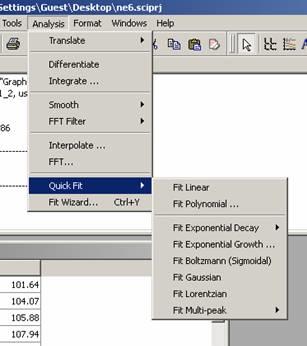

3 Obr.4 Fitovanie grafu 1. Nameranú závislosť fitujeme pomocou ponuky Analysis (horná lišta), z ktorej vyberieme možnosť Quick Fit. 2. Zvolíme vhodnú funkciu na fitovanie podľa predpokladanej teoretickej závislosti odmeraných hodnôt (napr. Fit linear pre funkciu typu y = ax + b) (obr. 5). Pomocou funkcie fitovanie program zobrazí do grafu regresnú krivku, doplní legendu a vypočítané hodnoty parametrov a, b,.... Obr. 5

4 Vytvorenie vlastnej funkcie na fitovanie 1. Novú funkciu na fitovanie (napr. y = ax) vytvoríme pomocou ponuky Analysis (horná lišta), z ktorej vyberieme možnosť Fit Wizard... alebo CTRL+Y (obr. 5). 2. V príslušnom okne (obr. 6) vyberieme druh funkcie: Category - User defined, pomenujeme funkciu Name (napr. lin), zvolíme parametre (napr. a). Do okna pod parametre napíšeme funkčný predpis pre novú funkciu (napr. a*x). Potom novú funkciu uložíme tlačidlom Save. 3. Pri fitovaní novou nami vytvorenou funkciou v okne Fit Wizard zaškrtneme voľbu Fit with selected user function a stlačíme Fit. Obr V ďalšom okne (obr. 7) môžeme meniť farbu fitovacej funkcie, hodnoty parametrov, zvoliť oblasť fitovania, prípadne sa vrátiť späť a opraviť fitovaciu funkciu. Ak to nepotrebujeme vykonať, potvrdíme Fit a dáme zatvoriť okno Close. Program sfituje nameranú závislosť novou vytvorenou funkciou. Jej funkčný predpis s parametrami a ich neistotami sa zobrazia v hornej časti okna (obr. 8).

5 Obr. 7 Obr. 8 Úprava označenia osí a názvu grafu V grafe, ktorý získame upravíme názov grafu a označenie jednotlivých veličín pri osiach, ktoré sú zatiaľ všeobecne označené (x, y) a doplníme jednotky meraných veličín pri osiach podľa nasledujúceho postupu. 1. Pri úprave názvu grafu klikneme dvakrát ľavým tlačidlom myši na názov grafu a do okna, ktoré sa zobrazí na obrazovke zapíšeme názov grafu (obr. 9). Vyberieme pozíciu kde ma byť umiestnený (Alignment: Center, Right,...), na úpravu písma použijeme príslušné tlačidlá napr. pre tučné písmo B. 2. Pri úprave názvu veličín pri osiach grafu a popise ich jednotiek pri osi postupujeme rovnako.
