Dahua řešení parkovacího systému

Transkript

1 Dahua řešení parkovacího systému

2 Požadavky

3 Požadavky Stávající obtíže Není záznam pro analýzu Není kontrola incidentů Není parkovací ukazatel

4 Požadavky Vynikající systém Stabilní a funkční systém Efektivní při hledání místa Vizuální správa parkování Vysoká kvalita obrazu Odpovídající náklady vystavby Nalezení důkazu při sporech

5 Požadavky Přehled systému 深化业务实战应用 智能化实战平台 Video Sledování SPZ Detekce místa Parkovací navádění Ochrana prostoru Přesné parkovné Autorizace Navádění Analýzy

6 Návrh systému

7 Návrh systému Topologie systému Kontrola příjezdu vozidel Navigace na parkovací místa DSS4004-H Dohledové centrum EVS7024S-R Strážný dohled Informační obrazovka E Závora Kamera u vjezdu Detekce Navigační cedule Vjezd a výjezd Parkoviště

8 Návrh systému Přehledný vjezd a výjezd SPZ, obrázek a záznam Otevření závory vjezdu při aktviaci indukční smyčky, manuální kontrola za zvláštních podmínek

9 Návrh systému Vjezd a výjezd Každý vjezd má strážný dohled, osobu odpovědnou za manuální ovládání na straně klienta Použití jednoho systému pro správu a ovládání více vjezdů a výjezdů Závora kamera kamera Závora Závora se otevírá a kamera pořídí snímek při průjezdu první indukční smyčkou

10 Návrh systému Proces vjezdu Auto přijíždí Zkontroluje na LED panelu, zda jsou volná místa Zachycení první indukční smyčkou Kamera zachytí SPZ a snímek obrazu Auto vjíždí na parkoviště Závora se otvírá, info LED panel je aktualizován SPZ a snímek je nahrán do dohled. centra

11 Návrh systému Proces vjezdu Rozpoznání SPZ, Záznam vjezdu DSS4004-PSM Povolení vjezdu Manuální operace při zvláštních okolnostech

12 Návrh systému Proces výjezdu Auto přijíždí k výjezdu Zachycení první indukční smyčkou Kontaktní karta /vrácení karty, kontrola Kamera smíná výjezd, zachytí SPZ a snímek obrazu Auto opouští parkoviště Zachycení druhou indukční smyčkou, závora se otevírá, info LED panel akt. ANO Je karta platná? NE SPZ a snímek je nahrán do dohled. centra Manuální proces osobou dohledu

13 Návrh systému Proces výjezdu Kontrola SPZ a času DSS4004-PSM Kontrola identity, povolení výjezdu dohled. centrem Manuální kontrola při zvláštních okolnostech

14 Návrh systému Přehledný parkovací ukazatel Navigace Volné Obsazeno

15 Návrh systému Řízení parkování Všechny informace jako je stav míst, typ vozidla a snímky jsou uloženy do hlavní jednotky Man. centrum Parkoviště Info LED panel DSS4004-H Každá kamera pro detekci pokrývá 2, 3 nebo 6 parkovacích míst. Detekce až 20 kamer v sérii. Kamera pro detekci zaparkovaného vozidla řazené v sérii Přepínač Navigační panel Přepínač Navigační panel Mon. kamery

16 Návrh systému Proces řízení parkování Auto vjíždí na parkoviště Navigační LED panel Volba parkovací oblasti Volba partkovacího místa dle barvy signalizace kamery Řidič zaparkoval vozidlo Indikační světlo je červené, data se přenesou do hlavní jednotky ANO Kontrola zda je parkovací místo obsazeno? Zachycení snímku detekční kamerou Obsluha navede vozidlo na volné parkovací místo Detektor pošle poplachový signál do hlavní jednotk, nahrávání záznamu NE Informace o vozidle

17 Návrh systému Detekce místa Detekční kamera uřčuje stav parkovací plochy dle počtu vozidel i bez SPZ Volná parkovací místa

18 Návrh řešení Správa systému Zařízení SPZ kamera Detekční kamera Závora 24 hod. sledování Správa zařízení Poplachy Navigační LED Funkce Autentizace přístupu Snímek obraz. vjezdu Zbývající volná místa Historie hledání Analýza záznamů Přehledy pohybu vozidel Přehled historie parkování Další přehledy

19 Návrh řešení Klientská správa Vizualizace parkoviště Historie vjezdů

20 Návrh řešení Řešení parkovného Strážný dohled DSS4004-H Karta odbavena terminálem zaznamenává čas vjezdu a výjezdu. Jakmile je provedena platba, vrací se do terminálu a brána se otevře Dotykem karty na čtečce je možné zjistit parkovné v obslužné jednotce. Platební podmínky lze nastavit na konfigurační stránce. Parkovné lze platit v hotovosti.

21 Návrh řešení Klient parkovného Záznam vjezdu Záznam výjezdu Přehled parkování

22 Přehled

23 Přehled Rychlá navigace Zobrazení volných míst Informační LED zobrazí volná parkovací místa počtem a směřuje řidiče ukazatelem směru. Obsazenost parkovací pozice Řidič může vyhledávat volná místa dle světelné signalizace a navigačních LED ukazatelů.

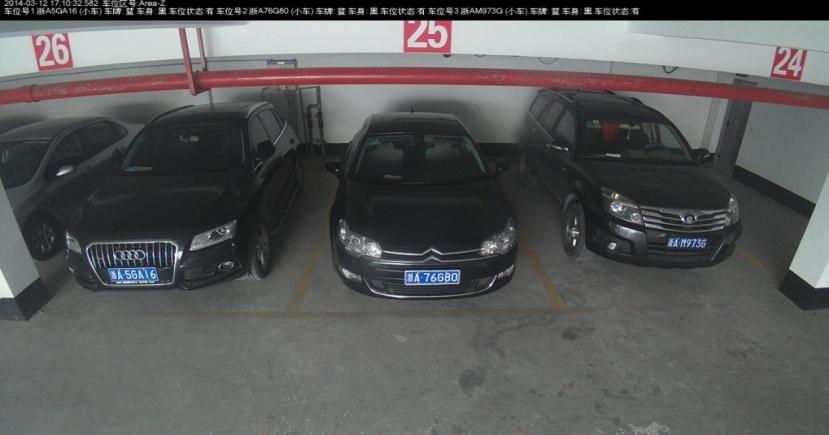

24 Přehled Monitorování okolí Snímek obrazu Záznam Obsazena 3 místa

25 Přehled Jednoduché zapojení Tradiční připojení kamer Sériové připojení až 20 kamer nutnost napájet kameru 12V Vývoj zjednodušení a snížení investice Redukce UTP kabelů a snížení nákladů (až 83%) Redukce počtu obslužných přepínačů (switchů) Redukce kabelových rozbočovačů(až 63% )

26 Produkty

27 Produkty Dohledové centrum parkování DSS4004-H Procesor Operační Systém Paměť Ethernet USB VGA Baytrail J1900 platforma, 4 jádra 2.0 G CPU Embedded Linux 8GB, rozšiřitelné, ECC validace 4x 100/1000Mbs 2x přední USB 3.0 2x zadní USB 2.0 1x Disk 4x 2.5, zabudovaný nebo 2x 3.5 RAID Napájení Odběr Teplota 0 ~ 50 Instalace Vývoj bez, RAID0, RAID1, RAID5 100V ~ 240V,47 ~ 63Hz 10W ~ 200W (včetně Disku Standard 19 RM podpora SDK

28 Produkty EVS7024S-R Controler Procesor Paměť Operační Systém SAS rozhraní Centrální úložiště Samostatný 64 bit multi jádro procesor 8 GB, až 16 GB Linux 1000 Mbps Ethernet 1x MNG, 4x LAN pro data HDD kompatibilita Redundantní napájení Režim cluster Video Stream Protokol Stream Provedení 2x 1 TB, 2TB, 3TB, 4TB, podpora SAS a SATA HDD, podpora SSD, 2.5 HDD Dual napájení podpora N+M cluster Podpora RTP / RTCP / RTSP / UDP / HTTP / NTP / SNMP / iscsi / SMB / NFS / FTP protokolů Podpora protokolů jako je ONVIF, PSIA až 512 k. ( 1024 Mbps ) uživ. přístup, úložiště, přenos, 64 k. ( 128 Mbps ) síťové přehrávání

29 Produkty Vjezdová kamera Rozlišení Senzor 2 M, 1920(H)*1080(V) 1/1.9 2 Mega CMOS HD Video Formát H.264 standard, profil 5.0 HD Rozlišení snímku HD Video Rozlišení 1920(H)*1080(V) 1920(H)*1080(V) ITC237-PW1A-IRZ HD Video Snímkování 2 LED přísvit, nastavitelný jas Podpora rozpoznání SPZ (formát a barva) Podpora dvojcestné snímk. obr. (loop a video) 50fps

30 Produkty Ovládací jednotka vjezdu Velikost Velikost Displeje Napájení Rozhraní Zápis karet 400 x 296 x 1504(mm) 305mm 76mm AC220V 3x RS485, 3x RS232, 1x loop, 1x RJ45 100M Integrováno Teplota -30 do 70 Vlhkost 20~90% bez kondenzace DH-IPMECK-200EB/OB Zázanam času vjezdu / výjezdu Impulz pro otevření závory

31 Produkty Závora DH-IPMECD Series Protokol RS485 Napájení AC220±10%,50Hz Životnost > 3.5 M opakování Teplota -25 do 50 Rychlost Série D: 1.6-2s, Série C: 3s Série B: 6s Typ rovná / lomené rameno / světelné Délka 3/ 4/ 6 m Kytí IP44 Provede otevření a zavření v závislosti na signálu z vjezdové kamery a indukční smyčky nebo platformy

32 Produkty Detekční kamera ITC114-PH1B-F3 ITC114-PH1B-F6 Senzor 1/3 CMOS Monitorování 3 parkovací stání ( model F6 pro 6 stání) Obraz rozlišení , px Video rozlišení , px Den / Noc: Elektronicky barva na černá/bílá Objektiv 3.6 / 6 mm objektiv Napájení DC 12V Teplota Ethernet 2x, 10/100M Přiřazené s OCR, LPR, detekce parkovacího místa, světelná indikace Podpora SDK pro integraci správy parkoviště

33 Produkty Detekční kamera ITC314-PH1B-F2 ITC314-PH1B-F3 Senzor 1/3 CMOS Monitorování 2 parkovací stání ( model F3 pro 3 stání) Obraz rozlišení , px Video rozlišení , px Den / Noc: Elektronicky barva na černá/bílá Objektiv 2.8 / 3.6mm objektiv Napájení DC 8V 26V Teplota Ethernet 2x, 10/100M Přiřazené s OCR, LPR, detekce parkovacího místa, světelná indikace Podpora SDK pro integraci správy parkoviště

34 Produkty LED navigační panel Velikost Napájení 480 x 380 x 102 mm 860 x 380 x 102 mm 1240 x 380 x 102 mm AC 220V DH-IPMPGI-110AA DH-IPMPGI-120AB DH-IPMPGI-130AA Odstup pixelů 5 mm Protokol RS485 Teplota -10 ~ 70
