PŘÍSTROJE PŘEDNOSTNÍ PROGRAM ROZVADĚČOVÉ PŘÍSTROJE OBSAH

Transkript

1

2 OBSAH ANALOGOVÉ PŘÍSTROJE PŘEDNOSTNÍ PROGRAM Bezpečnostní norma EN :ed. 2, CE označení Normy a ustanovení IEC, EN, DIN pro elektrické měřicí přístroje Technický popis obecný přehled KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Technický popis Technický popis měřicí systémy Elektromagnetické měřicí přístroje pro střídavý proud nebo střídavé napětí Hz Vícenásobné elektromagnetické měřicí přístroje Bimetalové měřicí přístroje pro střídavý proud Kombinované bimetalové a elektromagnetické měřicí přístroje pro střídavý proud Magnetoelektrické měřicí přístroje pro střídavý proud nebo střídavé napětí Hz s usměrňovačem, 90 nebo 240 stupnice Magnetoelektrické měřicí přístroje pro stejnosměrný proud nebo stejnosměrné napětí, 90 stupnice Magnetoelektrické měřicí přístroje pro stejnosměrný proud nebo stejnosměrné napětí, 240 stupnice Vícenásobné magnetoelektrické měřicí přístroje Magnetoelektrické měřicí přístroje na měření frekvence PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrické měřicí přístroje pro stejnosměrný proud nebo stejnosměrné napětí Magnetoelektrické měřicí přístroje pro stejnosměrný proud nebo stejnosměrné napětí, úzký profil Magnetoelektrické kontaktní měřicí přístroje se 2 kontakty Magnetoelektrické kontaktní měřicí přístroje se 4 kontakty SPECIÁLNÍ PŘÍSTROJE Ukazatel polohy sepnutí LED ukazatel polohy sepnutí Indikátor sledu fází PŘÍSLUŠENSTVÍ A NÁHRADNÍ DÍLY Krycí rámy, ochranné kryty, gumové izolace Kryty svorek, náhradní díly pro kontaktní přístroje Čelní skla

3 ANALOGOVÉ ROZVADĚČOVÉ PŘÍSTROJE PŘEDNOSTNÍ PROGRAM ANALOGOVÉ ROZVADĚČOVÉ PŘÍSTROJE PŘEDNOSTNÍ PROGRAM Bezpečnostní norma EN :ed.2, CE označení Normy a ustanovení IEC, EN, DIN pro elektrické měřicí přístroje Při zavedení produktu uvnitř Evropského Společenství je označení CE na tomto produktu, jeho obalu nebo návodu k obsluze nezbytné. Pro analogové a digitální vestavné měřicí přístroje znamená prohlášení o shodě CE dodržení evropských předpisů (nízkonapěťová směrnice, směrnice EMC). Označení CE se neorientuje na spotřebitele, zaměřuje se na dozorčí úřady, které z označení CE vyvozují dodržení požadavků sjednocujících směrnic. Norma o přístrojích EN Bezpečnostní norma EN ed.2 Kvůli ochraně před nebezpečnými proudy musely být podle nové bezpečnostní normy EN :ed.2 oproti dřívějším požadavkům rozšířeny vzduchové i povrchové cesty. Bezpečnost uživatele se tím dále zvýšila. Společnost GMW-měřicí technika, s.r.o. splnila předpisy EN :2001 díky nákladným konstrukčním změnám na vestavných měřicích přístrojích, specielně na analogových rozváděčových přístrojích. Tento vývoj je chráněn evropským patentem EP A2. Všechny nabízené analogové vestavné měřicí přístroje odpovídají této normě. Měřicí kategorie a pracovní napětí CAT I Měření v elektrických obvodech, jež nejsou přímo spojeny se sítí (např. sekundární strana síťového zdroje chráněného proti přepětí, baterie). CAT II Měření v elektrických obvodech, jež jsou zástrčkou přímo spojeny se sítí nízkého napětí (např. domácí spotřebiče, kancelářská technika). CAT III Měření v instalaci budov (např. rozdělovač, stacionární spotřebiče). CAT IV Měření přímo na zdroji nízkonapěťové instalace (např. na řídících přístrojích EVU). Vestavné měřicí přístroje se užívají převážně v instalacích budov, tzn. jsou označeny kategorií CAT III a pracovním napětím přípustným pro daný přístroj, např. CAT III 600 V. Měří se pracovní napětí mezi svorkami přístroje a zemí. Příklad: S přístrojem s označením CAT III 600 V lze měřit v síti střídavého proudu s napětím 1000 V. Ma imální napětí fázového vodiče proti zemi je kolem 600 V. Předpisy a normy Naše měřicí a kontaktní přístroje odpovídají předpisům evropské směrnice 2014/35/EU, což dokazuje splnění následujících norem: EN ed. 2 EN (měřicí přístroje se stupnicí) EN (elektromagnetická kompatibilita EMC) Dále jsou definovány nejdůležitější ustanovení pro stavbu i vlastnosti elektrických měřicích zařízení. Přesnost Přesnost měřicího přístroje nebo příslušenství je dána hranicí absolutních chyb a rušivých vlivů. Chybu přístroje, popřípadě příslušenství, určenou při referenčních podmínkách (tab. I-1 EN označujeme jako vlastní odchylka. Naproti tomu rušivé vlivy se projeví, když se přístroj nenachází v referenčních podmínkách, nýbrž v hranicích jmenovitého rozsahu použití (tab. II-1 EN Naše měřicí a kontaktní přístroje odpovídají třídě přesnosti 1,5, není-li uvedeno u jednotlivých typů jinak. Pokud je to možné, mohou být měřicí přístroje vyrobeny i s určením pro vyšší třídu přesnosti (třída. Třída je uvedena na stupnici, např.: 1,5 značí chybu přístroje vyjádřenou v procentech vztažné hodnoty. Vztažná hodnota obecně odpovídá koncové hodnotě měřicího rozsahu. Výjimkou jsou následující případy: součet absolutních hodnot odpovídajících oběma hranicím měřicího rozsahu, leží-li elektrická nebo mechanická nulová hodnota uprostřed stupnice součet absolutních hodnot odpovídajících oběma hranicím měřicího rozsahu, leží-li elektrická nebo mechanická nulová hodnota uprostřed stupnice 90 u přístrojů měřicích účiník Vztažná hodnota odpovídá: součtu hodnot odpovídajících oběma hranicím měřicího rozsahu nezávisle na znaménku, leží-li elektrická nebo mechanická nulová hodnota uprostřed stupnice kvadrantu u měřiče fází rozdílu hodnot odporu obou hranic měřicího rozsahu při měření odporu s lineární stupnicí délce stupnice u přístrojů s nelineární zhuštěnou stupnicí (např. u ohmetrů), jež nemají zvláštní lineární stupnici jmenovité hodnotě pro příslušenství Provedení stupnic a ručky V našich měřicích přístrojích odpovídají stupnice a ručky normě DIN , část 2 až 4. Bezpečnostní ustanovení Naše měřicí přístroje odpovídající normě EN ed.2 jsou dimenzovány následovně: přepěťová kategorie III (CAT III/CAT II) stupeň znečištění 2 pracovní napětí = nejvyšší hodnota jmenovitého napětí proti zemi (efektivní hodnota stejnosměrného nebo střídavého napětí), viz tabulka na následující straně Typ V-AQS 72 V-AQS 96 V-PQS 72 V-PQS 96 V-MQS 72 V-MQS 96 V-MAQS 72 V-MAQS 96 V-PQ V-PQ V-FZQS 72 V-FZQS 96 AQS 144 AMQS 144 PQS 144 PQ MQS 144 AQS 48 W PQS 48 W V-MQS 48 V-PQ FZQS 48 W PF PFF 00 PFF PFF 0 PF PFFN M PFFN PFN PFN M DPR 144 F PF Pracovní napětí 100V. Pracovní napětí 600V. Přístroje třífázový 4vodičový systém s osvětlením s ochraným transformátorem v lodním provedení Jmenovité napětí třífázový 3vodičový systém fázový ku nulovému vodiči 600/1000 V 1000 V 600 V 230/400 V 500 V 300 V 150 V snížené pracovní napětí! Způsob ochrany podle normy EN Naše měřicí a kontaktní přístroje odpovídají následujícímu způsobu ochrany podle normy EN , není-li uvedeno jinak: IP 52 pro čelní stranu pláště IP00 pro svorky IP 10 pro svorky s montovaným krytem. Strana 4 Strana 5

4 ANALOGOVÉ ROZVADĚČOVÉ PŘÍSTROJE PŘEDNOSTNÍ PROGRAM ANALOGOVÉ ROZVADĚČOVÉ PŘÍSTROJE TECHNICKÝ POPIS Technický popis obecný přehled Kvadratické a profilové přístroje Mechanické požadavky normální provedení zvýšená odolnost (LN56) zvýšená odolnost (LN55) Odolnost proti nárazu 15 g 1,5 g Odolnost proti otřesům 11 ms 5 55 Hz 30 g 2,5 g 11 ms 5 55 Hz 50 g 5,0 g 11 ms 5 55 Hz Otřesuvzdornost a nárazuvzdornost Rušivé vlivy otřesů a nárazů jsou určeny v normě DIN EN Naše měřicí přístroje odpovídají těmto požadavkům a lze je dodat v následujících provedeních (realizace viz datový list): Referenční hodnoty a účinky rušivých vlivů Pracovní poloha Obecně je jmenovitá poloha označena polohovou značkou. Pro přístroje bez polohové značky je referenční rozsah každá poloha mezi vodorovnou a svislou. Za jmenovitý rozsah použití se považuje 5 v každém směru od referenční polohy, přičemž efekt rušivých vlivů nesmí být větší než 50 % odpovídající chyby dané třídy (navíc k chybě údaje). Kvadratické a profilové přístroje dle normy DIN Čelním rámeček v barvě černá matná nebo šedá matná (RAL 7037) podle normy DIN Dodávaná provedení Kvadratické přístroje: Rozměr průčelí viz str. elektromagnetické přístroje bimetalové ampérmetry bimetalové a elektromagnetické ampérmetry magnetoelektrické přístroje s usměrňovačem magnetoelektrické přístroje pro DC měřiče frekvence Následky otřesů a nárazů Není-li uvedeno jinak, musí měřicí přístroje a příslušenství třídy 1 a vyšší obstát u následujících typových vibračních a nárazových zkoušek: Vibrační zkouška Vibrační zkouška musí být provedena s následujícími hodnotami: rozsah frekvencí: 10 Hz 55 Hz 10 Hz amplituda kmitání: 0,15 mm (odpovídá 1,5 g při 50 Hz) počet cyklů rozmítání: 5 rychlost rozmítání: 1 oktáva za minutu Rovina kmitů je svislá, měřicí přístroj se připevní ve své obvyklé poloze na kmitací lavici. Nárazová zkouška Nárazová zkouška musí být provedena s následujícími hodnotami: největší zrychlení: a) 147 m/s2 (15 g) b) 490 m/s2 (50 g) při největším zrychlení podle: a) nejsou nutné žádné další údaje b) musí výrobce udat zvlášť hodnotu největšího zrychlení 490 m/s2 tvar křivky: poloviční sinusoida počet nárazů: po 3 nárazech v obou směrech tří na sebe navzájem kolmých os (celkem 18 nárazů) délka nárazu: 11 ms Měřicí přístroj musí být upevněn tak, aby jedna ze tří os splývala se směrem osy otáčení pohyblivé části přístroje. Podle těchto zkoušek nesmí dodatečná odchylka měření překročit 100 % hodnoty odpovídající označení třídy. Provedení stupnic a ruček Provedení stupnic a ruček čtvrtkruhových a kruhových stupnic (od rozměru 48 48) i obdélníkových stupnic (od rozměru 48 24) je dáno normou DIN , část 2 až 4. Naše čtvercové a obdélníkové přístroje s profilovou stupnicí odpovídají těmto normám. Strana 6 Pracovní rozsah teplot Není-li uvedeno jinak, musí přístroje třídy 0,5 až 5 při nepřetržitém provozu pracovat při teplotě okolí mezi 25 a +40 C. Jinak může dojít k trvalému poškození. Skladovací teplota: C Teplotní vliv Není-li uvedeno jinak, bere se za referenční teplotu pro přístroje třídy 0,5 až 5 hodnota 23 C ± 2 C. Jmenovitý pracovní rozsah je referenční teplota ±10 C. Dodatečná chyba nesmí být v tomto rozsahu teplot větší než chyba dané třídy. Klimaticky odolné měřicí přístroje Při výběru varianty tropické provedení jsou naše měřicí přístroje obzvláště vhodné pro: vlhké prostory mírného pásu vnitřní prostory suchého tropického pásu vnitřní prostory vlhkého tropického pásu; v tom případě je nutné zamezit orosení a prosakování vody, např. klimatizací Oblast použití (klimatické nároky) Klimatické nároky Normální Tropické provedení pracovní teplota C C roční průměr 30 dní v roce ostatní dny relativní vlhkost vzduchu: 65 % (při 21 C) 85 % (při 25 C) 75 % (při 23 C) 75 % (při 21 C) 95 % (při 25 C) 85 % (při 23 C) orosení žádné žádné Dodávaná provedení Profilové přístroje: Rozměr Výměnné stupnice Výměna stupnice je rychlá a jednoduchá, nedochází při ní ke ztrátě přesnosti měření. Stačí jen nahoře, popř. vlevo, (neplatí pro přístroje ) šroubovákem otevřít uzavírací pojistku a stupnici vyjmout. Připojení Šroubové svorky M4 se samoodklápěcími třmeny ulehčují připojení drátů. Šrouby jsou určeny pro křížový a klasický šroubovák. Výjimkou jsou ampérmetry s přímým připojením: magnetoelektrický ampérmetr 6 A a elektromagnetický ampérmetr 40 A / 60 A mají šroubové svorky M6, elektromagnetický ampérmetr 100 A má šroubové svorky M8. Pouzdro Robustní pouzdro z polykarbonátu je samozhášivé a neskapávající podle normy UL94V-0. Materiál čelního skla: antireflexní křemičité sklo Čelní rámeček i čelní sklo jsou snadno výměnné. Všechny přístroje je možné dodat i v provedení s ocelovým pouzdrem (kromě rozměru 48 48). Pro ušetření místa je možné zabudovat přístroje těsně vedle sebe bez mezilamel. (U přístrojů s rozměrem průčelí mm je možné dodat polykarbonové pouzdro se dvěma listovými pružinami.) Uspořádání pouzdra a speciální pouzdro přístroje s čelním rozměrem mm (možno dodat na zakázku) zohledňují požadavky na instalaci v různých mozaikových systémech , , Magneto-elektrické přístroje pro DC Kontaktní přístroje pro DC 113, viz str. Připevnění Všechna připevnění jsou určena i pro zvýšenou odolnost při vibracích a nárazech (obj. č. LN56). Standardně dodávaná šroubová svorka S je určena pro přístroje série Vario s polykarbonátovým i ocelovým pouzdrem pro tloušťku panelu 25 mm a šroubová svorka B (jen u přístroje s rozměrem průčelí mm) pro tloušťku panelu 40 mm. Bezpečnostní pokyny dojde-li k poškození čelního skla nebo rámečku, je nutné přístroj odpojit ze sítě používají-li se neizolované připojovací dráty, musí být podle normy IEC 1010 dodržena dostatečná bezpečná vzdálenost od připojení k rozvaděči a od ocelového pouzdra aby byla zaručena ochrana hřbetu ruky, popř. prstů podle normy BGV A3, je nutné po zapojení připojovacích drátů připevnit celkový kryt svorek výměna stupnice je možná pouze v případě odpojeného zdroje napětí výměna čelního skla a rámečku je možná pouze v případě odpojeného zdroje napětí Jako zvláštní provedení je možné dodat: pouzdro z ocelového plechu s šroubovou svorkou B DIN pro tloušťku panelu 40 mm (s výjimkou wattmetrů a přístrojů s rozměrem průčelí mm a mm). polykarbonátové pouzdro s rozměrem průčelí mm pro Mauellrastr, bez upevnění polykarbonátové pouzdro se dvěma listovými pružinami pro normální požadavky (vhodné u přístrojů s rozměrem průčelí mm a mm a také pro H&B Unibloc a Mauell rastr). Výjimku tvoří měřiče výkonu a přístroje s rozměrem průčelí mm polykarbonové pouzdro s rozměrem průčelí mm se dvěma bronzovými listovými pružinami pro H&B Unibloc rastr polykarbonátové pouzdro se čtyřmi listovými pružinami pro zvýšené požadavky. Výjimku tvoří měřiče výkonu a přístroje s rozměrem průčelí mm. Přednosti připevnění listovými pružinami: rychlá čelní montáž do výřezu v panelu s tloušťkou 1 mm, čelní vestavba do rastrovacího systému (viz výše) polykarbonátové pouzdro s upevněním Subklew (šroubové svorky podobné tvaru písmene S s kruhovým ostřím) pro rastr Subklew. (Výjimku jsou přístroje s rozměrem průčelí mm) Strana 7

5 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Technický popis měřicí systémy Pro střídavý proud nebo napětí Hz MAGNETOELEKTRICKÝ SYSTÉM ELEKTROMAGNETICKÝ SYSTÉM BIMETALOVÝ SYSTÉM měření stejnosměrného proudu nebo napětí měření střídavého proudu nebo napětí měření střídavého i stejnosměrného proudu Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN měření efektivní hodnoty měření efektivní hodnoty (true RMS) POUŽITÍ měření stříd. proudu nebo napětí zabudovaná vlečná ručka ukazuje nejvyšší naměřenou hodnotu ULOŽENÍ měření usměrněné hodnoty a zobrazení efektivní hodnoty u sinusového průběhu robustní hrotové uložení s odpruženými kameny robustní hrotové uložení s odpruženými kameny ÚTLUM tlumení vířivými proudy tlumení vířivými proudy překmit 5-15% délky stupnice 5-15% délky stupnice 15 min, popř. 8 min doba ustálení 2 s podle DIN EN s podle DIN EN REFERENČNÍ PODMÍNKY frekvence s usměrňovačem: 45 Hz 65 Hz 45 Hz 65 Hz 45 Hz 65 Hz JMENOVITÁ OBLAST POUŽITÍ frekvence PRŮBĚH STUPNICE s usměrňovačem: ampérmetr: ampérmetr: 15 Hz 400 Hz 40 Hz 1000 Hz voltmetr: 15 Hz 100 Hz voltmetr: 40 Hz Hz téměř lineární začátek měřicího rozsahu kolem 20 % koncové hodnoty rozsahu, ampérmetr má stupnici s 2násobným přetížením robustní bronzové ložisko tepelná indikace průměrné efektivní hodnoty 400 Hz MĚŘICÍ ROZSAH viz technická data viz technická data viz technická data PŘETÍŽITELNOST trvale 1,2 1,2 1,2 krátkodobě: měření proudu 10, 1s, s usměrňovačem: 2, 0,5 s 10 IN, 5s 10, 1s (Ima = 50 A) 40 IN, 1s (Ima = 250 A) PŘIPOJENÍ viz popis přístroje viz popis přístroje viz popis přístroje VLASTNÍ SPOTŘEBA viz technická data ampérmetr: 0,4 0,6 VA voltmetr: cca 4,0 VA Technický popis měřiče frekvence, činného a jalového výkonu a účiníku viz příslušná technická data. 1 A: cca 1,6 VA (cca 1,1 VA pro BM 48) 5 A: cca 2,5 VA (cca 1,9 VA pro BM 48) Technické údaje ROZMĚR PRŮČELÍ (mm) AQS 48 W V-AQS 72 V-AQS 96 AQS 144 DÉLKA STUPNICE (mm) TŘÍDA PŘESNOSTI 1,5 1,5 1,5 1,5 HMOTNOST (kg) 0,15 0,2 0,25 0,7 VLASTNÍ SPOTŘEBA PŘI PŘIPOJENÍ NA TRANSFORMÁTOR NAPĚTÍ Referenční podmínky REFERENČNÍ VELIČINA sek./100 V (120 V) cca 1,0 VA (1,4 VA) cca 1,0 VA (1,4 VA) cca 1,0 VA (1,4 VA) cca 1,0 VA (1,4 VA) sek./110 V (132 V) cca 1,4 VA (2,0 VA) cca 1,4 VA (2,0 VA) cca 1,4 VA (2,0 VA) cca 1,4 VA (2,0 VA) NA TRANSFORMÁTOR PROUDU sek. 1 A cca 0,25 VA cca 0,25 VA cca 0,25 VA cca 0,25 VA sek. 5 A cca 0,30 VA cca 0,30 VA cca 0,30 VA cca 0,30 VA PRACOVNÍ NAPĚTÍ CAT III 300 V CAT III 600 V CAT III 600 V CAT III 600 V KRYTÍ PŘEDNÍ STRANY POUZDRA IP 52 IP 52 IP 52 IP 52 UPEVNĚNÍ (VIZ DALŠÍ STRANA) listová pružina připevnění S připevnění S připevnění G MATERIÁL POUZDRA polykarbonát polykarbonát polykarbonát ocelový plech VÝMĚNNÁ STUPNICE ano ano ano ne Popis Analogový přístroj s elektromagnetickým systémem. Přístroj Dělení stupnice Ručka jemné/hrubé ručka s břitem Teplota okolí 23 C ± 2 C pracovní plocha svislá ±1 REFERENČNÍ PODMÍNKY další DIN EN Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle normy UL94V-0, popř. ocelový plech (viz výše) Pouzdro z ocelo vého plechu volitelný u typů V-AQS 72 a V-AQS 96. Výměnný je čelní rámeček, čelní sklo a stupnice (u přístrojů s rozměrem průčelí nelze stupnici měnit)» Výměna možná pouze bez připojeného napětí! Připojení M4 (ampérmetr a voltmetr 9 A) M6 (ampérmetr > 9 A 60 A) M8 (ampérmetr > 60 A 100 A) Výjimkou je typ V-AQS 48: M4 (ampérmetr 25 A) M6 (ampérmetr > 25 A 40 A) Šroubová svorka se samoodklápěcími svorkovými třmeny, šrouby určeny pro křížový a klasický šroubovák. Ochrana proti dotyku volitelná Strana 8 Strana 9

6 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Připevnění listovými pružinami Připevnění G Základní rozměry přístroje Tloušťka panelu 1 až 3 mm. Platí pro přístroje s rozměrem průčelí mm, ne však pro přístroje pro Mauell rastr. Možné i pro přístroje s rozměrem průčelí mm a mm. Tloušťka panelu 1 až 32 mm. Speciální šroubové svorky M4 pro přístroje s rozměrem průčelí mm. Připevnění S Připevnění B DIN Tloušťka panelu 1 až 25 mm. Speciální šroubové svorky M4 pro přístroje s rozměrem průčelí mm a mm. Možné i pro přístroje s rozměrem průčelí mm, ne však pro přístroje pro Mauell rastr. Tloušťka panelu 1 až 40 mm. Šroubové svorky M4 volitelné i pro: pouzdro z ocelového plechu s rozměrem průčelí mm a mm s kuželovými nýty a přístroje s rozměrem průčelí mm. Základní rozměry pro samostatný předřadný odpor ,5 mm (Š H V) Schéma rozměrů 1402 A 32 (na požádání). Schémata rozměrů (na požádání) 0101A258 pro přístroj s rozměrem průčelí mm 0101A259 pro přístroje s rozměrem průčelí mm a mm 0101A261 list 1 pro přístroje s rozměrem průčelí mm Příklad objednávky Přístroj s rozměrem průčelí mm Stupnice /200 A Připojení na proudový transformátor sek. 5A V-AQS 96 OBJEDNÁVKOVÉ ČÍSLO 1604E, BE11, CG100, BU10 Pro střídavý proud nebo napětí Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN PŘIPOJENÍ PŘÍMO Rozsah: AQS 48 W 1670E V-AQS E V-AQS E 0 50 ma CB50 A A A A ma CB100 A A A A ma CB150 A A A A ma CB250 A A A A ma CB400 A A A A ma CB600 A A A A 0 > 0,1 A < 1 A CB A A A A 0 1 A CC ,5 A CC1, ,5 A CC2, A CC A CC A CC A CC10 A A A A 0 15 A CC15 A A A A 0 25 A CC25 A A A A 0 40 A CC40 A A A A 0 60 A CC60 A A A A CC100 A A 0 > 1 A < 40 A CC A 0 > 1 A < 60 A CC A A A 0 > 1 A 100 A CC A A Pro pouzdro z ocelového plechu s kuželovými nýty viz varianty pouzdra. Stručně popište. AQS E ROZMĚR PRŮČELÍ (mm) JMENOVITÉ ROZMĚRY MM VÝŘEZ V PANELU ZÁSTAVBOVÁ HLOUBKA 9 A 25 A PŘIPOJENÍ PRO > 9A > 60 A4) 72 72, 96 96, 60 A 100 A4) mm > 25 A 40 A M 4 M 6 M 8 a 1 a 2 h l 1 l 2 t t 1 e e e , ,6 43,5 56 3) 12, , ,7 43,5 12, , ,8 43,5 12, ,5 12, Jednotlivá ochrana. Celková ochrana (22 mm jen u rozměru průčelí mm). 3) > 250 V 660 V s předřadným odporem. 4) Neplatí pro rozměr průčelí mm. Strana 10 Strana 11

7 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Pro střídavý proud nebo napětí Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN PŘIPOJENÍ NA TRANSFORMÁTOR PROUDU Pro pouzdro z ocelového plechu s kuželovými nýty viz varianty pouzdra. Stručně popište. AQS 48 W 1670E V-AQS E V-AQS E sek. 1 A BE sek. 5 A BE Stupnice: 0 1 A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka CG ka CH ka CH ka CH > 1 ka CH AQS E Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Rozsah: PŘIPOJENÍ PŘÍMO OBJ. Č. AQS 48 W 1670E V-AQS E V-AQS E 0 6 V DC6 A A A A 0 10 V DC10 A A A A 0 15 V DC15 A A A A 0 25 V DC25 A A A A 0 40 V DC40 A A A A 0 60 V DC60 A A A A V DC100 A A A A V DC150 A A A A V DC250 A A A A V DC300 A A A A V DC400 A A A V DC500 A A A V DC600 A A A V DC800 A A A V DC1000 A A A 0 > 6 V < 1000 V DC A A PŘIPOJENÍ NA TRANSFORMÁTOR NAPĚTÍ /100 V BF12 A A A A /110 V BF15 A A A A /100 V / 3 BF13 A A A A /110 V / 3 BF16 A A A A /100 V sec. / 3 BF19 A A A A /110 V sec. / 3 BF20 A A A A Stupnice: V DG V DG > 500 V < 1 kv DG kv DH kv DH kv DH kv DH kv DH kv DH kv DH kv DH > 1 kv DH AQS E Pro pouzdro z ocelového plechu s kuželovými nýty viz varianty pouzdra. Stručně popište. Strana 12 Strana 13

8 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Pro střídavý proud nebo napětí Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Vstup VARIANTY OBECNĚ Neplatí pro síťové voltmetry. Zahrnuje pouzdro z ocelového plechu s kuželovými nýty (obj. č. ML4) a připevnění B (obj. č. MN1. 3) Pouze ve spojení s připevněním S. 4) Pouze pro ampérmetry a voltmetry 9 A a ve spojení s připevněním S. 5) Pouze ve spojení s připevněním B DIN kategorie AQS 48 W 1670E V-AQS E V-AQS E Stříd. proud/napětí B2 N N N N Stejnosměrný/střídavý proud a stejnosměrné/střídavé napětí B3 A A A A Jmenovitá frekvence uvedené v seznamu IK99 N N N N... Hz (frekvence v rozsahu > Hz) pro voltmetr 40 V s normovaným rozsahem a pro ampérmetr 6 A (údaje o frekvenci krátce popište)... Hz (frekvence v rozsahu > Hz) pro ampérmetr > 6 A (údaje o frekvenci krátce popište) Stínění AQS E IK991 A A A A IK992 A A A A standardní podmínky LF99 N N N N zvýšená ochrana proti rušení LF9 A A A Přesnost třída 1,5 IE15 N N N N třída 1,0 (pouze pro stříd. proud/napětí 50 Hz) IE10 A A Pracovní poloha svislá poloha LA1 N N N N vodorovná poloha LA jiná poloha (udejte úhel mezi rovinou stupnice a vodorovnou rovinou) LA999 A A A A Speciální požadavky normální otřesuvzdornost a nárazuvzdornost LNH99 N N N N Pro užití na lodi se schválením: BV 0591 Bundesmarine LNH1 A A A jen třída 1,5 Germanischer Lloyd vstup LNH 2 A A A A otřesuvzdornost 2,5 g, nárazuvzdornost 30 g 100 ma LNH56 A 3) A A A 6 V otřesuvzdornost 5 g, nárazuvzdornost 50 g LNH55 A 4) A A A 5) Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Stupnice VARIANTY STUPNIC kategorie AQS 48 W 1670E V-AQS E V-AQS E Jako měřicí rozsah GF99 N N N N prázdná (začátek/konec, firemní logo, symboly) GF Dělení a ručka jednoduché dělení GD1 N N N N dvojité dělení GD2 A A A jemné/hrubé dělení SE1 N N N N jemné dělení SE3 A A A Ručka s břitem Nožová ručka Dodatečný potisk pro jednoduché dělení RA1 N N N N pro dvojité dělení RA pro jednoduché dělení RA10 A A A pro dvojité dělení RA11 A A A Dvojí číslování (údaj stručně popište) SK992 A A A A Nápis: bez dodatečného nápisu SM99 N N N N nápis (jiné jazyky latinkou, údaje stručně popište) barevná červená značka RAL 2002 (údaje stručně popište) 15 znaků německy SM991 A A A A > 15 znaků německy SM992 A A A A 15 znaků jiným jazykem SM993 A A A A > 15 znaků jiným jazykem SM994 A A A AQS E ST991 A A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) SU991 A A A A Druh stupnice výměnná stupnic SA10 N N N šroubovací stupnice SA11 A A N Přetížení bez přetížení BU99 N N N N 1,2 BU (jen u ampérmetru) BU (jen u ampérmetru) BU12 A 4) A 4) 6 (jen u ampérmetru) BU14 A A Normální provedení bez příplatku. Neplatí pro síťové voltmetry. 3) Koncová hodnota měřicího rozsahu 9 A. 4) Koncová hodnota měřicího rozsahu 40 A. Strana 14 Strana 15

9 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Pro střídavý proud nebo napětí Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Osvětlení Navíc jednorázový příplatek za výrobu síta. Cena na požádání. VARIANTY STUPNIC kategorie AQS 48 W 1670E V-AQS E V-AQS E bez osvětlení PA99 N N N N s přímým osvětlením PA1 A A A (stupnice z ple iskla, stupnice a osvětlení bílé) Pokyn: Doplňte obj. č. o PB. Osvětlení není možné u zrcadlových výměnných stupnic a zrcadlových šroubovacích stupnic. s nepřímým osvětlením světlovod s maskou, osvětlení bílé PA6 A A A světlovod s maskou, osvětlení červené PA7 A A A Pokyn: Doplňte obj. č. o SG a PB. (SG 99 není možno jako světlovod s maskou). Osvětlení jen u rovinné šroubovací stupnice (obj. č. SA 1. Napětí žárovky osvětlení 12 V PB V PB V PB AQS E Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Barvy stupnic a ručky VARIANTY STUPNIC Navíc jednorázový příplatek za výrobu šablony na přání. Normální provedení bez příplatku. 3) Pouze společně s obj. č. ML 4 (pouzdro z ocelového plechu s kuželovými nýty). OBJ. Č. kategorie AQS 48 W 1670E V-AQS E V-AQS E stupnice bílá, černý potisk a černá ručka SG99 N N N N stupnice černá, bílý potisk a bílá ručka SG1 A A A A stupnice černá, žlutý potisk a žlutá ručka SG2 A A A A bez stupnice, ručka černá SG bez stupnice, ručka bílá SG11 A A A bez stupnice, ručka žlutá SG12 A A A Provedení bez stupnice pouze u přístrojů k připojení na transformátor proudu nebo napětí. Oblast použití VARIANTY POUZDRA normální provedení LB99 N N N N tropické provedení LB1 A A A A Druh ochrany dle seznamu LH99 N N N N přední strana pouzdra IP54, svorky IP00 LH21 A A A A odolný vůči zemětřesení (kombinace možná s LH 99 nebo LH 2 LH10 A A A Barva čelního rámečku černá matná MA2 N N N N šedá matná RAL 7037, MA11 A A A A křemíkově šedá matná, RAL 7032 MA12 A A A A světle šedá matná, RAL 7035, MA14 A A A tmavě béžová matná RAL 1019 MA21 A A A A Sklo obyčejné MG99 N N N N antireflexní MG1 A A A A Pouzdro normální provedení ML99 N N N N ocelový plech s kuželovými nýty ML4 A A N Připevnění 2 listové pružiny MN2 N listové pružiny pro rastr H&B Unibloc (bronzové pružiny) MN4 + 4 listové pružiny MN1 A A A připevnění S MN14 A N N připevnění G MN13 N připevnění B DIN MN11 A3) A3) A připevnění Subklew (připevnění S bez špičky) MN32 A A bez připevnění MN AQS E Strana 16 Strana 17

10 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Dvojitý přístroj pro střídavé napětí nebo proud Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN VARIANTY POUZDRA Označení přístroje kategorie AQS 48 W 1670E V-AQS E V-AQS E bez označení MZ99 N N N N označení na zadní straně (údaje popište) MZ998 A A A A Ukazatel konstant bez ukazatele PK99 N N N N ukazatel konstant PK5 A A A 1 1,5 2 2, , Ovladatelná přídavná ručka bez přídavné ručky 1 PM99 N N N N přídavná ručka, červená PM1 A A A A Proužek s popisem Bez proužku s popisem SS99 N N N N popis na přední straně dole (údaje stručně popište) SS992 A A A Ochrana proti dotyku bez ochrany VB99 N N N N celková ochrana VB2 A A A A jednotlivá ochrana (ampérmetr a voltmetr 9 A, popř. VB A s rozměrem průčelí mm) AQS E Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN ROZMĚR PRŮČELÍ (mm) AZqs AZqs 144 Délka stupnice 94 / 66 mm 143 / 107 mm Třída přesnosti 1,5 % 1,5 % Hmotnost 0,6 kg 1,2 kg Pracovní napětí CAT III 300V CAT III 300V Zkušební napětí 3,5 kv 3,5 kv Krytí přední strany pouzdra IP52 IP52 Upevnění (viz další strana) Připevnění B Připevnění B Materiál pouzdra Ocelový plech Ocelový plech Popis Analogový přístroj s dvěma elektromagnetickými systémy. Systémy jsou uloženy nad sebou a jsou navzájem nezávislé. Přístroj Dělení stupnice Ručka Mechanická konstrukce Materiál pouzdra Připojení Referenční podmínky Referenční veličina jemné/hrubé 2 ručky s břitem ocelový plech M4 Referenční podmínky Teplota okolí 23 C ± 2 C Pracovní poloha Svislá ±1 Další DIN EN Strana 18 Strana 19

11 VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE Dvojitý přístroj pro střídavé napětí nebo proud Hz Dvojitý přístroj pro střídavé napětí nebo proud Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Připevnění B DIN ROZMĚR PRŮČELÍ (mm) Tloušťka panelu 1 až 40 mm. Šroubové svorky M4. Základní rozměry JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h I 1 I 2 t e , ,8 97,5 14, ,5 Příklad objednávky: Dvojitý voltmeter mm; rozsah 0-250V pro oba systémy, přímé přípojení. AZqs 96 OBJEDNÁVKOVÉ ČÍSLO 1606C 1617E, 1DC325, 2DC325 Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN STŘÍDAVÝ PROUD Připojení přímo ROZMĚR PRŮČELÍ: : AZqs AZqs E 1622E 0 1 A CC ,5 A CC ,5 A CC A CC A CC Připojení na transformátor proudu / 1 A BE / 5 A BE Stupnice: 1 A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG Koncová hodnota > 1 A / <1 ka A CG999 A A 1 ka CH ,5 ka CH ka CH ,5 ka CH ka CH ka CH999 A A Informace potřebné k objednání - Doplňte č.1 pro měřicí systém I - Doplňte č.2 pro měřicí systém II přesně specifikujte v objednávce Strana 20 Strana 21

12 VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE Dvojitý přístroj pro střídavé napětí nebo proud Hz Dvojitý přístroj pro střídavé napětí nebo proud Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Informace potřebné k objednání - Doplňte č.1 pro měřicí systém I - Doplňte č.2 pro měřicí systém II přesně specifikujte v objednávce STŘÍDAVÝ PROUD Připojení přímo ROZMĚR PRŮČELÍ: : AZqs AZqs E 1622E V DC V DC V DC V DC V DC V DC V DC Připojení na transformátor napětí / 100 V BF / 110 V BF Stupnice: 500 V DG V DG kv DH kv DH kv DH kv DH kv DH kv DH kv DH kv DH kv DH Koncová hodnota > 500V kv DH999 A A Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Pracovní poloha VARIANTY OBECNĚ ROZMĚR PRŮČELÍ: : AZqs AZqs 144 Obj. č. 1617E 1622E Svislá poloha LA 1 N N Vodorovná poloha LA Jiná poloha LA (udejte úhel mezi rovinou stupnice a vodorovnou polohou) Speciální požadavky Normální otřesuvzdornost a nárazuvzdornost LN 99 N N Otřesuvzdornost 2,5g 5g LN 40 A A VARIANTY STUPNIC Barevná červená značka RAL 2002 ST 991 A A (údaje stručně popište) Barevné pole žluté RAL 1021, zelené RAL 6018 SU 991 A A nebo červené RAL 2002 (údaje popište) Přetížení Bez přetížení BU 99 N N 1,2 BU Barvy stupnic a ručky Stupnice bílá, černý potisk, černá ručka SG 99 N N Stupnice černá, bílý potisk, bílá ručka SG 1 A A Stupnice černá, žlutý potisk, žlutá ručka SG 2 A A Obsahuje-li obj. č. písmeno N(normální provedení), můžete jej vypustit. Strana 22 Strana 23

13 VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE Dvojitý přístroj pro střídavé napětí nebo proud Hz Trojitý přístroj pro střídavé napětí nebo proud Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTA POUZDRA Obsahuje-li obj. č. písmeno N(normální provedení), můžete jej vypustit. ROZMĚR PRŮČELÍ: : AZqs AZqs 144 Obj. č. 1617E 1622E Normální provedení LB 99 N N Tropické provedení LB 1 A A Druh ochrany Dle seznamu LH 99 N N Přední strana pouzdra IP54, svorky IP 00 LH 21 A A Barva čelního rámečku Černá matná MA 2 N N Šedá matná RAL 7037 MA 11 A A Světle šedá matná RAL 7035 MA 12 A A Tmavě béžová matná RAL 1019 MA 21 A A Sklo Obyčejné MG 99 N N Antireflexní MG 1 A A Označení přístroje Bez označení MZ 99 N N Označení na zadní straně (údaje popište) MZ 998 A A Ochrana proti dotyku Bez ochrany VB 99 N N Jednotlivá ochrana VB 1 A A Elektromagneticky měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Délka stupnice ROZMĚR PRŮČELÍ (mm) TRIAQS O S8 63 mm Třída přesnosti 1,5 % Hmotnost Vlastní spotřeba při připojení na transformátor napětí sek. /100 V (120 V) sek. /110 V (132 V) Na transformátor proudu sek. 1 A sek. 5 A Pracovní napětí Zkušební napětí Krytí přední strany pouzdra Upevnění (viz další strana) Materiál pouzdra Popis Analogový přístroj se třemi elektromagnetickými systémy. Systémy jsou uloženy vedle sebe a navzájem jsou nezávislé. 0,9 kg ca. 1,0 VA (1,4 VA) ca. 1,4 VA (2,0 VA) ca. 0,25 VA ca. 0,3 VA CAT III 300V 3,5 kv IP52 Připevnění B Ocelový plech Přístroj Dělení stupnice Ručka jemné/hrubé 3 ručky s břitem Mechanická konstrukce Materiál pouzdra ocelový plech Připojení M5 Referenční podmínky Referenční veličina Referenční podmínky Teplota okolí 23 C ± 2 C Pracovní poloha Svislá ±1 Další DIN EN Strana 24 Strana 25

14 VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE Trojitý přístroj pro střídavé napětí nebo proud Hz Trojitý přístroj pro střídavé napětí nebo proud Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Připevnění B DIN ROZMĚR PRŮČELÍ (mm) Tloušťka panelu 1 až 40 mm. Šroubové svorky M4. Základní rozměry JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h I 1 I 2 t e , , Příklad objednávky: Trojitý ampérmetr s rozsahem 0-10A; přímé připojení Tri Aqs 0 S8 OBJEDNÁVKOVÉ ČÍSLO 1190E, 1CC210, 2CC210, 3CC210 Elektromagneticky měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN STŘÍDAVÝ PROUD Připojení přímo 0 1 A CC ,5 A 0 2,5 A CC115 CC A CC A CC A CC A CC A CC225 Připojení na transformátor proudu / 1 A BE 10 / 5 A BE 11 Stupnice: 1 A CG110 5 A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG380 : TRI AQS 0 S8 OBJ. Č. 1190E STŘÍDAVÝ PROUD Koncová hodnota > 1 A / <1 ka A CG999 1 ka CH110 1,5 ka CH115 2 ka CH120 2,5 ka CH125 3 ka CH130 Koncová hodnota > 1 ka ka : TRI AQS 0 S8 CH999 OBJ. Č. 1190E Informace potřebné k objednání - Doplňte č.1 pro měřicí systém I - Doplňte č.2 pro měřicí systém II - Doplňte č.3 pro měřicí systém III přesně specifikujte v objednávce Strana 26 Strana 27

15 VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE Trojitý přístroj pro střídavé napětí nebo proud Hz Trojitý přístroj pro střídavé napětí nebo proud Hz Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Informace potřebné k objednání - Doplňte č.1 pro měřicí systém I - Doplňte č.2 pro měřicí systém II - Doplňte č.3 pro měřicí systém III přesně specifikujte v objednávce PŘÍPOJENÍ PŘÍMO Připojení přímo V DC V DC V DC V DC V DC V DC V DC360 Koncová hodnota > 100 V / < 660V 0 V Připojení na transformátor napětí DC999 / 100 V BF 12 / 110 V BF 15 Stupnice: 500 V DG V DG360 1 kv DH110 3 kv DH130 5 kv DH150 6 kv DH kv DH kv DH kv DH kv DH kv DH230 Koncová hodnota > 500V ka DH999 : TRI AQS 0 S8 OBJ. Č. 1190E Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Pracovní poloha VARIANTY OBECNĚ : Obj. č. TRI AQS 0 S8 Svislá poloha LA 1 N Vodorovná poloha LA 2 + Jiná poloha LA (udejte úhel mezi rovinou stupnice a vodorovnou polohou) Speciální požadavky Normální otřesuvzdornost a nárazuvzdornost LN 99 N Otřesuvzdornost 2,5g 5g LN 40 A VARIANTY STUPNIC Dodatečný potisk Bez dodatečného nápisu SM 99 N Nápis 15 znaků německy SM 991 A Nápis >15 znaků německy SM 992 A Nápis 15 znaků jiným jazykem SM 993 A (jiné jazyky latinkou, stručně popište) Barevná červená značka RAL 2002 ST 991 A (údaje stručně popište) Barevné pole žluté RAL 1021, zelené RAL 6018 SU 991 A nebo červené RAL 2002 (údaje popište) Přetížení Bez přetížení BU 99 N 1,2 BU (jen u ampérmetru) BU (jen u ampérmetru) BU 12 A Barvy stupnic a ručky Stupnice bílá, černý potisk, černá ručka SG 99 N Stupnice černá, bílý potisk, bílá ručka SG 1 A Stupnice černá, žlutý potisk, žlutá ručka SG 2 A 1190E Strana 28 Strana 29

16 VÍCENÁSOBNÉ ELEKTROMAGNETICKÉ MĚŘICÍ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Trojitý přístroj pro střídavé napětí nebo proud Hz Pro střídavý proud Elektromagnetický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTA POUZDRA : Obj. č. TRI AQS 0 S8 Normální provedení LB 99 N Tropické provedení LB 1 A Barva čelního rámečku Černá matná MA 2 N Šedá matná RAL 7037 MA 1 A Sklo Obyčejné MG 99 N Antireflexní MG 1 A Označení přístroje Bez označení MZ 99 N Označení na zadní straně (údaje popište) MZ 998 A 1190E Bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Technické údaje ROZMĚR PRŮČELÍ (mm) Popis Analogový přístroj s bimetalovým měřicím systémem. Přístroj Dělení stupnice Ručka jemné/hrubé ručka s břitem V-MQS V-MQS 72 Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle UL94V-0, popř. ocelový plech (viz výše). Pouzdro z ocelového plechu volitelné u typů V-MQS72 a V-MQS V-MQS 96 délka stupnice (mm) třída přesnosti hmotnost (kg) 0,1 0,2 0,25 0, MQS 144 pracovní napětí CAT III 300 V CAT III 600 V CAT III 600 V CAT III 600 V krytí přední strany pouzdra IP 52 IP 52 IP 52 IP 52 připevnění (viz další strana) listová pružina připevnění S připevnění S připevnění G materiál pouzdra polykarbonát polykarbonát polykarbonát ocelový plech výměnná stupnice ano ano ano ne Vlastní spotřeba PŘIPOJENÍ NA TRANSFORMÁTOR ROZMĚR PRŮČELÍ (mm) sek. 1 A cca 1,1 VA cca 1,1 VA cca 1,1 VA cca 1,1 VA sek. 5 A cca 1,9 VA cca 1,9 VA cca 1,9 VA cca 1,9 VA Referenční podmínky REFERENČNÍ VELIČINA teplota okolí pracovní poloha další REFERENČNÍ PODMÍNKY 23 C ± 2 C svislá ±1 DIN EN Výměnný Připojení je čelní rámeček, čelní sklo a stupnice (u rozměruprůčelí nelze stupnici měnit)» Výměna možná pouze bez připojeného napětí! šroubové svorky M4 se samoodklápěcími svorkovými třmeny.šrouby určeny pro křížový a klasický šroubovák. Přetížitelnost trvale 120 % jmenovité hodnoty krátkodobě 10 jmenovitá hodnota, 1 s (Ima = 10 A) Ochrana proti dotyku volitelná Strana 30 Strana 31

17 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud Připevnění listovými pružinami Připevnění G Základní rozměry přístroje ROZMĚR PRŮČELÍ (mm) Tloušťka panelu 1 až 3 mm. Platí pro přístroje s rozměrem průčelí mm, ne však pro přístroje pro Mauell rastr. Možné i pro přístroje s rozměrem průčelí mm a mm. Tloušťka svorkovnice 1 až 32 mm. Speciální šroubové svorky M4 pro přístroje s rozměrem průčelí mm. Připevnění S Připevnění B DIN Tloušťka svorkovnice 1 až 25 mm. Speciální šroubové svorky M4 pro přístroje s rozměrem průčelí mm a mm. Možné i pro přístroje s rozměrem průčelí mm, ne však pro přístroje pro Mauell rastr. Tloušťka panelu 1 až 40 mm. Šroubové svorky M4 možné i pro: pouzdro z ocelového plechu s rozměrem průčelí mm a mm s kuželovými nýty a přístroje s rozměrem průčelí mm. Základní rozměry pro samostatný ochranný transformátor 1 A: mm (Š H V) 5 A: mm (Š H V) Schémata rozměrů (na požádání) 1303 A 2005 H Příklad objednávky Bimetalový ampérmetr mm. Připojení k transformátoru 25/5 A. Přetížení 1,2. Doba náběhu: 15 min. V-MQS 96 OBJEDNÁVKOVÉ ČÍSLO 1604M, BE11, BU5, CG25 JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h l 1 l 2 t e , ,6 43,5 12, , ,7 43,5 12, , ,8 43,5 12, ,5 12,5 Jednotlivá ochrana proti dotyku. Celková ochrana proti dotyku (22 mm jen u rozměru průčelí mm). Pro střídavý proud Bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Upozornění: Z uvedených vstupů vyberte pouze jeden. Přímé připojení Rozsah: STŘÍDAVÝ PROUD V-MQS M V-MQS M V-MQS M 0 1 A CC1, BU A CC5, BU Připojení na transformátor proudu sek. 1 A BE10, BU Připojení na transformátor proudu sek. 5 A BE11, BU Stupnice: 1 A CG A. CG A. CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka 3) CG ka CH ka CH ka CH >1kA 3) CH Varianta pouzdra z ocelového plechu s kuželovými nýty viz objednací údaje varianty pouzdra. Koncová hodnota stupnice = jmenovitá hodnota 120 %. 3) Stručně popište. MQS M Strana 32 Strana 33

18 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud Pro střídavý proud Bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Doba náběhu VARIANTY OBECNĚ OBJ. Č. kategorie V-MQS M V-MQS M V-MQS M doba náběhu 15 min IB1 N N N N doba náběhu 8 min IB Přetížení přetížení 1,2 BU5 N N N N přetížení 1,2 se zabudovaným ochranným transformátorem proudu 100 /1 s přetížení 1,2 se zabudovaným ochranným transformátorem proudu 50 /1 s přetížení 1,2 se samostatným ochranným transformátorem proudu 100 /1 s Pracovní poloha MQS M BU26 A BU28 BU27 A A A svislá poloha LA1 N N N N vodorovná poloha LA jiná poloha LA999 A A A A (udejte úhel mezi rovinou stupnice a vodorovnou rovinou) Na přání. Bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Stupnice VARIANTY STUPNICE OBJ. Č. kategorie V-MQS M V-MQS M V-MQS M dle vstupu GF99 N N N N prázdná stupnice (začátek/konec, firemní znak, symboly) GF Dodatečný potisk druhé cejchování (údaje popište) SK992 A A A A Nápis: bez dodatečného nápisu SM99 N N N N nápis 15 znaků německy SM991 A A A A > 15 znaků německy SM992 A A A A 15 znaků jiným jazykem SM993 A A A A > 15 znaků jiným jazykem SM994 A A A A (jiné jazyky latinkou, všechny údaje popište) barevná značka červená RAL 2002 (údaje popište) ST991 A A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) Barvy stupnic a přístroje MQS M SU991 A A A A stupnice bílá, černý potisk a černá ručka SG99 N N N N stupnice černá, bílý potisk a bílá ručka SG1 A A A A stupnice černá, žlutý potisk a žlutá ručka SG2 A A A A bez stupnice, ručka černá SG bez stupnice, ručka bílá SG11 A A A bez stupnice, ručka žlutá SG12 A A A Na přání. Navíc jednorázový příplatek za výrobu síta. Strana 34 Strana 35

19 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KOMBINOVANÉ KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud Hz Pro střídavý proud Bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN VARIANTY POUZDRA Barva čelního rámečku kategorie Normální provedení bez příplatku. Pouze ve spojení s obj. č. ML4 (pouzdro z ocelového plechu s kuželovými nýty). V-MQS M V-MQS M V-MQS M černá matná MA2 N N N N šedá matná, RAL 7037 MA11 A A A A křemíkově šedá matná RAL 7032 MA12 A A A A světlešedá matná, RAL 7035 MA14 A A A tmavě béžová RAL 1019 MA21 A A A A Mezirámeček 3 mm bez mezirámečku MC99 N N N N mezirámeček černý lesklý MC1 A A A mezirámeček šedý lesklý RAL 7037 MC2 A A A Mezirámeček pouze ve spojení s připevněním S nebo připevněním B DIN Sklo normální provedení MG99 N N N N antireflexní sklo MG1 A A A A Pouzdro Normální provedení ML99 N N N N ocelový plech s kuželovými nýty ML4 N N N Připevnění 2 listové pružiny MN2 N listové pružiny MN1 A A A připevnění S MN14 A N N připevnění G MN13 N připevnění B DIN MN11 A A A Označení přístroje bez označení MZ99 N N N N označení na zadní straně (údaje popište) MZ998 A A A A Ukazatel konstant bez ukazatele PK99 N N N N ukazatel konstant 1 1,5 2 2, , PK5 A A A Ochrana proti dotyku bez ochrany VB99 N N N N celková ochrana VB2 A A A A jednotlivá ochrana VB MQS M Elektromagnetický a bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Technické údaje ROZMĚR PRŮČELÍ (mm) (systémy uloženy vedle sebe) V-MAQS V-MAQS 96 délka stupnice bimetal. (mm) délka stupnice elmag. (mm) (systémy uloženy proti sobě) AMQS 72 AMQS 96 AMQS 144 délka stupnice bimetal. (mm) délka stupnice elmag. (mm) třída přesnosti bimetal třída přesnosti elmag. 1,5 1,5 1,5 hmotnost (kg) 0,3 0,35 1,3 pracovní napětí CAT III 300V CAT III 600V CAT III 600V krytí přední strany pouzdra IP 50 IP 50 IP 50 přievnění připevnění S připevnění S připevnění S materiál pouzdra polykarbonát polykarbonát polykarbonát výměnná stupnice ano ano ano Popis Analogový přístroj s bimetalovým a elektromagnetickým měřicím systémem. Přístroj Dělení stupnice Ručka jemné/hrubé ručka s břitem Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle normy UL94V-0 Výměnný Připojení Ochrana proti dotyku volitelná Schéma zapojení je čelní rámeček, čelní sklo a stupnice» Výměna možná pouze bez připojeného napětí! šroubové svorky M4 se samoodklápěcími svorkovými třmeny. Šrouby určeny pro křížový a klasický šroubovák. Vlastní spotřeba PŘIPOJENÍ NA TRANSFORMÁTOR: sek. 1 A V-MAQS 72 AMQS 72 V-MAQS 96 AMQS 96 AMQS 144 bimetal. cca 1,1 VA cca 1,1 VA cca 1,1 VA elektromagn. cca 0,25 VA cca 0,25 VA cca 0,25 VA sek. 5 A bimetal. cca 1,9 VA cca 1,9 VA cca 1,9 VA elektromagn. cca 0,3 VA cca 0,3 VA cca 0,3 VA Referenční podmínky REFERENČNÍ VELIČINA teplota okolí pracovní poloha další Přetížitelnost trvale REFERENČNÍ PODMÍNKY 23 C ± 2 C svislá ±1 DIN EN % jmenovité hodnoty krátkodobě 10 jmenovitá hodnota, 1s (ma = 10A) Strana 36 Strana 37

20 KOMBINOVANÉ KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KOMBINOVANÉ KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud Připevnění listovými pružinami Připevnění S Pro střídavý proud Elektromagnetický a bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Základní rozměry přístroje Schémata rozměrů (na požádání) 0101A259 ROZMĚR PRŮČELÍ (mm) Tloušťka panelu 1 až 3 mm. Možné i pro přístroje s rozměrem průčelí mm a mm Připevnění B DIN Tloušťka panelu 1 až 25mm. Speciální šroubové svorky M4 pro přístroje s rozměrem průčelí mm a mm. Tloušťka panelu 1 až 40 mm. Šroubové svorky M4 možné i pro pouzdro z ocelového plechu s rozměrem průčelí mm a mm Základní rozměry pro samostatný ochranný transformátor 1 A: mm (Š H V) 5 A: mm (Š H V) Schémata rozměrů (na požádání) 1303 A 2005 H Příklad objednávky Kombinovaný bimetalový a elektromagnetický systém s rozměrem průčelí mm. Připojení na transformátor 25/5A. Přetížení 1,2 pro bimetalový měřicí systém, 2 pro elektromagnetický měřicí systém. Doba náběhu: 15 min. V-MAQS 96 mechanismus I (bimetal.) mechanismus II (elektromagn.) OBJEDNÁVKOVÉ ČÍSLO 1606C 1BE11, 1BU5, 1CG225 2BE11, 2BW10, 2CG225 JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h l 1 l 2 t e , ,7 43,5 12, , ,8 43,5 12, ,0 12,5 Jednotlivá ochrana proti dotyku. Celková ochrana proti dotyku. Upozornění: Z uvedených vstupů vyberte pouze jeden. STŘÍDAVÝ PROUD (systémy uloženy vedle sebe) (systémy uloženy proti sobě) systém I (bimetal.) 1 systém II (elektromagn.) 2 Připojení přímo Rozsah: V-MAQS C AMQS C V-MAQS C AMQS C 0 1 A CCA A CCA Připojení na transformátor proudu sek. 1 A BEA Připojení na transformátor proudu sek. 5 A BEA Stupnice: 0 1 A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG >1 A < 1kA 3) CG ka CH ka CH ka CH > 1 ka 3) CH AMQS C Objednací údaje nutno doplnit o údaje: 1 bimetalový měřicí systém 2 elektromagnetický měřicí systém Koncová hodnota stupnice = jmenovitá hodnota 120 %. 3) Stručně popište. Strana 38 Strana 39

21 KOMBINOVANÉ KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KOMBINOVANÉ KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud Pro střídavý proud Elektromagnetický a bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Doba náběhu VARIANTY OBECNĚ (systémy uloženy vedle sebe) (systémy uloženy proti sobě) kategorie V-MAQS C AMQS C V-MAQS C AMQS C doba náběhu 15 min IB1 N N N doba náběhu 8 min IB Přetížení pro bimetal. měřicí systém přetížení 1,2 BU5 N N N přetížení 1,2 se zabudovaným ochranným transformátorem proudu 100 /1 s 2BU26 + přetížení 1,2 se samostatným ochranným transformátorem proudu 100 /1 s 1BU Přetížení pro elektromagn. měřicí systém přetížení 1,2 BW5 N N N přetížení 2 BW Pracovní poloha svislá poloha LA1 N N N vodorovná poloha LA jiná poloha LA (udejte úhel mezi rovinou stupnice a horizontálou) AMQS C Elektromagnetický a bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Stupnice VARIANTY STUPNICE (systémy uloženy vedle sebe) (systémy uloženy proti sobě) kategorie V-MAQS C AMQS C V-MAQS C AMQS C dle vstupu GF99 N N N prázdná stupnice (začátek/konec, firemní znak, symboly) GF Dodatečný potisk druhé cejchování (údaje popište) SK992 A Nápis: bez dodatečného nápisu SM99 N N N nápis < 15 znaků německy SM991 A A A (jiné jazyky latinkou, všechny údaje popište) > 15 znaků německy SM992 A A A 15 znaků jiným jazykem SM993 A A A > 15 znaků jiným jazykem SM994 A A A barevná značka červená RAL 2002 (údaje popište) ST991 A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) Barvy stupnic a přístroje AMQS C SU991 A A A stupnice bílá, černý potisk a černá ručka SG99 N N N stupnice černá, bílý potisk a bílá ručka SG1 A A A stupnice černá, žlutý potisk a žlutá ručka SG2 A A A bez stupnice, ručka černá SG bez stupnice, ručka bílá SG11 A A bez stupnice, ručka žlutá SG12 A A Navíc jednorázový příplatek za náklady na výrobu síta. Strana 40 Strana 41

22 KOMBINOVANÉ KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud Pro střídavý proud nebo napětí Hz Elektromagnetický a bimetalový měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Barva čelního rámečku VARIANTY POUZDRA (systémy uloženy vedle sebe) (systémy uloženy proti sobě) kategorie V-MAQS C AMQS C V-MAQS C AMQS C černá matná MA2 N N N šedá matná, RAL 7037 MA11 A A A křemíkově šedá matná, RAL 7032 MA12 A A A světlešedá matná, RAL 7035 MA14 A A tmavě béžová matná RAL 1019 MA21 A A A Mezirámeček 3 mm bez mezirámečku MC99 N N N mezirámeček černý lesklý MC1 A A A mezirámeček šedý lesklý RAL 7037 MC2 A A A Mezirámeček pouze ve spojení s připevněním S nebo připevněním B DIN Sklo normální provedení MG99 N N N antireflexní sklo MG1 A A A Pouzdro normální provedení ML99 N N N ocelový plech s kuželovými nýty ML4 A A N Připevnění 2 listové pružiny MN listové pružiny MN1 A A připevnění S MN14 N N připevnění B DIN MN11 A A N Označení přístroje bez označení MZ99 N N N označení na zadní straně (údaje popište) MZ998 A A A Ukazatel konstant Bez ukazatele PK99 N N N ukazatel konstant 1 1,5 2 2, , PK5 A A Ochrana proti dotyku bez ochrany VB99 N N N celková ochrana VB2 A A A jednotlivá ochrana VB AMQS C Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Technické údaje ROZMĚR PRŮČELÍ (mm) Typ (stupnice 90 ) PQS 48 W V-PQS 72 V-PQS 96 PQS 144 délka stupnice (mm) Typ (stupnice 240 ) V-PQ V-PQ V-PQ PQ délka stupnice (mm) třída přesnosti 1,5 1,5 1,5 1,5 hmotnost v kg (90 / 240 ) 0,08/0,16 0,2/0,2 0,25/0,25 0,6/0,65 pracovní napětí CAT III 300 V CAT III 600 V CAT III 600 V CAT III 600 V krytí přední strany pouzdra IP 52 IP 52 IP 52 IP 52 připevnění (viz další strana) listová pružina připevnění S připevnění S připevnění G materiál pouzdra polykarbonát polykarbonát polykarbonát ocelový plech výměnná stupnice ano ano ano ne Popis Analogový přístroj vybavený magnetoelektrickým systémem a usměrňovačem. Přístroj Dělení stupnice Ručka jemné/hrubé ručka s břitem Mechanická stavba Materiál pouzdra Polykarbonát, samozhášivý a neskapávající podle normy UL94V-0, popř. ocelový plech (viz výše). Pouzdro z ocelového plechu volitelné u typů V-PQS 72, V-PQS 96, V-PQ a V-PQ Výměnný Připojení Ochrana proti dotyku volitelná je čelní rámeček, čelní sklo a stupnice (u rozměru průčelí nelze stupnici měnit).» Výměna možná pouze bez připojeného napětí! šroubové svorky M4 se samoodklápěcími svorkovými třmeny Šrouby určeny pro křížový a klasický šroubovák. Pokles napětí/odběr proudu Pokles napětí v měřicím rozsahu < 100 ma: cca 1,2 V Odběr výkonu v měřicím rozsahu 100 ma: cca 0,15 VA Referenční podmínky REFERENČNÍ VELIČINA tvar křivky frekvence teplota okolí pracovní poloha další REFERENČNÍ PODMÍNKY sinus, faktor harm. zkreslení 1 % 50 Hz ±2 % 23 C ±2 C svislá ±1 DIN EN Normální provedení bez příplatku. Pouze společně s obj. č. ML4 (pouzdro z ocelového plechu s kuželovými nýty). Strana 42 Strana 43

23 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Připevnění listovými pružinami Připevnění G Základní rozměry přístroje Tloušťka panelu 1 až 3 mm. Platí pro přístroje s rozměrem průčelí mm, ne však pro přístroje pro Mauell rastr. Možné i pro přístroje s rozměrem průčelí mm a mm. Tloušťka panelu 1 až 32 mm. Speciální šroubové svorky M4 pro přístroje s rozměrem průčelí mm. Schémata rozměrů (na požádání) 0101A258 pro přístroj s rozměrem průčelí mm. 0101A259 pro přístroje s rozměrem průčelí a mm. 0101A261 list 1 pro přístroj s rozměrem průčelí mm. Připevnění S Připevnění B DIN Tloušťka panelu 1 až 25mm. Speciální šroubové svorky M4 pro přístroje s rozměrem průčelí mm a mm. Možné i pro přístroje s rozměrem průčelí 48 48, ne však pro přístroje pro Mauell. Tloušťka panelu 1 až 40 mm. Šroubové svorky M4 možné i pro: pouzdro z ocelového plechu s rozměrem průčelí mm a mm pouzdro s kuželovými nýty a rozměrem průčelí mm. Základní rozměry pro samostatný saturační transformátor mm (Š H V) Schémata rozměrů (na požádání) 1303A1839H0 Příklad objednávky Přístroj s rozměrem průčelí mm. Stupnice 240. Střídavé napětí 0 40 V. V-PQ OBJEDNÁVKOVÉ ČÍSLO 1605W, DC240 ROZMĚR PRŮČELÍ (mm) JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h l 1 l 2 t t 1 e M4 100 ma M3 e , ,6 43,5 61,5 3) 12,5 5, , ,7 43,5 12, , ,8 43,5 12, ,5 12,5 Pro střídavý proud nebo napětí Hz Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Rozsah: STŘÍDAVÝ PROUD (ST. 90 ) (ST. 240 ) PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W µa CA100 A A A A µa CA150 A A A A µa CA250 A A A A µa CA400 A A A A µa CA600 A A A A 0 > 100 µa < 1 ma 3) CA A A A A PQS W PQ W 0 1 ma CB ,5 ma CB1, ,5 ma CB2, ma CB ma CB ma CB ma CB15 A A A A 0 25 ma CB25 A A A A 0 40 ma CB40 A A A A 0 60 ma CB60 A A A A ma CB100 A A A A ma CB150 A A A A ma CB250 A A A A ma CB400 A A A A ma CB600 A A A A 0 > 1 ma < 1 A 3) CB A A A A 0 1 A CC1 A A A A 0 1,5 A CC1,5 A A A A 0 2,5 A CC2,5 A A A A 0 4 A CC4 A A A A 0 > 1 A < 5 A 3) CC A A A A U typu PQS 48 W 100 ma se samostatným transformátorovým mezistupněm. Není možné pro 240 stupnice. 3) Stručně popište. Jednotlivá ochrana proti dotyku. Celková ochrana proti dotyku (22 mm jen u rozměru průčelí mm). 3) 100 ma se zabudovaným transformátorovým mezistupněm (jen V-PQ ). Strana 44 Strana 45

24 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Pro střídavý proud nebo napětí Hz Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN PŘIPOJENÍ NA TRANSFORMÁTOR PROUDU A/1 A (ST. 90 ) (ST. 240 ) PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W PQS W PQ W BE10 A A A A A/5 A doplnit CG... BE11 A A A A A/1 A přet. nebo CH... BE22 A A A A A/5 A 1,2 BE23 A A A A Stupnice:... 1 A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka 3) CG ka CH ,2 ka CH1, ,5 ka CH1, > 1 ka 3) CH Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Rozsah: PŘÍMÉ PŘIPOJENÍ (ST. 90 ) (ST. 240 ) PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W 0 2,5 V DC2,5 A A A A 0 4 V DC4 A A A A 0 6 V DC6 A A A A 0 10 V DC10 A A A A 0 15 V DC15 A A A A 0 25 V DC25 A A A A 0 40 V DC40 A A A A 0 60 V DC60 A A A A V DC100 A A A A V DC150 A A A A V DC250 A A A A V DC400 A A A V DC500 A A A V DC600 A A A V DC800 A A A V DC1000 A A A 0 > 2,5 V < 1000 V DC A A A A Stručně popište. 0 > 2,5 V < 300 V. PQS W PQ W U typu PQS 48 W 100 ma se samostatným transformátorovým mezistupněm. 3) Stručně popište. Strana 46 Strana 47

25 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Pro střídavý proud nebo napětí Hz Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Strana 48 PŘIPOJENÍ NA TRANSFORMÁTOR NAPĚTÍ /100 V sek. (ST. 90 ) (ST. 240 ) PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W PQS W PQ W BE12 A A A A /110 V sek. BE15 A A A A doplnit CG... /100 V přet. BE25 A A A A nebo CH... /110 V 1,2 BE26 A A A A /250 V BE18 A A A A Stupnice: V DG V DG > 500 V < 1 kv DG kv DH kv DH kv DH kv DH kv DH kv DH kv DH kv DH kv DH > 1 kv DH Stručně popište. 0 > 2,5 V < 300 V. Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Jmenovitá frekvence MĚŘICÍ PŘÍSTROJ VARIANTY (ST. 90 ) (ST. 240 ) kategorie PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W dle seznamu (50 Hz) IK2 N N N N jmenovitá frekvence 60 Hz IK3 A A A A vyrovnání při měření napětí (ochrana proti přepólování) IK70 A A A A jmenovitá frekvence Hz (frekvence v rozsahu 40 Hz / < 1 khz) jmenovitá frekvence khz (frekvence v rozsahu 1 khz / 10 khz) Vnitřní odpor při měření napětí PQS W PQ W IK998 A A A A IK999 A A A A dle seznamu (viz technické údaje) IR99 N N N N Ri cca 10 kω/v (vstup 6 V) IR10 A A A A Ri = 1 kω/v ±1 % při jmen. teplotě (měřicí vstup 6 V) IR30 A A A A Ri = 10 kω/v ±1 % při jmen. teplotě (měřicí vstup 6 V) IR40 A A A A Nastavitelný potenciometr při měření napětí voltmetr bez potenciometru MP99 N N N N voltmetr s potenciometrem MP1 A A A regulační rozsah ±15 % (vstup 6 V / 550 V, Ri jen dle seznamu) Pracovní poloha svislá poloha LA1 N N N N vodorovná poloha LA jiná poloha (udejte úhel mezi rovinou stupnice a horizontálou) LA Speciální požadavky normální otřesuvzdornost a nárazuvzdornost LN99 N N N N Pro užití na lodi se schválením: BV 0591 námořnictvo LN jen třída Gremanischer Lloyd 1,5 vstup LN otřesuvzdornost 2,5 g, nárazuvzdornost 30 g 100 ma LN56 + 3) V otřesuvzdornost 5 g, nárazuvzdornost 50 g LN55 + 3) ) Nastavitelný potenciometr při měření napětí voltmetr bez potenciometru MP99 N N N N voltmetr s potenciometrem MP1 A A A A regulační rozsah ±15 % (vstup 6 V / 400 V, jen třída 1,5, Ri jen dle seznamu) Stručně popište. Obsahuje pouzdro z ocelového plechu s kuželovými nýty (obj. č. ML4) a připevnění B (obj. č. MN1. 3) Pouze ve spojení s připevněním S. 4) Pouze ve spojení s připevněním B DIN Strana 49

26 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Pro střídavý proud nebo napětí Hz Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Stupnice VARIANTY STUPNIC (ST. 90 ) (ST. 240 ) kategorie PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W PQS W PQ W dle vstupu GF99 N N N N prázdná (začátek/konec, firemní logo, symboly) GF Charakteristika stupnice úměrná proudu/napětí SD1 N N N N dle křivky (není úměrná proudu/napětí) SD6 A A A A Přetížení Bez přetížení BU99 N N N N 2 se zabudovaným saturačním transformátorem BU20 A 6) A A 2 se samostatným saturačním transformátorem BU21 A A A 6) 5 se zabudovaným saturačním transformátorem BU34 A 6) A A 5 se samostatným saturačním transformátorem BU35 A A A 6) 10 se zabudovaným saturačním transformátorem BU44 A 3) 6) A 3) A 4) 10 se samostatným saturačním transformátorem BU45 A 4) A 4) A 4) 6) Saturační transformátor jen pro připojení na transformátor proudu (obj. č. BE10 a BE1 a jen pro jmenovitou frekvenci 50 Hz nebo 60 Hz. Dělení a ručka jednoduché dělení GD1 N N N N dvojité dělení GD2 A A A A jemné/hrubé dělení SE1 N N N N jemné dělení SE3 A A A Ručka s břitem Nožová ručka pro jednoduché dělení RA1 N N N N pro dvojité dělení RA pro jednoduché dělení RA10 A A A A pro dvojité dělení RA11 A 6) A A A Ručka 5) pro jednoduché dělení RA40 A A A A Není možné u osvětlené stupnice. Pouze u provedení s osvětlenou stupnicí. 3) Pouze pro připojení na transformátor sek. 1 A, bez osvětlení stupnice. 4) Pouze pro připojení na transformátor sek. 1 A. 5) Pouze u 240 stupnice. 6) Není možné u 240 stupnice. Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Dodatečný potisk VARIANTY STUPNIC (ST. 90 ) (ST. 240 ) kategorie PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W druhé ocejchování (údaje popište) SK992 A A A A Nápis: PQS W PQ W bez dodatečného nápisu SM99 N N N N nápis 15 znaků německy SM991 A A A A > 15 znaků německy SM992 A A A A 15 znaků jiným jazykem SM993 A A A A >15 znaků jiným jazykem (jiné jazyky latinkou, všechny údaje popište) SM994 A A A A barevná značka červená, RAL 2002 (údaje popište) ST991 A A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) Druh stupnice SU991 A A A A výměnná rovinná stupnice SA10 N N N šroubovací rovinná stupnice SA11 A A A N stupňovitá stupnice (pouze s klasickou ručkou a jednoduchým dělením) 5) SA5 A A A A Není možné u osvětlené stupnice. Pouze u provedení s osvětlenou stupnicí. 3) Pouze pro připojení na transformátor sek. 1 A, bez osvětlení stupnice. 4) Pouze pro připojení na transformátor sek. 1 A. 5) Pouze u 240 stupnice. 6) Není možné u 240 stupnice. Strana 50 Strana 51

27 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Pro střídavý proud nebo napětí Hz Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Barvy stupnic a ručky VARIANTY STUPNIC (ST. 90 ) (ST. 240 ) kategorie PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W stupnice bílá, černý potisk a černá ručka SG99 N N N N PQS W PQ W stupnice černá, bílý potisk a bílá ručka SG1 A A A A stupnice černá, žlutý potisk a žlutá ručka SG2 A A A A stupnice černá, bílý potisk a žlutá ručka SG3 A A A A Osvětlení bez osvětlení PA99 N N N N s přímým osvětlením PA1 A A A (stupnice z ple iskla, stupnice a osvětlení bílé) Pokyn: Doplňte obj. č. o PB. Osvětlení není možné u zrcadlových výměnných stupnic a zrcadlových šroubovacích stupnic. s nepřímým osvětlením světlovod s maskou, osvětlení bílé PA6 A A A světlovod s maskou, osvětlení červené PA7 A A A Pokyn: Doplňte obj. č. o SG a PB. (SG 99 není možno jako světlovod s maskou). Osvětlení jen u rovinné šroubovací stupnice (obj. č. SA 1. Napětí žárovky osvětlení 12 V PB V PB V PB Navíc jednorázový příplatek za výrobu síta. Cena na požádání. Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTY POUZDRA (ST. 90 ) (ST. 240 ) kategorie PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W normální provedení LB99 N N N N tropické provedení LB1 A A A A Krytí dle seznamu LH99 N N N N přední strana pouzdra IP 54, svorky IP 00 LH21 A A A A odolný vůči zemětřesení (kombinace možná s LH 99 nebo LH 2 LH10 A A A A Barva čelního rámečku černá matná MA2 N N N N šedá matná, RAL 7037 MA11 A A A A křemíkově šedá matná, RAL 7032 MA12 A A A A světle šedá matná, RAL 7035, MA14 A A A - tmavě béžová matná, RAL 1019 MA21 A A A A Mezirámeček 3 mm Bez mezirámečku MC99 N N N N mezirámeček černý lesklý mezirámeček šedý lesklý, RAL 7037 MC1 A A A Mezirámeček pouze ve spojení s připevněním S nebo připevněním B DIN Navíc jednorázový příplatek za výrobu síta. Cena na požádání. PQS W PQ W MC2 A A A Strana 52 Strana 53

28 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro střídavý proud nebo napětí Hz Pro střídavý proud nebo napětí Hz Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Sklo VARIANTY POUZDRA (ST. 90 ) (ST. 240 ) kategorie PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W normální provedení MG99 N N N N antireflexní sklo MG1 A A A A Pouzdro normální ML99 N N N N PQS W PQ W ocelový plech s kuželovými nýty ML4 A A N pouzdro k manuálnímu rastru ML5 + 3) pouzdro k rastru H&B Unibloc ML6 + 4) 3) Připevnění 2 listové pružiny MN2 N listové pružiny pro rastr H&B Unibloc (bronzové) MN4 A 4 listové pružiny MN1 A A A připevnění S MN14 A N N připevnění G MN13 N připevnění B DIN MN11 A 5) A 5) A připevnění Subklew (připevnění S bez špičky) MN32 A A A bez připevnění MN88 + 6) Normální provedení bez příplatku. Normální provedení pouzdra (ML99) ve spojení s připevněním MN2 určeno pro manuální rastr i H&B Uniblock rastr. 3) Normální provedení pouzdra (ML99) ve spojení s připevněním MN11 určeno pro manuální rastr i H&B Uniblock rastr. 4) Pouze ve spojení s obj. č. MN4 (2 listové pružiny pro H&B Uniblock rastr). 5) Pouze ve spojení s obj. č. ML4 (pouzdro z ocelového plechu s kuželovými nýty). 6) U ML5 (pouzdro pro manuální rastr) normální provedení. Magnetoelektrický měřicí systém s usměrňovačem, 90 nebo 240 stupnice. Rámeček matný černý podle normy DIN Označení přístroje VARIANTY POUZDRA (ST. 90 ) (ST. 240 ) kategorie PQS 48 W 1670W V-PQ W V-PQS W V-PQ W V-PQS W V-PQ W bez označení MZ99 N N N N označení na zadní straně MZ998 A A A A (údaje popište) Ovladatelná přídavná ručka bez přídavné ručky PM99 N N N N 1 přídavná ručka, červená PM1 A A A A Proužek s popisem bez proužku s popisem SS99 N N N N popis na přední straně dole SS992 A A A A (údaje stručně popište) Ochrana proti dotyku bez ochrany VB99 N N N N celková ochrana VB2 A A A A PQS W PQ W jednotlivá ochrana VB Strana 54 Strana 55

29 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Technické údaje ROZMĚR PRŮČELÍ (mm) Typ PQS 48 W V-PQS 72 V-PQS 96 PQS 144 délka stupnice (mm) Připevnění listovými pružinami Tloušťka panelu 1 až 3 mm. Platí pro přístroje mm, ne však pro přístroje pro rastr Mauell. Možné i pro přístroje mm a mm. Připevnění S Tloušťka panelu 1 až 25 mm. Speciální šroubové svorky M4 pro přístroje mm a mm. Možné i pro přístroje 48 48, ne však pro přístroje pro rastr Mauell. třída přesnosti 1,5 1,5 1,5 1,5 hmotnost (kg) 0,08 0,2 0,25 0,6 pracovní napětí CAT III 300 V CAT III 600 V CAT III 600 V CAT III 600 V Připevnění G Připevnění B DIN krytí přední strany pouzdra IP 52 IP 52 IP 52 IP 52 připevnění (viz dále) listová pružina připevnění S připevnění S připevnění G materiál pouzdra polykarbonát polykarbonát polykarbonát ocelový plech výměnná stupnice ano ano ano ne Tloušťka panelu 1 až 32 mm. Speciální šroubové svorky M4 pro přístroje mm. Tloušťka panelu 1 až 40 mm. Šroubové svorky M4 možné i pro: pouzdro z ocelového plechu mm a mm s kuželovými nýty a přístroje mm. Popis Analogový přístroj vybavený magnetoelektrickým měřicím systémem. Přístroj Dělení stupnice Ručka jemné/hrubé ručka s břitem Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle normy UL94V-0, popř. ocelový plech (viz výše). Pouzdro z ocelového plechu volitelné u typů V-PQS 72 a V-PQS 96. Výměnný je čelní rámeček, čelní sklo a stupnice (u rozměru průčelí nelze stupnici měnit).» Výměna možná pouze bez připojeného napětí! Připojení Ochrana proti dotyku volitelná Referenční podmínky REFERENČNÍ VELIČINA teplota okolí pracovní poloha další M4 (voltmetry a ampérmetry 4 A), popř. M6 (ampérmetry > 4 A). Šroubové svorky M4 se samoodklápěcími podložkami. Šroubové svorky určeny pro křížový a klasický šroubovák. REFERENČNÍ PODMÍNKY 23 C ±2 C svislá ±1 DIN EN Vnitřní odpor/pokles napětí/odběr proudu ROZMĚR PRŮČELÍ (mm) ROZSAH RI RI TOLERANCE 100 µa 1943 Ω 2000 Ω 150 µa 1547 Ω 2000 Ω 250 µa 1233 Ω 1080 Ω 400 µa 375 Ω 497 Ω 600 µa 202 Ω 163 Ω 1 ma 79 Ω 69 Ω 1,5 ma 37,5 Ω 26,5 Ω 2 ma 21 Ω 20 Ω 2,5 ma 11,4 Ω 10,8 Ω 4 ma 6,7 Ω 7,1 Ω 5 ma 4,8 Ω 6,1 Ω 6 ma 3 Ω 2,4 Ω 10 ma 3,4 Ω 1,6 Ω 15 ma 4 Ω 4 Ω 20 ma 3 Ω 3 Ω 4 20 ma 3 Ω 3 Ω 25 ma 2,4 Ω 2,4 Ω > 25 ma pokles napětí 60 mv ±20 % ±30 % s bočníkem odběr proudu 6 ma ±20 % 60 mv 1000 Ω/V Vnitřní odpory platí pouze pro uvedené přístroje s danou třídou přesnosti. Vnitřní odpor (R ) magnetoelektrických přístrojů s nulovým bodem na libovolném místě stupnice na požádání. Základní rozměry přístroje ROZMĚR PRŮČELÍ (mm) Schémata rozměrů (na požádání) 0101A258 pro přístroj mm 0101A259 pro přístroj mm nebo mm 0101A261 list 1 pro přístroj mm Příklad objednávky Přístroj mm. Stupnice 90. Stejnosměrné napětí 0 40 V. V-PQS 96 OBJEDNÁVKOVÉ ČÍSLO 1604P, DC240 JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h l 1 l 2 t , ,6 43,5 12, , ,7 43,5 12, , ,8 43,5 12, ,5 12,5 18 Jednotlivá ochrana proti dotyku. Celková ochrana proti dotyku (22 mm jen u přístrojů mm). 4 A M4 e > 4 A M6 e Strana 56 Strana 57

30 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Rozsah: STEJNOSMĚRNÝ PROUD PŘÍMO (ST. 90 ) PQS 48 W 1670P V-PQS P V-PQS P µa CA100 A A A A µa CA150 A A A A µa CA250 A A A A µa CA400 A A A A µa CA600 A A A A 0 > 100 µa < 1 ma CA A A A A 0 1 ma CB ,5 ma CB1, ,5 ma CB2, ma CB ma CB ma CB ma CB ma CB A 0 20 ma CB A 0 25 ma CB A 0 40 ma CB A 0 50 ma CB A 0 60 ma CB A ma CB A ma CB A ma CB A ma CB A ma CB A 0 > 1 ma < 1 A CB A A A A 4 20 ma BC10 A A A A 0/4 20 ma 3) BC25 A A A A 0 1 A CC A 0 1,5 A CC1, A 0 2,5 A CC2, A 0 4 A CC A 0 6 A CC A 0 10 A CC A 0 15 A CC A 0 25 A CC A 0 40 A CC40 A A A A 0 60 A CC60 A A A A 0 > 1 A < 60 A CC A A A A PQS P Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN STEJNOSMĚRNÝ PROUD Připojení na bočník: (ST. 90 ) PQS 48 W 1670P V-PQS P V-PQS P A/60 mv BE A A/150 mv BE A A / > 60 mv BE981 A A A A Stupnice: 1 A CG ,5 A CG1, ,5 A CG2, A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka CG kA CH ,5kA CH1, ,5kA CH2, kA CH kA CH kA CH kA CH kA CH > 1 ka CH Stručně popište. Vyšší napětí viz dělič napětí str ) Dělič napětí viz str PQS P Stručně popište. Mechanicky potlačeno. 3) Elektricky potlačeno. Strana 58 Strana 59

31 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN STEJNOSMĚRNÝ PROUD Připojení přímo Rozsah: (ST. 90 ) PQS 48 W 1670P V-PQS P V-PQS P mv DB60 A A A A mv DB100 A A A A mv DB150 A A A A mv DB250 A A A A mv DB400 A A A A mv DB600 A A A A 0 > 60 mv < 1 V DB... A A A A 0 1 V DC1 A A A A 0 1,5 V DC1,5 A A A A 0 2,5 V DC2,5 A A A A 0 3 V DC3 A A A A 0 4 V DC4 A A A A 0 6 V DC6 A A A A 0 10 V DC10 A A A A 0 15 V DC15 A A A A 0 25 V DC25 A A A A 0 40 V DC40 A A A A 0 60 V DC60 A A A A V DC100 A A A A V DC150 A A A A V DC250 A A A A V DC400 A A A V DC500 A A A V DC600 A A A V DC380 A A V DC410 A A 0 > 1 V < 600 V DC... A A A Připojení na samostatný dělič napětí 3)... kv / 25 V (250 µa) BE76 A A A A PQS P Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Nulový bod VARIANTY OBECNĚ (ST. 90 ) kategorie PQS 48 W 1670P V-PQS P V-PQS P nulový bod vlevo BC1 N N N N nulový bod uprostřed BC2 A A A A nulový bod libovolně (údaje popište) BC20 A A A A nulový bod vlevo, mechanicky potlačeno (nelze pro 4 20 ma) BC16 A A A A (Max. potlačení 50 %, rozsahy 250 µa / 250 mv, Ri 1 kω/v, údaje popište) Vnitřní odpor při měření napětí dle seznamu (viz technické údaje) IR99 N N N N Ri cca 10 kω/v (vstup 2 V) IR10 A A A A Ri = 1 kω/v ±1 % při jmen. teplotě (měřicí vstup 1 V) IR30 A A A A Ri = 10 kω/v ±1 % při jmen. teplotě (měřicí vstup 2 V) IR40 A A A A Nastavitelný potenciometr při měření napětí voltmetr bez potenciometru MP99 N N N N voltmetr s potenciometrem MP1 A A A regulační rozsah ±15 % (vstup 6 V / 550 V, Ri jen dle seznamu) Odpor přívodu při napojení na bočníky...a / 60 mv a...a / 150 mv normální provedení 0,06 Ω IG99 N N N N různě od 0,06 Ω (údaje popište) IG999 A A A A hraniční hodnoty:...a / 60 mv pro třídu 1,5 Max. 1 Ω...A / 150 mv pro třídu 1,5 Max. 7 Ω PQS P Stručně popište. Vyšší napětí dělič napětí 3) Dělič napětí Strana 60 Strana 61

32 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Přesnost VARIANTY OBECNĚ (ST. 90 ) kategorie PQS 48 W 1670P V-PQS P V-PQS P třída 1,5 IE15 N N N N třída 1,0 (vstup 100 µa / 60 m V, IE10 A A A u rozměru pouze ve spojení s jemným dělením a ručkou s nožem) Pracovní poloha svislá poloha LA1 N N N N vodorovná poloha LA jiná poloha (udejte úhel mezi rovinou stupnice a horizontálou) LA999 A A A A Speciální požadavky normální otřesuvzdornost a nárazuvzdornost LN99 N N N N Pro užití na lodi se schválením: Gremanischer Lloyd LN2 A A A A jen třída 1,5 BV 0591 námořnictvo vstup LN1 A A A BV 3340 námořnictvo 250 µa LN6 3) + 4) otřesuvzdornost 2,5 g, nárazuvzdornost 30 g 250 mv připojení na bočník LN56 A 5) A A A 60 mv otřesuvzdornost 5 g, nárazuvzdornost 50 g LN55 A 5) A A A 6) Nastavitelný potenciometr při měření napětí voltmetr bez potenciometru MP99 N N N N voltmetr s potenciometrem MP1 A A A A regulační rozsah ±15 % (vstup 6 V / 400 V, jen třída 1,5, Ri jen dle seznamu) Obsahuje pouzdro z ocelového plechu s kuželovými nýty (kategorie ML4) a připevnění B (kategorie MN1. Typ PQS 72 podle speciálního datového listu. 3) Typ PQS 96 podle speciálního datového listu. 4) Viz speciální datový list. 5) Pouze ve spojení s připevněním S. 6) Pouze ve spojení s připevněním B DIN PQS P Na požádání Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Stupnice VARIANTY STUPNIC (ST. 90 ) kategorie PQS 48 W 1670P V-PQS P V-PQS P dle vstupu GF99 N N N N prázdná pro nulový bod vlevo (začátek/konec, firemní logo, symboly) GF prázdná pro nulový bod uprostřed (začátek/konec, firemní logo, symboly) GF Charakteristika stupnice úměrná proudu/napětí SD1 N N N N dle křivky (není úměrná proudu/napětí) SD6 A A A A Dělení a ručka jednoduché dělení GD1 N N N N dvojité dělení GD2 A A A A jemné/hrubé dělení SE1 N N N N jemné dělení SE3 A A A Ručka s břitem Nožová ručka Dodatečný potisk pro jednoduché dělení RA1 N N N N pro dvojité dělení RA pro jednoduché dělení RA10 A A A A pro dvojité dělení RA11 A A A A druhé ocejchování (údaje popište) SK992 A A A A Nápis: bez dodatečného nápisu SM99 N N N N nápis 15 znaků německy SM991 A A A A (jiné jazyky latinkou, všechny údaje popište) > 15 znaků německy SM992 A A A A 15 znaků jiným jazykem SM993 A A A A > 15 znaků jiným jazykem SM994 A A A A barevná značka červená, RAL 2002 (údaje popište) ST991 A A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) SU991 A A A A Druh stupnice výměnná rovinná stupnice SA10 N N N šroubovací rovinná stupnice SA11 A A A N zrcadlová výměnná stupnice SA8 A zrcadlová šroubovací stupnice SA9 A A A (zrcadlové výměnné i šroubovací stupnice pouze s jemným dělením a nožovou ručkou) PQS P Normální provedení bez příplatku. Strana 62 Strana 63

33 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Barvy stupnic a ručky VARIANTY STUPNIC (ST. 90 ) kategorie PQS 48 W 1670P V-PQS P V-PQS P stupnice bílá, černý potisk a černá ručka SG99 N N N N stupnice černá, bílý potisk a bílá ručka SG1 A A A A stupnice černá, žlutý potisk a žlutá ručka SG2 A A A A stupnice černá, bílý potisk a žlutá ručka SG3 A A A A bez stupnice, černá ručka SG bez stupnice, bílá ručka SG11 A A A bez stupnice, žlutá ručka SG12 A A A Provedení bez stupnice pouze u přístrojů k připojení na měřicí měnič a bočníky. Osvětlení bez osvětlení PA99 N N N N s přímým osvětlením (stupnice z ple iskla, stupnice i osvětlení bílé) PA1 A A A A Pokyn: Doplňte obj. č. o PB. U rozměru osvětlení jen pro 4 A / 660 V a jen s jednotlivou dotykovou ochranou. světlovod s maskou, osvětlení bílé PA6 A A A světlovod s maskou, osvětlení červené PA7 A A A Pokyn: Doplňte obj. č. o SG a PB. (SG 99 není možno jako světlovod s maskou). Osvětlení jen u rovinné šroubovací stupnice (obj. č. SA 1. Napětí žárovky v osvětlení 12 V PB V PB V PB Navíc jednorázový příplatek za výrobu síta. Cena na požádání. PQS P Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTY POUZDRA (ST. 90 ) kategorie PQS 48 W 1670P V-PQS P V-PQS P normální provedení LB99 N N N N tropické provedení LB1 A A A A Krytí dle seznamu LH99 N N N N přední strana pouzdra IP 54, svorky IP 00 LH21 A A A A odolný vůči zemětřesení (jen třída 1,5 kombinace možná s LH 99 nebo LH 2 Barva čelního rámečku PQS P LH10 A A A A černá matná MA2 N N N N šedá matná, RAL 7037 MA11 A A A A křemíkově šedá matná, RAL 7032 MA12 A A A A světle šedá matná, RAL 7035, MA14 A A A tmavě béžová matná, RAL 1019 MA21 A A A A Mezirámeček 3 mm bez mezirámečku MC99 N N N N mezirámeček černý lesklý MC1 A A A mezirámeček šedý lesklý, RAL 7037 MC2 A A A Mezirámeček pouze ve spojení s připevněním S nebo připevněním B DIN Strana 64 Strana 65

34 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Sklo Strana 66 VARIANTY POUZDRA (ST. 90 ) kategorie PQS 48 W 1670P V-PQS P V-PQS P normální provedení MG99 N N N N antireflexní sklo MG1 A A A A Pouzdro normální ML99 N N N N ocelový plech s kuželovými nýty ML4 A A N pouzdro k manuálnímu rastru ML5 + 3) pouzdro k rastru H&B Unibloc ML6 + 4) 3) Připevnění 2 listové pružiny MN2 N listové pružiny k rastru H&B Uniblock (bronzové pružiny) MN4 A 4 listové pružiny MN1 A A A připevnění S MN14 A N N připevnění G MN13 N připevnění B DIN MN11 A 5) A 5) A připevnění Subklew (S bez špičky) MN32 A A A bez připevnění MN88 + 6) Označení přístroje Bez označení MZ99 N N N N označení na zadní straně (údaje popište) MZ998 A A A A Ukazatel konstant bez ukazatele PK99 N N N N ukazatel konstant PK1 A ukazatel konstant 1 1,5 2 2, , PK5 A A A Ovladatelná přídavná ručka bez přídavné ručky PM99 N N N N 1 přídavná ručka, červená PM1 A A A Proužek s popisem Bez proužku s popisem SS99 N N N N popis na přední straně dole (údaje stručně popište) SS992 A A A A Ochrana proti dotyku bez ochrany VB99 N N N N celková ochrana VB2 A A A A jednotlivá ochrana (voltmetr a proudu 4 A) VB Normální provedení bez příplatku. Normální provedení pouzdra (ML99) ve spojení s připevněním MN2 určeno i pro manuální rastr a H&B Uniblock rastr. 3) Normální provedení pouzdra (ML99) ve spojení s připevněním MN11 určeno i pro manuální rastr a H&B Uniblock rastr. 4) Pouze ve spojení s obj. č. MN4 (2 listové pružiny pro H&B Uniblock rastr). 5) Pouze ve spojení s obj. č. ML4 (pouzdro z ocelového plechu s kuželovými nýty). 6) U ML5 (pouzdro pro manuální rastr) normální provedení. PQS P Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Technické údaje ROZMĚR PRŮČELÍ (mm) V-PQ V-PQ V-PQ PQ délka stupnice (mm) třída přesnosti 1,5 1,5 1,5 1,5 hmotnost (kg) 0,16 0,2 0,25 0,65 pracovní napětí CAT III 300 V CAT III 600 V CAT III 600 V CAT III 600 V krytí přední strany pouzdra IP 52 IP 52 IP 52 IP 52 připevnění (viz dále) listová pružina připevnění S připevnění S připevnění G materiál pouzdra polykarbonát polykarbonát polykarbonát ocelový plech výměnná stupnice ano ano ano ne Popis Analogový přístroj vybavený magnetoelektrickým měřicím systémem. Přístroj Dělení stupnice Ručka jemné/hrubé ručka s břitem Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle normy UL94V-0, popř. ocelový plech (viz výše). Pouzdro z ocelového plechu volitelné u typů V-PQS a V-PQS Výměnné Připojení Ochrana proti dotyku volitelná Referenční podmínky REFERENČNÍ VELIČINA teplota okolí pracovní poloha další jsou čelní rámeček, čelní sklo a stupnice (u rozměrů nelze stupnici měnit)» Výměna možná pouze bez připojeného napětí! M4 (voltmetry a ampérmetry 4 A), popř. M6 (ampérmetry > 4 A). Šroubové svorky M4 se samoodklápěcími podložkami. Šroubové svorky určeny pro křížový a klasický šroubovák. REFERENČNÍ PODMÍNKY 23 C ±2 C svislá ±1 DIN EN Vnitřní odpor/pokles napětí/odběr proudu ROZSAH RI TOLERANCE 100 µa Ω 150 µa 8210 Ω 250 µa 2870 Ω 400 µa 1770 Ω 600 µa 773 Ω 1 ma 337 Ω 1,5 ma 167 Ω 2 ma 97 Ω 2,5 ma 52 Ω 4 ma 25 Ω 5 ma 16,3 Ω 6 ma 14,2 Ω 10 ma 3 Ω 15 ma 6,5 Ω 20 ma 5 Ω 4 20 ma 6,5 Ω > 25 ma s bočníkem 25 ma 6 Ω 150 mv 75 Ω 250 mv 125 Ω 400 mv 200 Ω 600 mv 300 Ω 1V 1000 Ω/V úbytek napětí 60 mv odběr proudu 10 ma ±20 % ±30 % ±20 % Vnitřní odpory platí pouze pro uvedené přístroje s danou třídou přesnosti Vnitřní odpor (R ) magnetoelektrických přístrojů s nulovým bodem na libovolném místě stupnice na požádání. Strana 67

35 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Připevnění listovými pružinami Připevnění G Základní rozměry přístroje Strana 68 ROZMĚR PRŮČELÍ (mm) Tloušťka panelu 1 až 3 mm. Platí pro přístroje mm, ne však pro rastr Mauell. Možné i pro přístroje mm a mm. Tloušťka panelu 1 až 32 mm. Speciální šroubové svorky M4 pro přístroje mm. Připevnění S Připevnění B DIN Schémata rozměrů (na požádání) 0101A258 pro přístroj mm 0101A259 pro přístroj mm nebo mm 0101A261 list 1 pro přístroj mm Příklad objednávky Přístroj mm. Stupnice 240. Stejnosměrné napětí 0 40 V. V-PQ Tloušťka panelu 1 až 25mm. Speciální šroubové svorky M4 pro přístroje mm a mm. Možné i pro přístroje 48 48, ne však pro rastr Mauell. Tloušťka panelu 1 až 40 mm. Šroubové svorky M4 možné i pro: pouzdro z ocelového plechu mm a mm s kuželovými nýty a přístroje mm. OBJEDNÁVKOVÉ ČÍSLO 1605P, DC240 JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h l 1 l 2 t , ,6 43,5 12, , ,7 43,5 12, , ,8 43,5 12, ,5 12,5 18 Jednotlivá ochrana proti dotyku. Celková ochrana proti dotyku (22 mm jen u rozměru průčelí mm). 4 A M4 e > 4 A M6 e Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Rozsah: PŘIPOJENÍ PŘÍMO (ST. 90 ) V-PQ P V-PQ P V-PQ P µa CA100 A A A A µa CA150 A A A A µa CA250 A A A A µa CA400 A A A A µa CA600 A A A A 0 > 100 µa < 1 ma CA A A A A 0 1 ma CB ,5 ma CB1, ,5 ma CB2, ma CB ma CB ma CB ma CB ma CB15 A A A A 0 20 ma CB20 A A A A 0 25 ma CB25 A A A A 0 40 ma CB40 A A A A 0 50 ma CB50 A A A A 0 60 ma CB60 A A A A ma CB100 A A A A ma CB150 A A A A ma CB250 A A A A ma CB400 A A A A ma CB600 A A A A 0 > 1 ma < 1 A CB A A A A 4 20 ma 3) BC10 A A A A 0/4 20 ma 4) BC25 A A A A 0 1 A CC1 A A A A 0 1,5 A CC1,5 A A A A 0 2,5 A CC2,5 A A A A 0 4 A CC4 A A A A 0 6 A CC6 A A A 0 10 A CC10 A A A 0 15 A CC15 A A A 0 25 A CC25 A A A 0 40 A CC40 A A A 0 > 1 A < 40 A CC A A A A (Max. 4 A u rozměru průčelí mm) Varianta pouzdro z ocelového plechu s kuželovými nýty viz objednací údaje varianty pouzdra. Stručně popište. 3) Mechanicky potlačeno. 4) Elektricky potlačeno. PQ P Strana 69

36 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN na bočník PŘIPOJENÍ (ST. 90 ) V-PQ P V-PQ P V-PQ P A / 60 mv BE A A / 150 mv BE A A / > 60 mv BE981 A A A A Stupnice: PQ P 1 A CG ,5 A CG1, ,5 A CG2, A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka3) CG ka CH ,5 ka CH1, ,5 ka CH2, ka CH ka CH ka CH ka CH ka CH > 1 ka CH Varianta pouzdro z ocelového plechu kuželovými nýty viz objednací údaje varianty pouzdra. Koncová hodnota > 60 mv. 3) Stručně popište. Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Rozsah: PŘIPOJENÍ PŘÍMO (ST. 90 ) V-PQ P V-PQ P V-PQ P mv DB150 A A A A mv DB250 A A A A mv DB400 A A A A mv DB600 A A A A 0 > 150 mv < 1 V 3) DB A A A A 0 1 V DC1 A A A A 0 1,5 V DC1,5 A A A A 0 2,5 V DC2,5 A A A A 0 3 V DC3 A A A A 0 4 V DC4 A A A A 0 6 V DC6 A A A A 0 10 V DC10 A A A A 0 15 V DC15 A A A A 0 25 V DC25 A A A A 0 40 V DC40 A A A A 0 60 V DC60 A A A A V DC100 A A A A V DC150 A A A A V DC250 A A A A V DC400 A A A V DC500 A A A V DC600 A A A V DC380 A A V DC410 A A 0 > 1 V < 600 V 3) 4) DC... A A A Připojení na samostatný dělič napětí 5)... kv / 25 V (250 µa) BE76 A A A A Varianta pouzdro z ocelového plechu kuželovými nýty viz objednací údaje varianty pouzdra. 3) Stručně popište. 4) Vyšší napětí dělič napětí 5) Dělič napětí PQ P Strana 70 Strana 71

37 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Nulový bod VARIANTY OBECNĚ (ST. 90 ) kategorie V-PQ P V-PQ P V-PQ P nulový bod vlevo BC1 N N N N nulový bod uprostřed BC2 A A A A nulový bod libovolně (údaje popište) BC20 A A A A nulový bod vlevo, mechanicky potlačeno (nelze pro 4 20 ma) BC16 A A A A (Max. potlačení 20 %, rozsahy 250 µa / 250 mv, Ri 1 kω/v, údaje popište) Vnitřní odpor při měření napětí dle seznamu (viz technické údaje) IR99 N N N N Ri cca 10 kω/v (vstup 4 V) IR23 A A A A Ri = 1 kω/v ±1 % při jmen. teplotě (měřicí vstup 1 V) IR30 A A A A Ri = 10 kω/v ±1 % při jmen. teplotě (měřicí vstup 4 V) IR53 A A A A Nastavitelný potenciometr při měření napětí voltmetr bez potenciometru MP99 N N N N voltmetr s potenciometrem MP1 A A A oblast regulace ±15 % (vstup 6 V / 550 V, Ri jen dle seznamu,jen třída 1,5) Odpor přívodu při napojení na bočníky...a / 60 mv a...a / 150 mv normální provedení 0,06 Ω IG99 N N N N různě od 0,06 Ω (údaje popište) IG999 A A A A hraniční hodnota:...a / 60 mv pro třídu 1,5 Max. 1 Ω...A / 150 mv pro třídu 1,5 Max. 7 Ω PQ P Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Přesnost VARIANTY OBECNĚ (ST. 90 ) kategorie V-PQ P V-PQ P V-PQ P třída 1,5 IE15 N N N N třída 1,0 (vstup 100 µa / 60 mv, IE11 A A A u rozměru jen ve spojení s jemným dělením a nožovou ručkou) Pracovní poloha svislá poloha LA1 N N N N PQ P vodorovná poloha LA jiná poloha (udejte úhel mezi rovinou stupnice a horizontálou) LA999 A A A A Speciální požadavky normální otřesuvzdornost a nárazuvzdornost LN99 N N N N Pro užití na lodi se schválením: Germanischer Lloyd LN2 A A A A BV 0591 námořnictvo BV 3340 námořnictvo otřesuvzdornost 2,5 g, nárazuvzdornost 30 g jen třída 1,5 vstup 250 µa 250 mv připojení na bočník 60 mv LN1 LN6 LN56 A 5) + A + 3) A A + 4) A otřesuvzdornost 5 g, nárazuvzdornost 50 g LN55 A 5) A A A 6) Nastavitelný potenciometr při měření napětí voltmetr bez potenciometru MP99 N N N N voltmetr s potenciometrem MP1 A A A A regulační rozsah ±15 % (vstup 6 V / 400 V, jen třída 1,5, Ri jen dle seznamu) Obsahuje pouzdro z ocelového plechu s kuželovými nýty (kategorie ML4) a připevnění B (kategorie MN1. Typ PQS 72 podle speciálního datového listu. 3) Typ PQS 96 podle speciálního datového listu. 4) Viz speciální datový list. 5) Pouze ve spojení s připevněním S. 6) Pouze ve spojení s připevněním B DIN Na požádání Strana 72 Strana 73

38 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Obsahuje-li obj. č. písmeno N (normální provedení), můžete jej vypustit Stupnice VARIANTY STUPNIC kategorie V-PQ P V-PQ P V-PQ P Dle vstupu GF99 N N N N PQ P prázdná (začátek/střed/konec, firemní logo, symboly) GF Charakteristika stupnice Úměrná proudu/napětí SD1 N N N N podle křivky (není úměrná proudu/napětí) SD6 A A A A Dělení a ručka jednoduché dělení GD1 N N N N dvojité dělení GD2 A A A A jemné/hrubé dělení SE1 N N N N jemné dělení SE3 A A A Ručka s břitem Nožová ručka pro jednoduché dělení RA1 N N N N pro dvojité dělení RA pro jednoduché dělení RA10 A A A A pro dvojité dělení RA11 A A A Ručka pro jednoduché dělení RA40 A A A A Dodatečný potisk druhé ocejchování (údaje popište) SK992 A A A A Nápis bez dodatečného nápisu SM99 N N N N nápis 15 znaků německy SM991 A A A A (jiné jazyky latinkou, všechny údaje popište) > 15 znaků německy SM992 A A A A 15 znaků jiným jazykem SM993 A A A A > 15 znaků jiným jazykem SM994 A A A A barevná značka červená, RAL 2002 (údaje popište) ST991 A A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) Druh stupnice SU991 A A A A výměnná rovinná stupnice SA10 N N N šroubovací rovinná stupnice SA11 A A A N stupňovitá stupnice (jen s klasickou ručkou a jednoduchým dělením) SA5 A A A A Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Barvy stupnic a ručky VARIANTY STUPNIC kategorie V-PQ P V-PQ P V-PQ P stupnice bílá, černý potisk a černá ručka SG99 N N N N PQ P stupnice černá, bílý potisk a bílá ručka SG1 A A A A stupnice černá, žlutý potisk a žlutá ručka SG2 A A A A stupnice černá, bílý potisk a žlutá ručka SG3 A A A A bez stupnice, černá ručka SG bez stupnice, bílá ručka SG11 A A A bez stupnice, žlutá ručka SG12 A A A Provedení bez stupnice pouze u přístrojů k připojení na měřicí převodník a bočníky. Osvětlení bez osvětlení PA99 N N N N s přímým osvětlením PA1 A A A (stupnice z ple iskla, stupnice a osvětlení bílé) Pokyn: Doplňte obj. č. o PB. U rozměru osvětlení jen pro 4A / 660 V a s jednotlivou dotykovou ochranou. s nepřímým osvětlením světlovod s maskou, osvětlení bílé PA6 A A A světlovod s maskou, osvětlení červené PA7 A A A Pokyn: Doplňte obj. č. o PB. (SG 99 není možno jako světlovod s maskou). Osvětlení jen u ploché šroubovací stupnice (obj. č. SA 1. Napětí osvětlovací žárovky 12 V PB V PB V PB Navíc jednorázový příplatek za výrobu síta. Cena na požádání. Normální provedení bez příplatku. Strana 74 Strana 75

39 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTY POUZDRA kategorie V-PQ P V-PQ P V-PQ P normální provedení LB99 N N N N tropické provedení LB1 A A A A Krytí dle seznamu LH99 N N N N čelní strana pouzdra IP 54, svorky IP 00 LH21 A A A A odolný vůči zemětřesení (jen třída 1,5 kombinace možná s LH 99 nebo LH 2 Barva čelního rámečku PQ P LH10 A A A A černá matná MA2 N N N N šedá matná, RAL 7037 MA11 A A A A křemíkově šedá matná, RAL 7032 MA12 A A A A světle šedá matná, RAL 7035, MA14 A A A tmavě béžová matná, RAL 1019 MA21 A A A A Mezirámeček 3 mm bez mezirámečku MC99 N N N N mezirámeček černý lesklý MC1 A A A mezirámeček šedý lesklý, RAL 7037 MC2 A A A Mezirámeček pouze ve spojení s připevněním S nebo připevněním B DIN Navíc jednorázový příplatek za výrobu síta. Cena na požádání. Magnetoelektrický měřicí systém, 240 stupnice. Rámeček matný černý podle normy DIN Sklo VARIANTY POUZDRA kategorie V-PQ P V-PQ P V-PQ P normální provedení MG99 N N N N antireflexní sklo MG1 A A A A Pouzdro normální ML99 N N N N PQ P ocelový plech s kuželovými nýty ML4 A A N pouzdro k manuálnímu rastru ML5 + 3) pouzdro k rastru H&B Unibloc ML6 + 4) 3) Připevnění 2 listové pružiny MN2 N listové pružiny pro rastr H&B Unibloc (bronzové pružiny) MN4 A 4 listové pružiny MN1 A A A připevnění S MN14 A N N připevnění G MN13 N připevnění B DIN MN11 A 5) A 5) A připevnění Subklew (připevnění S bez špičky) MN32 A A A bez připevnění MN88 + 6) Označení přístroje bez označení MZ99 N N N N označení na zadní straně MZ998 A A A A (údaje popište) Ovladatelná přídavná ručka bez přídavné ručky PM99 N N N N 1 přídavná ručka, červená PM1 A A A Proužek s popisem bez proužku s popisem SS99 N N N N popis na přední straně dole (údaje popište) SS992 A A A A Ochrana proti dotyku bez ochrany VB99 N N N N celková ochrana VB2 A A A A jednotlivá ochrana (voltmetr a ampérmetr 4 A) VB Normální provedení bez příplatku. Normální provedení pouzdra (ML99) ve spojení s připevněním MN2 určeno i pro manuální rastr a H&B Uniblock rastr. 3) Normální provedení pouzdra (ML99) ve spojení s připevněním MN11 určeno i pro manuální rastr a H&B Uniblock rastr. 4) Pouze ve spojení s obj. č. MN4 (2 listové pružiny pro H&B Uniblock rastr). 5) Pouze ve spojení s obj. č. ML4 (pouzdro z ocelového plechu s kuželovými nýty). 6) U ML5 (pouzdro pro manuální rastr) normální provedení. Strana 76 Strana 77

40 VÍCENÁSOBNÉ MAGNETOELEKTRICKÉ MĚŘICÍ PŘÍSTROJE VÍCENÁSOBNÉ MAGNETOELEKTRICKÉ MĚŘICÍ PŘÍSTROJE Dvojitý přístroj pro stejnosměrné napětí nebo proud Dvojitý přístroj pro stejnosměrné napětí nebo proud Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Připevnění B DIN Základní rozměry Tloušťka panelu 1 až 40 mm. Šroubové svorky M4. ROZMĚR PRŮČELÍ (mm) PZQSD48W PZQS48W Délka stupnice 31 / 28 mm 33 / 33 mm Třída přesnosti 2,5 % 1,5 % Hmotnost 0,2 kg 0,2 kg Pracovní napětí CAT III 50V CAT III 50V Krytí přední strany pouzdra IP50 IP50 Upevnění (viz další strana) Připevnění B Připevnění B Materiál pouzdra Ocelový plech Ocelový plech Popis Analogový přístroj s dvěma magnetoelektrickými systémy. Systémy jsou uloženy nad sebeou a navzájem jsou nezávislé. Přístroj Dělení stupnice Ručka jemné/hrubé 2 ručky s břitem Mechanická konstrukce Materiál pouzdra ocelový plech s kuželovými nýty Připojení M3 Ochrana proti dotyku volitelná Referenční podmínky Referenční veličina Referenční podmínky Teplota okolí 23 C ± 2 C Pracovní poloha Svislá ±1 Další DIN EN ROZMĚR PRŮČELÍ (mm) JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h I 1 I 2 t e , ,6 82,5 3,5 Příklad objednávky: Dvojitý přístroj mm; rozsah 1.systému 0-20mA; stupnice 1.systému 0-100%; rozsah 2.systému 0-10V; stupnice 2. systému 0-100% PZqs48w OBJEDNÁVKOVÉ ČÍSLO 1606C 1674P, 1CB220; 1GL310, 1GMP2, 2DC10;2IR40; 2GL310; 2GMP02 ROZSAH VÝCHYLKA RUČKY RI TOLERANCE μa ± 22,5 6 kω μa ± 22,5 13 kω μa ± 22,5 50 kω μa ± 22,5 2 kω μa ± 22,5 325 Ω μa ± 22,5 325 Ω μa Ω 0 1 ma Ω ± 20 % 0 20 ma 90 3 Ω ± 30 % 0 3 V kω / V 0 5 V kω / V 0 10 V kω / V Vnitřní odpory platí pouze pro uvedené přístroje s danou třídou přesnosti Vnitřní odpor (R ) magnetoelektrických přístrojů s nulovým bodem na libovolném místě stupnice na požádání. ± 1 % ± 1 % Strana 78 Strana 79

41 VÍCENÁSOBNÉ MAGNETOELEKTRICKÉ MĚŘICÍ PŘÍSTROJE VÍCENÁSOBNÉ MAGNETOELEKTRICKÉ MĚŘICÍ PŘÍSTROJE Dvojitý přístroj pro stejnosměrné napětí nebo proud Dvojitý přístroj pro stejnosměrné napětí nebo proud Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN ROZMĚR PRŮČELÍ (mm) MĚŘICÍ SYSTÉM I PZQSD 48 W OBJ. Č. Výchylka ručky ±22,5 1 FU 1 Nulový bod uprostřed 1 BC 2 Stupnice GL 999 Stupnice GL 999 Rozsah Ri -20 μa μa 6 kω 1 CA IR μa μa 13 kω 1 CA IR μa μa 50 kω 1 CA IR μa μa 2 kω 1 CA IR 76 Výchylka ručky 90 Stupnice 0-100% 1 GL GMP 2 Rozsah Ri μa 325 kω 1 CA 360 IR ma 79 kω 1 CB μa 3 kω 1 CB V 10 kω / V 1 DC IR V 10 kω / V 1 DC IR V 10 kω / V 1 DC IR 40 MĚŘICÍ SYSTÉM II Výchylka ručky 90 Stupnice 0-100% Rozsah Ri 2 GL 310 2GMP μa 325 kω 2 CA IR ma 79 kω 2 CB μa 3 kω 2 CB V 10 kω / V 2 DC IR V 10 kω / V 2 DC IR V 10 kω / V 2 DC IR 40 Informace potřebné k objednání - Doplňte č.1 pro měřicí systém I - Doplňte č.2 pro měřicí systém II Přesně specifikujte v objednávce Jiné rozsahy a provedení stupnic možné objednat na zakázku. ROZMĚR PRŮČELÍ (mm) Výchylka ručky 90 MĚŘICÍ SYSTÉM I PZQS 48 W OBJ. Č. Stupnice 0-100% 1 GL GMP 2 Rozsah Ri μa 325 Ω 1 CA 360 IR ma 79 Ω 1 CB μa 3 Ω 1 CB V 10 kω / V 1 DC IR V 10 kω / V 1 DC IR V 10 kω / V 1 DC IR 40 MĚŘICÍ SYSTÉM II Výchylka ručky 90 Stupnice 0-100% Rozsah Ri 2 GL 310 2GMP μa 325 kω 2 CA IR ma 79 kω 2 CB μa 3 kω 2 CB V 10 kω / V 2 DC IR V 10 kω / V 2 DC IR 40 Výchylka ručky ±22,5 1 FU 1 Nulový bod uprostřed 1 BC 2 Stupnice GL 999 Stupnice GL 999 Rozsah Ri -20 μa μa 6 kω 2 CA IR μa μa 13 kω 2 CA IR μa μa 50 kω 2 CA IR μa μa 2 kω 2 CA IR 76 Nulový bod VARIANTY OBECNĚ Označte č.1 (pro měřicí systém I) nebo č.2 (pro měřicí systém II) ROZMĚR PRŮČELÍ (mm): : PZQSD 48 W PZQS 48 W Obj. č. 1674P 1672P Nulový bod vlevo.bc 1 N N Nulový bod uprostřed.bc 2 A A Nulový bod libovolně (údaje popište).bc 20 A A Odpor přívodu při napojení na bočníky A/60mV a A/150mV Normální provdení 0,06 Ω.IG 99 N N Různě od 0,06 Ω (údaje popište).ig 999 A A Hraniční hodnoty: A/60mV ma 1 Ω; A/150mV ma 7 Ω Pracovní poloha Svislá poloha LA1 N N Vodorovná poloha LA2 + + Jiná poloha LA 999 A A (udejte úhel mezi rovinou stupnice a vodorovnou polohou) Speciální požadavky Normální otřesuvzdornost a nárazuvzdornost LN 99 N N Otřesuvzdornost 2,5g 5g LN 40 A A Strana 80 Strana 81

42 VÍCENÁSOBNÉ MAGNETOELEKTRICKÉ MĚŘICÍ PŘÍSTROJE VÍCENÁSOBNÉ MAGNETOELEKTRICKÉ MĚŘICÍ PŘÍSTROJE Dvojitý přístroj pro stejnosměrné napětí nebo proud Dvojitý přístroj pro stejnosměrné napětí nebo proud Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Stupnice VARIANTY STUPNIC ROZMĚR PRŮČELÍ (mm): : PZQSD 48 W PZQS 48 W Obj. č. 1674P 1672P Dle vstupu GF 99 N N Charakteristika stupnice úměrná proudu/napětí SD Charakteristika dle křivky (není úměrná proudu/napětí) SD 6 A A Dodatečný potisk Bez dodatečného nápisu SM 99 A A Nápis 15 znaků německy SM 991 A A Nápis >15 znaků německy SM 992 A A Nápis 15 znaků jiným jazykem SM 993 A A (jiné jazyky latinkou, stručně popište) Barevná červená značka RAL 2002 ST 991 A A (údaje stručně popište) Barevné pole žluté RAL 1021, zelené RAL 6018 SU 991 A A nebo červené RAL 2002 (údaje popište) Barvy stupnic a ručky Stupnice bílá, černý potisk, černá ručka SG 99 N N Stupnice černá, bílý potisk, bílá ručka SG 1 A A Stupnice černá, žlutý potisk, žlutá ručka SG 2 A A Magnetoelektrický měřicí systém, 90 stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTA POUZDRA ROZMĚR PRŮČELÍ (mm): : PZQSD 48 W PZQS 48 W Obj. č. 1674P 1672P Normální provedení LB 99 N N Tropické provedení LB 1 A A Druh ochrany Dle seznamu LH 99 N N Barva čelního rámečku Černá matná MA 2 N N Šedá matná RAL 7037 MA 11 A A Světle šedá matná RAL 7035 MA 14 A A Tmavě béžová matná RAL 1019 MA 21 A A Sklo Obyčejné MG 99 N N Antireflexní MG 1 A A Označení přístroje Bez označení MZ 99 N N Označení na zadní straně (údaje popište) MZ 998 A A Proužek s popisem Bez proužku s popisem SS 99 N N Popis na přední straně dole (údaje popište) SS 992 A A Ochrana proti dotyku Bez ochrany VB 99 N N Celková ochrana VB 2 A A Strana 82 Strana 83

43 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro měření frekvence Pro měření frekvence Magnetoelektrický měřicí systém s frekvenčním převodníkem, 90 stupnice. Rámeček matný černý podle normy DIN Připevnění listovými pružinami Připevnění S Technické údaje ROZMĚR PRŮČELÍ (mm) FZQS 48 W V-FZQS V-FZQS 96 délka stupnice (mm) hmotnost (kg) 0,08 0,2 0,25 Tloušťka panelu 1 až 3 mm. Platí pro přístroje mm, ne však pro přístroje pro rastr Mauell. Možné i pro přístroje mm a mm. Tloušťka panelu 1 až 25mm. Speciální šroubové svorky M4 pro přístroje mm a mm. Možné i pro přístroje mm. pracovní napětí CAT III 300 V CAT III 600 V CAT III 600 V krytí přední strany pouzdra IP 52 IP 52 IP 52 připevnění (viz dále) listová pružina připevnění S připevnění S materiál pouzdra polykarbonát polykarbonát polykarbonát Základní rozměry přístroje Připevnění B DIN výměnná stupnice ano ano ano frekvenční převodník samostatný zabudovaný zabudovaný Včetně odděleného převodníku o 0,2 kg více. Tloušťka panelu 1 až 40 mm. Šroubové svorky M4možné i pro: pouzdro z ocelového plechu mm a mm s kuželovými nýty. Popis Analogový přístroj vybavený magnetoelektrickým měřicím systémem s frekvenčním převodníkem. Přístroj Dělení stupnice jemné/hrubé Referenční podmínky REFERENČNÍ VELIČINA teplota okolí pracovní poloha další REFERENČNÍ PODMÍNKY 23 C ±2 C svislá ±1 DIN EN Základní rozměry pro samostatný frekvenční převodník (pouze pro přístroje mm) (Š H V) Schéma rozměrů č. 1325A10 (na požádání). Ručka ručka s břitem Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle normy UL94V-0, popř. ocelový plech (viz výše). Pouzdro z ocelového plechu volitelné u typů V-FZQS 72 a V-FZQS 96. Výměnné Připojení Ochrana proti dotyku volitelná jsou čelní rámeček, čelní sklo a stupnice» Výměna možná pouze bez připojeného napětí! šroubové svorky M4 se samoodklápěcími podložkami. Šroubové svorky určeny pro křížový a klasický šroubovák. V-FZQS 96 OBJEDNÁVKOVÉ ČÍSLO 1604Z, IL323, EH619 Základní rozměry pro samostatný předřadný odpor ,5 (Š H V) Schéma rozměrů č. 1402A32 (na požádání). Schémata rozměrů (na požádání) 0101A258 pro přístroj mm 0101A259 pro přístroj a mm 1325A10 pro samostatný frekvenční převodník 1402A32 pro samostatný předřadný odpor Příklad objednávky Měřič frekvence mm. Stupnice 90. Jmenovité napětí 230 V, třída 0,5. Rozsah Hz. ROZMĚR PRŮČELÍ (mm) JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) a 1 a 2 h l 1 l 2 t , ,6 43,5 12, , ,7 43,5 12, , ,8 43,5 12,5 Jednotlivá ochrana proti dotyku. Celková ochrana proti dotyku (22 mm jen u typu mm). M4 e Strana 84 Strana 85

44 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro měření frekvence Pro měření frekvence Magnetoelektrický měřicí systém s frekvenčním převodníkem, 90 stupnice. Rámeček matný černý podle normy DIN Rozsah Jmenovité napětí 3) V IL V IL731 Třída V IL733 FZQS 48 W 1670Z V-FZQS Z Hz 4) 0,5 EH Hz 4) 0,5 EH Hz 4) 0,5 EH Hz 5) 0,5 EH Hz 5) 0,5 EH Hz 5) 0,5 EH Hz 5) 0,5 EH Hz 5) 0,5 EH638 A A A Hz 5) 0,5 EH642 + A ,66 18,4 Hz 5) 0,5 EH617 A A A Hz 5) 1 EH671 + A Hz 5) 1 EH618 A A A Pro statické měniče Jmenovité napětí 250 V IL734 Rozsah V-FZQS Z Hz EH641 A třída 1,5 pro Hz EH646 A V khz třída 2,5 pro EK601 A 1,8 3 4,2 khz < V EK603 A a khz EK609 A > V khz EK608 A Široký rozsah Rozsah Jmenovité napětí 3) V IL V IL731 Třída V IL733 0/ Hz 1,5 EH611 A 0/ Hz 1,5 EH615 A 0/0,1 1 khz 1,5 EK110 A 0/0,1 10 khz 1,5 EK210 A Samostatný převodník. Varianta pouzdro z ocelového plechu s kuželovými nýty viz objednací údaje varianty pouzdra. 3) Kolísá-li napětí do ±20 % jmenovitého napětí, je dodatečná chyba měření menší než polovina chyby dané třídy. 4) Samostatný předřadný odpor pro jmenovité napětí > 120 V u typu mm a > 230 V u typu mm a mm. 5) Samostatný předřadný odpor pro jmenovité napětí > 440 V u typu mm. Magnetoelektrický měřicí systém s frekvenčním převodníkem, 90 stupnice. Rámeček matný černý podle normy DIN Pracovní poloha VARIANTY OBECNĚ kategorie FZQS 48 W 1670Z V-FZQS Z svislá poloha LA1 N N N vodorovná poloha LA jiná poloha LA999 A A A (udejte úhel mezi rovinou stupnice a horizontálou) Speciální odolnost normální otřesuvzdornost a nárazuvzdornost LN99 N N N otřesuvzdornost 2,5 g, nárazuvzdornost 30 g LN pro užití na lodi se schválením: Germanischer Lloyd LN2 A A A Lloyd s Register of Shipping LN3 + + Dodatečný popis VARIANTY STUPNIC druhé ocejchování (údaje popište) SK992 A A A Nápis: bez dodatečného nápisu SM99 N N N nápis 15 znaků německy SM991 A A A > 15 znaků německy SM992 A A A 15 znaků jiným jazykem SM993 A A A > 15 znaků jiným jazykem SM994 A A A (jiné jazyky latinkou, všechny údaje popište) barevná značka červená RAL 2002 (údaje popište) ST991 A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) Druh stupnice V-FZQS Z SU991 A A A výměnná rovinná stupnice SA10 N N N šroubovací rovinná stupnice SA11 A A A Barvy stupnic a ruček stupnice bílá, černý potisk a černá ručka SG99 N N N stupnice černá, bílý potisk a bílá ručka SG1 A 3) A 3) A 3) stupnice černá, žlutý potisk a žlutá ručka SG2 A 3) A 3) A 3) stupnice černá, bílý potisk a žlutá ručka SG3 A 3) A 3) A 3) Pouze ve spojení s připevněním S. Normální provedení bez příplatku. 3) Navíc jednorázový příplatek za výrobu síta. Strana 86 Strana 87

45 KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ ROZVADĚČOVÉ PŘÍSTROJE Pro měření frekvence Pro měření frekvence Magnetoelektrický měřicí systém s frekvenčním převodníkem, 90 stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTY POUZDRA kategorie FZQS 48 W 1670Z V-FZQS Z normální provedení LB99 N N N tropické provedení LB1 A A A Krytí dle seznamu LH99 N N N čelní strana pouzdra IP 54, svorky IP 00 LH21 A A A Barva čelního rámečku černá matná MA2 N N N šedá matná, RAL 7037 MA11 A A A křemíkově šedá matná, RAL 7032 MA12 A A A světle šedá matná, RAL 7035, MA14 A A A tmavě béžová matná, RAL 1019 MA21 A A A Mezirámeček 3 mm bez mezirámečku MC99 N N N mezirámeček černý lesklý MC1 A A A mezirámeček šedý lesklý, RAL 7037 MC2 A A A Mezirámeček pouze ve spojení s připevněním S nebo připevněním B DIN Normální provedení bez příplatku. Pouze ve spojení s obj. č. ML4 (pouzdro z ocelového plechu s kuželovými nýty). V-FZQS Z Magnetoelektrický měřicí systém s frekvenčním převodníkem, 90 stupnice. Rámeček matný černý podle normy DIN Sklo VARIANTY POUZDRA kategorie FZQS 48 W 1670Z V-FZQS Z normální provedení MG99 N N N antireflexní sklo MG1 A A A Pouzdro normální ML99 N N N ocelový plech s kuželovými nýty ML4 A A Připevnění 2 listové pružiny MN2 N listové pružiny MN1 A A A připevnění S MN14 A N N připevnění G MN13 připevnění B DIN MN11 A A připevnění Subklew (připevnění S bez špičky) MN32 A A A Označení přístroje bez označení MZ99 N N N označení na zadní straně MZ998 A A A (údaje popište) Ochrana proti dotyku bez ochrany VB99 N N N celková ochrana VB2 A A A jednotlivá ochrana VB V-FZQS Z Normální provedení bez příplatku. Pouze ve spojení s obj. č. ML4 (pouzdro z ocelového plechu s kuželovými nýty). Strana 88 Strana 89

46 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Pro měření frekvence Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Připevnění rozpěrnými pružinami Připevnění B DIN Technické údaje ROZMĚR PRŮČELÍ (mm) PF PF PFN PF délka stupnice (mm) třída přesnosti 2,5 1,5 1,5 1,5 hmotnost (kg) 0,07 0,2 0,45 1,0 Připevění pružnou západkou Tloušťka panelu 1 mm pro přístroje mm k montáži do výřezu rozváděče DIN, rastr Siemens M25 a Kreutzenbeck. Tloušťka panelu 1 až 40mm. Šroubová svorka M4 pro přístroj mm k montáži do výřezu rozváděče DIN. pracovní napětí CAT III 100 V CAT III 600 V CAT III 600 V CAT III 600 V krytí čelní strany pouzdra IP 52 IP 52 IP 52 IP 50 připevnění (viz dále) rozpěrná pružina šroubovací vřeteno šroubovací vřeteno připevnění C materiál pouzdra polykarbonát polykarbonát polykarbonát ocelový plech Volitelné pro přístroje mm k montáži do rastru Mauell, rastru H&B Uniblock a Hein. Připevnění C DIN Popis Analogový přístroj s magnetoelektrickým měřicím systémem. Přístroj Dělení stupnice Ručka jemné/hrubé Výjimka: speciální dělení u přístroje mm. ručka s břitem Výjimka: ručka u přístroje mm. Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle normy UL94V-0, popř. ocelový plech (viz výše). Výměnné Připojení Ochrana proti dotyku volitelná Referenční podmínky REFERENČNÍ VELIČINA teplota okolí pracovní poloha další jsou čelní rámeček, čelní sklo a stupnice» Výměna možná pouze bez připojeného napětí! přístroj: plochý kontakt 2,8 0, plochý kontakt 6,3 0, nebo 2 2,8 0,8 (krytí IP 20) svorka M5 s podložkou REFERENČNÍ PODMÍNKY 23 C ±2 C svislá ±1 DIN EN Vnitřní odpor/pokles napětí/odběr proudu ROZSAH RI ROZMĚR PRŮČELÍ (mm) RI RI RI 100 µa 2400 Ω 2180 Ω 1920 Ω 2000 Ω 150 µa 1590 Ω 1040 Ω 2177 Ω 2000 Ω 250 µa 950 Ω 458 Ω 1965 Ω 1080 Ω 400 µa 283 Ω 155 Ω 84 Ω 497 Ω 600 µa 140 Ω 67 Ω 77 Ω 163 Ω 1 ma 66 Ω 18,5 Ω 76 Ω 69 Ω 1,5 ma 30 Ω 11 Ω 72 Ω 26,5 Ω 2 ma 17 Ω 8,5 Ω 75 Ω 20 Ω 2,5 ma 11,3 Ω 6,5 Ω 90 Ω 10,8 Ω 4 ma 7 Ω 4,5 Ω 74 Ω 7,1 Ω 5 ma 5 Ω 5 Ω 60 Ω 5,8 Ω 6 ma 1,8 Ω 1,3 Ω 51 Ω 2,4 Ω 10 ma 3,5 Ω 6 Ω 30 Ω 1,6 Ω 15 ma 4 Ω 4 Ω 20 Ω 4 Ω 20 ma 3 Ω 3 Ω 15 Ω 3 Ω 4 20 ma 3 Ω 3 Ω 18 Ω 3 Ω 25 ma 2,4 Ω 2,4 Ω 12 Ω 2,4 Ω úbytek napětí při > 25 ma / < 1 A 60 mv 300 mv 60 mv 1 A 60 mv 73 mv 90 mv 60 mv odběr proudu při připojení na bočník (odpor přívodu 6 Ω) 6 ma 6 ma 6 ma 6 ma 60 mv / 400 mv 1 kω/v 1 kω/v 2,5 kω/v 1 kω/v > 400 mv 1 kω/v 1 kω/v 1 kω/v 1 kω/v Vnitřní odpory platí pouze pro uvedené přístroje s danou třídou přesnosti. Vnitřní odpor (R ) magnetoelektrických přístrojů a nulovým bodem na libovolném místě stupnice na požádání. TOLERANCE ±20 % ±30 % ±20 % Připevnění zarážkou Základní rozměry ROZMĚR PRŮČELÍ (mm) Tloušťka panelu 1 až 5 mm. Volitelné pro přístroje mm k montáži do výřezu rozváděče DIN se zvýšenou odolností. Připevnění šroubovacími vřeteny Schémata rozměrů (na požádání) 0101A247 pro přístroje mm 0101A203 pro přístroje a mm Příklad objednávky Přístroj mm. Stejnosměrné napětí 0 40 V. PFN Tloušťka panelu1 až 40 mm. Šroubová svorka M5 dlouhá pro přístroj mm k montáži do výřezu rozváděče DIN. Tloušťka panelu do 40 mm. Šroubovací vřeteno pro přístroje mm k montáži do výřezu rozváděče DIN a všechny rastry. OBJEDNÁVKOVÉ ČÍSLO 1594P, DC40 JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) Ochrana proti dotyku (mm) a 1 a 2 h l 1 l 2 t ,6 22,2 +0, , , , , A e > 4 A f Strana 90 Strana 91

47 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Nulový bod vlevo (na šířku) dole (na výšku) STEJNOSMĚRNÝ PROUD PŘÍMO Rozsah: PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ µa CA100 A A A A µa CA150 A A A A µa CA250 A A A A µa CA400 A A A A µa CA600 A A A A 0 > 100 µa < 1 ma CA A A A A 0 1 ma CB ,5 ma CB1, ,5 ma CB2, ma CB ma CB ma CB ma CB ma CB15 A A A A 0 20 ma CB20 A A A A 0 25 ma CB25 A A A A 0 40 ma CB40 A A A A 0 50 ma CB50 A A A A 0 60 ma CB60 A A A A ma CB100 A A A A ma CB150 A A A A ma CB250 A A A A ma CB400 A A A A ma CB600 A A A A 0 > 1 ma < 1 A CB A A A A Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Mechanicky potlačeno PF P PF P PFN P 4 20 ma na výšku: BC10 A A A A 4 20 ma na šířku: BC14 A A A A Elektricky potlačeno 0/4 20 ma na výšku: BC25 A A 0/4 20 ma na šířku: BC27 A A 0 1 A CC1 A A A A 0 1,5 A CC1,5 A A A A 0 2,5 A CC2,5 A A A A 0 4 A CC4 A A A A 0 6 A CC A A A 0 10 A CC10 A A 0 15 A CC15 A A 0 25 A CC25 A A 0 40 A CC40 A 0 60 A CC60 A 0 > 1 A < 6 A CC A A A A Stručně popište > 1 A / < 25 A u typu PF a > 1 A / < 60 A u typu PF PF P Stručně popište Strana 92 Strana 93

48 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Nulový bod vlevo (na šířku) dole (na výšku) PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ STEJNOSMĚRNÝ PROUD PŘIPOJENÍ NA BOČNÍK A / 60 mv BE3 A A A A A / 150 mv BE4 A A A A A / > 60 mv BE981 A A A A Stupnice: 1 A CG ,5 A CG1, ,5 A CG2, A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka CG ka CH ,5 ka CH1, ,5 ka CH2, ka CH ka CH ka CH > 1 ka CH Stručně popište. Vyšší napětí viz dělič napětí. Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ Nulový bod vlevo (na šířku) dole (na výšku) STEJNOSMĚRNÉ NAPĚTÍ PŘÍMO Rozsah: 0 60 mv DB60 A A A A mv DB100 A A A A mv DB150 A A A A mv DB250 A A A A mv DB400 A A A A mv DB600 A A A A 0 > 60 mv < 1 V DB A A 0 > 100 mv < 600 mv DB A A 0 1 V DC1 A A A A 0 1,5 V DC1,5 A A A A 0 2,5 V DC2,5 A A A A 0 3 V DC3 A A A A 0 4 V DC4 A A A A 0 6 V DC6 A A A A 0 10 V DC10 A A A A 0 15 V DC15 A A A A 0 25 V DC25 A A A A 0 40 V DC40 A A A A 0 60 V DC60 A A A A V DC100 A A A A V DC150 A A A V DC250 A A V DC400 A A V DC500 A A V DC600 A A 0 > 1 V < 600 V DC A A Stručně popište. Vyšší napětí viz dělič napětí. Strana 94 Strana 95

49 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Nulový bod VARIANTY OBECNĚ PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ nulový bod vlevo (na šířku) BC1 N N N N nulový bod dole (na výšku) BC nulový bod uprostřed BC2 A A A A nulový bod libovolně (údaje popište) BC20 A A A A nulový bod vlevo (na šířku), mechanicky potlačeno (nelze pro 4 20mA) BC16 A A A A nulový bod dole (na výšku), mechanicky potlačeno (nelze pro 4 20 ma) (Max. potlačení 20 %, rozsahy 250 µa / 250 mv, Ri 1 kω/v, údaje popište) Vnitřní odpor při měření napětí BC18 A A A A dle seznamu (viz technické údaje) IR99 N N N N Ri cca 10 kω/v (měřicí vstup 2 V, výjimka: 5 V / 150 V u typu a ) IR10 A A A A Ri = 1 kω/v ±1 % při jmen. teplotě (měřicí vstup 1 V) IR30 A A Ri = 10 kω/v ±1 % při jmen. teplotě (měřicí vstup 2 V) IR40 A A Nastavitelný potenciometr při měření napětí voltmetr bez potenciometru MP99 N N N N voltmetr s potenciometrem MP1 A A regulační rozsah ±15 % (měřicí vstup 6 V / 400 V, jen třída 1,5, Ri jen dle seznamu) Výjimka: normální provedení nastavitelného potenciometru u typů má odběr proudu 100 µa. Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN VARIANTY OBECNĚ Odpor přívodu při napojení na bočníky...a / 60 mv a...a / 150 mv PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ normální provedení 0,06 Ω IG99 N N N N různě od 0,06 Ω (údaje popište) IG999 A A A A hraniční hodnota: Přesnost...A / 60 mv pro třídu 1,5 max. 1 Ω...A / 150 mv pro třídu 1,5 max. 7 Ω třída 2,5 IE25 N třída 1,5 (pro / jen ve spojení s dutou nožovou ručkou) IE15 A N N N třída 1,0 (vstup 40 µa / 60 mv) IE10 A Pracovní poloha svislá poloha LA1 N N N N vodorovná poloha LA jiná poloha (udejte úhel mezi rovinou stupnice a horizontálou) LA999 A A A A Speciální odolnost normální otřesuvzdornost a nárazuvzdornost LN99 N N N N pro použití na lodi se schválením: Germanischer Lloyd (jen třída 1,5) LN2 A otřesuvzdornost 2,5 g, nárazuvzdornost 30 g LN56 A 3) A A A 0 1 ma, 0 20 ma, 4 20 ma, 1,5 V 3) Pouze ve spojení s připevněním zarážkou. Strana 96 Strana 97

50 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Stupnice: VARIANTY STUPNIC kategorie PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ Dle měřicího vstupu prázdná GF99 N N N N (začátek/střed/konec, firemní logo, symboly) GF Charakteristika stupnic Úměrná proudu/napětí dle křivky SD1 N N N N (není úměrná proudu/napětí) SD6 A A A A Dělení a ručka jednoduché dělení GD1 N N N N dvojité dělení GD2 A A A A jemné/hrubé dělení SE1 N N N jemné dělení SE3 A speciální dělení SE5 N Ručka s břitem pro jednoduché dělení RA1 N N pro dvojité dělení RA2 + Ručka s břitem pro jednoduché a dvojité dělení RA4 N N Nožová ručka pro jednoduché dělení RA10 A pro dvojité dělení RA11 A Ručka pro jednoduché dělení RA40 N Nožová dutá ručka Dodatečný popis pro jednoduché děleni RA30 A pro dvojité dělení RA31 A druhé ocejchování (údaje popište) SK992 A A A A Nápis: bez dodatečného nápisu SM99 N N N N nápis 15 znaků německy SM991 A A A A (jiné jazyky latinkou, všechny údaje popište) > 15 znaků německy SM992 A A A A 15 znaků jiným jazykem SM993 A A A A > 15 znaků jiným jazykem SM994 A A A A barevná značka červená RAL 2002 (údaje popište) ST991 A A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) SU991 A A A A Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Obsahuje-li obj. č. písmeno N (normální provedení), můžete jej vypustit Barvy stupnic a ručky VARIANTY STUPNIC kategorie PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ stupnice bílá, černý potisk a černá ručka SG99 N N N N stupnice černá, bílý potisk a bílá ručka SG1 A A A A stupnice černá, žlutý potisk a žlutá ručka SG2 A A A A stupnice černá, bílý potisk a žlutá ručka SG3 A A A A Osvětlení bez osvětlení PA99 N N N N s přímým osvětlením (stupnice z ple iskla, stupnice a osvětlení bílé) PA1 A A A Pokyn: Doplňte obj. č. o PB. světlovod s maskou, osvětlení bílé PA6 A světlovod s maskou, osvětlení červené PA7 A Pokyn: Doplňte obj. č. o SG a PB. (SG 99 není možno jako světlovod s maskou). Napětí žárovky osvětlení 24 V PB V PB Navíc jednorázový příplatek za výrobu síta. Cena na požádání. Strana 98 Strana 99

51 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTY POUZDRA kategorie PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ normální provedení LB99 N N N N tropické provedení LB1 A A A A Krytí dle seznamu LH99 N N N N přední strana pouzdra IP 54, svorky IP 00 LH21 A A přední strana pouzdra IP 54, svorky IP 20 LH22 A A odolný vůči zemětřesení (jen třída 1,5 kombinace možná s LH 99 nebo LH 21 nebo LH 24) Barva čelního rámečku LH10 A A A A černá matná MA2 N N N N šedá matná, RAL 7037 MA11 A A A A křemíkově šedá matná, RAL 7032 MA12 A A A A tmavě béžová matná, RAL 1019 MA21 A A A A světle šedá matná, RAL 7035 MA14 A A A Mezirámeček 3 mm bez mezirámečku MC99 N N N N mezirámeček černý lesklý MC1 A mezirámeček šedý lesklý, RAL 7037 MC2 A Mezirámeček u typu jen ve spojení se zkrácenou rozpěrnou pružinou (MN 24). Sklo normální provedení MG99 N N N N antireflexní sklo MG1 A A A A Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Připevnění VARIANTY POUZDRA kategorie PF P PF P PFN P PF P Na šířku HQ1 N N N N Na výšku HQ rozpěrná pružina MN20 N zkrácená rozpěrná pružina (možná u provedení s mezirámečkem) MN24 + pružná západka MN21 + Subklew (rozpěrná zarážka) MN32 + zarážka MN50 + zahnutá zarážka pro rastr APE MN51 + připevnění B DIN MN11 šroubovací vřeteno MN22 N N připevnění C MN12 N Označení přístroje bez označení MZ99 N N N N označení na zadní straně (údaje popište) MZ998 A A A A Proužek s popisem bez proužku s popisem SS99 N N N N popis na přední straně nahoře (údaje popište) SS991 A A A popis na přední straně dole (údaje popište) SS992 A A A A Ochrana proti dotyku bez ochrany VB99 N N N N celková ochrana VB2 A jednotlivá ochrana (voltmetr a ampérmetr 4 A) VB Pouze u formátu na šířku. Pouze u formátu na výšku. Strana 100 Strana 101

52 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Pro měření frekvence Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý Technické údaje ROZMĚR PRŮČELÍ (mm) Strana ,5 PFF ,5 PFF PFF PFFN DPR 144F délka stupnice (mm) třída přesnosti 2,5 2,5 2,5 1,5 1,5 hmotnost (kg) 0,05 0,09 0,1 0,13 0,5 pracovní napětí CAT III 100 V CAT III 150 V CAT III 100 V CAT III 300 V CAT III 150 V krytí čelní strany pouzdra IP 50 IP 50 IP 50 IP 52 IP 50 připevnění (viz dále) zarážka zarážka rozpěrná pružina šroubovací vřeteno šroubovací vřeteno materiál pouzdra ocelový plech ocelový plech ocelový plech polykarbonát ocelový plech Popis Analogový přístroj s magnetoelektrickým měřicím systémem. Přístroj DĚLENÍ STUPNICE RUČKA přístroj 48 18, , speciální dělení jemné/hrubé přístroj 48 18, , ručka ručka s břitem nožová ručka Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle normy UL94V-0, popř. ocelový plech (viz výše). Výměnné Připojení Ochrana proti dotyku Referenční podmínky teplota okolí pracovní poloha další REFERENČNÍ VELIČINA jsou čelní rámeček a čelní sklo» Výměna možná pouze bez připojeného napětí! přístroj: 48 18,5 plochý kontakt 2,8 0, ,5 plochý kontakt 2,8 0, plochý kontakt 2,8 0, plochý kontakt 6,3 0,8 nebo 2 2,8 0,8 (krytí IP 20) plochý kolík 4,8 0,8 volitelná REFERENČNÍ PODMÍNKY 23 C ±2 C svislá ±1 DIN EN Vnitřní odpor/pokles napětí/odběr proudu ROZSAH 48 18, , RI ROZMĚR PRŮČELÍ (mm) RI RI 100 µa 2400 Ω 1920 Ω 1706 Ω 150 µa 1590 Ω 2177 Ω 1706 Ω 250 µa 950 Ω 1965 Ω 525 Ω 400 µa 283 Ω 84 Ω 290 Ω 600 µa 140 Ω 77 Ω 110 Ω 1 ma 66 Ω 76 Ω 110 Ω 1,5 ma 30 Ω 72 Ω 30 Ω 2 ma 17 Ω 75 Ω 6 Ω 2,5 ma 11,3 Ω 90 Ω 6 Ω 4 ma 7 Ω 74 Ω 4 Ω 5 ma 5 Ω 60 Ω 4 Ω 6 ma 1,8 Ω 51 Ω 3 Ω 10 ma 3,5 Ω 30 Ω 3 Ω 15 ma 4 Ω 20 Ω 4 Ω 20 ma 3 Ω 15 Ω 3 Ω 4 20 ma 3 Ω 18 Ω 4 Ω 25 ma 2,4 Ω 12 Ω 2,4 Ω úbytek napětí při > 25 ma / < 1 A 60 mv 300mV 60 mv 1 A 60 mv 90 mv 60 mv odběr proudu při připojení na bočník 6 ma 6 ma 5 ma 60 mv / 400 mv 1 kω/v 2,5 kω/v 1 Ω/mV > 400 mv 1 kω/v 1 kω/v 1 kω/v Vnitřní odpory platí pouze pro uvedené přístroje s danou třídou přesnosti. Vnitřní odpor (R) magnetoelektrických přístrojů s nulovým bodem na libovolném místě stupnice na požádání. TOLERANCE ±20 % ±30 % ±20 % Připevnění rozpěrnými pružinami Připevění pružnou západkou I Připevnění zarážkou Základní rozměry ROZMĚR PRŮČELÍ (mm) Tloušťka panelu 1 mm pro přístroje mm k montáži do výřezu rozváděče DIN, rastru Siemens M25 a Kreutzenbeck. Volitelné pro přístroje mm k montáži do rastru Mauell, rastru H&B Uniblock a Hein. Tloušťka panelu 1 až 5 mm. Pro přístroje 48 18,5 mm a 72 18,5 mm k montáži do výřezu rozváděče DIN. Volitelné pro přístroje mm. Připevnění C DIN Připevnění šroubovacími vřeteny Svěrací pružina Schémata rozměrů (na požádání) 1303A 1839H0 pro přístroje Schémata rozměrů (na požádání) 0101A226 pro přístroje 48 18,5 a 72 18,5 0101A247 pro přístroje pro přístroje Příklad objednávky Přístroj mm. Stejnosměrné napětí 0 40 V. PFFN Tloušťka panelu 1 až 4 mm. Šroubová svorka M5 s délkou pro přístroj mm k montáži do výřezu rozváděče DIN. Tloušťka panelu do 40 mm. Šroubovací vřeteno pro přístroje mm k montáži do výřezu rozváděče DIN a všechny rastry. Tloušťka panelu 1 mm. Volitelné u přístroje mm, zasunování zepředu, pro montáž do výřezu rozváděče DIN. OBJEDNÁVKOVÉ ČÍSLO 1524P, DC40 JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA (mm) PŘIPOJENÍ (mm) Ochrana proti dotyku (mm) a 1 a 2 h l 1 l 2 t e f 48 18, ,5 5 44,8 +0,15 17,3 +0, , ,5 5 69,3 +0,15 17,3 +0, , , , , ,7 +0, Strana 103

53 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Nulový bod vlevo (na šířku) dole (na výšku) STEJNOSMĚRNÝ PROUD Rozsah: ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ µa CA100 A A A A µa CA150 A A A A µa CA250 A A A A µa CA400 A A A A µa CA600 A A A A > 100 µa < 1 ma CA A A A A ma CB ,5 ma CB1, ,5 ma CB2, ma CB ma CB ma CB ma CB ma CB15 A A A A ma CB20 A A A A ma CB25 A A A A ma CB40 A A A A ma CB50 A A A A ma CB60 A A A A ma CB100 A A A A ma CB150 A A A A ma CB250 A A A A ma CB400 A A A A ma CB600 A A A A > 1 ma < 1 A CB A A A A Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Nulový bod vlevo (na šířku) dole (na výšku) STEJNOSMĚRNÝ PROUD Mechanicky potlačeno: ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ ma na šířku: BC10 A A A A ma na výšku: BC14 A A A A Elektricky potlačeno 0/4 20 ma na šířku: BC25 A A A /4 20 ma na výšku: BC27 A A A A CC1 A A A A ,5 A CC1,5 A A A A ,5 A CC2,5 A A A A A CC4 A A A A > 1 A < 4 A CC A A A A Stručně popište Stručně popište Strana 104 Strana 105

54 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý podle normy DIN ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ Nulový bod vlevo (na šířku) dole (na výšku) STEJNOSMĚRNÝ PROUD PŘIPOJENÍ NA BOČNÍK A / 60 mv BE3 A A A A A / 150 mv BE4 A A A A A / > 60 mv BE981 A A A A Stupnice: Stručně popište 1A CG ,5 A CG1, ,5 A CG2, A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka CG ka CH ,5 ka CH1, ,5 ka CH2, ka CH ka CH ka CH > 1 ka CH Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý podle normy DIN ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ Nulový bod vlevo (na šířku) dole (na výšku) STEJNOSMĚRNÉ NAPĚTÍ PŘÍMO Rozsah: 0 60 mv DB60 A A A A mv DB100 A A A A mv DB150 A A A A mv DB250 A A A A mv DB400 A A A A mv DB600 A A A A > 60 mv < 1 V DB A A A > 100 mv < 600 mv DB A V DC1 A A A A ,5 V DC1,5 A A A A ,5 V DC2,5 A A A A V DC3 A A A A V DC4 A A A A V DC6 A A A A V DC10 A A A A V DC15 A A A A V DC25 A A A A V DC40 A A A A V DC60 A A A A V DC100 A A A A V DC150 A A V DC250 A V DC400 A V DC500 A V DC600 A 0 > 1 V < 600 V DC A Stručně popište Vyšší napětí viz dělič napětí. Strana 106 Strana 107

55 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý. Nulový bod VARIANTY OBECNĚ ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ nulový bod vlevo (na šířku) BC1 N N N N N nulový bod dole (na výšku) BC4 N N N N N nulový bod uprostřed BC2 A A A A A nulový bod libovolně (údaje popište) BC20 A A A A A nulový bod vlevo (na šířku), mechanicky potlačeno (nelze pro 4 20mA) nulový bod dole (na výšku), mechanicky potlačeno (nelze pro 4 20mA) (Max. potlačení 20%, rozsahy 250 µa / 250 mv, R 1 kω/v, údaje popište) Vnitřní odpor při měření napětí BC16 A A A A A BC18 A A A A A dle seznamu (viz technické údaje) IR99 N N N N N Ri cca 10 kω/v (vstup 2 V, výjimka 5 V / 150 V u typu 96 24) IR10 A A A A A Ri = 1 kω/v ±1 % při jmen. teplotě (vstup 1 V) IR30 A A A A Ri = 10 kω/v ±1 % při jmen. teplotě (vstup 2 V) IR40 A A A A Nastavitelný potenciometr při měření napětí voltmetr bez potenciometru MP99 N N N N N voltmetr s potenciometrem MP1 A A A A A regulační rozsah ±15 % (vstup 6 V / 400 V, jen třída 1,5, Ri jen dle seznamu) Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý. VARIANTY OBECNĚ ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ Odpor přívodu při napojení na bočníky...a / 60 mv a... A / 150 mv normální provedení 0,06 Ω IG99 N N N N N jiné než 0,06 Ω (údaje popište) IG999 A A A A A hraniční hodnota: Přesnost...A / 60 mv pro třídu 1,5 max. 1 Ω...A / 150 mv pro třídu 1,5 max. 7 Ω třída 2,5 IE25 N N N třída 1,5 IE15 A A A N 3) N třída 1,0 (vstup 100 µa / 60 mv) IE10 A Pracovní poloha svislá poloha LA1 N N N N N vodorovná poloha LA jiná poloha (udejte úhel mezi rovinou stupnice a horizontálou) Speciální odolnost LA999 A A A A A normální otřesuvzdornost a nárazuvzdornost LN99 N N N N N otřesuvzdornost 2,5 g, nárazuvzdornost 30 g LN56 A A A 4) A Výjimka: normální provedení nastavitelného potenciometru u typů má odběr proudu 100 µa. Pouze ve spojení s nožovou dutou ručkou. 3) Normální provedení bez příplatku. 4) Pouze ve spojení s připevněním zarážkou Strana 108 Strana 109

56 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý. Stupnice VARIANTY STUPNIC ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ dle vstupu GF99 N N N N N prázdná (začátek/střed/konec, firemní logo, symboly) GF Charakteristika stupnic úměrná proudu/napětí dle křivky SD1 N N N N N (není úměrná proudu/napětí) SD6 A A A A A Dělení a ručka jednoduché dělení GD1 N N N N N dvojité dělení GD2 A A A A A speciální dělení SE5 N N N N N jemné/hrubé dělení SE1 N Ručka pro jednoduché dělení RA40 N N N Nožová dutá ručka pro dvojité dělení RA31 A A A Ručka s břitem pro jednoduché a dvojité dělení RA4 N Nožová ručka Dodatečný popis pro jednoduché dělení RA10 N pro dvojité dělení RA11 A druhé ocejchování (údaje popište) SK992 A A A A A Nápis: bez dodatečného nápisu SM99 N N N N N Nápis 15 znaků německy SM991 A A A A A > 15 znaků německy SM992 A A A A A 15 znaků cizím jazykem SM993 A A A A A > 15 znaků cizím jazykem SM994 A A A A A (cizí jazyky latinkou, všechny údaje popište) barevná značka červená RAL 2002 (údaje popište) ST991 A A A A A barevné pole žluté RAL 1021, zelené RAL 6018 nebo červené RAL 2002 (údaje popište) SU991 A A A A A Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý. Barvy stupnic a ručky VARIANTY STUPNIC ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ stupnice bílá, černý potisk a černá ručka SG99 N N N N N stupnice černá, bílý potisk a bílá ručka SG1 A A A stupnice černá, žlutý potisk a žlutá ručka SG2 A A A stupnice černá, bílý potisk a žlutá ručka SG3 A A A Osvětlení bez osvětlení PA99 N N N N N s přímým osvětlením (stupnice z ple iskla, PA1 A A A A stupnice a osvětlení bílé) Pokyn: Doplňte obj. č. o PB. Napětí žárovky osvětlení 24 V PB V PB V (2 12 V v sérii) PB V (2 14 V v sérii) PB Navíc jednorázový příplatek za výrobu síta. Strana 110 Strana 111

57 KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE KVADRATICKÉ PROFILOVÉ ROZVADĚČOVÉ PŘÍSTROJE Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý. Oblast použití VARIANTY POUZDRA ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ normální provedení LB99 N N N N N tropické provedení LB1 A A A A A Krytí dle seznamu LH99 N N N N N přední strana pouzdra IP 54, svorky IP 00 LH21 A A přední strana pouzdra IP 54, svorky IP 20 LH22 A odolný vůči zemětřesení (kombinace možnás LH 99, LH 21 nebo LH 24) Barva čelního rámečku LH10 A černá matná MA2 N N N N N šedá matná, RAL 7037 MA11 A A A A A křemíkově šedá matná, RAL 7032 MA12 A A světle šedá matná, RAL 7035 MA14 A A tmavě béžová matná, RAL 1019 MA21 A A Sklo normální provedení MG99 N N N N N antireflexní sklo MG1 A A A A A Magnetoelektrický měřicí systém, stupnice s jemným dělením. Rámeček matný černý. Připevnění VARIANTY POUZDRA ROZMĚR PRŮČELÍ (mm) 48 18,5 PFF P 72 18,5 PFF P PFF P PFFN P DPR 144 F Na šířku HQ1 N N N N N Na výšku HQ zarážka MN50 N N A rozpěrná pružina MN20 N pružná západka MN21 + šroubovací vřeteno MN22 N N svěrací pružina MN23 + připevnění C MN12 Subklew (rozpěrná zarážka) MN32 A zahnutá zarážka pro rastr APE MN51 A Označení přístroje Bez označení MZ99 N N N N N označení na zadní straně (údaje popište) MZ998 A A A A A Proužek s popisem bez proužku s popisem SS99 N N N N N popis na přední straně nahoře SS991 A A popis na přední straně dole (údaje popište) SS992 A A Ochrana proti dotyku bez ochrany VB99 N N N N N celková ochrana VB2 A jednotlivá ochrana VB Pouze pro formát na šířku. Strana 112 Strana 113

58 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE s 1 nebo 2 mezními kontakty s 1 nebo 2 mezními kontakty Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Technické údaje ROZMĚR PRŮČELÍ (mm) PFFN MECO PFFN MECO délka stupnice (mm) třída přesnosti 1,5 1,5 hmotnost (kg) 0,2 0,5 (UH AC) 0,2 (UH DC) snímání elektronické elektronické Max. relativní přesnost spínání (chyba vztažena na délku stupnice) 1 % 1 % přesnost obnovení (jmenovité pomocné napětí a 23 C) 0,1 % 0,1% počet kontaktních značek 1 nebo 2 1 nebo 2 min. odstup kontakt. značek (vztaženo na délku stupnice) 3 % 3 % výstupní relé zabudované zabudované výstupní kontakt 1 přepínací kontakt/ značka 1 přepínací kontakt/ značka spínací schopnost při ohmickém zatížení: 250 V AC/ 250 V AC/ max. spínací napětí 250 V DC 250 V DC max. spínací proud 6 A AC/6 A DC 6 A AC/6 A DC jmen. spínací výkon 500 VA/50 W 500 VA/50 W životnost > 106 cyklů > 106 cyklů Max. spínací doba 500 ms 500 ms pomocné napětí (UH) 24 V DC 24 V DC ( V) ( V) V AC, Hz odběr proudu, resp. výkonu 4 VA / 4,5 W 4 VA / 4,5 W přepěťová kategorie CAT III CAT III stupeň znečištění 2 2 pracovní napětí CAT III 300 V CAT III 300 V pracovní napětí pro rozsahy 300 V 600 V > 250 V 600 V kryt čelní strany pouzdra IP 52 IP 52 připevnění šroub. vřeteno šroub. vřeteno Se samostatným zdrojem pro napětí 24 V AC, 115 V AC a 230 V AC, ±10 %. Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Popis Analogový kontaktní přístroj s magnetoelektrickým měřicím systémem pro stejnosměrný proud nebo napětí. Přístroj Dělení stupnice Ručka Mechanická stavba Materiál pouzdra Výměnné Připojení speciální Vnitřní odpor/pokles napětí/odběr proudu (hodnoty platí pro nulový bod vlevo, popř. dole) ROZSAH 100 µa / 10 ma ručka s břitem pro jednoduché nebo dvojité dělení polykarbonát, samozhášivý a neskapávající podle normy UL94V-0 jsou čelní rámeček a čelní sklo» Výměna možná pouze bez připojeného napětí! plochý kolík (krytí IP 20) 1 6,3 0,8 mm, 2 2,8 0,8 mm nebo 4,8 0,8 mm VNITŘNÍ ODPOR/POKLES NAPĚTÍ/ ODBĚR PROUDU 100 mv > 10 ma / 6 A 100 V 60 mv / 1 V 200 kω/v > 1 V / 50 V 10 kω/v > 50 V / 600 V 10 kω/v 0/4 20 ma 6 Ω s bočníkem 6 ma Tolerance ±30 %. Tolerance ±20 %. Referenční podmínky REFERENČNÍ VELIČINA teplota okolí 23 C ±2 C pracovní poloha svislá ±1 REFERENČNÍ PODMÍNKY další DIN EN Strana 114 Strana 115

59 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE s 1 nebo 2 mezními kontakty s 1 nebo 2 mezními kontakty Obecně Kontaktní přístroje jsou měřicí přístroje s nastavitelnými kontaktními značkami. Přesnost přístroje není nastavením těchto kontaktů nijak ovlivněna. Naše měřici a kontaktní přístroje odpovídají předpisům evropské směrnice 2014/35/EU, což dokazuje splněni následujících norem: EN ed. 2, EN (měřici přístroje se stupnici) EN (elektromagnetická kompatibilita EMC) Kvůli ochraně pohyblivých částí kontaktního přístroje před velkými nárazy jsou kameny v uložení odpruženy. Oblast použití Kontaktní přístroje ukazují měřenou hodnotu a spínají u jedné nebo více kontaktních značek jedno nebo více relé, jejichž kontakty mohou být využity ke sledování, řízení nebo regulaci. Volitelné jsou kontaktní přístroje s logickým výstupem (tranzistor). Snímací zařízení Snímání probíhá bezdotykově. Dosáhne-li ručka hodnoty, na kterou je nastavena kontaktní značka, dojde k sepnutí. Sepnutí kontaktu Ma imální kontakt je sepnut při překročení nastavené hodnoty, minimální kontakt při podkročení nastavené hodnoty. Připevnění Připevnění šroubovacím vřetenem (tloušťka svorkovnice 1 40 mm) Všechny kontaktní přístroje disponují trvalým sepnutím kontaktu, tzn. že výstupní signál je zachován tak dlouho, dokud se ručka nevrátí do polohy označené kontaktní značkou. Kontaktní přístroje pracují buď v provedení klidový proud nebo pracovní proud (různá objednávková čísla). Provedení klidový proud znamená, že relé v klidové oblasti jsou pod napětím, tj. jsou přitažena (výstupní signál H u logického výstupu). Relé odpadnou (výstupní signál L u logického výstupu), jakmile je dosažena nastavená mezní hodnota nebo při výpadku elektroniky nebo síťového napětí, aniž by byla nastavená hodnota dosažena (vlastní dozor). Krátkodobý výpadek sítě (např. přepnutí ze síťového na nouzové napětí) vede ke stejnému výsledku. Provedení pracovní proud znamená, že relé v klidové pracovní oblasti nejsou přitažena (výstupní signál L u logického výstupu) a relé přitáhneme při dosažení nastavované mezní hodnoty (výstupní signál H u logického výstupu). Při výpadku napájení přístroj nereaguje. Poloha kontaktních značek Měřená veličina Uspořádání kontaktů (údaje pro PFN a PFN Pomocné napětí Výstup relé (blok relé) Kontakt 1 DC Logický výstup (1-) 12- (2+) L (12-) L + (13+) Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Klidový proud Pracovní proud SEPNUTÍ KONTAKTU PFN P PFN P Na šířku HQ1 N N Na výšku HQ2 + + Max. AM3 + + Min. AM4 + + Min. Max. AM5 A A Max. Max. AM6 A A Min. Min. AM7 A A Max. AM8 + + Min. AM9 + + Min. Max. AM10 A A Max. Max. AM11 A A Min. Min. AM12 A A Kontakt 2 Základní rozměry Blokrelé Výstupní kontakty znázorněny ve stavu, kdy relé neprotéká proud + Svorky jsou v přístroji elektricky spojeny Příklad objednávky Kontaktní přístroj mm pro stejnosměrné napětí, obdélníková stupnice. Rozsah V, přímé připojení, nulový bod vlevo. Provedení s pracovním proudem se 2 kontaktními značkami (Max. Max.). PFFN MECO OBJEDNÁVKOVÉ ČÍSLO 2524P, AM11, DC100 ROZMĚR PRŮČELÍ (mm) JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA t (mm) výstup relé ZÁSTAVBOVÁ HLOUBKA t (mm) logický výstup a 1 a 2 h l 1 l 2 t t ,8 22,2 +0, , , Strana 116 Strana 117

60 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE s 1 nebo 2 mezními kontakty s 1 nebo 2 mezními kontakty Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Rozsah NULOVÝ BOD VLEVO / DOLE STEJNOSMĚRNÝ PROUD Elektricky potlačen PFN P PFN P Na šířku HQ1 N N Na výšku HQ µa CA100 A A µa CA150 A A µa CA250 A µa CA400 A µa CA600 + > 100 µa < 1 ma CA A A 0 1 ma CB ,5 ma CB1, ,5 ma CB2, ma CB ma CB ma CB ma CB ma CB15 A ma CB20 A ma CB25 A ma CB40 A ma CB50 A ma CB60 A ma CB100 A ma CB150 A ma CB250 A ma CB400 A ma CB600 A + > 1 ma < 1 A CB A A 0/4 20 ma na šířku BC25 A A 0/4 20 ma na výšku BC27 A A 0 1 A CC1 A + 0 1,5 A CC1,5 A + 0 2,5 A CC2,5 A A CC4 A A CC6 A + > 1 A < 6 A CC A A Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Klidový proud Pracovní proud Stručně popište. Stručně popište. SEPNUTÍ KONTAKTU PFN P PFN P Na šířku HQ1 N N Na výšku HQ2 + + Max. AM3 + + Min. AM4 + + Min. Max. AM5 A A Max. Max. AM6 A A Min. Min. AM7 A A Max. AM8 + + Min. AM9 + + Min. Max. AM10 A A Max. Max. AM11 A A Min. Min. AM12 A A Stručně popište. Strana 118 Strana 119

61 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE s 1 nebo 2 mezními kontakty s 1 nebo 2 mezními kontakty Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN NULOVÝ BOD VLEVO / DOLE Stejnosměrný proud připojení na bočník Stupnice: PFN P PFN P Na šířku HQ1 N N Na výšku HQ2 + + A / 60 mv BE3 A + A / 150 mv BE4 A + A / > 60 mv BE981 A A 1 A CG ,5 A CG1, ,5 A CG2, A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka CG ka CH ,5 ka CH1, ,5 ka CH2, ka CH ka CH ka CH ka CH ka CH > 1 ka CH + + Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Klidový proud Pracovní proud SEPNUTÍ KONTAKTU PFN P PFN P Na šířku HQ1 N N Na výšku HQ2 + + Max. AM3 + + Min. AM4 + + Min. Max. AM5 A A Max. Max. AM6 A A Min. Min. AM7 A A Max. AM8 + + Min. AM9 + + Min. Max. AM10 A A Max. Max. AM11 A A Min. Min. AM12 A A Stručně popište. Stručně popište. Stručně popište. Strana 120 Strana 121

62 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE s 1 nebo 2 mezními kontakty s 1 nebo 2 mezními kontakty Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Stejnosměrné napětí NULOVÝ BOD VLEVO / DOLE PFN P PFN P Na šířku HQ1 N N Na výšku HQ mv DB60 A A mv DB100 A A mv DB150 A A mv DB250 A mv DB400 A mv DB600 A + 0 > 60 mv < 1 V DB A A 0 1 V DC1 A + 0 1,5 V DC1,5 A + 0 2,5V DC2,5 A V DC4 A V DC5 A V DC6 A V DC10 A V DC15 A V DC20 A V DC25 A V DC40 A V DC50 A V DC60 A V DC100 A V DC150 A V DC250 A V DC400 A V DC500 A V DC600 A A 0 > 1 V < 600 V DC A A Měřicí vstupy pro termočlánek J, K, S... / Pt 100 Měřicí rozsahy a provedení na poptávku Stručně popište. Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Nulový bod VARIANTY OBECNĚ PFN P PFN P Na šířku HQ1 N N Na výšku HQ2 + + nulový bod vlevo (na šířku) BC1 N N nulový bod dole (na výšku) BC4 + + nulový bod uprostřed BC2 A A nulový bod mezi počátkem a středem BC21 A A Pracovní poloha svislá poloha LA1 N N vodorovná poloha LA2 + + jiná poloha (udejte úhel mezi rovinou stupnice a horizontálou) LA999 A A VARIANTY VÝSTUPU relé AU1 N N logický výstup (otevřený kolektor) AU2 + + H = + 24 V (od UH galvanicky odděleno) L < + 1 V, I 50 ma (20 ma pro UH AC) VARIANTY POMOCNÉHO NAPĚTÍ 24 V DC ( V) IV22 N N 24 V AC ( V), Hz IV12 A V AC ( V), Hz IV V AC ( V), Hz IV V AC ( V), Hz IV16 A V AC ( V), Hz IV V AC ( V), Hz IV23 A V AC ( V), Hz IV24 + Stručně popište. S samostatným zdrojem (příplatek) pro napětí 24 V AC, 115 V AC a 23 V AC, ±10 %. Strana 122 Strana 123

63 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE s 1 nebo 2 mezními kontakty se 4 mezními kontakty Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Oblast použití VARIANTY POUZDRA PFN P PFN P Na šířku HQ1 N N Na výšku HQ2 + + normální provedení LB99 N N tropické provedení LB1 A A Krytí dle seznamu LH99 N N přední strana pouzdra IP 54, svorky IP 20 LH22 A A Barva čelního rámečku černá matná MA2 N N šedá matná, RAL 7037 MA11 A A Sklo normální provedení MG99 N N antireflexní sklo MG1 A A Označení přístroje bez označení MZ99 N N označení na zadní straně MZ998 A A Stručně popište. S samostatným zdrojem (příplatek) pro napětí 24 V AC, 115 V AC a 23 V AC, ±10 %. Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Technické údaje ROZMĚR PRŮČELÍ (mm) PFN délka stupnice (mm) 65 třída přesnosti 1,5 hmotnost (kg) 0,5 pomocné napětí V AC/DC 0,2 snímání elektronické relativní přesnost spínání 1 % (chyba vztažena na délku stupnice) přesnost obnovení 0,1% (jmenovité pomocné napětí a 23 C) počet kontaktních značek 4 min. odstup kontakt. značek 3 % (vztaženo na délku stupnice) výstupní relé výstupní kontakt spínací schopnost při ohmickém zatížení max. spínací napětí max. spínací proud jmen. spínací výkon životnost při jmen. spínacím výkonu max. spínací doba pomocné napětí (UH) odběr výkonu (pomocné napětí AC) odběr výkonu (pomocné napětí DC) bezpečnostní předpisy podle norem IEC/EN /A2 VDE /A1 třída ochrany měřicí obvod: přepěťová kategorie zabudované 1 přepínací kontakt/značka 300 V AC/DC 6 A AC/DC 1500 VA > 106 cyklů 500 ms viz obj. údaje 4 VA 4,5 W II (ochranná izolace) CAT III stupeň znečištění 2 pracovní napětí pracovní napětí pro rozsahy > 250 V 600 V CAT III 300 V 600 V krytí čelní strany pouzdra IP 52 připevnění šroub. vřeteno Vnitřní odpor/pokles napětí/odběr proudu (hodnoty platí pouze pro nulový bod vlevo, popř. dole) 100 µa / 10 ma ROZSAH VNITŘNÍ ODPOR/POKLES NAPĚTÍ/ ODBĚR PROUDU 100 mv > 10 ma / 6 A 100 mv 60 mv / 1 V 1 MΩ > 1 V / 50 V 100 kω > 50 V / 600 V 2 kω/v 0/4 20 ma 6 Ω s bočníkem 6 ma Tolerance ±30 %. Tolerance ±20 %. Referenční podmínky REFERENČNÍ VELIČINA REFERENČNÍ PODMÍNKY teplota okolí 23 C ±2 C pracovní poloha svislá ±1 další DIN EN Příklad objednávky Kontaktní přístroj mm pro stejnosměrné napětí, obdélníková stupnice. Rozsah V, připojení přímo. Provedení s klidovým proudem, sepnutí kontaktu Min. Max. / Min. Max. PFN OBJEDNÁVKOVÉ ČÍSLO 2596P, AM40, DC100 Popis Analogový kontaktní přístroj s magnetoelektrickým měřicím systémem pro stejnosměrný proud nebo napětí. Přístroj Dělení stupnice Ručka jemné/hrubé nožová ručka pro jednoduché nebo dvojité dělení Mechanická stavba Materiál pouzdra polykarbonát, samozhášivý a neskapávající podle normy UL94V-0 Výměnné jsou čelní rámeček a čelní sklo» Výměna možná pouze bez připojeného napětí! Připojení plochý kontakt (krytí IP 20) 1 6,3 0,8 mm, 2 2,8 0,8 mm Strana 124 Strana 125

64 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE se 4 mezními kontakty se 4 mezními kontakty Obecně Kontaktní přístroje jsou měřicí přístroje s nastavitelnými kontaktními značkami. Přesnost přístroje není kontaktním mechanismem nijak ovlivněna. Naše měřici a kontaktní přístroje odpovídají předpisům evropské směrnice 2014/35/EU, což dokazuje splněni následujících norem: EN ed. 2, EN (měřici přístroje se stupnici) EN (elektromagnetická kompatibilita EMC) Kvůli ochraně pohyblivých částí kontaktního přístroje před velkými nárazy jsou kameny v uložení odpruženy. Oblast použití Kontaktní přístroje ukazují měřenou hodnotu a spínají u 2, popř. 4 kontakních značek relé, jejichž kontakty mohou být využity ke sledování, řízení nebo regulaci. Volitelné jsou Kontaktní přístroje s logickým výstupem (tranzistor). SnímacÍ zařízení Snímání přístroje probíhá bezdotykově. Dosáhne-li ručka hodnoty, na kterou je nastavena kontaktní značka, dojde k sepnutí. Sepnutí kontaktu Ma imální kontakt je sepnut při překročení nastavené hodnoty, minimální kontakt při podkročení nastavené hodnoty. Poloha kontaktních značek Všechny kontaktní přístroje disponují trvalým sepnutím kontaktu, tzn. že výstupní signál je zachován tak dlouho, dokud se ručka nevrátí do polohy označené kontaktní značkou. Kontaktní přístroje pracují buď v zapojení na stálý proud, nebo pracovní proud (různá obj. č.). Provedení klidový proud znamená, že relé v klidové oblasti jsou pod napětím, tj. jsou přitažena (výstupní signál H u logického výstupu). Relé odpadnou (výstupní signál L u logického výstupu), jakmile je dosažena nastavená mezní hodnota nebo při výpadku elektroniky nebo síťového napětí, aniž by byla nastavená hodnota dosažena (vlastní dozor). Krátkodobý výpadek sítě (např. přepnutí ze síťového na nouzové napětí) vede ke stejnému výsledku. Provedení pracovní proud znamená, že relé v klidové pracovní oblasti nejsou přitažena (výstupní signál L u logického výstupu) a relé přitáhneme při dosažení nastavované mezní hodnoty (výstupní signál H u logického výstupu). Při výpadku napájení přístroj nereaguje. Uspořádání kontaktů Měřená veličina Pomocné napětí Výstup relé (blok relé) Kontakt V AC/DC V AC V AC Logický výstup L1 L2 L N Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Sepnutí kontaktu PFN P Na šířku HQ1 N Na výšku HQ2 + Min. Max. / Min. Max. klidový proud AM40 + Min. Max. / Max. Max. klidový proud AM41 + Min. Max. / Min. Min. klidový proud AM42 + Min. Min. / Min. Min. klidový proud a Max. Max. / Max. Max. pracovní proud AM43 + Max. Max. / Max. Max. klidový proud a Min. Min. / Min. Min. pracovní proud AM44 + Min. Max. / Min. Max. pracovní proud AM45 + Min. Max. / Max. Max. pracovní proud AM46 + Min. Max. / Min. Min. pracovní proud AM47 + Uveďte počet kontaktů. Kontakt 2 Připevnění Připevnění šroubovacím vřetenem (tloušťka svorkovnice 1 40 mm) Kontakt 3 Základní rozměry Kontakt 4 Výstupní kontakty znázorněny ve stavu, kdy relé neprotéká proud + Svorky jsou v přístroji elektricky spojeny ROZMĚR PRŮČELÍ (mm) JMENOVITÉ ROZMĚRY (mm) VÝŘEZ V PANELU (mm) ZÁSTAVBOVÁ HLOUBKA t (mm) ZÁSTAVBOVÁ HLOUBKA t (mm) a 1 a 2 h l 1 l 2 výstup relé logický výstup , , Strana 126 Strana 127

65 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE se 4 mezními kontakty se 4 mezními kontakty Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Rozsah Elektricky potlačeno NULOVÝ BOD VLEVO/DOLE STEJNOSMĚRNÝ PROUD PFN P Na šířku HQ1 N Na výšku HQ µa CA100 A µa CA150 A µa CA250 A µa CA400 A µa CA600 A > 100 µa < 1 ma CA A 0 1 ma CB ,5 ma CB1, ,5 ma CB2, ma CB ma CB ma CB ma CB ma CB15 A 0 20 ma CB20 A 0 25 ma CB25 A 0 40 ma CB40 A 0 50 ma CB50 A 0 60 ma CB60 A ma CB100 A ma CB150 A ma CB250 A ma CB400 A ma CB600 A > 1 ma < 1A CB A 0/4 20 ma na šířku BC25 A 0/4 20 ma na výšku BC27 A 0 1 A CC1 A 0 1,5 A CC1,5 A 0 2,5 A CC2,5 A 0 4 A CC4 A 0 6 A CC6 A > 1 A < 6 A CC A Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Sepnutí kontaktu PFN P Na šířku HQ1 N Na výšku HQ2 + Min. Max. / Min. Max. klidový proud AM40 + Min. Max. / Max. Max. klidový proud AM41 + Min. Max. / Min. Min. klidový proud AM42 + Min. Min. / Min. Min. klidový proud a Max. Max. / Max. Max. pracovní proud AM43 + Max. Max. / Max. Max. klidový proud a Min. Min. / Min. Min. pracovní proud AM44 + Min. Max. / Min. Max. pracovní proud AM45 + Min. Max. / Max. Max. pracovní proud AM46 + Min. Max. / Min. Min. pracovní proud AM47 + Uveďte počet kontaktů. Uveďte počet kontaktů. Stručně popište. Strana 128 Strana 129

66 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE se 4 mezními kontakty se 4 mezními kontakty Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN NULOVÝ BOD VLEVO/DOLE Stejnosměrný proud připojení na bočník Stupnice: PFN P Na šířku HQ1 N Na výšku HQ2 + A / 60 mv BE3 A A / 150 mv BE4 A A / > 60 mv 3) BE981 A 1 A CG1 + 1,5 A CG1,5 + 2,5 A CG2,5 + 4 A CG4 + 5 A CG5 + 6 A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG A CG > 1 A < 1 ka 3) CG + 1 ka CH1 + 1,5 ka CH1,5 + 2,5 ka CH2,5 + 4 ka CH4 + 5 ka CH5 + 6 ka CH ka CH ka CH15 + > 1 ka 3) CH + Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Sepnutí kontaktu PFN P Na šířku HQ1 N Na výšku HQ2 + Min. Max. / Min. Max. klidový proud AM40 + Min. Max. / Max. Max. klidový proud AM41 + Min. Max. / Min. Min. klidový proud AM42 + Min. Min. / Min. Min. klidový proud a Max. Max. / Max. Max. pracovní proud AM43 + Max. Max. / Max. Max. klidový proud a Min. Min. / Min. Min. pracovní proud AM44 + Min. Max. / Min. Max. pracovní proud AM45 + Min. Max. / Max. Max. pracovní proud AM46 + Min. Max. / Min. Min. pracovní proud AM47 + Uveďte počet kontaktů. Stručně popište 3) Stručně popište.. Strana 130 Strana 131

67 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE PROFILOVÉ KONTAKTNÍ PŘÍSTROJE se 4 mezními kontakty se 4 mezními kontakty Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Rozsah NULOVÝ BOD VLEVO/DOLE STEJNOSMĚRNÉ NAPĚTÍ PFN P Na šířku HQ1 N Na výšku HQ mv DB60 A mv DB100 A mv DB150 A mv DB250 A mv DB400 A mv DB600 A 0 > 60 mv < 1 V DB A 0 1 V DC1 A 0 1,5 V DC1,5 A 0 2,5 V DC2,5 A 0 4 V DC4 A 0 5 V DC5 A 0 6 V DC6 A 0 10 V DC10 A 0 15 V DC15 A 0 20 V DC20 A 0 25 V DC25 A 0 40 V DC40 A 0 50 V DC50 A 0 60 V DC60 A V DC100 A V DC150 A V DC250 A V DC400 A V DC500 A V DC600 A 0 > 1 V < 600 V 2] DC A Měřicí vstupy pro termočlánek J, K, S... / Pt 100 Měřicí rozsahy a provedení na poptávku Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Nulový bod VARIANTY OBECNĚ PFN P Na šířku HQ1 N Na výšku HQ2 + nulový bod vlevo (na šířku) BC1 N nulový bod dole (na výšku) BC4 + nulový bod uprostřed BC2 A nulový bod mezi počátkem a středem BC21 A Pracovní poloha svislá poloha LA1 N vodorovná poloha LA2 + jiná poloha LA999 A (udejte úhel mezi rovinou stupnice a horizontálou) VARIANTY VÝSTUPU relé AU1 N logický výstup (otevřený kolektor) AU2 + H = +24 V (od UH galvanicky odděleno) L < +1 V, I 25 ma pro UH V DC/AC I 10 ma pro UH V AC a UH V AC VARIANTY POMOCNÉHO NAPĚTÍ V DC/AC, Hz IV62 N V AC, Hz IV60 A V AC, Hz IV61 A Stručně popište. Uveďte počet kontaktů. Stručně popište. Strana 132 Strana 133

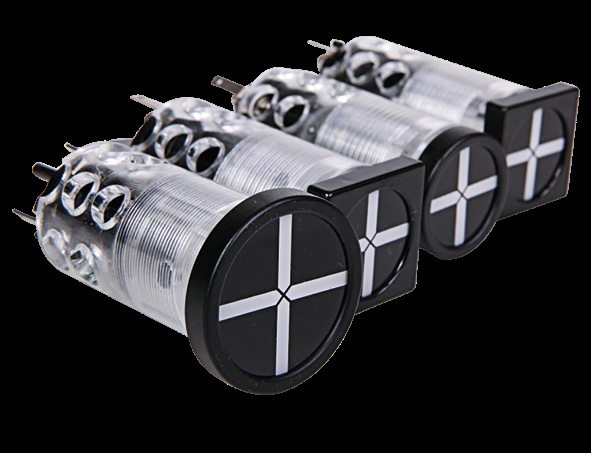

68 PROFILOVÉ KONTAKTNÍ PŘÍSTROJE SPECIÁLNÍ ROZVADĚČOVÉ PŘÍSTROJE se 4 mezními kontakty Ukazatel polohy sepnutí pro stejn. nebo stříd. napětí Hz Magnetoelektrický měřicí systém, dělená stupnice. Rámeček matný černý podle normy DIN Čelní rámeček černý lesklý. Dělení a ručka VARIANTY STUPNIC PFN P Na šířku HQ1 N Na výšku HQ2 + jednoduché dělení GD1 N dvojité dělení GD2 A Dodatečný potisk druhé ocejchování černé SK982 A druhé ocejchování červené (RAL 200 SK983 A Nápis bez dodatečného nápisu SM99 N nápis 15 znaků německy SM991 A nápis 15 znaků jiným jazykem SM993 A barevná značka červená (RAL 200 ST981 A červené pole (RAL 200 SU981 A zelené pole (RAL 6018) SU982 A VARIANTY POUZDRA Oblast použití normální provedení LB99 N tropické provedení LB1 A Krytí podle seznamu LH99 N přední strana pouzdra IP 54, svorky IP 20 LH22 A Barva čelního rámečku černá matná MA2 N šedá matná, RAL 7037 MA11 A Sklo normální provedení MG99 N antireflexní sklo MG1 A Označení přístroje bez označení MZ99 N označení na zadní straně MZ998 A Stručně popište. Technické údaje ROZMĚR PRŮČELÍ (mm) STQ 1 Ø 25 ST 1 Ø 32 ST 2 hmotnost (kg) 0,07 0,07 0,07 pracovní napětí CAT III 300 V CAT III 300 V CAT III 300 V krytí čelní strany pouzdra IP 52 IP 52 IP 52 připevnění kruhová matka kruhová matka kruhová matka Nasazovací čelní rámeček (36 36 mm) součástí dodávky. Popis Ukazatel polohy sepnutí pro dálkovou elektrickou signalizaci polohy sepnutí v elektrárnách a rozvodnách. Kromě toho jej lze s výhodou použít k vizuální signalizaci ve slepých schématech zapojení. Ukazatel Ukazatel disponuje třemi polohami: vypnuto, sepnuto a rušeno nebo zablokováno. Mechanická stavba Materiál pouzdra polykarbonát Připojení Ochrana proti dotyku volitelná Základní rozměry plochý kontakt 2,8 0,8 mm Čelní rozměry rámeček k nasazení na čelní kroužek 32 mm Strana 134 Strana 135

69 SPECIÁLNÍ ROZVADĚČOVÉ PŘÍSTROJE SPECIÁLNÍ ROZVADĚČOVÉ PŘÍSTROJE Ukazatel polohy sepnutí pro stejn. nebo stříd. napětí Hz LED ukazatel polohy sepnutí pro stejn. a stříd. napětí Hz Symboly Schémata zapojení stejnosměrné napětí stejnosměrné napětí paralelní zátěž střídavé napětí střídavé napětí paralelní zátěž Ukazatel polohy sepnutí je určen k elektrickému dálkovému zobrazení poloh sepnutí v elektrárnách, rozvodnách a v řadě jiných průmyslových odvětví. Kromě toho se s výhodou používá jako optická signalizace ve schématech zapojení. Přístroj je možné bez úprav napájet stejnosměrným i střídavým napětím a rovněž jej použít i v zapojení s paralelní zátěží. ROZMĚR PRŮČELÍ (mm) objednávkové číslo STQ Stejnosměrné napětí B V (0,3 W) IL V (0,3 W) IL V (0,4 W) IL V (0,6 W) IL V (0,7 W) IL V (1,0 W) IL Střídavé napětí B2 A A A 24 V (0,3 VA) IL V (0,3 VA) IL V (0,4 VA) IL V (0,6 VA) IL /230 V (1,4 VA) IL Varianty měřicího systému s paralelním zatížením IN1 A A A Varianty stupnic s kontaktem rozpojení GA Varianty pouzdra tropické provedení LB1 A A A celková ochrana proti dotyku VB2 A A A ST 1 Ø 25 ST 2 Ø 32 TECHNICKÉ ÚDAJE ST 1 STQ 1 ST 2 Čelní rozměr (mm): A Ø Ø32 Plášť (mm) Ø20 Ø20 Ø20 Minimální montážní hloubka (mm): B , , ,5 Pracovní napětí CAT III 300 V CAT III 300 V CAT III 300 V Krytí čelní strany pouzdra IP 52 IP 52 IP 52 Připevnění kruhová matka kruhová matka kruhová matka Váha (kg) 0,04 0,04 0,04 Kvadratický čelní rámeček k nasazení (čelní rozměr mm) je součástí dodávky. Obj.č.: 1799V-2150 LED ukazatel polohy sepnutí zobrazuje tyto stavy: sepnuto rozepnuto rušeno Rozměrový výkres Tolerance pro jmenovité napětí: ±20 %. Platí pro stejnosměrné i střídavé napětí. Příklad objednávky: Ukazatel polohy sepnutí, rozměr průčelí Ø 25 mm. Střídavé napětí 220/230 V. ST1 OBJEDNÁVKOVÉ ČÍSLO 1280B, B2, IL726 Strana 136 Strana 137

70 SPECIÁLNÍ ROZVADĚČOVÉ PŘÍSTROJE SPECIÁLNÍ ROZVADĚČOVÉ PŘÍSTROJE LED ukazatel polohy sepnutí pro stejn. a stříd. napětí Hz Indikátor sledu fází barva 1 barva 2 označení varianty BAREVNÉ VARIANTY grafické znázornění popis vývodů barva 1 barva 2 mimo provoz (pohled zezadu) ISF je panelový přístroj určený pro indikaci sledu fází v oblastech kde se užívá třífázová síť k napájení motorů, pohonů a elektrických systémů. Pomocí dvou indikačních kontrolek zřetelně zobrazí sled fází a směr otáčení. Svítí-li zelená kontrolka je sled fází správný. Pokud svítí červená i zelená kontrolka současně, není připojena jedna z fází. Tento indikátor umožňuje rychlé určení sledu fází a má napěťový rozsah až do 500V. pozice: svorka č.: červená vodorovná 2 zelená svislá 3 RG 1 zem 2 červená 3 zelená TECHNICKÁ DATA ISF 72 ISF 96 Čelní rámeček - A (mm) pozice: svorka č.: červená vodorovná 2 modrá svislá 3 RB 1 zem 2 červená 3 modrá Otvor v panelu (mm) 67,5 67,5 91,5 91,5 Hmotnost (g) Použití v rozsahu (V) pozice: svorka č.: červená vodorovná 2 oranžová svislá 3 RO 1 zem 2 červená 3 oranžová Frekvenční rozsah (Hz) Provozní teplota ( C) Skladovací teplota ( C) pozice: svorka č.: pozice: svorka č.: červená vodorovná 2 oranžová vodorovná 2 žlutá svislá 3 zelená svislá 3 RY OG 1 zem 2 červená 3 žlutá 1 zem 2 oranžová 3 zelená Pracovní napětí CAT III 300 V CAT III 300 V Rozměrový výkres Schematické zapojení ISF pozice: svorka č.: oranžová vodorovná 2 modrá svislá 3 OB 1 zem 2 oranžová 3 modrá pozice: svorka č.: oranžová vodorovná 2 žlutá svislá 3 OY 1 zem 2 oranžová 3 žlutá pozice: svorka č.: žlutá vodorovná 2 zelená svislá 3 YG 1 zem 2 žlutá 3 zelená pozice: svorka č.: žlutá vodorovná 2 modrá svislá 3 YB 1 zem 2 žlutá 3 modrá pozice: svorka č.: modrá vodorovná 2 zelená svislá 3 BG 1 zem 2 modrá 3 zelená : NAPĚTÍ: BAREVNÁ VARIANTA: OCHRANA: MONTÁŽNÍ HLOUBKA: STQ1 ST1 ST2 24V AC/DC 48V AC/DC 60V AC/DC 110V AC/DC 220V AC/DC Na zvláštní objednávku lze dodat jiná barevná provedení. RG RB RO RY OG OB OY YG YB BG Celková Bez ochrany 62 mm 98 mm Strana 138 Strana 139

71 PŘÍSLUŠENSTVÍ A NÁHRADNÍ DÍLY PŘÍSLUŠENSTVÍ A NÁHRADNÍ DÍLY Krycí rámy, ochranné kryty, gumové izolace Kryty svorek, náhradní díly pro kontaktní přístroje Typy rámů KRYCÍ RÁMY čirý, tabulové sklo neprůsvitný, umělá hmota bílá neprůsvitný, umělá hmota černá OCHRANNÝ KRYT OBJEDNÁVKOVÉ ČÍSLO Q 48 S Q 72 S Q 96 S Q 144 S PF PFN PF Q 48 S Q 72 S Q 96 S Q 144 S PF PFN PF Q 48 S Q 72 S Q 96 S ochranný kryt z plexiskla pro čelní krytí IP 54 PR GUMOVÁ IZOLACE (jen u připevnění šroubovými svorkami) Q 48 Q V V2230 provedení s ochranným rámem Q 96 S 1799V2240 pro tropická provedení přístrojů Q V2260 PRŮHLEDNÝ OCHRANNÝ KRYT Q V2250 PF PFN PF s gumovou izolací Q pro čelní krytí IP 65 Q Q Kryty svorek na ochranu hřbetu ruky a prstů podle normy BGV A3/DIN , část 100. KRYT SVOREK pro OBJEDNÁVKOVÉ ČÍSLO typy QS 48 a Q R1 1799V-9050 typy se šroubovými svorkami M4 (2 ks v balení) E 1799V-9110 typy (V-)QS 72, (V-)QS , QS 144 a Q se šroubovými svorkami M6 (M8) R2 1799V-9150 typy (V-)QS 96 a (V-)Q se šroubovými svorkami M6 (M8) R3 1799V-9160 typy PF a PFF R6 1799V-9090 GUMOVÝ KRYT pro všechny další čtvercové a obdélníkové typy podle normy DIN (kromě rozměru průčelí mm a mm) R8 1799V-9080 šroubová svorka M4 nebo M5 (2 ks v balení) R9 1799V-9120 šroubová svorka M6 (2 ks v balení) Celková ochrana proti dotyku. Jednotlivá ochrana proti dotyku Strana 140 Strana 141

72 PŘÍSLUŠENSTVÍ A NÁHRADNÍ DÍLY Čelní skla Všeobecný přehled Čelní skla pro všechny čtvercové typy ČELNÍ SKLO OBJEDNÁVKOVÉ ČÍSLO Q 48 S Q 72 S Q 96 S Rozváděčové měřicí přístroje DIN střídavý proud/napětí stejnosměrný proud/napětí pro termočlánky pro odporové teploměry klasický kmitoměr komb. ampérmetr pro Max. proud Příslušenství bočníky ukazatele polohy sepnutí krycí rámy Kromě nabídky Analogové přístroje Přednostní program je možné dále dodat: (tabulové sklo) (antireflexní sklo) Q 144 S Q Q Q Q Q 48 S Q 72 S Q 96 S Q 144 S Q Q Q Q Kontaktní přístroje proud napětí frekvence teplota Digitální vestavné přístroje 3½ místný 4½ místný s datovými výstupy komparátory dálkové signalizační přístroje optoelektronické přístroje multifunkční měřiče výkonu Sloupcové přístroje (bargrafy) stejnosměrný proud/napětí odpor frekvence teplota Analogové přístroje z výrobního programu (dříve Müller & Weigert, Neuberger, Bertram) Příklad: přístroje pro: použití na lodi (BV3340) použití na dráze použití v dopr. prostředcích použití na jeřábech použití v agregátech dvojitý voltmetr dvojitý kmitoměr trojité přístroje elektromagnetické přístroje s dělenou stupnicí kombinované elektromagnetické a bimetalové ampérmetry s středem otáčení na společné ose elektromagnetické a magnetoelektrické přístroje na montážní lištu DIN magnetoelektrický přístroj na měření teploty k připojení na Pt 100 nebo termočlánek měřicí přístroje na výrobu přístrojů/ke školnímu použití, přístroje možné dodat jako vestavné nebo k libovolnému připevnění indikátory, malé indikátory v obdélníkových nebo kruhových pouzdrech Strana 142
