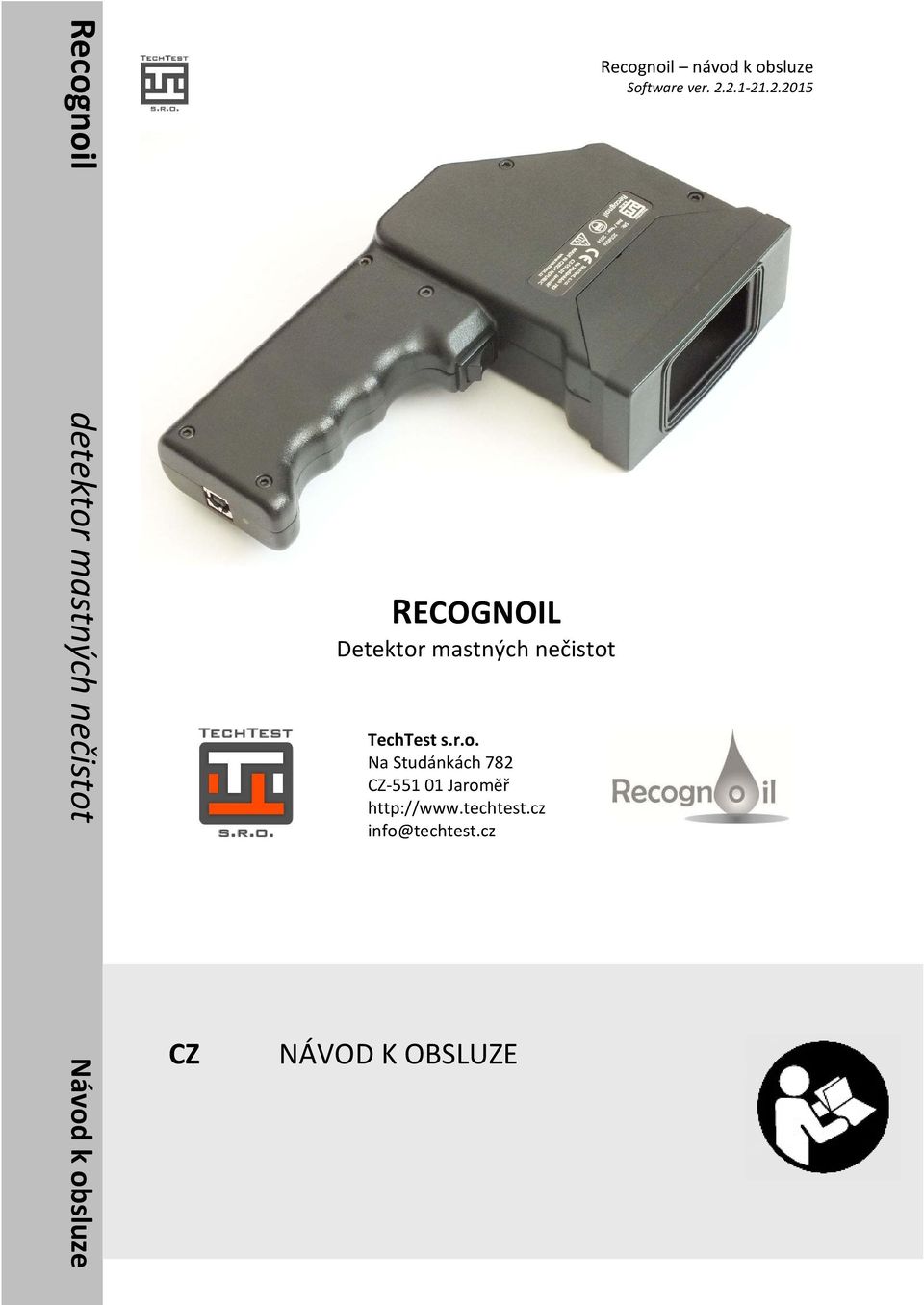

1 Recognoil detektor mastných nečistot Návod k obsluze CZ RECOGNOIL Detektor mastných nečistot TechTest s.r.o. Na Studánkách 782 CZ Jaroměř info@techtest.cz NÁVOD K OBSLUZE Recognoil návod k obsluze - 1 -

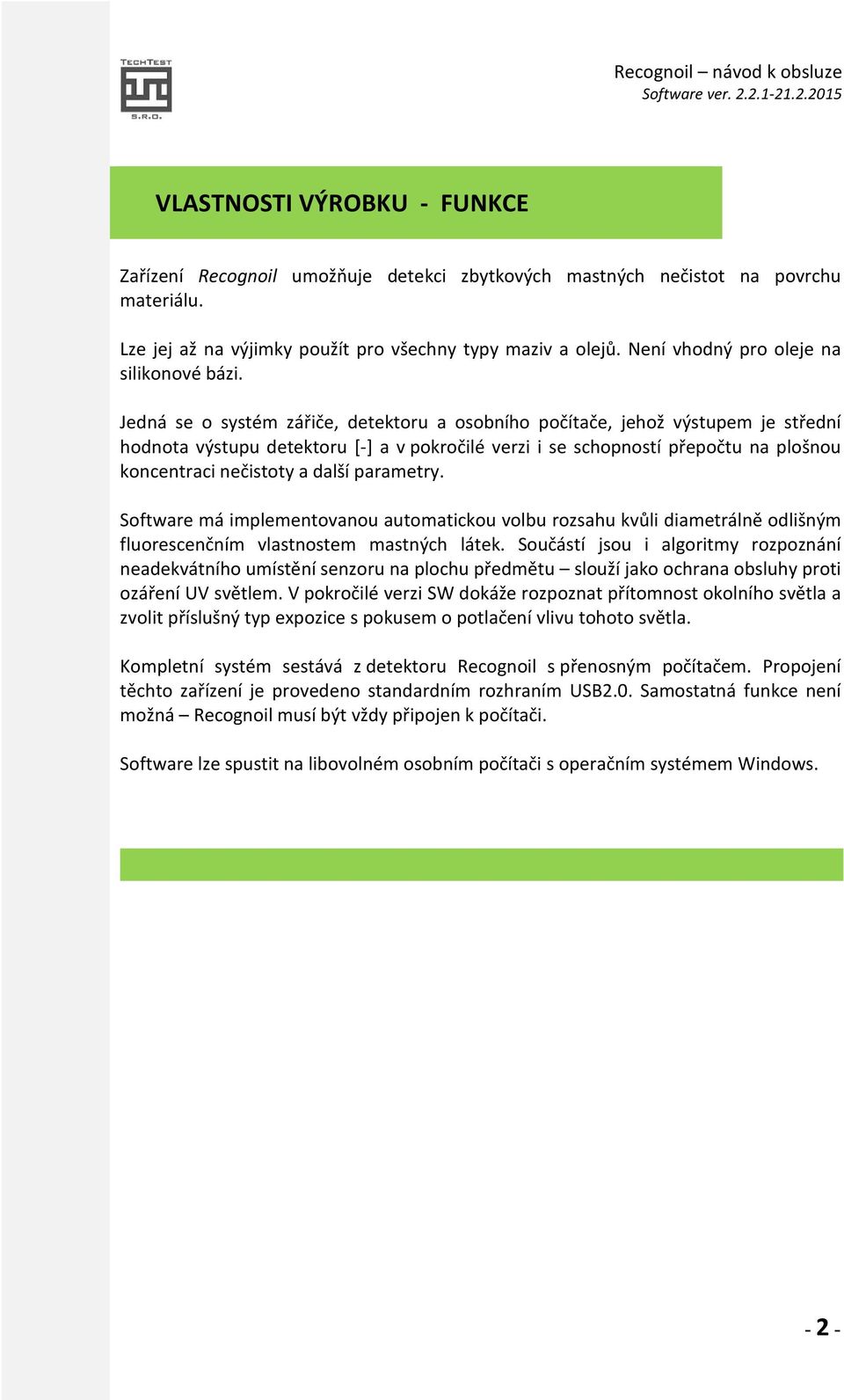

2 VLASTNOSTI VÝROBKU - FUNKCE Zařízení Recognoil umožňuje detekci zbytkových mastných nečistot na povrchu materiálu. Lze jej až na výjimky použít pro všechny typy maziv a olejů. Není vhodný pro oleje na silikonové bázi. Jedná se o systém zářiče, detektoru a osobního počítače, jehož výstupem je střední hodnota výstupu detektoru [-] a v pokročilé verzi i se schopností přepočtu na plošnou koncentraci nečistoty a další parametry. Software má implementovanou automatickou volbu rozsahu kvůli diametrálně odlišným fluorescenčním vlastnostem mastných látek. Součástí jsou i algoritmy rozpoznání neadekvátního umístění senzoru na plochu předmětu slouží jako ochrana obsluhy proti ozáření UV světlem. V pokročilé verzi SW dokáže rozpoznat přítomnost okolního světla a zvolit příslušný typ expozice s pokusem o potlačení vlivu tohoto světla. Kompletní systém sestává z detektoru Recognoil s přenosným počítačem. Propojení těchto zařízení je provedeno standardním rozhraním USB2.0. Samostatná funkce není možná Recognoil musí být vždy připojen k počítači. Software lze spustit na libovolném osobním počítači s operačním systémem Windows

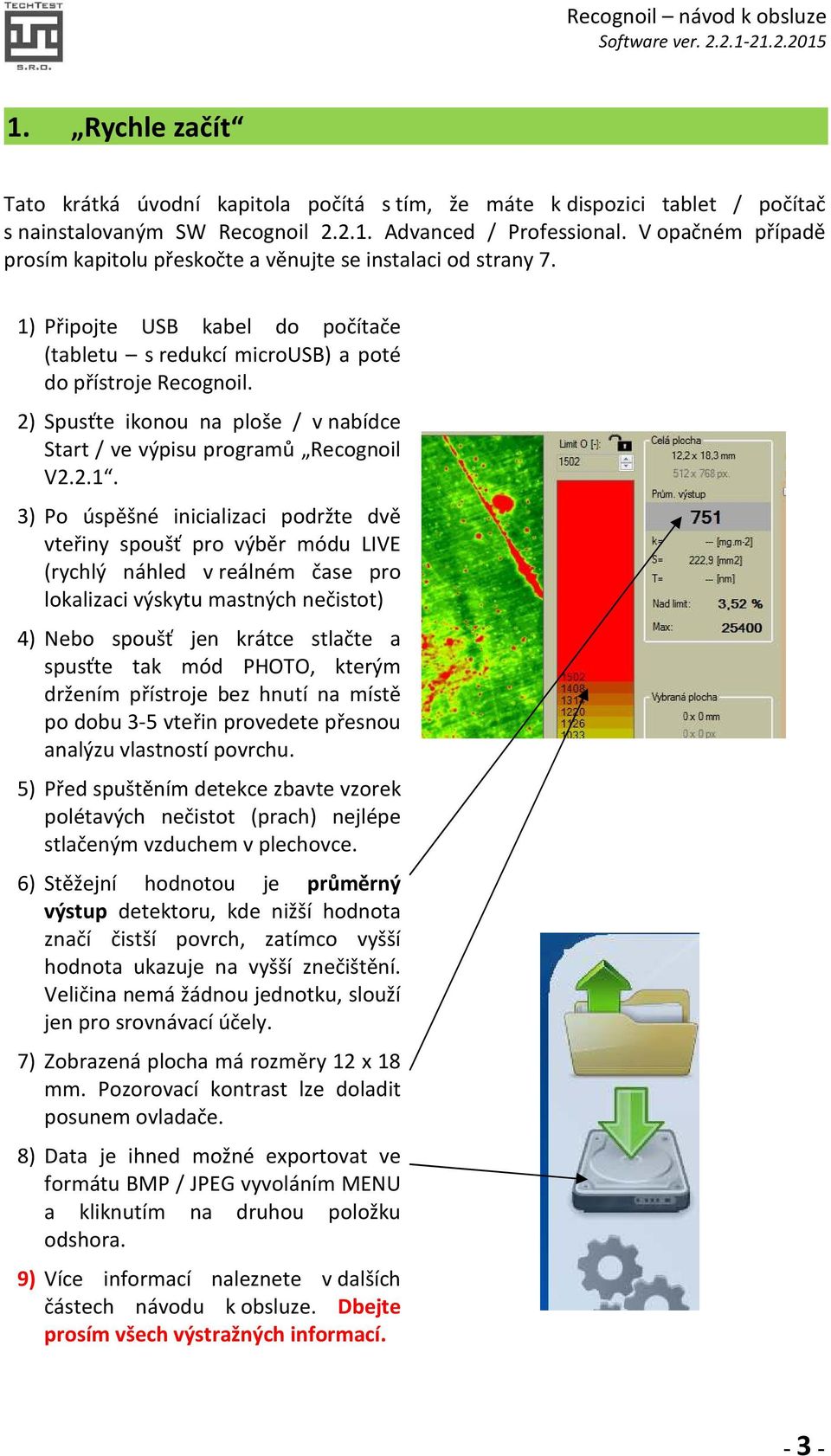

3 1. Rychle začít Tato krátká úvodní kapitola počítá s tím, že máte k dispozici tablet / počítač s nainstalovaným SW Recognoil Advanced / Professional. V opačném případě prosím kapitolu přeskočte a věnujte se instalaci od strany 7. 1) Připojte USB kabel do počítače (tabletu s redukcí microusb) a poté do přístroje Recognoil. 2) Spusťte ikonou na ploše / v nabídce Start / ve výpisu programů Recognoil V ) Po úspěšné inicializaci podržte dvě vteřiny spoušť pro výběr módu LIVE (rychlý náhled v reálném čase pro lokalizaci výskytu mastných nečistot) 4) Nebo spoušť jen krátce stlačte a spusťte tak mód PHOTO, kterým držením přístroje bez hnutí na místě po dobu 3-5 vteřin provedete přesnou analýzu vlastností povrchu. 5) Před spuštěním detekce zbavte vzorek polétavých nečistot (prach) nejlépe stlačeným vzduchem v plechovce. 6) Stěžejní hodnotou je průměrný výstup detektoru, kde nižší hodnota značí čistší povrch, zatímco vyšší hodnota ukazuje na vyšší znečištění. Veličina nemá žádnou jednotku, slouží jen pro srovnávací účely. 7) Zobrazená plocha má rozměry 12 x 18 mm. Pozorovací kontrast lze doladit posunem ovladače. 8) Data je ihned možné exportovat ve formátu BMP / JPEG vyvoláním MENU a kliknutím na druhou položku odshora. 9) Více informací naleznete v dalších částech návodu k obsluze. Dbejte prosím všech výstražných informací

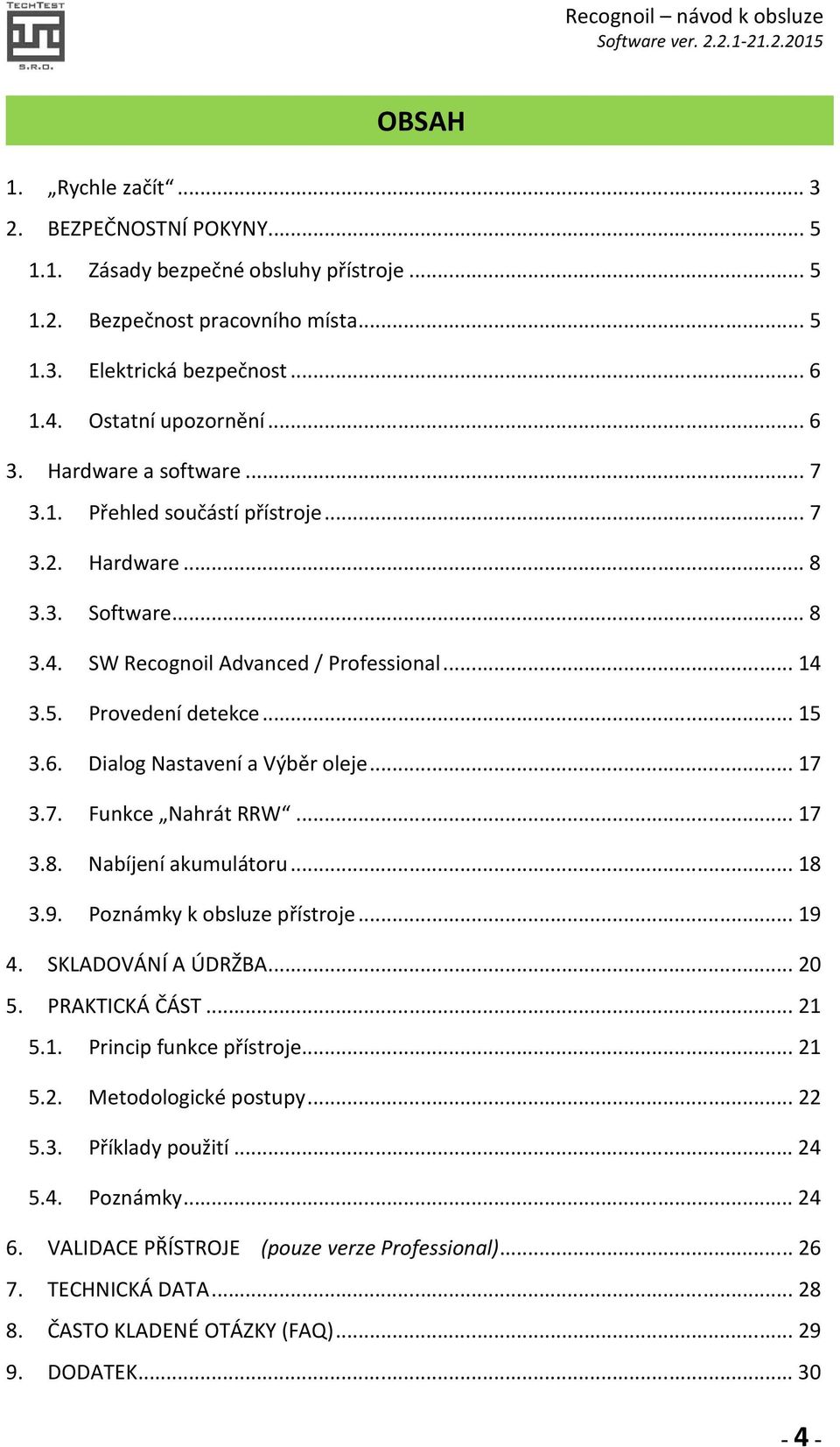

4 OBSAH 1. Rychle začít BEZPEČNOSTNÍ POKYNY Zásady bezpečné obsluhy přístroje Bezpečnost pracovního místa Elektrická bezpečnost Ostatní upozornění Hardware a software Přehled součástí přístroje Hardware Software SW Recognoil Advanced / Professional Provedení detekce Dialog Nastavení a Výběr oleje Funkce Nahrát RRW Nabíjení akumulátoru Poznámky k obsluze přístroje SKLADOVÁNÍ A ÚDRŽBA PRAKTICKÁ ČÁST Princip funkce přístroje Metodologické postupy Příklady použití Poznámky VALIDACE PŘÍSTROJE (pouze verze Professional) TECHNICKÁ DATA ČASTO KLADENÉ OTÁZKY (FAQ) DODATEK

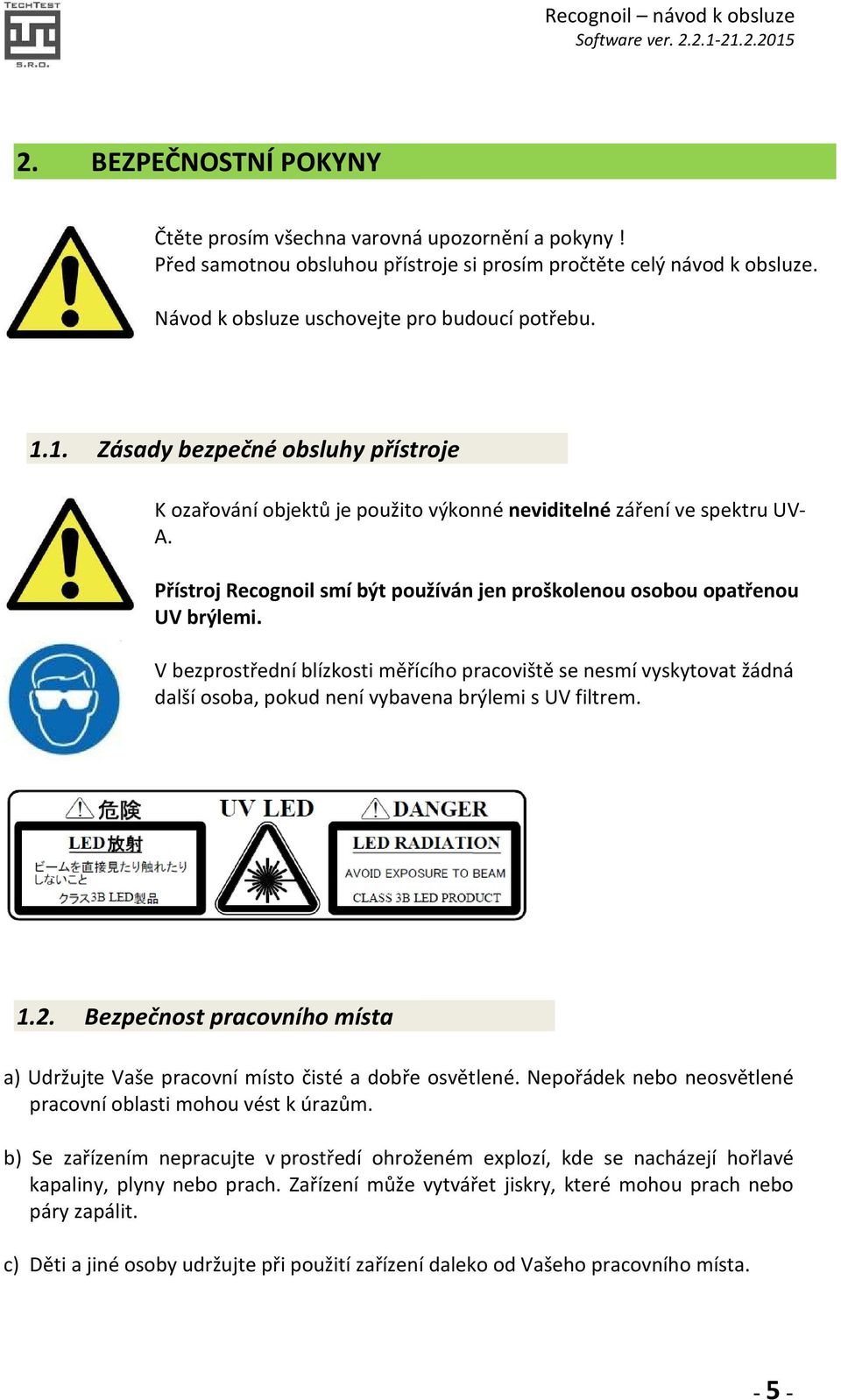

5 2. BEZPEČNOSTNÍ POKYNY Čtěte prosím všechna varovná upozornění a pokyny! Před samotnou obsluhou přístroje si prosím pročtěte celý návod k obsluze. Návod k obsluze uschovejte pro budoucí potřebu Zásady bezpečné obsluhy přístroje K ozařování objektů je použito výkonné neviditelné záření ve spektru UV- A. Přístroj Recognoil smí být používán jen proškolenou osobou opatřenou UV brýlemi. V bezprostřední blízkosti měřícího pracoviště se nesmí vyskytovat žádná další osoba, pokud není vybavena brýlemi s UV filtrem Bezpečnost pracovního místa a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Se zařízením nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Zařízení může vytvářet jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití zařízení daleko od Vašeho pracovního místa

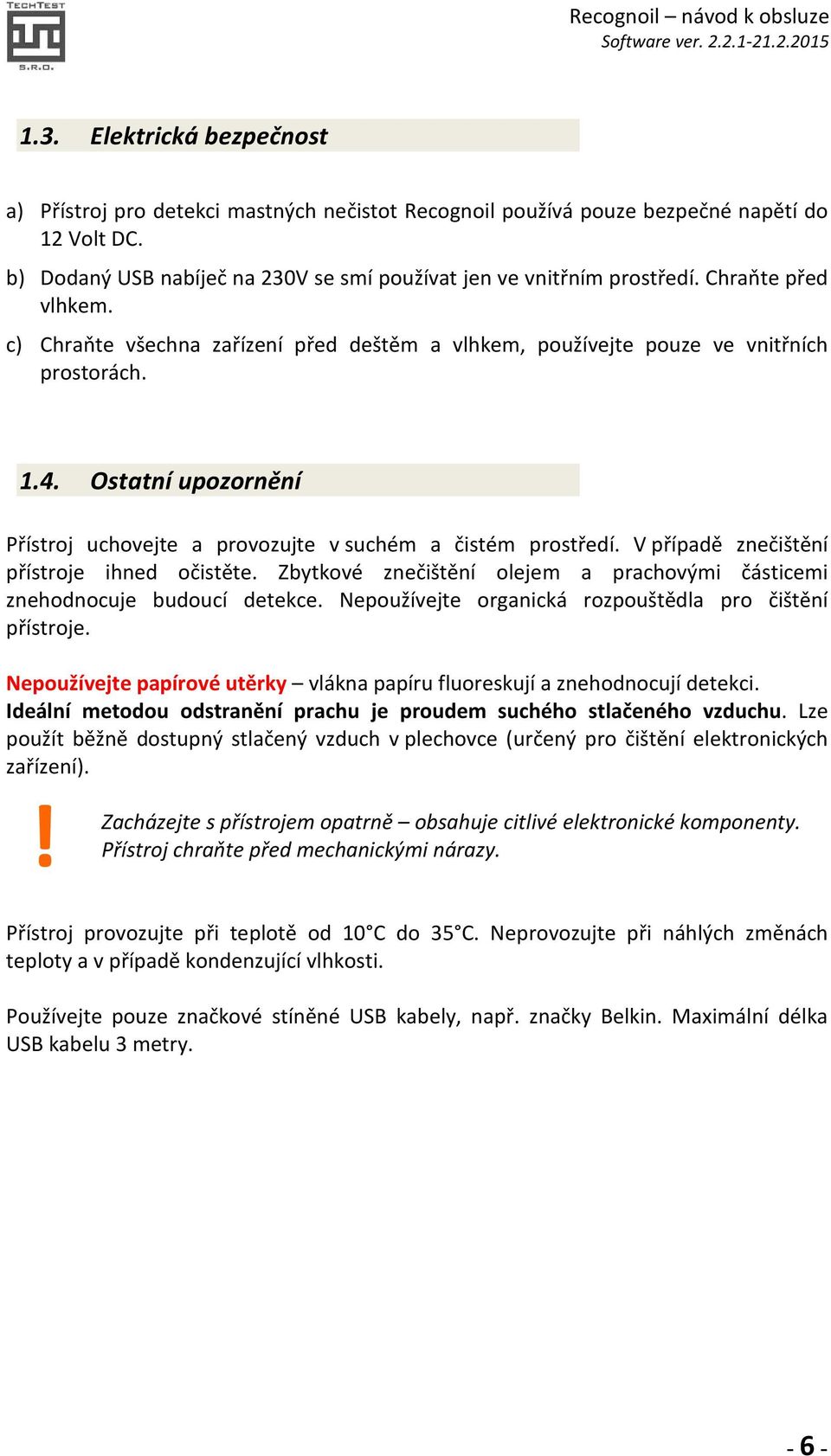

6 1.3. Elektrická bezpečnost a) Přístroj pro detekci mastných nečistot Recognoil používá pouze bezpečné napětí do 12 Volt DC. b) Dodaný USB nabíječ na 230V se smí používat jen ve vnitřním prostředí. Chraňte před vlhkem. c) Chraňte všechna zařízení před deštěm a vlhkem, používejte pouze ve vnitřních prostorách Ostatní upozornění Přístroj uchovejte a provozujte v suchém a čistém prostředí. V případě znečištění přístroje ihned očistěte. Zbytkové znečištění olejem a prachovými částicemi znehodnocuje budoucí detekce. Nepoužívejte organická rozpouštědla pro čištění přístroje. Nepoužívejte papírové utěrky vlákna papíru fluoreskují a znehodnocují detekci. Ideální metodou odstranění prachu je proudem suchého stlačeného vzduchu. Lze použít běžně dostupný stlačený vzduch v plechovce (určený pro čištění elektronických zařízení).! Zacházejte s přístrojem opatrně obsahuje citlivé elektronické komponenty. Přístroj chraňte před mechanickými nárazy. Přístroj provozujte při teplotě od 10 C do 35 C. Neprovozujte při náhlých změnách teploty a v případě kondenzující vlhkosti. Používejte pouze značkové stíněné USB kabely, např. značky Belkin. Maximální délka USB kabelu 3 metry

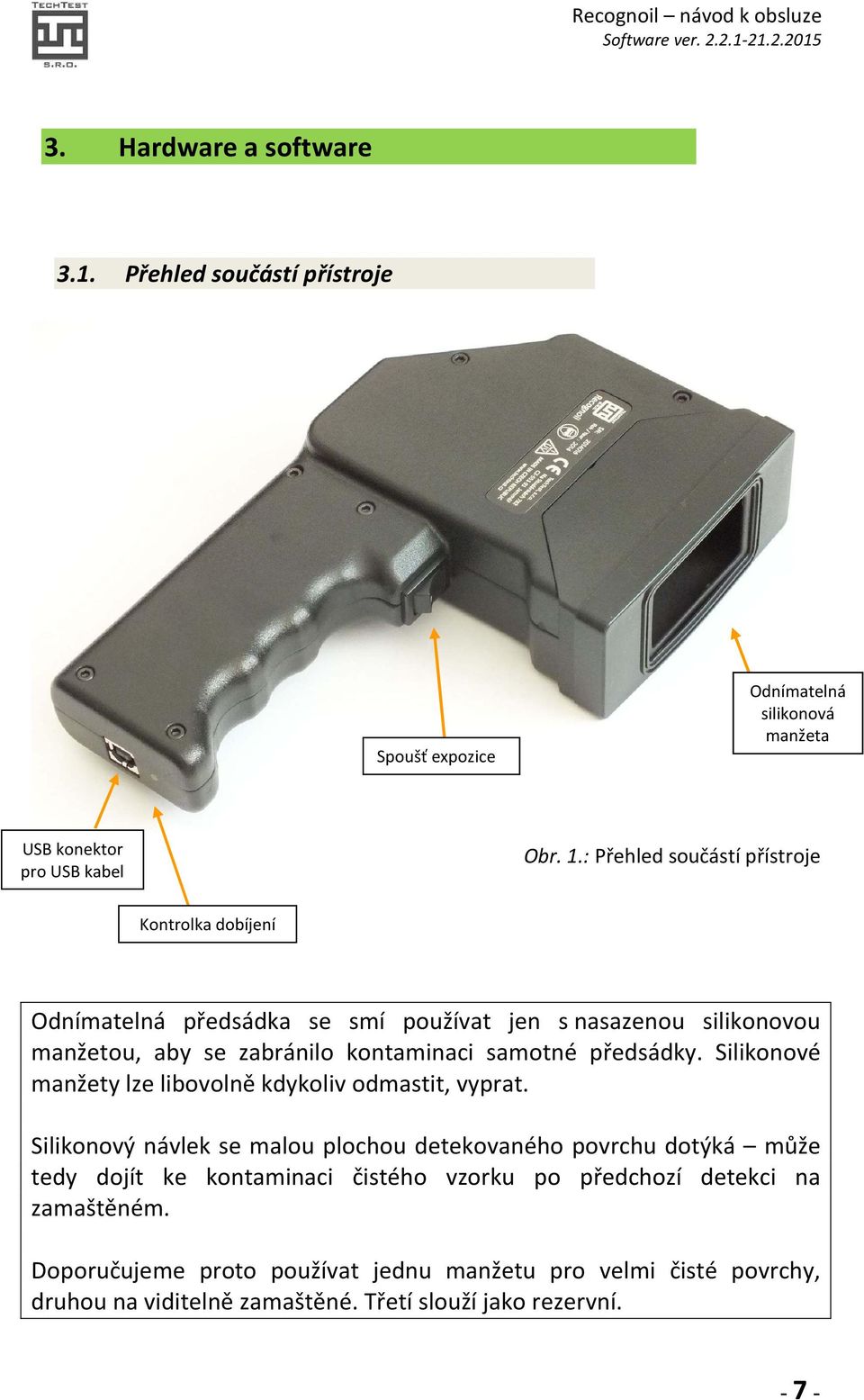

7 3. Hardware a software 3.1. Přehled součástí přístroje Spoušť expozice Odnímatelná silikonová manžeta USB konektor pro USB kabel Obr. 1.: Přehled součástí přístroje Kontrolka dobíjení Odnímatelná předsádka se smí používat jen s nasazenou silikonovou manžetou, aby se zabránilo kontaminaci samotné předsádky. Silikonové manžety lze libovolně kdykoliv odmastit, vyprat. Silikonový návlek se malou plochou detekovaného povrchu dotýká může tedy dojít ke kontaminaci čistého vzorku po předchozí detekci na zamaštěném. Doporučujeme proto používat jednu manžetu pro velmi čisté povrchy, druhou na viditelně zamaštěné. Třetí slouží jako rezervní

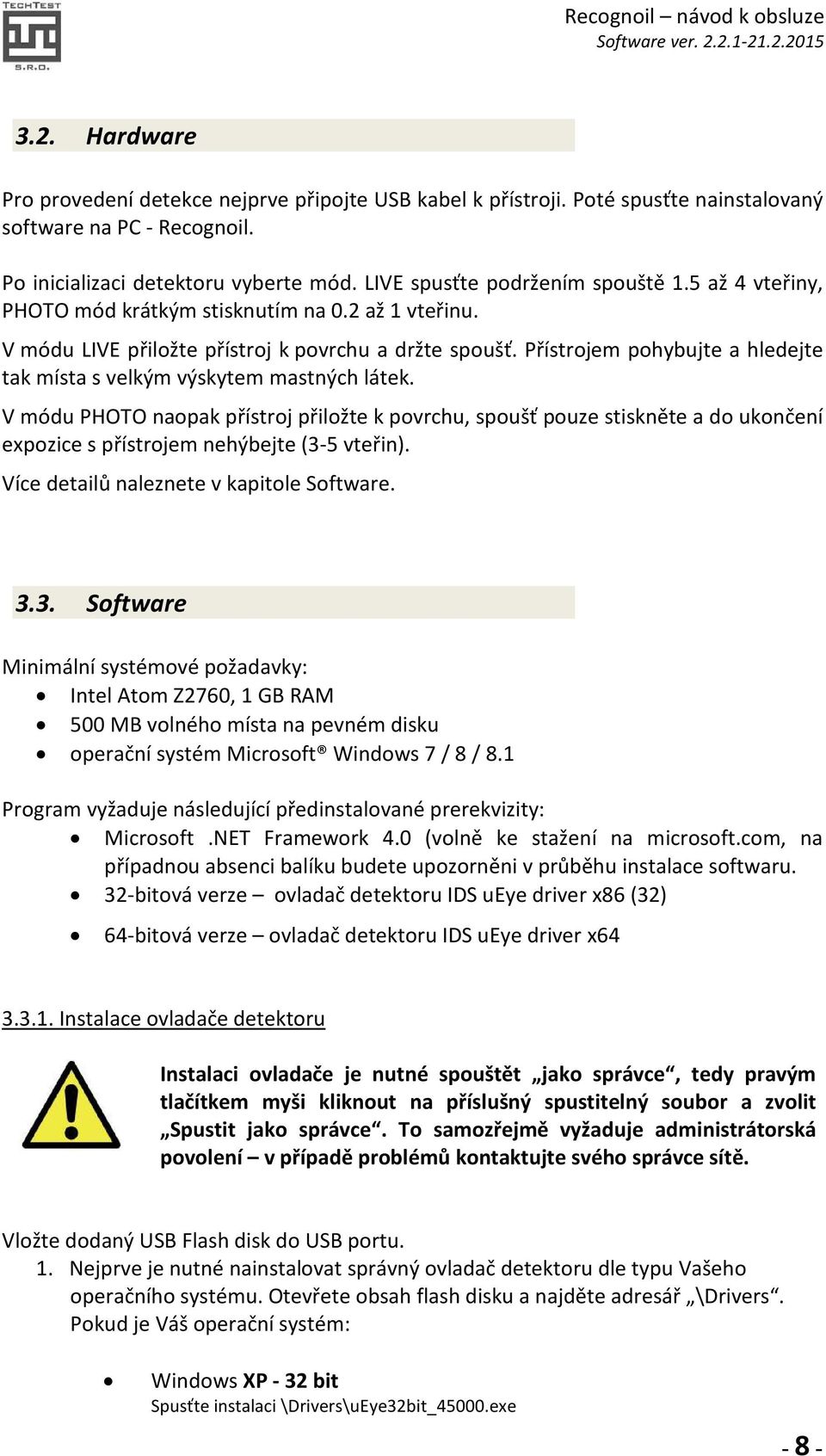

8 3.2. Hardware Pro provedení detekce nejprve připojte USB kabel k přístroji. Poté spusťte nainstalovaný software na PC - Recognoil. Po inicializaci detektoru vyberte mód. LIVE spusťte podržením spouště 1.5 až 4 vteřiny, PHOTO mód krátkým stisknutím na 0.2 až 1 vteřinu. V módu LIVE přiložte přístroj k povrchu a držte spoušť. Přístrojem pohybujte a hledejte tak místa s velkým výskytem mastných látek. V módu PHOTO naopak přístroj přiložte k povrchu, spoušť pouze stiskněte a do ukončení expozice s přístrojem nehýbejte (3-5 vteřin). Více detailů naleznete v kapitole Software Software Minimální systémové požadavky: Intel Atom Z2760, 1 GB RAM 500 MB volného místa na pevném disku operační systém Microsoft Windows 7 / 8 / 8.1 Program vyžaduje následující předinstalované prerekvizity: Microsoft.NET Framework 4.0 (volně ke stažení na microsoft.com, na případnou absenci balíku budete upozorněni v průběhu instalace softwaru. 32-bitová verze ovladač detektoru IDS ueye driver x86 (32) 64-bitová verze ovladač detektoru IDS ueye driver x Instalace ovladače detektoru Instalaci ovladače je nutné spouštět jako správce, tedy pravým tlačítkem myši kliknout na příslušný spustitelný soubor a zvolit Spustit jako správce. To samozřejmě vyžaduje administrátorská povolení v případě problémů kontaktujte svého správce sítě. Vložte dodaný USB Flash disk do USB portu. 1. Nejprve je nutné nainstalovat správný ovladač detektoru dle typu Vašeho operačního systému. Otevřete obsah flash disku a najděte adresář \Drivers. Pokud je Váš operační systém: Windows XP - 32 bit Spusťte instalaci \Drivers\uEye32bit_45000.exe - 8 -

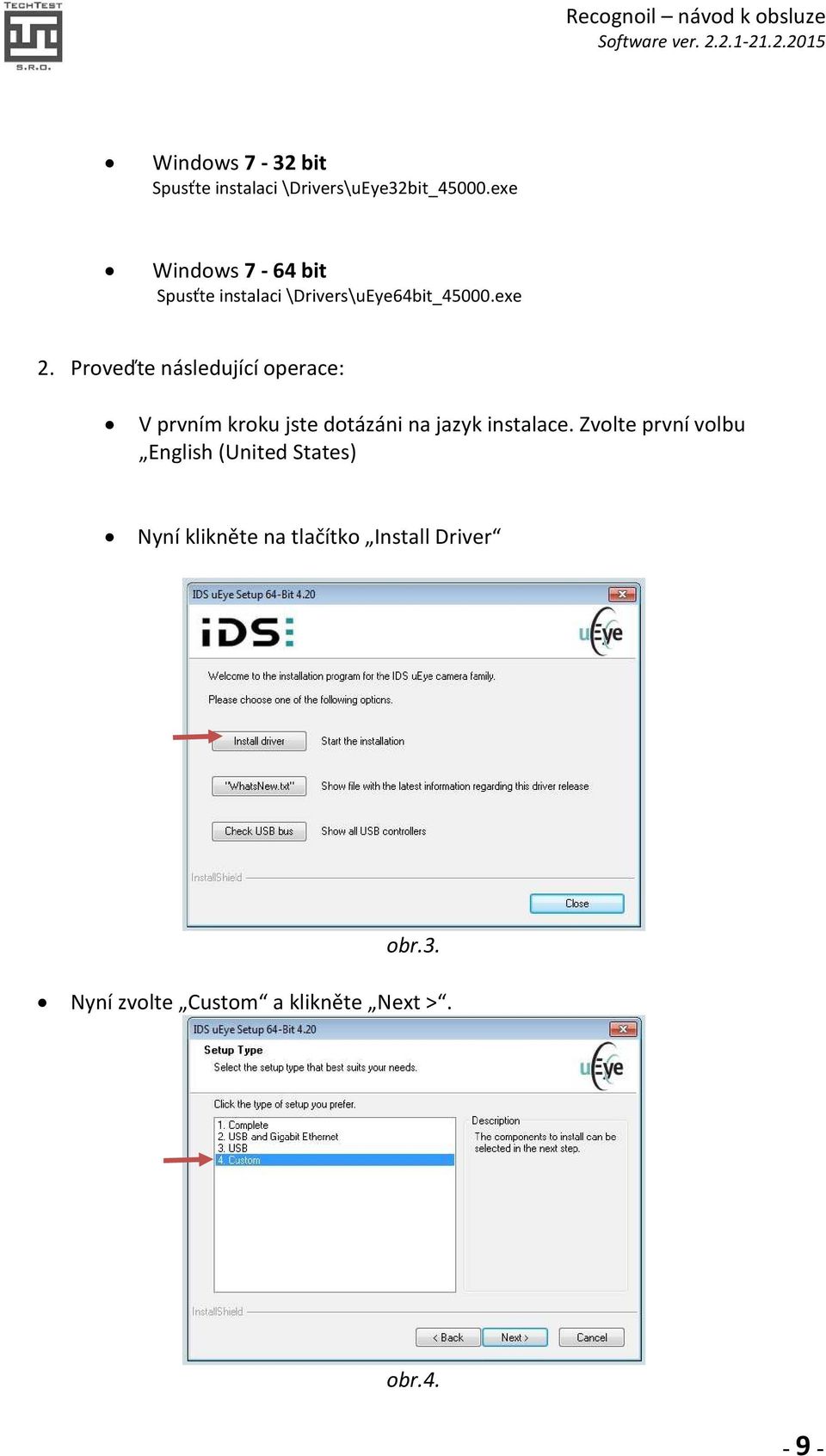

9 Windows 7-32 bit Spusťte instalaci \Drivers\uEye32bit_45000.exe Windows 7-64 bit Spusťte instalaci \Drivers\uEye64bit_45000.exe 2. Proveďte následující operace: V prvním kroku jste dotázáni na jazyk instalace. Zvolte první volbu English (United States) Nyní klikněte na tlačítko Install Driver obr.3. Nyní zvolte Custom a klikněte Next >. obr

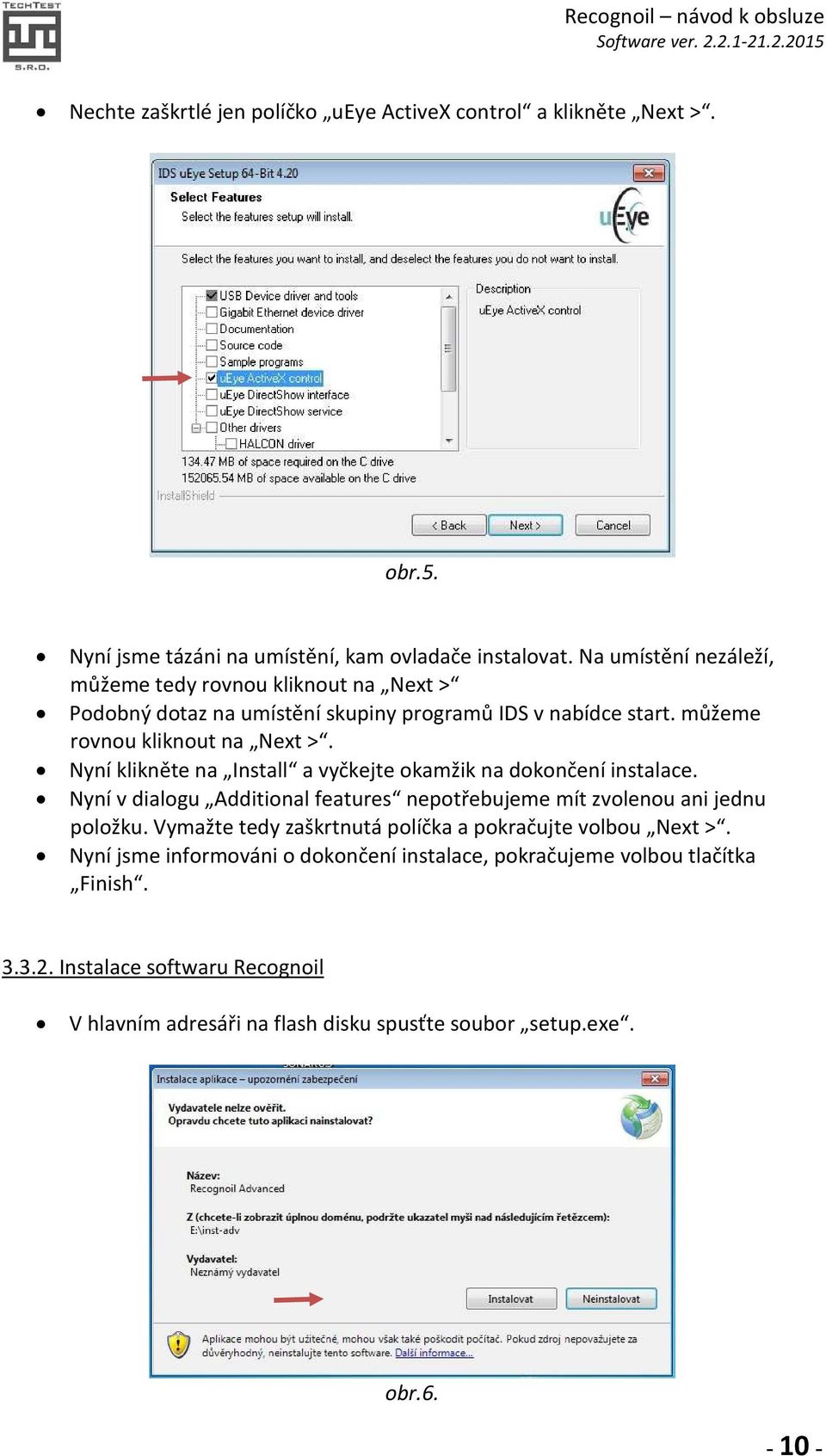

10 Nechte zaškrtlé jen políčko ueye ActiveX control a klikněte Next >. obr.5. Nyní jsme tázáni na umístění, kam ovladače instalovat. Na umístění nezáleží, můžeme tedy rovnou kliknout na Next > Podobný dotaz na umístění skupiny programů IDS v nabídce start. můžeme rovnou kliknout na Next >. Nyní klikněte na Install a vyčkejte okamžik na dokončení instalace. Nyní v dialogu Additional features nepotřebujeme mít zvolenou ani jednu položku. Vymažte tedy zaškrtnutá políčka a pokračujte volbou Next >. Nyní jsme informováni o dokončení instalace, pokračujeme volbou tlačítka Finish Instalace softwaru Recognoil V hlavním adresáři na flash disku spusťte soubor setup.exe. obr

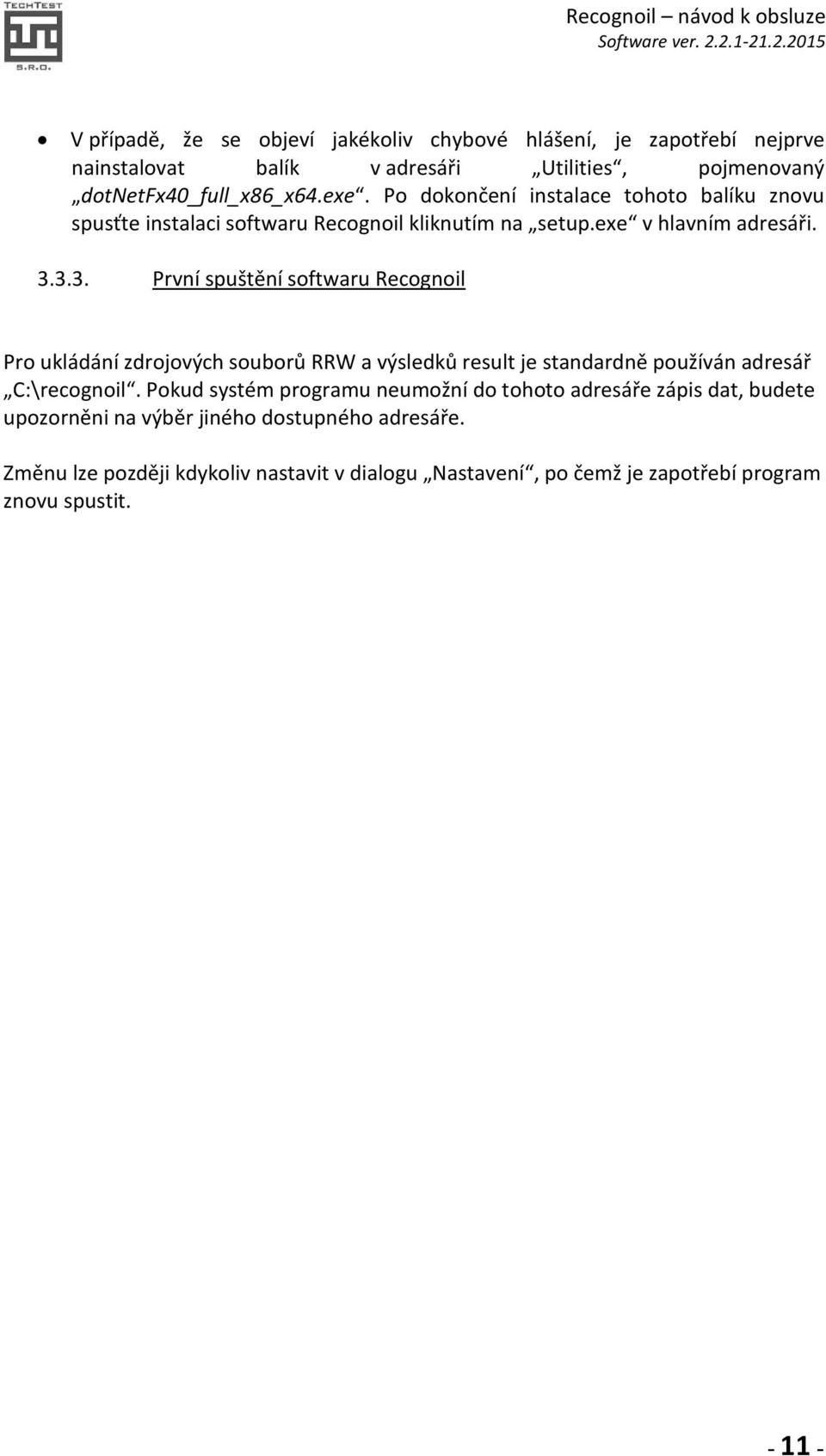

11 V případě, že se objeví jakékoliv chybové hlášení, je zapotřebí nejprve nainstalovat balík v adresáři Utilities, pojmenovaný dotnetfx40_full_x86_x64.exe. Po dokončení instalace tohoto balíku znovu spusťte instalaci softwaru Recognoil kliknutím na setup.exe v hlavním adresáři První spuštění softwaru Recognoil Pro ukládání zdrojových souborů RRW a výsledků result je standardně používán adresář C:\recognoil. Pokud systém programu neumožní do tohoto adresáře zápis dat, budete upozorněni na výběr jiného dostupného adresáře. Změnu lze později kdykoliv nastavit v dialogu Nastavení, po čemž je zapotřebí program znovu spustit

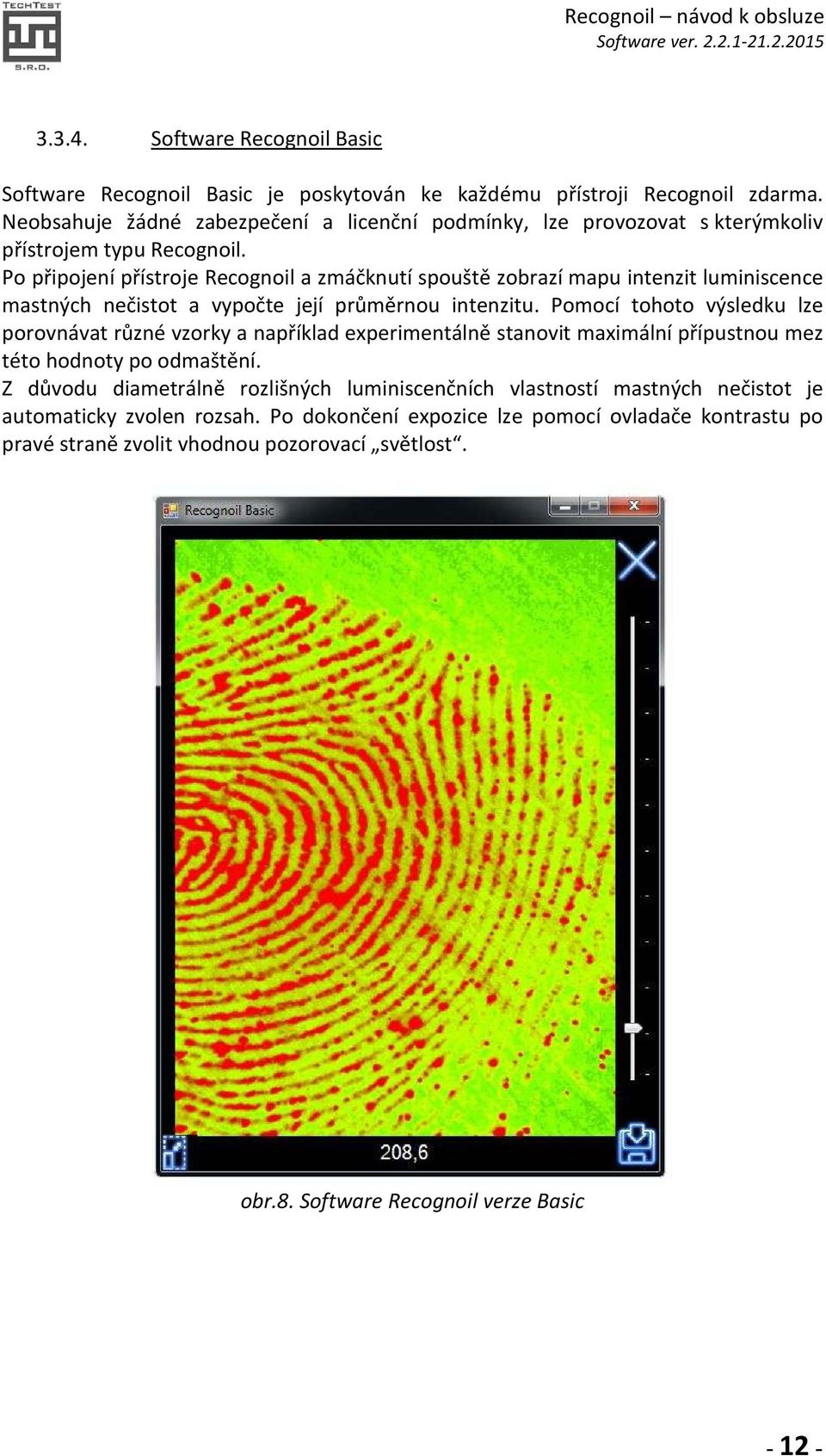

12 Software Recognoil Basic Software Recognoil Basic je poskytován ke každému přístroji Recognoil zdarma. Neobsahuje žádné zabezpečení a licenční podmínky, lze provozovat s kterýmkoliv přístrojem typu Recognoil. Po připojení přístroje Recognoil a zmáčknutí spouště zobrazí mapu intenzit luminiscence mastných nečistot a vypočte její průměrnou intenzitu. Pomocí tohoto výsledku lze porovnávat různé vzorky a například experimentálně stanovit maximální přípustnou mez této hodnoty po odmaštění. Z důvodu diametrálně rozlišných luminiscenčních vlastností mastných nečistot je automaticky zvolen rozsah. Po dokončení expozice lze pomocí ovladače kontrastu po pravé straně zvolit vhodnou pozorovací světlost. obr.8. Software Recognoil verze Basic

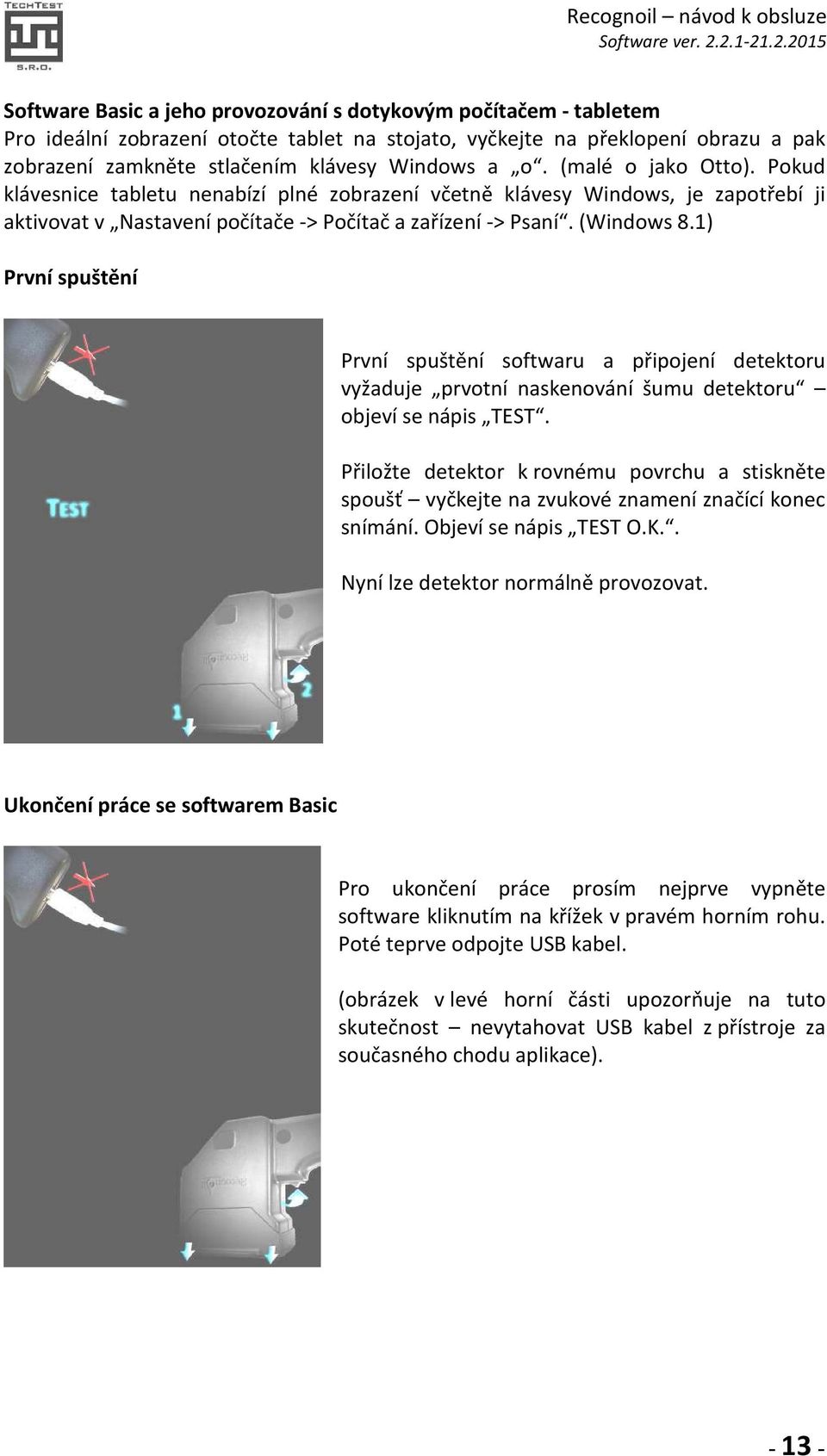

13 Software Basic a jeho provozování s dotykovým počítačem - tabletem Pro ideální zobrazení otočte tablet na stojato, vyčkejte na překlopení obrazu a pak zobrazení zamkněte stlačením klávesy Windows a o. (malé o jako Otto). Pokud klávesnice tabletu nenabízí plné zobrazení včetně klávesy Windows, je zapotřebí ji aktivovat v Nastavení počítače -> Počítač a zařízení -> Psaní. (Windows 8.1) První spuštění První spuštění softwaru a připojení detektoru vyžaduje prvotní naskenování šumu detektoru objeví se nápis TEST. Přiložte detektor k rovnému povrchu a stiskněte spoušť vyčkejte na zvukové znamení značící konec snímání. Objeví se nápis TEST O.K.. Nyní lze detektor normálně provozovat. Ukončení práce se softwarem Basic Pro ukončení práce prosím nejprve vypněte software kliknutím na křížek v pravém horním rohu. Poté teprve odpojte USB kabel. (obrázek v levé horní části upozorňuje na tuto skutečnost nevytahovat USB kabel z přístroje za současného chodu aplikace)

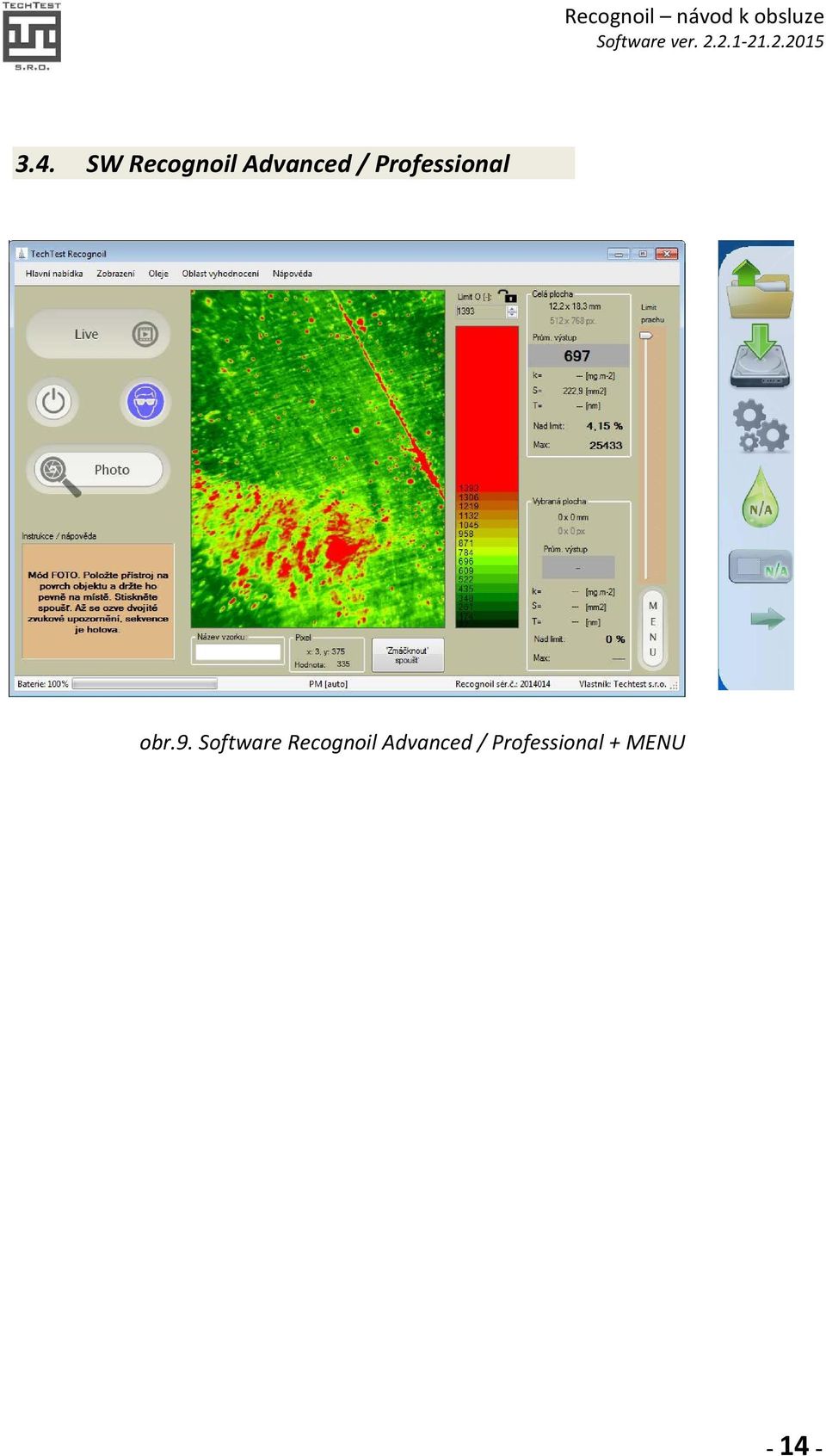

14 3.4. SW Recognoil Advanced / Professional obr.9. Software Recognoil Advanced / Professional + MENU

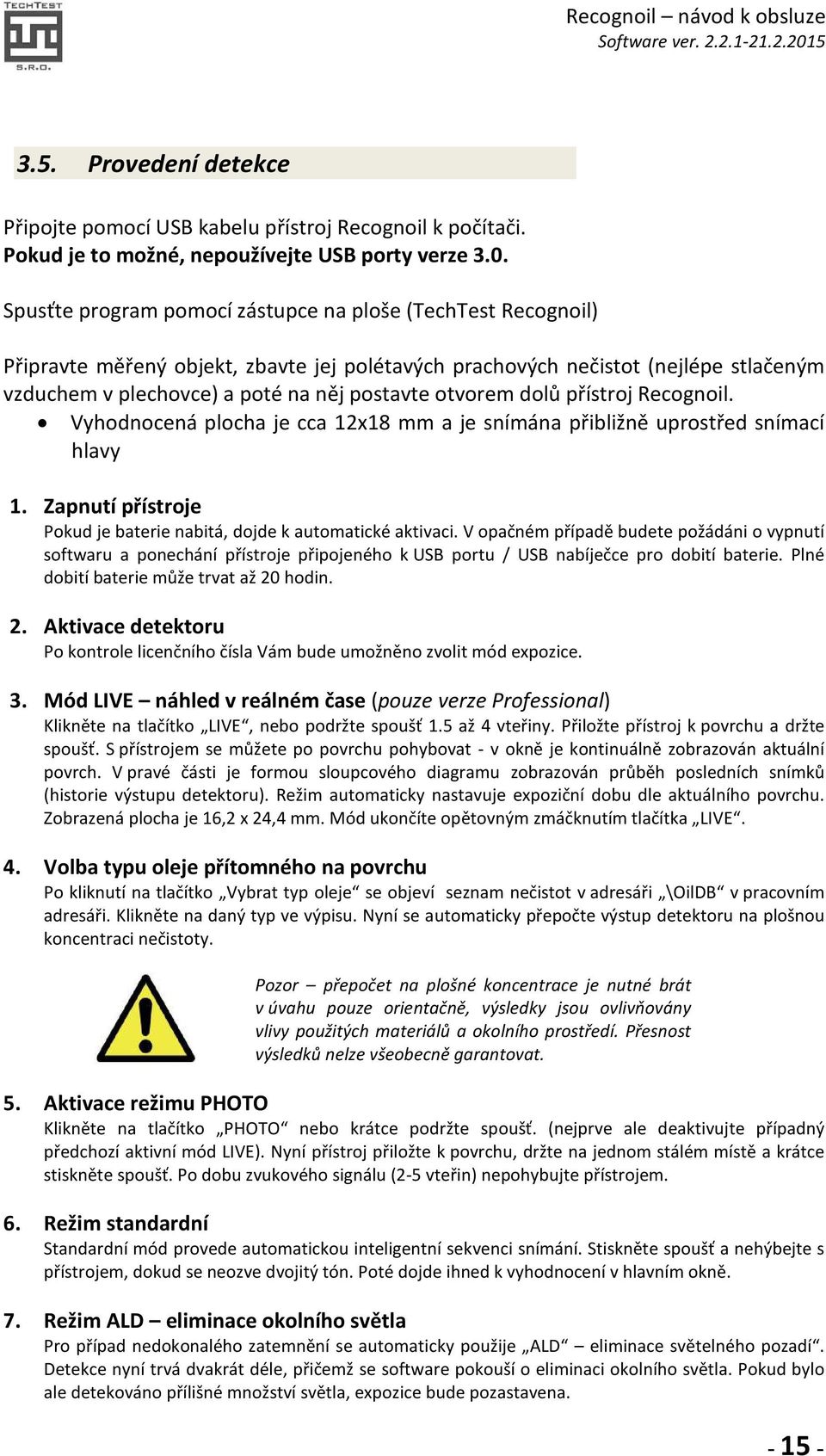

15 3.5. Provedení detekce Připojte pomocí USB kabelu přístroj Recognoil k počítači. Pokud je to možné, nepoužívejte USB porty verze 3.0. Spusťte program pomocí zástupce na ploše (TechTest Recognoil) Připravte měřený objekt, zbavte jej polétavých prachových nečistot (nejlépe stlačeným vzduchem v plechovce) a poté na něj postavte otvorem dolů přístroj Recognoil. Vyhodnocená plocha je cca 12x18 mm a je snímána přibližně uprostřed snímací hlavy 1. Zapnutí přístroje Pokud je baterie nabitá, dojde k automatické aktivaci. V opačném případě budete požádáni o vypnutí softwaru a ponechání přístroje připojeného k USB portu / USB nabíječce pro dobití baterie. Plné dobití baterie může trvat až 20 hodin. 2. Aktivace detektoru Po kontrole licenčního čísla Vám bude umožněno zvolit mód expozice. 3. Mód LIVE náhled v reálném čase (pouze verze Professional) Klikněte na tlačítko LIVE, nebo podržte spoušť 1.5 až 4 vteřiny. Přiložte přístroj k povrchu a držte spoušť. S přístrojem se můžete po povrchu pohybovat - v okně je kontinuálně zobrazován aktuální povrch. V pravé části je formou sloupcového diagramu zobrazován průběh posledních snímků (historie výstupu detektoru). Režim automaticky nastavuje expoziční dobu dle aktuálního povrchu. Zobrazená plocha je 16,2 x 24,4 mm. Mód ukončíte opětovným zmáčknutím tlačítka LIVE. 4. Volba typu oleje přítomného na povrchu Po kliknutí na tlačítko Vybrat typ oleje se objeví seznam nečistot v adresáři \OilDB v pracovním adresáři. Klikněte na daný typ ve výpisu. Nyní se automaticky přepočte výstup detektoru na plošnou koncentraci nečistoty. Pozor přepočet na plošné koncentrace je nutné brát v úvahu pouze orientačně, výsledky jsou ovlivňovány vlivy použitých materiálů a okolního prostředí. Přesnost výsledků nelze všeobecně garantovat. 5. Aktivace režimu PHOTO Klikněte na tlačítko PHOTO nebo krátce podržte spoušť. (nejprve ale deaktivujte případný předchozí aktivní mód LIVE). Nyní přístroj přiložte k povrchu, držte na jednom stálém místě a krátce stiskněte spoušť. Po dobu zvukového signálu (2-5 vteřin) nepohybujte přístrojem. 6. Režim standardní Standardní mód provede automatickou inteligentní sekvenci snímání. Stiskněte spoušť a nehýbejte s přístrojem, dokud se neozve dvojitý tón. Poté dojde ihned k vyhodnocení v hlavním okně. 7. Režim ALD eliminace okolního světla Pro případ nedokonalého zatemnění se automaticky použije ALD eliminace světelného pozadí. Detekce nyní trvá dvakrát déle, přičemž se software pokouší o eliminaci okolního světla. Pokud bylo ale detekováno přílišné množství světla, expozice bude pozastavena

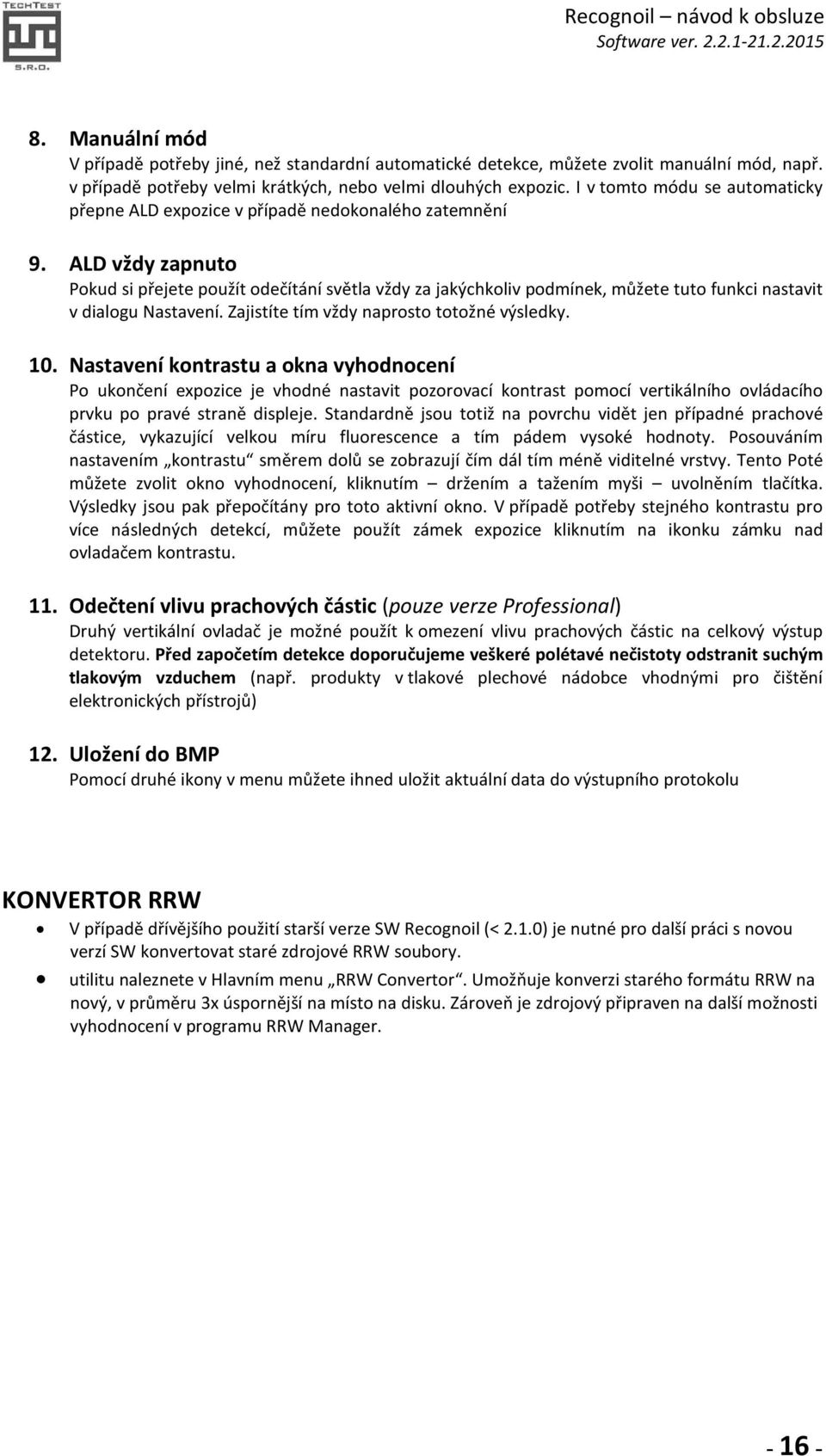

16 8. Manuální mód V případě potřeby jiné, než standardní automatické detekce, můžete zvolit manuální mód, např. v případě potřeby velmi krátkých, nebo velmi dlouhých expozic. I v tomto módu se automaticky přepne ALD expozice v případě nedokonalého zatemnění 9. ALD vždy zapnuto Pokud si přejete použít odečítání světla vždy za jakýchkoliv podmínek, můžete tuto funkci nastavit v dialogu Nastavení. Zajistíte tím vždy naprosto totožné výsledky. 10. Nastavení kontrastu a okna vyhodnocení Po ukončení expozice je vhodné nastavit pozorovací kontrast pomocí vertikálního ovládacího prvku po pravé straně displeje. Standardně jsou totiž na povrchu vidět jen případné prachové částice, vykazující velkou míru fluorescence a tím pádem vysoké hodnoty. Posouváním nastavením kontrastu směrem dolů se zobrazují čím dál tím méně viditelné vrstvy. Tento Poté můžete zvolit okno vyhodnocení, kliknutím držením a tažením myši uvolněním tlačítka. Výsledky jsou pak přepočítány pro toto aktivní okno. V případě potřeby stejného kontrastu pro více následných detekcí, můžete použít zámek expozice kliknutím na ikonku zámku nad ovladačem kontrastu. 11. Odečtení vlivu prachových částic (pouze verze Professional) Druhý vertikální ovladač je možné použít k omezení vlivu prachových částic na celkový výstup detektoru. Před započetím detekce doporučujeme veškeré polétavé nečistoty odstranit suchým tlakovým vzduchem (např. produkty v tlakové plechové nádobce vhodnými pro čištění elektronických přístrojů) 12. Uložení do BMP Pomocí druhé ikony v menu můžete ihned uložit aktuální data do výstupního protokolu KONVERTOR RRW V případě dřívějšího použití starší verze SW Recognoil (< 2.1.0) je nutné pro další práci s novou verzí SW konvertovat staré zdrojové RRW soubory. utilitu naleznete v Hlavním menu RRW Convertor. Umožňuje konverzi starého formátu RRW na nový, v průměru 3x úspornější na místo na disku. Zároveň je zdrojový připraven na další možnosti vyhodnocení v programu RRW Manager

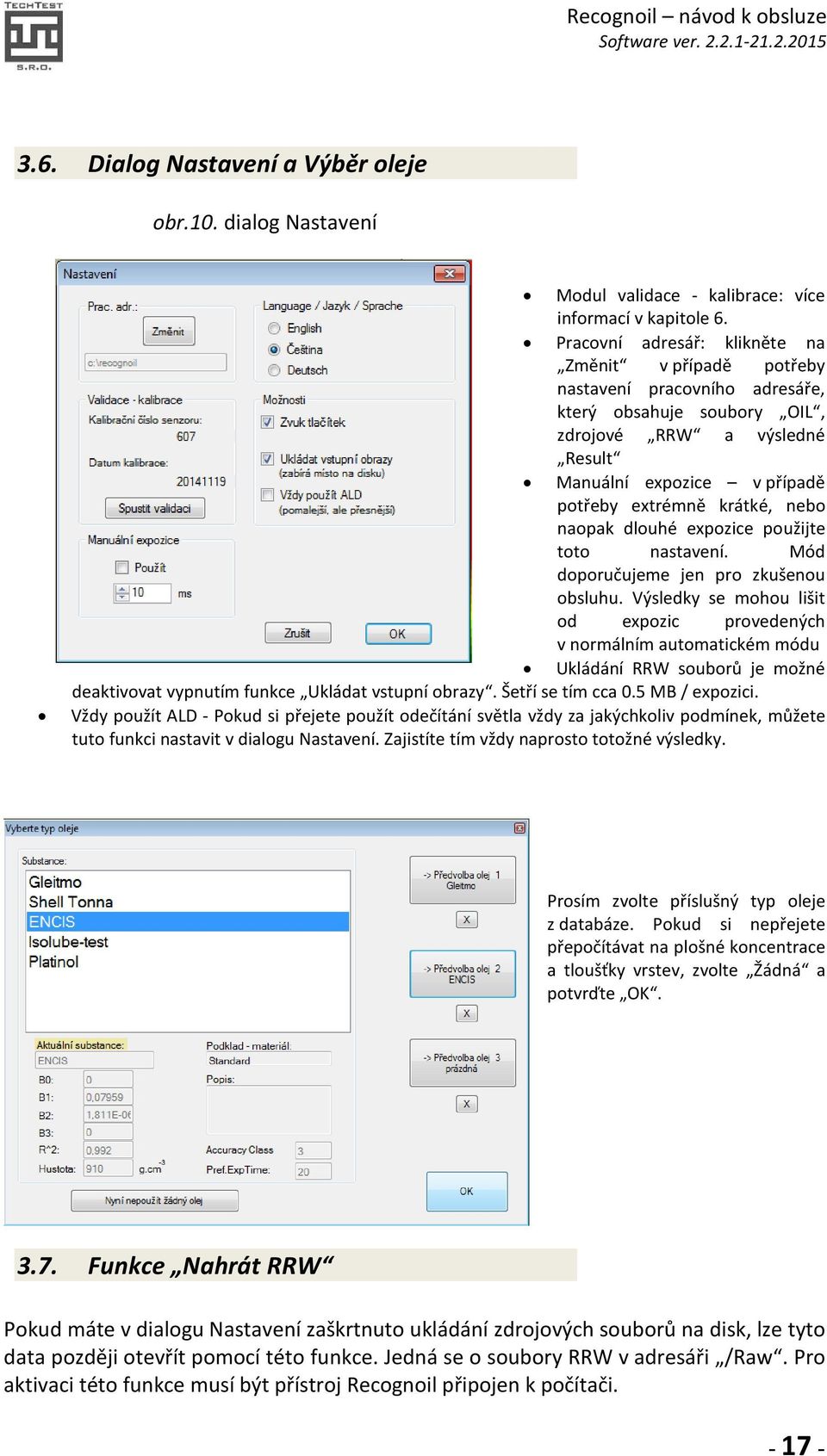

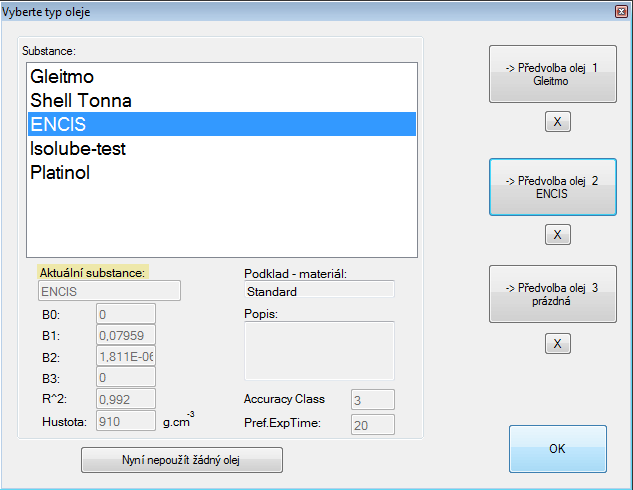

17 3.6. Dialog Nastavení a Výběr oleje obr.10. dialog Nastavení Modul validace - kalibrace: více informací v kapitole 6. Pracovní adresář: klikněte na Změnit v případě potřeby nastavení pracovního adresáře, který obsahuje soubory OIL, zdrojové RRW a výsledné Result Manuální expozice v případě potřeby extrémně krátké, nebo naopak dlouhé expozice použijte toto nastavení. Mód doporučujeme jen pro zkušenou obsluhu. Výsledky se mohou lišit od expozic provedených v normálním automatickém módu Ukládání RRW souborů je možné deaktivovat vypnutím funkce Ukládat vstupní obrazy. Šetří se tím cca 0.5 MB / expozici. Vždy použít ALD - Pokud si přejete použít odečítání světla vždy za jakýchkoliv podmínek, můžete tuto funkci nastavit v dialogu Nastavení. Zajistíte tím vždy naprosto totožné výsledky. Prosím zvolte příslušný typ oleje z databáze. Pokud si nepřejete přepočítávat na plošné koncentrace a tloušťky vrstev, zvolte Žádná a potvrďte OK Funkce Nahrát RRW Pokud máte v dialogu Nastavení zaškrtnuto ukládání zdrojových souborů na disk, lze tyto data později otevřít pomocí této funkce. Jedná se o soubory RRW v adresáři /Raw. Pro aktivaci této funkce musí být přístroj Recognoil připojen k počítači

18 3.8. Nabíjení akumulátoru V případě, že je kapacita baterie menší než 5%, budete upozorněni, že přístroj nelze dále používat. Je nutné ponechat přístroj zapojen v USB portu / nabíječce. Dobíjení trvá až 20 hodin. Doporučujeme přístroj nabíjet vždy, když klesne kapacita baterie po 25%. Neponechávejte baterii ve vybitém stavu po delší časové období. Životnost baterie se zkracuje jen nabíjením při vysokých teplotách. Dobíjejte při pokojové teplotě. Pokud bude přístroj dlouhodobě skladován, nabijte baterii na 50% své kapacity a skladujte přístroj v suchém prostředí do 20 C POSTUP NABÍJENÍ Verze HW Recognoil 2014 obsahuje nabíječ z USB portu / USB wall-adaptéru. Přístroj Recognoil je v nabíjecím módu, když: Je připojen k USB portu počítače, ale software Recognoil není spuštěn Je připojen k USB wall-adaptéru Při plném nabití akumulátoru se nabíječ automaticky odpojí kontrolní LED dioda žluté barvy (umístěná u USB konektoru) přestane svítit. Obecně doporučujeme baterii plně nabít vždy jednou za dva měsíce, nemusí být však vybitá jako starší typy akumulátorů. Lze ji nabíjet kdykoliv. Výrobek obsahuje Li-Ion akumulátory. Výrobek nepatří do komunálního odpadu. Po skončení životnosti jej recyklujte v souladu se zásadami ochrany životního prostředí a dle zákona č. 185/2001Sb. o odpadech

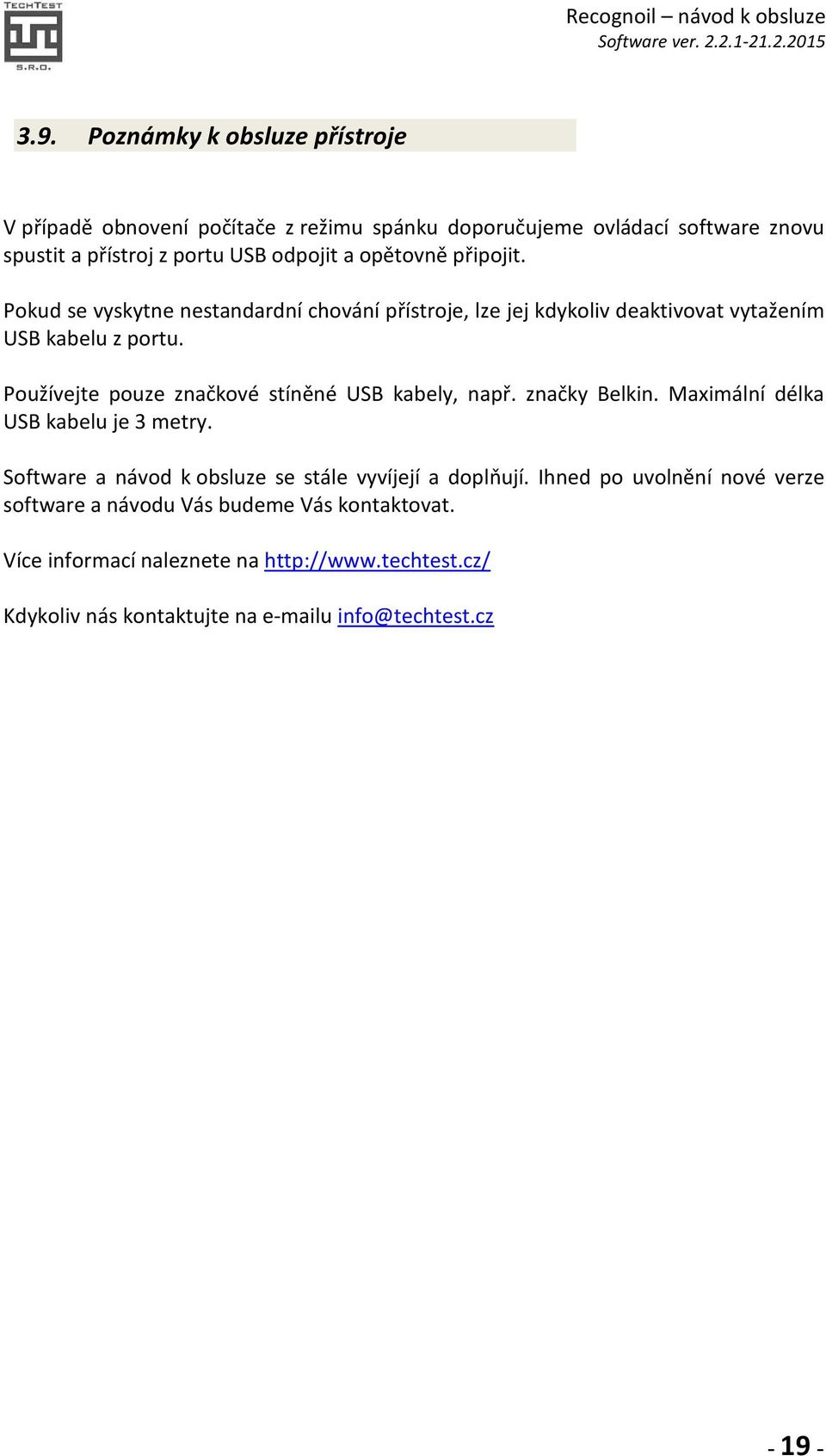

19 3.9. Poznámky k obsluze přístroje V případě obnovení počítače z režimu spánku doporučujeme ovládací software znovu spustit a přístroj z portu USB odpojit a opětovně připojit. Pokud se vyskytne nestandardní chování přístroje, lze jej kdykoliv deaktivovat vytažením USB kabelu z portu. Používejte pouze značkové stíněné USB kabely, např. značky Belkin. Maximální délka USB kabelu je 3 metry. Software a návod k obsluze se stále vyvíjejí a doplňují. Ihned po uvolnění nové verze software a návodu Vás budeme Vás kontaktovat. Více informací naleznete na Kdykoliv nás kontaktujte na u info@techtest.cz

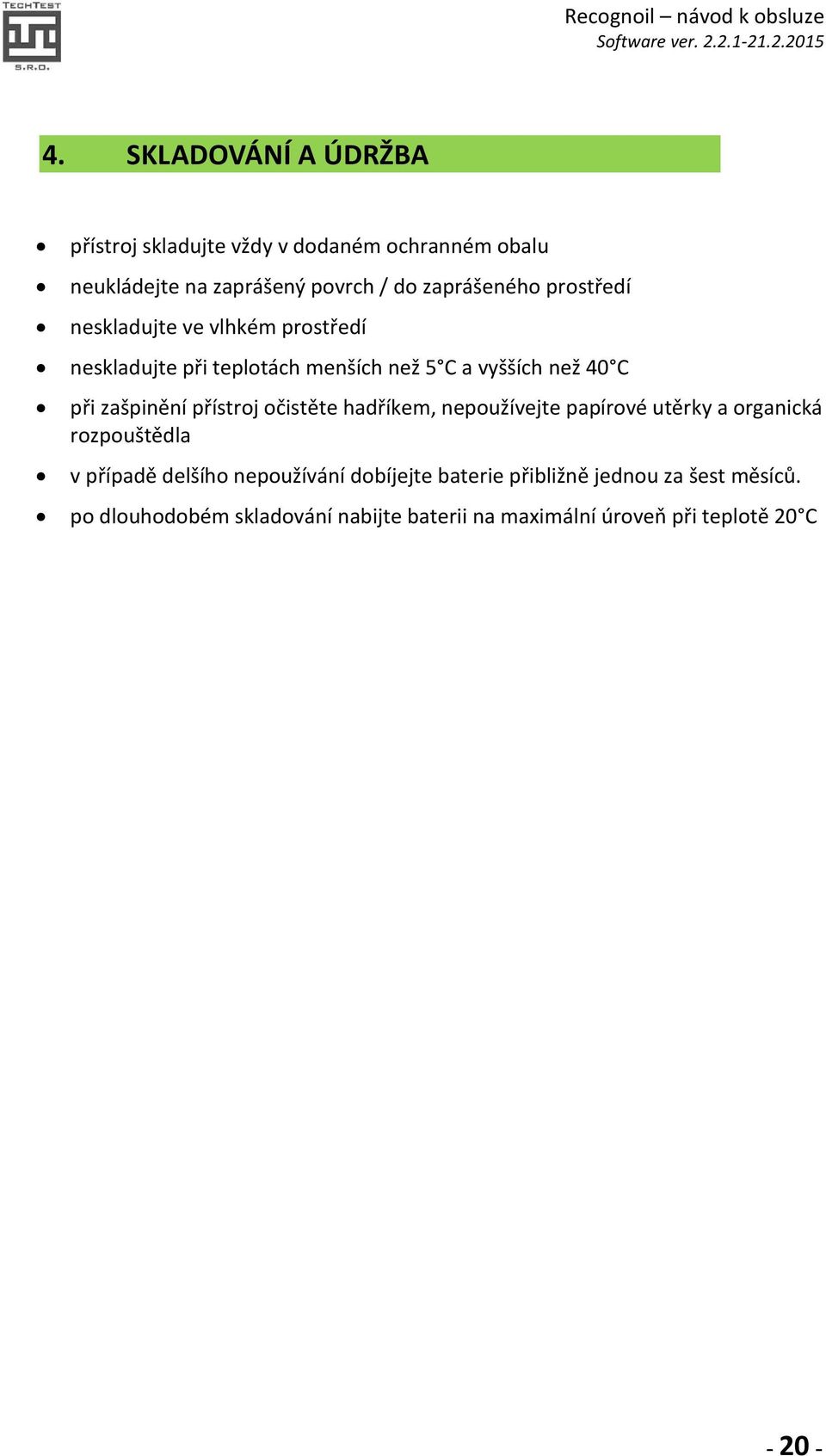

20 4. SKLADOVÁNÍ A ÚDRŽBA přístroj skladujte vždy v dodaném ochranném obalu neukládejte na zaprášený povrch / do zaprášeného prostředí neskladujte ve vlhkém prostředí neskladujte při teplotách menších než 5 C a vyšších než 40 C při zašpinění přístroj očistěte hadříkem, nepoužívejte papírové utěrky a organická rozpouštědla v případě delšího nepoužívání dobíjejte baterie přibližně jednou za šest měsíců. po dlouhodobém skladování nabijte baterii na maximální úroveň při teplotě 20 C

21 5. PRAKTICKÁ ČÁST Určení vhodnosti přístroje Recognoil pro danou aplikaci: tab.1.: oblast aplikací přístroje Recognoil Přístroj není vhodný k detekci olejů na bázi silikonu Princip funkce přístroje Aby bylo možné výsledkům přístroje důvěřovat, musejí být obsluhou správně interpretovány. Proto je důležité znát základní princip fungování přístroje Recognoil. Zařízení ozařuje povrch neviditelnými a nedetekovatelnými paprsky UV světla. Toto záření má vyšší energii než viditelné světlo a dokáže tak vybudit některé látky k vyzáření světla ve viditelném spektru, které lze snadno detekovat. Tento fyzikální jev se nazývá fluorescence. Většina mastných látek tento jev vykazuje a z toho důvodu přístroj měří intenzitu fluorescence, vyzářenou látkou na povrchu předmětu. Dostáváme se nyní ke třem důležitým bodům správného fungování a správné interpretace výsledků. 1 látky vykazující fluorescenci Vedle zmíněných olejů a maziv, které lze snadno tímto principem detekovat, vykazují fluorescenci i například: prach, papír, plasty, atd

22 Nejčastějším problémem při prvních testech přístroje Recognoil bývá odmaštění testovacího vzorku zákazníkem pomocí rozpouštědla a papírové utěrky. Nejenže dochází k rozmazání mastných látek do hlubších částí nerovného povrchu, navíc se pomocí rozpouštědla přenáší na povrch z papíru bělící složky, které fluoreskují a vykazují tak zdánlivý nárůst mastných látek. Detekovaný vzorek a samotný přístroj Recognoil musí být zbaveny polétavých prachových nečistot před provedením detekce. Použijte tlakový vzduch pro čištění elektronických zařízení v plechovce. 2 vliv okolního světla 3 zaostření Jak již bylo zmíněno výše, přístroj vyzařuje neviditelné a nedetekovatelné světlo. Na druhé straně detektor poté přijímá výsledky procesu fluorescence, které se již nachází v oboru viditelného světla. Z toho vyplývá nutnost odstínění od okolního prostředí, v němž se viditelné světlo samozřejmě nachází a ovlivňuje tak výsledky expozice. Pro přesné výsledky je zapotřebí 100% odstínění od okolního osvětlení. Výjimky jsou popsány v další kapitole. Detektor se skládá z malého elektronického čipu, který přeměňuje dopadající světlo na elektrické signály, které jsou poté analyzovány softwarem. Jelikož je nutné správně nasměrovat toto světlo z větší plochy povrchu na menší plochu čipu, musí být použito zaostřovacích čoček. Tento vzniklý objektiv má ale své ohnisko a pevný bod zaostření, který nelze měnit. Musí tak být dodržena vždy stejná vzdálenost detektoru od povrchu předmětu (+ / - 3 mm) Shrnutí: Pro správné detekce je tedy zapotřebí najít vhodné podmínky a eliminovat tak vliv okolního světla, nalézt ideální vzdálenost a vyhnout se látkám, znehodnocující správné vyhodnocení fluorescenčních vlastností mastných látek Metodologické postupy Detekce mastných reziduí přístrojem Recognoil na objektech rozličného tvaru a rozměrů Přístroj Recognoil je primárně určen pro rovinné plochy větších rozměrů. Jen v tomto případě je docíleno 100% odstínění okolního osvětlení. Jelikož je ale často zapotřebí detekovat mastné látky i na složitějších objektech, byl vytvořen tento manuál, který si klade za cíl rozšířit spektrum možností nasazení tohoto přístroje

23 1. Objekty s rovinnou plochou větší než 100x50 mm Např. plechy, ALU profily, atd. Detekce může být provedena přímo přiložením detektoru na povrch objektu. Poznámka 1: Způsob detekce se nazývá nedestruktivní, nicméně je třeba mít na paměti, že se pryžový stínící profil detektoru dotkne povrchu předmětu. Pokud byl tento profil dříve přiložen k povrchu s větším zamaštěním, existuje vysoká pravděpodobnost kontaminace vzorku s menším zamaštěním. Proto doporučujeme použít vícero předsádek podle povahy předpokládaného zamaštění. Poznámka 2: z důvodu rozličných drsností materiálu se lze setkat s nežádoucími odrazy zářičů, což při velkém zesílení způsobuje protáhlé útvary, které neznačí oblast s vyšším zamaštěním. V těchto případech doporučujeme detektor pootočit o 45 stupňů, aby se snímalo diagonálně ve směru válcování. Více informací v obrázku na konci kapitoly. 2. Objekty s rovinnou plochou menší než 100x50 mm Např. vzorky plechů, odřezky, atd. Detekce může být provedena přímo, ale vzorek musí být položen na vhodném podkladovém materiálu, aby pozadí neovlivňovalo výsledky detekce. Po zhotovení expozice lze vybrat jen zamýšlenou oblast. Jako podkladový materiál doporučujeme černě eloxovaný hliníkový plech s čistým, nezaprášeným povrchem. Černě eloxovaný povrch vyniká nízkou odrazivostí a vysokou absorpcí. V případě, že máte k dispozici více stejných vzorků, je možné je rovněž skládat vedle sebe a vytvořit tak vhodnou velikost plochy. 3. Objekty se zakřiveným povrchem o poloměru R > 400 mm Např. ocelová kola pro železniční dopravu, cívky s navinutým materiálem, atd. Detekce může být provedena přímo, ale pokud nedochází k úplnému zatemnění, je automaticky zvolena ALD expozice. Trvá dvakrát déle, ale omezí vliv světla na minimum. Při poloměru větším jak 400 mm nečiní problém ani pevná vzdálenost zaostření. 4. Objekty se zakřiveným povrchem o poloměru R < 400 mm Zde může být detekce ovlivněna velkým množstvím okolního světla a špatným zaostřením. Pro tuto aplikaci doporučujeme použít speciální předsádku, vytvořenou na míru, kopírující povrch předmětu a zaručující správnou vzdálenost ostření. 5. Dráty, povrchy kruhového průřezu s poloměrem do 2 mm Tento typ objektů může být detekován přímo, přiložením detektoru na drát, který byl položen na vhodnou podkladovou plochu. Opět doporučujeme černě eloxovaný hliníkový plech. Doporučujeme drát umístit úhlopříčně, aby byly eliminovány přímé odrazy. 6. Dráty s poloměrem větším než 2 mm Za určitých podmínek může být drát měřen přímo, ale s aktivací ALD expozice

24 7. Komplexní objekt s nejdelším rozměrem nepřesahujícím 200mm Pro tyto účely je vyvinuta tzv. černá skříňka, což je uzavíratelný box z černého eloxovaného hliníkového plechu, který má za úkol odstínit okolní osvětlení. Z jedné strany se umístí vzorek, z druhé přístroj Recognoil. 8. Komplexní objekt s nejdelším rozměrem přesahujícím 200mm Pro tyto objekty neexistuje žádné speciální doporučení. Obecně doporučujeme najít nejrovnější plochu a použít mód ALD. Momentálně jsou vyvíjeny pokročilé techniky snímání při okolním osvětlení, které nevyžadují žádný speciální zatemněný prostor Příklady použití Z čistě demonstračního hlediska můžeme načrtnout 3 oblasti použití přístroje Recognoil. Příklad 1 lakovna Detektor Recognoil slouží jako rychlý namátkový test povrchů po odmaštění. Operátor metodou pokus-omyl zjistil, jaký limit je ještě vhodný pro finální povrchovou úpravu, nebo kdy je nutné povrch podrobit dalšímu odmaštění. Hodnota výstupu detektoru, spolu s procentuálním vyjádřením plochy překračující limit jsou zobrazeny v řádu několika málo vteřin po zmáčknutí spouště. Příklad 2 laboratoř Laboratoř potřebuje znát přesné plošné koncentrace a tloušťky vrstev. Z tohoto důvodu musí být na povrchu přítomen jen jeden druh oleje, který byl předtím navzorkován v naší laboratoři. Po vzorkovacím procesu je zaslán soubor s daty mastné nečistoty zákazníkovi a po importování souboru jsou výsledky výstupu detektoru reprezentovány v jednotkách plošné koncentrace a tloušťky vrstvy. Příklad 3 výroba plechů Ve válcovně plechů, která je vybavena odmašťovací linkou bude obsluha chtít znát a opakovaně kontrolovat, v jakém stavu materiál do linky vstupuje a v jakém z ní vystupuje. Operátor již stanovil, jak velký výstup detektoru značí normální stav. Při zobrazování vyššího čísla a světlejších ploch v obrazových datech (lokální akumulace nečistot) je operátor varován, že se vyskytla chyba v procesu odmaštění Poznámky I s pomocí těch nejkvalitnějších postupů odmaštění nelze nikdy docílit menší hodnoty výstupu detektoru než přibližně 30 jednotek. Tato hodnota silně závisí na drsnosti materiálu a jeho anizotropii, společně s jeho složením (např. hodnota 50 je aktuální pro

25 ocel, pro hliník je to přibližně 80). Hodnota 50 sestává ze základních fluorescenčních vlastností materiálu a jeho oxidačních vrstev. Rovněž se k této hodnotě přičítá šum detektoru, který je při takto nízkých hodnotách zamaštění při velkém zesílení nezanedbatelný. Hodnota výstupu detektoru může v manuálním režimu nabývat až 2.5 milionu jednotek! Pokud se v automatickém módu začne hodnota výstupu detektoru blížit velikosti 24000, blíží se detektor nasycení a je zapotřebí zvolit manuální režim s nastavením např. 20 ms a méně. Pro velice přesné detekce doporučujeme vždy používat stejnou sadou materiálů se stejnou drsností. Pokud provádíte detekci na objektech, které obsahují hladké zakřivené povrchy, může dojít k tzv. přímému odrazu od zářiče do objektivu, což způsobuje lokální světlá místa, která nemusí nutně značit velikost zamaštění objektu

26 6. VALIDACE PŘÍSTROJE (pouze verze Professional) Řiďte se prosím pokyny programu. Dialog Validace V případě verze softwaru Professional Vám byla dodána hlinková destička s tenkou folií na jejím povrchu. Na této folii je napsána validační hodnota vzorku, kterou je nutné napsat do modrého ovládacího prvku. Program provede testovací detekci a doporučí vhodný následný postup. V posledním kroku 4/4 jsou zobrazeny výsledky validace. Pokud je hodnota podstatně vyšší, než hodnota etalonu, je to způsobené znečištěním přístroje. Klikněte na Instrukce k čištění. Pokud je naopak hodnota nižší, je to způsobeno stárnutím UV zářičů. Přístroj je nyní nutné dokalibrovat

27 Kalibrace: Pokud validační program doporučil kalibraci, proveďte následující postup: 1) Odstraňte folii z jedné části hliníkového plechu a ihned položte přístroj na tento vzniklý výřez. Na vzorek se nesmí dostat prach. Je možno použít vzorek z předchozí validace. 2) Klikněte na Spustit kalibrační proces a poté sledujte instrukce programu. 3) Kalibrační proces trvá přibližně 30 vteřin, po které musíte přístroj držet v původní poloze bez jediného pohnutí. 4) Po dokončení kalibračního procesu jsou zobrazeny výsledky, přičemž lze kliknou na tlačítko Uložit a zapsat do EEPROM, čímž se výsledky zapíší do stálé paměti. 5) Po úspěšném uložení je nutné restartovat aplikaci pro načtení nových kalibračních dat. Poznámky: a. odhalená část plechu již nemůže být použita z důvodu brzké kontaminace prachovými částicemi a světlem, které způsobí pozvolný nárůst oxidačních produktů. Pokud ale plech těsně obalíte plastovou folií a budete uchovávat při relativní vlhkosti do 50%, může být vzorek ještě cca po dobu 1 měsíce použit. b. kalibrační proces musí být spuštěn ihned po odstranění folie

28 7. TECHNICKÁ DATA Název přístroje Metoda detekce Princip funkce Doba detekce a vyhodnocení Detekční limit minimální Detekční limit maximální Potřebný hardware Dodávaný software Typ rozhraní pro přenos dat Rozlišení snímacího čipu Velikost snímané plochy Recognoil bezkontaktní (resp. pouze přiložení přístroje Recognoil na povrch předmětu). Nedestruktivní, neovlivňuje vlastnosti povrchu. excitace mastných nečistot pomocí UV záření a vyhodnocení obrazu intenzit jejich luminiscence. 0,5 sekundy až 5 sekund, dle typu mastné nečistoty plošná koncentrace cca 20 až 70 mg.m-2 (cca 22 až 77 nm tloušťky vrstvy), dle typu mastné nečistoty a drsnosti podkladového materiálu citlivost lze přizpůsobit až pro vrstvy 5-10 µm Notebook / tablet s operačním systémem Windows XP / Vista / 7 / 8. Recognoil Basic v ceně dodávky, Recognoil Advanced a Professional za příplatek USB x 768 px. cca 12 x 18 mm El. napětí maximální UV vlnová délka, výkon Typ baterie a kapacita Výdrž baterie Hmotnost Provozní teplota Skladovací teplota Rozměry (Š x V x H) 9V DC 365 nm, 900 mw +/- 15% Lithium-Ion 3.7 V, 3400 mah přibližně 1000 jednotlivých detekcí nebo 60 minut v náhledovém módu cca 500 g +10 až +30 C +5 až +40 C 130 x 210 x 45 mm Nevyhazujte elektrická zařízení do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné rozebrané přístroje shromážděny a dodány k opětovnému zhodnocení nepoškozující životní prostředí. Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo vody. Akumulátory/baterie je zapotřebí recyklovat nebo ekologicky zlikvidovat. Podle směrnice 91/157/EHS musí být vadné nebo vypotřebované akumulátory/baterie recyklovány
