Návod k použití Hydraulický zvedač sudů

Rozměr: px

Začít zobrazení ze stránky:

Download "Návod k použití Hydraulický zvedač sudů 112 349"

Aleš Sedláček
před 8 lety
Počet zobrazení:

1 Návod k použití Hydraulický zvedač sudů EMPORO, s.r.o. Brandýská 84/10, CZ Praha 8 Firma je zapsaná v OR u MS V Praze, oddíl C, vložka IČO: / DIČ: CZ web: / emporo@emporo.cz / tel:

MS V Praze, oddíl C, vložka 136881 IČO: 28372158 / DIČ:

2 Obsah 1 Specifikace 2 Seznam dílů 3 Montáž 4 Důležitá upozornění 5 Použití 5.1 zvedání sudu 5.2 transport sudu 5.3 spuštění sudu 6 Seznam dílů detailně DĚKUJEME ZA ZAKOUPENÍ HYDRAULICKÉHO ZVEDAČE SUDŮ. PŘEČTĚTE SI PROSÍM POZORNĚ TENTO NÁVOD DŘÍVE NEŽ ZAČNETE VOZÍK POUŽÍVAT. DODRŽUJTE BEZPEČNOSTNÍ POKYNY A POKYNY K ÚDRŽBĚ.

3 spuštění sudu 6 Seznam dílů detailně DĚKUJEME ZA ZAKOUPENÍ HYDRAULICKÉHO

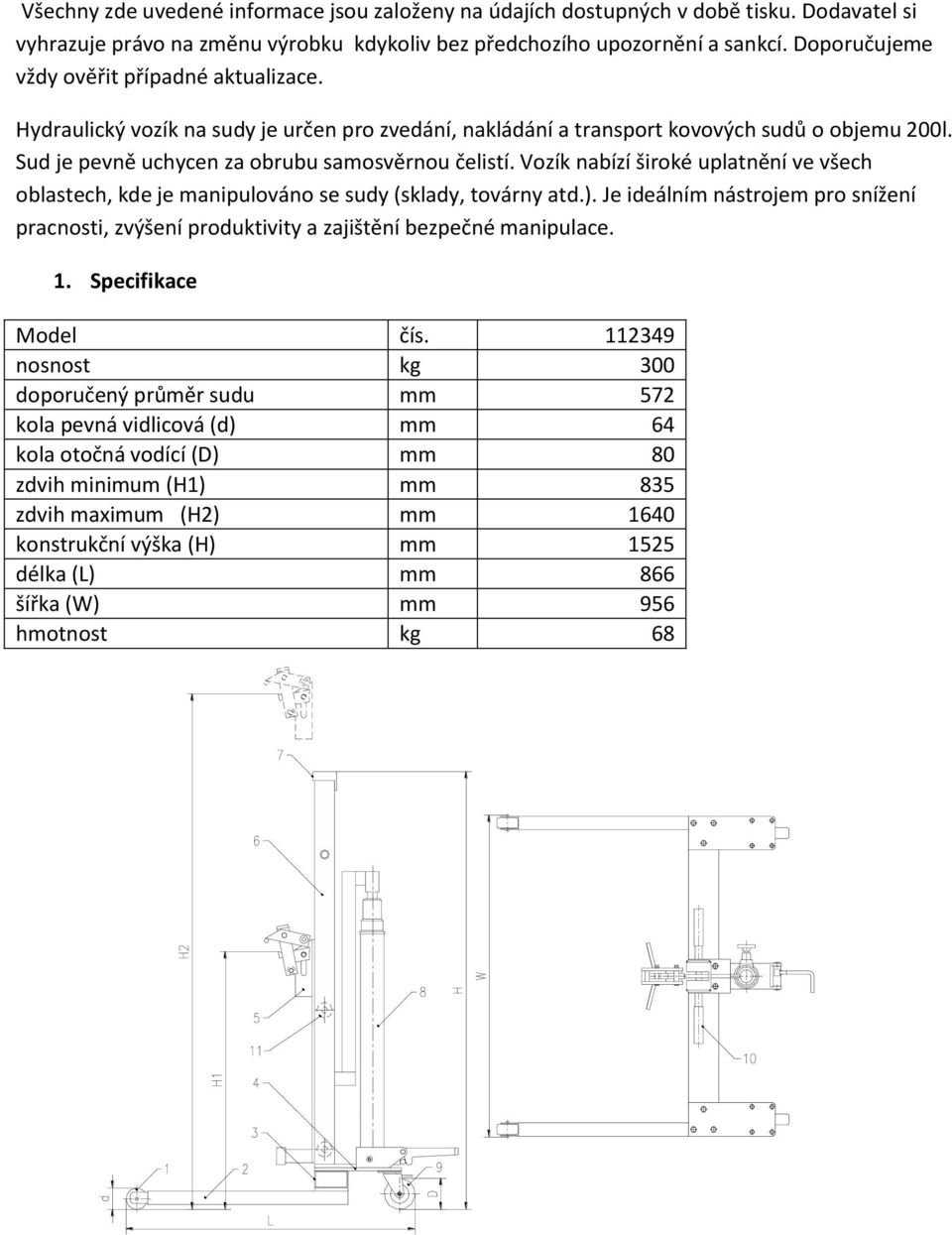

3 Všechny zde uvedené informace jsou založeny na údajích dostupných v době tisku. Dodavatel si vyhrazuje právo na změnu výrobku kdykoliv bez předchozího upozornění a sankcí. Doporučujeme vždy ověřit případné aktualizace. Hydraulický vozík na sudy je určen pro zvedání, nakládání a transport kovových sudů o objemu 200l. Sud je pevně uchycen za obrubu samosvěrnou čelistí. Vozík nabízí široké uplatnění ve všech oblastech, kde je manipulováno se sudy (sklady, továrny atd.). Je ideálním nástrojem pro snížení pracnosti, zvýšení produktivity a zajištění bezpečné manipulace. 1. Specifikace Model čís nosnost kg 300 doporučený průměr sudu mm 572 kola pevná vidlicová (d) mm 64 kola otočná vodící (D) mm 80 zdvih minimum (H1) mm 835 zdvih maximum (H2) mm 1640 konstrukční výška (H) mm 1525 délka (L) mm 866 šířka (W) mm 956 hmotnost kg 68

Vozík nabízí široké uplatnění ve všech oblastech, kde je manipulováno se sudy (sklady, továrny atd.). Je ideálním nástrojem pro snížení pracnosti, zvýšení produktivity a zajištění bezpečné manipulace.

4 2. Seznam dílů (1) Kola přední pevná (7) Víko sloupu (2) Vidlice přední s koly (8) Hydraulický válec (3) Nosný rám (9) Zadní otočná kola (4) Osazení zadních vodících kol (10) Manipulační rukojeť (5) Uchucení svěrné čelisti (11) Kladka (6) Nosný rám 3. Montáž Vozík je dodáván smontovaný a připraven k použití. Před použitím se přesto ujistěte, že vozík má všechny součásti (obr.) pevně namontované, šrouby jsou utažené, kladka hydraulického systému se protáčí hladce, kola se pohybují plynule a brzda je plnně funkční.

Montáž Vozík je dodáván smontovaný a připraven k použití. Před použitím se přesto ujistěte, že vozík má všechny součásti (obr.

5 4. důležitá upozornění 4.1 Dodržujte maximální povolené zatížení. Překročení nosnosti vozíku může způsobit jeho poškození, škody na majetku, ublížení na zdraví nebo smrt osob. V tomto případě přechází odpovědnost za způsobené škody na provozovatele. 4.2 V případě, že nepoužíváte hydraulický systém ke zvedání, nechávejte sud v nejnižší možné poloze. 4.3 Při transportu udržujte sud v nejnižší možné poloze. Při transoprtu nepoužívejtezvedací systém. 5. Použití 5.1 Zvedání sudu Najeďte s vozíkem k sudu tak, aby se opěrka dotýkala pláště sudu a svorka jeho horníhop okraje (č. 5). Vozík zabrzděte. Zvedněte klapku do požadované výšky, nad horní okraj sudu. Přidržte sud tak, aby jeho jeho vrchní okraj zapadl do úchytného zařízení a stlačtením páčky úchytné svorky směrem dolů ho bezpečně zajistěte. Stačením nožního pedálu uvedete do chodu hydraulický systém a provádíte zvedání sudu. 5.2 Transport sudu Po zvednutí sudu do požadované výšky uvolněte brzdu. Vozíkem pohybujte pomocí rukojeti na stožáru vozíku. Sud při přepravě zvedejte pouze do minimální potřebné výšky pro přepravu. 5.3 Spouštění sudu Uvolněte páčku ventilu a spusťe sud až k podlaze. Odjistěte sud z upevňovací svorky a sud zcela uvolněte. Po dokončení operace opět utáhněte páčku ventilu. Upozornění: Nikdy neuvolňujte páčku ventilu náhle, a to ani v případě nebezpečí. 5.4 Pravidelně vyměňujte hydraulický olej. Po prvním použití doporučujeme vyměnit olej pokud pracovní doba vozíku dosáhne 20 hodin. Poté vyměňujte pravidelně olej po dosažení 300 pracovních hodin (provoz vozíku) nebo do uplynutí doby 18-ti kalendářních měsíců od poslední výměny oleje (která z těchto událostí nastane dříve). Použití hydraulického oleje v závislosti na teplotě. teplota hydraulický olej - 5 C C L-HM68 hydraulický olej (odpovídá ISO VG68) -15 C - -5 C L-HM46 hydraulický olej (odpovídá ISO VG46) Při výměne oleje dejte píst do spodní polohy a doplňujte olej po okraj vpustě.

Při transoprtu nepoužívejtezvedací systém. 5. Použití 5.1 Zvedání sudu Najeďte s vozíkem k sudu tak, aby se opěrka dotýkala pláště sudu a svorka jeho horníhop okraje (č. 5). Vozík zabrzděte.

6 6. seznam dílů - detailně EMPORO, s.r.o. Brandýská 84/10, CZ Praha 8 Firma je zapsaná v OR u MS V Praze, oddíl C, vložka IČO: / DIČ: CZ web: / emporo@emporo.cz / tel:

OR u MS V Praze, oddíl C, vložka 136881 IČO: 28372158 /
