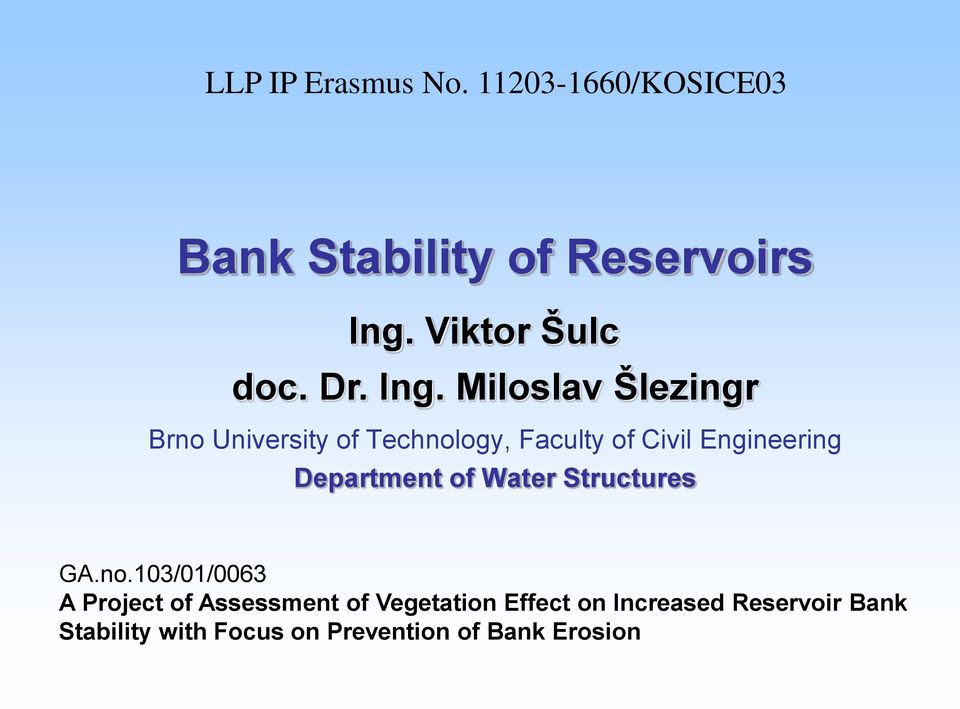

1 LLP IP Erasmus No /KOSICE03 Bank Stability of Reservoirs Ing. Viktor Šulc doc. Dr. Ing. Miloslav Šlezingr Brno University of Technology, Faculty of Civil Engineering Department of Water Structures GA.no.103/01/0063 A Project of Assessment of Vegetation Effect on Increased Reservoir Bank Stability with Focus on Prevention of Bank Erosion

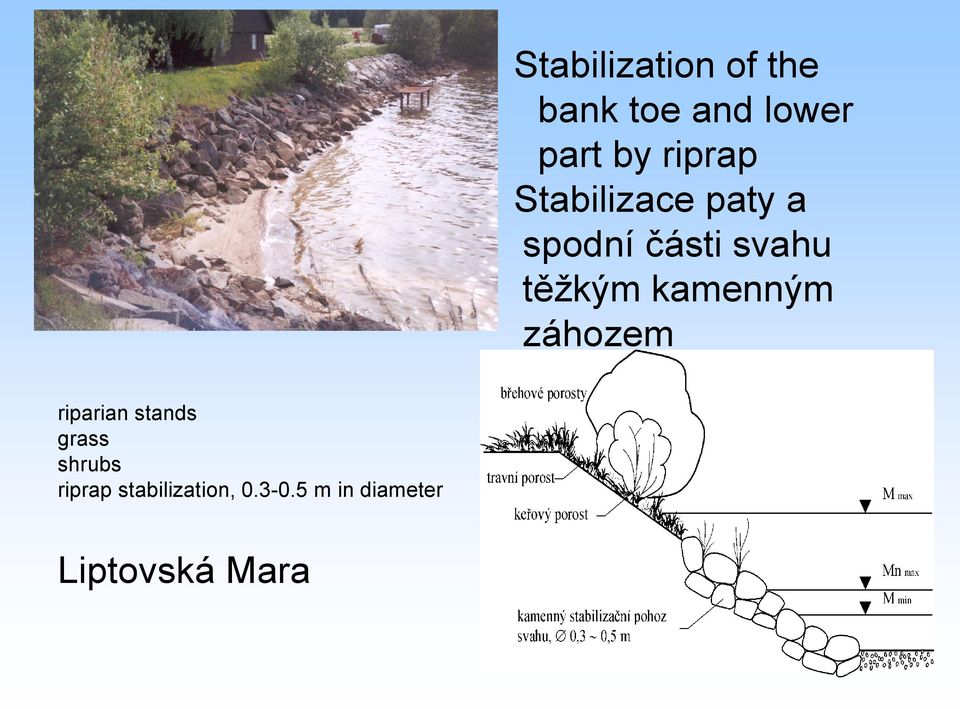

2 b Stabilization of the bank toe and lower part by riprap Stabilizace paty a spodní části svahu těžkým kamenným záhozem riparian stands grass shrubs riprap stabilization, m in diameter Liptovská Mara

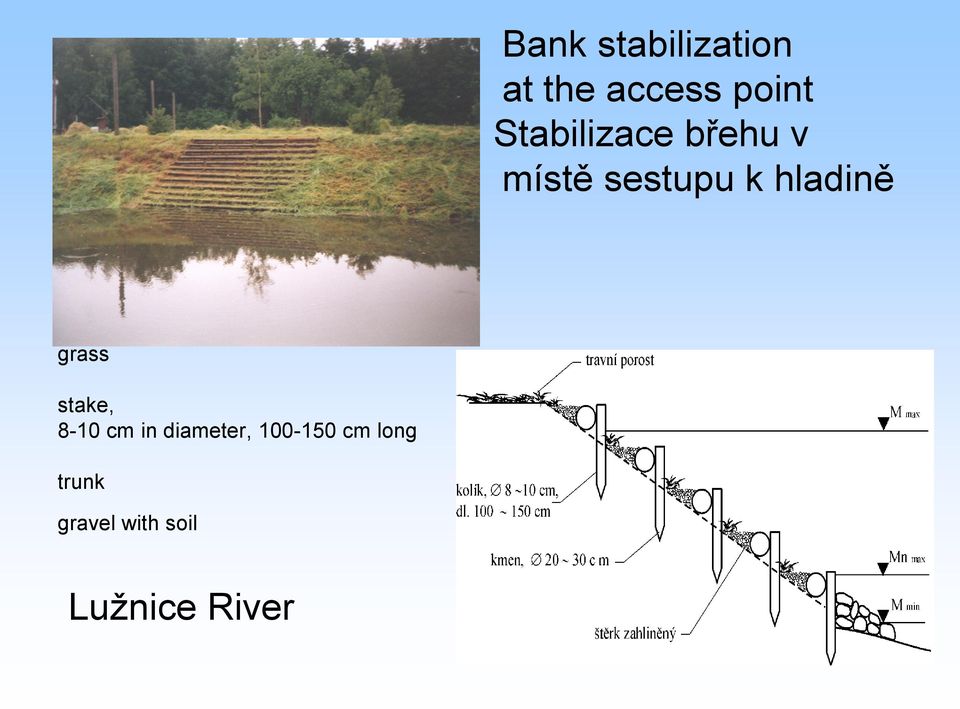

3 Bank stabilization at the access point Stabilizace břehu v místě sestupu k hladině grass stake, 8-10 cm in diameter, cm long trunk gravel with soil Lužnice River

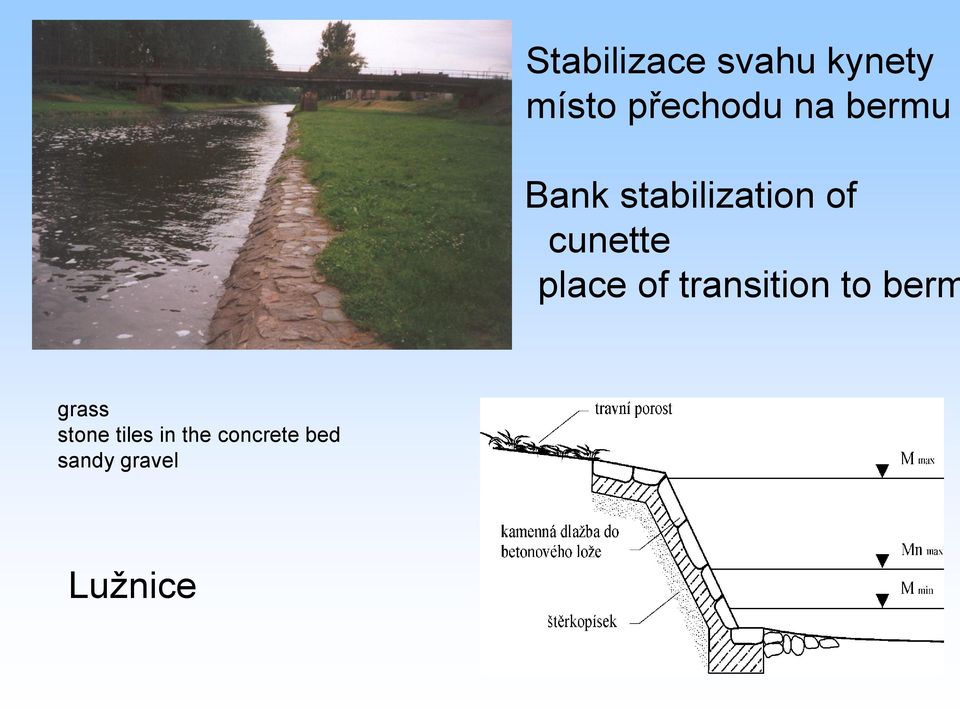

4 Stabilizace svahu kynety místo přechodu na bermu Bank stabilization of cunette place of transition to berm grass stone tiles in the concrete bed sandy gravel Lužnice

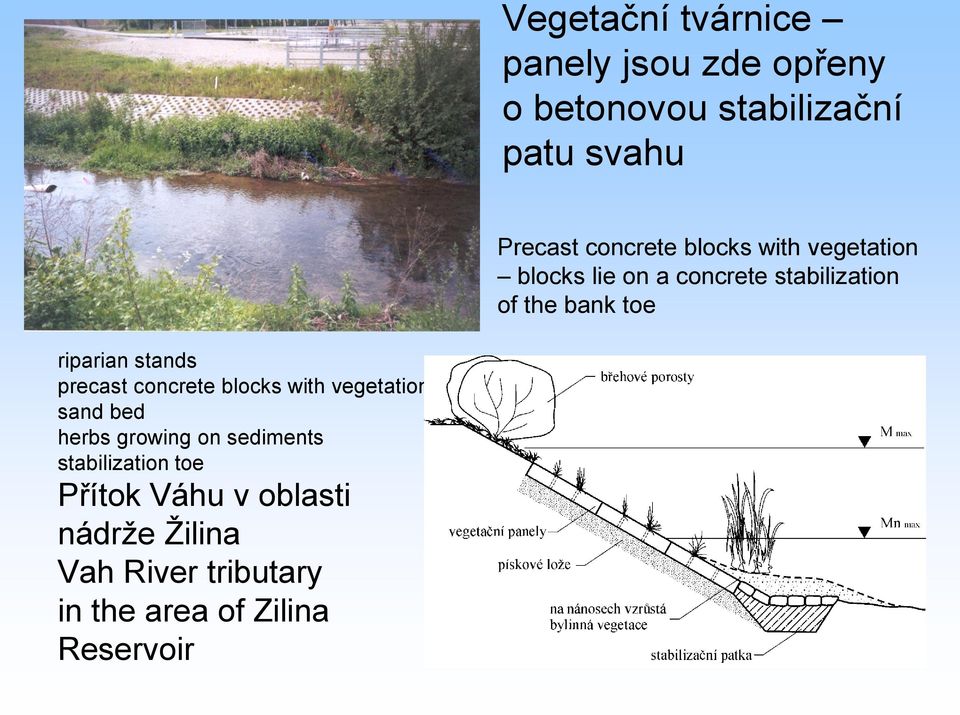

5 Vegetační tvárnice panely jsou zde opřeny o betonovou stabilizační patu svahu Precast concrete blocks with vegetation blocks lie on a concrete stabilization of the bank toe riparian stands precast concrete blocks with vegetation sand bed herbs growing on sediments stabilization toe Přítok Váhu v oblasti nádrže Žilina Vah River tributary in the area of Zilina Reservoir

6 Nasazená kamenná stabilizační pata, břeh sesvahován, oset A fitted stone stabilization toe, the bank was sloped and seeded shrub stands filling bank material the original eroded bank stone toe, diameter of stones Brno Reservoir

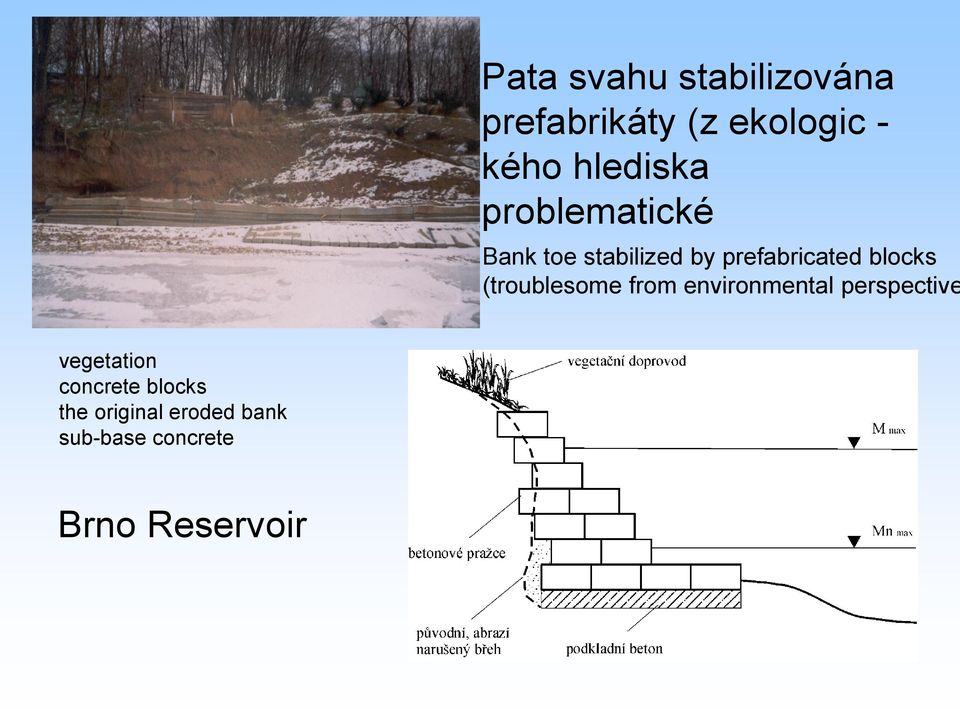

7 Pata svahu stabilizována prefabrikáty (z ekologic - kého hlediska problematické Bank toe stabilized by prefabricated blocks (troublesome from environmental perspective vegetation concrete blocks the original eroded bank sub-base concrete Brno Reservoir

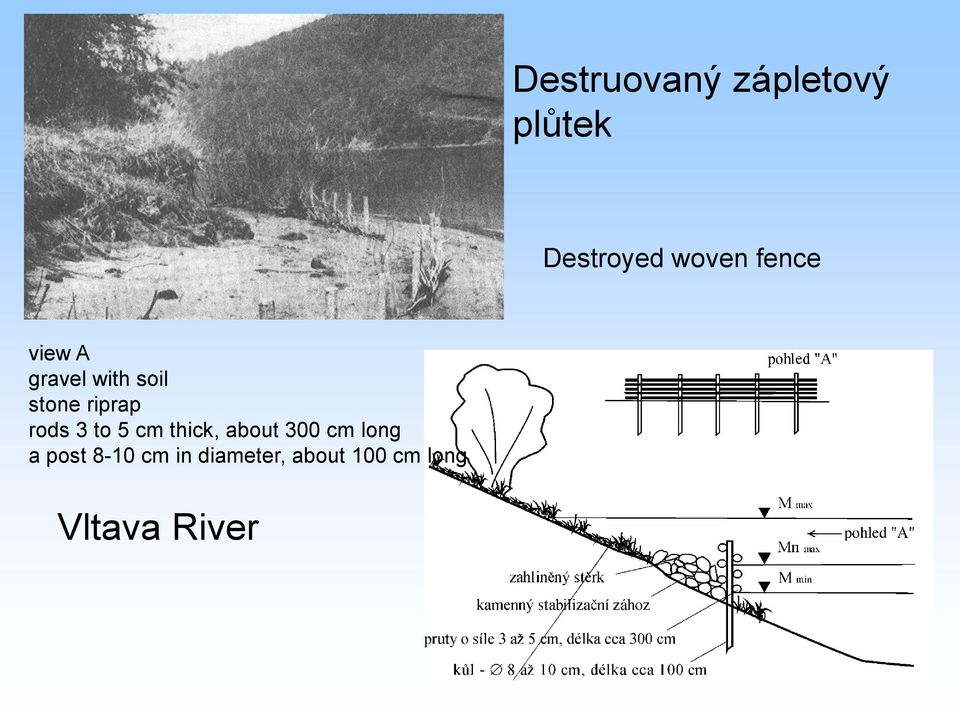

8 Destruovaný zápletový plůtek Destroyed woven fence view A gravel with soil stone riprap rods 3 to 5 cm thick, about 300 cm long a post 8-10 cm in diameter, about 100 cm long Vltava River

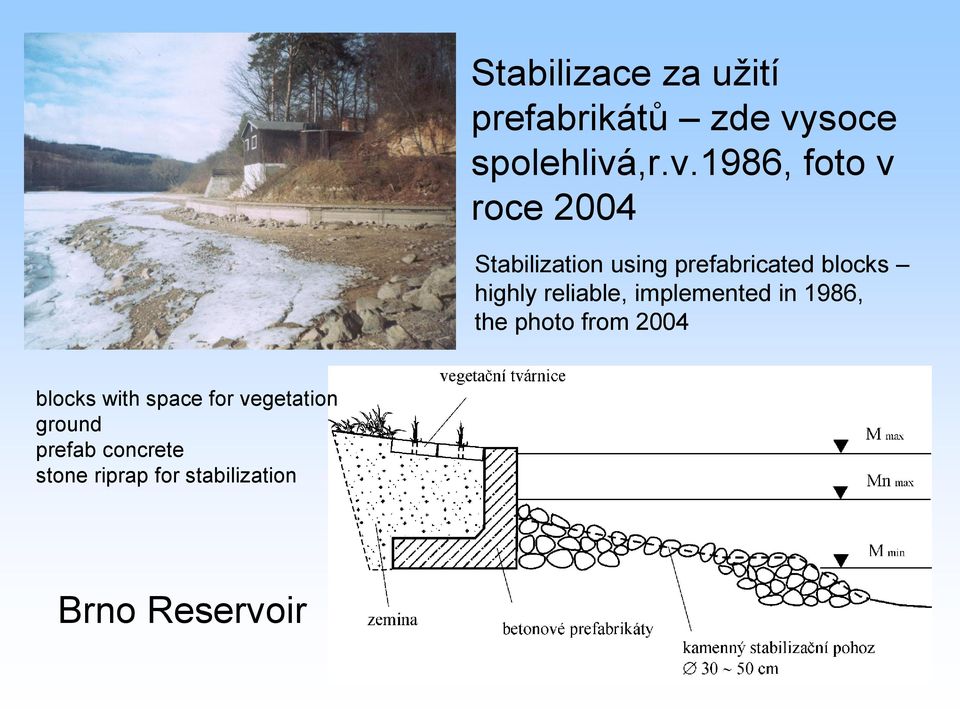

9 Stabilizace za užití prefabrikátů zde vysoce spolehlivá,r.v.1986, foto v roce 2004 Stabilization using prefabricated blocks highly reliable, implemented in 1986, the photo from 2004 blocks with space for vegetation ground prefab concrete stone riprap for stabilization Brno Reservoir

10 Průtočný profil obdélník, tok v opěrných zdech - úprava toku v intravilánu Rectangular flow profile, stream in retaining walls example of stream maintenance within a residential area park within a residential area concrete retaining wall bottom stabilization by stone riprap Teplá River

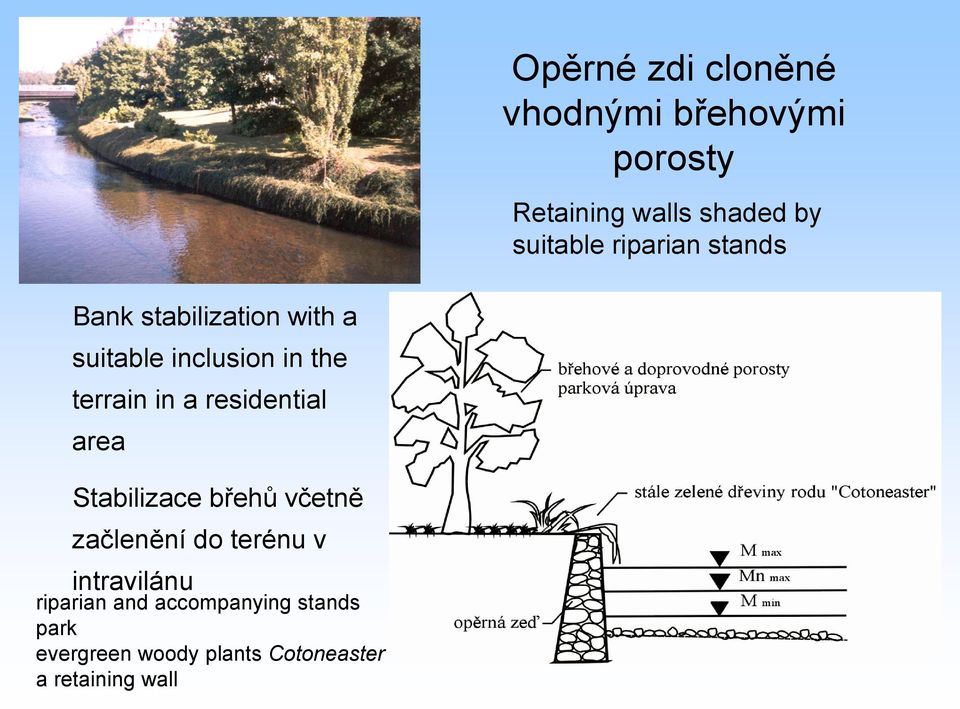

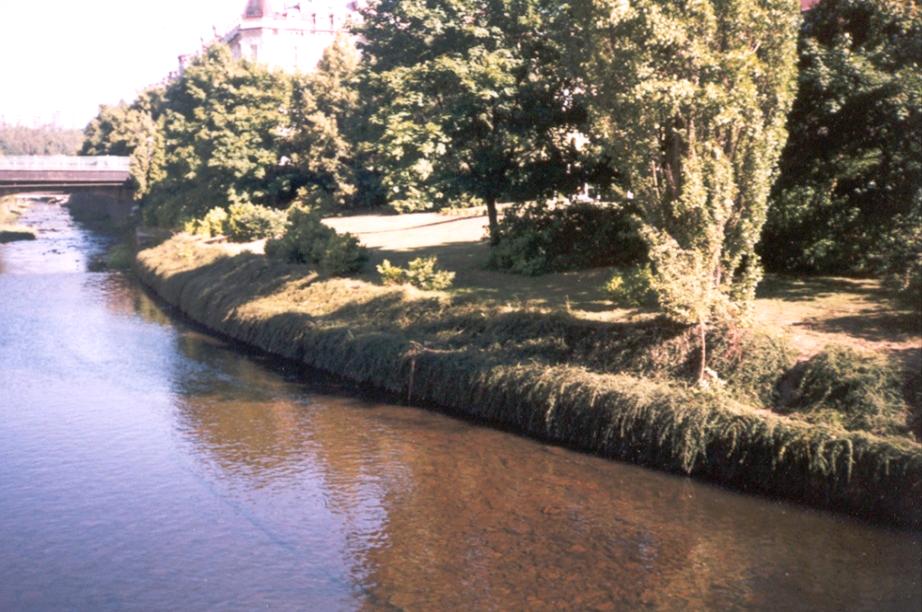

11 Opěrné zdi cloněné vhodnými břehovými porosty Retaining walls shaded by suitable riparian stands Bank stabilization with a suitable inclusion in the terrain in a residential area Stabilizace břehů včetně začlenění do terénu v intravilánu riparian and accompanying stands park evergreen woody plants Cotoneaster a retaining wall

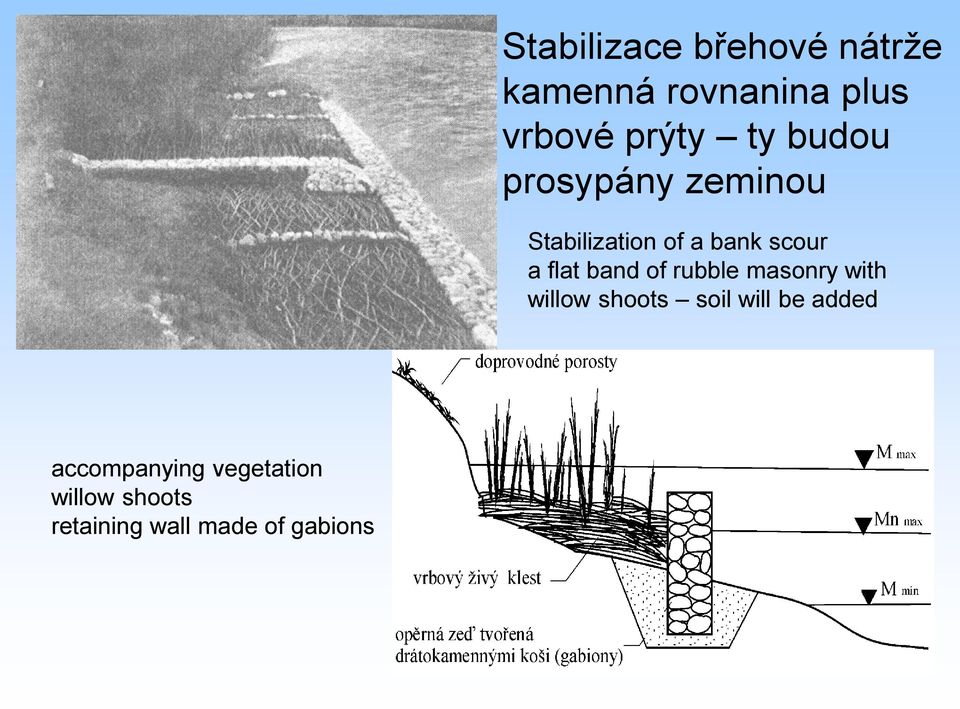

12 Stabilizace břehové nátrže kamenná rovnanina plus vrbové prýty ty budou prosypány zeminou Stabilization of a bank scour a flat band of rubble masonry with willow shoots soil will be added accompanying vegetation willow shoots retaining wall made of gabions

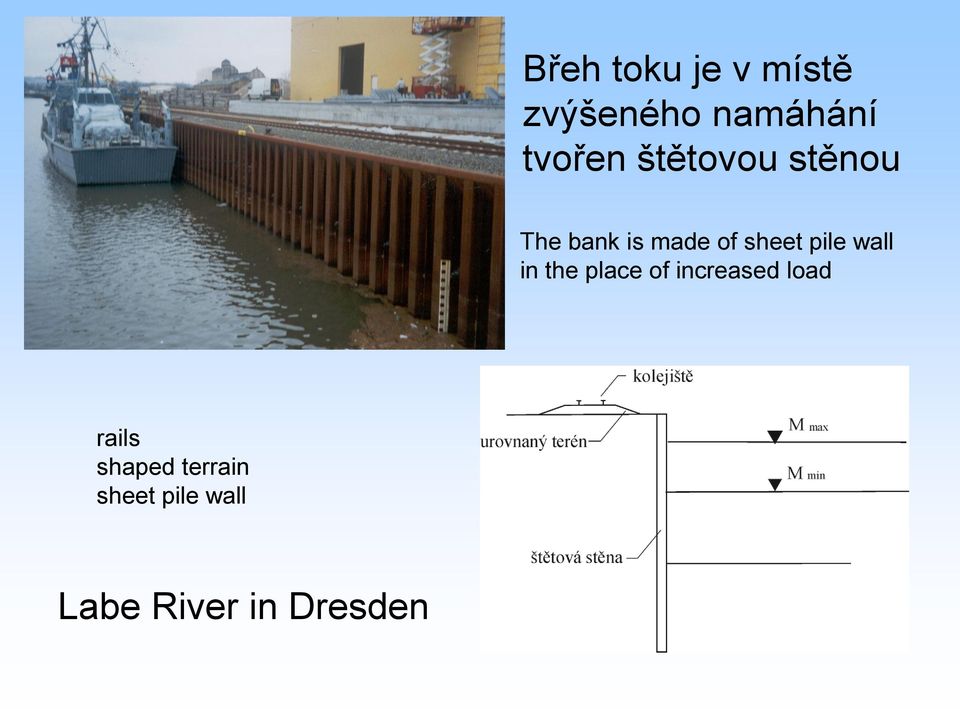

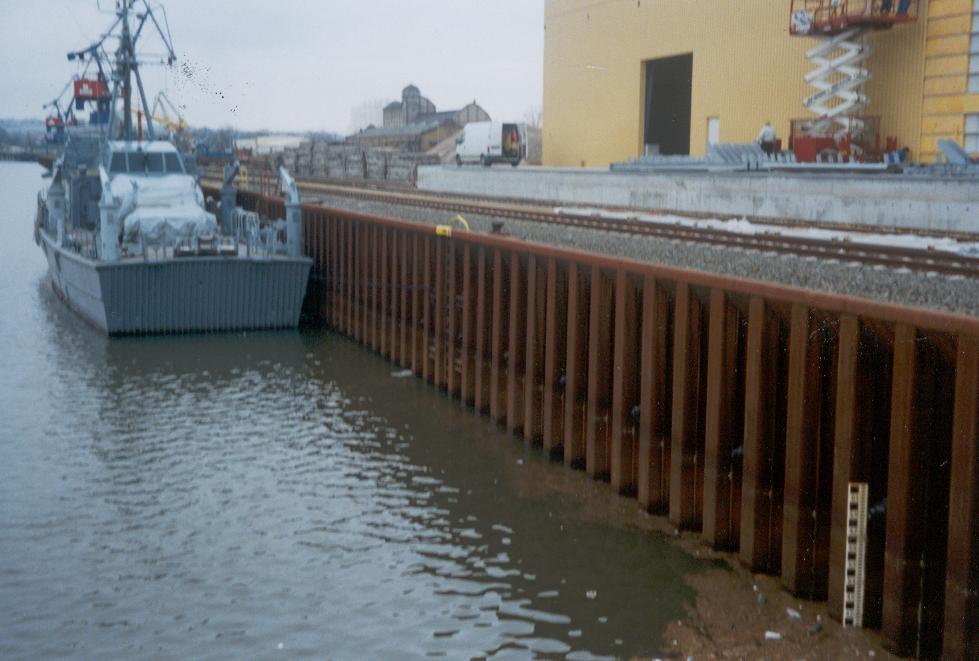

13 Břeh toku je v místě zvýšeného namáhání tvořen štětovou stěnou The bank is made of sheet pile wall in the place of increased load rails shaped terrain sheet pile wall Labe River in Dresden

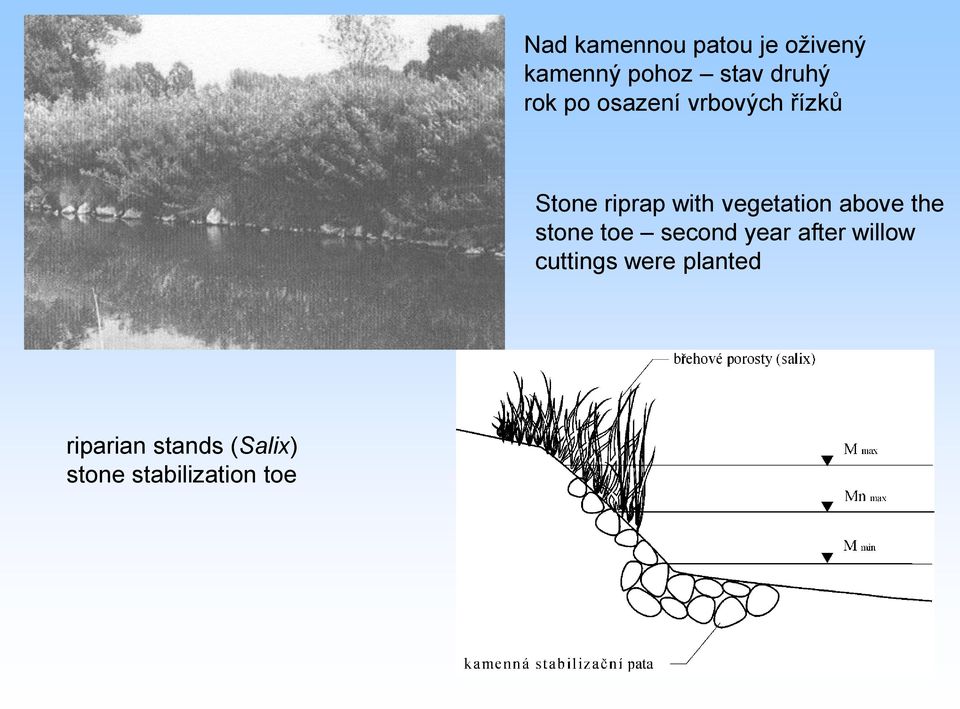

14 Nad kamennou patou je oživený kamenný pohoz stav druhý rok po osazení vrbových řízků Stone riprap with vegetation above the stone toe second year after willow cuttings were planted riparian stands (Salix) stone stabilization toe

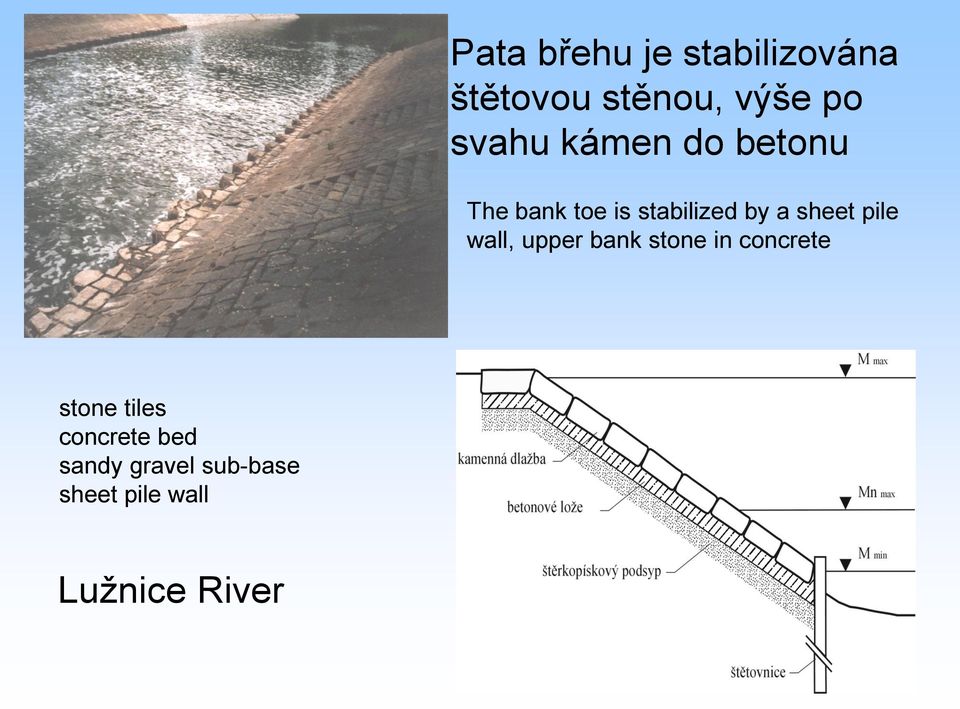

15 Pata břehu je stabilizována štětovou stěnou, výše po svahu kámen do betonu The bank toe is stabilized by a sheet pile wall, upper bank stone in concrete stone tiles concrete bed sandy gravel sub-base sheet pile wall Lužnice River

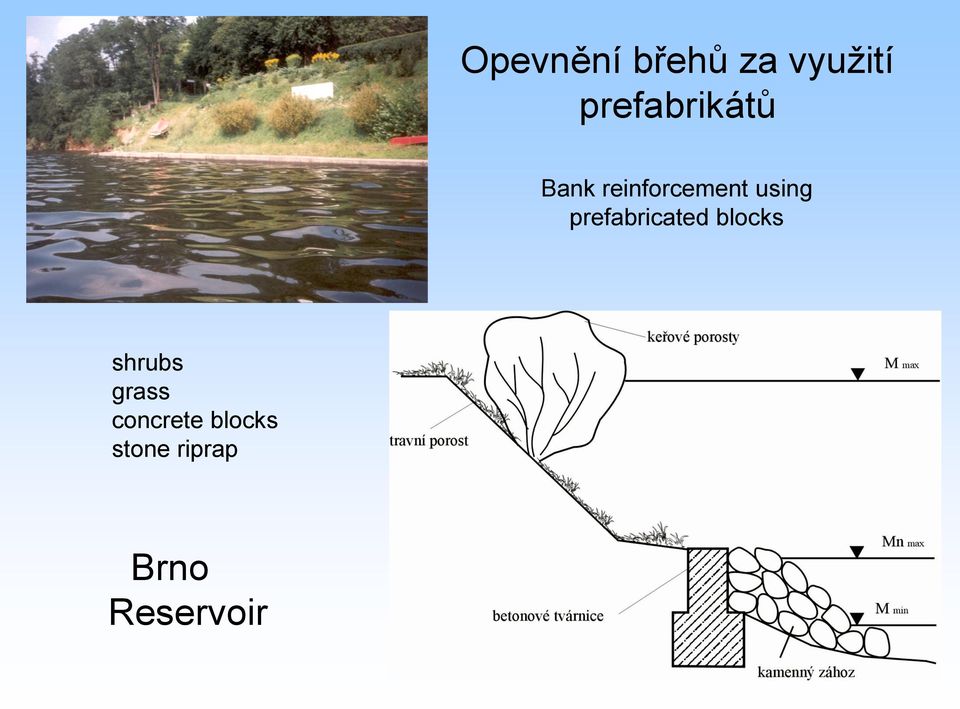

16 Opevnění břehů za využití prefabrikátů Bank reinforcement using prefabricated blocks shrubs grass concrete blocks stone riprap Brno Reservoir

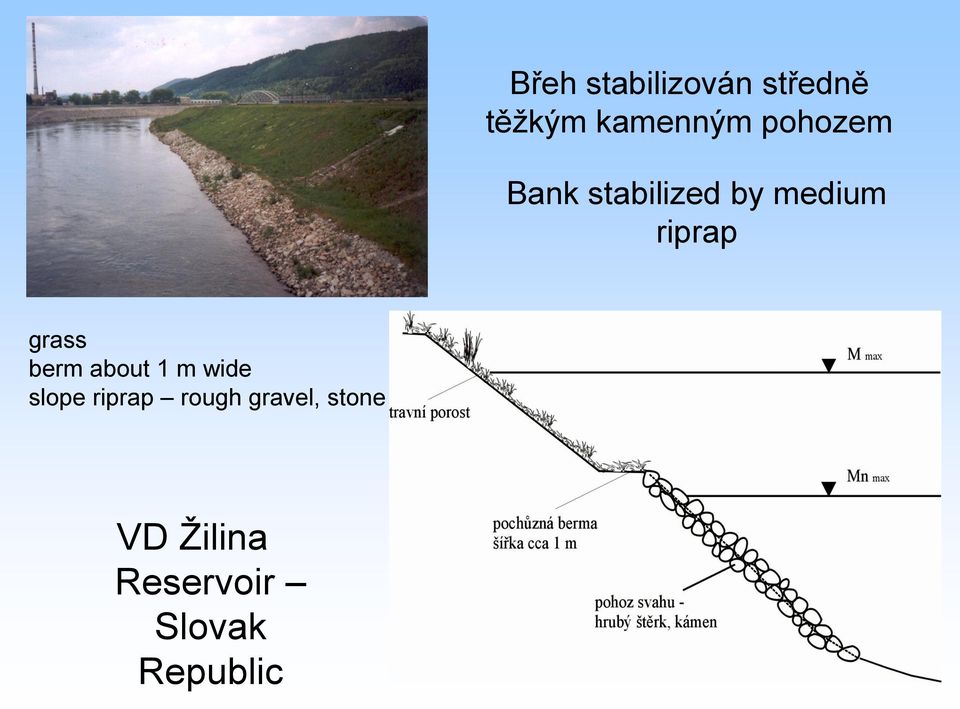

17 Břeh stabilizován středně těžkým kamenným pohozem Bank stabilized by medium riprap grass berm about 1 m wide slope riprap rough gravel, stone VD Žilina Reservoir Slovak Republic

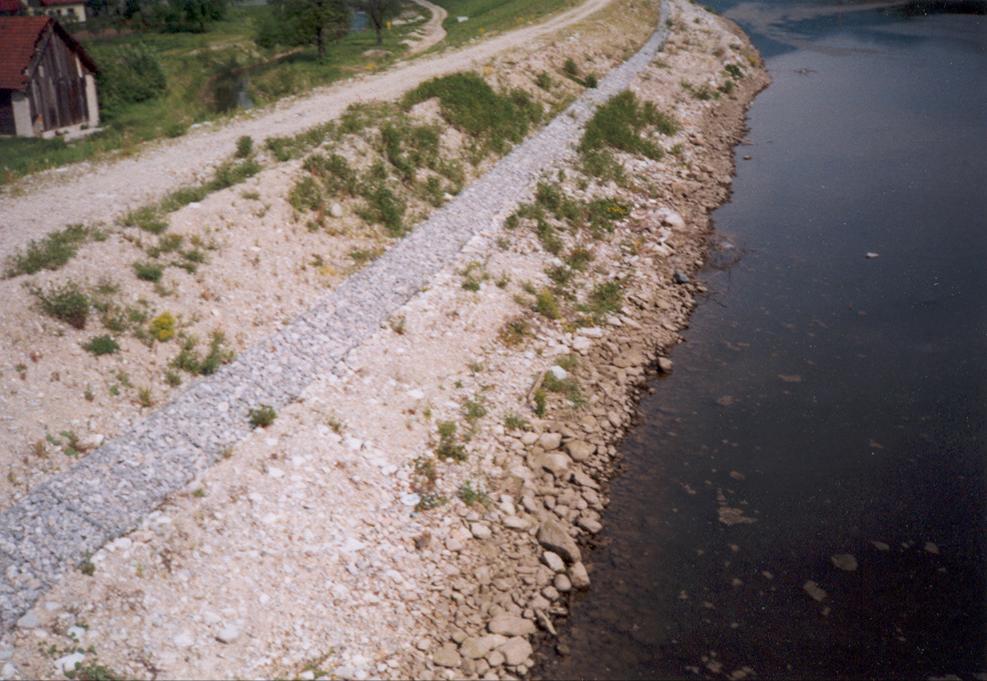

18 VD Žilina Reservoir Slovak Republic Stabilizace svahu středně těžkým kamenným pohozem v kombinaci s gabiony Slope stabilization by medium riprap in combination with gabions grass gravel sub-base gabion mat stone riprap

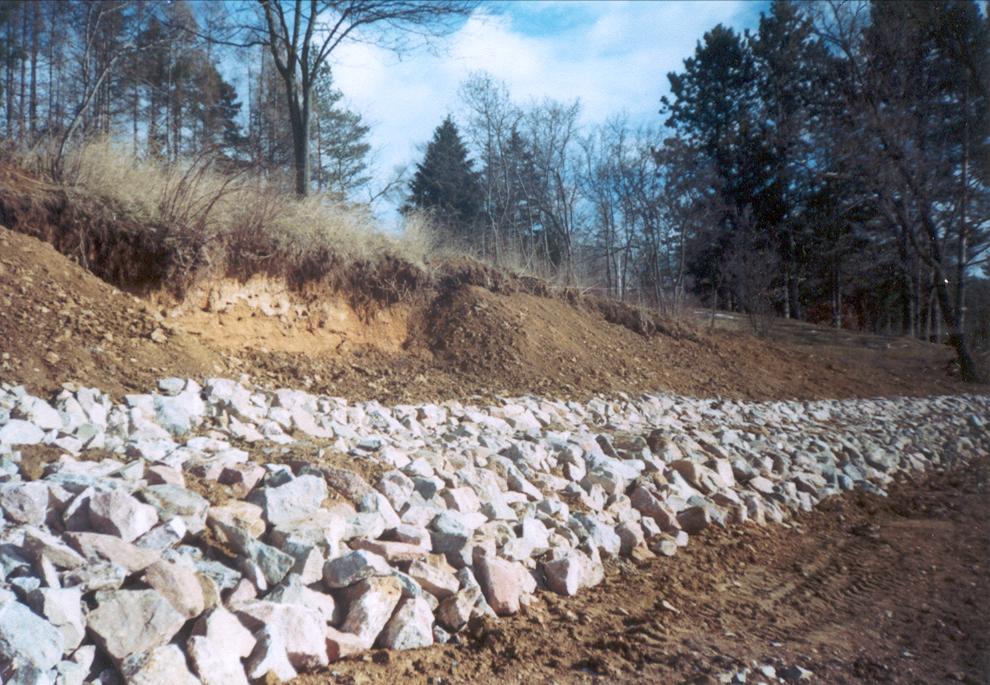

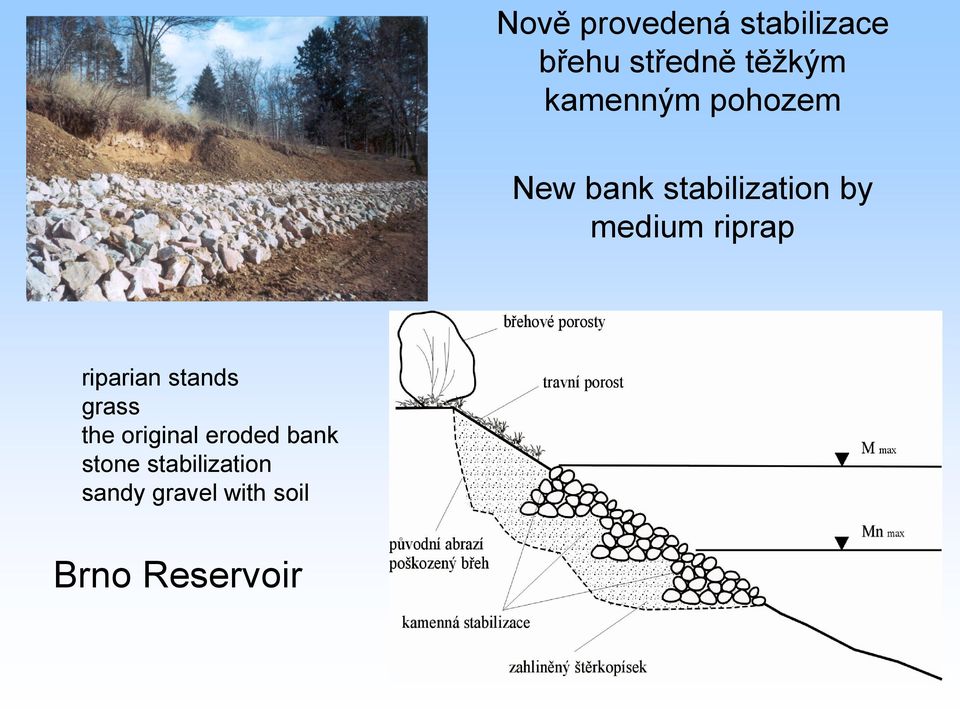

19 Nově provedená stabilizace břehu středně těžkým kamenným pohozem New bank stabilization by medium riprap riparian stands grass the original eroded bank stone stabilization sandy gravel with soil Brno Reservoir

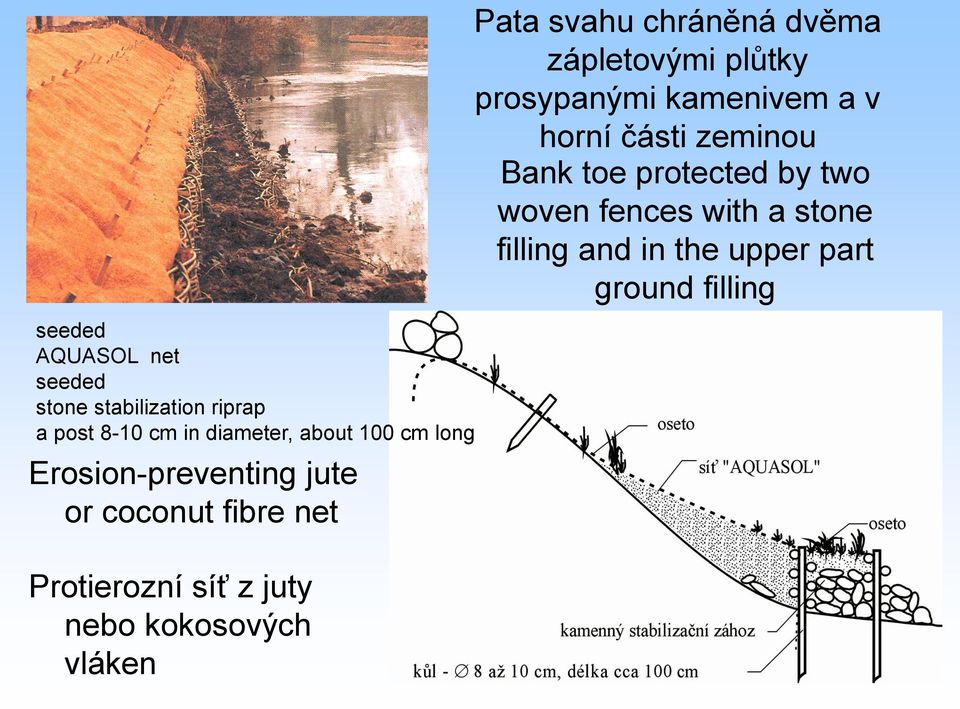

20 seeded AQUASOL net seeded stone stabilization riprap a post 8-10 cm in diameter, about 100 cm long Erosion-preventing jute or coconut fibre net Protierozní síť z juty nebo kokosových vláken Pata svahu chráněná dvěma zápletovými plůtky prosypanými kamenivem a v horní části zeminou Bank toe protected by two woven fences with a stone filling and in the upper part ground filling

21 Drátokamenné matrace - ukázka uložení Gabion mats - example of fitting shrubs filling eroded bank gabion mats stone stabilization riprap

22 Drátokamenné koše Gabions shrubs filling eroded bank gabions filled with quarry stone a detail of gabion gaps Ukázka možného uložení Example of possible fitting

23 Opěrná zeď tvořená drátokamennými koši (gabiony) Retaining wall made of gabions riparian stands filling sand with soil original eroded bank gabion mats shaped terrain a detail of gabion gaps An example of possible use of gabions Ukázka možného využití gabionů

24 S Přelivná hráz Spillway grass only view A stone stabilization riprap view A shrubs (Salix)

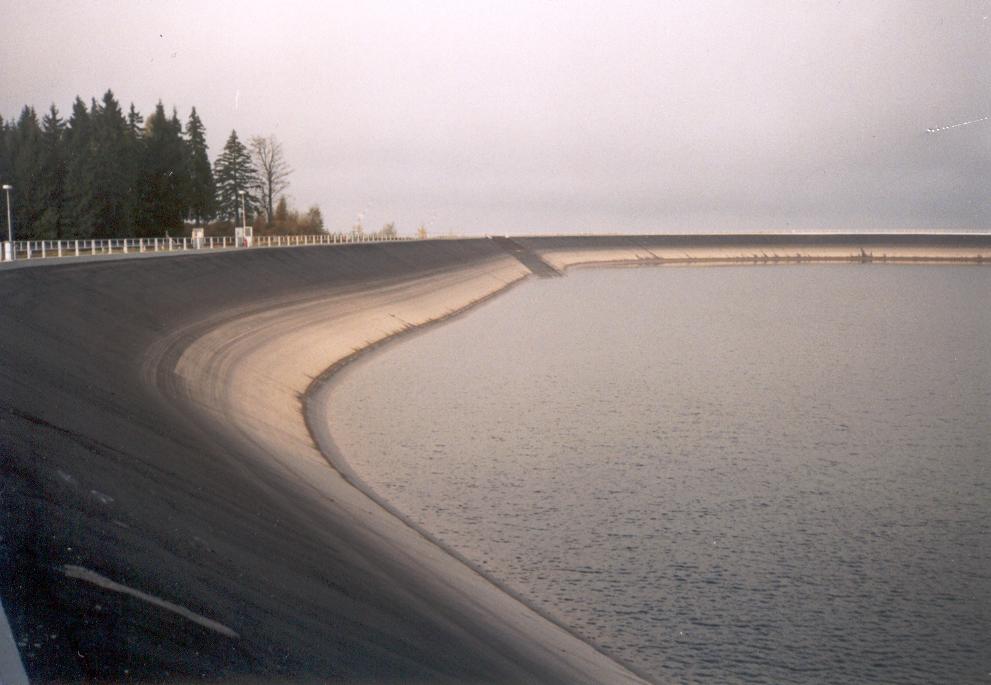

25 asfaltobetonové těsnění nepropustné stabilizace svahu i dna Asphalt concrete impermeable stabilization of slope and bottom railing concrete block asphalt concrete in the upstream face of the dam

26 opěrná zeď, zároveň působí jako vlnolam Retaining wall, at the same time works as breakwater accompanying stands retaining wall stone riprap

27 Opěrná zeď i zde je možné vhodné začlenění do okolní krajiny Retaining wall also here suitably placed in the surrounding landscape riparian stands training wall stone riprap with vegetation

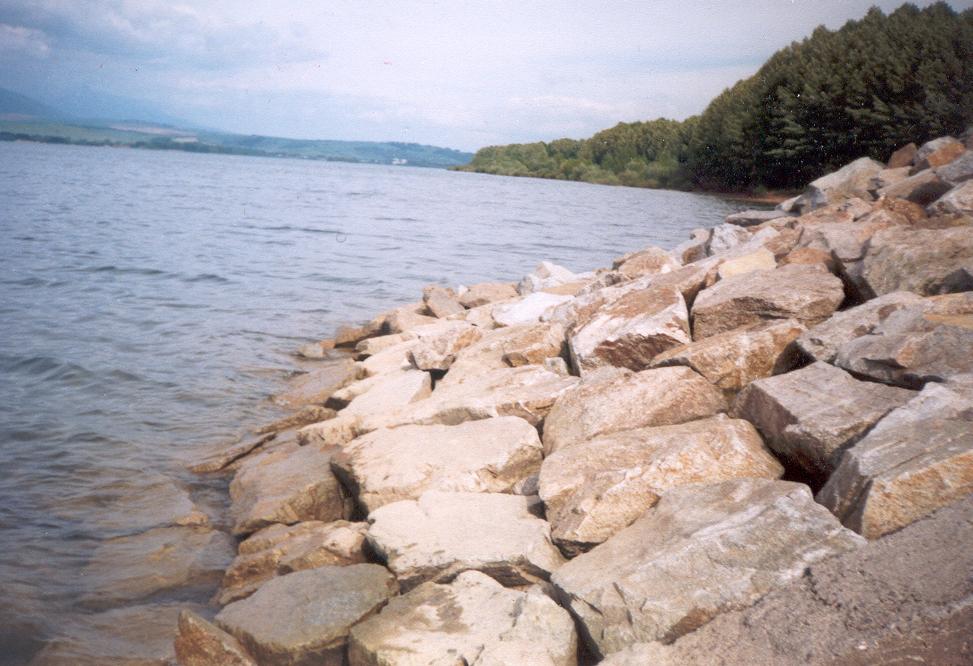

28 Těžký kamenný zához stabilizace v konkávě, v místech zvláště silného namáhání Heavy riprap stabilization in the concave, in the place of very heavy loading grass flat band of rubble masonry from quarry stone gravel sub-base
