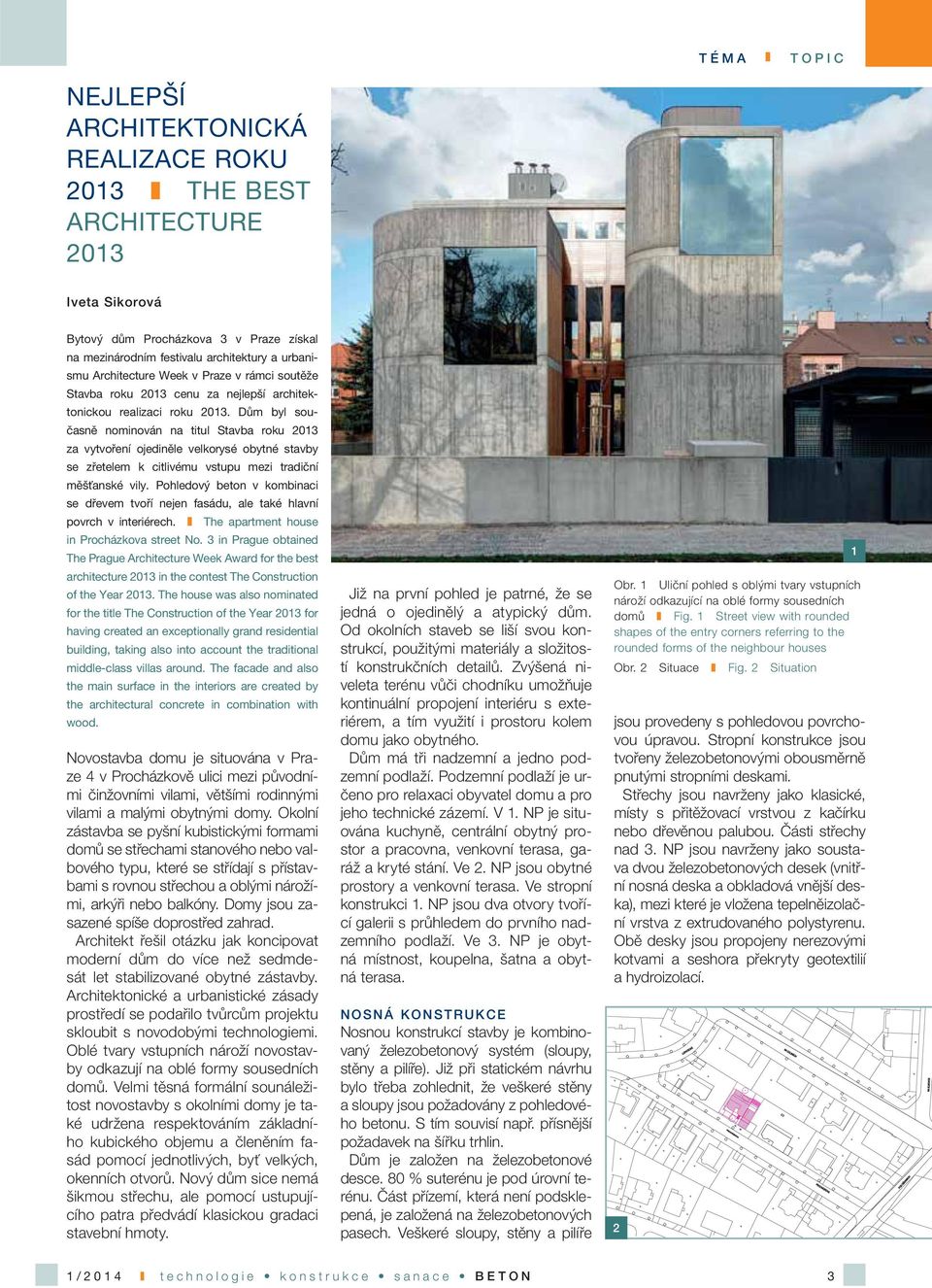

1 NEJLEPŠÍ ARCHITEKTONICKÁ REALIZACE ROKU 2013 THE BEST ARCHITECTURE 2013 Iveta Sikorová Bytový dům Procházkova 3 v Praze získal na mezinárodním festivalu architektury a urbanismu Architecture Week v Praze v rámci soutěže Stavba roku 2013 cenu za nejlepší architektonickou realizaci roku Dům byl současně nominován na titul Stavba roku 2013 za vytvoření ojediněle velkorysé obytné stavby se zřetelem k citlivému vstupu mezi tradiční měšťanské vily. Pohledový beton v kombinaci se dřevem tvoří nejen fasádu, ale také hlavní povrch v interiérech. The apartment house in Procházkova street No. 3 in Prague obtained The Prague Architecture Week Award for the best architecture 2013 in the contest The Construction of the Year The house was also nominated for the title The Construction of the Year 2013 for having created an exceptionally grand residential building, taking also into account the traditional middle-class villas around. The facade and also the main surface in the interiors are created by the architectural concrete in combination with wood. Novostavba domu je situována v Praze 4 v Procházkově ulici mezi původními činžovními vilami, většími rodinnými vilami a malými obytnými domy. Okolní zástavba se pyšní kubistickými formami domů se střechami stanového nebo valbového typu, které se střídají s přístavbami s rovnou střechou a oblými nárožími, arkýři nebo balkóny. Domy jsou zasazené spíše doprostřed zahrad. Architekt řešil otázku jak koncipovat moderní dům do více než sedmdesát let stabilizované obytné zástavby. Architektonické a urbanistické zásady prostředí se podařilo tvůrcům projektu skloubit s novodobými technolo giemi. Oblé tvary vstupních nároží novostavby odkazují na oblé formy sousedních domů. Velmi těsná formální sounáležitost novostavby s okolními domy je také udržena respektováním základního kubického objemu a členěním fasád pomocí jednotlivých, byť velkých, okenních otvorů. Nový dům sice nemá šikmou střechu, ale pomocí ustupujícího patra předvádí klasickou gradaci stavební hmoty. Již na první pohled je patrné, že se jedná o ojedinělý a atypický dům. Od okolních staveb se liší svou konstrukcí, použitými materiály a složitostí konstrukčních detailů. Zvýšená niveleta terénu vůči chodníku umožňuje kontinuální propojení interiéru s exteriérem, a tím využití i prostoru kolem domu jako obytného. Dům má tři nadzemní a jedno podzemní podlaží. Podzemní podlaží je určeno pro relaxaci obyvatel domu a pro jeho technické zázemí. V 1. NP je situována kuchyně, centrální obytný prostor a pracovna, venkovní terasa, garáž a kryté stání. Ve 2. NP jsou obytné prostory a venkovní terasa. Ve stropní konstrukci 1. NP jsou dva otvory tvořící galerii s průhledem do prvního nadzemního podlaží. Ve 3. NP je obytná místnost, koupelna, šatna a obytná terasa. NOSNÁ KONSTRUKCE Nosnou konstrukcí stavby je kombinovaný železobetonový systém (sloupy, stěny a pilíře). Již při statickém návrhu bylo třeba zohlednit, že veškeré stěny a sloupy jsou požadovány z pohledového betonu. S tím souvisí např. přísnější požadavek na šířku trhlin. Dům je založen na železobetonové desce. 80 % suterénu je pod úrovní terénu. Část přízemí, která není podsklepená, je založená na železobetonových pasech. Veškeré sloupy, stěny a pilíře Obr. 1 Uliční pohled s oblými tvary vstupních nároží odkazující na oblé formy sousedních domů Fig. 1 Street view with rounded shapes of the entry corners referring to the rounded forms of the neighbour houses Obr. 2 Situace Fig. 2 Situation jsou provedeny s pohledovou povrchovou úpravou. Stropní konstrukce jsou tvořeny železobetonovými obousměrně pnutými stropními deskami. Střechy jsou navrženy jako klasické, místy s přitěžovací vrstvou z kačírku nebo dřevěnou palubou. Části střechy nad 3. NP jsou navrženy jako soustava dvou železobetonových desek (vnitřní nosná deska a obkladová vnější deska), mezi které je vložena tepelněizolační vrstva z extrudovaného polystyrenu. Obě desky jsou propojeny nerezovými kotvami a seshora překryty geotextilií a hydroizolací

2 3a 3c 3b 3d 3e Obr. 3 a) Půdorys 1. PP, b) půdorys 1. NP, c) půdorys 2. NP, d) půdorys 3. NP, e) řez schodištěm Fig. 3 a) Ground plan of the 1 st underground floor, b) ground plan of the ground floor, c) ground plan of the 1 st above-ground floor, d) ground plan of the 2 nd above-ground floor, e) section of the staircase Obr. 4 a) Fasáda z pohledového betonu s plochami dřevěného obkladu a velkými prosklenými plochami, b) pohled z obytné zahrady, která rozšiřuje plochu společenského přízemí domu Fig. 4 a) Façade of exposed concrete with areas of wooden cladding and big glass fields, b) view of the garden which extends the space of social area of the ground floor 4 BETON technologie konstrukce sanace 1/2014

3 Vertikální komunikaci v objektu zajišťuje monolitické železobetonové schodiště vetknuté do nosných schodišťových stěn a do stěny výtahové šachty. Mezipodesta mezi 2. a 3. NP je skleněná, což umožňuje průhled do nižších pater. Další vertikální komunikací v objektu je personální výtah umístěný v železobetonové šachtě. SENDVIČOVÁ KONSTRUKCE FASÁDY Část fasády má dřevěný obklad, ovšem dominantní část je z pohledového betonu. Plochy fasády z pohledového beto nu jsou provedeny jako sendvičová konstrukce, která byla realizována ve dvou krocích. V prvním betonáž interiérové nosné stěny a po opláštění tepelnou izolací ve druhém realizace venkovního finálního povrchu. Celá fasáda je zavěšena na speciálních nerezových závěsech, které byly umístěny do předem vložených profilů v nosných železobetonových stěnách. Na pohledovém betonu jsou otisknuta klasická prkna na svislo a části v místě stropních desek zůstaly hladké. Prkna do bednění byla pečlivě vybírána a upravována tak, aby konečný výsledek splňoval představu architekta. Přerušení tepelných mostů v konstrukcích vrchní stavby je řešeno sériově vyráběnými isokorby, ale i atypickými nerezovými svařenci nebo nerezovými spřahovacími trny v kombinaci s izolací. 4a 4b REALIZACE POHLEDOVÉHO BETONU Splnění pohledovosti železobetonových stěn v interiéru vyžadovalo pečlivou přípravu a důslednou kontrolu bednicích dílců. Dále bylo nutné veškeré instalace, rozvody a světla přesně rozměřit a umístit, a to vždy po jednotlivých bednicích dílcích. Následný posun těchto instalací, z důvodu zachování pohledovosti železobetonových stěn, by již nebyl možný. Pro pohledový beton byly použity nové bednicí desky a rastr bednicích dílců a spínacích tyčí byl konzultován s architekty, stejně jako typ bednění a materiál bednicích desek. Při provádění pohledových betonů bylo nutné důsledně dodržovat technologický postup, obzvláště ošetření bednicích dílců, ukládání betonu, dodržování předepsaného krytí výztuže a konzistence betonové směsi v době ukládání betonu. Důraz 5

4 5a Obr. 5a, b Terasa ve 3. NP Fig. 5a, b Terrace on the 2 nd above-ground floor Obr. 6 Detail pohledových betonových ploch Fig. 6 Detail of the exposed concrete surface Obr. 7 Interiéry, a) vstup s proskleným zádveřím, b) schodiště s výhledem na pražské Podolí, c) koupelna, d) ložnice v 3. NP Fig. 7 Interiors, a) entrance with glass vestibule, b) staircase with a view to Podolí, a quarter of Prague, c) bathroom, d) bedroom on the 2 nd above-ground floor 6 5b byl také kladen na transport betonové směsi, odbedňování a následně i na kvalitní ošetřování uloženého betonu. Po celou dobu výroby směsi bylo nutno dodržovat konstantní podmínky, aby monolitická konstrukce měla jednotnou barvu. To znamená, že bylo potřeba zachovat stálou křivku zrnitosti kameniva s přihlédnutím k jemným frakcím a stálou vlhkost kameniva. Veškeré pohledové hrany železobetonových konstrukcí jsou na přání architekta pravoúhlé (bez vkládání lišt pro zkosení hrany). Proto bylo nutné velmi opatrné odbedňování a následná ochrana rohů před poškozením v průběhu další výstavby. Betonové konstrukce jsou opatřeny pouze hydrofobním bezbarvým nátěrem. POVRCHOVÉ ÚPRAVY A OSVĚTLENÍ Jako nášlapná vrstva podlahy vstupního 1. NP je provedena kamenná dlažba. Podlahy mají ve své skladbě instalováno teplovodní podlahové topení. V obytných prostorách 2. a 3. NP bylo použito jako nášlapná vrstva dřevo. V suterénu byla jako podlahová vrstva použita tónovaná stěrka vhodná do vlhkého prostředí. Podružné místnosti suterénu mají betonovou podlahu upravenou kletováním. Venkovní terasy jsou dřevěné palubové. Prostory vjezdu, parkování vozidel a prostor před vstupem do domu byly provedeny z drážkovaného (vymetaného) betonu. Do suterénních prostor přivádí světlo atypický anglický dvorek, který je založen na samostatné železobetonové desce, a jeho dno pokrývají říční kameny. Obytné a komunikační prostory prosvětlují velkoformátová okna. Velké prosklené plochy jsou vyplněny pevným bezrámovým zasklením se zvětšenou reflexí tak, aby jemně zrcadlila své okolí. Ostatní okna mají standardní průhlednost a jsou navržena s dřevěnými rámy z lepených europrofilů. Vnitřní výplně jsou dřevěné, provedené z masivního dřeva, vložené do dřevěných masivních (rámových) zárubní. Veškeré vnitřní dveře jsou atypické na výšku podlaží. Do interiéru byla na míru vyrobena světla, přímo dle návrhu architekta. PARKOVÁNÍ A ZAHRADA Objekt garáže je samostatný, od nosné konstrukce hlavního objektu oddilatovaný. Nosná konstrukce je kombinova- 6 BETON technologie konstrukce sanace 1/2014

5 7a Investor Procházkova 3, s. r. o. Generální architekt a projektant AP Atelier, Ing. arch. Josef Pleskot Generální dodavatel STEP, spol. s r. o. Projektový manažer generálního Ing. Jiří Škabrada dodavatele stavby Hlavní stavbyvedoucí Ing. Karel Fišer Doba výstavby srpen 2011 až listopad b 7c ná ocelovo-železobetonová, založená na základové desce lemované základovými pasy. Svislé nosné konstrukce tvoří železobetonová stěna a ocelové sloupy z válcovaných profilů. Vodorovné nosné konstrukce tvoří ocelové příčle částečně spřažené s železobetonovou stropní deskou pomocí spřahovacích trnů. Na příčné hlavní nosné rámy jsou osazeny podélné nosníky z válcovaných profilů, které jsou přestřešené sklem s tabulemi vrstveného tepelně tvrzeného skla. 7d OCENĚNÍ Realizace bytového domu byla náročná řadou složitých konstrukčních detailů, použitých technologií a zejména prováděním betonových konstrukcí v pohledové kvalitě, přesto se vše podařilo úspěšně dokončit. Dům získal cenu Za nejlepší architektonickou realizaci roku 2013 na mezinárodním festivalu architektury a urbanismu Architecture Week Praha v rámci soutěže Stavba roku 2013, byl nominován na titul Stavba roku 2013 a uspěl také v soutěži Realitní projekt roku 2013, kde získal cenu architektů, cenu odborné poroty a cenu veřejnosti. V textu jsou použity části Technické zprávy k projektové dokumentaci, jejímž autorem je Ing. arch. Josef Pleskot. Ing. Iveta Sikorová STEP, spol. s r. o. Malletova 1141, Praha 9 tel.: sikorova@step-praha.cz Fotografie: Tomáš Souček 7
