Revitalizace povodí. Petr Koudelka. B607, KH: St 11:30 14:00
|
|
- Dagmar Lišková
- před 8 lety
- Počet zobrazení:
Transkript
1 Revitalizace povodí Petr Koudelka B607, KH: St 11:30 14:00
2 Náplň přednášek - Úpravy toků - Revitalizace toků (co, kde, jak, kdy, historie, morfologie koryt, objekty, vegetace) - Revitalizace vs. Povodně - Stojatá voda - MVN (mokřady): dělení, objekty, názvosloví, odbahňování - Samostatně opakovat: rybí přechody, revitalizační studie daného povodí (TOK1)
3 Náplň cvičení a podmínky zápočtu Důraz na projektování => 1+3 Vypracování DSP revitalizace Jedlového potoka Odevzdat DSP do 2.6. Absence?!, přednes nepovinný?, cvičení povinná povolena jedna neomluvená absence, v průběhu semestru povinné konzultace
4 Literatura Králová, H.: Řeky pro život: Revitalizace řek a péče o nivní biotopy. Veronica, Brno 2001, 440 s. ISBN Just, T., et al.: Revitalizace vodního prostředí. Agentura ochrany přírody a krajiny ČR, Praha 2003, 144 s. ISBN Just, T. et al.: Vodohospodářské revitalizace a jejich uplatnění v ochraně před povodněmi. ZO ČSOP, MŢP, AOPK ČR, Praha s. ISBN Vrána, K., Dostál, T., Gergel, J., Kender, J., Zuna, J.: Revitalizace malých vodních toků součást péče o krajinu. Consult, MŢP, Praha 2004, 60 s. ISBN Vrána, K. a kol.: Revitalizace krajiny. JZU, České Budějovice 2008.
5 Úpravy toků - důvody Dlouhá historie! Ochrana území před povodněmi a protierozní opatření (hrazení bystřin) Moţnost vyústění drenáţních systémů Získání nových ploch zemědělské půdy Zajištění soběstačnosti v zemědělské produkci (RVHP) Odběrné objekty Zaústění různých odpadních vod Energetika, splavnost, zásobování vodou, rekreace

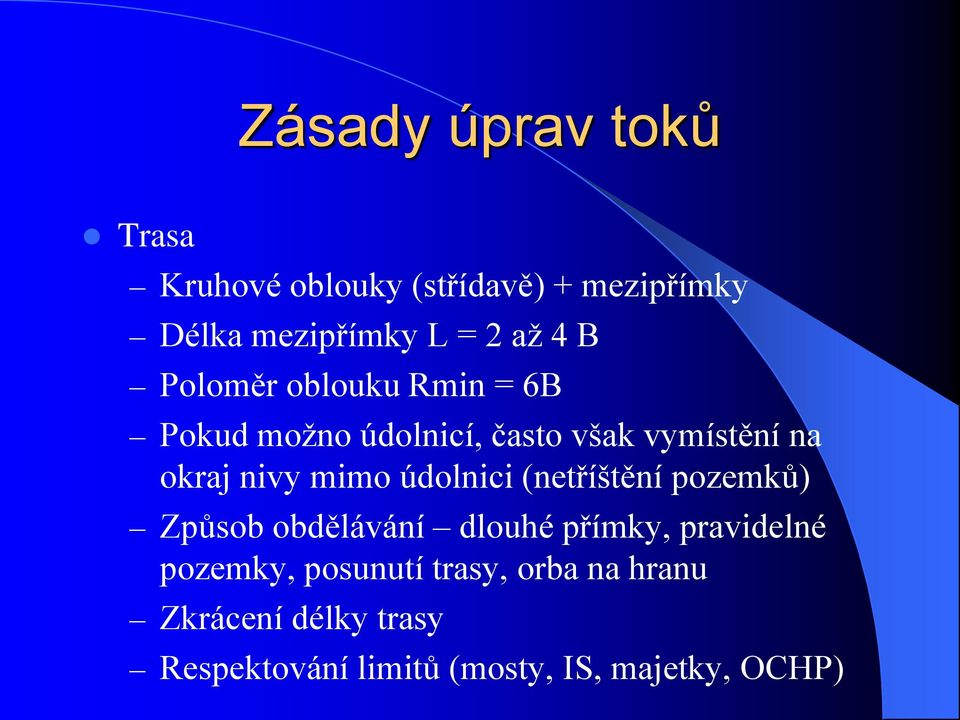

6 Zásady úprav toků Trasa Kruhové oblouky (střídavě) + mezipřímky Délka mezipřímky L = 2 aţ 4 B Poloměr oblouku Rmin = 6B Pokud moţno údolnicí, často však vymístění na okraj nivy mimo údolnici (netříštění pozemků) Způsob obdělávání dlouhé přímky, pravidelné pozemky, posunutí trasy, orba na hranu Zkrácení délky trasy Respektování limitů (mosty, IS, majetky, OCHP)
7
8
9
10
11
12 Zásady úprav toků Niveleta dna Dle objektů (mostky, propustky) Napojení na horní a dolní úsek Zaústění přítoků Gravitační vyústění odvodnění Jednotný sklon Velký sklon velká rychlost vysoké namáhání opevnění

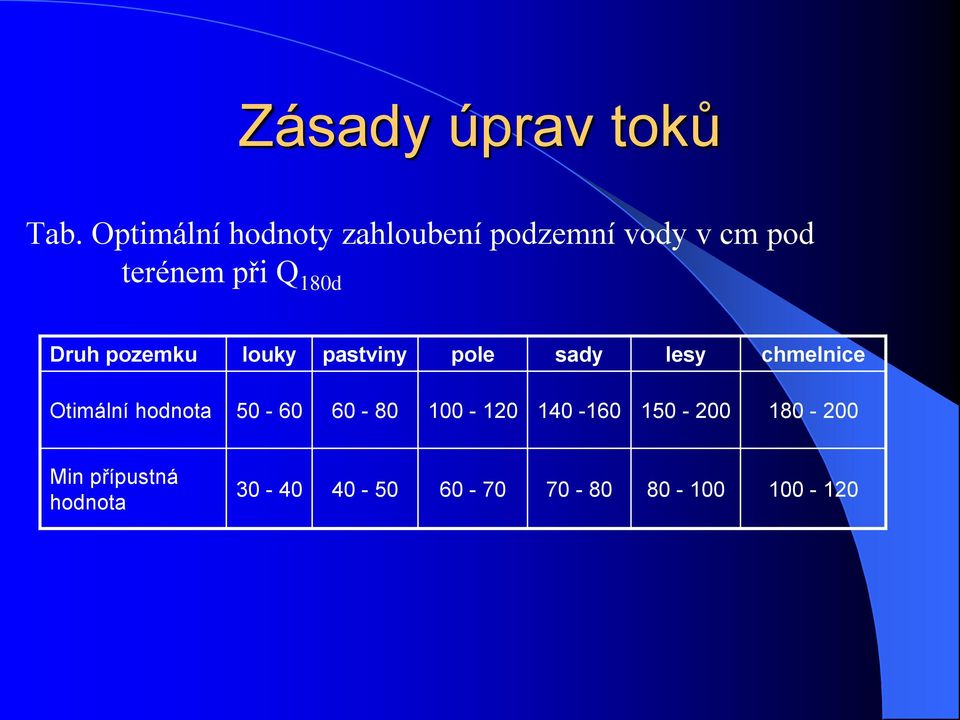

13 Zásady úprav toků Tab. Optimální hodnoty zahloubení podzemní vody v cm pod terénem při Q 180d Druh pozemku louky pastviny pole sady lesy chmelnice Otimální hodnota Min přípustná hodnota

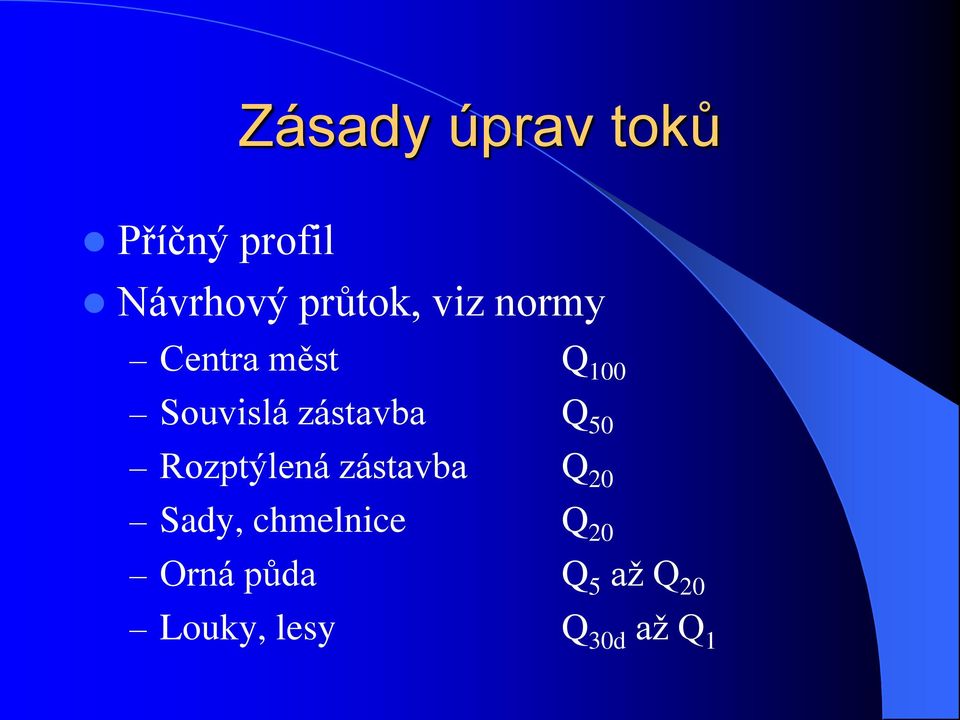

14 Zásady úprav toků Příčný profil Návrhový průtok, viz normy Centra měst Q 100 Souvislá zástavba Q 50 Rozptýlená zástavba Q 20 Sady, chmelnice Q 20 Orná půda Q 5 aţ Q 20 Louky, lesy Q 30d aţ Q 1
15 Zásady úprav toků Příčný profil Lichoběţník (dobrá výstavba, vhodný tvar ) Šířka ve dně min.60 cm (stroje) Sklony břehů 1:1,5 (strmé zvěř) Velká šířka v koruně Velké zahloubení
16

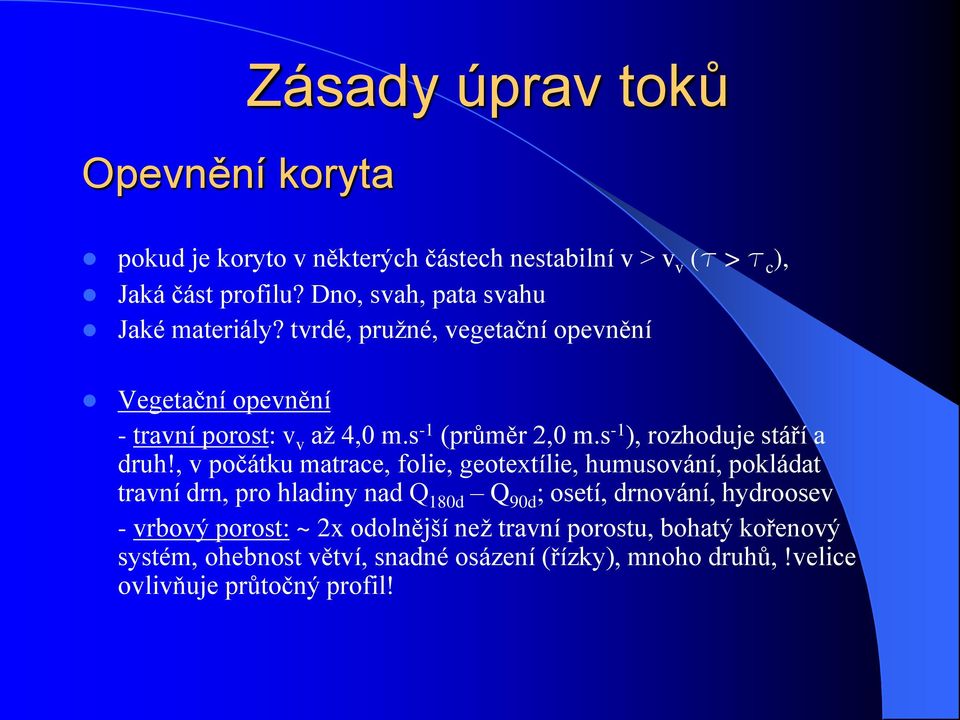

17 Opevnění koryta Zásady úprav toků pokud je koryto v některých částech nestabilní v > v v (t > t c ), Jaká část profilu? Dno, svah, pata svahu Jaké materiály? tvrdé, pruţné, vegetační opevnění Vegetační opevnění - travní porost: v v aţ 4,0 m.s -1 (průměr 2,0 m.s -1 ), rozhoduje stáří a druh!, v počátku matrace, folie, geotextílie, humusování, pokládat travní drn, pro hladiny nad Q 180d Q 90d ; osetí, drnování, hydroosev - vrbový porost: ~ 2x odolnější neţ travní porostu, bohatý kořenový systém, ohebnost větví, snadné osázení (řízky), mnoho druhů,!velice ovlivňuje průtočný profil!
18 Nevegetační opevnění -pokud nelze pouţít vegetační, tečná napětí, - pohozy: prosté x stabilizované, těţké x lehké, sklon max 1:2,5, min tloušťka 15 cm (3 d e ), jemnozrnné zeminy štěrkový filtr, nad 1:3 opírat o záhozovou patku - záhozy: velice odolné, pro ochranu paty svahu,
19 - kamenná rovnanina: kameny > 20cm, klínují se, velice odolné - kamenná dlaţba : na sucho, se zalitím spar, na cementovou maltu, do betonu, - Trávobetonové tvárnice: - Tvárnice klas: - Drátokamenné tvárnice:
20
21
22
23
24
25
26
27 Zásady úprav toků Vegetace Jednostranná liniová nebo ţádná (údrţba) Na břehovou hranu (vyuţití pozemků) Často nepůvodní (okrasná) Neudrţovaná vegetace, koryta zarostlá,
28
29
30
31
32
33 Zásady úprav toků Důsledky Zkrácení trasy = zvětšení sklonu, rychlosti Zahloubení koryta = zvětšení kapacitního průtoku = velké rychlosti, namáhání dna a břehů Zahloubení dna = sníţení hladiny podzemní vody v okolí
34 Zásady úprav toků Důsledky Zvětšení rychlosti = nutnost opevnění Opevnění = sníţení hloubky při minimálních průtocích = omezení ţivota Velké rychlosti = nemoţnost migrace Hladké koryto = ţádné úkryty, ţádné usazené splaveniny = ţádný ţivot
35 Zásady úprav toků Důsledky Vegetace usychá, padá do koryta, tvoří překáţky Změna reţimu podzemní vody => změna případně zánik cenných společenstev Velké rychlosti za povodní, poruchy opevnění Rychlé odvedení vody z povodí, zatíţení dolních úseků toků Vysychání koryt v létě (kvalita vody)
