1 LLP IP Erasmus No /KOSICE03 Stabilizace břehů Bank Stabilization doc. Dr. Ing. Miloslav Šlezingr Experimentální plochy - závlahová nádrž Bílovec - údolní nádrž Brno Experimental plots - Bilovec reservoir - Brno reservoir

2 Návrh stabilizace Stabilization Design Armovaná zemní konstrukce Reinforced ground construction výběr geosyntetik selection of geosynthetics výběr vhodných dřevin selection of suitable woody plants návrhy zapracování do svahu proposals for application in the bank postup prací Bílovec work procedure in Bílovec postup prací Brno work procedure in Brno závěr conclusion

of suitable woody plants návrhy zapracování do svahu proposals for application in the bank

3 Výběr geosyntetik Selection of geosynthetics Testována byla celá řada nabízených produktů viz ukázka: We tested a number of available products: Geosíť ENKAMAT S 55 - vhodné suitable Geosíť TENSAR MAT vhodné Geosíť ENKAMAT vhodné suitable Geosíť ENKAMAT vhodné

products: Geosíť ENKAMAT S 55 - vhodné suitable Geosíť TENSAR MAT

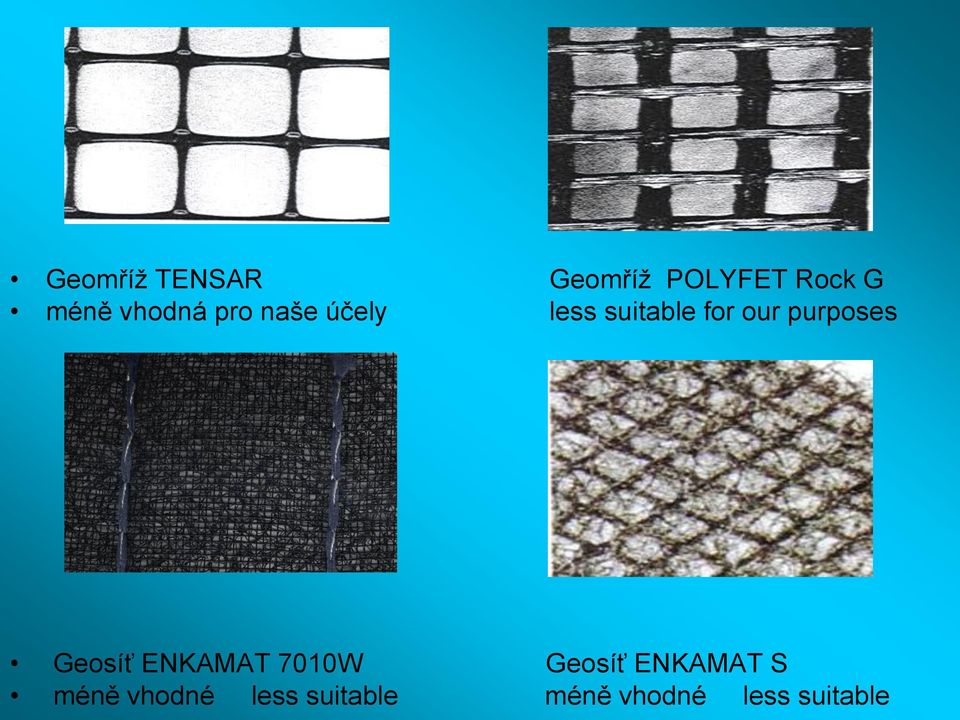

4 Geomříž TENSAR Geomříž POLYFET Rock G méně vhodná pro naše účely less suitable for our purposes Geosíť ENKAMAT 7010W Geosíť ENKAMAT S méně vhodné less suitable méně vhodné less suitable

5 Geobuňky vhodné pro stabilizaci cest, vysokých náspů, pro naše účely nevhodné Geocells suitable for stabilization of roads and high embankments, not for our purposes. Protierozní matrace ENKAMAT pro potřeby stabilizace břehu za spolupůsobení kořenových systémů nejvhodnější. Další velkou výhodou je dostupnost na českém trhu, variabilita, možnost okamžitého výběru z několika variant daného výrobku tedy široký sortiment. Dále sledované jsou i geosyntetika Fy. Polyfet. Anti-erosion mat ENKAMAT the most suitable for the purposes of bank stabilization with cooperation of root systems. Other great advantages are its good availability in the Czech market, its variability, selection from several versions a broad range. We futher explored also geosynthetics by the Polyfet company.

Další velkou výhodou je dostupnost na českém trhu, variabilita, možnost okamžitého výběru z několika variant daného výrobku tedy široký sortiment. Dále sledované jsou i geosyntetika Fy. Polyfet.

6 Výběr vhodných dřevin Selection of suitable woody plants V prvé fázi práce v arboretu / First, work in the arboretum:

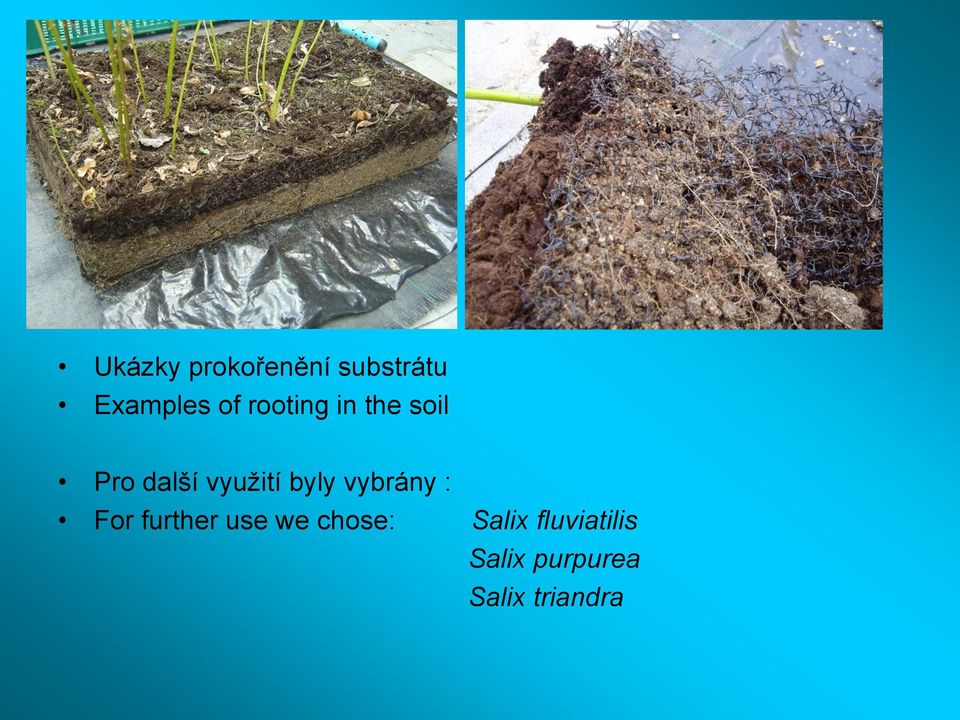

7 Ukázky prokořenění substrátu Examples of rooting in the soil Pro další využití byly vybrány : For further use we chose: Salix fluviatilis Salix purpurea Salix triandra

8 - návrhy zapracování do svahu Základní typ I řízky prostrčeny oky geosítě Výhody: - geosíť je řádně přichycena ve svahu, a to nejen kovovými trny, ale právě i vrbovými řízky - dochází k prokořenění geosítě z obou stran, případné kořenové výmladky také mohou prorůstat geosítí Nevýhody : - možné poškození geosítě při zasunování řízků - možné poškození oček při zasunování řízků do ok geosítě Nad povrchem vyčnívá cca 5 7 cm řízku 3 5 cm Rašící a rostoucí vrbové Vrstva zeminy řízky cca 5 cm Vvrbové řízky délky cca 40 cm Prokořeněná Pod geosítí je cca 25 cm geosyntetická Upravený břeh, síť, zkypřený povrch, řízku sklon cca 1:1,5

při zasunování řízků - možné poškození oček při zasunování řízků do ok geosítě Nad povrchem vyčnívá cca 5 7 cm řízku 3 5 cm Rašící a rostoucí vrbové Vrstva

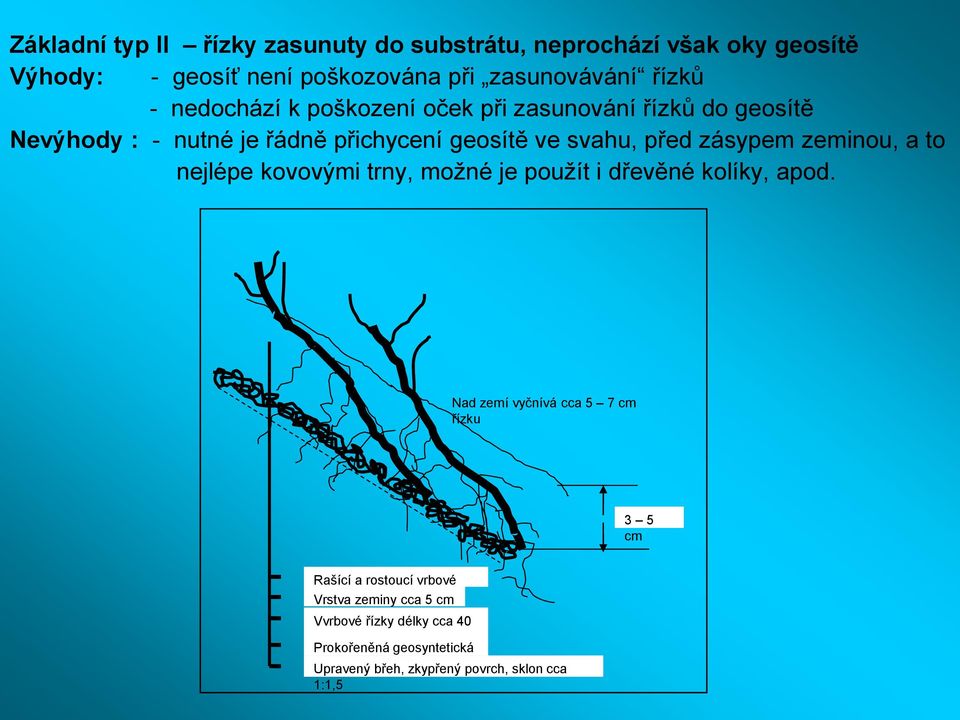

9 Základní typ II řízky zasunuty do substrátu, neprochází však oky geosítě Výhody: - geosíť není poškozována při zasunovávání řízků - nedochází k poškození oček při zasunování řízků do geosítě Nevýhody : - nutné je řádně přichycení geosítě ve svahu, před zásypem zeminou, a to nejlépe kovovými trny, možné je použít i dřevěné kolíky, apod. Nad zemí vyčnívá cca 5 7 cm řízku 3 5 cm Rašící a rostoucí vrbové řízky Vrstva zeminy cca 5 cm Vvrbové řízky délky cca 40 cm Prokořeněná geosyntetická síť, Upravený břeh, zkypřený povrch, sklon cca 1:1,5

zeminou, a to nejlépe kovovými trny, možné je použít i dřevěné kolíky, apod.

10 Základní typ III vrbové prýty volně položeny na geosíti, Výhody: - netvoříme řízky, ale využíváme přímo nařazaných vrbových prýtů - nedochází k poškození oček při zasunování řízků do geosítě Nevýhody : - nutné je řádně přichycení geosítě ve svahu, před zásypem zeminou, a to nejlépe kovovými trny, možné je použít i dřevěné kolíky, apod. - vyrašení není mnohdy tak úspěšné jako při zasunutí řízků. - problematičtější je i zásyp geosítě a následné hutnění 3 5 cm Rašící a rostoucí vrbové prýty Vrstva zeminy cca 5 cm Vvrbové prýty délky cca 1 m dlouhé i delší Prokořeněná geosyntetická síť, Upravený, zkypřeny svah

použít i dřevěné kolíky, apod. - vyrašení není mnohdy tak úspěšné jako při zasunutí řízků.

11 Postup prací Bílovec Work procedure in Bílovec Soustava závlahových nádrží u Velkých Bílovic: The system of reservoirs near Velké Bílovice

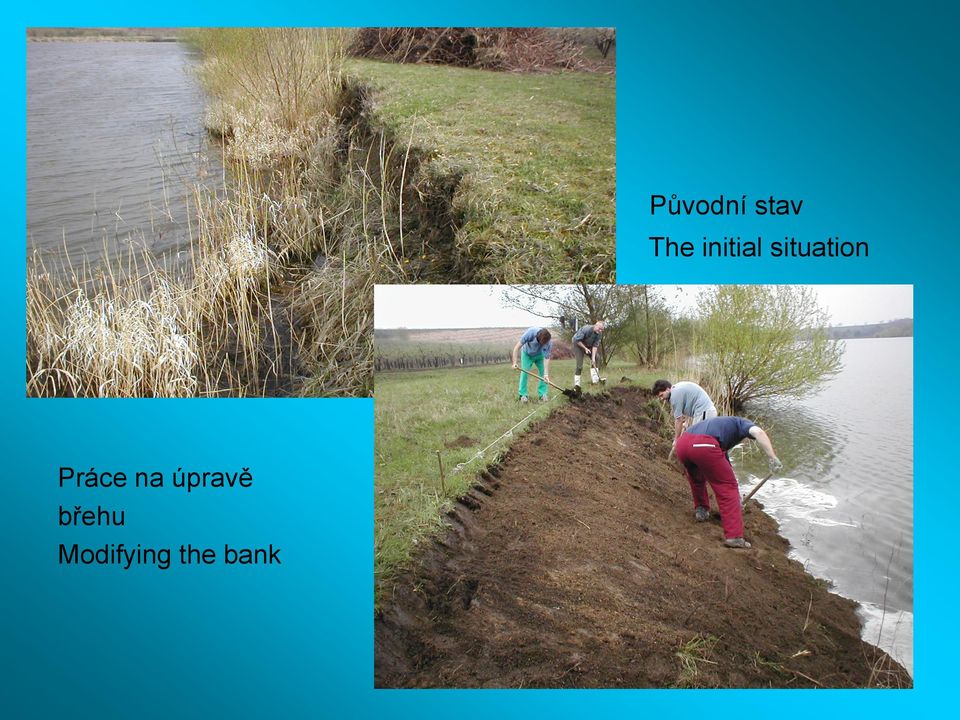

12 Původní stav The initial situation Práce na úpravě břehu Modifying the bank

13 Zapracovávání geosítě do břehu Geonet applied in the bank Upravený břeh The modified bank

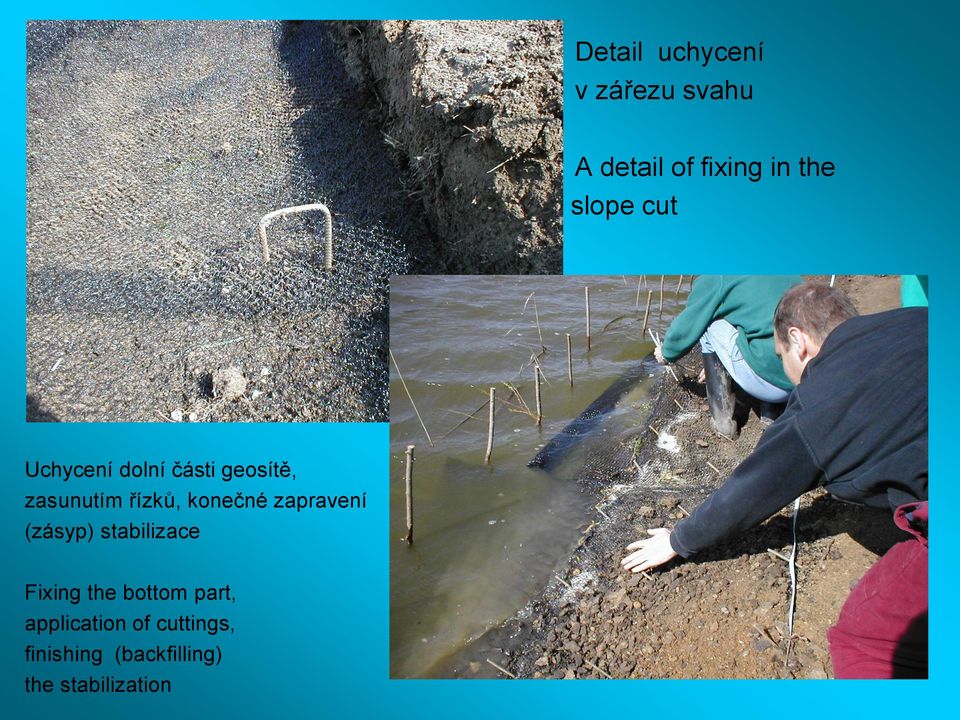

14 Detail uchycení v zářezu svahu A detail of fixing in the slope cut Uchycení dolní části geosítě, zasunutím řízků, konečné zapravení (zásyp) stabilizace Fixing the bottom part, application of cuttings, finishing (backfilling) the stabilization

konečné zapravení (zásyp) stabilizace Fixing the bottom

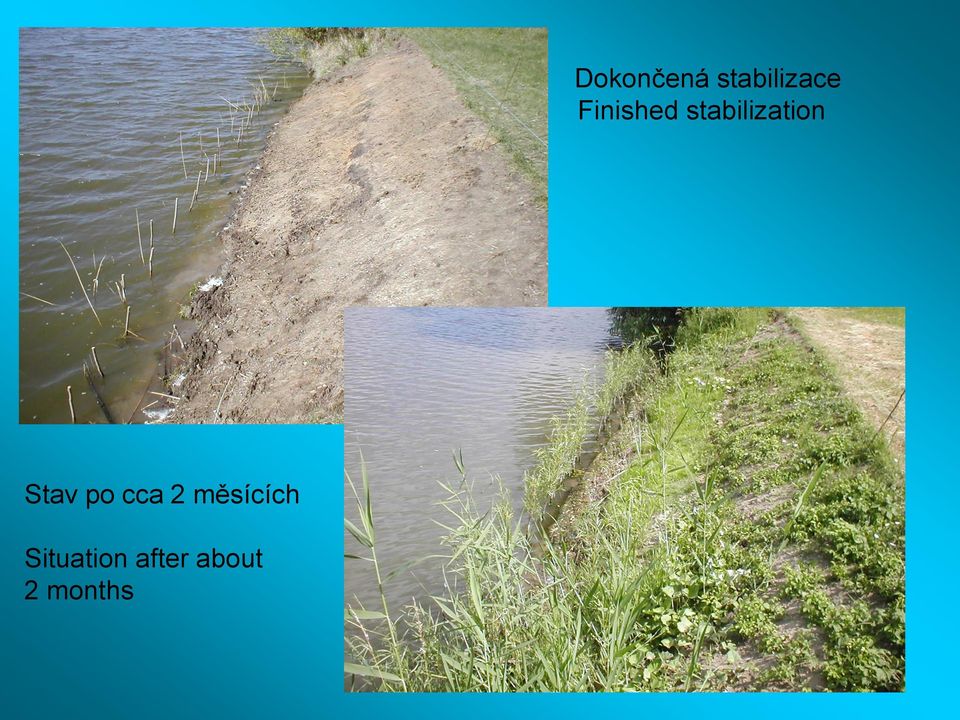

15 Dokončená stabilizace Finished stabilization Stav po cca 2 měsících Situation after about 2 months

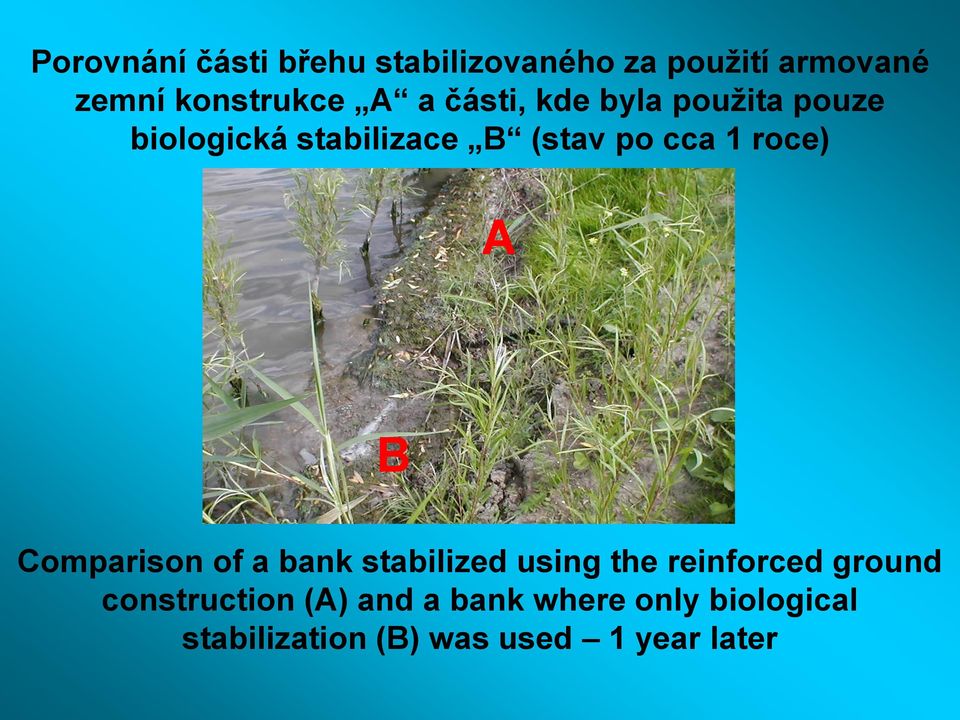

16 Porovnání části břehu stabilizovaného za použití armované zemní konstrukce A a části, kde byla použita pouze biologická stabilizace B (stav po cca 1 roce) A B Comparison of a bank stabilized using the reinforced ground construction (A) and a bank where only biological stabilization (B) was used 1 year later

roce) A B Comparison of a bank stabilized using the reinforced ground

17 Postup prací Brno Work procedure in Brno

18 Úpravy břehu Sokolské koupaliště Modifications to the bank of Sokolské koupaliště Zasunování řízků Planting the cuttings

19 Stav po cca 3 měsících The situation after about 3 months Konečná fáze stabilizace osetí travní směsí The final stage of stabilization grass mixture sowing

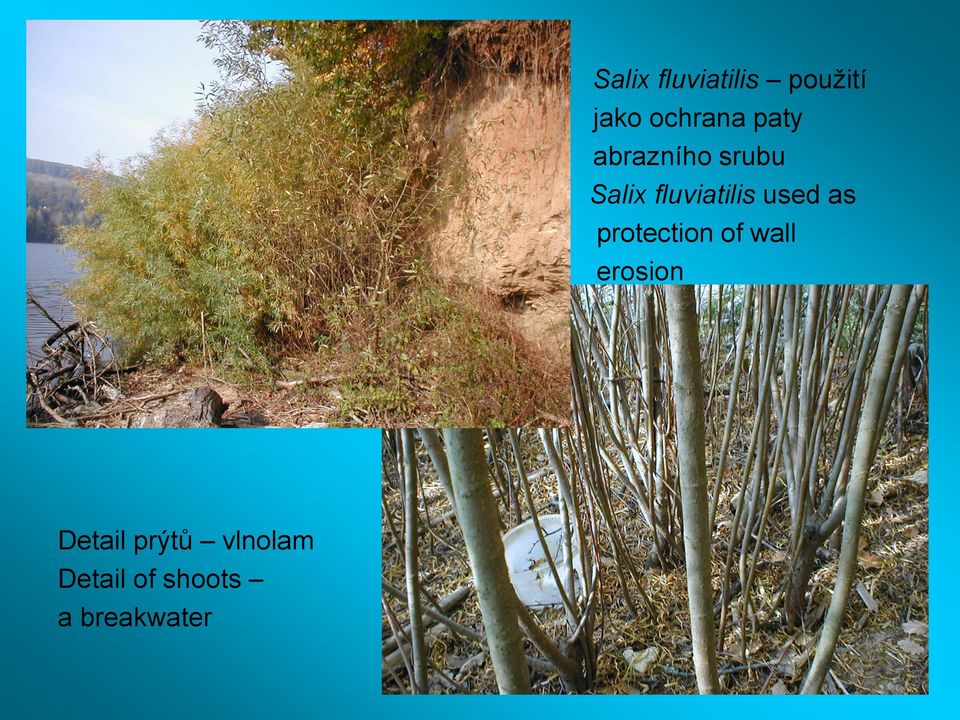

20 Salix fluviatilis použití jako ochrana paty abrazního srubu Salix fluviatilis used as protection of wall erosion Detail prýtů vlnolam Detail of shoots a breakwater
