OBSAH PLUS THE LIFE COMPANY OPTIMO VIS ARMOR SINUO DOOR TENAX SINUO ERGO GEBOX ACER VIPR - OMNIS - VIP - FIDO STAR - BRAVO - EVER - BSM

Transkript

1

2

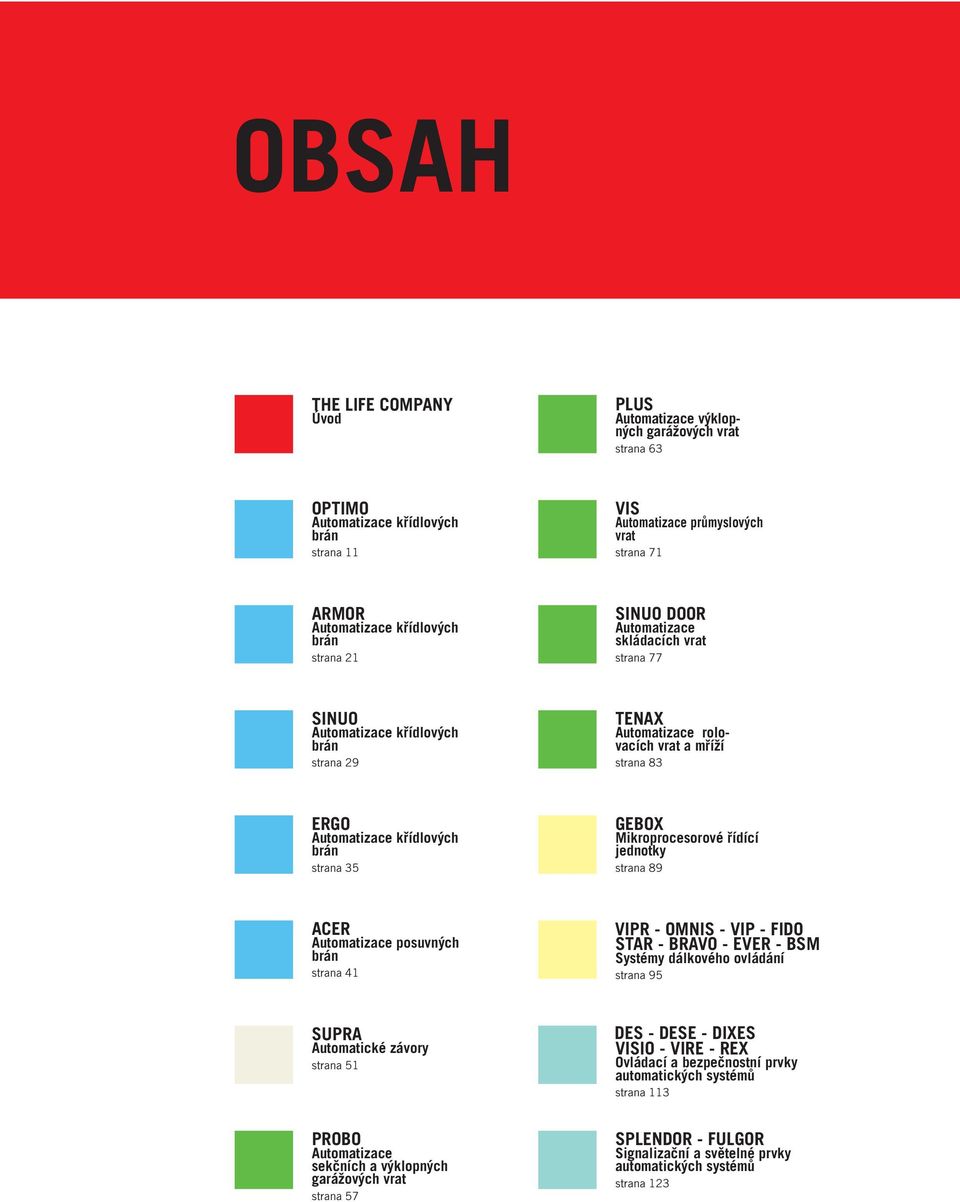

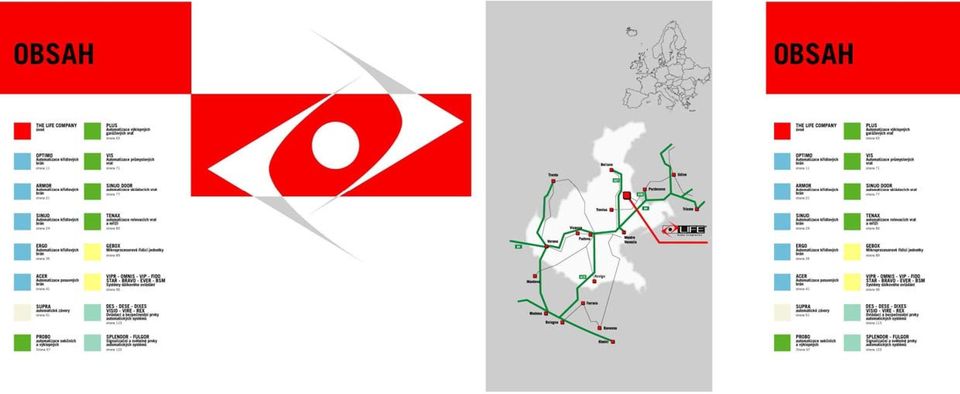

3 OBSAH THE LIFE COMPANY Úvod PLUS Automatizace výklopných garážových vrat strana 63 OPTIMO Automatizace křídlových brán strana 11 VIS Automatizace průmyslových vrat strana 71 ARMOR Automatizace křídlových brán strana 21 SINUO DOOR Automatizace skládacích vrat strana 77 SINUO Automatizace křídlových brán strana 29 TENAX Automatizace rolovacích vrat a mříží strana 83 ERGO Automatizace křídlových brán strana 35 GEBOX Mikroprocesorové řídící jednotky strana 89 ACER Automatizace posuvných brán strana 41 VIPR - OMNIS - VIP - FIDO STAR - BRAVO - EVER - BSM Systémy dálkového ovládání strana 95 SUPRA Automatické závory strana 51 PROBO Automatizace sekčních a výklopných garážových vrat strana 57 DES - DESE - DIXES VISIO - VIRE - REX Ovládací a bezpečnostní prvky automatických systémů strana 113 SPLENDOR - FULGOR Signalizační a světelné prvky automatických systémů strana 123

4 Být členem velké skupiny Sledovat důležité cíle Pracovat bok po boku se zákazníkem Snít o stále nových řešeních

5 è Opustit staré Porozumět výrobku a předvést ho Hraničit s nemožným, aby sa vytvořilo možné Potěšení a krása

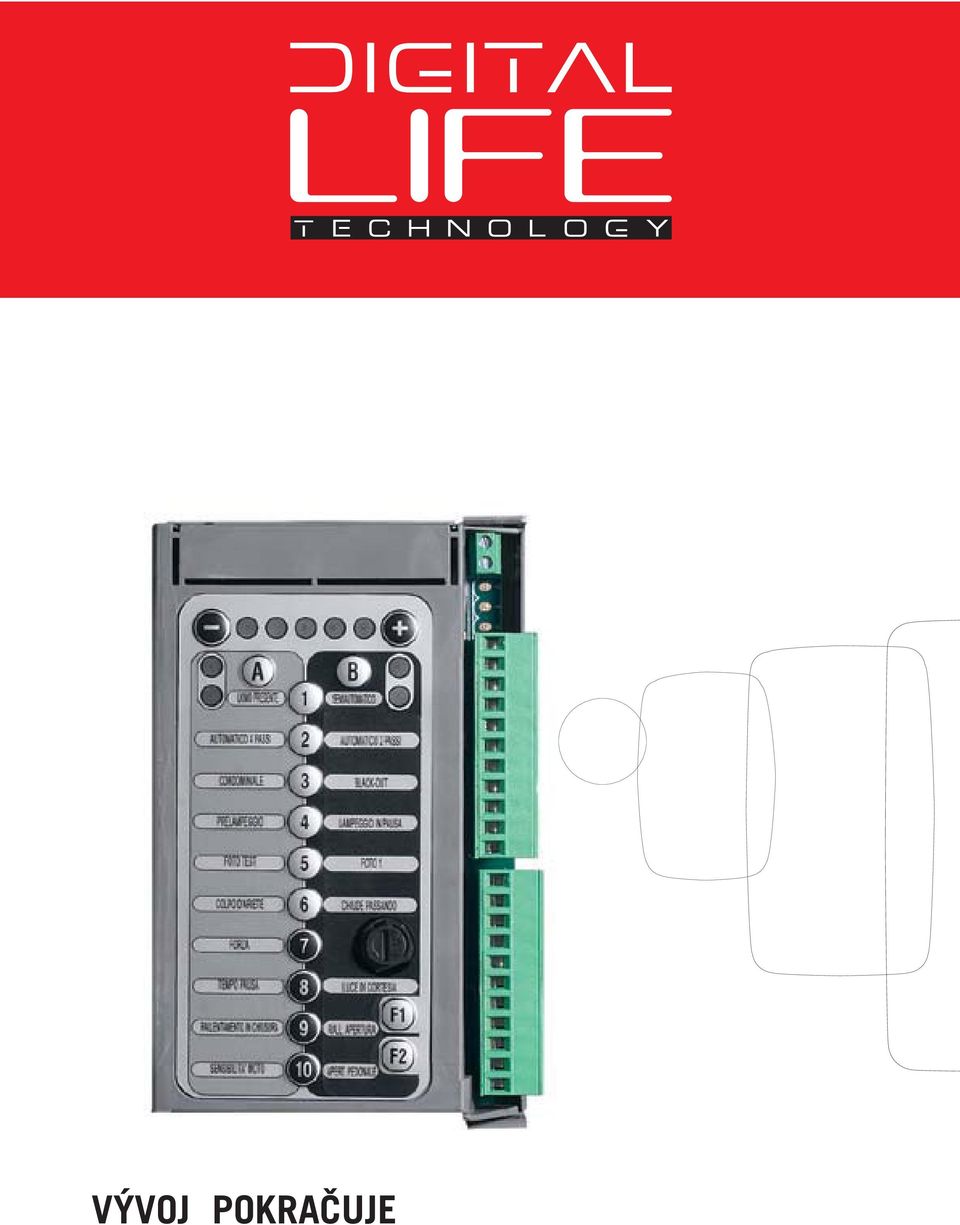

6 VÝVOJ POKRAČUJE

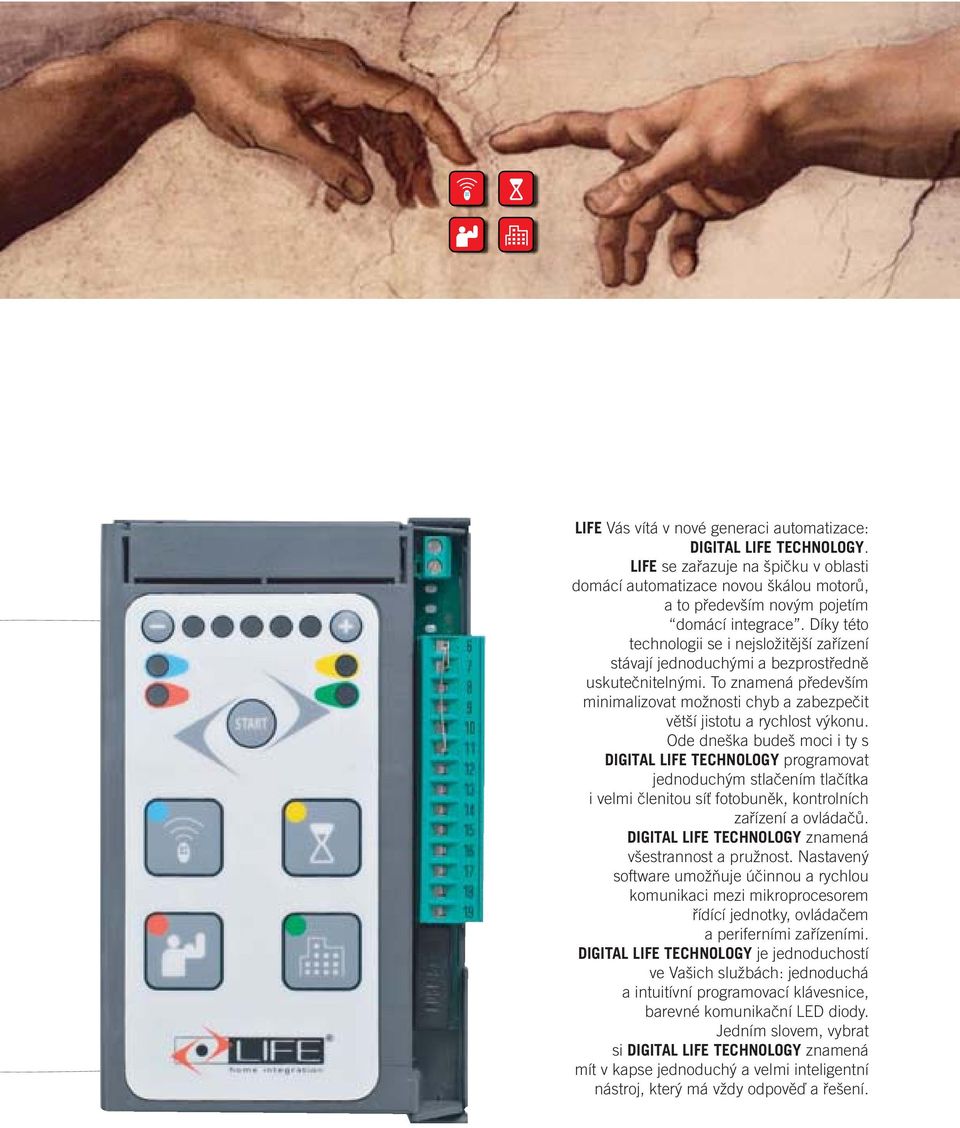

7 LIFE Vás vítá v nové generaci automatizace: DIGITAL LIFE TECHNOLOGY. LIFE se zařazuje na špičku v oblasti domácí automatizace novou škálou motorů, a to především novým pojetím domácí integrace. Díky této technologii se i nejsložitější zařízení stávají jednoduchými a bezprostředně uskutečnitelnými. To znamená především minimalizovat možnosti chyb a zabezpečit větší jistotu a rychlost výkonu. Ode dneška budeš moci i ty s DIGITAL LIFE TECHNOLOGY programovat jednoduchým stlačením tlačítka i velmi členitou síť fotobuněk, kontrolních zařízení a ovládačů. DIGITAL LIFE TECHNOLOGY znamená všestrannost a pružnost. Nastavený software umožňuje účinnou a rychlou komunikaci mezi mikroprocesorem řídící jednotky, ovládačem a periferními zařízeními. DIGITAL LIFE TECHNOLOGY je jednoduchostí ve Vašich službách: jednoduchá a intuitívní programovací klávesnice, barevné komunikační LED diody. Jedním slovem, vybrat si DIGITAL LIFE TECHNOLOGY znamená mít v kapse jednoduchý a velmi inteligentní nástroj, který má vždy odpověď a řešení.

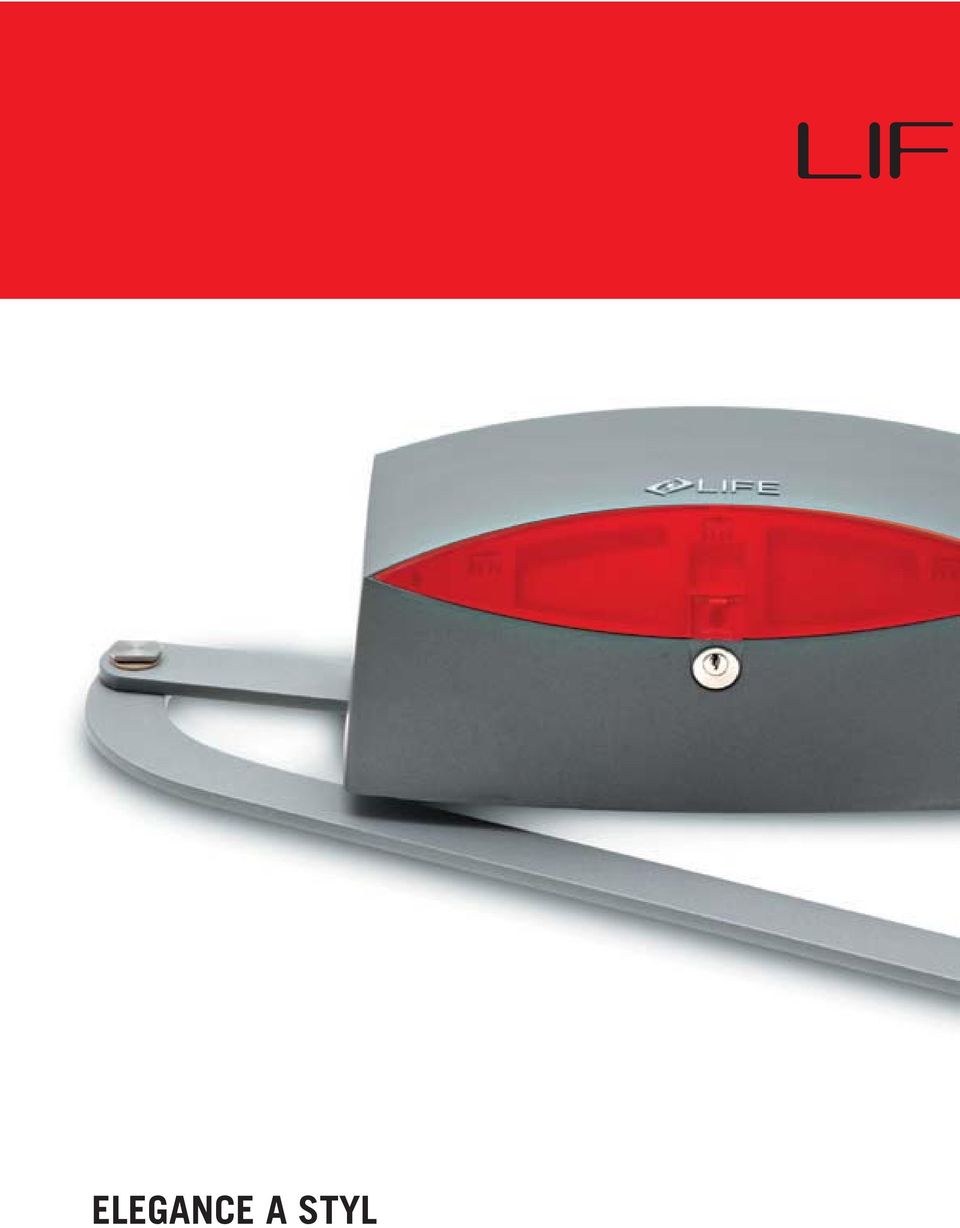

8 ELEGANCE A STYL

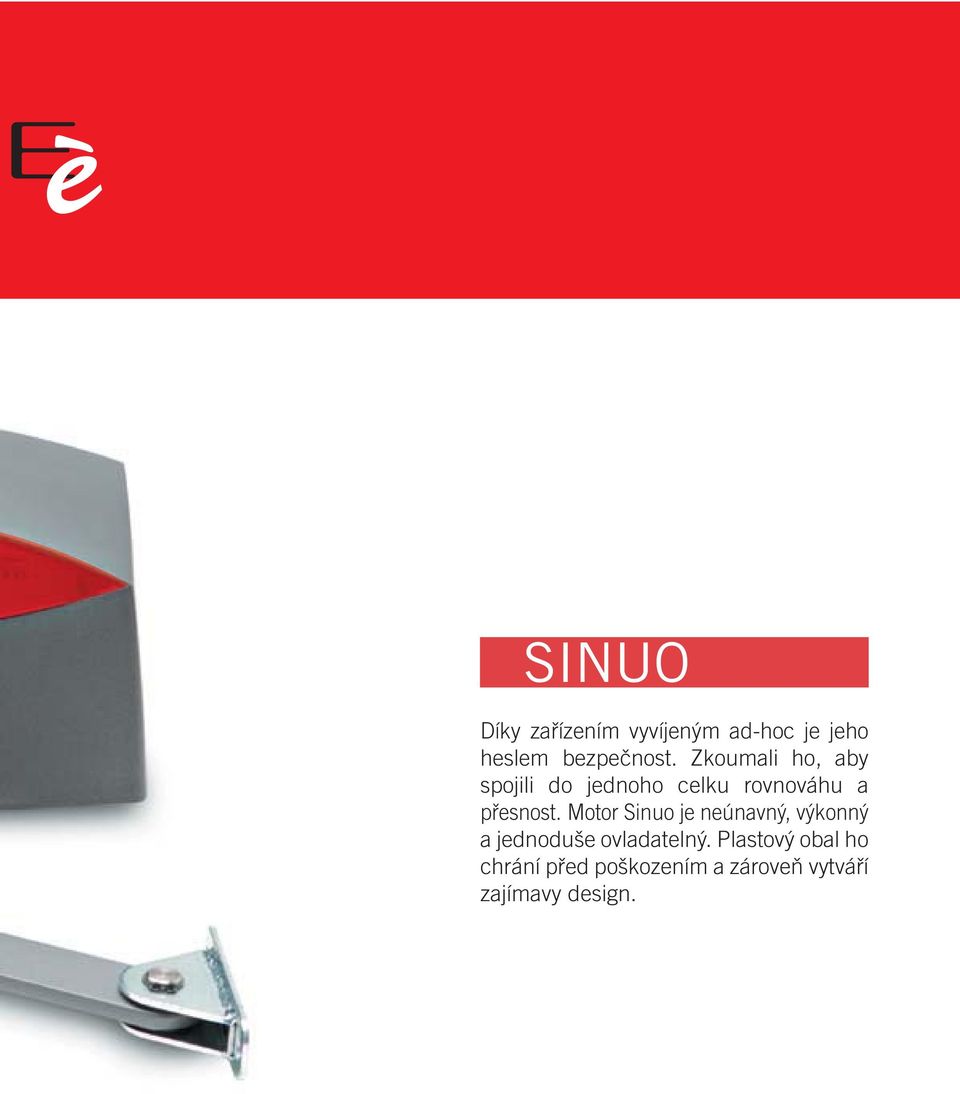

9 è SINUO Díky zařízením vyvíjeným ad-hoc je jeho heslem bezpečnost. Zkoumali ho, aby spojili do jednoho celku rovnováhu a přesnost. Motor Sinuo je neúnavný, výkonný a jednoduše ovladatelný. Plastový obal ho chrání před poškozením a zároveň vytváří zajímavy design.

10 všechno začíná něčím iracionálním, které kontroluje pravá hemisféra našeho mozku. Tam se rodí, dozrávají a rostou myšlenky a představy, dokud vzruch, který vyvolávají, nepřijde do duše a tam vybuchne do

11 design Tvořivost usměrňuje výbuchy

12 OPTIMO Automatizace křídlových brán

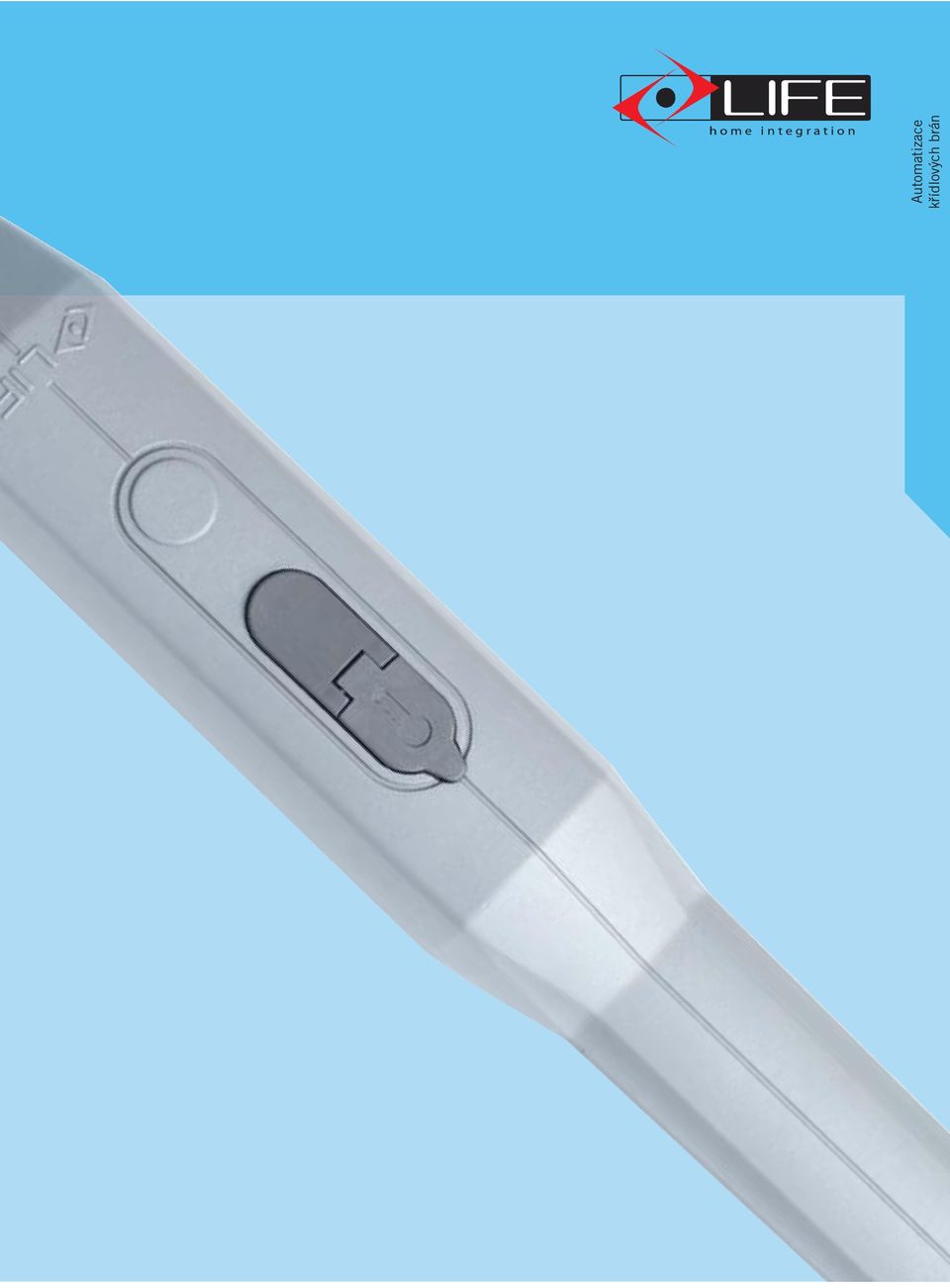

13 Automatizace křídlových brán

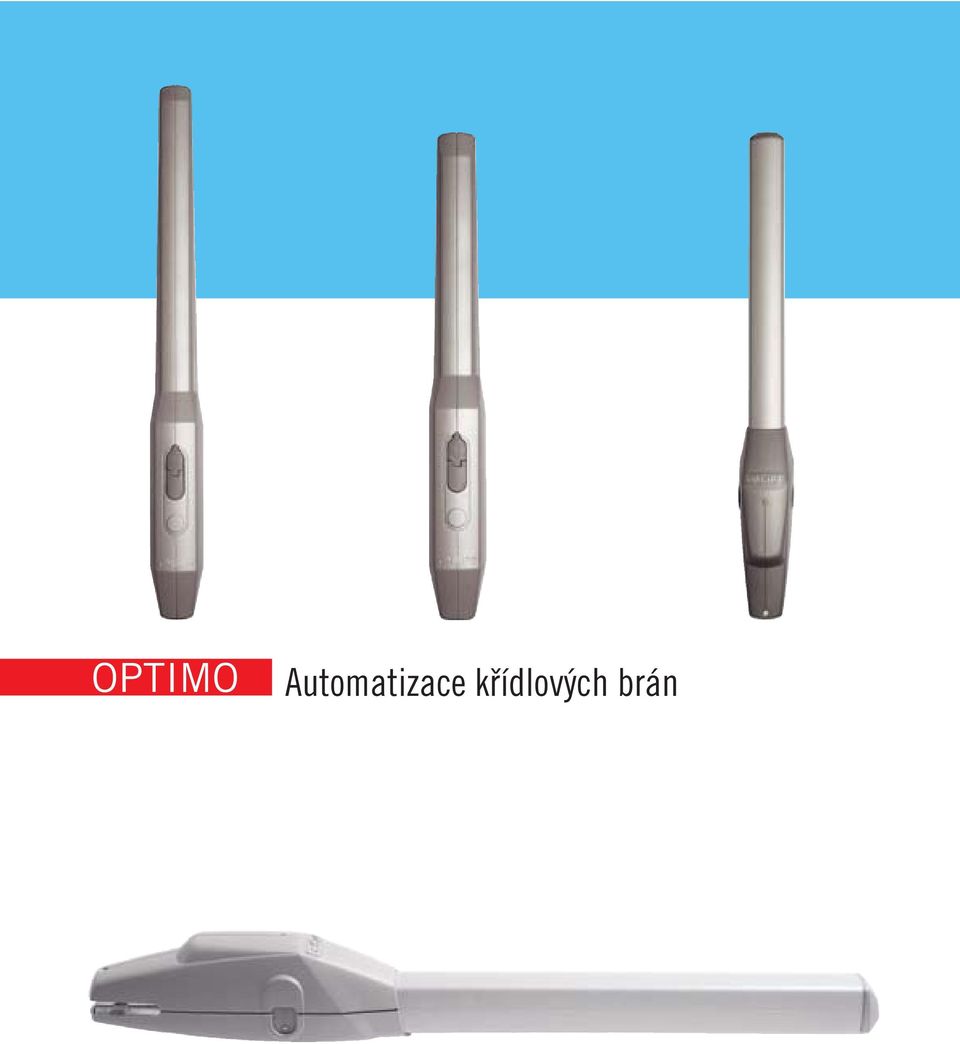

14 OPTIMO Automatizace křídlových brán

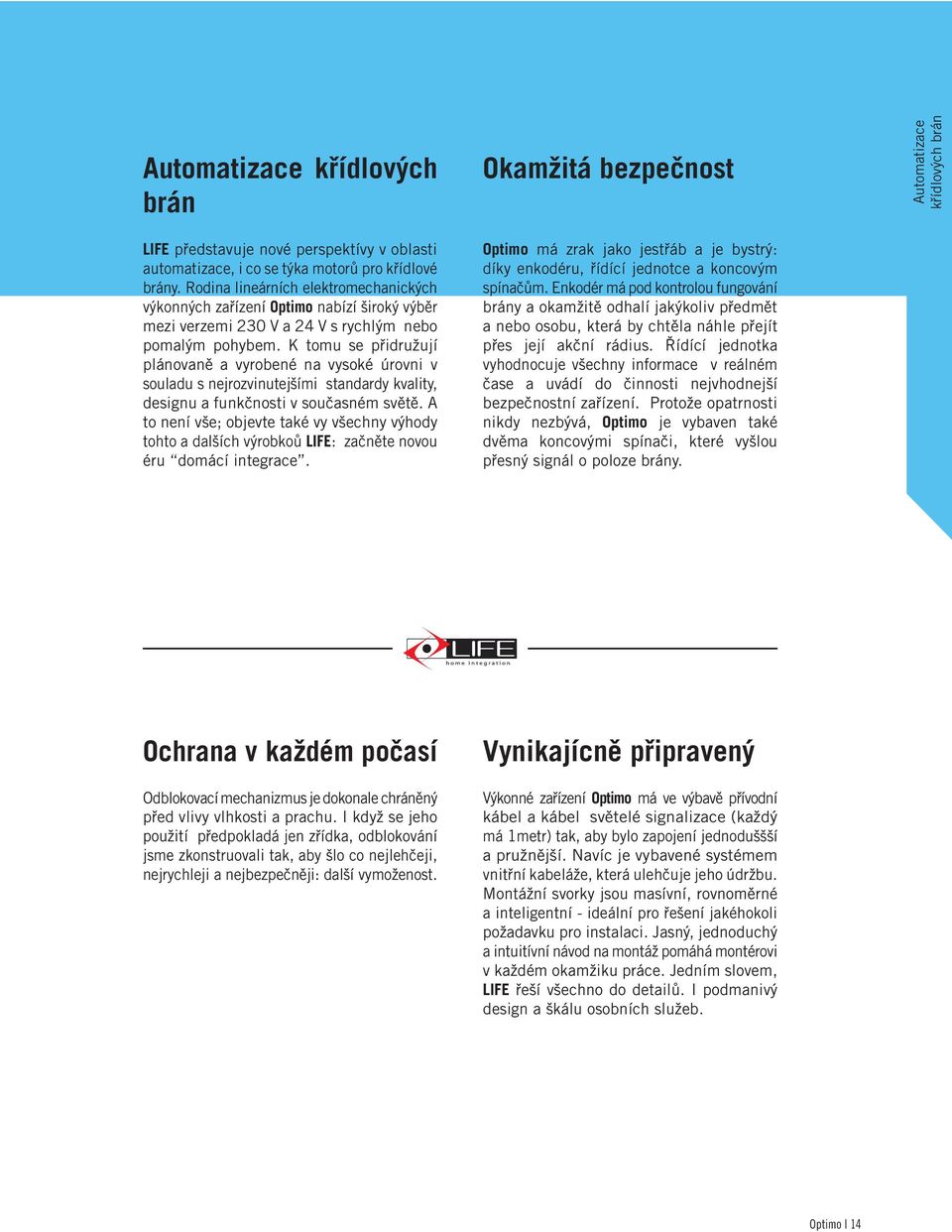

15 Automatizace křídlových brán LIFE představuje nové perspektívy v oblasti automatizace, i co se týka motorů pro křídlové brány. Rodina lineárních elektromechanických výkonných zařízení Optimo nabízí široký výběr mezi verzemi 230 V a 24 V s rychlým nebo pomalým pohybem. K tomu se přidružují plánovaně a vyrobené na vysoké úrovni v souladu s nejrozvinutejšími standardy kvality, designu a funkčnosti v současném světě. A to není vše; objevte také vy všechny výhody tohto a dalších výrobkoů LIFE: začněte novou éru domácí integrace. Okamžitá bezpečnost Optimo má zrak jako jestřáb a je bystrý: díky enkodéru, řídící jednotce a koncovým spínačům. Enkodér má pod kontrolou fungování brány a okamžitě odhalí jakýkoliv předmět a nebo osobu, která by chtěla náhle přejít přes její akční rádius. Řídící jednotka vyhodnocuje všechny informace v reálném čase a uvádí do činnosti nejvhodnejší bezpečnostní zařízení. Protože opatrnosti nikdy nezbývá, Optimo je vybaven také dvěma koncovými spínači, které vyšlou přesný signál o poloze brány. Automatizace křídlových brán Ochrana v každém počasí Odblokovací mechanizmus je dokonale chráněný před vlivy vlhkosti a prachu. I když se jeho použití předpokladá jen zřídka, odblokování jsme zkonstruovali tak, aby šlo co nejlehčeji, nejrychleji a nejbezpečněji: další vymoženost. Vynikajícně připravený Výkonné zařízení Optimo má ve výbavě přívodní kábel a kábel světelé signalizace (každý má 1metr) tak, aby bylo zapojení jednoduššší a pružnější. Navíc je vybavené systémem vnitřní kabeláže, která ulehčuje jeho údržbu. Montážní svorky jsou masívní, rovnoměrné a inteligentní - ideální pro řešení jakéhokoli požadavku pro instalaci. Jasný, jednoduchý a intuitívní návod na montáž pomáhá montérovi v každém okamžiku práce. Jedním slovem, LIFE řeší všechno do detailů. I podmanivý design a škálu osobních služeb. Optimo 14

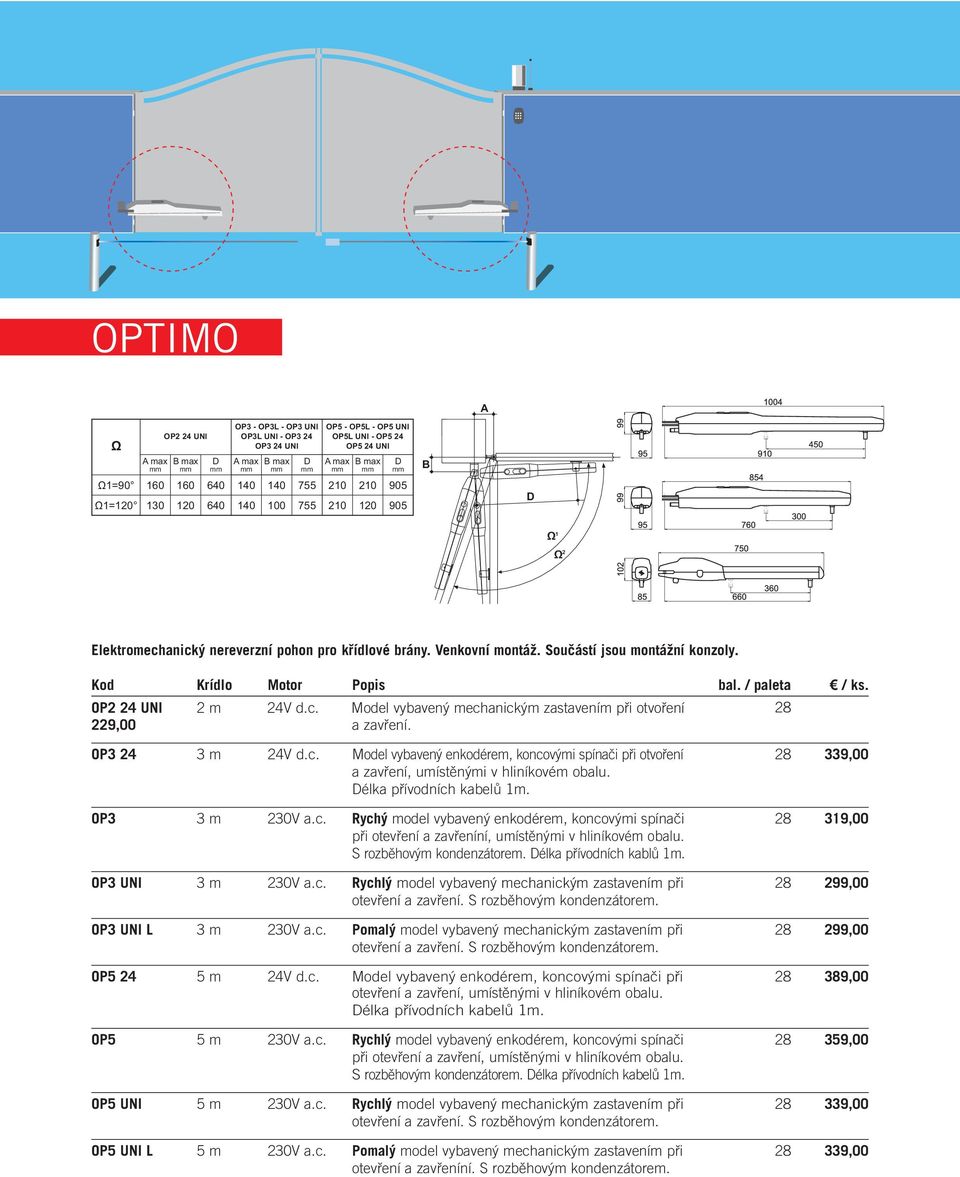

16 OPTIMO A Ω A max mm OP2 24 UNI B max mm D mm OP3 - OP3L - OP3 UNI OP3L UNI - OP3 24 OP3 24 UNI A max mm B max mm D mm OP5 - OP5L - OP5 UNI OP5L UNI - OP5 24 OP5 24 UNI A max mm B max mm D mm B Ω1=90 Ω1= D 1 Ω 2 Ω Elektromechanický nereverzní pohon pro křídlové brány. Venkovní montáž. Součástí jsou montážní konzoly. Kod Krídlo Motor Popis bal. / paleta / ks. OP2 24 UNI 2 m 24V d.c. Model vybavený mechanickým zastavením při otvoření ,00 a zavření. OP m 24V d.c. Model vybavený enkodérem, koncovými spínači při otvoření ,00 a zavření, umístěnými v hliníkovém obalu. Délka přívodních kabelů 1m. OP3 3 m 230V a.c. Rychý model vybavený enkodérem, koncovými spínači ,00 při otevření a zavřeníní, umístěnými v hliníkovém obalu. S rozběhovým kondenzátorem. Délka přívodních kablů 1m. OP3 UNI 3 m 230V a.c. Rychlý model vybavený mechanickým zastavením při ,00 otevření a zavření. S rozběhovým kondenzátorem. OP3 UNI L 3 m 230V a.c. Pomalý model vybavený mechanickým zastavením při ,00 otevření a zavření. S rozběhovým kondenzátorem. OP m 24V d.c. Model vybavený enkodérem, koncovými spínači při ,00 otevření a zavření, umístěnými v hliníkovém obalu. Délka přívodních kabelů 1m. OP5 5 m 230V a.c. Rychlý model vybavený enkodérem, koncovými spínači ,00 při otevření a zavření, umístěnými v hliníkovém obalu. S rozběhovým kondenzátorem. Délka přívodních kabelů 1m. OP5 UNI 5 m 230V a.c. Rychlý model vybavený mechanickým zastavením při ,00 otevření a zavření. S rozběhovým kondenzátorem. OP5 UNI L 5 m 230V a.c. Pomalý model vybavený mechanickým zastavením při ,00 otevření a zavřeníní. S rozběhovým kondenzátorem.

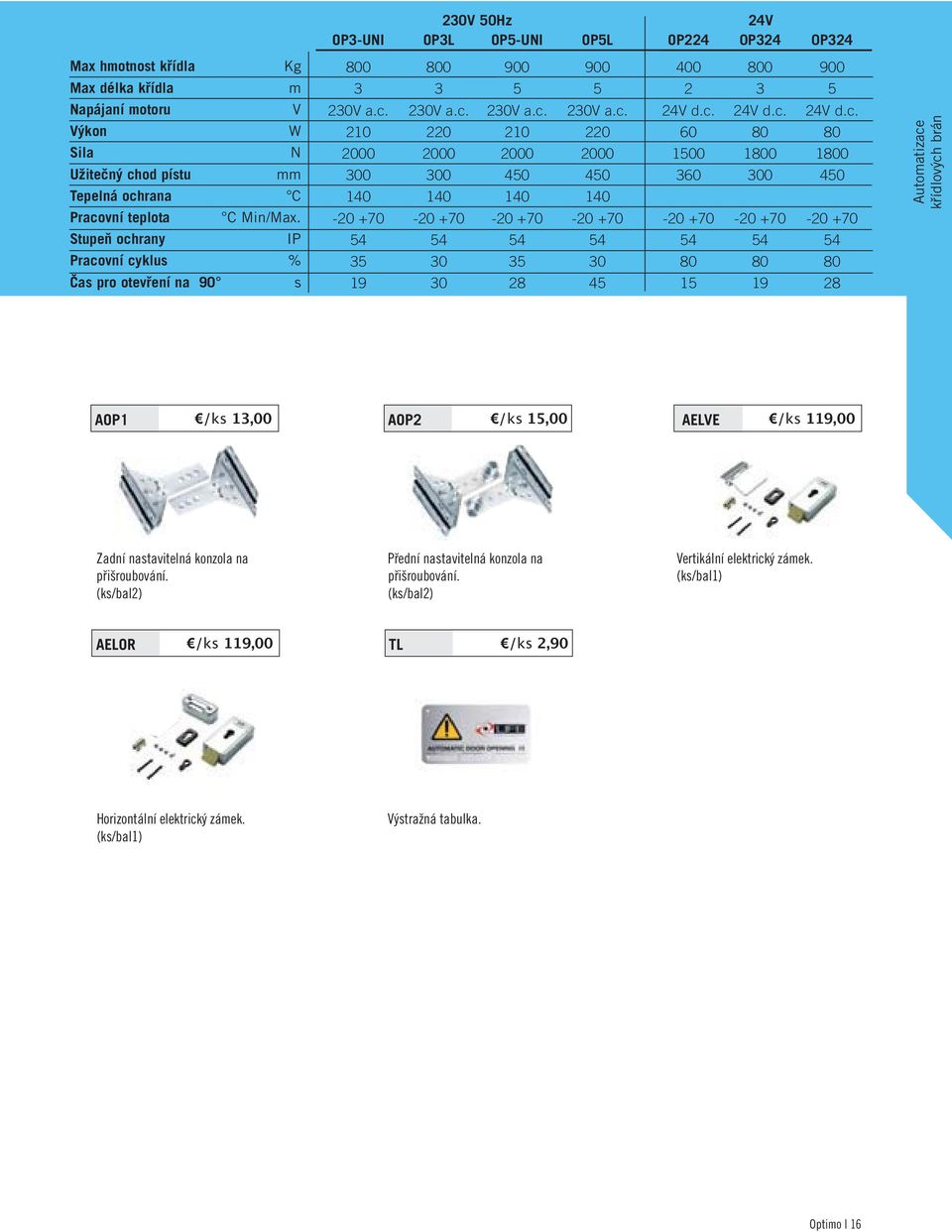

17 OP3-UNI 230V 50Hz OP3L OP5-UNI OP5L OP224 24V 0P324 0P324 Max hmotnost křídla Kg Max délka křídla m Napájaní motoru V Výkon W Sila N Užitečný chod pístu mm Tepelná ochrana C Pracovní teplota C Min/Max. Stupeň ochrany IP Pracovní cyklus % Čas pro otevření na 90 s V a.c V a.c V a.c V a.c V d.c V d.c V d.c Automatizace křídlových brán AOP1 /ks 13,00 AOP2 /ks 15,00 AELVE /ks 119,00 Zadní nastavitelná konzola na přišroubování. (ks/bal2) Přední nastavitelná konzola na přišroubování. (ks/bal2) Vertikální elektrický zámek. (ks/bal1) AELOR /ks 119,00 TL /ks 2,90 Horizontální elektrický zámek. (ks/bal1) Výstražná tabulka. Optimo 16

18 Sada 24V pro automatizaci dvoukřídlových brán do 2 metrů SETUP OPTIMO FIDO2 2 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SPL24 1 maják Str. 127 SKANX 1 anténa a koaxiální kábel Str. 127 GE UNI 24R 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohon Sad v paletě /sada SETUP OP2 24 UNI m OP2 24 UNI ,00 FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SKANT 1 anténa a koaxiální kábel Str. 127 GE UNI 24R 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohon Sad v paletě /sada SETUP OP2 24 UNI S 2 m OP2 24 UNI ,00

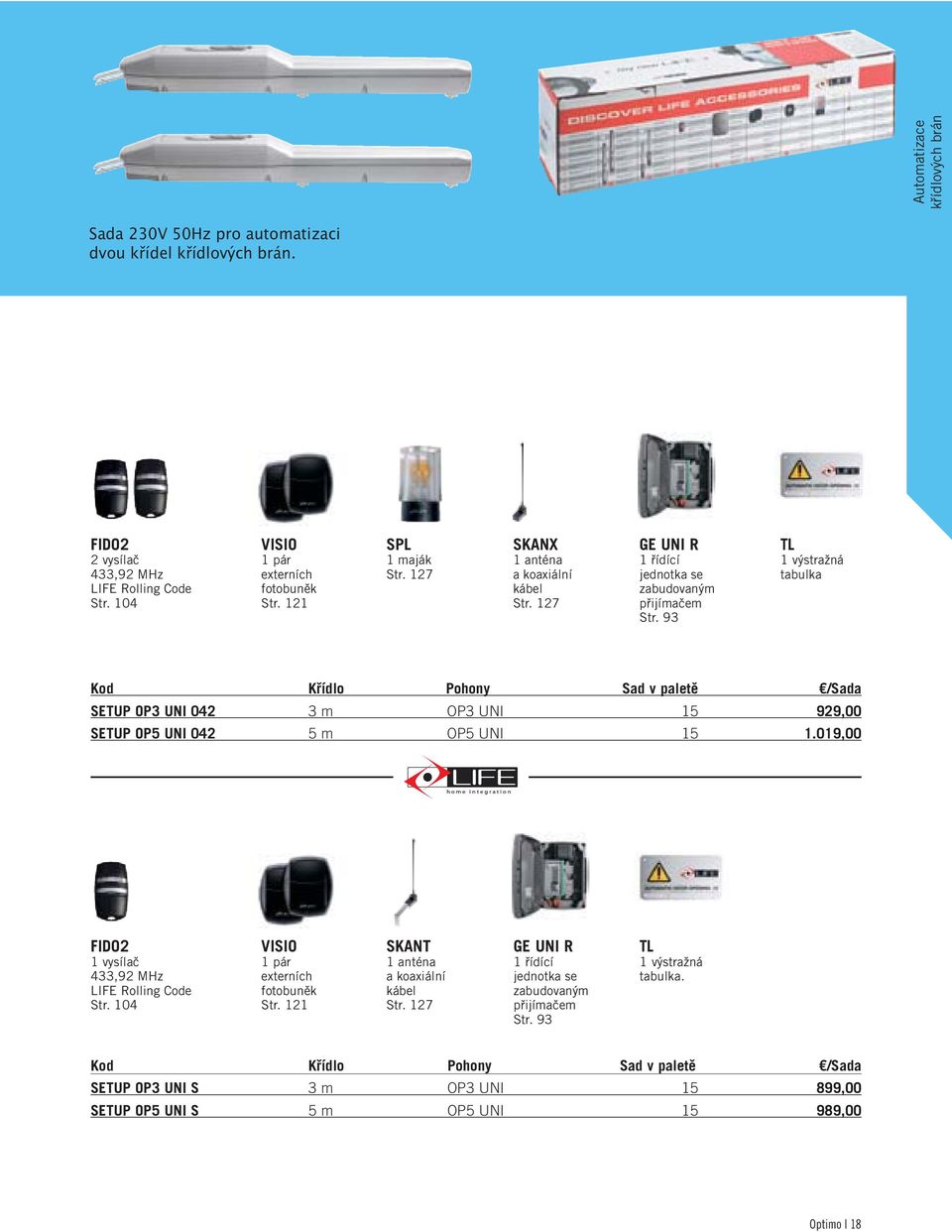

19 Automatizace křídlových brán Sada 230V 50Hz pro automatizaci dvou křídel křídlových brán. FIDO2 2 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SPL 1 maják Str. 127 SKANX 1 anténa a koaxiální kábel Str. 127 GE UNI R 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka Kod Křídlo Pohony Sad v paletě /Sada SETUP OP3 UNI m OP3 UNI ,00 SETUP OP5 UNI m OP5 UNI ,00 FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SKANT 1 anténa a koaxiální kábel Str. 127 GE UNI R 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohony Sad v paletě /Sada SETUP OP3 UNI S 3 m OP3 UNI ,00 SETUP OP5 UNI S 5 m OP5 UNI ,00 Optimo 18

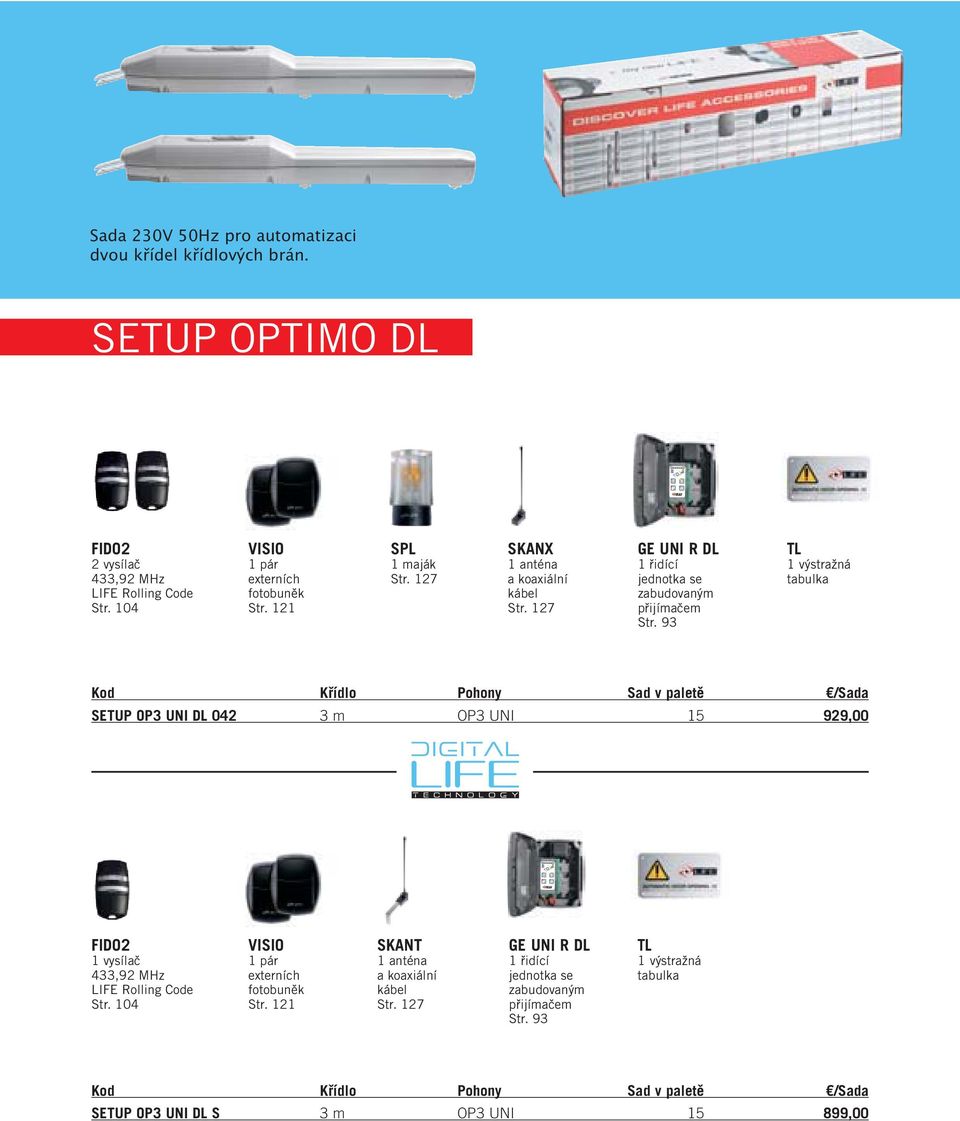

20 Sada 230V 50Hz pro automatizaci dvou křídel křídlových brán. SETUP OPTIMO DL FIDO2 2 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SPL 1 maják Str. 127 SKANX 1 anténa a koaxiální kábel Str. 127 GE UNI R DL 1 řidící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka Kod Křídlo Pohony Sad v paletě /Sada SETUP OP3 UNI DL m OP3 UNI ,00 FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SKANT 1 anténa a koaxiální kábel Str. 127 GE UNI R DL 1 řidící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka Kod Křídlo Pohony Sad v paletě /Sada SETUP OP3 UNI DL S 3 m OP3 UNI ,00

21 Automatizace křídlových brán Všestranná technologie jedním prstem LIFE Vás vítá v nové generaci automatizace: DIGITAL LIFE TECHNOLOGY. LIFE se zařazuje na špičku v oblasti domácí automatizace novou škálou motorů, a to především novým pojetím domácí integrace. Díky této technologii se i nejsložitější zařízení stávají jednoduchými a bezprostředně uskutečnitelnými. To znamená především minimalizovat možnosti chyb a zabezpečit větší jistotu a rychlost výkonu. Ode dneška budeš moci i ty s DIGITAL LIFE TECHNOLOGY programovat jednoduchým stlačením tlačítka i velmi členitou síť fotobuněk, kontrolních zařízení a ovládačů. DIGITAL LIFE TECHNOLOGY znamená všestrannost a pružnost. Nastavený software umožňuje účinnou a rychlou komunikaci mezi mikroprocesorem řídící jednotky, ovládačem a periferními zařízeními. DIGITAL LIFE TECHNOLOGY je jednoduchostí ve Vašich službách: jednoduchá a intuitívní programovací klávesnice, barevné komunikační LED diody. Jedním slovem, vybrat si DIGITAL LIFE TECHNOLOGY znamená mít v kapse jednoduchý a velmi inteligentní nástroj, který má vždy odpověď a řešení. Optimo 20

22 ARMOR Automatizace křídlových brán

23 Automatizace křídlových brán

24 ARMOR Automatizace křídlových brán

25 Automatizace křídlových brán LIFE představuje nové perspektivy sektoru automatizace i co se týká motoroů pro křídlové brány. Rodina elektromechanických výkonných zařízení s členitým ramenem Armor nabízí široké možnosti výběru mezi verzemi 24V d.c. To je výsledkem plánování a vyrobení na vysoké úrovni v souladu s nejrozvinutejšími standardy kvality, designu a funkčnosti v současném světě. Ale to není všechno; objevte i Vy všechny výhody tohto a dalších výrobků LIFE: začněte novou éru domácí integrace. Novinka konstruovaná tak, aby vydržela Modely Armor jsou navrženy a vyrobeny tak, aby se nešetřilo na kvalitě. Konstrukce je vyrobena tlakovým litím z hliníku s vysokou hustotou, která představuje lehký a zároveň stály materiál. Vnější obal, vizitka výrobku LIFE, je nedeformovatelný. Hřídel motoru a základní převody jsou v kluzných ložiscích - lůžkách a pánvích větších rozměrů, aby se zajistila co největší mohutnost a životnost. Automatizace křídlových brán Okamžitá bezpečnost Armor má zrak jako jastřáb a je bystrý: díky enkodéru, řídící jednotce a koncákům. Enkodér má pod kontrolou fungování brány a okamžitě odhalí jakýkoliv předmět nebo osobu, která by chtěla náhle přejít přes jeho akční rádius. Řidící jednotka vyhodnocuje všechny informace a v reálném čase uvádí do činnosti nejvhodnejší bezpečnostní opatření. A protože opatrnosti není nikdy dost, Armor je vybaven i dvěma koncovými spínači, ktoré vyšlou přesný signál o poloze brány. Jednoduchá instalace, okamžitá integrace Software a systém zapojení zjednodušují instalaci fotobuněk, transponderu, digitálních přepínačů a jiných ovládacích zařízení. Jen tři kroky na nastavení instalace: inteligentní nástroj schopný vždy a za každých okolností poskytnout odpověď a řešení na požadavky instalace a použití. Jasný, jednoduchý a intuitívní návod na montáž přispívá ke zkrácení času potřebného na instalaci. S kvalitou, designem a osobními službami LIFE dosáhnete nejvyšší stupeň techniky a spokojnosti. Armor 24

26 ARMOR Min. 120 mm (90 ) Min. 260 mm (120 ) 210 mm max Min. 410 mm Elektromechanický nereverzní pohon s pohyblivým ramenem pro křídlové brány. Venkovní montáž. Kod Křídlo Motor Popis ks/paleta /ks ARO 24 2 m 24V d.c. Nereverzní pohon. Model vybavený enkodérem, koncovými ,00 spínači při otevření a zavření. Řídící jednotka není integrovaná v pohonu. AR2 24P 2 m 24V d.c. Nereverzní pohon. Model vybavený enkodérem, koncovými ,00 spínači při otevření a zavření. Řidící jednotka (RG2 24P) pro jeden nebo dva motory se zabudovaným přijímačem 433,92 MHz LIFE integrovaná v pohonu. ARO 24 UNI 2 m 24V d.c. Nereverzní pohon. Model vybavený mechanickým zastavením ,00 při otevření a zavření. Bez řídící jednotky AR2 24P UNI 2 m 24V d.c. Nereverzní pohon. Model vybavený mechanickým zastavením ,00 při otevření a zavření. Řídící jednotka (RG UNI 24R) pro jeden nebo dva pohony se zabudovaným přijímačem 433,92 MHz LIFE integrovaná v pohonu.

27 ARO 24 / ARO 24 UNI AR2 24P / AR2 24P UNI Max hmotnost křídla kg Max délka křidla m 2 2 Síťové napětí V 230V 50 Hz 230V 50 Hz Napájení motoru V 24V d.c. 24V d.c. Výkon W Moment Nm Pracovní teplota C Min/Max Stupeň ochrany IP Pracovní cyklus % Čas pro otevření na 90 s Automatizace křídlových brán ARMAX /ks 99,00 ASECAR /ks 20,00 DOS /ks 89,00 Kloubové rameno. (ks/bal1) Venkovní odblokovací zařízení s ocelovým lankem. (ks/bal1) Klíčový spínač s mechanizmem odblokování ocelovým lankem. (ks/bal1) AELVE /ks 119,00 AELOR /ks 119,00 AGECH /ks 39,00 Vertikální elektrický zámek. (ks/bal1) Horizontální elektrický zámek. (ks/bal1) Doplňkový napájecí kábel na dobíjení baterie pro řídící jednotky série P. (ks/bal1) AGE12 /ks 49,00 TL /ks 2,90 Baterie 12V - 2,3 Ah. (ks./bal.1) Výstražná tabulka. Armor 26

28 Sada 24 V pro automatizaci dvou křídel křídlových brán do 2 metrů. SETUP ARMOR FIDO2 2 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SPL24 1 maják Str. 127 SKANX 1anténa a koaxiální kábel Str. 127 RG2 24P 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohony Sad v paletě /Sada SETUP ARMOR m AR0 24 a AR2 24P ,00 FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SKANXT 1anténa a koaxiální kábel Str. 127 RG2 24P 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohony Sad v paletě /Sada SETUP ARMOR S 2 m AR0 24 a AR2 24P ,00

29 Automatizace křídlových brán Setup 24 V completo per l automazione di cancelli a due ante a battente fino a 2 metri. FIDO2 2 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SPL24 1 maják Str. 127 SKANX 1anténa a koaxiální kábel Str. 127 RG UNI 24 R 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohony Sad v paletě /Sada SETUP ARMOR UNI m AR0 24 a AR2 24P UNI ,00 FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SKANT 1anténa a koaxiální kábel Str. 127 RG UNI 24 R 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohony Sad v paletě /Sada SETUP ARMOR UNI S 2 m AR0 24 UNI a AR2 24P UNI ,00 Armor 28

30 SINUO Automatizace křídlových brán

31 Automatizace křídlových brán

32 SINUO Automatizace křídlových brán

33 Automatizace křídlových brán Sinuo automatizace pro křídla do 5 metrů uspokojí každý požadavek. Navržený s napájaním na 230 V, dosahuje najvyšší stupeň bezpečnosti. Spojuje maximální odolnost, výkonnost a mohutnost s příjemným moderním dizajnem. K tomu se přiřazují plánovaně a vyrobené na vysoké úrovni v souladu s najrozvinutejšími standarty kvality, dizajnu a funkčnosti v současném světě. Navržený tak, aby vydržel dlouho Od počátečního plánu po hotový výrobek - modely Sinuo se skoumají do nejmenších detailů, aby vám v současnosti zajistily najlepší výkon. Konstrukce se skládá z dvou tlakově odlívaných obalů z hliníku s vysokou hustotou: vrchol lehkosti a neporušitelnosti. Správná tloušťka a přesné vyrobení obalů zaišťuje stabilitu a mohutnost která je schopná obstát v jakékoliv zkoušce. Zvláštní pozornost se věnovala výrobě mechaniky pohonu, což umožňuje tiché otáčení. Automatizace křídlových brán Funkčnost na prvním místě LIFE myslel na všechno, aby užívatelům zlepšil život, ale také aby ulehčil práci montérům. Od ochranného obalu, který se dá sejmout díky dvěma lehko dostupným šroubkům, až po odblokovací zařízení, které je dokonale chráněno před vniknutím vody, hliny a jinými cizími předměty. I když se jeho použití předpokládá jen zřídka, mechanická část odblokovaní byla řešena tak, aby byla co nejjednoduchší, pohybovala se co najlehčeji a byla bezpečná: vymoženost nevyšší. Jednoduchost především LIFE pozná konkrétní požadavky montérů: proto zkoumá každý detail, aby jim ulehčila, zjednodušila a zpříjemnila práci. Návod na montáž je jasný, celistvý, čitelný a krok za krokem pracovníka naviguje. Takto se ušetří čas a námaha a dosáhne se dokonalého výsledku: další výhoda výrobků LIFE. Kromě úplného výběru řešení je tu také škála osobních obchodních a technických služeb. Sinuo 32

34 SINUO A Max C Max B Max Elektromechanický nereverzní pohon s pohyblivým ramenem pro křídlové brány. Vonkajšia montáž. Kod Křídlo Motor Popis ks/palete /ks SIN 5 UNI 5 m 230V a.c. Nereverzní pohon. Model s koncovými spínači při otevření ,00 a zavření. Řídící jednotka není integrovaná v pohonu.

35 SINUO Max hmotnost křídla kg 600 Max délka křídla m 5 Napájaní motoru V 230 V 50 Hz Příkon W 220 Moment Nm 350 Pracovní teplota C Min/Max Stupeň ochrany IP 44 Pracovní cyklus % 30 Čas pro otevření na 90 s 13 Rychlost ot./min. 1,7 Tepelná ochrana C 140 Automatizace křídlových brán ARMAX XL /ks 109,00 ASECAR /ks 20,00 DOS /ks 89,00 Zvětšené pohyblivé rameno. (ks/bal1) Venkovní odblokovací zařízení s ocelovým lankem. (ks/bal1) Klíčový spínač s mechanizmem odblokování ocelovým lankem. (ks/bal1) AELVE /ks 119,00 AELOR /ks 119,00 GE UNI R /ks 189,00 Vertikální elektrický zámek. (ks/bal1) Horizontální elektrický zámek. (ks/bal1) Řidící jednotka. (ks/bal1) TL /Pz. 2,90 Výstražná tabulka. Sinuo 34

36 ERGO Automatizace křídlových brán

37 Automatizace křídlových brán

38 ERGO Automatizáce křídlových brán

39 Automatizace křídlových brán Nová značka domácí integrace, nové jméno mezi podzemními motory pro křídlové brány: LIFE představuje Ergo. Tato nová celistvá rodina výrobků nabízí široký výběr řiešení: od verze 230V s pomalým a nebo rýchlym pohybem po verzi 24V. Navíc zaručuje kvalitu přednostního plánování, odolnost a mohutnost nejlepších materiálů, bezpečnost a funkčnost vyvinuté elektroniky. Kdto si vyberie LIFE, otvírá dveře budoucnosti automatizace. Konec konců, kvalitu je vidět Ergo znamená větší kvalitu a starostlivost o detaily v systému určeném na to, aby dlouho vydržel. Konstrukce je z tlakově odlévaného hliníku s vysokou hustotou, což zaručuje nižší váhu a nezničitelnost. Obal pohonu je vyrobený tlakovým odlévaním a lakovaný epoxidovým práškem. Dvě základová puzdra pravidelného tvaru jsou z pozinkované oceli (s meděnou částí, která ji déle ochráni) nebo z neoxidující oceli. Zesílené dno má drenážní díry s plastovými uzávěry, které zabraňují vstupu cizího materiálu po dobu uvádění do provozu. Automatizace křídlových brán Dokonalé převody Odblokovací mechanizmus je dokonale chráněn před vniknutím vody, hlíny a cizích těles. I když se jeho používání předpokladá jen zřídka, mechanická část odblokování byla řešena tak, aby byla co nejjednodušší, pohybovala se co nejlehčeji a byla bezpečná: výhoda nejvyšší. Jako ostatní modely LIFE, i Ergo disponuje zabudovaným systémem složený z enkodéru, který odhalí jakoukoliv, i náhlou překážku během pohybu brány a elektronickou řídící jednotkou, která v reálnem čase vykoná případná potřebná bezpečnostní opatření. K enkodéru je možné přidat příslušné koncové spínače: odpoveď pro každý případ. Otvíraní křídla je kontrolováno na 90 nebo 110 systémem lehce nastavitelných osmihranných závitů; stejnou vymoženost předpokládá i zarážka uzávěru. Vynikajícně vybavený LIFE zjednodušuje život i práci montérům: model Ergo je vybavený jasným, celistvým a intuitívním návodem na montáž, který krok za krokom sleduje a pomáha uvedení zařízení do provozu. K tomu se přidává kvalita schopna uspokojit i nejnáročnější užívatele a škála služeb na míru: vstoupit do nové éry domácí integrace nebylo nikdy tak jednoduché. Ergo 38

40 ERGO Elektromechanický nereverzní pohon pro křídlové brány. Podzemní montáž. Kod Křídlo Motor Popis ks/paleta /ks ER m 24V d.c. Nereverzní pohon mazaný vazelinou, vybavený mechanickou ,00 zarážkou otvoření a zavření. Model vybavený enkodérem. Délka přívodného káblu 2,5 m. ER4 3 m 230V a.c. Rychlý nereverzní pohon mazaný vazelinou, vybavený ,00 mechanickou zarážkou otvoření a zavření. Model vybavený enkodérem. Délka přívodního káblu 2,5 m. S rozběhovým kondenzátorem. ER4L 3 m 230V a.c. Pomalý nereverzní pohon mazaný vazelinou, vybavený ,00 mechanickou zarážkou otevření a zavření. Model vybavený enkodérem. Délka přívodného káblu 2,5 m. S rozběhovým kondenzátorem. ER4B 3 m 230V a.c. Rychlý nereverzní pohon mazaný olejem, vybavený mechanickou ,00 zarážkou otevření a zavření. Model vybavený enkodérem. Délka přívodního káblu 2,5 m. S rozběhovým kondenzátorem. ER4 UNI 3 m 230V a.c. Rychlý nereverzní pohon mazaný vazelinou, vybavený ,00 mechanickou zarážkou otevření a zavření. Model vybavený enkodérem. Délka přívodního káblu 2,5 m. S rozběhovým kondenzátorem.

41 Max hmotnost křídla Kg Max délka křídla m Napájaní motoru V Výkon W Moment Nm Typ mazání Typ Tepelná ochrana C Pracovní teplota C Min/Max. Stupeň ochrany IP Čas pro otavření na 90 s Pracovní cyklus % 230V 50Hz 24V ER4 / ER4 UNI ER4L ER4B ER V a.c. 230V a.c Vazelina Vazelina V a.c. 24V d.c Olej Vazelina Automatizace křídlových brán ERG /ks 169,00 ERGX /ks 299,00 AMA2 /ks 59,00 Základový box vybavený podpěrami, uzávěry, pákami a šrouby. Nezahrnuje odblokovací systém. Provedení pozinkovaná ocel. Základový box vybavený podpěrami, uzávěry, pákami a šrouby. Nezahrnujje odblokovací systém. Provedení nerez. Odblokování s trojhranným klíčem (ks/bal1) AELVE /ks 119,00 AELOR /ks 119,00 AER1 /ks 109,00 Vertikální elektrický zámek. (ks/bal1) Horizontální elektrický zámek. (ks/bal1) Řetězový převod na otvírání do 180. (pre ERG, ERGX) (ks/bal1) TL /ks 2,90 Výstražná tabulka. Ergo 40

42 ACER Automatizace posuvných brán

43 Automatizace posuvných brán

44 ACER Automatizace posuvných brán

45 Automatizace posuvných brán Od nového představitele v oblasti automatizace, nová škála motorů pro posuvné brány: LIFE představuje Acer. Ve verzích 230V nebo 24V, pro brány až do 400, 600 a 1000 Kg. Tato rodina elektromechanických výkonných zařízení spojuje široký výběr s přesným plánovaním v každém detailu, na nejvyšší, dnes dosahované úrovně kvality, estetiky a funkčnosti. Vybrat si LIFE znamená překročit každý den nový práh domácí integrace : vstupte i vy do světa bezpečnosti, výhod a emocí. Myšlienky a materiály, které přetrvávají Pokud jde o odolnost, bezpečnost a důkladné zpracování, Acer představuje novou koncepci zapracovanou do osvědčených materiáloů a řešení. Konstrukce z tlakově odlévaného hliníku nabízí maximální lehkost, a také zabezpečuje dokonalou stálost vůči povětrnostním vlivům. Odolný venkovní obal chrání před nárazy a nepohodou, jak elektronické, tak mechanické části. Tyto mají vynikající technické vlastnosti: celé tělo motoru je lakované epoxidovým práškem, zatímco mohutné převody jsou vyrobeny ze zvláštních materiálů. Automatizace posuvných brán Navíc dotyk jednoduchosti Všechny funkce brány můžeme velmi jednoduše libovolně naprogramovat podle vlastních požadavků a podle typu použití. Ovládací panel přímo zabudovaný do ochranného obalu řídící jednotky je pohodlně dosažitelný a funguje obzvlášť intuitívně. Navíc Přítomnst dvou přednastavených programů dovoluje používat zařízení ihned: bezprostředně po instalaci. Především klid Kromě inovace je jedním ze základních pojmů filozofie LIFE bezpečnost: proto jsou všechny modely vybaveny enkodérem a koncovými spínači. Jajich funkcí je kontrolovat v každém okamžiku polohu a rychlost brány a označit přítomnost případných překážek řídící jednotce. Ta okamžitě uvede do činnosti opatření, které zabrání každé nepříjemnosti. Pokud by ani to nestačilo, jsou tu ještě koncové spínače, které zaručují dvojnásobnu ochranu. Acer 44

46 ACER Elektromechanický nereverzní pohon pro posuvné brány. VVenkovní montáž. Kod Křídlo Motor Popis ks/paletě /ks AC4 400 Kg 230V a.c. Model vybavený enkodérem, elektromechanickými koncovými ,00 spínači a řídící jednotkou (RG1A). Elektrické ovládání motoru. AC4 M 400 Kg 230V a.c. Model vybavený enkodérem, magnetickými koncovými ,00 spínači a řídící jednotkou (RG1A). Elektrické ovládání motoru. AC Kg 24V d.c. Model vybavený enkodérem, elektromechanickými ,00 koncovými spínači a řídící jednotkou (RG1A 24). AC6 24M 600 Kg 24V d.c. Model vybavený enkodérem, magnetickými koncovými ,00 spínači a řídící jednotkou (RG1A 24). AC6 600 Kg 230V a.c. Model vybavený enkodérem, elektromechanickými koncovými ,00 spínači a řídící jednotkou (RG1A). Elektrické ovládání motoru. AC6 M 600 Kg 230V a.c. Model vybavený enkodérem, magnetickými koncovými ,00 Spínači a řídící jednotkou (RG1A). Elektrické ovládáníe motoru. AC Kg 24V d.c. Model vybavený enkodérem, elektromechanickými Koncovými ,00 spínači a řídící jednotkou (RG1A 24). Bronzovo-hliníkové převody. AC8 24M 800 Kg 24V d.c. Model vybavený enkodérem, magnetickými koncovými ,00 Spínači a řídící jednotkou (RG1A 24). Bronzovo-hliníkové převody. AC Kg 230V a.c. Model vybavený enkodérem, elektromechanickými koncovými ,00 spínači a řídící jednotkou (RG1A). Elektrické ovládání motoru. Bronzovo-hliníkové převody. AC10M 1000 Kg 230V a.c. Model vybavený enkodérem, magnetickými koncovými ,00 Spínači a řídící jednotkou (RG1A). Elektrické ovládání motoru. Bronzovo-hliníkové převody.

47 Max hmotnost křídla Kg Napájení motoru V Příkon W Moment N Mazání Tipo Tepelná ochrana C Pracovní teplota C Min/Max Stupeň ochrany IP Rychlost m/min Pracovní cyklus % Výška ozubeného kola (h) mm 230V 50Hz 24V AC4/AC4R AC6/AC6R AC10 AC4 24P AC6 24 AC V a.c Vazelína V a.c Vazelína V a.c Vazelína V d.c Vazelína V d.c Vazelína V d.c Vazelína AACO /Metrů 14,00 AAC1 /Metrů 17,90 AAC3 /Metrů 21,90 Automatizace posuvných brán Ozubený hřeben M4, 26x10x500 z nylonu a ocele, se šrouby. (metrů/bal5) Ozubený hřeben M4, 25x20x1000 z nylonu, s ocelovým jadrem, se šroubyi. (metrů/bal10) Pozinkovaný ozubený hřeben M4, 30x12x1000 se šrouby a vymezovacími podložkami. (metroů/bal10) AGECH /ks 39,00 AGE12 /ks 49,00 TL /ks 2,90 Doplňkový napájací kábel na dobíjení baterie pro řídící jednotky série P. (ks/bal1) Baterie 12V - 2,3 Ah. (ks/bal1) Výstražná tabulka. Acer 46

48 Sada 230V 50Hz pro automatizaci brán s jedním posuvným křídlem. SETUP ACER FIDO2 2 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SPL 1 maják Str. 127 SKANX 1 anténa a koaxiální kábel. Str. 127 RG 1R 1 řídící jednotka se zabudovaným přijímačem. Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohony Koncový spínač Sad na paletě /Sada SETUP AC4R Kg AC4R Elektromechanický ,00 SETUP AC6R Kg AC6R Elektromechanický ,00 SETUP AC4RM Kg AC4RM Magnetický ,00 SETUP AC6RM Kg AC6RM Magnetický ,00 FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SKANT 1 anténa a koaxiální kábel. Str. 127 RG 1R 1 řídící jednotka se zabudovaným přijímačem. Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohony Koncový spínač Sad na paletě /Sada SETUP AC4R S 400 Kg AC4R Elektromechanický ,00 SETUP AC6R S 600 Kg AC6R Elektromechanický ,00 SETUP AC4RM S 400 Kg AC4RM Magnetický ,00 SETUP AC6RM S 600 Kg AC6RM Magnetický ,00

49 Sada 24V pro automatizaci brán s jedním posuvným křídlem. Automatizace posuvných brán FIDO2 2 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SPL24 1 maják Str. 127 SKANX 1 anténa a koaxiální kábel Str. 127 RG1 24P 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohon Koncový spínač Sad na paletě /Sada SETUP AC4 24P Kg AC4 24P Elektromechanický ,00 FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SKANT 1 anténa a koaxiální kábel Str. 127 RG1 24P 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohon Koncový spínač Sad na paletě /Sada SETUP AC4 24P S 400 Kg AC4 24P Elektromechanický ,00 Acer 48

50 Setup 230V 50Hz completo per l automazione di cancelli a singola anta scorrevole. SETUP ACER DL FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SPL 1 maják Str. 127 SKANX 1 anténa a koaxiální kábel Str. 127 RG 1R DL 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohon Koncový spínač Sad na paletě /Sada SETUP AC4R DL Kg AC4 24P Elektromechanický ,00 FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 VISIO 1 pár externích fotobuněk Str. 121 SKANT 1 anténa a koaxiální kábel Str. 127 RG 1R DL 1 řídící jednotka se zabudovaným přijímačem Str. 93 TL 1 výstražná tabulka. Kod Křídlo Pohon Koncový spínač Sad na paletě /Sada SETUP AC4R DL S 400 Kg AC4R Elektromechanický ,00

51 Automatizace posuvných brán Všestranná technologie jedním prstem LIFE Vás vítá v nové generaci automatizace: DIGITAL LIFE TECHNOLOGY. LIFE se zařazuje na špičku v oblasti domácí automatizace novou škálou motorů, a to především novým pojetím domácí integrace. Díky této technologii se i nejsložitější zařízení stávají jednoduchými a bezprostředně uskutečnitelnými. To znamená především minimalizovat možnosti chyb a zabezpečit větší jistotu a rychlost výkonu. Ode dneška budeš moci i ty s DIGITAL LIFE TECHNOLOGY programovat jednoduchým stlačením tlačítka i velmi členitou síť fotobuněk, kontrolních zařízení a ovládačů. DIGITAL LIFE TECHNOLOGY znamená všestrannost a pružnost. Nastavený software umožňuje účinnou a rychlou komunikaci mezi mikroprocesorem řídící jednotky, ovládačem a periferními zařízeními. DIGITAL LIFE TECHNOLOGY je jednoduchostí ve Vašich službách: jednoduchá a intuitívní programovací klávesnice, barevné komunikační LED diody. Jedním slovem, vybrat si DIGITAL LIFE TECHNOLOGY znamená mít v kapse jednoduchý a velmi inteligentní nástroj, který má vždy odpověď a řešení. Acer 50

52 SUPRA Automatické závory

53 Automatické závory

54 SUPRA Automatické závory

55 Automatické závory Nová škála pohonoů závor nové tváře v oblasti automatizace: LIFE představuje Supra. Ve verzi s motorem 24V d.c., pro rameno až do 5 m. Tato rodina elektromechanických výkonných zařízení spojuje velký výběr s podrobným plánovaním každého detailu, aby dosáhla co najvyšši, dnes dostupnou, úroveň kvality, estetiky a funkčnosti. Vybrat si LIFE znamená přrekročit každý den nový práh domácíj integrace. Vstupte i vy do světa bezpečnosti, výhod a citů. Navíc dotyk jiné třídy Supra znamená větší kvalitu a starost o detaily ve prospěch dlouhé životnosti systému. Proto je skříň a nosná konstrukce z pozinkované oceli, obalená masívní vrstvou ochranného plastu po vzoru automobilového průmyslu. LIFE je jiný a představuje Supra: hvězdu v oblasti automatizace závor. Sila a kontrola v oděné eleganci a úrovni nejprestižnějších automobilů na trhu. Automatické závory Navíc dotyk jednoduchosti Všechny funkce závory se dají libovolně a velmi jednoduše napr gramovat podle požadavků a podmínek způsobu jejich použití. Dokonale zabudovaný ovládací panel chráněný venkovním obalem je pohodlně přístupný a kromě toho funkčně obzvlášť intuitívní. Přítomnost dvou přednastavených programoů dovoluje použit zařízení ihned: i bezprostředně po instalaci. Jednoduchá instalace, okamžitá integrace Program zjednodušuje instalaci fotobuněk, transpondéru, digitálních přepínačů a dalších ovládacích prvkoů. Nové prvky se ihned rozpoznají díky systému plug and play : proto je možné zařízení kedykoli doplnit a rozšířit. Jen tři kroky na nastavení instalace: inteligentný nástroj schopný vždy a za každých okolností dodat řešení a odpoveď podle požadavků použití a instalace. Návod na montáž je jednoduchý, jasný a intuitívní, čímž přispívá ke zkrácení času potřebného na instalaci. S kvalitou, designem a osobními službami LIFE dosáhnete nejvyšší stupň techniky a spokojnosti. Supra 54

56 SUPRA Automatická závora pro rameno do 5 m. Kod Motor Popis /ks SU V d.c. Elektromechanický nereverzní pohon ve skříni z pozinkované oceli s obalem z ochranného 1.159,00 plastu. Model vybavený enkodérem, elektromechanickými koncovými spínači, mechanickou zarážkou otevření a zavření a řídící jednotkou (RG1A 24). SUA3 /ks 89,00 SUA4 /ks 119,00 SUA5 /ks 149,00 SUB3 /ks 119,00 Jednoduché rameno D= 3,3 m. (ks/bal1) Jednoduché rameno D= 4,3 m (ks/bal1) Jednoduché rameno D= 5,3 m (ks/bal1) Ryhované rameno D= 3,3 m (ks/bal1) SUB4 /ks 149,00 SUB5 /ks 179,00 SUE1 /Bal 39,00 SUC1 /Bal 49,00 Ryhované rameno D= 4,3 m (ks/bal1) Ryhované rameno D= 5,3 m (ks/bal1) Základová deska s kotvami. (ks/bal1) Ochranná guma, D= 8 m s příslušnstvím. (ks/bal1)

57 SU4 24 Max délka ramene M 5 Napájecí napětí V 230V 50Hz Napájeníe motoru V 24V Výkon W 150 Moment Nm 150 Pracovní teplota C Min/Max Stupeň ochrany IP 44 Zatížení % 80 Čas pro otevření s 2 6 PARAMETRY VÝBĚRU TAŽNÝCH VYVAŽOVACÍCH PRUŽIN Jednoduché rameno + ochranná guma Ryhované rameno + světelný pás + ochranná guma Ryhované rameno + ochranná guma Ryhované rameno + ochranná guma + pohyblivá podpěra Ryhované rameno + ochranná guma + svěetelný pás + pohyblivá podpěra 3 mt 4 mt 5 mt SUM1 SUM1 SUM1 SUM3 SUM3 SUM1 SUM3 SUM2 SUM3 SUM3 SUM3 SUM3 SUM3 SUM3 SUM3 Poznámka: Kombinace uvedené v tabulce jsou výlučně informatívní a představují jen některé z nejběžnejších případů instalace. Ohledně případů, které výše uvedená tabulka neobsahuje, kontaktuje asistenční a poradenské středisko LIFE. SUM1 /ks 99,00 SUM2 /ks 109,00 SUM3 /ks 129,00 Tažná vyvažovací pružina. (ks/bal1) Tažná vyvažovací pružina. (ks/bal1) Tažná vyvažovací pružina. (ks/bal1) SUC3 /Kit 69,00 SUC2 /Metrov 14,00 SUC5 /Bal 9,00 Automatické závory Souprava na připojení světelného pásu. Světelný pás pro ryhované rameno. (metrov/bal4) Ochranný profil pro světelný pás délky 2 m. (metrov / bal8) SUSPL /ks 159,00 SUC4 /Bal 39,00 SUD1 /ks 79,00 Výstražné světlo závory. (ks/bal1) Reflexní samolepící nálepka ramena. (ks/bal18) Pevná podpěra pro ramena SUA a SUB. (ks/bal1) SUD2 /ks 69,00 SUS1 /ks 19,00 AGE12 /ks 49,00 Pohyblivá sklopná podpěra pro rameno SUB. (ks/bal1) Držák pro dvě baterie AGE12. (ks/bal1) Baterie 12V - 2,3 Ah. (ks/bal1) Supra 56

58 PROBO Automatizace sekčních a výklopných garážových vrat

59 Automatizace sekčních a výklopných garážových vrat

60 PROBO Automatizace sekčních a výklopných garážových vrat

61 Automatizace sekčních a výklopných garážových vrat LIFE obnovuje řadu domácí automatizace škálou vyspělých řešení: Probo, zvláštní rodina tažných motorů pro sekční a výklopná vrata. Kromě možnosti výběru mezi různými výkony nabízí Probo motor vyvinutý přímo pro tento typ použití, všestrannost programovatelných funkcí, kvalitní plánovaní a výroba důsledná v každém detailu, půvab vyspělého designu. Zkuste i vy výhody LIFE: je to rozhodně krok vpřed v domácí integráci. Zvláštní materiály, jedinečné koncepce Modely Probo pocházejí z výzkumu LIFE v oblasti nových technologií a systémů pro řešení i těch nejzvláštnějších požadavků. Kromě toho používají nejlepší materiály a jsou vyrobeny podle nejpřísnějších kvalitativních standardů, aby zaručili dlouhou životnost a dokonalé fungování. Motor se vyvíjel a optimalizoval pro vlečný pohyb sekčních a výklopných garážových vrat. Odblokování je jednoduché a intuitívní, opětovný chod automatický. Oba typy pohonů s řemenovým i řetězovým převodem zajišťují větší spolehlivost a výborný tichý chod. Bezpečnost v reálném čase Neočekávaná překážka projela jízdní dráhu vrat? Žádný problém: modely Probo jsou vybaveny enkodérem, který v nepředvídaných případech okamžitě upozorní řídící jednotku. Tato zabezpečí aktivaci potřebných opatření, aby zaručila úplnou bezpečnost předmětů a osob. Lehko dostupný a jednoduše použitelný ovládací panel umožňuje řídit a programovat všechny funkce motoru. Kromě toho řídící jednotka je už přednastavená dvěma programy, které urychlují uvedení zařízení do provozu: stačí jeden pohyb a zařízení je připraveno na použití. Jednoduchá instalace, vyvinuté služby LIFE zná konkrétní požadavky montérů: proto zkoumá každý detail, aby jim zjednodušil, urychlil a zpříjemnil práci. Návod na montáž je jasný, ucelený, čtivý a navádí pracovníka krok za krokem. Tak se ušetří čas i námaha a dosáhnou se dokonalé výsledky: další výhoda výrobků LIFE. Kromě celé řady řešení je tu i škála osobních technických a obchodních služeb: budoucnost domácí integrace začala. Automatizace sekčních a výklopných garážových vrat Probo 60

62 PROBO Nereverzní elektromechanický pohon pro sekční a výklopná garážová vrata Kod Křídlo Motor Popis ks/palete /ks PR70-DL 14 m² 24V a.c. Nereverzní pohon, který vyvine sílu max 700 N, vybavený ,00 enkodérem. Řídící jednotka RG1 24DL se zabudovaným přijímačem 433,92 MHz LIFE. Zahrnuje dvoukanálový vysílač. PR120-DL 21 m² 24V a.c. Nereverzní pohon, který vyvine sílu max 1200 N, vybavený ,00 enkodérem. Řídící jednotka RG1 24DL se zabudovaným přijímačem 433,92 MHz LIFE. Zahrnuje dvoukanálovy vysílač. Vodící dráha s montážními konzolami. ŘEMENOVÝ převod Kod Převod Časti Max. výška vrat /ks PRB25-08 Řemen 2 2,5 m 109,00 PRB35-08 Řemen 3 3,5 m 149,00 PRB3X-08 Řemen 1 3,0 m 129,00 Vodící dráha s montážními konzolami. ŘETĚZOVÝ převod. Kod Převod Časti Max. výška vrat /ks PRC25-08 Ret az 2 2,5 m 89,00 PRC35-08 Ret az 3 3,5 m 129,00 PRC3X-08 Ret az 1 3,0 m 109,00

63 PR70-PR70DL PR120-PR120DL Napájecí napětí V 230V 50Hz 230V 50Hz Max. plocha vrat mq Napájení motoru V Výkon W Max sila N Pracovní teplota C Min/Max Stupeň ochrany IP Rychlost ot./min. 0,10-0,18 0,08-0,12 Pracovní cykllus % APRB /ks 79,00 APRSK /Kit 10,00 APRBM /ks 10,00 Ohebné kmitající rameno s valivým ložiskem pro výklopná vrata (ks/bal1) Doplňková souprava montážních konzol. (souprav/bal1) Prodloužení dráhy. (ks/bal1) APRBC /ks 24,00 ASECPR /Kit 20,00 PRC12 /Kit 49,00 Ohnutá převodová páka. (ks/bal1) ASEC /Kit 59,00 Kompletní souprava pro odblokovací zařízení exteriérové s ocelovým lankem. (souprav/bal1) AGECH /ks 39,00 Prodloužení dráhy 1250mm PRC. Souprava složená z prodl. dráhy, řetězu a spojovacího očka. (souprav/bal1) AGE12 /ks 49,00 Automatizace sekčních a výklopných garážových vrat Kompletní souprava pro odblokovací kiku. (souprav/bal1) Doplňkový napájací kábel na dobíjení baterie pro řídící jednotky série P. (ks/bal1) Baterie 12V - 2,3 Ah. (ks/bal1) TL /ks 2,90 Výstražná tabulka. Probo 62

64 PLUS Automatizace výklopných garážových vrat

65 Automatizace sekčních a výklopných garážových vrat

66 PLUS Automatizace výklopných garážových vrat

67 Automatizace výklopných garážových vrat LIFE chce byt novým opěrným bodem v domácí integraci a představuje Plus: motor pro výklopná garážová vrata, který zlepší kvalitu Vašeho života. Uspokojí každý požadavek: s napájením 230 V a je připraven pro osazení motoru 24 V k dosažení nejvyššího stupně bezpečnosti. Spojuje maximum výkonu a mohutnosti, má příjemný současný design a elektronicky je na nejvyšší úrovni. Jedním slovem, Plus Vám dává víc, protože taká je filozofie LIFE. Novinka navržena tak, aby vydržela Modely Plus jsou navrženy a vyrobeny tak, aby se nešetřilo na kvalitě. Kontrukce je vyrobena tlakovým litím z hliníku s vysokou hustotou, která představuje lehký a zároveň stálý materiál. Vnější obal, vizitka výrobku LIFE, je nedeformovatelný. Hřídel motoru a základní převody jsou v kluzných ložiscích lůžkách a pánvích větších rozměrů, aby se zajistila co největší mohutnost a životnost. Ve verzi s integrovanou řídící jednotkou je ovládací panel zabudovaný do ochranného obalu a dovoluje ovládat všechny funce. Kromě toho jsou tu dva programy s přednastaveným řízením, schopné uspokojit běžné požadavky: není nic jednoduššího a bezprostřednějšího. Elektronické oko pro vaší bezpečnost Jako všechny motory LIFE také modely Plus jsou vybaveny enkodérem : toto zařízení má funkci, v reálném čase monitoruje polohu brány a signalizuje na integrované nebo externí elektronické řídící jednotce přítomnost případných překážek. V praxi je to, jako byste měli k dispozici neomylného strážce, který bdí nad vaší bezpečností. A i to nestačí: zařízení má ještě koncové spínače přpravené automaticky se aktivovat jak ve fázi otvírání, tak zavírání. Rychlejší instalacea jednoduchší údržba LIFE myslelí na všecho, aby zlepšila život užívatelům, ale také ulehčila práci montážním a servisním technikům. Dvě koncová zařízení jsou již propojená kabelem. Ochranný kryt je lehce demontovatelný díky dvěma předním šroubkům. Jeden z nich navíc slouži pro upevnění skla bezpečnostního světla, které je možné lehce sejmout, aby nahradilo lampu. S kvalitou, designem a osobními službami LIFE je ještě jednoduší vstoupit do světa opravdových výhod. Automatizace sekčních a výklopných garážových vrat Plus 66

68 PLUS Nereverzní elektromechanický pohon pro výklopná garážová vrata. Kod Křídlo Motor Popis ks/paletě /ks PL1 10 m² 230V a.c. Rychlý nereverzní pohon ,00 Model vybavený enkodérem, koncovými spínači při otevření a zavření. Řídící jednotka RG 1A zabudovana přímo do pohonu. PL1L 10 m² 230V a.c. Pomalý nereverzní pohon ,00 Model vybavený enkodérem, koncovými spínači při otevření e di chiusura. Řídící jednotka RG 1A zabudovana přímo do pohonu. PL2 10 m² 230V a.c. Rychlý nereverzní pohon ,00 Model vybavený enkodérem, koncovými spínači při otevření a zavření. Řídící jednotka RG 1A není zabudovana do pohonu. PL2L 10 m² 230V a.c. Pomalý nereverzní pohon ,00 Model vybavený enkodérem, koncovými spínači při otevření a zavření Řídící jednotka RG 1A není zabudovana do pohonu. GE1A /ks 149,00 PLA15 /ks 26,00 PLA20 /ks 33,00 PLA03 /ks 19,00 Řídící jednotka. (ks/bal1) Transmisní hřídel, L=1500 mm, s navařeným šestihranným puzdrem, opatřený konzolou a montážními šrouby. (ks/bal2) Transmisní hřídel, L=2000 mm, s navařeným šestihranným puzdrem, opatřený konzolou a montážními šrouby. (ks/bal2) Transmisní hřídel, L=100 mm, s navařeným šestihranným puzdrem, opatřený konzolou a montážnymi šrouby.

69 PL1 PL2 PL1L PL2L Max plocha brány m2 Napájení motoru V Príkon W Moment Nm Tepelná ochrana C Pracovní teplota C Min/Max Stupeň ochrany IP Rychlost ot./min. Intermittenza lavoro % 8 230V 50Hz , V 50Hz , V 50Hz , V 50Hz ,1 30 PLA /ks 8,00 PLA01 /ks 9,00 PLB1 /Kit 17,00 PLB2 /Kit 28,00 Souprava nastavitelných montážních kluzných konzol pro transmisní hřídele PLA15 a PLA20. (souprav/bal2) Pozinkované puzdro s čepem, na teleskopické rameno PLB1, PLB2 a PLB4. Souprava standartního rovného teleskopického ramene. Pouzdro, L=700 mm, rameno, L=700 mm. Dvojitá nastavitelná montážní konzola L. Souprava standartního rovného teleskopického ramene. Puzdro, L=1500 mm, rameno, L=1500 mm. Dvojitá nastavitelná montážní konzola L. PLB3 /Kit 29,00 PLB3F /Kit 31,00 PLB4 /Kit 23,00 PLB4F /Kit 49,00 Souprava standardního rovného teleskopického ramene s navařeným šestihranným puzdrem. Dvojitá nastavitelná montážní konzola L. PLB5 /ks 1,90 Souprava standardního rovného teleskopického ramene s navařeným hladkým puzdrem pro přímé připevnění k transmisní hřídeli. Dvojitá nastavitelná montážní konzola L. PLS5 /ks 14,00 Souprava standardního ohnutého teleskopického ramene. Dvojitá nastavitelná montážní konzola L. PLS10 /ks 31,00 Souprava pravého a levého standardního ohnutého teleskopického ramene s navařeným hladkým puzdrem pro přímé upevnění k transmisní hřídeli. Dvojitá nastavitelná montážní konzola L. PLS20 /ks 39,00 Automatizace sekčních a výklopných garážových vrat Rovná montážní konzola, která sa přivaří k teleskopickému ramenu. (Pz./Conf.10) Podpěrná konzola pohonu, L=530 mm. Podpěrná konzola pohonu, L=1250 mm. Podpěrná konzola pohonu, L=2000 mm. PLSBA /Kit 19,00 PLSBC /Kit 19,00 ASECPL /Kit 20,00 TL /ks 2,90 Sada odblokovacího zařízení z exterieru, s pevným ramenem. Sada odblokovacího zařízení se zámkem a vytahovací zarážkou. Sada odblokovacího zařízení z exterieru, s ocelovým lankem. Výstražná tabulka. Plus 68

70 Sestava 230 V 50Hz pro automatizaci výklopných garážových vrat. SETUP PLUS FIDO2 1 vysílač 433,92 MHz LIFE Rolling Code Str. 104 DES 1 klíčový spínačexterní Str. 117 SPL 1 maják Str. 127 SKANX 1 anténa a koaxiální kabel Str. 127 RG1 A 1 řídící jednotka Str. 93 FAST R2 1 přijímač 433,92 MHz Str. 99 PLB3F 1 pár teleskopických ramen Str. 68 TL 1 výstražná tabulka Kod Brána Pohony Sad na paletě /Sada SETUP PLUS 10 m² PL1L ,00

71 PLA15 /ks 26,00 PLA20 /ks 33,00 PLS5 /ks 14,00 Transmisní hřídel, L=1500 mm, s navařeným šestihranným pouzdrem, opatřený konzolou a montážními šrouby. (ks/bal2) Transmisní hřídel, L= 2000 mm, s navařeným šestihranným puzdrem, opatřený konzolou a montážními šrouby. (ks/bal2) Podpěrná konzola pohonu, L=530 mm. PLS10 /ks 31,00 PLS20 /ks 39,00 PLSBA /Kit 19,00 Podpěrná konzola pohonu, L=1250 mm. PLSBC /Kit 19,00 Podpěrná konzola pohonu, L=2000 mm. ASECPL /Kit 20,00 Sada odblokovacího zařízení z exterieru, s pevným ramenem. Automatizace sekčních a výklopných garážových vrat Sada odblokovacího zařízení se zámkem a vytahovací zarážkou. Sada odblokovacího zařízení z exterieru, s ocelovým lankem. Plus 70

72 VIS Automatizace průmyslových vrat

73 Automatizace sekčních a výklopných garážových vrat

74 VIS Automatizace průmyslových vrat

75 Automatizace průmyslových vrat LIFE obnovuje panoramu automatizace průmyslových vrat škálou vyvinutých řešení: jako Vis, zvláštní rodina motorů pro sekční a rolovací vrata. Kromě výběru mezi různými způsoby instalace, Vis nabízí výkon motoru vyvinutého zvlášť pro tento typ použií, všestrannost programovatelných funkcí, kvalitu plánovaní a přesného vyrobení každého detailu, půvab vyspělého designu. Vyzkoušejte i vy výhody LIFE: je to rozhodně krok vpřed v oblasti domácí integrace. Zvláštní materiály, jedinečná koncepce Model Vis pochází z výzkumu LIFE v oblasti nových technológií a systémů, aby vyřešil i ty nejnáročnější požadavky pro průmyslové použití. Pro výrobu tohoto modelu jsou použity nejlepší materiály a dodržují se nejvyšší kvalitativní standadty, aby byla zaručena dlouhá životnost a dokonalé fungování. Motor byl vyvíjen a optimalizován na pohyb průmyslových vrat. Odblokování je jednoduché a intuitívní, opětovné uvedení do provozu je automatické. Oba typy převodů, přímý záběr a řetězový převod, zabezpečují vysokou spolehlivost a vynikající tichý chod. Elektronické oko pro vaší bezpečnost Jako všechny motory LIFE, také modely Vis jsou vybaveny enkodérem : toto zařízení má funkci v reálném čase monitorovat v kterém místě vrata jsou a signalizovat už v integrované nebo externí řídící jednotce přítomnost případných překážek. V praxi je to jakoby jste měli k dispozíci neomylného strážce, který bdí nad vaší bezpečností. No to nestačí: zařízení má ještě koncové spínače s mikrometrickou regulací, přripravené aktivovat se automaticky nebo ve fázi otvírání alebo zavírání. Novinka navržená, aby vydržela Modely Vis jsou navržené a vyrobené bez toho, aby se šetřilo na kvalitě. Konstrukce je tlakově odévaná z hliníku s vysokou hustotou, což je lehký a zároveň nezničitelný materiál. Venkovní obal, značka výrobce LIFE, je nedeformovatelný. Hřídel motoru a převody jsou uloženy v ložiskách velkých rozměrů a vysoké kvality, aby byla zaručena co největší mohutnost a trvanlivolst. Ve verzi s integrovanou řídící jednotkou je ovládací panel zabudovaný do ochranného obalu a dovoluje ovládat všechny funkce, aby se uspokojili i ty nejzvláštnější požadavky: nic jednoduššího a bezprostřednějšího. Automatizace sekčních a výklopných garážových vrat Vis 74
