1 High-tech TEPELNÁ ČERPADLA Topení a chlazení prostředníctvím energie z prostředí

2 SPOLEČNOST OCHSNER Závazek pokroku Společnost OCHSNER Wärmepumpen GmbH byla založena v roce 1978 a již od začátku své působnosti je charakterizována energetickým uvědoměním, průkopnickým duchem a neustálými inovacemi. Jako první výrobce v Evropě, začala společnost OCHSNER s výrobou tepelných čerpadel. Dnes je OCHSNER mezinárodně uznávanou společností patřící k lídrům ve svém oboru. Výroba probíhá výhradně v Rakousku a Německu. Ekonomické využití a zacházení s neobnovitelnými zdroji a omezení emisí je naším zásadním cílem. Vize společnosti OCHSNER řeší budoucnost světové energetické situace prostřednictvím optimálního využití energie z prostředí. Tepelná čerpadla OCHSNER představují nejekonomičtější a morálně nestárnoucí systém vytápění a chlazení. Stále účinnější tepelná čerpadla s nejvyšším možným užitkem pro zákazníka jsou výsledkem dlouhodobých zkušeností, výzkumem a vývojem. Prakticky neomezené množství uložené solární energie jsou dostupné v zemi, ve vodě a ve vzduchu. Strana 2

3 Síla tradice První zmínky o původní společnosti OCHSNER pocházejí z roku 1872 ve Slezsku. Výrobní program byl zaměřen na zařízení a čerpadla. V letech 1946 až 1992 byla továrna v Linzi známá pro své technické úspěchy v oblasti čerpadel a kompresorů. Mezi významné zákazníky patřily mezinárodní společnosti jako US-Navy a NASA. Výrobní program kompresorů zahrnoval pístové i scroll kompresory do výkonu 500 kw. Od roku 1992 se tým Karla Ochsnera specializuje pouze na oblast tepelných čerpadel. Karl Ochsner vede společnost jako ředitel společně se svým synem, Karl Ochsner jr. Společnost OCHSNER v roce 2012 oslavila 140 výročí své existence.

4 JAKO VŮDČÍ SPOLEČNOST V OBORU Kvalita vyhovující nejvyšším požadavkům Kvalita Topný systém je technickým srdcem každého objektu, které zásobuje objekt teplem a nesmí selhat. Proto by při koupi tepelného čerpadla neměly být uplatňovány žádné kompromisy. Hospodárnost, bezpečnost provozu a dlouhá životnost jsou nade vše. Vůdčí firma v rekonstrukci systémů vytápění OCHSNER byl první společností, která uvedla na trh sortiment tepelných čerpadel se všemi zdroji tepla a teplotou topné vody 65 C jako standard. Díky takto širokému sortimentu, tepelnému čerpadlu vyhoví i otopná tělesa a rekonstrukce je jednodušší. Lídr v systému Vzduch/Voda a Země Voda Splitová- vzduchová tepelná čerpadla OCHSNER už řadu let drží rekordní hodnoty, patří mezi nejtišší zařízení a zajišťují nejnižší náklady na vytápění. OCHSNER patří mezi lídry také u systémů využívajících geotermální energie. Technologická pokročilost Špičková technologie OCHSNER je výsledkem stálého a intenzivního výzkumu a vývoje. Výsledky vlastní výzkumné laboratoře společně se získávanou zkušeností nabízejí již řešení již dnes pro požadavky zítřka. Strana 4

5 Záruka a zachování hodnoty Pečeť kvality potvrzený špičkový výkon Tepelná čerpadla vysoké kvality jsou rozpoznatelná na základě evropské značky jakosti EHPA. Touto značkou jsou oprávněna výhradně tepelná čerpadla, která byla za přísných podmínek zkoušena nezávislými ústavy. OCHSNER jako první společnost vůbec byla oceněna značkou jakosti pro německy mluvící země D-A-CH. OCHSNER je první a dosud jediná společnost, která má ocenění EHPA pro tepelné čerpadlo na ohřev TUV. Výsledky testů z testovacího centra tepelných čerpadel v Buchsu (Švýcarsko) jsou online dostupné na adrese Přesvědčte se sami. Argumenty, které přesvědčí Nezávislost Hospodárnost Ochrana životního prostředí Pro všechny vytápěcí systémy Bezúdržbový, čistý Bezpečná investice OCHSNER znamená nejvyšší účinnost, bezpečnost provozu a dlouhou životnost.

6 TEPELNÁ ČERPADLA PRO INTELIGENTNÍ SÍTĚ Inteligentní odpověď na všechna zvyšování cen elektrické energie Co je inteligentní síť? Výroba energie z obnovitelných zdrojů jako vítr nebo solární energie je spojena se špičkami. Na to ale naše sítě nejsou dimenzovány. Inteligentní sítě mají tyto špičky vyrovnávat. Proud pak bude pro spotřebitele výrazně výhodnější, když ho bude přebytek. Co přinese inteligentní síť pro Vás? Díky funkcím inteligentních sítí bude do budoucna možné lépe využívat výhodnějších tarifů a kompenzovat tak obecné zvyšování cen elektrické energie.»» Investice do tepelného čerpadla s funkcí pro inteligentní sítě Vám později umožní využívat této cenové výhody a čelit tak obecnému zdražování energií. Vedle odpovídající regulace tepelného čerpadla musí být pro tuto budoucí funkci koncipován také systém rozvodu tepla.»» Tepelná čerpadla OCHSNER jsou proto již dnes plně schopné pracovat v inteligentních sítích Strana 6

7 Europa 323 DK Golf Maxi (plus) Funkce SmartGrid - pro inteligentní sítě a FV zařízení Modely Europa 323 DK a Europa 323 DK-EW jsou na trhu dostupná optimální tepelná čerpadla na užitkovou vodu pro chytré sítě. Když je k dispozici přebytek proudu a tedy za výhodnější tarify, zavčas se zapne tepelné čerpadlo na užitkovou vodu, aby nahřálo zásobník na maximální teplotu teplé vody a uložilo tak tuto výhodnější energii. Využívejte již dnes díky funkci SmartGrid vlastní vyrobený FV proud přednostně pro vytápění a ohřev teplé vody Již dnes může funkce SmartGrid vlastní proud vyrobený ve fotovoltaickém zařízení využívat přednostně ve vlastní spotřebě pro vytápění prostor a ohřev teplé vody. Tato funkce je nezávislá na očekávaných zlevněných tarifech proudu. Dodávky do sítě probíhají teprve po nahřátí celého zásobníku. Jste i Vy ready pro novou epochu energetiky? Se sériově zabudovaným manažérem vnitřního klimatu OTE řady Golf lze funkci SmartGrid využívat také u vytápění.

8 Tepelná čerpadla Jeden systém pro všechny aplikace Topení a chlazení Tepelná čerpadla OCHSNER jsou dostupná také s přídavnou funkcí aktivního chlazení prostřednictvím reverzace chladícího okruhu. Při této aplikaci dochází k příjemnému snížení teploty, při čemž nevzniká žádný průvan ani hluk z důvodů použití stávajícího topného rozvodu (stěnové vytápění, podlahové vytápění, fancoily, ). Rekonstrukce Vytápění Vyměnte Váš stávající zdroj tepla za úsporné a ekologické tepelné čerpadlo OCHSNER! S přívodní teplotou až 65 C lze provozovat i běžné radiátory. Ohřev tuv (viz. str. 21.) S OCHSNEREM máte možnost si vybrat nejekonomičtější způsob ohřevu TUV - ohřev TUV za pomocí samostatného zařízení EUROPA, typová řada tepelných čerpadel pro ohřev TUV, popřípadě společně s vaším tepelným čerpadlem pomocí extérního zásobníku pro TUV. Specialista pro všechny požadavky Kompletní program výrobků od 2 do 1000 kw topného výkonu Všechny zdroje tepla voda, teplo ze země, solanka/přímý ohřev a vzduch Nejjistější Inevstice Současná investice do kvalitativně vysoce hodnotného zařízení tepelných čerpadel přináší nejen okamžitě zaručeně vysoké úroky (=úspora provozních nákladů), nýbrž zvyšuje i hodnotu Vaší budovy. S jistotou a bez rizika. OCHSNER je SmartGrid tepelné čerpadlo Výroba energie z obnovitelných zdrojů jako vítr nebo solární energie je spojena se špičkami. Na to ale naše sítě nejsou dimenzovány. Inteligentní sítě mají tyto špičky vyrovnávat. Proud pak bude pro spotřebitele výrazně výhodnější, když ho bude přebytek. Díky funkcím inteligentních sítí bude do budoucna možné lépe využívat výhodnějších tarifů. OCHSNER vám řekne jak na to. Strana 8

9 Fáze tepelného čerpadla ZDROJ TEPLA / SPOTŘEBA TEPLA Voda, země, vzduch 4 ROZVOD TEPLA podlahové/stěnové vytápění nebo radiátory 1 VYPAŘOVÁNÍ: Chladivo v kapalné fázi přijímá prostřednictvím výměníku tepla/ výparníku energii ze zdroje tepla země, vody nebo vzduchu, a se s vzrůstající teplotou se vypařuje. 3 KONDENZACE: Horký plyn poté vstupuje do kondenzátoru, kde předává energii do topné soustavy, kondenzuje a opouští kondenzátor, jako teplé chladivo v kapalné fázi. Topná nebo teplá voda se tím zahřívá na požadovanou teplotu. 2 KOMPRESE: Vypařené, avšak ještě studené chladivo v plynné fázi se pomocí kompresoru stlačuje, tím zvyšujeme tlak a teplotu. Chladivo vystupuje z kompresoru jako tak zvaný horký plyn. 4 DEKOMPRESE: Teplé chladivo v kapalné fázi se přivede k expanznímu ventilu. V expanzním ventilu se rázem sníží tlak. Tím se rovněž prudce sníží i teplota chladiva, aniž by došlo k odevzdání energie. Chladivo v kapalné fázi se vede zpět do výměníku tepla/výparníku a koloběh začíná znovu. Aktivní chlazení Tepelná čerpadla OCHSNER jsou k dostání s možností obrácení termodynamického okruhu: Tím se teplo přečerpává z budovy ven na stranu zdroje tepla a budova se aktivně ochlazuje. K dosažení nejvyšší účinnosti se používá systém OCHSNER OA-X2. Tepelné čerpadlo jako násobitel energie Topný faktor tepelného čerpadla (COP) udává poměr mezi vstupním příkonem a výstupní energií tepelného čerpadla. Například, topný faktor 4 znamená že, když dodám 1 kw el. energie, tepelné čerpadlo vyprodukuje 4 kw topného výkonu a tím bezplatně získá 3 kw ze slunce a okolního prostředí.

10 ZDROJE TEPLA Vzduch Topný výkon od 5 do 65 kw Teplo ze země Přímé odpařováni Topný výkon od 5 do 16 kw Díky pokročilému výzkumu technologie horizontálních splitových systému, využívá OCHSNER také vzduch jako hospodárný zdroj tepla. Vzduch je všudypřítomný a nevyčerpatelný zdroj. Tento systém je vhodný také především pro renovaci stávajícího vytápění v budově, kde většinou nelze využít jiný zdroj tepla z prostorových, či finančních důvodů. Technické inovace společnosti OCHSNER umožňují účinně využívat vzduch jako zdroj tepla i při nízkých venkovních teplotách. Vysoká spolehlivost a nízké emise hluku jsou obzvlášť charakteristické pro toto zařízení. Zdroj tepla vzduch je vhodný také pro použití u bivalentně provozovaných zařízení. Země je bezplatný a vydatný akumulátor tepla a představuje proto ideální zdroj tepla. U plochého kolektoru se využívá hlavně akumulovaná sluneční energie a to konstantně a zcela nezávisle od toho, zda je den nebo noc. Při odborně provedeném návrhu je i v nejhlubší zimě k dispozici dostatek zdrojové energie. Pomocí systémů přímého odpařování lze dosáhnout nejnižších provozních nákladů ze všech dnes známých systémů zemních kolektorů. Zdarma lze využít až 4/5 energie okolního prostředí! Chlór neobsahující a vůči ozonu neutrální chladivo v termodynamickém okruhu tepelného čerpadla přímo absorbuje teplo ze země prostřednictvím bezešvých trubek s dvojitou stěnou plochého kolektoru (měď, polyetylenový ochranný plášť). Toto se děje během přechodu z kapalné na plynnou fázi. Aktivní chlazení Během aktivního chlazení odvádíme teplo z prostoru budovy prostřednictvím venkovního výparníku, ze kterého se zároveň stává kondezátor. Strana 10

11 Voda Topný výkon od 7 do 99 kw Teplo ze země Solanka Topný výkon od 5 do 72 kw Pokud je spodní voda k dispozici v přijatelné hloubce a v dostačujícím množství, jakož i s odpovídající teplotou a kvalitou, lze dosáhnout nejvyššího průměrného ročního topného faktoru. Konstantní teplota 8-12 C zaručuje optimální provoz vytápění. K tomu jsou nezbytné dvě studny: sací a vsakovací studna. Vsakovací studna musí být vzdálená nejméně 15 metrů, ve směru proudění spodní vody, od studny sací. Pro 10 kw topného výkonu je zapotřebí množství cca 2 m³/h vody. Vydatnost studny je nutné prokázat dlouhodobou čerpací zkouškou. Důležitá je analýza vody, díky analýze jse schopni posoudit, zda je voda ve vyhovující kvalitě. Zapotřebí je také vodoprávní povolení. U tohoto systému se teplo ze země přenáší prostřednictvím solankového okruhu do tepelného čerpadla. Zemní kolektory se mohou pokládat třemi způsoby.» Když je plocha zahrady dostatečně velká, jsou ploché kolektory cenově nejvýhodnějším řešením. Plocha pokládky se určuje na základě instalova ného výkonu tepelného čerpadla» Jako alternativa se nabízejí spirálové kolektory (kynety), které pro instalaci vyžadují menší plochu.» Pomocí hlubinných vrtů lze v zemi uložit geotermální sondy. Optimální hloubka jednoho vrtu je 100 m a své uplatnění nalézají zejména na pozemcích, kde není dostatek místa pro položení plošného kolektoru. K vrtům je zapotřebí stavební povolení. Aktivní, či pasivní chlazení Voda jako zdroj tepla je použitelná jak pro aktivní, tak i pro pasivní způsob chlazení budovy. Aktivní chlazení Behěm aktivního chlazení v létě se teplo z místností odebírá, prostřednistvím stávající topné soustavy, a předává se do země. Při aktivním chlazení je zachován maximální chladící výkon nezávisle na venkovních teplotách.

12 ZDROJ TEPLA-VZDUCH Venkovní výparník Eco Strana 12 Venkovní výparník VHS-M (Millennium Edition)

13 Teplo z okolí Venkovní vzduch je ideálním zdrojem tepla, pokud nejsou k dispozici teplo ze země a spodní voda. Teplotu okolí tvoří sluneční energie, která je vhodná obzvláště při dostavbách anebo bivalentně provozovaných zařízeních. OCHSNER využívá vzduch jako zdroj tepla prostřednictvím dělených tepelných čerpadel (split). U splitových zařízení je venkovní výmněník instalován vodorovně (horizontální výparník), což je rozhodující faktor pro efektivitu a bezpečnost provozu. Tato jednotka je propojena připojovacím potrubím s tepelným čerpadlem, které je instalováno uvnitř budovy. OCHSNER doporučuje použití vodorovného výparníku, protože vykazují lepší výsledky s ohledem na efektivitu a hlučnost než kompaktní zařízení nebo klimatizace v režimu topení. Proto je zapotřebí dbát zejména na dimenzování výparníku pro správný provoz tepelného čerpadla.

14 zdroj tepla-vzduch Horizontální výparník typu Split Zdroj tepla- vzduch Horizontální dělený systém: Tepelné čerpadlo se instaluje v budově, kde je chráněno před povětrnostními vlivy. Výparník, který odebírá teplo z okolního vzduchu, se instaluje venku. Výhody oproti kompaktním systémům- žádné vzduchové kanály, velmi tichá instalace, dlouhá životnost a vysoká ekonomika provozu. Vysoce výkonný horizontální výparník odebírá potřebné množství tepla z venkovního vzduchu, přičemž pracuje v optimalizovaných podmínkách, automaticky, systém odmražování udržuje výparník bez ledu, aniž by použil velké množství energie. Nabízíme Vám horizontální výparníky, které jsou rozdělené do dvou kategorií. Vzhledem k dimenzování a optimální konstrukci, odebírají výparníky maximální možné množství tepla z okolního vzduchu, i při hlubokých mínusových venkovních teplotách. Žádný jiný výrobce Vám nenabízí tak velké plochy venkovního výměníku tepla/výparníku. Speciální nízko otáčkové ventilátory zajišťují velmi tichý provoz s nejvyšší energetickou účinností. Další výhodou horizontální konstrukce výparníku Split je, že odváděný vzduch se vyfukuje směrem nahoru takže nevznikají žádná proudění chladného a nepříjemného vzduchu k sousedům nebo do vlastní zahrady. Připojení venkovního výparníku s vnitřním tepelným čerpadlem je zajíštěno prostřednictvím, většinou, dvou izolovaných měděných trubek a svazku s kábly. Potrubí s kábly obvykle vedeme v chráničce v zemi. Tuto jednoduchou instalaci lze provést i dodatečně, když se rekonstruje vytápění. S cílem maximalizovat provozní bezpečnost i v těch nejnepříznivějších povětrnostních podmínkách, byly vyvinuty technologie thermodynamického odpařování a Anti-Bloc. Potvrzení špičkových výkonů Tepelné čerpadlo Golf (GMLW) plus s venkovním výparníkem dosáhl topného faktoru 4.4 (špičková výsledek naměřený pro tepelné čerpadlo GMLW 14 plus ve standartním bodě A2/W35 dle normy EN , měřeno v testovacím centru v Buchs ve Švýcarsku). Navíc, plně řízený provoz ventilátoru zabezpečuje plynulé přizpusobování výkonu výparníku k výkonům tepelného čerpadla. Strana 14 Parametry topení se vztahují k údajům, naměřeným za standardních podmínek (topný výkon/topný faktor) při zohlednění specifických tolerancí. Hodnoty topného faktoru podle normy ČSN EN s teplotním spádem 5K/k ČSN EN 255 s teplotním spádem 10K. Hodnoty topného výkonu dle normy EN s teplotním spádem 5 K.Účinnost systému a z toho vyplývající provozní náklady je možné ovlivnit instalací. Tepelná čerpadla v topných systémech by měla být instalována podle doporučení OCHSNER. Pokud tepelné čerpadlo

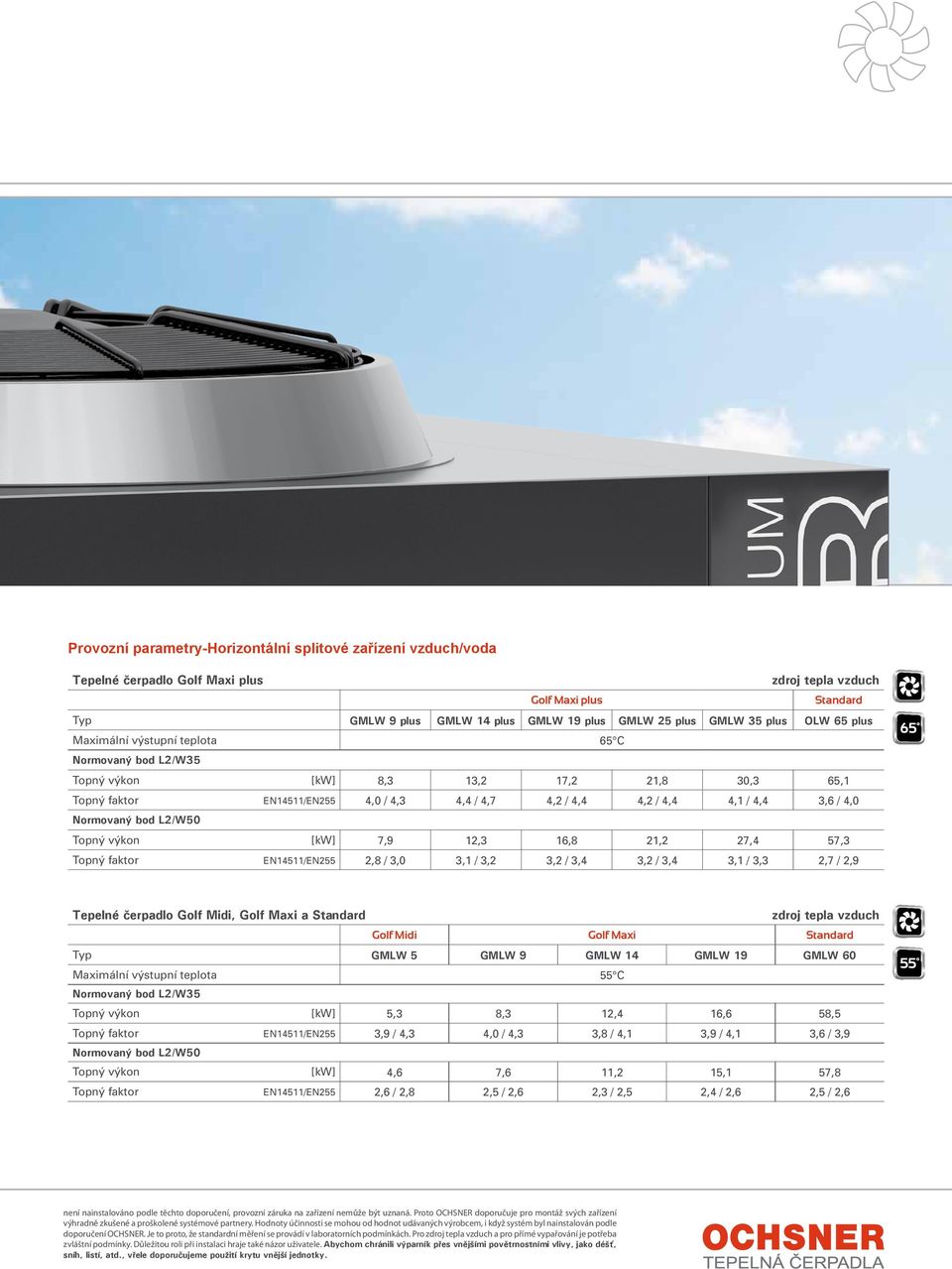

15 Provozní parametry-horizontální splitové zařízení vzduch/voda Tepelné čerpadlo Golf Maxi plus zdroj tepla vzduch Golf Maxi plus Standard Typ GMLW 9 plus GMLW 14 plus GMLW 19 plus GMLW 25 plus GMLW 35 plus OLW 65 plus Maximální výstupní teplota 65 C Normovaný bod L2/W35 Topný výkon [kw] 8,3 13,2 17,2 21,8 30,3 65,1 Topný faktor EN14511/EN255 4,0 / 4,3 4,4 / 4,7 4,2 / 4,4 4,2 / 4,4 4,1 / 4,4 3,6 / 4,0 Normovaný bod L2/W50 Topný výkon [kw] 7,9 12,3 16,8 21,2 27,4 57,3 Topný faktor EN14511/EN255 2,8 / 3,0 3,1 / 3,2 3,2 / 3,4 3,2 / 3,4 3,1 / 3,3 2,7 / 2,9 Tepelné čerpadlo Golf Midi, Golf Maxi a Standard zdroj tepla vzduch Golf Midi Golf Maxi Standard Typ GMLW 5 GMLW 9 GMLW 14 GMLW 19 GMLW 60 Maximální výstupní teplota 55 C Normovaný bod L2/W35 Topný výkon [kw] 5,3 8,3 12,4 16,6 58,5 Topný faktor EN14511/EN255 3,9 / 4,3 4,0 / 4,3 3,8 / 4,1 3,9 / 4,1 3,6 / 3,9 Normovaný bod L2/W50 Topný výkon [kw] 4,6 7,6 11,2 15,1 57,8 Topný faktor EN14511/EN255 2,6 / 2,8 2,5 / 2,6 2,3 / 2,5 2,4 / 2,6 2,5 / 2,6 není nainstalováno podle těchto doporučení, provozní záruka na zařízení nemůže být uznaná. Proto OCHSNER doporučuje pro montáž svých zařízení výhradně zkušené a proškolené systémové partnery. Hodnoty účinnosti se mohou od hodnot udávaných výrobcem, i když systém byl nainstalován podle doporučení OCHSNER. Je to proto, že standardní měření se provádí v laboratorních podmínkách. Pro zdroj tepla vzduch a pro přímé vypařování je potřeba zvláštní podmínky. Důležitou roli při instalaci hraje také názor uživatele. Abychom chránili výparník přes vnějšími povětrnostními vlivy, jako déšť, sníh, listí, atd., vřele doporučujeme použití krytu vnější jednotky.

16 Teplo ze země Golf Midi plus Golf Maxi (plus) Zdroj tepla země Sluneční energie a teplo uložené v zemi se získává prostřednictvím plošných kolektorů. Existují v zásadě dva rozdílné systémy, které získávají zemní teplo, v závislosti na nosiči energie. Systém solankový pracuje s nemrznoucí směsí, která proudí jako medium přenášející teplo, v kolektorech, pohlcují teplo ze země a následně jej přenášejí k tepelnému čerpadlu. V systémech přímého odpařování se nepočítá se solankovým okruhem, takže cirkulační čerpadlo solanky, deskový výměník, expanzní nádoba a další prvky, mohou být vypuštěny. To vede jak k vyšší provozní bezpečnosti kvůli nižšímu počtu komponentů, tak k vyšší účinnosti systému. V systému přímého vypařování se kolektory standardně instalují na plocho. Zde je možná také kombinace s hloubkovými vrty za použití CO 2. Strana 16

17 Provozní parametry Tepelná čerpadla Golf Midi plus a Golf Maxi plus zdroj tepla země, přímé vypařování Golf Midi plus Golf Maxi plus Typ GMDW 5 plus GMDW 8 plus GMDW 11 plus GMDW 13 plus GMDW 15 plus GMDW 18 plus Maximální výstupní teplota 65 C Normovaný bod E-1/W35 Topný výkon [kw] 5,2 6,8 10,1 11,3 14,0 16,3 Topný faktor EN14511/EN255 4,1/4,5 4,2/4,6 4,5/4,8 4,4/4,7 4,4/4,7 4,4/4,7 Normovaný bod E4/W35 Topný výkon [kw] 6,2 8,6 12,1 14,2 16,0 20,8 Topný faktor EN14511/EN255 4,8 / 5,3 5,1 / 5,5 5,1 / 5,5 5,1 / 5,4 5,1 / 5,4 5,2 / 5,6 Normovaný bod E4/W50 Topný výkon [kw] 5,7 7,3 10,6 12,6 16,0 19,0 Topný faktor EN14511/EN255 3,3/3,6 3,5/3,7 3,6/3,8 3,8/4 3,9/4,1 3,9/4,1 Tepelná čerpadla Golf Midi plus a Golf Maxi plus, Maxi, Standard, R zdroj tepla solanka Golf Midi plus Golf Maxi plus Golf Maxi Standard R Typ GMSW 5 plus GMSW 7 plus GMSW 10 plus GMSW 10 plus S Maximální výstupní teplota 65 C 55 C Normovaný bod S0/W35 Topný výkon [kw] 5,2 7,1 10,3 10,6 12,1 14,2 16,7 22,2 28,7 43,6 72,6 48,3 Topný faktor EN14511/EN255 4,2/4,6 4,2/4,8 4,6/4,8 4,7/5,1 4,5/4,9 4,4/4,7 4,6/4,9 4,3/4,7 4,4/4,7 4,6/4,9 4,6/4,9 4,6/4,9 Normovaný bod S0/W50 Topný výkon [kw] 4,8 6,2 9,0 9,6 10,5 13,0 15,2 18,3 25,6 41,7 67,8 45,9 Topný faktor EN14511/EN255 3,0/3,3 3,0/3,3 3,1/3,3 3,2/3,5 3,2/3,4 3,2/3,4 3,3/3,5 3,0/3,1 3,0/3,2 3,2/3,4 3,1/3,3 3,3/3,5 GMSW 12 plus GMSW 15 plus GMSW 17 plus GMSW 28 GMSW 38 OSWP 56 OSWP 96 OSWP 96 R Provozní údaje se zakádají na naměřených hodnotách tepelného čerpadla za standardních podmínek (teplelný výkon/topný faktor), který bere v úvahu stanovenou toleranci. Topný faktor podle ČSN EN s teplotní diferencí 5K/ k ČSN EN 255 s teplotní diferencí 10K. Parametry topení podle ČSN EN s diferencí 5K. Další informace na str. 14/15.

18 ZDROJ TEPLA-VODA Golf Midi plus Golf Maxi (plus) Zdroj tepla-voda Voda jako zdroj tepla je pro tepelné čerpadlo nejvhodnější pro dosahování nejvyšších topných faktorů. Podzemní voda má více méně stejnou teplotu mezi 8 až 12 C po celý rok. Takže teplotní úroveň, ve srovnání s jinými zdroji tepla se musí zvednout relativně jenom o malou úroveň, aby byla použiteln pro účely topení. Použití vody jako zdroje tepla musí být předem schváleno vodohospodářskou autoritou. Pokud budete žádat o povolení, Váš systémový partner OCHSNER anebo vrtařská společnost Vám bude ochotně asistovat. Pro použití vody jako zdroje tepla je třeba splnit několik předpokladů: Dostatečné množství vody Kvalita vody Schválení čerpání hydrologickou autoritou Dvě studny, jedna jako zdroj vody a druhá vsakovací Strana 18

19 Provozní parametry Golf Midi plus a Golf Maxi plus, Maxi, Standard, R tepelná čerpadla pro zdroj tepla voda Golf Midi plus Golf Maxi plus Golf Maxi Standard R Typ GMWW 7 plus GMWW 10 plus GMWW 13 plus GMWW 15 plus GMWW 19 plus GMWW 23 plus GMWW 28 GMWW 38 OWWP 56 OWWP 96 OWWP 96 R Maximální výstupní teplota 65 C 55 C 65 C Normovaný bod W10/W35 Topný výkon [kw] 6,9 9,5 13,8 15,2 19,0 22,6 29,5 37,3 59,9 99,5 63,0 Topný faktor EN14511/EN255 5,3/5,8 5,3/5,7 5,7/6,1 5,6/6,2 5,7/6,1 5,8/6,2 5,5/5,8 5,4/5,7 5,9/6,3 5,9/6,3 5,9/6,3 Normovaný bod W10/W50 Topný výkon [kw] 6,1 8,4 12,6 14,1 17,3 20,3 25,8 34,4 54,9 89,6 59,7 Topný faktor EN14511/EN255 3,6/3,9 3,7/3,9 4,1/4,3 4,0/4,3 4,0/4,3 4,1/4,3 3,6/3,8 3,5/3,7 3,8/4,0 3,8/4,0 4,1/4,3 Normovaný bod W10/W60 Topný výkon [kw] 5,8 7,9 11,8 12,9 16,2 19,0 57,3 Topný faktor EN14511/EN255 2,8/3,0 2,9/3,1 3,1/3,2 2,9/3,1 3,0/3,2 3,1/3,2 3,2/3,3 Provozní údaje se zakádají na naměřených hodnotách tepelného čerpadla za standardních podmínek (teplelný výkon/topný faktor), který bere v úvahu stanovenou toleranci. Topný faktor podle ČSN EN s teplotní diferencí 5K/ k ČSN EN 255 s teplotní diferencí 10K. Parametry topení podle ČSN EN s diferencí 5K. Další informace na str. 14/15.

20 KOMPAKTNÍ SYSTÉMY Combi Universal 2 Combi Universal 2 - Unikátní kompaktní řešení Combi Universal 2 je ideálním řešením pro topení a ohřev teplé vody, pokud máme omezené prostory kotelny. Technologie OCHSNER zajišťuje minimální provozní náklady v souvislosti s tím, že na rozdíl od běžných tepelných čerpadel zde není třeba elektrické topné těleso za účelem podpory vytápění.* Zařízení Combi Universal 2 v sérii OCHSNER Golf je možno objednat až do výkonu 13 kw. Přehled typů (ZT = zdroj tepla) ZT vzduch ZT země přímý odpar GMLW 5 GMLW 9 plus ZT země GMSW 5 plus GMSW 7 plus GMSW 10 plus GMDW 5 plus GMDW 8 plus GMDW 11 plus ZT voda GMWW 7 plus GMWW 10 plus GMWW 13 plus Pamatujte na potřebnou nosnost konstrukce budovy, která musí unést potřebnou zátěž vyplývající z velikosti zásobníků vody. Zařízením Combi Universal 2 OCHSNER nabízí jedinečný kompaktní systém Pro každý typ zdroje tepla Pro topení a teplou vodu Pro sálavé vytápění (podlahové systémy a stěnové systémy) Pro topná tělesa v bytové výstavbě S teplotou přívodu topení až 65 C a teplotou užitkové vody až 52 C připravované tepelným čerpadlem S novým, elegantním nerezovým kompaktním zásobníkem 110 l Modulární konstrukce pro rychlou a jednoduchou montáž S elektrickou spirálou v zásobníku teplé vody pro likvidaci Legionelly a pro výstupní teplotu vody až 65 C (dodávka s tepelným čerpadlem) * U systémů vzduch/voda se předpokládá maximálně 1 3% elektrického dohřevu pro účely zajištění potřeby termodynamického odmražování. Tím se zajistí nejekonomičtější režim provozu. Strana 20

21 Tepelná čerpadla pro ohřev teplé vody Ohřev teplé vody po celý den Využívejte solární energii kdykoli během dne nebo v noci, v každém počasí! Je uložena ve vzduchu nebo v zemi. Využívejte solární energii kdykoli během dne nebo v noci, v každém počasí! Pro účinnější ohřev vody OCHSNER doporučuje samostatná tepelná čerpadla série EUROPA. Také jako ideální doplnění kotle pro vytápění, namísto solárního zařízení. OCHSNER má exkluzivní řešení možnost volby tepelného čerpadla ve variantě split pro externí zásobníky až do velikosti 500 litrů pro velké domácnosti a komerční použití) anebo jako kompaktní aplikace s integrovaným 300 litrovým zásobníkem. Tepelná čerpadla pro užitkovou vodu typové řady EUROPA nabízí následující rozhodující výhody: Prvotřídní technologie s nejvyšším topným faktorem, jaký byl kdy dosažen ( Vyšší teplota vody Teplá užitková voda může dosahovat v provozu až 65 C (bez přídavného elektrického ohřevu) a umožňuje levnou dodávku dostatečného množství teplé vody. Využití tepla ze vzduchu, odpadního vzduchu nebo ze země»» Možná kombinace se solárním zařízením nebo fotovoltaikou Europa Mini EWP Regulátor Tiptronic plus s dotykovým displejem Europa 323 DK Dále, nová Europa 323 DK umožňuje tyto na trhu unikátní funkce: S funkcí SmartGrid jsou modely Europa 323 DK a Europa 323 DK-EW již nyní připraveny na Smart Metering. Tak budete moci z budoucí sítě využívat očekávané výhodné tarify nebo již dnes využívat proud z vlastního FV zařízení přednostně pro ohřev teplé vody. - Připraveno pro SmartGrid a nízké tarify nebo vlastní FV proud - Funkce větrání s integrovaným regulovaným ventilátorem a časovačem - Regulace solárního ohřevu ve standardním zapojení panelů, které jsou k dispozici již na stavbě - Tepelné čerpadlo pro teploty vzduchu až -5 C - Regulace teplé vody v režimech funkcí Hygiena-Komfort - Přesné hodiny časovače Přehled veškerého našeho sortimentu výrobků je možno najít v prospektu Tepelná čerpadla pro ohřev teplé vody nebo na

22 Zásobník - SÉRIE ÖKO-MASTER SmartGrid READY Unifresh OCHSNER nabízí široký program zásobníků na teplou vodu pro tepelná čerpadla a vyrovnávacích zásobníků TČ, které nabízejí optimální řešení pro každý individuální případ. Všechny zásobníky jsou produkty s osvědčenou kvalitou, optimálně přizpůsobené tepelným čerpadlům OCHSNER a v případě potřeby použitelné také pro více nezávislých zdrojů vytápění. OCHSNER razí již více než 30 let filozofii zařízení/hydrauliky, která odpovídá dnešním požadavkům inteligentních sítí na vyrovnávací a TV zásobníky. Díky odborně a dostatečně dimenzovaným zásobníkům tepelných čerpadel lze do budoucna optimálně využívat tarify inteligentních sítí. Podle použití se rozlišují následující systémy: Příprava čerstvé teplé vody Unifresh Zařízení pro přípravu čerstvé teplé vody Unifresh spojuje hygienu s hospodárností a může být použito čistě pro přípravu teplé vody nebo kombinovaně jako vyrovnávací zásobník a příprava čerstvé teplé vody. použitelné pro tepelné čerpadlo a/nebo kotel vysoký výstupní výkon díky spirále z ocelové vlnité trubky s velkou plochou pro ohřev TUV tvorba legionely vyloučena díky přípravě čerstvé teplé vody Princip vrstvení OCHSNER pro optimální vrstvení a hospodárnost systému vytápění při použití jako vyrovnávací zásobník dostatečné možnosti připojení pro různá zařízení na výrobu tepla nebo topné systémy, teploměr, čidlo, elektrické topné těleso atd. odnímatelná izolace z PU, recyklovatelná možná kombinace se solárním zařízením, díky integrovanému a solárnímu registru Strana 22

23 Vyrovnávací zásobník tepelného čerpadla zásobník na teplou vodu Moduly tepelného čerpadla na čerstvou vodu Moduly TČ na čerstvou vodu jsou z hlediska funkce stejné jako Unifresh, protože i zde je díky přípravě čerstvé teplé vody tvorba legionely v přípravě teplé vody vyloučena. Moduly TČ pro čerstvou vodu mohou být připojeny na jakýkoli vyrovnávací zásobník tepelného čerpadla, takže lze použít libovolně velké vyrovnávání. Zásobník tepelného čerpadla na teplou vodu Pokud ohřev teplé vody již nezajišťuje tepelné čerpadlo řady Europa, ale tepelné čerpadlo pro vytápění, připravuje se voda v externím zásobníku tepelného čerpadla na teplou vodu. Regulace vytápění zajišťuje, aby byl vždy k dispozici přednostně dostatek teplé vody. Díky zabudovaným, dostatečně dimenzovaným topným registrům vyžaduje instalace jen nízkou náročnost. Zásobníky tepelných čerpadel na teplou vodu budou do budoucna také s ohledem na funkce inteligentních sítí nabývat na významu jako vyrovnávací zásobníky energie a budou proto bezpodmínečně nutné. Vyrovnávací zásobník tepelného čerpadla Vyrovnávací zásobník slouží k akumulaci tepla, jeho pokud možno bezztrátového uložení a v případě potřeby předání do systému vytápění. Pro prodloužení životnosti kompresoru tepelného čerpadla doporučuje OCHSNER použití speciálních vyrovnávacích zásobníků. Tyto jsou díky dostatečně velkému dimenzování připojení optimálně vhodné pro tepelné čerpadlo. Vyrovnávací zásobníky tepelných čerpadel na teplou vodu budou do budoucna také s ohledem na funkce chytrých sítí nabývat na významu jako vyrovnávací zásobníky energie a budou proto bezpodmínečně nutné.* *Správně dimenzované vyrovnávací zásobníky jsou v Německu již dnes zohledňovány zvýšenou podporou MAP.

24 PŘEHLED VÝROBKŮ Tepelná čerpadla pro topení a chlazení Golf MIDI plus» V/Š/H 1150 x 400 x 650 mm» Zdroje tepla voda, solanka, přímé vypařování, vzduch» Topení, ohřev teplé vody» Až do 13,8 kw topného výkonu» Až do 65 C teploty přívodu topení» Ideální pro jedno i vícegenerační domy s nízkoteplotními topnými systémy Golf MAXI a Golf MAXI Plus» V/Š/H 1150 x 600 x 650 mm» Zdroje tepla voda, solanka, přímé vypařování, vzduch» Topení, aktivní chlazení, ohřev teplé vody» Až do 37,3 kw topného výkonu» Aplikace s označením Plus - až do 65 C teploty přívodu topení Provedení STANDARD a R» V/Š/H 1850 x 695 x 585 mm» Zdroje tepla voda, solanka a vzduch» Topení, aktivní chlazení, ohřev teplé vody» Až do 99,5 kw topného výkonu» Typ R: až do 65 C teploty přívodu topení» Pro budovy s vysokými ztrátovými výkony na vytápění Výparník Split Eco» V/Š/H 900 x 900 x 560 mm» Vysoce účinný horizontální výparník pro tepelná čerpadla split typu vzduch/voda pro malé ztrátové výkony na vytápění» Ventilátor chráněn proti dešťovým srážkám» Volně stojící» Exkluzivní skříňové provedení Jednoventilátorový výparník Split typu VHS-M (Edice Millennium )» V/Š/H 1080 x 1290 x 960 mm» Vysoce účinný výparník pro splitová tepelná čerpadla typu vzduch/voda» Exkluzivní design» Použití materiálů nejvyšší kvality» Certifikát jakosti s oficiálně potvrzenými výsledky zkoušek» Mimořádně tichý provoz» Plně ovladatelný provoz elektronicky řízeného ventilátoru výparníku prostřednictvím regulátoru OTE» Technologie OCHSNER Liquid-Control Dvojventilátorový výparník VHS-M (Edice Millennium )» V/Š/H 1080 x 2220 x 960 mm» Vysoce účinný vodorovný výparník pro splitová tepelná čerpadla typu vzduch/voda pro vyšší výkony» Exkluzivní skříňové provedení» Špičkový design, materiály nejvyšší kvality» Certifikát jakosti s oficiálně potvrzenými výsledky zkoušek» Extrémně tichý provoz» Plně ovladatelný provoz elektronicky řízeného ventilátoru výparníku prostřednictvím regulátoru OTE» Technologie OCHSNER Liquid-Control Strana 24

25 Systém kompakt Tepelná čerpadla pro ohřev teplé vody Combi Universal 2» Pro všechny typy zdrojů tepla» Topení, aktivní chlazení, ohřev teplé vody v jednom systému» Až do výkonu 13,4 kw» Až do 65 C teploty přívodu topení» Ideální pro nízkoenergetické domy, montované domy, malé domy s malým prostorem kotelny a nízkou spotřebou teplé vody» Ohřev teplé vody do 52 C bez přídavného ohřevu» Rychlonabíjecí nerezový zásobník vody» Ochrana proti Legionelle prostřednictvím topného tělesa v zásobníku (v sestavě tepelného čerpadla) Europa Mini IWP a Mini EWP» d/v 650 x 426 mm» Splitové tepelné čerpadlo pro externí zásobník vody do 500 litrů» Pro až pětičlennou domácnost» elektronický regulátor Tiptronic light» IWP: zdroj tepla vzduch nebo odpadní vzduch, až do 60 C teplé vody» EWP: zdroj tepla přímé vypařování, teplo ze země, až do 60 C teplé vody Europa 303 DKL, 323 DK a 323 DK-EW» d/v 650 x 1850 mm» Zdroj tepla vzduch, odpadní vzduch, země» Kompaktní tepelné čerpadlo s integrovaným zásobníkem 300 litrů» Pro až pětičlennou domácnost» Až do 65 C teplé vody» 303 DKL: elektronický regulátor Tiptronic light, bez solárního registru» 323 DK a 323 DK-EW: Regulátor Tiptronic plus s dotykovým displejem (viz str. 21) Tepelná čerpadla pro velké budovy a průmyslové aplikace Zásobník Široký program:» zásobníků tepelných čerpadel na teplou vodu» vyrovnávacích zásobníků pro tepelná čerpadla» modulů tepelného čerpadla pro čerstvou vodu Tepelná čerpadla s velkým výkonem» Zdroj tepla solanka, voda a vzduch» Topení, aktivní chlazení, ohřev teplé vody» Tepelná čerpadla pro velké výkony až do 1000 kw» Teplota přívodu topení až 65 C, Vysokoteplotní tepelná čerpadla do teploty topné vody 98 C pro průmyslové procesy a potravinářský průmysl» Šroubový anebo turbo-kompresor» Pro velké komerční, průmyslové, velké obytné a státní budovy» Technologie OVI pro nejvyšší účinnost Zásobníky jsou pro budoucí funkce SmartGrid bezpodmínečně nutné

26 MANAŽÉR VNITŘNÍHO KLIMATU OTE 3 OCHSNER pokojový terminál s dotykovým displejem Smartphone Otázka preference Přehled nových funkcí regulátoru OTE 3! S novým manažérem vnitřního klimatu OTE 3 plus sází OCHSNER na inteligentní uživatelskou přívětivost regulace Vašeho tepelného čerpadla. Špičková technologie řízení vám poskytuje nejvyšší úroveň pohodlí, maximální energetickou účinnost a nejvyšší provozní bezpečnost. Dialog je veden prostými úkony, které Vás bezpečně provedou celým uživatelským menu. Kromě toho systém poskytuje snadno pochopitelné grafické uživatelské zobrazení základních parametrů. Kromě řízení termodynamického okruhu může regulátor OTE řídit, pokud je potřeba, také ohřev teplé vody, režim chlazení a až 16 uživatelských okruhů (pro topení/chlazení). Kromě toho regulátor umožňuje řízení přídavného ohřevu (prostřednictvím přídavného modulu) a solárního systému. Pokojový terminál OCHSNER s dotykovým displejem (volitelná výbava) Ovládejte své vytápění pohodlně z obývacího pokoje! Pokojový terminál OCHSNER s nejnovějším kapacitním dotykovým displejem nabízí nejvyšší komfort ovládání. Montáž se provádí díky integrovaným teplotním a vlhkostním čidlům na omítku, funkční spojení zajišťuje kabel. Integrovaný server web2com umožňuje jednoduché a rychlé propojení Vašeho vytápění s Vaší domácí sítí a kompletní ovládání pomocí PC, tabletu a chytrého telefonu. Celografický, plně textový displej Velmi jednoduchý provoz pouze dvě tlačítka a logická struktura menu Ještě komfortnější ohřev teplé vody s novou adaptivní regulací Maximální provozní bezpečnost prostřednictvím řízení nových bezpečnostních funkcí Tovární výbava pro sledování průtoku současně je možné měření množství tepla pro účely marketingu»» Možnost přístupu a řízení tepelného čerpadla odkudkoli po internetu prostřednictvím modulu web2com doplňková výbava Snadné uvedení do provozu prostřednictvím asistenta Strana 26

27 Servis výrobce Servis výrobce OCHSNER je tady pro Vás neustále! Naše osobní zákaznická podpora nekončí prodejem zařízení. Naši pracovníci zákaznického servisu OCHSNER Vám vždy kompetentně a spolehlivě poradí. Uvedení do provozu Náš specializovaný zákaznický servis uvede do provozu Vaše zařízení a proškolí Vás, jak provozovat tepelné čerpadlo. Instalaci pak následně přizpůsobí Vašim požadavkům a podmínkám. Údržba a záruka Abyste dlouhodobě zabezpečili svou investici, doporučujeme pravidelné servisní prohlídky tepelného čerpadla. Zákaznický servis OCHSNER důkladně prověří stav systému. To Vám umožní provozní náklady na trvale nízké úrovni, prodloužit životnost zařízení a pomůže zabránit nečekaným selháním tepelného čerpadla. Kromě toho chrání odpovídající servisní smlouva Vaši investici zárukou výrobce až sedm let. Váš systémový partner OCHSNER nebo regionální prodejní zástupce Vám rádi poradí ohledně potřebné údržby zařízení. Zkouška těsnosti Tepelná čerpadla jsou chladírenská zařízení a podléhají částečně ustanovením nařízení o F-plynech (EG - 842/2006). Zkoušky, které je případně nutné provést, rád provede Váš servis OCHSNER, podmínky najdete na našich webových stránkách Chladiva používaná v našich tepelných čerpadlech nejsou vznětlivá, nejsou jedovatá a jsou ozónově neutrální. Dostupnost Specializovaný servis OCHSNER je k dispozici 365 dnů v roce, také o sobotách a svátcích kdekoli je to zapotřebí. Čísla zákaznických linek najdete na našich stránkách Náhradní díly Naše servisní čety vozí většinu běžných náhradních dílů sebou. Kromě toho náš centrální sklad náhradních dílů zabezpečuje dostupnost více jak 2000 skladových položek, které je možno v krátkém čase doručit kamkoli.

28 W720cz P 07/2013 OCHSNER Wärmepumpen GmbH (Obchodní rejstřík) Krackowizerstraße 4 A-4020 Linz kontakt@ochsner.at Centrála/Závod Ochsner-Straße 1 A-3350 Haag Tel: +43 (0) Fax: +43 (0) Hotline pro koncové zákazníky: +43 (0) kontakt@ochsner.at OCHSNER Wärmepumpen GmbH Deutschland Elxlebener Weg 10 D Arnstadt Tel: +49 (0) Fax: +49 (0) Hotline pro koncové zákazníky: +49 (0) kontakt@ochsner.de OCHSNER East PL Kraków, Zakliki z Mydlnik 16 Tel: +48 (0) Fax: +48 (0) kontakt@ochsner.pl identity.co.at Technische Änderungen sowie Satz- und Druckfehler vorbehalten. Technické změny, chyby a tiskové chyby vyhrazeny.
