SE-S10. Elektronická registrační pokladna. Uživatelská příručka

Transkript

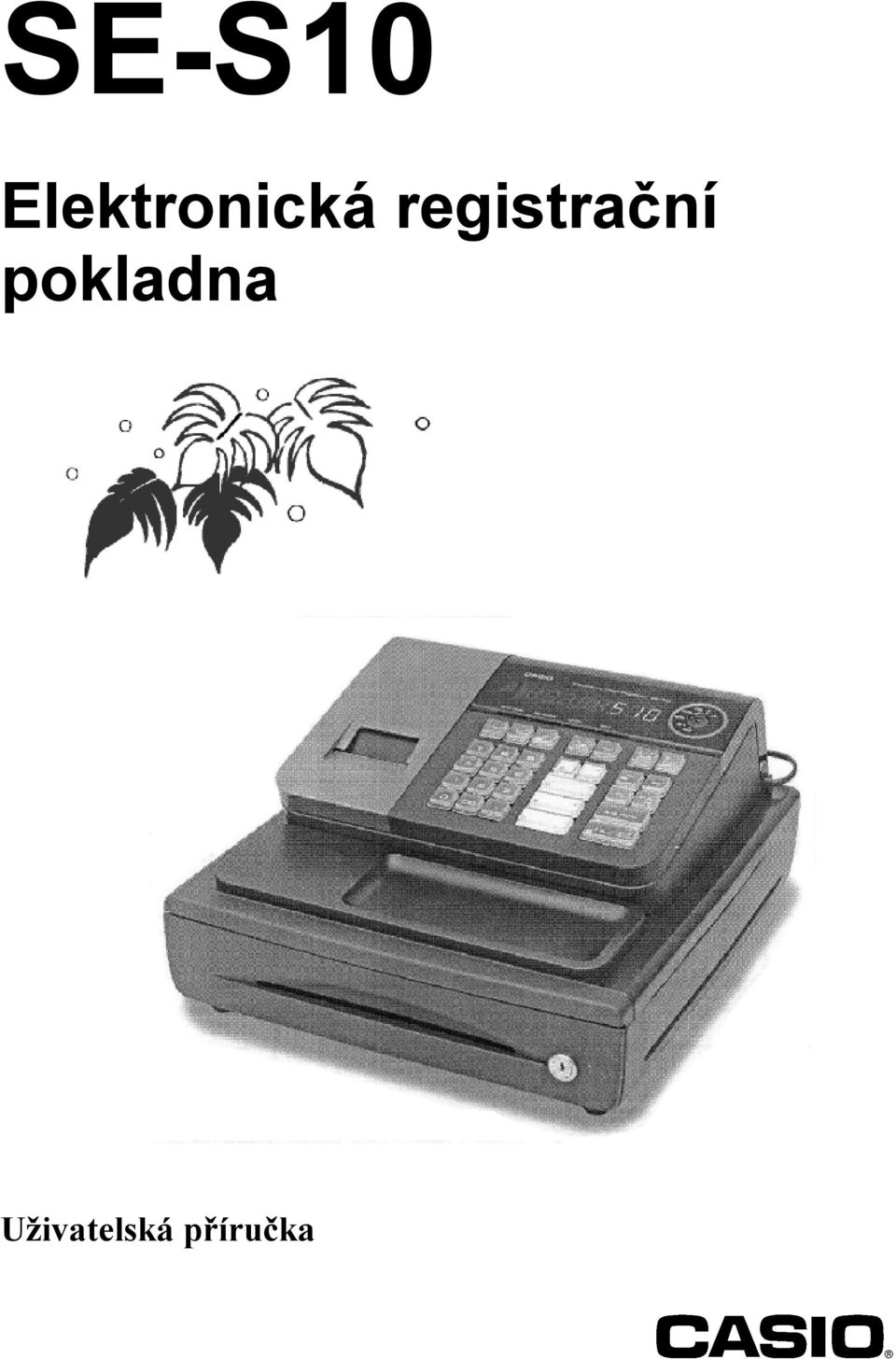

1 SE-S10 Elektronická registrační pokladna Uživatelská příručka

2 Děkujeme Vám za zakoupení elektronické kontrolní pokladny CASIO SE-S10. Dříve, než přistoupíte k její obsluze, prostudujte si pečlivě tento návod. Věříme, že se pokladna stane Vaším kvalitním pomocníkem. Důležité upozornění Pokladnu můžeme čistit hadříkem, který je mírně namočený v saponátu. Hadřík důkladně vyždímejte, aby nepoškodil tiskárnu. Nikdy nepoužívejte žádná rozpouštědla. Pokladnu chraňte před zdroji tepla, přímým slunečním zářením a prachem. Výrobek musí být nainstalován v blízkosti síťové zásuvky, která musí být dobře přístupná. Při jakémkoli zásahu do přístroje jej odpojte od sítě. Uvedené baterie je dovoleno nahrazovat pouze stejným či rovnocenným typem. S použitými bateriemi zacházejte dle pokynů výrobce. Než začnete... Dříve než začnete pracovat s pokladnou, seznamte se s těmito pokyny: 1. Neumísťujte pokladnu na taková místa, kde by byla vystavena přímému slunečnímu záření, velmi vysoké vlhkosti, ostřikování vodou nebo jinými kapalinami a vysoké teplotě (např. v blízkosti ohřívače) 2. Zkontrolujte napětí v síti, kam chcete pokladnu připojit, zda se shoduje s napětím uvedeným na štítku pokladny. 3. Nikdy neobsluhujte pokladnu, jestliže máte vlhké ruce. 4. Na čištění krytu pokladny používejte jemnou a suchou tkaninu. Nikdy nepoužívejte benzín, ředidlo nebo jiné prchavé látky. 5. Nikdy se nepokoušejte zasahovat do pokladny nebo provádět vlastní opravy. Příprava pokladny k práci Nyní vysvětlíme, jak připravit pokladnu k práci. To se týká zvláště těch uživatelů, kteří se rozhodnou provést instalaci pokladny sami, a to i v případě, že již s elektronickou pokladnou dříve pracovali. 1. Vyjměte pokladnu z krabice a přesvědčete se, zda obsahuje všechny části a doplňky. 2. Odstraňte lepicí pásku, která drží části pokladny. Taktéž vyjměte malý sáček, ve kterém najdete 6 kusů klíčů (2 ks s označením OP, 2 ks s označením PGM a 2 ks s označením D-4). 3. Nainstalujte dvě tužkové baterie do bateriové skříňky. Ukázky se nacházejí na str. 9 originálního manuálu. 4. Nainstalujte papírovou termo pásku (originální manuál str. 10 a 11). Nikdy nepracujte s pokladnou bez papírové pásky, neboť můžete pokladnu poškodit. 5. Zapojte napájecí šňůru do elektrické sítě. 6. Na displeji se objeví blikající 0, zadejte 0 a stiskněte tlačítko CA/AMT TEND. 7. Na displeji se objeví , zadejte datum ve tvaru DD-MM-RR (např pro datum 13.července 2009). 8. Na displeji se objeví 00-00, zadejte čas ve tvaru HH-MM (např.0805 pro čas 8 hodin 5 minut). 9. Vložte klíč s označením PGM do přepínacího zámku. 10. Nastavte pokladnu na všechny pokladní operace, které chcete vykonávat. (Nová pokladna není naprogramována na žádné daňové výpočty.) Popis pokladny Zásuvka na peníze Otevírá se klávesami CA/AMT TEND, CH, CHK/NS. Při výpadku napájení ji lze otevřít páčkou, umístěnou na spodní straně zásuvky. Při tomto způsobu otevírání nakloňte pokladnu na levý nebo pravý bok. Zásuvka může být uzamčena nejmenším z přiložených klíčků. (Tyto klíčky najdete po vybalení pokladny u originálního manuálu.) V tom případě ji nelze otevřít ani elektronicky z klávesnice, ani páčkou na spodní straně pokladny

3 Upozornění: Neukládejte příliš mnoho bankovek pod plastový výlisek v zásuvce - mohlo by dojít k nadzvednutí mincovníku a nemožnosti otevřít zásuvku. Pokud k této situaci přeci jen dojde, použijte například šroubovák, který vsuňte zpředu do horní štěrbiny mezi čelem zásuvky a rámem, výlisek s přihrádkami stlačte dolů a páčkou na spodní části pokladny otevřete zásuvku. Bateriová skříňka a baterie Bateriová skříňka se nachází pod krytem tiskárny za papírovou páskou. Baterie slouží k uchování dat a naprogramování pokladny pro případ výpadku elektrického proudu. Tyto baterie neslouží k náhradnímu provozu pokladny. Používají se dva alkalické tužkové články, jejichž životnost je přibližně jeden rok. Pozor! Během výměny baterií musí být síťová šňůra zapojena v zásuvce elektrické sítě! Tiskárna Tiskárna používá papírové termo kotoučky o šířce milimetrů. Maximální použitelný průměr kotoučku je 80 mm. Vnitřní průměr dutinky není rozhodující. Můžete si vybrat dva způsoby tisku: Jen kontrolní páska (journal) - zůstává v pokladně. Jen účetní páska (receipt)-odevzdává se zákazníkovi. Na tiskárně se tisknou všechny informace během provozu. Lze vytisknout i stav naprogramování pokladny. K tisku dochází působením tepla na teplocitlivou vrstvu pásky. Papírové pásky lze zakoupit u dodavatele pokladen. Upozornění: Používejte jen hlazený papír. Použití méně kvalitního papíru může vést ke zkrácení životnosti tiskárny a způsobí nutnost častější údržby, čištění a zásahu servisního technika. Na tyto opravy se nevztahuje záruka. Displej Displej pokladny je rozdělen na několik sekcí. Jednotlivé sekce jsou označeny bílými nápisy. V levé části může svítit znak T. Pokud svítí znak (písmeno) T, znamená to, že na displeji je zobrazen součet nebo mezisoučet, tedy suma, kterou má zákazník platit. Pokud svítí znak (písmeno) C, znamená to, že na displeji je zobrazena suma, kterou má prodávající vrátit zákazníkovi. Další údaje jsou zobrazeny pomocí číslic. Číslice vpravo ukazují přímo hodnotu (cenu jednoho kusu, součet, mezisoučet, počet kusů při násobení). V levé části displeje je znázorněn poslední zadaný znak při programování názvů. Přepínací zámek a klíče Klíč lze vložit nebo vyndat z přepínacího zámku v polohách OFF a REG. OFF REG RF CAL PGM X Z vypnutí pokladny režim běžného provozu, účtování reklamace, vrácení zboží režim kalkulačky programovací režim inventury uzávěrky K pokladně se dodávají tři typy klíčů. Jeden je určen pro vedoucího, lze jej otočit do všech poloh. Je označen PGM. Druhý, označený OP, používá prodavač, lze jej otočit pouze do poloh REG, CAL a OFF. Třetí typ (nejmenší, označený D-4) slouží pro uzamčení zásuvky na peníze. Vysvětlivky k dalšímu textu DPT je zkratka anglického slova DEPARTMENT, které znamená oddělení. V dalším textu jí budeme označovat jednu z účtovacích kláves. Tyto klávesy se používají k zaúčtování namarkované částky a nahrazují klávesu +. Jsou označeny čísly 1 až 5. Jediným rozdílem proti klasické mechanické pokladně je to, že tyto klávesy nelze použít k výpočtu součtu a také to, že místo jedné klávesy jich je zde pět. Toho lze využít pro účtování zboží z různých oddělení nebo různých sortimentů. Každé toto oddělení má svůj vlastní vnitřní registr. Při inventuře a uzávěrce se vypočítají součty všech oddělení zvlášť a vypočte se i celkový součet. Při běžném účtování (prodeji) se částky z jednotlivých oddělení samozřejmě sečtou na účtenku dohromady

4 Klávesnice Následuje stručný popis funkcí jednotlivých kláves: Elektronická registrační pokladna CASIO SE-S10 1. FEED Posun pásky o jeden řádek. Pokud klávesu podržíte stisknutou, posunuje se páska souvisle. 2. X/DATE TIME V průběhu markování má význam krát. Pokud jsou ukončeny všechny operace, lze jejím stisknutím zobrazit na displeji čas nebo datum. 3. AC/C Opravy překlepů, zrušení chybného stavu. 4. -/ERR CORR Tato klávesa slouží k poskytnutí slevy v Kč / K opravě chybně zaúčtované částky. 5. PLU Tlačítko pro prodej a programování PLU (jednotlivých položek zboží). 6. #/DEPT SHIFT V průběhu markování vytiskne číslo z displeje. Toto číslo se nikam nezapočítává / Tlačítko pro přepínání hladin oddělení 1-5, 6-10, 11-15, %/CLK Klávesa pro účtování a programování slev a přirážek/přihlašování obsluhujících. 8. RC/MR Příjem hotovosti (zůstatku) do zásuvky, vyvolání paměti v režimu kalkulačky 9. PD Platba v měně EURO, vydání hotovosti (tržby) ze zásuvky. 10. CH Uzavření účtenky, účtování k tíži prodejny. 11. CHK/NS Uzavření účtenky, placení šekem, kreditní kartou nebo fakturou. Jsou-li ukončeny všechny operace, otevře zásuvku. 12. SUBTOTAL Výpočet mezisoučtu. Zahájení a ukončení programování. 13. CA/AMT TEND Výpočet konečného součtu (TOTAL), platba v hotovosti. Výpočet částky, která má být vrácena zákazníkovi. 14. Číselné klávesy Deset číselných kláves a klávesa 00. Stisknutí klávesy označené 00 má stejný efekt, jako dvě stisknutí klávesy Desetinná tečka Desetinná tečka se používá při práci s kalkulačkou a při programování názvů. 16. Klávesy oddělení Klávesy umístěné vpravo od číselné klávesnice a označené čísly 1-5 se používají k zaúčtování částky na displeji do příslušného oddělení. Dále slouží jako aritmetické operátory (+, -, x, / ) v režimu kalkulačky. 17. PAPER SAVING Tlačítko má dvě funkce. V režimu tisku účtenky s louží k Zapínání/Vypínání tisku účtenky. V režimu tisku kontrolní pásky slouží pro změnu tisku z normální velikosti na kondenzované (zhuštěné). 18. POST RECEIPT Tlačítko pro dodatečný výtisk poslední účtenky. 19. TAX PGM Klávesa pro programování DPH. 20. HELP Po zmačknutí tiskárna vytiskne nápovědu při programování, instalaci pásky, - 4 -

5 Upozornění : Rozlišujte mezi klávesami oddělení a číselnými klávesami. V dalším textu budeme číselné klávesy označovat číslem, klávesy oddělení zkratkou DPT. Pokud bude dále v textu uvedeno DPT, stiskněte klávesu oddělení, pro které se má operace vztahovat. Rychlé programování Nastavení času Hodiny běží i při vypnuté pokladně. Pokladna používá 24 hodinový denní režim. Hodiny se zobrazí po stisknutí tl. X/DATE TIME, zpět do režimu pokladny stiskem tlačítka C > SUBTOTAL 3. čas (4 místa - použijte všechny 4 cifry) 4. X/DATE 5. C Příklad : Pro čas 8 hodin 5 minut ráno použijte kód : Nastavení datumu Kalendář běží i při vypnuté pokladně. Je automatický a je naprogramován do roku Datum se zobrazí, pokud se 2x stiskne tlačítko X/DATE TIME, zpět do režimu pokladny stiskem tlačítka C > SUBTOTAL 3. datum (6 míst použijte všech 6 cifer) 4. X/DATE 5. C Příklad : Pro datum 13. Července 2009 použijte kód : Nastavení sazeb DPH a přiřazení oddělení do příslušné sazby 1. klíč PGM do polohy PGM 2. TAX PGM 3. Sazba DPH pro první daňovou skupinu 4. Tlačítko oddělení s DPH podle první sazby 5. Sazba DPH pro první daňovou skupinu 6. Další tlačítko oddělení s DPH podle první sazby 7. Sazba DPH pro druhou daňovou skupinu 8. Tlačítko oddělení s DPH podle druhé sazby 9. SUBTOTAL POZOR!!!! Tímto rychlým postupem není pokladna automaticky nastavena na zaokrouhlení výsledné částky pro Českou republiku (na celé koruny). Nastavení zaokrouhlování viz. strana 6 a 7 tohoto návodu

6 Nastavení formátu datumu a počtu desetinných míst pokladny 1. klíč PGM do polohy PGM 2. 3 > SUBTOTAL SUBTOTAL 5. kód programu dle následující tabulky (použijte obě cifry) (AB) 6. CA/AMT TEND 7. SUBTOTAL Po inicializaci AB nastaveno na hodnotu 12 Formát datumu 13. července 2009 Datum ve tvaru RR-MM-DD ( ) 0 Datum ve tvaru DD-MM-RR ( ) 1 Datum ve tvaru MM-DD- RR ( ) 2 Počet desetinných míst Žádné (0.) 0 Jedno (0.0) 1 Dvě (0.00) 2 A B Programování standardní Všechny informace, jako datum, čas, ceny, daňová tabulka, musí být naprogramovány ještě před zahájením účtování. Novými informacemi budou automaticky přepsány informace staré. Nová pokladna je nastavena základním způsobem. Pro základní použití není nutné pokladnu programovat. Všechny údaje jsou i při vypnutí pokladny uchovány pomocí tužkových baterií. Při programování musí být klíč v poloze PGM. Programování se otočením klíče do polohy PGM. Zobrazí se P Tato klávesa se použije i pro ukončení programování. Pokud programujete více údajů současně, je možné dvojí stisk klávesy SUBTOTAL po sobě vynechat. Některé vlastnosti pokladny se programují pomocí číselných kódů. Tyto kódy se skládají ze 2 až 4 cifer. Zadání daňové tabulky, zaokrouhlování 2. 3 > SUBTOTAL 3. číslo daně 4. SUBTOTAL 5. daňová sazba 6. CA/AMT TEND 7. zaokrouhlení a daňový systém (vždy 4 cifry) 8. CA/AMT TEND 9. SUBTOTAL - 6 -

7 Číslo daně 0125 daň č daň č daň č daň č. 4 Daňová sazba: Sazbu je možné zadat na čtyři desetinná místa bez desetinné tečky. Příklad: Pro daň 19% použijte kód 1 9 Pro daň 8,25% použijte kód Zaokrouhlení: 1. a 2. cifra typ zaokrouhlování 00 zaokrouhlení dolů (na 2 desetinná místa) 50 zaokrouhlení 5/4 (na 2 desetinná místa) 90 zaokrouhlení nahoru (na 2 desetinná místa) 3. cifra speciální zaokrouhlování 0 není speciální zaokrouhlování 1 speciální zaokrouhlení 1 2 speciální zaokrouhlení 2 6 speciální zaokrouhlení 6 8 speciální zaokrouhlení 8 4. cifra daňový systém 0 bez daně 2 daňový systém Add-on (ceny se zadávají bez DPH, DPH se připočte k zadané ceně) 3 daňový systém Add-in (ceny se zadávají včetně DPH) Příklad: DPH, matematické zaokrouhlení součtů na celé koruny: kód nastavte na Speciální zaokrouhlování Speciální zaokrouhlování se zadává jen u daně č. 1, u ostatních musí být 3. cifra =0. 1) Typ 1 - na pětníky Poslední desetinné místo Příklad: 1,21 > 1,20 2) Typ 2 - na desetníky ,26 > 1,25 1,28 > 1,30 Poslední desetinné místo Příklad: 1,12 > 1,10 3) Typ 6 - na padesátníky ,15 > 1, > > > 100 Příklad: 1,23 > 1,00 4) Typ 8 - české zaokrouhlování na celé koruny 1,25 > 1,50 1,75 > 2, > > 100 Příklad: 1,49 > 1,00 1,50 > 2,00 Zaokrouhlení typu 1 je na pětihaléře, zaokrouhlení typu 2 na desetihaléře, zaokrouhlení typu 6 na padesátihaléře, zaokrouhlení typu 8 na celé koruny. Toto zaokrouhlení se týká jen celkové sumy, která má být placena. Při výpočtu daní, procentních přirážek, slev a násobení však pokladna počítá na více desetinných míst. Konečný výsledek se pak zaokrouhlí nastaveným způsobem

8 Nastavení jednotkové ceny pro oddělení Elektronická registrační pokladna CASIO SE-S10 Jednotková cena může být nastavena pro každé oddělení. Tato možnost slouží pro urychlení účtování nejvíce prodávaného zboží. Cenu pak není nutné zadávat z klávesnice, stačí stisknout příslušnou klávesu oddělení. Částku lze zadat i z klávesnice, není-li to však programově zakázáno (viz. vlastnosti oddělení) > SUBTOTAL 3. cena (3-6 cifer) v rozsahu DPT 5. SUBTOTAL Cena se musí zadat včetně haléřů, i když se rovnají nule. Příklad: Pro cenu 6,- Kč použijte kód: Naprogramování daní pro jednotlivá oddělení Každé klávese oddělení lze přiřadit daňový systém > SUBTOTAL > TAX PGM 3. tlačítko viz. následující tabulka 4. DPT 5. SUBTOTAL DAŇ č.1 DAŇ č.2 DAŇ č.3 DAŇ č.4 Bez daně RC/MR PD X/DATE TIME CH CHK/NS Vlastnosti jednotlivých oddělení 2. 3 > SUBTOTAL 3. kód programu dle následující tabulky (použijte všechny 3 cifry) (ABC) 4. DPT 5. SUBTOTAL Normální oddělení 0 Záporné oddělení 1 Libovolný počet cifer 0 Omezený počet cifer ( 1 7 cifer) 1-7 Zákaz ručního zadání ceny 8, 9 Normální způsob registrace 0 Registrace "Rychloklávesa" 1 A B C - 8 -

9 Nastavení jednotkové ceny pro PLU Jednotková cena může být nastavena pro jakékoliv PLU. PLU je konkrétní položka zboží a slouží pro rychlé a přesné účtování. Cenu pak není nutné zadávat z klávesnice, stačí zadat číslo položky a stisknout klávesu PLU > SUBTOTAL 3. číslo položky PLU 4. PLU 5. cena (3-6 cifer) v rozsahu CA/AMT TEND 5. SUBTOTAL Cena se musí zadat včetně haléřů, i když se rovnají nule. Příklad: Pro cenu 6,- Kč použijte kód: Přiřazení PLU do oddělení (přebírá jeho vlastnosti DPH, kladné či záporné) Pokud má být prodej pomocí PLU zdaněn, musí být PLU přiřazeno do oddělení s příslušnou daňovou skupinou > SUBTOTAL 3. číslo položky PLU 4. PLU 5. číslo oddělení, do kterého má být PLU přiřazeno ( zadejte v rozsahu 1-20 ) 6. CA/AMT TEND 7. SUBTOTAL POZOR!!! Pokud nebude PLU přiřazeno do žádného oddělení nebo bude přiřazeno do neexistujícího oddělení (0,21-99), bude automaticky zařazeno do oddělení číslo

10 Naprogramování slev (klávesa %/CLK#) Elektronická registrační pokladna CASIO SE-S10 Tato klávesa slouží pro účtování slev k ceně zboží. Slevu lze uplatnit z jedné položky nebo z celého nákupu. Způsob, jak se mají slevy počítat, se naprogramuje následujícím postupem: 2. 1 > SUBTOTAL 3. výše slevy v % např. 2,5% zadejte jako %/CLK# 5. SUBTOTAL Naprogramování daní pro slevy 2. 1 > SUBTOTAL > TAX PGM 3. tlačítko viz. následující tabulka 4. %/CLK# 5. SUBTOTAL DAŇ č.1 DAŇ č.2 DAŇ č.3 DAŇ č.4 VŠECHNY DANĚ Bez daně RC/MR PD X/DATE TIME CH RC/MR + PD CHK/NS Naprogramování vlastností přirážek a slev (klávesa %/CLK#) Tato klávesa slouží pro účtování přirážek nebo slev k ceně zboží. Přirážku, případně slevu lze uplatnit z jedné položky nebo z celého nákupu. Způsob, jak se mají slevy nebo přirážky počítat, se naprogramuje následujícím postupem: 2. 3 > SUBTOTAL 3. kód programu dle následující tabulky (použijte obě cifry) (AB) 4. % 5. SUBTOTAL Zaokrouhlení systém 5/4 0 Zaokrouhlení nahoru 1 Zaokrouhlení dolu 2 Funguje jako slevy 0 Funguje jako přirážky 1 A B

11 Naprogramování daní pro tlačítko - (minus)/err CORR 2. 1 > SUBTOTAL > TAX PGM 3. tlačítko viz. následující tabulka 4. - (minus)/err CORR 5. SUBTOTAL DAŇ č.1 DAŇ č.2 DAŇ č.3 DAŇ č.4 VŠECHNY DANĚ Bez daně RC/MR PD X/DATE TIME CH RC/MR + PD CHK/NS Programování vlastností pokladny Nastavení tisku účtenky nebo kontrolní pásky 2. 1 > SUBTOTAL 3. kód programu dle následující tabulky - A 4. CH Po inicializaci A nastaveno na hodnotu 0 Tisk účtenky 0 Tisk kontrolní pásky 1 A

12 Vlastnosti tisku 2. 3 > SUBTOTAL SUBTOTAL Elektronická registrační pokladna CASIO SE-S10 5. kód programu dle následující tabulky (použijte všechny 4 cifry) (ABCD) 6. CA/AMT TEND 7. SUBTOTAL Po inicializaci ABCD nastaveno na hodnotu 0000 Tisk Účtenek=U/Tisk kontrolní pásky Žurnálu=Ž Tisk účtenky normálně/dvojnásobnou výškou Tisk jedné řádky před součtem U 0 NORMÁL Ž 1 DVOJNÁ U 2 SOBNĚ Ž 3 U 4 NORMÁL Ž 5 DVOJNÁ U 6 SOBNĚ Ž 7 A VŽDY 0 B 1 Tisk času na účtence / kontrolní pásce 0 4 C Tisk čísla účtenek Tisk mezisoučtu při stisku kl. SUBTOTAL Netisknout položky na kontrolní pásce D Nastavení ovládacích prvků 2. 3 > SUBTOTAL SUBTOTAL 5. kód programu dle následující tabulky (použijte všechny 4 cifry) (ABCD) 6. CA/AMT TEND 7. SUBTOTAL

13 Po inicializaci ABCD nastaveno na hodnotu 0000 Omezení 2 posledních číslic na 00,25,50 a 75 - jen pro Dánsko Zapnutí tónu kláves A Uchování zásobníku po ukončení prodeje Nulovat číslování účtenek při uzávěrce typu Z Povolení záporných hodnot po zmačknutí CA/ AMT TEND B Zobrazení sekund při čase na displeji Povolení částečné (kombinované) platby pro CA/AMT TEND Povolení částečné (kombinované) platby pro CHK C Tlačítko 00 slouží jako 000 Obsluhující se přihlašují zadáním kódu Omezení poslední číslice na 0 a 5 (jen pro Malajsii) D

14 Nastavení tisku uzávěrek 2. 3 > SUBTOTAL SUBTOTAL 5. kód programu dle následující tabulky (použijte všechny 3 cifry) (ABC) 6. CA/AMT TEND 7. SUBTOTAL Po inicializaci ABC nastaveno na hodnotu 000 Vymazání elektronické kontrolní pásky při Z uzávěrce 0 1 Tisk hodnoty markované v RF módu 0 1 A B Tisk nulových položek na uzávěrce Tisk Grand Totalu na Z uzávěrce Nastavení tisku daní C 2. 3 > SUBTOTAL SUBTOTAL 5. kód programu dle následující tabulky (použijte všechny 2 cifry) (AB) 6. CA/AMT TEND 7. SUBTOTAL Po inicializaci AB nastaveno na hodnotu 00 Tisknout daňovou součtovou čáru (jen pro Austrálii) Tisknout daňový symbol (jen pro Austrálii) A Tisk hodnoty daňového základu Tisk hodnoty daňového základu a částky D PH B

15 Kalkulátor Registrační pokladna SE-S10 má režim kalkulátoru, který se aktivuje přepnutím klíče do polohy CAL. V tomto režimu pracujete stejně jako s kalkulačkou se základními funkcemi. Nastavení vlastností kalkulátoru 2. 3 > SUBTOTAL SUBTOTAL 4. kód programu dle následující tabulky 5. CA/AMT TEND 6. SUBTOTAL Po inicializaci nastaveno na 0 Otevření zásuvky když je stisknuta klávesa CA / AMT TEND Otevření zásuvky když je stisknuta klávesa CHK/NS Tisk počtu výsledků na uzávěrkách A EURO Nastavení kurzu 2. 1 > SUBTOTAL 3. hodnota kurzu - Kč/ 4. PD 6. SUBTOTAL Příklad: pro aktuální kurz 24,50Kč/ 1 zadejte: Účtování v Účtování se provádí standardně jako v Kč až po SUB TOTAL (MEZISOUČET), pak se stiskne klávesa PD a znovu SUB TOTAL ( na displeji se zobrazí hodnota v ), zadá se přijatá částka v a znovu se stiskne klávesa PD a nakonec klávesa CA/AMT TEND (PLACENO/HOTOVOST)

16 Programování názvů oddělení, PLU, obsluhy a loga Popis tlačítek pokladny v režimu programování názvů 1. Tlačítko dvojnásobné šířky písma. (Před každým znakem se musí zmačknout.) 2. Tlačítka pro zápis jednotlivých znaků. 3. Klávesa pro zápis znaku pod stejným tlačítkem nebo pro zadání mezery. 4. Pro smazání právě zadaného znaku. 5. Tlačítko pro programování položek PLU. 6. Klávesy oddělení. 7. Přepínač hladin oddělení. 8. Tlačítko pro programování čísla obsluhujícího. 9. Klávesa pro zadávání čísla řádku LOGA. 10. Tlačítko pro ukončení programování 11. Klávesa pro zapsání zadaného názvu oddělení, PLU, obsluhy, řádku loga do paměti pokladny. Programování názvů oddělení 2. 2 > SUBTOTAL 3. DPT1( DPT5, DEPT SHIFT + DPT1 DPT5 pro DPT6 10, DPT11 15) 4. název s použitím tlačítek klávesnice pokladny 5. CA/AMT TEND 6. SUBTOTAL Příklad: Přiřazení názvu CASIO oddělení číslo > SUBTOTAL 3. DPT1 4. DBL,888,DBL, C A S I O 5. CA/AMT TEND 6. SUBTOTAL

17 Programování názvů PLU 2. 2 > SUBTOTAL 3. číslo PLU > PLU 4. název s použitím tlačítek klávesnice pokladny 5. CA/AMT TEND 6. SUBTOTAL Příklad: Přiřazení názvu CASIO položce číslo > SUBTOTAL 3. 1 > PLU 4. DBL,888,DBL, C A S I O 5. CA/AMT TEND 6. SUBTOTAL Programování jména obsluhy 2. 2 > SUBTOTAL 3. číslo obsluhujícího > %/CLK 4. název s použitím tlačítek klávesnice pokladny 5. CA/AMT TEND 6. SUBTOTAL Příklad: Přiřazení jména JARDA obsluze > SUBTOTAL 3. 1 > %/CLK J A R D A 5. CA/AMT TEND 6. SUBTOTAL Programování jednotlivých řádků LOGA 2. 2 > SUBTOTAL 3. číslo řádku loga (1-5) > CH 4. název s použitím tlačítek klávesnice pokladny 5. CA/AMT TEND 6. SUBTOTAL

18 Příklad: Přiřazení názvu CASIO OBCHOD (18 znaků)na řádek číslo 1 přiřazení názvu kontrolní pokladny (18 znaků) na řádek číslo > SUBTOTAL 3. 1 > CH 4. DBL,888,8 DBL,1111 DBL,444 DBL,666 DBL,666 88, x mezera C A S I O 2x mezera O B C H O D 5. CA/AMT TEND 6. 2 > CH , x mezera k o n t r o l n í 2x mezera , p o k l a d n y 8. CA/AMT TEND 9. SUBTOTAL

19 Přehled jednotlivých znaků, které je možno použít při programování názvů. Přehled jednotlivých znaků, které je možno použít při programování názvů. Přehled jednotlivých znaků, které je možno použít při programování názvů. Přehled jednotlivých znaků, které je možno použít při programování názvů. Přehled jednotlivých znaků, které je možno použít při programování názvů. Přehled jednotlivých znaků, které je možno použít při programování názvů. Přehled jednotlivých znaků, které je možno použít při programování názvů. Přehled jednotlivých znaků, které je možno použít při programování názvů

20 Zobrazení znaku pro tiskárnu Číslo programované pozice Počet stisknutí příslušné klávesy numerické klávesnice

21 Čtení stavu naprogramování pokladny 2. CA/AMT TEND Vytiskne se aktuální naprogramovaní pokladny kromě nastavení PLU > CA/AMT TEND Vytiskne se aktuální naprogramovaní PLU. Účtování Pozor! Veškeré operace účtování (krom reklamací ) se provádějí s klíčem v poloze REG. Ukázky výpočtů jsou na straně originálního návodu. Běžné markování Namarkovaní částky se provede zadáním ceny z číselné klávesnice (včetně haléřů!) a zaúčtuje se klávesou oddělení DPT, označenou číslem (má význam klávesy +). Pokud chcete tutéž sumu zaúčtovat do stejného oddělení znovu, stačí jen stisknout klávesu příslušného oddělení. Příklad: Nákup: 1 kus za 28,- (oddělení 3), 2 kusy po 16,50 (oddělení 1) a 1kus za 33,- (oddělení 8) DPT DPT1 DPT DEPT SHIFT DPT3 CA/AMT TEND Pokud máte pro klávesu oddělení přednastavenou nějakou cenu, pak (stisknete-li pouze klávesu oddělení) se použije přednastavená cena. Cenu lze namarkovat i ručně z klávesnice, není-li to však programově zakázáno. Funkce násobení se použije tak, že se nejprve napíše počet jednotek (v rozsahu 1 až 9999), stiskne se klávesa X/DATE TIME a pak se zadá příslušná suma. Po stisknutí klávesy oddělení se vypočte součin a výsledek se zaúčtuje. Příklad : Nákup: 6 kusů po 0,50 do oddělení 2. 6 X/DATE 50 DPT2 CA/AMT TEND Klávesy oddělení i cenové registry lze použít i jako tzv. rychloklávesy - pouhým stiskem se zaúčtuje cena (přednastavená nebo ručně vložená), vypočte součet a otevře zásuvka. Toto je možně však použít pouze v případě, že nemáte nic rozúčtováno. Klávesa SUB TOTAL slouží k vypočtení mezisoučtu během prodeje. Příklad: Nákup: 1 kus za 20,- a 1 kus za 7, DPT3 770 DPT4 SUBTOTAL CA/AMT TEND Druhy plateb, výpočet vrácené částky Uzavření účtů se provede klávesou CA/AMT TEND nebo CHK/NS. Jedná-li se o platbu v hotovosti, použije se CA/AMT TEND, pro bezhotovostní platbu se použije CHK/NS. Oba způsoby placení lze kombinovat. Chcete-li vypočítat částku, která má být vrácena zákazníkovi, musíte tak učinit ještě před uzavřením účtenky (před použitím CA/AMT TEND nebo CHK/NS). Pro zobrazení součtu použijte klávesu SUBTOTAL, zadejte placenou částku a uzavřete účtenku

22 Příklad : Nákup: 128,- a 94,- (oddělení 1), placeno 100,- šekem a zbytek hotově. (bankovkou 200,-) DPT DPT1 SUBTOTAL T CHK/NS T CA/AMT TEND C Účtování k tíži prodejny Účtování částky k tíži prodejny se provede klávesou CH. Po stisknutí této klávesy se uzavře účet a suma, která zbývá k zaplacení se naúčtuje k tíži prodejny. Tuto funkci lze kombinovat s klávesami CA/AMT TEND a CHK/NS, klávesa CH musí být použita jako poslední. Opravy chyb při účtování Překlepy (chybná cena, počet kusů,...) se ještě před zaúčtováním odstraní klávesou C. Pak se zadá správná hodnota a pokračuje v účtování. Chybně zaúčtovaná položka se stornuje klávesou (minus)/err CORR. Nyní je možné pokračovat v účtování dalších položek. Manipulace s hotovostí Pokud vkládáte do pokladny hotovost, zadejte sumu na klávesnici a stiskněte RC. Pokud hotovost z pokladny vybíráte, zadejte sumu na klávesnici a stiskněte PD. Budete-li tyto funkce využívat, pokladna kdykoliv vypočítá, kolik peněz na hotovosti by mělo být v daný okamžik v zásuvce. Zobrazení datumu a času Jsou-li ukončeny všechny operace, může být na displeji zobrazen čas nebo datum. Čas a datum se zobrazí stisknutím klávesy X/DATE TIME. Opakovaným stisknutím této klávesy se přepíná mezi zobrazením času a datumu. Zrušení této funkce se provede klávesou C. Reklamace Reklamace se provádí s klíčem PGM v poloze RF. V tomto případě se postupuje stejně, jako při prodeji. Lze použít i klávesy (minus)/err CORR a %/CLK#. Všechny částky se započítají s opačným znaménkem než při prodeji. Tisk daní Tisk daní na účtenky lze programově povolit nebo zakázat. Na účtenku lze tisknout celkovou cenu, cenu bez daně a daň. Způsob tisku těchto položek se rovněž nastavuje programově ( viz. strana 14 ) Přirážky a slevy K výpočtu přirážek a slev slouží klávesa %/CLK#. Tato klávesa musí být předem naprogramována. Procentní sazbu lze uplatnit na jednu položku nebo na celý nákup. Příklad: Klávesa % je nastavena na slevy s hodnotou 2 % DPT1 %/CLK# DPT1 SUBTOTAL 1 %/CLK# CA/AMT TEND V tomto případě jsme poskytli na první položku slevu(přednastaveno na 2%), a na celý nákup pak slevu 1 %. Klávesa #/DEPT SHIFT Tato klávesa má dvě funkce : 1. Po zadání čísla ( ) a stisknutí klávesy, dojde k vytištění čísla z displeje na účtenku, toto číslo se nikam nezaznamenává. Funkci lze použít například pro vytisknutí čísla šeku nebo výrobního čísla na účtenku. 2. Pokud není žádné číslo zadáno, slouží k přepínání jednotlivých hladin oddělení

23 Inventury a uzávěrky - Inventura je přečtení stavu vnitřních registrů pokladny. - Uzávěrka je přečtení stavu vnitřních registrů pokladny a jejich následné vynulování.. - Inventura se provádí s klíčkem PGM v poloze X, uzávěrka s klíčem v poloze Z. Jednotlivé inventury a uzávěrky Výtisk kontrolní pásky Před Z uzávěrkou ( v závislosti na nastavení volby A na adrese 822, viz. strana 13 ) 1. klíč do polohy X CA / AMT TEND 4. CA / AMT TEND 5. CA / AMT TEND Denní inventura / uzávěrka 1. klíč do polohy X nebo Z 2. CA / AMT TEND Inventura / uzávěrka za prodaná PLU 1. klíč do polohy X nebo Z CA / AMT TEND Periodická inventura /uzávěrka 1. klíč do polohy X nebo Z CA / AMT TEND

24 Chybová hlášení Dojde-li při provozu k chybě obsluhy, ozve se na dobu 1 sekundy akustický signál. Pokud má chyba závažnější charakter, zobrazí se kód chyby současně i na displeji. Odstranění takové chyby ukazuje následující tabulka. Příznak / problém Příčina Řešení E01 na displeji E08 na displeji Změna modu bez předchozího dokončení operace Pokus účtování bez přihlášení obsluhy Přepnout zpět klíč do původní polohy a dokončit operaci Zadat číslo obsluhy (1-8)a stisknout klávesu %/CLK E10 na displeji Otevřena tiskárna nebo není papír Zavřít tiskárnu nebo doplnit papírovou pásku E90 na displeji Zaplněná paměť pokladny Proveďte všechny uzávěrky E81 na displeji Paměť pro kontrolní pásku je plná Proveďte uzávěrku Pokladna netiskne Na účtence není datum a čas, papír málo vyjíždí Klíč nejde přepnout do polohy Z, X, PGM, a RF Zásuvka se otevře hned po stisknutí tlačítka oddělení Není úplně zavřený kryt s válečkem tiskárny Tiskárna je naprogramovaná na tisk kontrolní pásky Je použitý klíč OP Oddělení je naprogramováno jako rychloklávesa Znovu zavřete kryt Naprogramovat tiskárnu na tisk účtenek Použijte klíč PGM Naprogramujte oddělení pro normální registraci Totály se po uzávěrce nenulují Používáte uzávěrku X Použijte uzávěrku Z Ztratilo se naprogramování po odpojení ze sítě Pokladna je vypnutá, nejde otevřít zásuvka na peníze POZOR!!! Výměna baterií Záložní baterie jsou vybité Nejde napájení. Vyměňte záložní baterie Otevřete zásuvku páčkou na spodní straně pokladny Pokud se po zapnutí pokladny objeví na displeji v levé části L, jsou vybité záložní baterie. Do bateriové skříňky vložte 2 nové tužkové baterie typu AA. V žádném případě neodpojujte pokladnu od sítě. Pokud by došlo k odpojení pokladny od sítě, hrozí ztráta všech dat ( naprogramování pokladny, obchodní data, atd. )!!! Manuální otevření zásuvky na peníze

25 Technické údaje Vkládání čísel: Systém číselných kláves, Displej: LED, 8 míst, potlačení nul Tiskárna: 12 míst, Šířka papíru mm TERMO!!! Počet oddělení: 5 (20 pomocí DEPT SHIFT) Datum, čas: Automatické, možnost tisku Zálohování paměti: 2 tužkové baterie nejsou součástí dodávky Napájení: Viz štítek, ( V/50/60Hz) Pracovní teplota: 0-40 stupňů C Vlhkost: % Rozměry a hmotnost: 188 mm (v) x 330 mm (š) x 360 mm (h), 4 kg s malou zásuvkou na peníze 205 mm (v) x 410 mm (š) x 450 mm (h), 8 kg s velkou zásuvkou na peníze Technické parametry a design se mohou změnit bez předchozího upozornění. Autoři tohoto návodu neručí za technické změny, ke kterým došlo po vydání tohoto návodu a které nemají vliv na funkci přístroje. Firma Casio, prodejce přístroje ani autoři návodu neručí za následky a nemohou hradit případné škody, které by snad vznikly používáním přístroje. Tento návod nesmí být bez souhlasu autorů rozmnožován ani překládán do jiných jazyků

26 OBSAH Důležité upozornění...2 Než začnete...2 Příprava pokladny k práci...2 Popis pokladny...2 Zásuvka na peníze...2 Bateriová skříňka a baterie...3 Tiskárna...3 Displej...3 Přepínací zámek a klíče...3 Klávesnice...4 Rychlé programování...5 Nastavení času...5 Nastavení datumu...5 Nastavení sazeb DPH a přiřazení oddělení do příslušné sazby...5 Nastavení formátu datumu a počtu desetinných míst pokladny...6 Programování standardní...6 Zadání daňové tabulky, zaokrouhlování...6 Nastavení jednotkové ceny pro oddělení...8 Vlastnosti jednotlivých oddělení...8 Nastavení jednotkové ceny pro PLU...9 Naprogramování slev (klávesa %/CLK#)...10 Naprogramování daní pro slevy...10 Naprogramování daní pro tlačítko - (minus)/err CORR...11 Nastavení tisku účtenky nebo kontrolní pásky...11 Nastavení ovládacích prvků...12 Nastavení tisku uzávěrek...14 Nastavení tisku daní...14 Kalkulátor...15 Nastavení vlastností kalkulátoru...15 EURO...15 Nastavení kurzu...15 Účtování v...15 Programování názvů oddělení, PLU, obsluhy a loga...16 Popis tlačítek pokladny v režimu programování názvů...16 Programování názvů oddělení...16 Programování názvů PLU SUBTOTAL...17 Programování jména obsluhy SUBTOTAL...17 Programování jednotlivých řádků LOGA...17 Přehled jednotlivých znaků, které je možno použít při programování názvů...19 Čtení stavu naprogramování pokladny...21 Účtování...21 Běžné markování...21 Druhy plateb, výpočet vrácené částky...21 Účtování k tíži prodejny...22 Manipulace s hotovostí...22 Zobrazení datumu a času...22 Reklamace...22 Tisk daní...22 Přirážky a slevy...22 Klávesa #/DEPT SHIFT...22 Inventury a uzávěrky...23 Jednotlivé inventury a uzávěrky...23 Chybová hlášení...24 POZOR!!!...24 Výměna baterií...24 Manuální otevření zásuvky na peníze...24 Technické údaje
