Instrukce pro model Breeze Pro F3P, halový 3D

Transkript

1 Instrukce pro model Breeze Pro F3P, halový 3D Charakteristika modelu: Breeze PRO je velmi lehký akrobatický model, určený pro létání v hale. Je vyroben z Depronu, což je velmi lehký, přesto dostatečně tuhý a pružný materiál. Model je vhodný pro nejvyšší požadavky akrobatického létání. Breeze PRO byl navržen čínským špičkovým akrobatickým pilotem. Model byl dlouhou dobu zkoušen a postupně upravován, aby se vám dostal do ruky opravdu dokonalý výrobek. Jeho letové charakteristiky jsou naprosto dokonalé. Model má vestavěnu správnou dávku stability, aby snadno a dobře létal všechny akrobatické a 3D manévry. Specifikace Rozpětí: 780mm Délka: 850mm Hmotnost: 130g-165g. Vybavení pro F3P: Vybavení pro halové létání 3D: Motor: XM2812CA-27 (resp. RTR Motor: XM2812CA-33 (resp. RTR s vestavěným regulátorem) s vestavěným regulátorem ESC: XC0610BA (6A) ESC: XC0610BA(6A) LiPO Bat.: XP03002GT(300mAh, 7.4V) LiPO Bat.: XP02503SL(250mAh, 11.1V) Vrtule: GWS 8x4HD Vrtule: GWS 7x3.5 Serva: 3 ks g (GWS PICO) Serva: 3 ks g (GWS PICO) Další doporučené možnosti vybavení: Motor MMM 300STR nebo MMM 300TR Regulátor Castle Creations PHOENIX 10 Baterie LiPo Hyperion 300 LVX 1

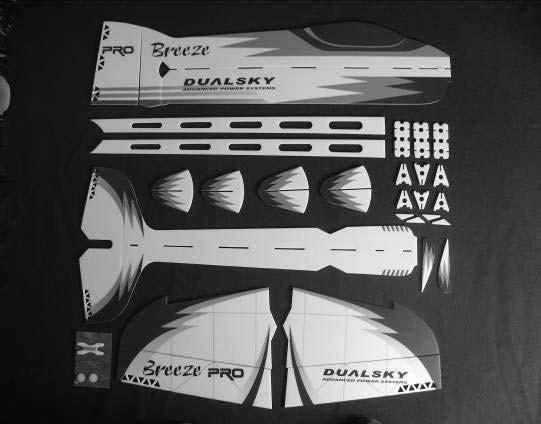

2 Doporučené nastavení výchylek Max výchylky křidélek: +/- 45 stupňů Max výchylky výškovky: +/- 45 stupňů Max výchylky směrovky: +/- 35 stupňů Poloha těžiště: 90 mm za náběžnou hranou u kořene křídla Výbava: 4 kanálový přijímač, 3 serva 4-8 gramů, min.moment 5 Ncm (GWS PICO std. nebo PICO BB) Letový prostor Velká tělocvična, travnaté dvorky, parky. Pokud létáte venku, pak čím slabší vítr, tím lépe. Nejlépe je létat pouze za bezvětří Kde/kdy nelze létat: Za větru V prostoru blízko stromů nebo stožárů Blízko drátů rozvodu Blízko lidí Skladování modelu Odpojte fyzicky baterii a vyjměte z modelu. Na model nesmí působit tlak nebo zátěž. Nejlepší je skladovat model pověřený na stěně. Díly stavebnice Trup se stabilizátorem Výškové kormidlo Poloviny křídla Křidélka Směrové kormidlo Bočnice trupu Zesílení Vertikální plochy křídla velké Vertikální plochy křídla malé Brzdící desky a jejich konzole 1 ks 1 ks 2 ks 2 ks 1 ks 1 ks 2 ks 2 ks 2 ks 3 sady 2

3 Příslušenství Sklolaminátové díly 1 ks Kolečka 2 ks Osy koleček : 2 ks průměr 1.5mm Ložiska koleček: 2 ks průměr 1.5mm Táhlo křidélek Z 4 ks Smršťovací trubička 4 ks Uhlík. pásek 1ks 30 x 3 x 0.5mm Uhlíkové díly konstrukce Uhlíkový pásek pro zesílení náběžné hrany: 270 x 3 x 0,5 mm, 2 ks Steven SOP: 130 x 3 x 0,5 mm, 1 ks Táhlo křidélek: 170 x 1mm 2 ks Vzpěra křídla 4 ks 235 x1mm Horní vzpěra výškovky: 2ks 155 x 1mm Dolní vzpěra výškovky: 2ks 180 x 1.5mm Podvozková noha 2ks 180 x 1.5mm (Tyto díly se mohou být dále vylepšovány) Potřebné nářadí. 3

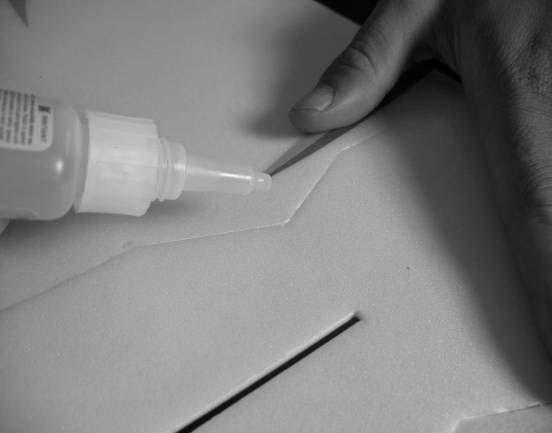

4 Prosíme, abyste před tyto instrukce stavbou dobře prostudovali. Stavba bude pro Vás jednodušší, model bude přesnější a bude léle létat. Pro řízení křidélek můžete použít jedno nebo 2 serva. Když použijete 2 serva, budete muset upravit umístění serv a táhel. Pro dosažení nízké hmotnosti doporučujeme ovšem použít jedno servo.. Překontrolujte, zda pohyblivé díly nenarážejí do jiných částí modelu. Pro slepení modelu je třeba vybrat vhodné lepidlo, tj, takové, které neleptá použitý materiál. Na namáhané spoje je vhodné použít kvalitní 5 min Epoxy. Lepidlem neplýtvejte, model by zbytečně přibyl na hmotnosti. Při stavbě dbejte na správné sestavení dílů. Součásti modelu nesmí být pokroucené, ohnuté atd. Pro případné opravy je možno použít uhlíkové součástky. 1. Položte poloviny křídla a vodorovný díl trupu na rovnou desku. Stykové plochy natřete lepidlem a slepte. Pokud používáte vteřinové lepidlo pro polystyren, doporučujeme akcelerátor. 2. Lepící páskou se sklotextilovým zpevněním přilepte křidélka tak, aby jejich pohyb mohl být v rozsahu +/- 50 stupňů. Připravte uhlíkové pásky pro zpevnění náběžné hrany, zatím nelepte. 4

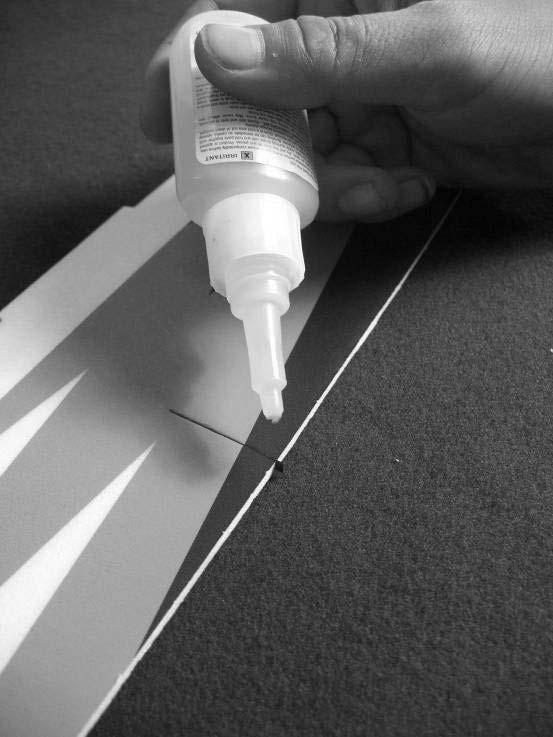

5 3. Pro ukotvení uhlíkového pásku prořízněte trup v délce cca 20 mm. Nůž musí být velmi ostrý, aby se plast nepotrhal. Zářez nesmí být šikmo. 4. Stejným způsobem rozřízněte křídlo cca 20 mm u konce. 5. Uhlíkový pásek zalepte. Pozici pásku si předem zkuste, při lepení je nutno postupovat rychle. 6. Uhlíkový pásek musí být dobře přilepen po celé délce. 5

6 7. Odměřte 190 mm od předního konce trupu a označte. Nožem rozřízněte, desku kolmo k ose trupu. Délka řezu musí být taková, aby uhlíkový steven podvozku vyčníval z obrysu cca 1-2 mm 8. Uhlíkový steven podvozku zalepte ale jen velmi lehce u kořene, aby se dal později podle potřeby mírně pootočit. 6

7 9. Pomocí nůžek vyjměte jednotlivé díly ze sklotextilového podkladu. Hrany dílů opatrně obruste. 10. K sestavě vodorovného dílu trupu a křídel přilepte dolní vertikální díl trupu. Tento díl musí být přilepen přesně kolmo, jinak model nebude správně držet stopu. Přilepte základovou desku vzpěr křídla Sestavu položte na rovnou desku a vhodným způsobem zatižte. Můžete použít třeba knihy. Nyní instalujte čtyři vzpěry křídel a zalepte. Tak je zajištěno, že křídlo je dokonale ploché (nepřekroucené). 7

8 12. Pohled na instalované vzpěry křídel 13 Díly sestavy podvozku: podvozkové nohy, kolečka, osy, destičky os, výztuhy (průchodky) pro trup a pro křídla. 14 Na jednu stranu trupu přilepte výztuhu podvozkové nohy. Přesnou pozici přeneste na opačnou stranu trupu (propíchnutím trupu) a do správné pozice přilepte druhou výztuhu. 8

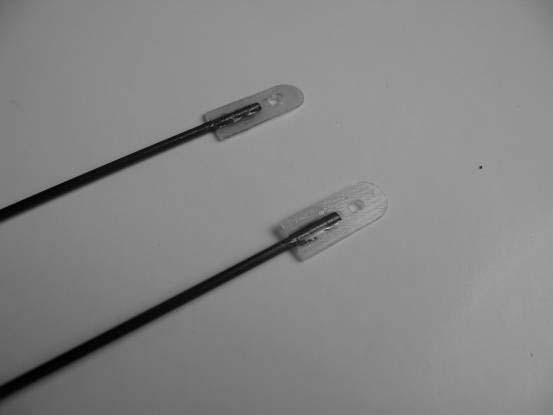

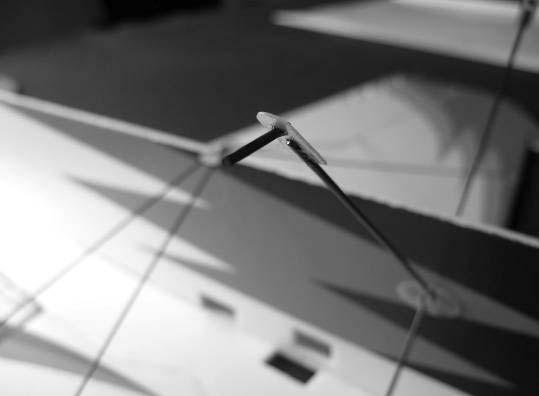

9 15 Podvozkovou nohu s výztuhou vlepte do křídla, cca 3-5 mm za náběžnou hranu. 16 Na podvozkové nohy přilepte koncovky pro osy koleček. Pro lepení je vhodné použít epoxy, protože spoj může být dost namáhán. 17 Sestava podvozku. 9

10 18. Do otvoru destičky zasuňte osu kola podvozku a zalepte. 19. Z lepící pásky zhotovte obdélníčky o velikosti 20 x 10 mm. Slepte pásy s přesahem cca 10 mm, obě části lepící vrstvou na sebe. 20. Tímto způsobem zhotovte 4 součástky, které budou použity jako otočné závěsy (panty). Doporučujeme použít lepící pásku, která je zesílena skleněným vláknem.. 10

11 21. Použijte 4 takto zhotovené panty k zavěšení směrového kormidla. Práce vyžaduje trochu cviku ale závěs je velmi lehký, skvěle funguje a poskytuje možnost použít velkou výchylku kormidla. 22. Ostrým nožem prořízněte kormidlo. Malé otvory pro připojení táhel by měly být v jedné úrovni s osou závěsu. Instalujte dvojstrannou páku řízení a zalepte. 23. Stejným způsobem instalujte páku řízení výškového kormidla. Ta je také dvojstranná. Před definitivním zalepením se opět přesvědčte, že otvory pro táhla jsou ve stejné úrovni jako závěs kormidla. Táhlo řízení (vlákno) zapojte k jednomu otvoru páky řízení, provlékněte páčkou serva, páčku dvakrát obtočte, provlékněte druhým otvorem páčky serva a zapojte do druhého otvoru páky řízení kormidla. Servo musí být při této činnosti nastavené do neutrální polohy: buďto zapojené do fungujícího přijímače nebo do servotesteru. Vypnutí táhel musí být přiměřené, nesmí způsobit ohnutí nebo nakroucení trupu. Serva instalujte do takové polohy, aby se zachovala správná poloha těžiště (včetně ostatních dílů). 11

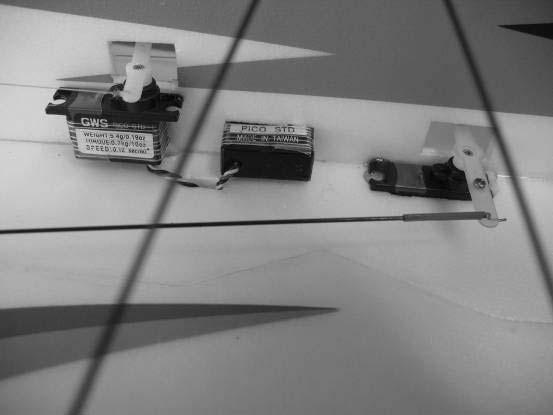

12 24. Servo křidélek musí mít nainstalovanou prodlouženou páčku. 25. Polohu serv si před vyřezáním příslušných otvorů dobře rozmyslete. Na obrázku je řešení, vhodné pro serva typu GWS PICO. 26. Vyřízněte otvory pro instalaci serv a volný pohyb jejich páček. Serva vlepte na jejich místa. Předem nastavte jejich neutrální polohy. Na uhlíková táhla křidélek instalujte dvě kovové Z-koncovky pomocí smršťovací trubičky. Pojistěte vteřinovým lepidlem. Táhla připojte k páčce serva, na jejich opačné strany nasuňte zbývající Z-koncovky. Nastavte správnou délku a pojistěte smršťovací trubičkou a vteřinovým lepidlem. Pozor: vysokou teplotou by mohlo dojít k poškození materiálu, ze kterého je model zhotoven. Smršťování provádějte mimo model. 12

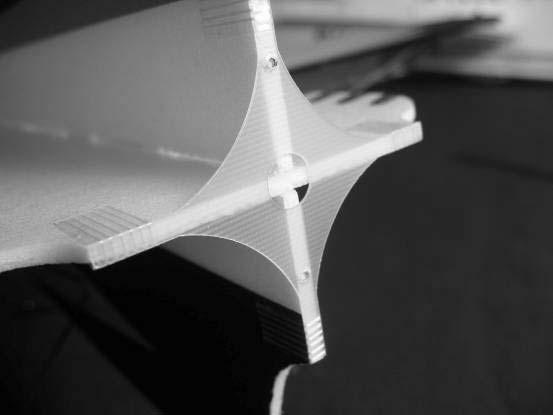

13 27. Zbývající pár uhlíkových tyčí použijte jako vzpěry směrového a výškového kormidla. Před zalepením překontrolujte kolmost kormidel. 28. Na motorovou přepážku přilepte čtyři obdélníčky lepící pásky o rozměrech cca 10 x 25 mm. 28. Do motorové přepážky vyvrtejte otvory a zhotovte závity pro upevnění motoru. Stačí použít šroubky M2. Na obrázku je motor s integrovaným regulátorem XM2812RTR 13

14 29. Motorovou přepážku upevněte na čelo modelu pomocí lepící pásky. Pojistěte lepidlem. 30. Bateriovou sadu Dualsky upevněte na trup pomocí suchých zipů Dualsky. Baterie musí být v takovém místě, aby byla zaručena správná poloha těžiště. Těžiště musí být ve vzdálenosti 90 mm za náběžnou hranou u kořene křídla. Instalujte šikmé výztuhy. Dbejte na to, aby křídlo a výšková plocha byly v pohledu zpředu rovnoběžné. 31. Instalujte kryty podvozkových kol podle obrázku. 14

15 32. K dalšímu snížení rychlosti modelu je možno použít zpomalovací desky. Ty se instalují na křidélka podle obrázků. Desky musí být rovnoběžné s rovnou otáčení vrtule. 33. Překontrolujte polohu těžiště. Jděte létat do tělocvičny. Pokud chcete létat venku, počkejte na skutečné bezvětří. Mnoho zábavy! 15

16 34. Zadní pohled na Breeze PRO. Dovoz a distribuce: Hořejší model s.r.o. Teslova Plzeň tel tel/fax obchod@horejsi.cz 16
