USB Digitální Mikroskop. (20x-400x) V1.3

Transkript

1 USB Digitální Mikroskop (20x-400x) V1.3 Manuál

2 Poděkování Děkujeme za Váš nákup našich výrobků - jedná se o high-tech a zároveň snadno použitelný digitální mikroskop. S touto vychytávkou uvidíte unikátní a "větší" svět. Je snadné přiblížit známky, mince, bankovky, rostliny, hmyz, horniny a minerály, a ještě mnohem více. Doporučujeme přečíst tuto příručku, aby to nejlepší z této jednotky. 1. Opatření Před použitím USB digitálního mikroskopu se ujistěte, že jste si přečetli a porozuměli bezpečnostní opatření popsaných níže. Vždy se ujistěte, že USB digitální mikroskop je provozován správně. Microscop není voděodolný, pracujte s ním v suchu Nepoužívejte jej ve vlhkém prostředí, jako např. koupelny. Suchém prostředí si udrží svou životnost na maximum. Používejte Microscop pouze při teplotě mezi Náhlé změny teploty mohou tvořit rosu v mikroskopu. V případě velkých teplotních rozdílů microscop vložte do kabelky nebo plastového sáčku, aby zpomalil změny teploty. Nemiřte objektivem mikroskopu na slunci nebo silné světlo po dlouhou dobu. Vyvarujte se dotyku s čočkou. Bílé LED diody, které osvětlují mikroskop jsou velmi světlé. Nedívejte se přímo do těchto LED diod, světlo může poškodit váš zrak. Neodpojujte mikroskop z USB portu, pokud LED diody svítí. Mohlo by dojít ke ztrátě informací nebo poškození obvodu. 2. Příprava Standardní příslušenství Microscop Držák Návod Části microscopu a jejich funkce CD 1. Snímkové tlačítko 2. Zaostřování 3. Kalibrační zařízení 1

3 Požadavky na počítačový systém Windows 2000/XP/VISTA/WIN7&Mac Procesor P4 1.8 or above RAM: 256MB USB port: 2.0 CD-ROM Drive Specifikace - název: USB digitální mikroskop - zvětšení: 20x 400x - rozlišení: 1,3 MPix - formát videa: AVI - formát obrazu: JPG nebo BMP - rozsah zaostření: manuální zaostření od 10mm do 500mm - přisvícení: 8x bílá LED (regulovaná intenzita osvětlení) - připojení k PC: USB napájení: 5V z USB portu - podporované OS: Windows2000 / XP / Vista / Win 7, Mac OSX 10.5 a vyšší - přiložený software: MicroCapture s měřením a kalibrační funkcí - rozměr: 125 x 33mm Instalace software Připojte mikroskop do počítače. Mikroskop musí být připojen k počítači před instalací softwaru. Vložte CD do CD-ROM, automaticky se zobrazí následující: 1). Nainstalujte ovladač klepnutím na tlačítko Instalovat mikroskop - Install Shield průvodce vás provede celým procesem. Klikněte na tlačítko "Další" pro pokračování. 2). Nainstalujte software MicroCapture: Klikněte na MicroCapture software a restartujte system, až Vám to nabídne jako jednu z možností. 2

4 3. Start Microscope Připojte svůj mikroskop k počítači USB kabelem, spusťte program kliknutím na a uvidíte následující obrazovku. ikonu vytvořené na ploše po instalaci Pokud je mikroskop odpojen od USB portu počítače, na obrazovce se zobrazí "Nepřipojené zařízení, prosím, připojte mikroskop přímo k počítači USB kabelem." 5. Software funkce 1) Změna velikosti Můžete změnit velikost náhledu: Otočit výstupní obraz o úhel Můžete otáčet výstup obrazu ve směru hodinových ručiček a proti směru hodinových ručiček. 2) Datum/čas Můžete zobrazit nebo vypnout datum / čas tímto způsobem: 3

5 3) Jazyky Můžete si vybrat jazyk tímto způsobem: 4) Celá obrazovka Můžete přepnout na zobrazení v režimu celé obrazovky: (1) Poklepáním na náhledu. (2) Kliknutím na full screen ikonu: (2) Výběr Full screen módu z menu. Při zobrazení na celou obrazovku (Full screen), klikněte na Full screen ikonu pro vypnutí a obnovení panelů nástrojů a nabídek. 5) Nastavení Nastavení jasu, kontrastu, saturace, vyvážení bílé apod. 4

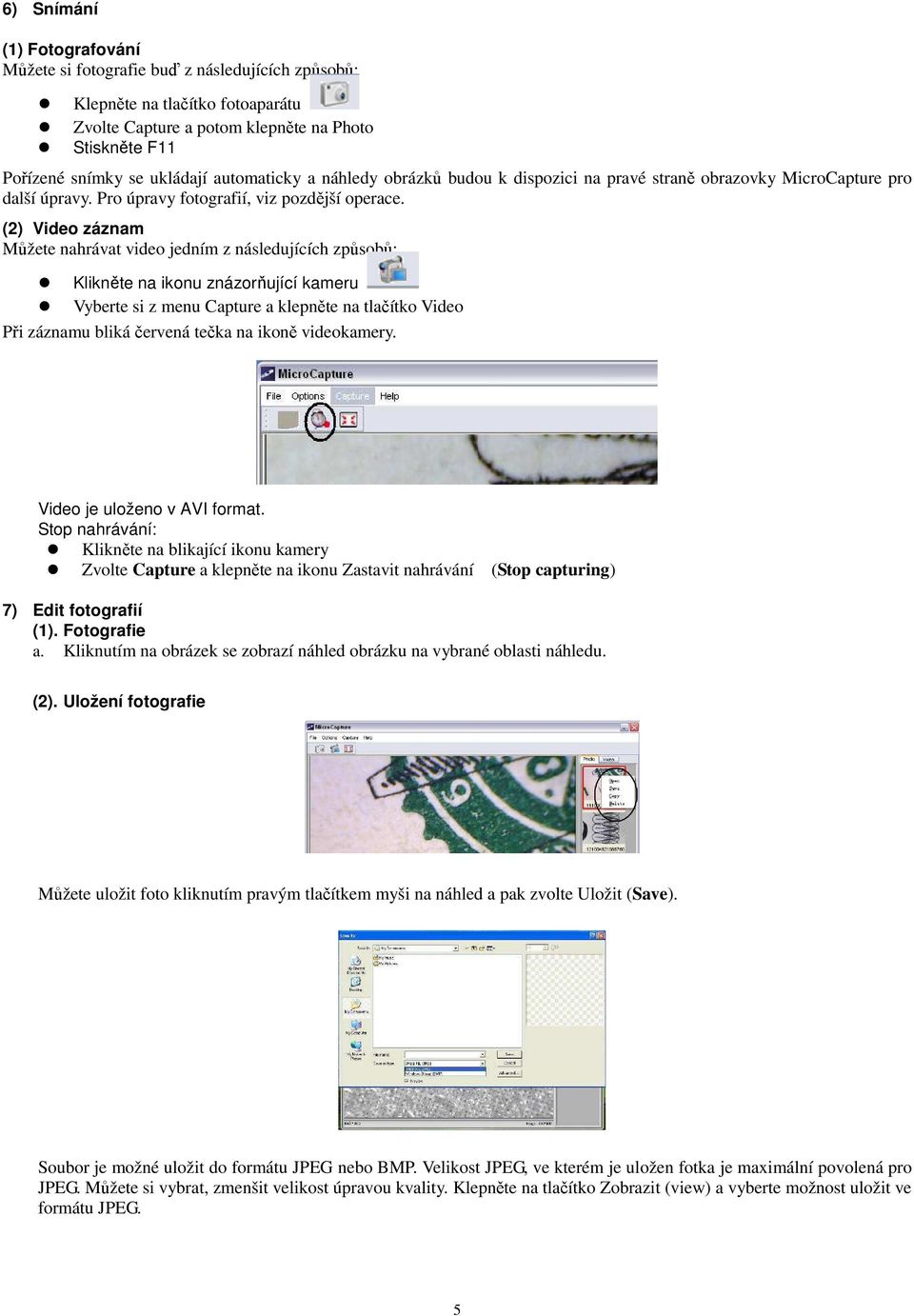

6 6) Snímání (1) Fotografování Můžete si fotografie buď z následujících způsobů: Klepněte na tlačítko fotoaparátu Zvolte Capture a potom klepněte na Photo Stiskněte F11 Pořízené snímky se ukládají automaticky a náhledy obrázků budou k dispozici na pravé straně obrazovky MicroCapture pro další úpravy. Pro úpravy fotografií, viz pozdější operace. (2) Video záznam Můžete nahrávat video jedním z následujících způsobů: Klikněte na ikonu znázorňující kameru Vyberte si z menu Capture a klepněte na tlačítko Video Při záznamu bliká červená tečka na ikoně videokamery. Video je uloženo v AVI format. Stop nahrávání: Klikněte na blikající ikonu kamery Zvolte Capture a klepněte na ikonu Zastavit nahrávání (Stop capturing) 7) Edit fotografií (1). Fotografie a. Kliknutím na obrázek se zobrazí náhled obrázku na vybrané oblasti náhledu. (2). Uložení fotografie Můžete uložit foto kliknutím pravým tlačítkem myši na náhled a pak zvolte Uložit (Save). Soubor je možné uložit do formátu JPEG nebo BMP. Velikost JPEG, ve kterém je uložen fotka je maximální povolená pro JPEG. Můžete si vybrat, zmenšit velikost úpravou kvality. Klepněte na tlačítko Zobrazit (view) a vyberte možnost uložit ve formátu JPEG. 5

7 (3). Vymazání fotografií Kliknutím pravým tlačítkem myši a potom zvolíte Odstranit (delete), můžete tak odstranit vybrané fotografie. (4). Kopírování fotografií Klikněte pravým tlačítkem na náhled a poté zvolte Kopírovat (Copy). 8) Edit videí Můžete pravým tlačítkem myši na malou ikonu videa, která je uvedena v pravém sloupci, a poté vyberte přehrávání, kopírování a Delete, atd. (Play, Copy, Delete). 9) Vypnutí MicroCapture Jak používat měření a kalibraci 1 Zaměřte mikroskop na cílový objekt, např. pravítko, otáčejte kalibračním kolečkem, dokud neuvidíte jasný obraz. 2 Když se zaměřením na nejjasnější bod, se snímek 3 Podívejte se na kalibraci na dolním konci tohoto kalibračního kola, poznamenejte si hodnotu zvětšení odpovídající ukazateli na pravítko umístěném na těle mikroskopu, jak je uvedeno níže. Tato hodnota je zvětšení, při jakém byl fokus nastaven a snímek pořízený. 4 Otevřete fotografii dvojitým kliknutím na náhledy. V náhledovém okně se otevře: 6

8 5 Vstupní poměr zvětšení poznamenaného do pole uvedeného v pravém horním rohu okna náhledu. (Vezměte prosím na vědomí, že je nutné zadat poměr zvětšení zaznamenal na Krok 3, jinak je měření smysl.) 6 Nyní můžete změřit velikost celého nebo části objektu, pomocí dostupných možností programu. Kliknutím na ikony v horní části okna. Jsou následující možnosti: 1) Přímá linka: Klikněte na ikonu,levým tlačítkem myši vyberte počáteční bod a táhněte myší až na koncový bod. Uvolněte tlačítko myši. 2) Splajna: Klikněte na ikonu, levým tlačítkem myši vyberte počáteční bod a tahněte až na bod koncový. Uvolněte tlačítko myši. Můžete pokračovat v měření z předchozího koncového bodu do dalšího bodu, a tak dále. 3) Kruh: Klikněte na ikonu, levým tlačítkem myši vyberte počáteční bod kruhu, nakreslete kruh, uvolněte tlačítko myši a poloměr kruhu se zobrazí. 4) Kruh o průměru: Klikněte na ikonu, levým tlačítkem myši vyberte počáteční bod na kruhu, nakreslete kruh, uvolněte tlačítko myši a průměr kruhu se zobrazí. 5) Úhel: Klikněte na ikonu, levým tlačítkem myši zvolte výchozí bod pro úhel, nakreslete čáru a uvolněte tlačítko myši. Přesuňte kurzor myši a klikněte levým tlačítkem. Hodnota úhlu se pak zobrazí. 6) Jednotka: Klikněte na ikonu, můžete si zde vybrat jednotku měření. 7

9 7 Další operace, které lze provádět na pořízená fotografii: 1) : psát si poznámky na pořízené fotografie 2) : vybrat font (velikost, styl) 3) : kreslení 4) : barva čáry 5) : Tloušťka čáry 6) : Typ čáry 7) : Zpět Poznámka: 1. Poměr zvětšení máte možnost zvolit od 20 do Naměřená hodnota, kterou zpracoval software je pouze orientační, nemusí být 100% správně. 3. Měření funkce je k dispozici pouze v operačním systému Windows. Instrukce pro Mac software 8

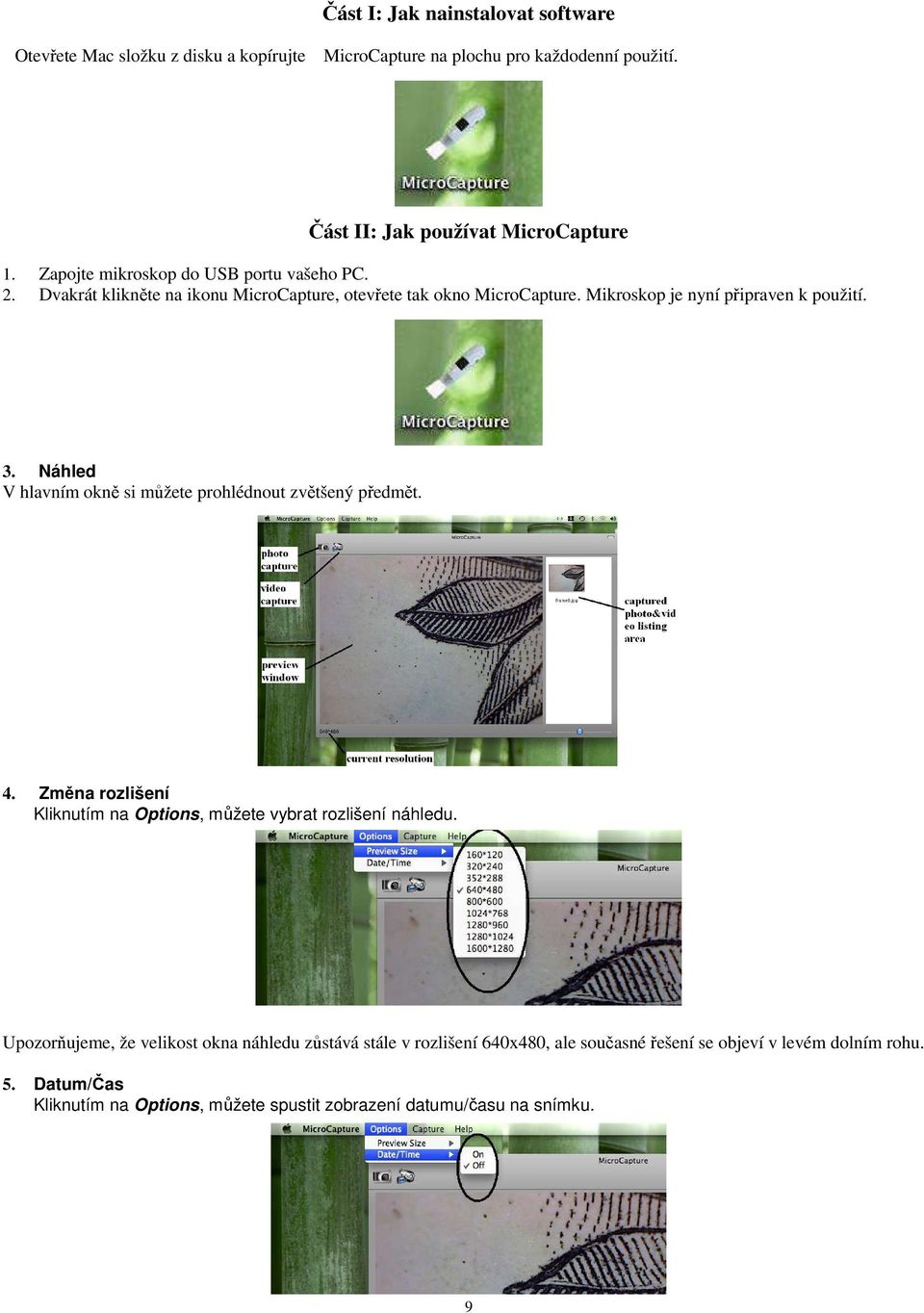

10 Část I: Jak nainstalovat software Otevřete Mac složku z disku a kopírujte MicroCapture na plochu pro každodenní použití. Část II: Jak používat MicroCapture 1. Zapojte mikroskop do USB portu vašeho PC. 2. Dvakrát klikněte na ikonu MicroCapture, otevřete tak okno MicroCapture. Mikroskop je nyní připraven k použití. 3. Náhled V hlavním okně si můžete prohlédnout zvětšený předmět. 4. Změna rozlišení Kliknutím na Options, můžete vybrat rozlišení náhledu. Upozorňujeme, že velikost okna náhledu zůstává stále v rozlišení 640x480, ale současné řešení se objeví v levém dolním rohu. 5. Datum/Čas Kliknutím na Options, můžete spustit zobrazení datumu/času na snímku. 9

11 6. Pořizování fotografií Můžete pořizovat fotografie: Kliknutím v panelu nástrojů na Capture/Photo Kliknutím na ikonu fotoaparátu Pořízených fotografií se zobrazí jako miniatury v pravé části okna náhledu. 7. Pořízení videa Můžete pořífit videa: 1) Kliknutím v panelu nástrojů na Capture/Video 2) Kliknutím na ikonu video kamery Poznámka: Po kliknutí na ikonu video kamery začne svítit červená tečka, jako znamení aktivace a pořizování videoklipu. Kliknutím na červenou ikonku zastavíte nahrávání! Zaznamenaná videa se zobrazí jako miniatury v pravé části okna náhledu v záložce Video. 8. Foto a video úprava Pořízené fotografie a video se zobrazí jako miniatury v pravé části okna náhledu. 1) Foto Poklepáním na miniaturu fotografie se otevře v hlavním okně zvolený náhled Poté můžete provádět operace jako obvykle v systému Mac. 2) Video Klikněte na miniaturu videoklipu, video se automaticky přehraje. 10
