1 Vzdálené řízení úlohy Měření na osciloskopech Tomáš Absolon TECHNICKÁ UNIVERZITA V LIBERCI Fakulta mechatroniky, informatiky a mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR

2 Úkoly Vybrat co nejoptimálnější program na vzdálenou správu počítače pro studijní využití Sehnat programy pro ovládání analogového osciloskopu Agilent DS 03102A, digitálního osciloskopu RIGOL DS1000D a funkčního generátoru Agilent 33120A Dále také ukázka zadání úlohy, která se bude řešit pomocí vzdálené správy. To vše především pro úsporu času a prostředků studentů kombinovaného studia a vyučujících 2

3 TeamViewer 4 Perfektně jednoduché rozhraní skloubeno s pěkným grafickým zpracováním Pro nekomerční využití zcela zdarma 256-bitové AES šifrování Důvěra firem DELL, IBM, INTEL, SIEMENS 3

4 TeamViewer 4 Hlavní schopnosti: Přenos souborů pomocí integrovaného správce Vzdálené ovládání počítače přes LAN/internet správa je chráněná heslem ze strany hostitele Uživatel ovládající systém z jiného počítače má stejná práva, jako právě přihlášený uživatel v cílovém systému 4

5 TeamViewer 4 5

6 Po připojení Objeví se partnerova plocha s panelem Ovládání Umožňuje sdílet soubory mezi uživateli, komunikovat s partnerem pomocí integrovaného chatu, nastavení zobrazení, prohození spojení atd. 6

7 Ultrascope for DS1000D Series Nástroj pro ovládání dvoukanálových digitálních osciloskopů přes počítač Pracuje na principu vytvoření virtuálního osciloskopu na obrazovce počítače / rar 7

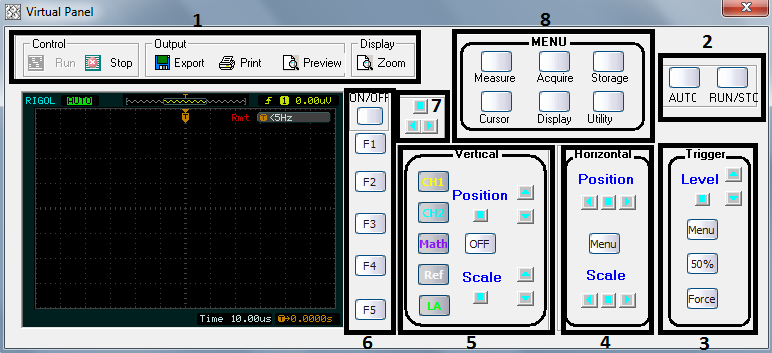

8 Virtual Panel 8

9 DS3000 Nástroj pro ovládání dvoukanálových analogových osciloskopů přes počítač Pracuje na principu vytvoření virtuálního osciloskopu na obrazovce počítače ent/editorial.jspx?cc=cz&lc=eng& ckey=852201&nid= &id=

10 Virtual Panel 10

11 IntuiLink Waveform Editor Nástroj pro ovládání funkčního generátoru Nutná instalace potřebných knihoven: raries/download_io_libraries.aspx editorial.jspx?cc=cz&lc=eng&ckey= :epsg:sud&nid= &id= :epsg:sud 11

12 Waveform Editor Možnost vytváření libovolného průběhu pomocí komponent Můžeme také měnit amplitudu a frekvenci signálu 12

13 Úloha pro vzdálené ovládání osciloskopů a generátoru Nainstalujte si aplikaci TeamViewer a připojte se k univerzitnímu počítači pomocí ID a hesla, které jste obdrželi od vyučujícího Otevřete si programy Ultrascope, DS03000 a Waveform Editor a připojte si k nim příslušné osciloskopy a generátor, které jsou k universitnímu počítači připojené přes USB 13

14 V programu Ultrascope a DS03000 si v okně DSO Controller zapneme virtualní panel Seznamte se s hlavními funkčními bloky a možnostmi digitálního osciloskopu: automatická měření i na obou osách (vertikál napětí; horizontál časové údaje), práce s kurzory V programu Waveform Editor navrhněte obdélníkové napětí ( POZOR, pouze jeden obdélník ), a v záložce Communications volbou Send Waveform odešlete tento signál společně s amplitudou 2 Vpp a frekvencí 4,5 5,5 khz 14

15 Při funkci automatického měření napětí a času zaznamenejte všechna automatická měření, které osciloskop umožňuje navolit a pro měření signálu použít. Při použití funkce DELAYED pomocí Kursoru zjistěte frekvenci zákmitů fzákmit = 1 / t daného průběhu a velikost překmitů V Všechny naměřené hodnoty zaznamenejte do tabulky Průběh obdélníkového signálu zaznamenejte a přiložte k protokolu 15

16 Obrázky zaznamenané při měření úlohy 16

17 Obrázky zaznamenané při měření úlohy 17

18 Obrázky zaznamenané při měření úlohy 18

19 Závěr Bakalářská práce najde využití nejen co se týče vzdáleného ovládání osciloskopů a generátoru, ale také dalších měřících přístrojů apod. Práce ušetří peníze a čas nejen studentům kombinovaného studia, ale i vyučujícím, a to ne na úkor kvality výuky Vzdálená správa systému je nápad, který nám může v mnoha ohledech zpříjemnit a zjednodušit studium 19

20 Hlavní poděkování patří Ing. Kretschmerové Lence, Ph.D., která mi jakožto vedoucí mé práce poskytla veškerý prostor a konzultace, které byly nezbytné k vytvoření této bakalářské práce. 20

21 Vzdálené řízení úlohy Měření na osciloskopech Tomáš Absolon Děkuji za pozornost Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR
