1 KOMUNIKACE PC DAT 400/500 přes USB programem INOVATION

2 O programu Inovation Umožňuje konfigurovat analogově/digitální převodník DAT400/500 dálkovým ovládáním, přes PC a sériové rozhraní RS232 nebo přes porty USB na PC a na převodníku K připojení PC se používá klasický křížený nebo USB kabel Provedená konfigurace se může vytisknout nebo uložit jako soubor Program se výhodně se použije pro stejnou konfiguraci více převodníků Pro podobnou konfiguraci lze již hotovou konfiguraci editovat Při použití notebooku lze provádět konfiguraci přímo v terénu V případě potřeby lze provést reset paměti vyhodnocovací jednotky Požadavky na PC jsou minimální: - operační systém Windows 95 a vyšší - 8 MB operační paměti - 5 MB na pevném disku

3 Připojení DAT400 Připojení pomocí sériového portu RS232 Připojení pomocí portu USB

4 Instalace ovladače USB Do počítače nutno instalovat ovladač USB portu CP210x_VCP_Win2K_XP_S2K3.exe, který na disku vytvoří adresář: C:\SiLabs Po spuštění instalátoru, soubor CP210xVCPInstaler proběhne instalace

5 pokračování instalace Po instalaci nutno provést restart počítače Správnou instalaci ověříme tím, že v Ovládacích panelech Přidat nebo odebrat programy se objeví položky: - Silicon Laboratories CP210x USB to UART Bridge a - Silicon Laboratories CP210x VCP Drivers for Windows..

6 Spuštění programu Inovation Program Inovation spustíme pomocí ikony Na monitoru se krátce objeví uvítací obrazovka

7 Spuštění - pokračování V případě, že připojení DAT400 k PC je v pořádku, pak se objeví následující obrázek Dvojklikem na ikonu se dostaneme do režimu konfigurace

8 Spuštění - pokračování Vadné připojení se projeví následujícím obrázkem V menu Option můžeme vybrat jiný sériový port PC

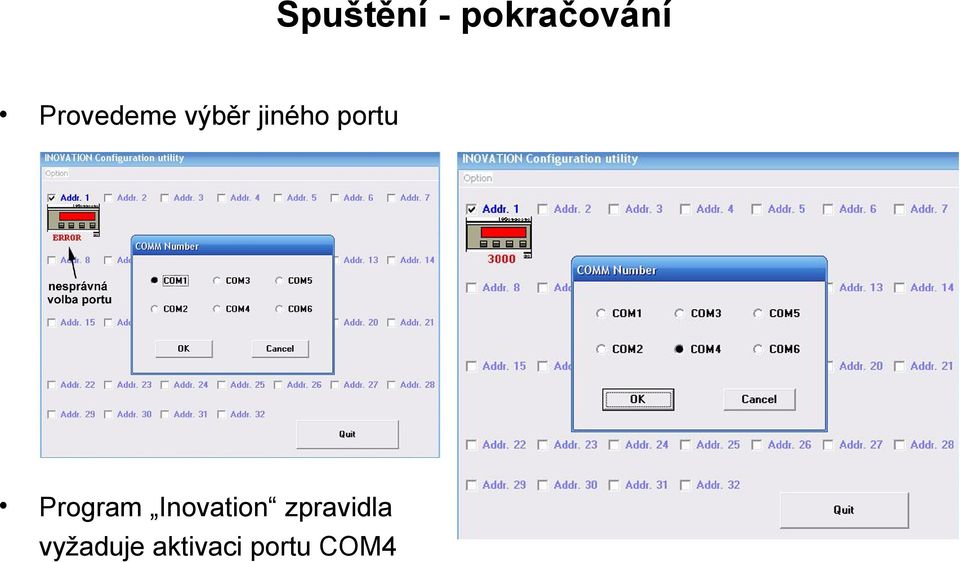

9 Spuštění - pokračování Provedeme výběr jiného portu Program Inovation zpravidla vyžaduje aktivaci portu COM4

10 Spuštění - pokračování Pro srovnání uvádíme vzhled zobrazení na monitoru po dvojkliku na ikonu a) S chybou v připojení b) Při správném připojení

11 Konfigurace Při správném připojení klepneme na tlačítko Setup (viz b) a můžeme nastavovat hodnoty Setpointů (vpravo nahoře) a hodnot v sekci Parameters Při změně hodnoty se zvýrazní tlačítko Send pro uložení hodnoty

12 Konfigurace - pokračování V sekci Calibration provádíme kalibraci 0 a aktuální hodnoty zatížení na váze Do políčka 2 vložíme aktuální hodnotu na váze a provedeme kalibraci tlačítkem Save calibration

13 Konfigurace - pokračování Na monitoru se zobrazí obrázek s aktuální hmotností 6200

14 Konfigurace - pokračování V sekci Filters/z-track se většinou ponechávají přednastavené hodnoty

15 Konfigurace - pokračování V sekci Output config nastavujeme parametry digitálních výstupů

16 Konfigurace - pokračování V sekci Serial se nastavují parametry sériového portu. Pozornost je třeba věnovat zejména rychlosti přenosu, která musí být shodná s rychlostí např. tiskárny

17 Konfigurace - pokračování V sekci Ana.output se nastavují parametry analogového výstupu. Je možno vybrat příslušný analogový výstup. Tlačítko Send slouží opět k uložení nastavení.

18 Konfigurace - pokračování Pomocí šipek možno upravovat výstupní napětí nebo proud podle připojeného měřícího přístroje

19 Konfigurace - pokračování V sekci Test možno testovat analogový a digitální výstupy. Zahájení testů se provede tlačítkem Start

20 Konfigurace - pokračování Digitální výstupy možno jednoduše a rychle zapnout nebo vypnout

21 Konfigurace - pokračování Analogový výstup možno kontrolovat na připojeném měřícím přístroji v rozsahu od nuly až po plné zatížení Test ukončíme tlačítkem End Test, Konfiguraci ukončíme tlačítkem Exit Setup

22 Konfigurace - dokončení Po ukončení konfigurace je nutno ji uložit do paměti vyhodnocovací jednotky. Toto provedeme tlačítkem OK. Pokud chceme ještě konfiguraci opravit, pak použijeme tlačítko NO.

23 Další možnosti programu V menu Edit jsou možnosti: - provádět konfiguraci Setpointů offline - zapisovat si poznámky ke konfiguraci - tisk provedené konfigurace

24 Další možnosti programu V menu Option jsou možnosti: - otevření dříve uložené konfigurace v souboru s příponou.stp - uložení konfigurace do souboru pro další použití - vymazání paměti vyhodnocovací jednotky - ukončení Setupu

25 Reset nastavení V případě, že se nám nedaří provést vhodné nastavení jednotky, je někdy vhodné úplné vymazání parametrů v paměti vyhodnocovací jednotky K tomu musíte znát správné heslo, které můžete získat u dodavatele Utilcell s.r.o. K resetu pak dojde až po 30 s, kdy je ještě možno volbu vrátit tlačítkem Cancel

26 Ukončení programu Inovation Ukončení programu se provede tlačítkem Quit
