Skalární řízení asynchronních motorů malých výkonů
|
|
- Jakub Rohla
- před 8 lety
- Počet zobrazení:
Transkript
1 Skalární řízení asynchronních motorů malých výkonů Vít Řehák TECHNICKÁ UNIVERZITA V LIBERCI Fakulta mechatroniky, informatiky a mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR
2 Vedoucí: Ing. Josef Černohorský Ph.D. Konzultant: Ing. Pavel Jandura Motivace: Rozšíření svých znalostí v oboru elektropohonů Návrh tu i v programu EAGLE Práce s frekvenčním měničem
3 bakalářské práce - Seznámit s řízením ASM pomocí frekvenčního měniče - Provést a vyhodnotit měření ASM s FM -při skalárním řízení v otevřené vazbě - ustáleném stavu - Navrhnout desku výkonové elektroniky - Zhodnotit dosažené výsledky - S ohledem na účinnost pohonu v různých režimech
4 Výchozí stav BS - projekt : - Co je to FM? - Úprava již realizovaného FM - Nalezení chyby v komunikaci výkonové desky s řídící BS - práce : - Korekce vlastního návrhu z BS projektu - Realizace výkonové desky - Srovnávací měření FM
5
6 navrženého eného obvodu
7 Schéma zapojení
8 Část napájení

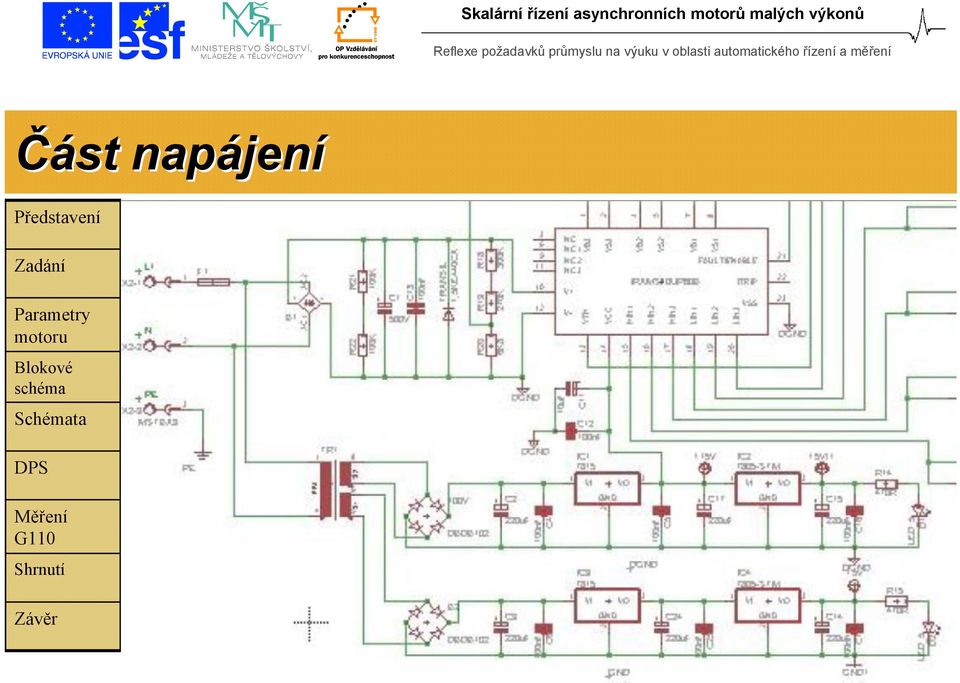

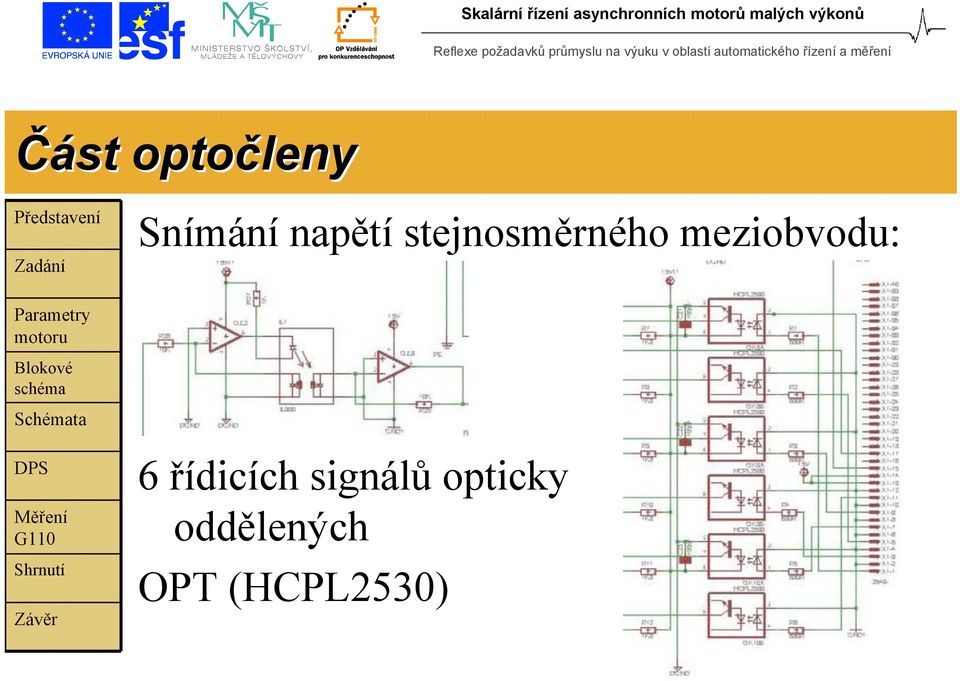

9 Část optočleny Snímání napětí stejnosměrného meziobvodu: 6 řídicích signálů opticky oddělených OPT (HCPL2530)
10 Deska plošných spojů
11 Integrovaný obvod IRAMS10UP60B
12 Lineární U/f měniče niče e Siemens
13 Lineární U/f měniče niče e Siemens
14 Kvadratická U/f měniče niče e Siemens
15 KVadratická U/f měniče niče e Siemens
16 - na FM a ověřovací měření na zdroji umělé sítě - Správné naparametrování měniče vzhledem k charakteru zátěže přináší podstatné energetické úspory - Návrh desky výkonové elektronicky - Odstranění chyby komunikace - Realizace dvou desek do jedné (úspora plochy 50%) - Naměřená data vyhodnocena a okomentována v práci
17 - Značné zjednodušení díky obvodu IRAM +jeho vnitřních ochran - Rozšíření znalostí a zručnosti v programu EAGLE - Realizovaná a funkční výkonová deska - Odstranění chyb v průběhu oživování - Poddimenzování transformátoru - Chybějící NTC termistor na vstupu FM
