1 Pristavba hasicske zbrojnice Dobruska PP.doc SEZNAM PŘÍLOH: ST.1 - SEZNAM PŘÍLOH, TECHNICKÁ ZPRÁVA STATIKY ST.2 - STATICKÝ VÝPOČET ST.3 - VÝKRES TVARU A SKLADBY STROPNÍCH DÍLCŮ ST.4 - PRŮVLAK P1 VÝZTUŽ ST.5 - VĚNCE V1, V2, V3 - VÝZTUŽ DPS ZMĚNA DATUM PŘEDMĚT ZMĚNY ZODPOVĚDNÝ PROJEKTANT VYPRACOVAL KONTROLOVAL STAVEBNÍ ČÁST STATIKA Ivan Školník Ing. F. Futera Ing. F. Futera Ing. Jiří Marek INVESTOR: HZS Královehradeckého kraje, nábřeží U Přívozu 122/4, Hradec Králové 3, STANICE DOBRUŠKA - PŘÍSTAVBA GARÁŽE p.p.č.st. 2142/2, kat. území DOBRUŠKA SEZNAM PŘÍLOH, TECHNICKÁ ZPRÁVA STATIKY ATLANT s.r.o. STATIKA PROJEKTY Jižní 870 Hradec Králové Tel IČO: atlant@atlanthk.cz ČÍS. ZAKÁZKY 09-FF14 PROJ. STUPEŇ DPS DATUM FORMÁT A4 1 6 PŘÍLOHA ST.1

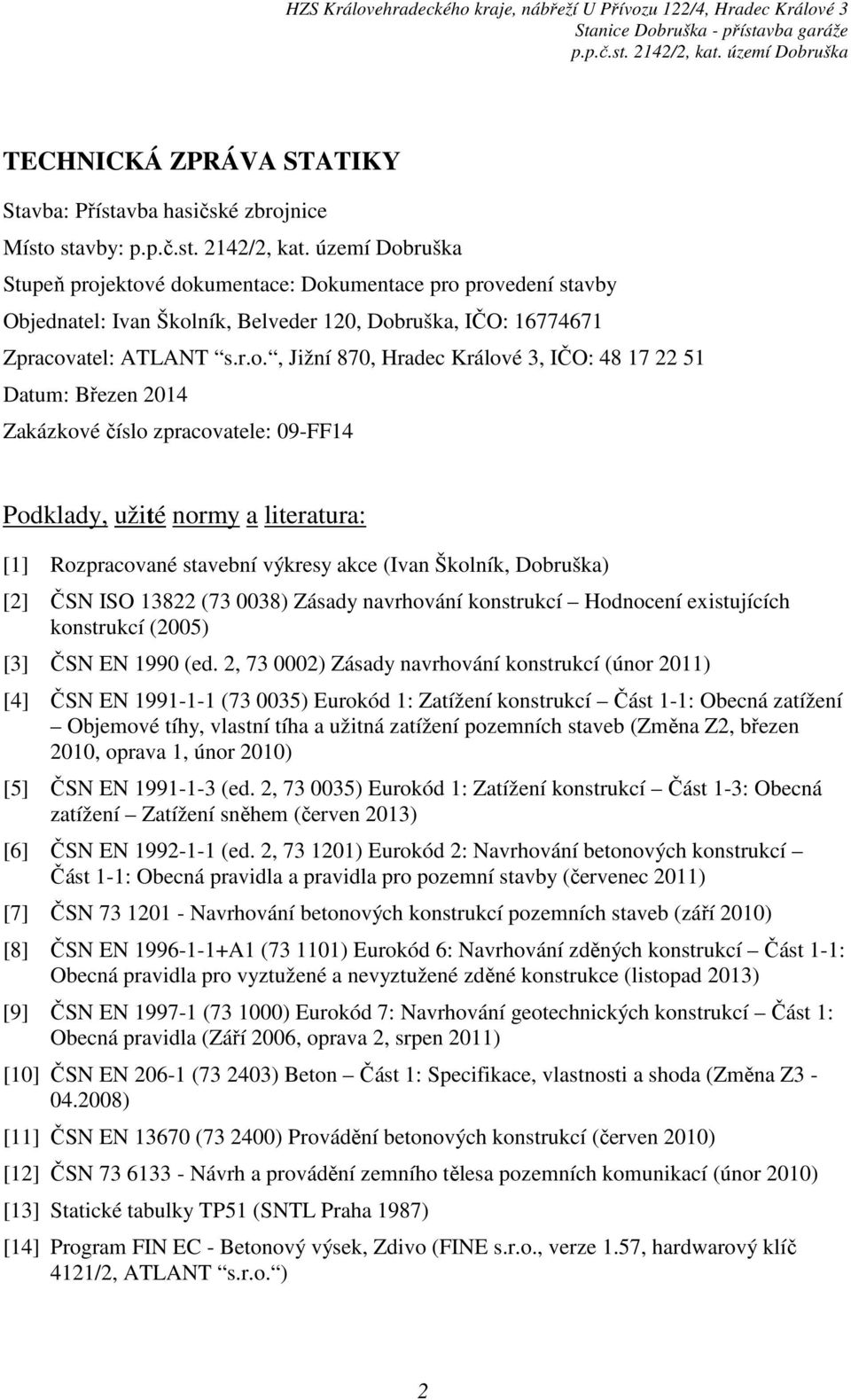

2 TECHNICKÁ ZPRÁVA STATIKY Stavba: Přístavba hasičské zbrojnice Místo stavby: Stupeň projektové dokumentace: Dokumentace pro provedení stavby Objednatel: Ivan Školník, Belveder 120, Dobruška, IČO: Zpracovatel: ATLANT s.r.o., Jižní 870, Hradec Králové 3, IČO: Datum: Březen 2014 Zakázkové číslo zpracovatele: 09-FF14 Podklady, užité normy a literatura: [1] Rozpracované stavební výkresy akce (Ivan Školník, Dobruška) [2] ČSN ISO ( ) Zásady navrhování konstrukcí Hodnocení existujících konstrukcí (2005) [3] ČSN EN 1990 (ed. 2, ) Zásady navrhování konstrukcí (únor 2011) [4] ČSN EN ( ) Eurokód 1: Zatížení konstrukcí Část 1-1: Obecná zatížení Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb (Změna Z2, březen 2010, oprava 1, únor 2010) [5] ČSN EN (ed. 2, ) Eurokód 1: Zatížení konstrukcí Část 1-3: Obecná zatížení Zatížení sněhem (červen 2013) [6] ČSN EN (ed. 2, ) Eurokód 2: Navrhování betonových konstrukcí Část 1-1: Obecná pravidla a pravidla pro pozemní stavby (červenec 2011) [7] ČSN Navrhování betonových konstrukcí pozemních staveb (září 2010) [8] ČSN EN A1 ( ) Eurokód 6: Navrhování zděných konstrukcí Část 1-1: Obecná pravidla pro vyztužené a nevyztužené zděné konstrukce (listopad 2013) [9] ČSN EN ( ) Eurokód 7: Navrhování geotechnických konstrukcí Část 1: Obecná pravidla (Září 2006, oprava 2, srpen 2011) [10] ČSN EN ( ) Beton Část 1: Specifikace, vlastnosti a shoda (Změna Z ) [11] ČSN EN ( ) Provádění betonových konstrukcí (červen 2010) [12] ČSN Návrh a provádění zemního tělesa pozemních komunikací (únor 2010) [13] Statické tabulky TP51 (SNTL Praha 1987) [14] Program FIN EC - Betonový výsek, Zdivo (FINE s.r.o., verze 1.57, hardwarový klíč 4121/2, ATLANT s.r.o. ) 2

3 Úvodem Navrhovaný objekt požární zbrojnice je přisazený ke štítové stěně stávajících garáží. Je přízemní, krytý sedlovou střechou malého sklonu. Nosná konstrukce je zděná, strop je z dutinových předpjatých dílců, vrchní střešní plášť dřevěný. Půdorys má tvar obdélníka rozměrů 15,5 7,0 m. Konstrukční výška je 5,05 m. Tato část projektové dokumentace řeší založení a vrchní železobetonové a zděné nosné konstrukce objektu. Geologické poměry Podle informací objednatele jsou základové poměry v místě stavby jednoduché, v úrovni základové spáry se nalézá opuka. Pro návrh základů se uvažuje hornina třídy R4 (dle normy [12]), s tabulkovou výpočtovou únosností R dt = 400 kpa, Podzemní voda základy neovlivňuje. Založení Založení je navrženo plošné na základových pasech. Základová spára je navržena do navětralé opuky (hornina třídy (R4) s minimální hodnotou tabulkové výpočtové únosnosti R dt = 400 kpa. UPOZORNĚNÍ: Navrženému založení na hornině odpovídá pevné připojení nosných konstrukcí k sousednímu objektu. V případě, že by se zjistilo, že skalní podloží se nalézá hlouběji, musejí se základy prohloubit. Autor technické zprávy statiky si vyhrazuje právo převzít základovou spáru v případě, že se vyskytnou jakékoli pochybnosti o kvalitě horniny v základové spáře. Základové konstrukce Základové pasy jsou navržené z prostého betonu podle stavební části projektové dokumentace. Podkladní beton a podlaha Podlaha a souvrství pod podlahou jsou řešeny ve stavební části projektové dokumentace. Vrchní nosné konstrukce Nosné obvodové stěny jsou navržené skladebné tloušťky 0,45 m, z příčně děrovaných broušených cihel pevnostní značky P 8 na tenkovrstvou maltu M 10 (charakteristická pevnost zdiva musí být nejméně f k = 3,3 MPa). Zdivo na styku se stávajícími garážemi nemusí být se stávajícím zdivem provázané (spáru v povrchových úpravách je třeba přiznat). 3

4 Zdivo je ukončené věnci. Spodek věnců je navržen tak, aby vycházel výškově na celistvý počet cihel. Věnce budou z vnější strany zapažené keramickou věncovkou a izolované vloženým pěnovým polystyrenem tloušťky 50 mm (platí i v místě proti čelu průvlaku P1). Věnce se skládají ze dvou částí - ze spodní ploché části výšky cca 80 mm, která bude konstruktivně vyztužená žebírkovou sítí Sz ø 6/100 - ø 6/100, a z vrchní části, která má výšku rovnou tloušťce stropních dílců (0,20 m) a bude vyztužená prutovou výztuží. V místě uložení průvlaku na zdivo má věnec v délce 1,2 m větší výšku. Přesahy sítí budou alespoň 400 mm. Do vrchní části věnce k vnějšímu líci) bude zatažená kleštinová výztuž stropu (viz dále). Před kladením stropních dílců se vybetonuje spodní část věnce (se spodní částí průvlaku P1 - viz dále), vrchní část se dobetonuje současně se zálivkami stropu (a s vrchní částí průvlaku P1). Beton spodní části věnců musí v okamžiku kladení stropu dosáhnout nejméně 60% pevnosti (pro beton třídy C 25/30 je to 18 MPa). V částech, stěn, kde se stropní dílce neukládají, lze betonovat věnec najednou (po osazení stropních dílců). Překlad nad otvorem vjezdu je navržen z trojice válcovaných ocelových nosníků I-180, nadokenní překlady jsou navrženy keramické, skladebné výšky 0,25 m. Stropní konstrukce Stropní konstrukce je navržená z předpjatých dutinových stropních dílců kladených na věnce v obvodovém zdivu a na střední průvlak P1. Hlavní nosnou konstrukcí stropu je průvlak P1. Je navržený jako prostý nosník uložený na nové štítové stěně a v kapse ve zdivu štítové stěny stávajících garáží. Průvlak bude spřažený s prefabrikovanými stropními dílci a má průřez tvaru obráceného I celkových rozměrů 0,60/0,50 (0,90) m (horní příruba I je skrytá v dutinách stropních dílců). Průvlak se bude betonovat nadvakrát. Nejdříve se vybetonuje spodní část průvlaku šířky 0,60 m a výšky 0,28 m, potom se uloží stropní dílce a vrchní část průvlaku se dobetonuje současně s dobetonováním vrchní části věnců a se zálivkami stropu. Beton spodní části průřezu průvlaku musí v čase montáže dílců dosáhnout alespoň 60% pevnosti (18 MPa) a průvlak musí být průběžně podepřený tak, aby podepření uneslo zatížení od stropních dílců a montážního zatížení stropu. Podepření může být odstraněno po dosažení plné pevnosti betonu vrchní části průvlaku. Průvlak bude vyztužený prutovou výztuží, krytí třmínků je 20 mm. Spřahovací výztuž je popsaná dále u stropních dílců. Průvlak se provede v pohledové kvalitě, se sraženými hranami 10/10 mm. Stropní deska je navržena montovaná z dutinových předpjatých dílců tloušťky 0,20 m. Dílce musí být schopné unést celkové rovnoměrné zatížení 4 kn/m 2 (charakteristická hodnota zatížení bez vlastní tíhy) při max. průhybu l/350. Dílce budou ukládané na ozub průvlaku a na spodní část věnců do cementové ložné malty tloušťky 20 mm. Skutečná délka uložení dílců musí být nejméně 130 mm. Prostupy do stropních dílců lze na stavbě vrtat pouze do dutin bez poškození žebírek. Do styčných spár mezi dílce bude uložena průběžná kleštinová výztuž ø R16 zatažená k vnějšímu líci vrchní části věnců. Dutiny dílců budou v čelech opatřené standardními ucpávkami. V místě uložení na průvlak P1 budou všechny dutiny v horním líci dílců proříznuté nebo proražené v šířce nejméně 80 mm a v délce 150 až 200 mm (beton může být odstraněný už ve výrobně) a ucpávky budou umístěné 300 mm od čela dílců. Do dutin dílců (do všech dutin a do styčných spár stropních dílců) se uloží spřahovací výztuž průvlaku (položka č. 8). Při betonáži vrchní 4

5 části průvlaku je třeba dbát na to, aby byly dutiny se spřahovací výztuží zabetonovány až k ucpávkám. Odbedňování Odbednění průvlaku je možné až po dosažení plné pevnosti betonu. Únosnost stropu Stropní konstrukce je navržena kromě vlastní tíhy na další celkové zatížení o hodnotě 4,0 kn/m 2. Všechny uvedené hodnoty jsou ve smyslu normy [3] hodnotami charakteristickými. Dřevěná konstrukce vnějšího střešního pláště je ve stavební části projektové dokumentace. Prostorová tuhost Tuhost objektu jako celku je zajištěna spolupůsobením obousměrně orientovaných stěn svázaných tuhou stropní tabulí. Geometrická přesnost betonových konstrukcí Přesnost provádění betonových konstrukcí musí odpovídat požadavkům normy [11] pro toleranční třídu 1. Materiály: Třídy betonu pro jednotlivé konstrukce jsou navrženy podle normy ČSN EN [10]: - Základové pasy: C 16/20 X0 - Cl 0,4 - D max 22 S3, - železobetonové průvlaky a věnce: C 25/30 XC1 - Cl 0,4 - D max 16 S3, - zálivky prefabrikovaného stropu: C 25/30 XC1 - Cl 0,4 - D max 4 S5. Ocel pro výztuž železobetonových konstrukcí je navržena: - prutová B500B ( R). 5

6 Obecné požadavky: Všechny betonové konstrukce budou prováděny, přebírány a kontrolovány podle normy [11]. Statik si vyhrazuje právo převzít výztuž průvlaku P1. Práce musí být prováděny odborně, za dodržování všech platných bezpečnostních předpisů * a příslušných norem. Kontaktní telefon na autora této technické zprávy je V Hradci Králové Ing. František Futera Pristavba hasicske zbrojnice Dobruska PP.doc * Zákon č.309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích Nařízení vlády č.362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Nařízení vlády č.591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích 6
